임피던스는 전기 회로가 교류 전류에 대해 나타내는 저항 성분입니다. 실제 통신 및 오디오 시스템에서는 신호가 케이블, 스피커, 마이크, 안테나, 전화 회선, 증폭기, 전송선, 전자 인터페이스를 통과하는 방식에 영향을 줍니다. 임피던스가 올바르게 맞으면 더 많은 유효 신호 에너지가 부하에 도달합니다. 맞지 않으면 신호 손실, 반사, 왜곡, 낮은 음량, 과열, 불안정한 동작 또는 전송 거리 감소가 발생할 수 있습니다.

임피던스는 기본 전기 개념이지만 구축 단계에서는 매우 실용적인 기준이 됩니다. 적절한 케이블 선택, 스피커의 안전한 연결, 마이크와 증폭기 매칭, 출력 과부하 방지, 약한 신호 진단, 음성·페이징·인터콤·무선·산업 통신 시스템의 신뢰성 유지에 도움이 됩니다.

구축 단계에서 임피던스가 중요한 이유

신호 세기와 시스템 안정성에 영향을 줍니다

통신 시스템에서는 연결된 모든 부품이 신호 경로에 영향을 줍니다. 마이크는 작은 신호를 프리앰프로 보내고, 라인 출력은 케이블을 구동하며, 증폭기는 스피커에 전력을 공급하고, 안테나는 동축선을 통해 송신기에 연결됩니다. 각 연결에는 예상 임피던스 범위가 있으며, 연결 장비가 이 범위에 맞지 않으면 신호가 약해지고 잡음이 늘거나 안정성이 떨어질 수 있습니다.

따라서 임피던스는 실험실 측정값만이 아니라 구축 품질을 좌우하는 요소입니다. 배선도상으로는 올바른 시스템도 케이블 길이, 스피커 부하, 단자 배선, 트랜스 탭, 입출력 임피던스가 맞지 않으면 현장에서 제대로 동작하지 않을 수 있습니다.

장비 과부하를 방지합니다

잘못된 임피던스는 증폭기, 송신기 또는 출력 회로에 과도한 전류나 부적절한 부하를 만들 수 있습니다. 예를 들어 낮은 임피던스 스피커를 너무 많이 병렬 연결하면 전체 부하 임피던스가 증폭기의 안전 구동 범위보다 낮아져 과열, 보호 정지, 왜곡 또는 영구 손상이 발생할 수 있습니다.

현장 프로젝트에서는 전체 부하를 다시 계산하지 않고 시스템을 확장할 때 이런 문제가 자주 생깁니다. 스피커 추가, 케이블 연장, 다른 정격 장비 교체, 서로 다른 시스템 장비 혼용은 항상 허용 임피던스 또는 전력 부하 범위와 비교해야 합니다.

임피던스의 기본 원리

저항, 리액턴스, 주파수

저항은 직류 전류에 대한 반대 작용이고, 임피던스는 교류 전류와 신호 회로에 적용됩니다. 임피던스에는 저항과 리액턴스가 포함됩니다. 리액턴스는 커패시터와 인덕터에서 발생하며 주파수에 따라 변합니다. 그래서 임피던스는 보통 옴으로 표시되지만 단순한 직류 저항값과 항상 같지는 않습니다.

예를 들어 8옴으로 표시된 스피커는 모든 주파수에서 정확히 8옴을 유지하지 않습니다. 오디오 주파수 범위에 따라 임피던스가 변합니다. 전송선이나 안테나 시스템도 주파수, 케이블 종류, 커넥터 품질, 설치 조건에 따라 다르게 동작할 수 있습니다.

매칭과 브리징은 다릅니다

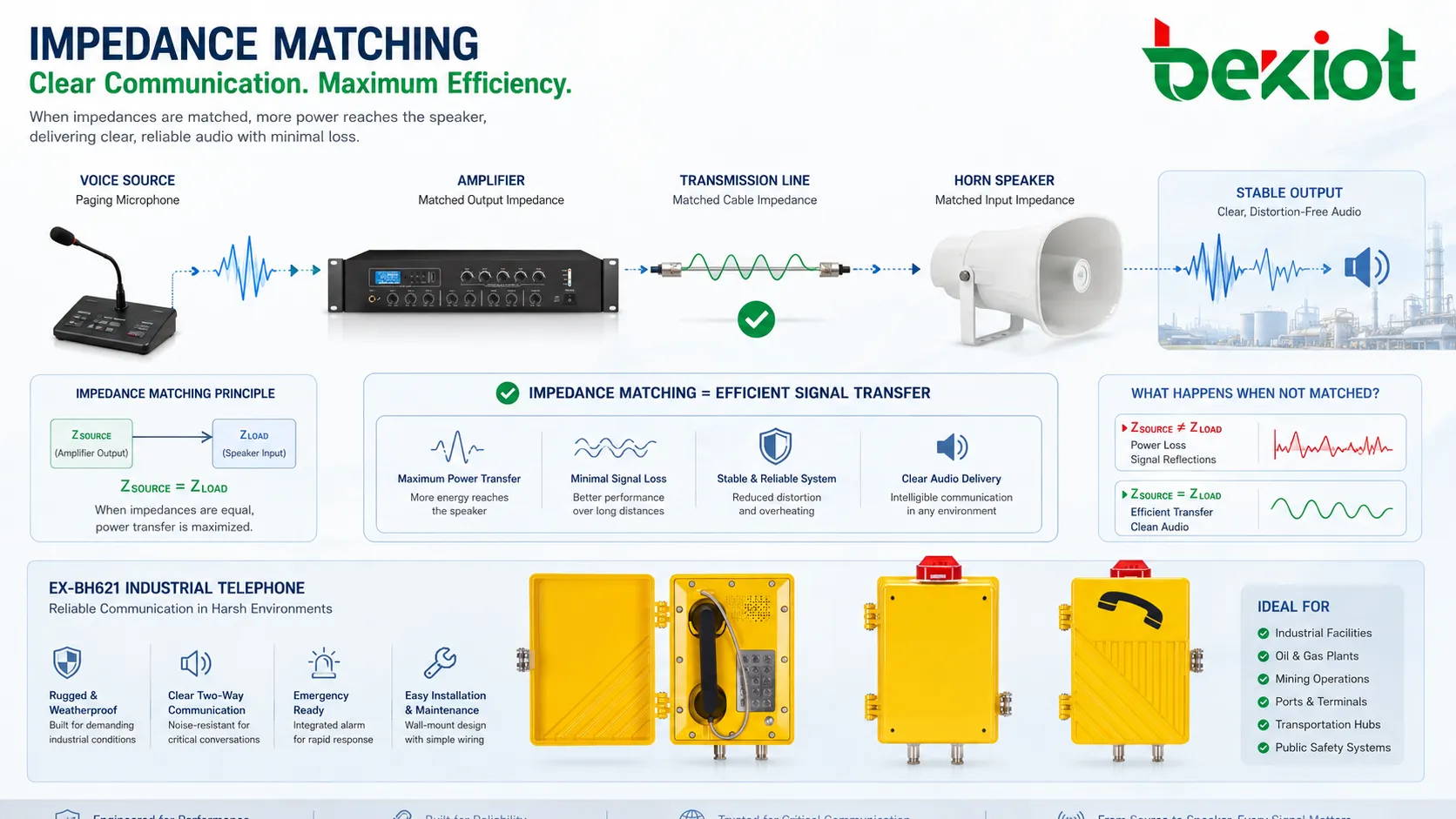

일부 시스템의 목표는 임피던스 매칭입니다. RF 전송선과 일부 오디오 분배 설계에서는 반사를 줄이고 전력 전달을 극대화하기 위해 신호원, 케이블, 부하를 맞춥니다. 반면 많은 현대 오디오 입력은 임피던스 브리징을 사용합니다. 입력 임피던스를 소스 임피던스보다 훨씬 높게 하여 신호원을 과도하게 부하하지 않고 전압을 전달합니다.

시스템 유형을 이해하는 것이 중요합니다. 하나의 규칙을 모든 오디오, 전화, RF 회로에 적용하면 오류가 생길 수 있습니다. 스피커 출력, 마이크 입력, 라인 레벨 입력, 70V/100V 분산 스피커 시스템, 동축 안테나 라인은 서로 다른 임피던스 판단이 필요합니다.

임피던스는 데이터시트의 숫자만이 아닙니다. 장비, 케이블, 주파수, 거리, 부하가 연결될 때 실제 신호가 어떻게 동작하는지를 설명합니다.

실제 시스템에서 확인할 주요 항목

입력 임피던스와 출력 임피던스

입력 임피던스는 장치가 신호원에 대해 얼마나 큰 부하가 되는지를 나타냅니다. 출력 임피던스는 신호원이 연결 부하를 구동할 때의 특성을 설명합니다. 오디오 및 통신 시스템에서는 두 값의 관계가 레벨, 명료도, 잡음 유입, 호환성에 영향을 줍니다.

장비를 교체할 때 엔지니어는 기존 장비와 새 장비의 임피던스 사양을 비교해야 합니다. 같은 커넥터를 가진 장비라도 전기적 동작은 다를 수 있습니다. 이는 마이크, 아날로그 전화 인터페이스, 페이징 증폭기, 무선 액세서리, 기존 제어 회로에서 특히 중요합니다.

케이블 임피던스와 전송 품질

케이블은 단순한 도체가 아닙니다. 정전용량, 인덕턴스, 저항, 차폐 특성, 특성 임피던스를 가지고 있습니다. 낮은 오디오 주파수의 짧은 배선에서는 영향이 작을 수 있지만, 긴 배선, 고주파 신호, RF 시스템, 영상 링크, 데이터 전송에서는 케이블 임피던스가 훨씬 중요해집니다.

동축 시스템은 용도에 따라 50옴 또는 75옴 같은 표준 임피던스 값을 사용합니다. 트위스티드 페어와 네트워크 케이블도 제어된 임피던스 특성을 가집니다. 잘못된 케이블을 사용하면 반사, 감쇠, 잡음 민감도, 연결 불안정이 증가할 수 있습니다.

부하 임피던스와 전력 처리

부하 임피던스는 스피커, 증폭기, 분산 오디오 시스템에서 매우 중요합니다. 낮은 임피던스 부하는 증폭기에서 더 많은 전류를 끌어오며, 높은 임피던스 부하는 출력 전력을 줄일 수 있습니다. 설계가 잘못되면 음향 커버리지가 불균일하거나 증폭기가 안전 범위 밖에서 동작할 수 있습니다.

페이징 및 공공 방송 시스템에서는 긴 케이블과 다수 스피커 연결을 단순화하기 위해 트랜스 기반 70V 또는 100V 분배를 자주 사용합니다. 이 경우 단일 스피커의 공칭 임피던스보다 전력 탭 설정이 부하 계산에서 더 중요합니다.

올바른 임피던스 계획의 구축 이점

더 예측 가능한 오디오 및 신호 성능

올바른 임피던스 계획은 성능 예측성을 높입니다. 스피커는 예상 전력을 받고, 마이크는 사용 가능한 레벨을 제공하며, 안테나는 더 효율적으로 방사하고, 라인 신호는 적은 손실로 전달됩니다. 설치된 시스템이 설계 의도에 더 가깝게 동작합니다.

통합업체 입장에서는 설치 후 반복 조정이 줄어듭니다. 약한 소리나 불안정한 전송을 게인 증가, 장비 교체, 추가 증폭기로 보정하기보다 처음부터 올바르게 구축할 수 있습니다.

장비 손상 위험 감소

적절한 부하 임피던스를 가진 시스템은 증폭기, 송신기, 출력 드라이버, 전력단에 주는 부담이 적습니다. 이는 페이징 증폭기, 관제 오디오 채널, 무선 중계기, 비상 호출 시스템, 산업 제어 인터페이스처럼 계속 동작하는 장비에서 중요합니다.

장기 신뢰성은 환경 보호뿐 아니라 전기적 부하에도 의존합니다. 견고한 장비라도 잘못된 부하를 반복적으로 구동하거나 잘못된 임피던스 때문에 높은 열 상태로 동작하면 조기 고장이 날 수 있습니다.

더 명확한 문제 진단과 유지보수

임피던스가 올바르게 기록되고 측정되면 유지보수팀은 문제를 더 빠르게 진단할 수 있습니다. 회선 임피던스의 갑작스러운 변화는 케이블 단선, 물 유입, 느슨한 커넥터, 스피커 손상, 단락, 잘못된 교체 부품 또는 무단 현장 변경을 의미할 수 있습니다.

이는 대형 건물, 산업 시설, 교통 현장, 캠퍼스, 다중 존 페이징 시스템에서 특히 유용합니다. 모든 단말을 무작정 확인하지 않고 측정값으로 고장 위치를 좁힐 수 있습니다.

안정적인 운용을 위한 유지보수 팁

변경 전후에 측정하십시오

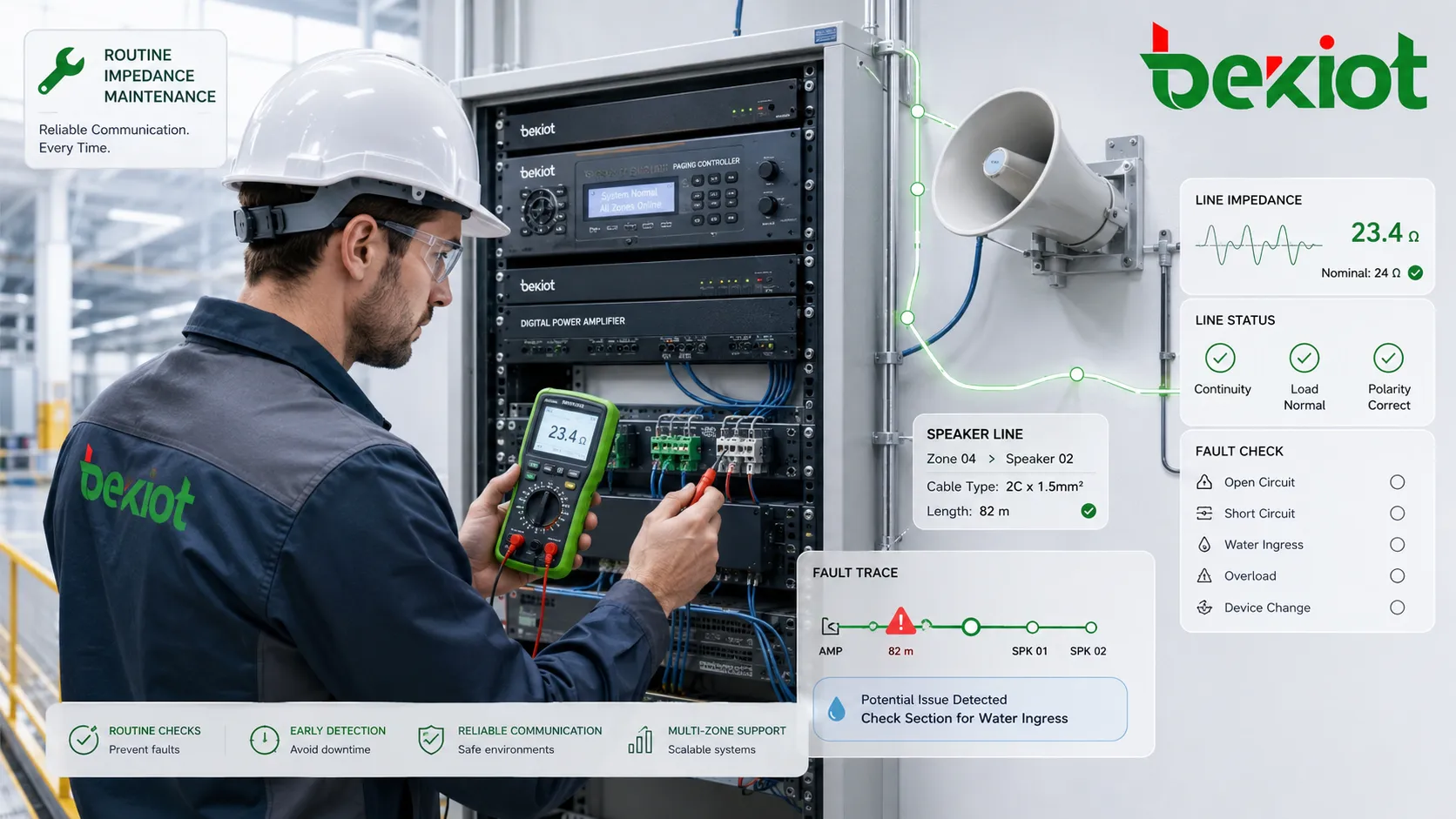

모든 시스템 확장에는 임피던스 검증이 포함되어야 합니다. 스피커 추가, 증폭기 교체, 마이크 교체, 케이블 연장, 안테나 라인 변경 시 기술자는 측정값을 설계 요구와 장비 정격과 비교해야 합니다.

이 간단한 단계가 많은 일반 고장을 예방합니다. 비상 방송이나 생산 호출 중 증폭기가 꺼진 뒤에 발견하는 것보다 시운전 중 과부하 조건을 찾는 것이 훨씬 낫습니다.

기준값을 기록하십시오

기준 기록은 향후 유지보수에 유용합니다. 시운전 후 스피커 라인 임피던스, 케이블 시험 결과, RF 측정, 증폭기 부하 계산, 입출력 설정을 기록할 수 있습니다. 이후 점검에서는 새 값을 기준값과 비교합니다.

값이 크게 변하면 사용자가 나쁜 음질이나 간헐적 고장을 보고하기 전에 조사할 수 있습니다. 이는 사후 수리에서 예방 유지보수로 전환하는 실용적인 방법입니다.

커넥터, 습기, 부식을 확인하십시오

많은 임피던스 관련 고장은 물리적 설치 문제에서 발생합니다. 느슨한 단자, 산화된 커넥터, 접속함 내부의 물, 손상된 케이블 절연, 눌린 케이블, 잘못된 어댑터, 불량 차폐는 회로 동작을 바꿉니다.

옥외 시스템과 산업 환경은 특별한 주의가 필요합니다. 습기와 부식은 즉시 완전 고장을 일으키지 않더라도 누설 경로, 간헐적 잡음, 불안정한 임피던스 값을 점차 만들 수 있습니다.

재계산 없이 장비를 혼용하지 마십시오

서로 다른 정격의 장비를 혼용하면 숨은 문제가 생길 수 있습니다. 낮은 임피던스 스피커로 교체하면 총 증폭기 부하가 바뀌고, 기존 회로에 병렬 분기를 추가하면 안전 한계 이하로 떨어질 수 있으며, 맞지 않는 안테나나 동축 케이블은 RF 효율을 낮출 수 있습니다.

현장팀이 부품을 교체하기 전에 유지보수 절차는 승인 모델, 정격, 탭 설정, 케이블 종류, 시험 요구사항을 명확히 해야 합니다. 그래야 여러 작은 수리 후 시스템이 점진적으로 저하되는 일을 막을 수 있습니다.

통신 및 전기 시스템에서의 적용

공공 방송 및 페이징 시스템

공공 방송 및 페이징 시스템에서 임피던스는 증폭기 부하, 스피커 음량, 케이블 거리, 존 신뢰성에 영향을 줍니다. 저임피던스 스피커 시스템은 짧은 구간 또는 로컬 오디오에 많이 쓰이고, 70V/100V 시스템은 대형 현장의 분산 페이징에 일반적입니다.

정확한 부하 계산은 증폭기가 모든 연결 스피커를 과부하 없이 구동할 수 있게 합니다. 또한 사무실, 작업장, 복도, 플랫폼, 창고, 옥외 공간의 음향 커버리지를 균형 있게 설계하는 데 도움이 됩니다.

인터콤, 비상 전화, 관제 오디오

인터콤과 비상 통신 시스템에는 마이크, 스피커, 핸드셋, 증폭기, 아날로그 인터페이스, 때로는 긴 케이블이 포함됩니다. 임피던스 호환성은 음성 명료도, 음량 안정성, 신뢰성 있는 양방향 통신을 유지합니다.

관제 환경에서 잘못 매칭된 단말은 낮은 레벨 오디오, 에코 또는 잡음을 만들어 운영자가 호출자를 이해하기 어렵게 할 수 있습니다. 따라서 현장 장치에서 관제실 플랫폼까지 전체 오디오 경로를 확인해야 합니다.

RF, 안테나, 무선 시스템

RF 시스템은 임피던스 매칭에 매우 민감합니다. 송신기, 동축 케이블, 커넥터, 분배기, 낙뢰 보호기, 안테나는 필요한 임피던스에 맞게 선택 및 설치되어야 합니다. 불일치는 반사 전력, 커버리지 저하, 높은 VSWR, 송신기 스트레스를 유발합니다.

커넥터, 접지, 방수 밀봉, 안테나 상태의 정기 점검은 중요합니다. 무선 주파수에서는 작은 커넥터 문제가 큰 성능 문제로 이어질 수 있습니다.

전화선과 기존 인터페이스

전통적인 전화 시스템과 아날로그 인터페이스는 올바른 오디오 밸런스와 신호 동작을 위해 회선 임피던스에 의존합니다. 잘못된 매칭은 에코, 약한 오디오, 누화, 불안정한 신호 검출을 유발할 수 있습니다. 이는 기존 아날로그 회로가 현대 게이트웨이, PBX, 녹음 장치 또는 관제 플랫폼에 연결될 때도 중요합니다.

아날로그에서 IP 기반 시스템으로 전환할 때 엔지니어는 프로토콜 호환성만 확인해서는 안 됩니다. 안정적인 동작을 위해 아날로그 포트 임피던스, 회선 길이, 배선 상태, 오디오 레벨도 검증해야 합니다.

피해야 할 일반적인 실수

직류 저항만으로 판단하기

멀티미터의 저항 측정은 개방 회로나 단락을 찾는 데 도움이 되지만, 동작 주파수에서의 임피던스를 완전히 설명하지 못합니다. 스피커, 트랜스, 케이블, 안테나는 실제 오디오 또는 RF 신호가 있을 때 다르게 동작할 수 있습니다.

정확한 진단을 위해 기술자는 시스템 유형에 맞는 시험 방법을 사용해야 합니다. 스피커 임피던스 미터, 오디오 분석기, 라인 테스터, 안테나 분석기는 많은 경우 단순한 직류 저항 측정보다 더 유용한 정보를 제공합니다.

케이블 길이와 경로 무시하기

짧은 시험대에서 동작하는 회로도 긴 경로에서는 실패할 수 있습니다. 케이블 저항, 정전용량, 차폐, 접지, 전력 장비 근처의 배선은 최종 결과에 영향을 줍니다.

좋은 실무에는 적절한 케이블 선택, 명확한 라벨링, 필요한 경우 고전력선과의 분리, 방수 종단, 장비실뿐 아니라 최종 설치 길이에서의 시험이 포함됩니다.

결론

임피던스는 통신, 오디오, RF, 전화, 산업 전자 시스템에서 실제 구축과 유지보수에 필요한 개념입니다. 신호 전달, 장비 부하, 음성 명료도, 전송 거리, 문제 진단 정확도, 장기 신뢰성에 영향을 줍니다.

성공적인 프로젝트를 위해 임피던스는 설계, 설치, 확장, 유지보수 단계 모두에서 고려되어야 합니다. 장비를 올바르게 매칭하고, 부하를 계산하고, 적합한 케이블을 선택하고, 기준 측정값을 기록하고, 변경 후 시험하면 더 안정적이고 명확하며 유지보수하기 쉬운 시스템을 만들 수 있습니다.

자주 묻는 질문

8옴으로 표시된 스피커를 멀티미터로 측정하면 왜 정확히 8옴이 나오지 않나요?

8옴 값은 오디오 동작을 위한 공칭 임피던스이지 고정된 직류 저항값이 아닙니다. 멀티미터는 직류 저항을 측정하며, 보통 정격 임피던스보다 낮고 스피커가 전체 오디오 주파수 범위에서 어떻게 동작하는지는 보여주지 않습니다.

잘못된 임피던스가 즉시 고장이 아니라 간헐적 고장을 일으킬 수 있나요?

예. 일부 임피던스 문제는 음량 상승, 온도 변화, 케이블 접합부 습기 유입, 여러 장치의 동시 동작 시에만 나타납니다. 간헐적 왜곡, 정지, 잡음 또는 불안정한 전송을 유발할 수 있습니다.

임피던스가 높을수록 항상 장비에 더 안전한가요?

항상 그렇지는 않습니다. 높은 부하 임피던스는 전류 요구를 줄일 수 있지만, 필요한 출력 전력을 줄이거나 매칭이 필요한 시스템에서 신호 전달을 나쁘게 할 수 있습니다. 올바른 값은 장비 설계와 적용 분야에 따라 다릅니다.

스피커 라인 임피던스를 시험할 때 보통 어떤 도구를 사용하나요?

일반적으로 전용 스피커 라인 임피던스 미터를 사용합니다. 이 장비는 일반 직류 저항계보다 오디오 시스템에 더 적합한 방식으로 회로를 시험합니다. 70V/100V 시스템에서는 총 와트 부하와 트랜스 탭 설정도 확인해야 합니다.

임피던스 문제가 오디오 녹음 품질에 영향을 줄 수 있나요?

예. 마이크, 라인 인터페이스 또는 전화 오디오 경로가 잘못 매칭되면 녹음 신호가 약하고 잡음이 많으며 왜곡되거나 불균형할 수 있습니다. 이는 검토, 교육, 사고 분석에서 녹음의 활용도를 낮춥니다.

예방 유지보수 중 임피던스를 확인해야 하나요?

예. 정기 점검은 케이블 열화, 물 유입, 느슨한 연결, 잘못된 교체, 스피커 고장, 부하 변화를 사용자가 성능 저하를 느끼기 전에 발견할 수 있습니다. 시운전 기준값이 있으면 이러한 점검이 훨씬 더 유용합니다.
