내압 방폭 외함은 최신 장비 명판에서 보통 Ex d 또는 Ex db로 표시되며, 위험 가스 분위기에 설치되는 전기 장비를 위한 보호 방식입니다. 장비 내부의 모든 점화원을 제거하려는 방식이 아니라, 외함이 내부 폭발을 견디고 화염, 고온 가스 또는 점화 에너지가 주변 분위기로 빠져나가지 못하도록 설계됩니다.

따라서 Ex d는 석유·가스 시설, 화학 플랜트, 연료 저장 구역, 해상 플랫폼, 광산, 발전소 및 정상 운전 중 가연성 가스나 증기가 나타날 수 있는 기타 산업 현장에서 가장 널리 알려진 보호 개념 중 하나입니다. 전화기, 푸시 버튼, 모터, 접속함, 조명, 제어 스테이션, 카메라, 센서 및 현장 통신 장비에 폭넓게 사용됩니다.

이 보호 개념이 필요한 이유

위험 구역에는 일반 전기 안전 이상의 대책이 필요합니다

일반 산업 건물에서는 전기 장비가 주로 감전 보호, 과열, 단락 위험, 기계적 강도 및 환경 저항성 기준으로 평가됩니다. 그러나 위험 구역에서는 주요 우려가 다릅니다. 스파크, 아크, 고온 표면, 릴레이 접점, 손상된 케이블 인입부 또는 내부 고장이 장비 주변의 가연성 혼합물을 점화할 수 있습니다.

Ex d 보호는 정의된 고장 조건에서 외함 내부에 점화가 발생할 수 있음을 전제로 이 위험을 다룹니다. 외함은 그 사건이 외부 폭발로 이어지지 않도록 해야 합니다. 그래서 내압 방폭 장비는 단순히 튼튼한 금속 상자가 아닙니다. 시험된 접합부 치수, 내압성, 케이블 인입부, 체결 부품, 표면 온도 제어 및 표시 규칙을 갖춘 인증된 조립품입니다.

방수 또는 방진 하우징과는 다릅니다

흔한 오해는 Ex d를 IP 보호의 더 높은 등급으로 보는 것입니다. IP66 또는 IP67은 먼지와 물의 침입에 대한 저항을 설명하지만, Ex d는 위험 가스 분위기에서의 폭발 보호를 설명합니다. 어떤 제품은 방수일 수 있지만 방폭은 아닐 수 있습니다. 또한 Ex d 인증을 받은 제품도 실외 비, 세척 또는 먼지 노출에 대해 별도의 IP 등급이 필요할 수 있습니다.

실제 프로젝트에서는 두 등급이 모두 중요한 경우가 많습니다. 실외 화학 플랜트, 하역 스테이션, 탱크팜, 터널, 해상 데크는 폭발 보호, 부식 저항, 침입 보호, 자외선 안정성, 케이블 밀봉 및 장기적인 기계적 내구성을 동시에 요구할 수 있습니다.

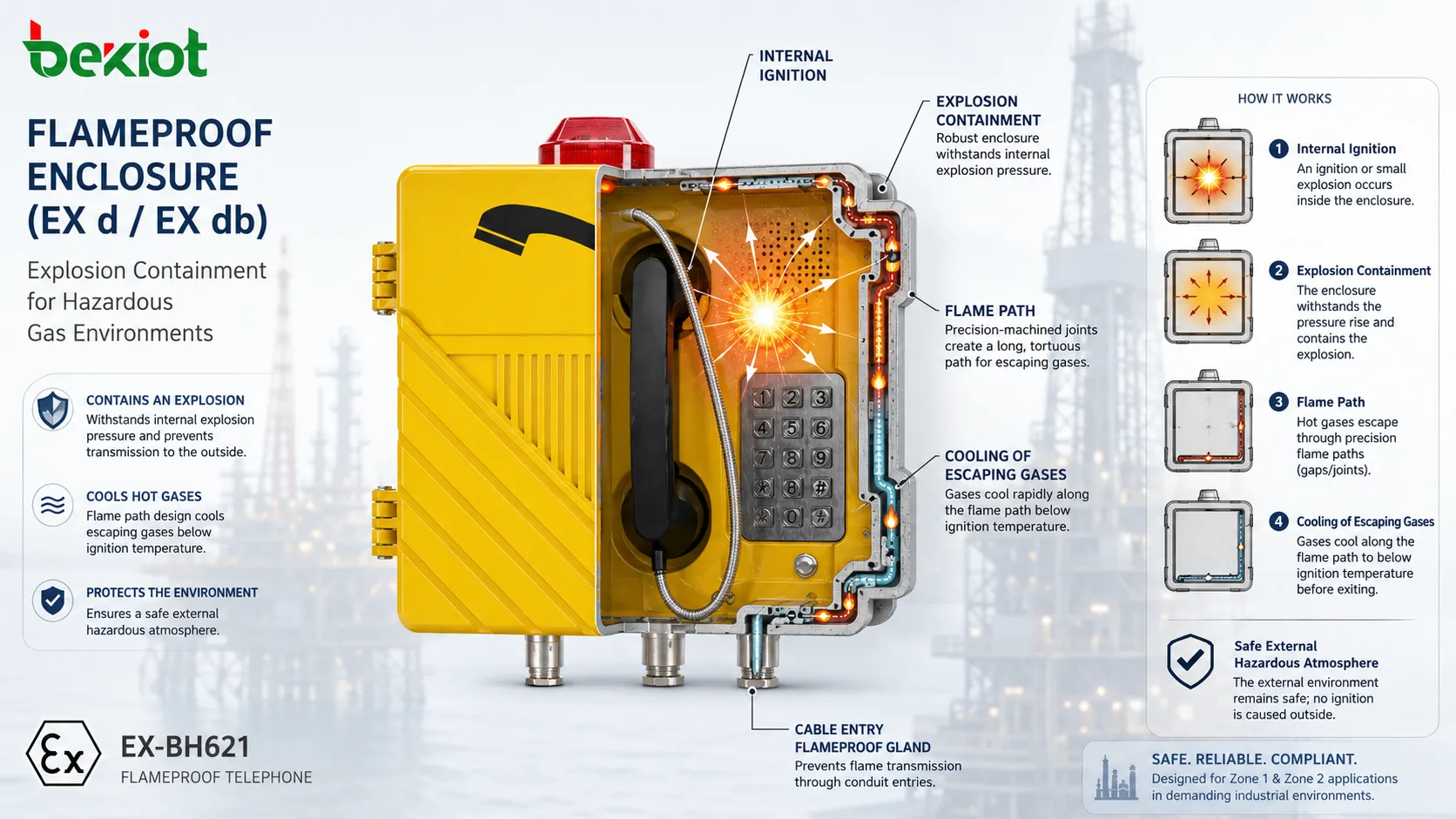

Ex D 외함의 작동 방식

내부 압력의 봉쇄

가연성 가스 혼합물이 외함 내부로 들어가 점화되면, 외함은 발생한 압력을 견디면서 파열되지 않아야 하고, 안전에 영향을 주는 영구 변형이 없어야 하며, 약한 지점으로 화염이 누출되지 않아야 합니다. 일반적으로 설계에는 견고한 금속 구조, 인증된 커버 접합부, 나사식 인입부, 엄격한 기계 공차 및 시험 조건에서 외함의 무결성을 유지하는 체결 부품이 사용됩니다.

이러한 이유로 내압 방폭 외함은 일반 산업용 하우징보다 무거운 경우가 많습니다. 무게는 충격 저항만을 위한 것이 아니라 압력 봉쇄와 화염 통로 설계의 일부입니다. 볼트를 제거하거나 커버를 교체하거나 케이블 글랜드를 바꾸거나 추가 구멍을 가공하면 인증된 보호 개념이 손상될 수 있습니다.

화염 통로 냉각과 제어된 가스 배출

Ex d 장비가 항상 완전히 밀폐되어 있는 것은 아닙니다. 나사 접합, 플랜지 접합, 스피곳 접합, 축 개구부 또는 커버 인터페이스에 있는 좁고 제어된 틈, 즉 화염 통로를 사용합니다. 내부 폭발이 발생하면 고온 가스가 이 통로를 통과할 수 있지만, 통로 길이와 틈 치수는 주변 분위기를 점화하지 못하도록 가스를 냉각하도록 설계되어 있습니다.

따라서 설치와 유지보수 중 화염 통로의 상태는 매우 중요합니다. 긁힘, 부식, 페인트 축적, 그리스 부족, 잘못된 체결 부품, 기계적 충격 또는 무단 가공은 냉각 효과를 낮추고 안전성을 저해할 수 있습니다. 외관상 튼튼해 보여도 인증된 화염 통로가 손상되면 더 이상 안전하지 않을 수 있습니다.

표준 및 인증 체계

IEC 60079 시리즈와 IEC 60079-1의 역할

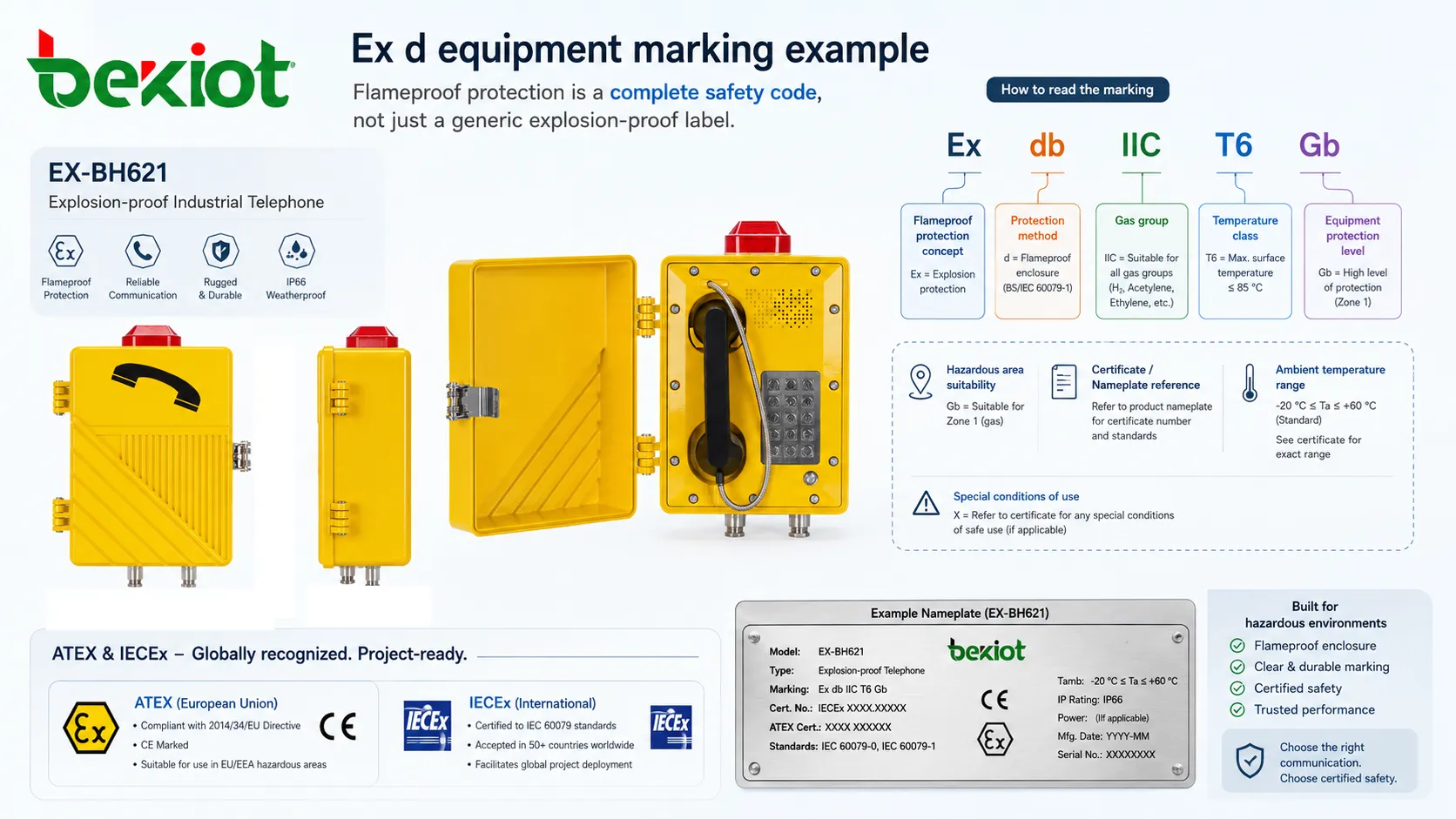

IEC 60079 시리즈는 폭발성 분위기에서 사용되는 전기 장비에 대한 핵심 국제 체계입니다. IEC 60079-0은 일반 요구사항을 정의하고, IEC 60079-1은 내압 방폭 외함 “d”에 의한 장비 보호를 다룹니다. 실제로 IEC 60079-1은 Ex d 장비의 구조, 화염 통로, 압력 시험, 온도, 인입부 및 검증 원칙을 정의합니다.

최신 장비 표시에는 Ex d만이 아니라 Ex db가 표시될 수 있습니다. 추가 문자는 장비 보호 수준과 관련됩니다. Ex db는 일반적으로 가스 분위기에 대한 높은 보호 수준과 관련되며, 나머지 표시, 인증서, 가스 그룹, 온도 등급 및 설치 조건이 적합한 경우 Zone 1 및 Zone 2 용도에 흔히 사용됩니다.

글로벌 프로젝트의 ATEX 및 IECEx 표시

ATEX는 유럽연합 시장에 출시되는 장비에 사용되며, IECEx는 IEC 표준을 기반으로 한 국제 인증 시스템입니다. 많은 글로벌 산업 프로젝트는 특히 석유화학, 에너지, 해양, 광업 또는 공정 산업 환경에 장비가 설치될 때 공급업체에 ATEX, IECEx 또는 둘 다를 요구합니다.

일반적인 표시는 보호 개념, 가스 그룹, 온도 등급, 장비 보호 수준, 장비 카테고리, 인증서 번호, 주변 온도 범위 및 특별 사용 조건을 포함할 수 있습니다. 구매자는 제품 브로셔의 “방폭”이라는 단어만 보고 적합성을 판단해서는 안 됩니다. 인증서와 명판 표시는 구역 분류와 설치 설계에 일치해야 합니다.

선정 시 중요한 보호 등급

가스 그룹과 점화 위험

가스 그룹은 장비가 어떤 폭발성 가스 분위기에 적합한지 나타냅니다. 지상 산업에서는 IIA, IIB, IIC가 일반적인 가스 그룹입니다. IIC는 일반적으로 가장 까다로운 그룹으로 간주되며 수소와 아세틸렌 같은 가스를 포함합니다. IIB는 에틸렌과 같은 가스를 포함하고, IIA는 프로판처럼 상대적으로 점화되기 어려운 가스를 포함합니다.

가스 그룹은 위험 구역 분류 보고서에 따라 선택해야 합니다. 인증서가 필요한 그룹을 명확히 포함하지 않는 한, IIC 분위기에 IIB 장비를 설치하는 것은 허용되지 않습니다. 반대로 실제 구역 분류가 IIA 또는 IIB만 요구하는 곳에 모두 IIC를 지정하면 비용, 무게 및 납기가 증가할 수 있습니다.

온도 등급과 표면 온도 제어

온도 등급은 지정 조건에서 장비 표면의 최대 허용 온도를 정의합니다. 일반적인 가스 온도 등급에는 T1, T2, T3, T4, T5, T6가 있습니다. 최대 표면 온도가 낮을수록 더 엄격한 등급입니다. 예를 들어 T6는 T4보다 더 제한적입니다.

이 등급이 중요한 이유는 내부에서 화염이 나오지 않더라도 뜨거운 외함 표면이 주변 가스 혼합물을 점화할 수 있기 때문입니다. 주변 온도, 열 방출, 태양 노출, 내부 전자부품, 전력 부하 및 설치 위치는 온도 성능에 영향을 줄 수 있습니다. 인증서에서 승인된 주변 온도 범위와 설치 제한을 확인해야 합니다.

보조 요구사항으로서의 IP 및 기계 등급

IP 등급은 폭발 보호와 같지는 않지만, 실외 및 가혹한 산업용 적용에서는 여전히 중요합니다. 장비가 비, 세척, 먼지, 염무 또는 심한 산업 오염에 노출되는 경우 IP66, IP67 또는 유사 등급이 요구될 수 있습니다. IK 충격 등급, 부식 방지, 스테인리스 하드웨어 및 표면 코팅도 장기 신뢰성에 영향을 줍니다.

현장 전화기, 비상 호출 박스, 제어 스테이션과 같은 통신 장비에서는 환경 저항성이 안전성만큼 사용성에도 영향을 미칩니다. 인증된 장치라도 물 침투, 키패드 접점 부식, 핸드셋 케이블 손상, 스피커 구멍 막힘 또는 읽을 수 없는 라벨이 있으면 프로젝트의 운영 목적을 달성하지 못할 수 있습니다.

내압 방폭 장비가 자주 사용되는 곳

공정 산업 및 에너지 현장

Ex d 장비는 정유소, 가스 압축 스테이션, LNG 시설, 화학 플랜트, 페인트 생산 구역, 연료 터미널, 용제 저장 구역, 수소 시스템, 해상 플랫폼, 시추 현장 및 위험 유틸리티 구역에 자주 설치됩니다. 이러한 환경에는 정상 운전, 비정상 누출, 유지보수, 샘플링, 하역 또는 비상 방출 시 가연성 가스가 존재할 수 있습니다.

일반적인 장치에는 접속함, 로컬 제어 스테이션, 비상 정지 버튼, 조명기구, 모터, 압력 트랜스미터, 분석기, 전화기, 비콘, 스피커, CCTV 하우징 및 알람 인터페이스가 포함됩니다. 많은 시스템에서 Ex d 장비는 회로 유형과 구역 분류에 따라 Ex e, Ex i, Ex t 또는 가압 보호와 같은 다른 보호 개념과 결합됩니다.

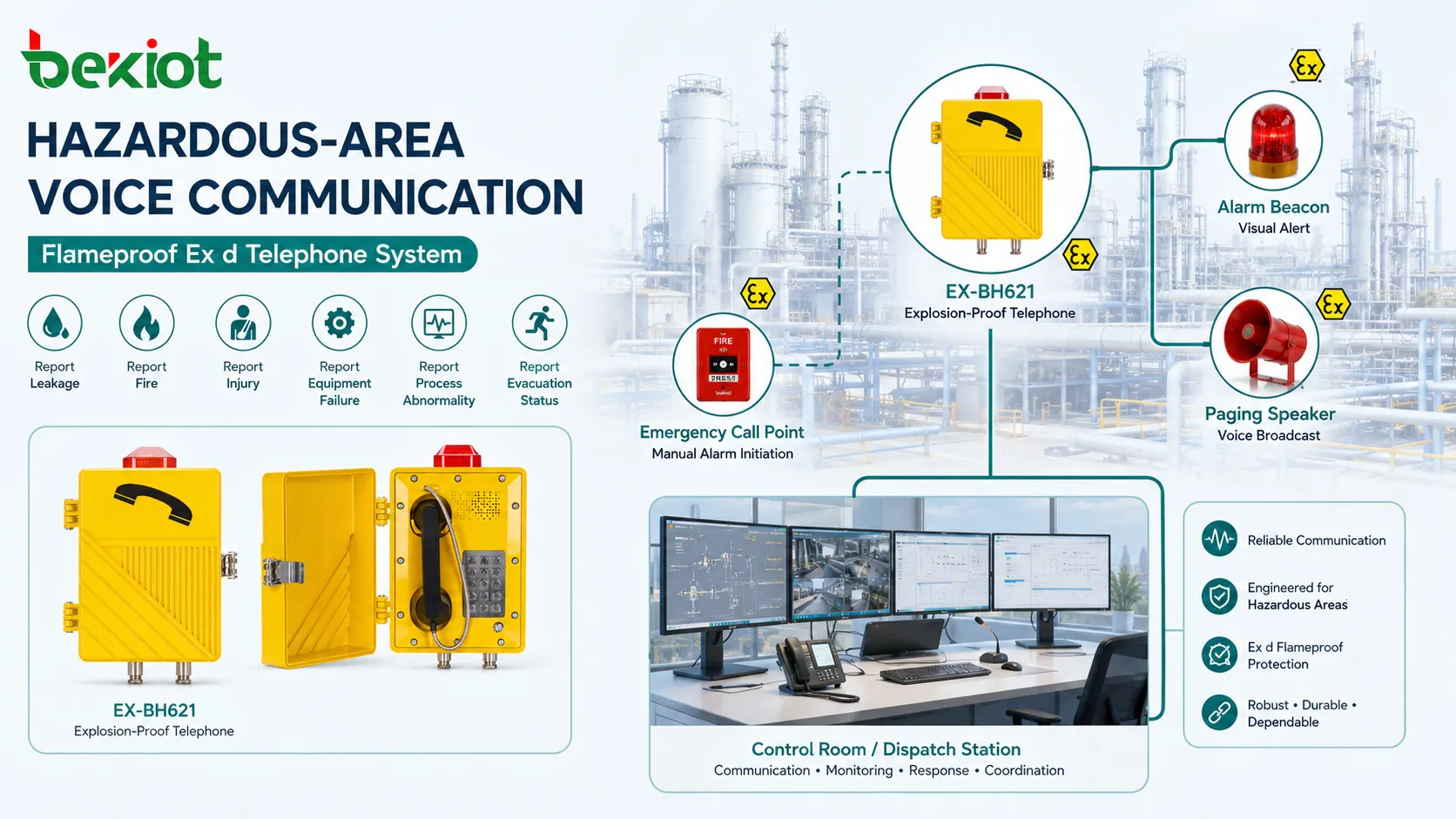

위험 현장 통신과 비상 대응

위험 구역에서는 작업자가 누출, 화재, 부상, 장비 고장, 공정 이상 또는 대피 상태를 즉시 보고해야 할 수 있으므로 신뢰할 수 있는 음성 통신이 특히 중요합니다. 휴대전화 사용이 제한될 수 있고, 무전기는 커버리지 한계가 있을 수 있으며, 일반 인터콤은 분류 구역 인증을 받지 않았을 수 있습니다.

위험 현장 음성 통신 프로젝트에서 비상 호출, 디스패치 연결 또는 산업 환경의 현장-제어실 통신을 위해 인증된 고정 호출 지점이 필요한 경우 Becke Telcom의 EX-BH621 방폭 전화기를 고려할 수 있습니다.

관련 솔루션: 중요 현장용 비상 호출 박스 시스템 솔루션

설계 및 설치 고려사항

제품 선정 전에 구역 분류가 먼저입니다

올바른 출발점은 제품 카탈로그가 아니라 위험 구역 분류 도면과 위험 평가입니다. 엔지니어는 해당 위치가 가스 기준 Zone 0, Zone 1 또는 Zone 2인지, 또는 먼지 기준 Zone 20, Zone 21 또는 Zone 22인지 알아야 합니다. 또한 가스 그룹, 온도 등급, 주변 조건, 설치 위치, 케이블 경로, 유지보수 접근성 및 운영 요구사항도 파악해야 합니다.

구역 분류가 명확해지면 장비 표시를 현장 조건과 대조할 수 있습니다. 선택한 제품은 필요한 보호 수준, 가스 그룹, 온도 등급, 주변 범위, 침입 보호 및 설치 방법을 충족하거나 초과해야 합니다. 동일한 장치를 서로 다른 현장 구역에 설치하는 경우 각 위치를 별도로 확인해야 합니다.

케이블 글랜드, 인입부, 액세서리는 안전 시스템의 일부입니다

인증된 Ex d 외함도 잘못된 케이블 글랜드, 플러그, 리듀서, 브리더, 어댑터, 전선관 씰 또는 안테나 인터페이스가 장착되면 안전하지 않을 수 있습니다. 케이블 인입부는 동일한 보호 개념에 대해 인증되어야 하며 케이블 유형, 가스 그룹, 외함 용적 및 설치 규칙에 적합해야 합니다. 사용하지 않는 인입부는 인증된 스토핑 플러그로 막아야 합니다.

프로젝트 실패는 주 장치 내부보다 인터페이스에서 자주 발생합니다. 예를 들어 올바른 내압 방폭 전화기가 비인증 글랜드, 손상된 씰링 링, 잘못된 나사 어댑터 또는 글랜드 설계에 맞지 않는 케이블로 설치될 수 있습니다. 설치 품질은 사소한 현장 세부사항이 아니라 적합성의 일부로 다루어야 합니다.

유지보수, 점검 및 수명주기 관리

인증 상태는 시간이 지나도 유지되어야 합니다

Ex d 장비는 외함, 커버, 체결 부품, 케이블 인입부, 씰, 화염 통로, 라벨, 접지 및 액세서리가 안전한 상태를 유지하는지 정기적으로 점검해야 합니다. 부식, 누락된 볼트, 화염 통로 위의 페인트, 균열이 있는 창, 느슨한 글랜드, 무단 구멍 및 기계적 손상은 심각하게 다뤄야 합니다.

유지보수 팀은 제조사 지침과 관련 위험 구역 점검 표준을 따라야 합니다. 일반적인 수리 방식은 허용되지 않을 수 있습니다. 볼트를 비슷해 보이는 부품으로 교체하거나, 접합부를 다시 도장하거나, 화염 통로를 잘못 연마하거나, 편의를 위해 추가 구멍을 뚫으면 인증이 무효화되고 점화 위험이 증가할 수 있습니다.

문서도 적합성의 일부입니다

완전한 프로젝트 파일에는 인증서, 데이터시트, 명판 사진, 설치 도면, 케이블 글랜드 기록, 점검 보고서, 유지보수 로그, 수리 이력 및 특별 사용 조건이 포함되어야 합니다. 이는 긴 수명, 여러 계약자, 단계적으로 추가되는 장비가 있는 플랜트에서 특히 중요합니다.

좋은 문서는 향후 업그레이드에도 도움이 됩니다. 플랜트가 확장되거나, 공정 화학물질이 변경되거나, 네트워크 통신이 추가되거나, 아날로그 장치가 IP 기반 시스템으로 교체될 때 엔지니어는 기존 Ex d 장비가 업데이트된 위험 구역 및 운영 요구사항에 여전히 적합한지 검토할 수 있습니다.

일반적인 선정 실수

모든 방폭 장비가 같다고 가정하는 것

“방폭”이라는 용어는 마케팅에서 넓게 사용되지만, 인증된 Ex 장비는 표시 세부사항에 따라 선택되어야 합니다. Zone 2에 적합한 장치가 Zone 1에서 허용되지 않을 수 있습니다. IIB 가스 인증 제품이 IIC 분위기에 적합하지 않을 수 있습니다. T4 등급 장치가 더 낮은 점화 온도로 인해 T5 또는 T6가 필요한 곳에서는 적합하지 않을 수 있습니다.

또 다른 실수는 가스 인증 장치가 가연성 먼지를 자동으로 포함한다고 보는 것입니다. 분진 위험 구역은 Ex t 외함 보호와 같은 자체 분류와 보호 접근법이 필요합니다. 가스와 분진 위험이 모두 존재하는 경우 전체 표시가 실제 현장 요구사항을 포함해야 합니다.

인증 이후의 사용성을 무시하는 것

인증은 안전 개념을 확인하지만, 장비는 실제 조건에서 사람이 사용할 수 있어야 합니다. 현장 통신 제품에서는 핸드셋을 장갑을 낀 상태에서도 쉽게 사용할 수 있어야 하고, 호출 버튼은 잘 보여야 하며, 벨소리는 들려야 하고, 케이블은 움직임을 견뎌야 하며, 외함은 날씨, 화학물질, 진동 및 충격에 견뎌야 합니다.

비상 시스템에서는 사용성이 기술 적합성만큼 중요할 수 있습니다. 안전하지만 찾기 어렵거나, 듣기 어렵거나, 조작하기 어렵거나, 유지보수하기 어려운 장치는 의도한 대응 절차를 지원하지 못할 수 있습니다. 좋은 프로젝트는 인증된 하드웨어와 명확한 표지, 논리적인 배치, 제어실 절차, 이중화 계획 및 정기 시험을 결합합니다.

산업별 실제 적용

석유, 가스, 화학 및 석유화학 현장

정유소, 탱크팜, 하역 랙, 혼합 장치 및 화학 생산 구역에서 Ex d 외함은 위험 공정 근처에서 계속 사용할 수 있어야 하는 현장 장치를 보호합니다. 통신 지점, 제어 스위치, 알람 버튼 및 로컬 표시기를 전략적 위치에 배치하면 운영자가 작업 구역을 떠나지 않고도 사고를 보고할 수 있습니다.

이러한 시스템은 보통 제어실, 분산 제어 시스템, 공공 방송 네트워크, CCTV 플랫폼 및 비상 정지 절차와 연결됩니다. 목적은 개별 장치를 보호하는 것뿐만 아니라 현장 감지부터 지휘 결정까지 추적 가능한 사고 대응 체인을 지원하는 것입니다.

교통, 유틸리티 및 인프라

연료 저장소, 터널 펌프실, 발전 현장, 폐수 처리장, 해양 터미널, 배터리 에너지 저장 시설 및 유틸리티 회랑에는 분류 구역 또는 국부 위험 구역이 포함될 수 있습니다. 고정 전기 또는 통신 장치가 가연성 가스원 가까이에서 작동해야 하는 경우 Ex d 장비가 사용될 수 있습니다.

이러한 환경에서는 견고한 설계, 안정적인 네트워크 통합, 명확한 비상 절차 및 긴 유지보수 간격이 결정적인 경우가 많습니다. 장비는 인증 수준뿐만 아니라 현장의 통신 아키텍처와 서비스 모델에 얼마나 잘 맞는지도 평가해야 합니다.

결론

내압 방폭 외함 Ex d는 위험 가스 분위기를 위한 검증된 폭발 보호 개념입니다. 목적은 내부 점화를 봉쇄하고, 화염 전달을 제어하며, 주변 폭발성 분위기가 점화되지 않도록 하는 것입니다. 그러나 안전성은 튼튼한 외함만으로 결정되지 않습니다. 표준 적합성, 정확한 표시, 가스 그룹, 온도 등급, EPL, 케이블 인입부, 설치 품질, 점검 및 수명주기 문서가 모두 중요합니다.

산업 프로젝트에서 Ex d 선정은 항상 현장 분류와 시스템 요구사항을 기반으로 해야 합니다. 올바르게 사용하면 내압 방폭 장비는 위험 구역에서 더 안전한 운전을 지원하면서 제어, 모니터링, 비상 호출, 알람 통지 및 현장 통신과 같은 핵심 기능을 가능하게 합니다.

자주 묻는 질문

추가 케이블 인입부가 필요하면 Ex d 외함을 현장에서 드릴링할 수 있나요?

일반적으로 안 됩니다. 구멍을 추가하거나 인증된 내압 방폭 부품을 수정하면 인증이 무효화될 수 있습니다. 외함 강도, 화염 통로 및 인입부 배열은 정의된 설계로 시험되었기 때문입니다. 모든 수정은 제조사 또는 승인된 인증 절차를 통해서만 처리해야 합니다.

내압 방폭 장비에서 스테인리스강이 항상 알루미늄보다 좋은가요?

항상 그렇지는 않습니다. 해양, 화학 또는 세척 구역에서는 부식 저항 때문에 스테인리스강이 선호될 수 있지만, 알루미늄은 무게와 비용을 줄일 수 있습니다. 올바른 선택은 인증, 가스 그룹, 환경, 기계적 노출, 코팅 시스템 및 유지보수 기대치에 따라 달라집니다.

Ex d 장비를 일반 네트워크 스위치에 연결할 수 있나요?

네트워크 아키텍처는 구역 위치에 따라 평가해야 합니다. 스위치가 위험 구역 밖에 있으면 인증된 현장 장비는 승인된 케이블과 인입부를 통해 연결될 수 있는 경우가 많습니다. 능동 네트워크 장비가 분류 구역 안에 있다면 해당 장비와 외함은 구역 및 보호 개념에 적합해야 합니다.

내압 방폭 장비는 얼마나 자주 점검해야 하나요?

점검 주기는 현장 위험, 환경, 규정, 장비 유형 및 유지보수 이력에 따라 달라집니다. 가혹한 실외 플랜트, 부식성 분위기, 진동 구역 및 자주 사용하는 장비는 깨끗한 실내 구역보다 더 많은 주의가 필요합니다. 점검 계획은 현지 규정과 위험 구역 유지보수 표준을 따라야 합니다.

Ex d 보호가 통전 중 개방을 안전하게 해주나요?

아닙니다. 인증서와 절차가 특별히 허용하지 않는 한, 위험 분위기에서 내압 방폭 장비를 통전 상태로 열어서는 안 됩니다. 많은 외함에는 개방 전에 전원을 차단하고 대기 시간이 필요하다는 경고가 표시되어 있습니다.

내압 방폭 장치에 무선 안테나를 추가할 수 있나요?

안테나 구성, 피드스루, 글랜드 또는 무선 모듈이 인증 및 설치 지침에 포함된 경우에만 가능합니다. 비인증 안테나를 추가하거나 안테나 포트를 드릴링하면 보호 개념이 손상될 수 있으므로 피해야 합니다.
