정전기 방전, 흔히 ESD(Electrostatic Discharge)로 줄여 부르는 현상은 전위가 서로 다른 물체 사이에서 정전기가 순간적으로 이동하는 것을 말합니다. 사람이 전자기기를 만질 때, 기기에 케이블을 꽂을 때, 포장재가 부품에 마찰될 때, 또는 대전된 물체가 공기 중으로 스파크가 튈 만큼 가까워졌을 때 발생할 수 있습니다.

ESD는 카펫 위를 걸은 후 느끼는 가벼운 찌릿함처럼 일상에서는 사소해 보일 수 있지만, 전자 회로를 손상시키고 통신 장비를 교란하며 제어 시스템을 초기화하거나 데이터를 손상시키고 부품 수명을 단축하며 민감한 환경에서는 안전 문제를 일으킬 수 있습니다. 이러한 이유로 제품 설계, 제조, 설치, 유지보수, 운송 및 현장 운영 전반에 걸쳐 ESD 보호가 중요합니다.

ESD 보호는 단순히 공장 핸들링 문제가 아닙니다. 제품 신뢰성 문제이자 현장 서비스 문제이며, 전자 장비가 갖추어야 할 시스템 수준의 내성 요구사항입니다.

정전기 방전의 기본 의미

정전기 방전은 축적된 정전하가 균형을 이루기 위한 경로를 찾을 때 발생합니다. 방전은 직접 접촉, 좁은 공극, 혹은 전도성 도구·케이블·커넥터·함체·인체를 통해 일어날 수 있습니다. 이 현상은 대개 극히 짧은 순간에 끝나지만, 전압이 전자 부품에 영향을 줄 만큼 높을 수 있습니다.

정전하는 마찰, 분리, 움직임, 건조한 공기, 플라스틱 표면, 합성 섬유 의류, 포장재, 컨베이어 벨트, 신발 또는 핸들링 공정을 통해 쌓일 수 있습니다. 방전은 스파크로 보이거나 쇼크로 느껴질 수도 있고, 전혀 보이지 않으면서도 민감한 전자 장치에 손상을 입힐 수 있습니다.

정전하 축적

정전하는 물질 사이에서 전자가 이동할 때 축적됩니다. 두 표면이 접촉했다 분리될 때, 사람이 절연 바닥 위를 걸을 때, 플라스틱 포장재가 테이블 위를 미끄러질 때, 혹은 장비가 건조한 환경에서 움직일 때 발생할 수 있습니다.

습도, 재질 유형, 접지 상태, 표면 저항 및 움직임 속도는 모두 전하 축적에 영향을 줍니다. 건조한 환경은 정전하가 더 느리게 소멸되기 때문에 ESD 위험을 종종 증가시킵니다.

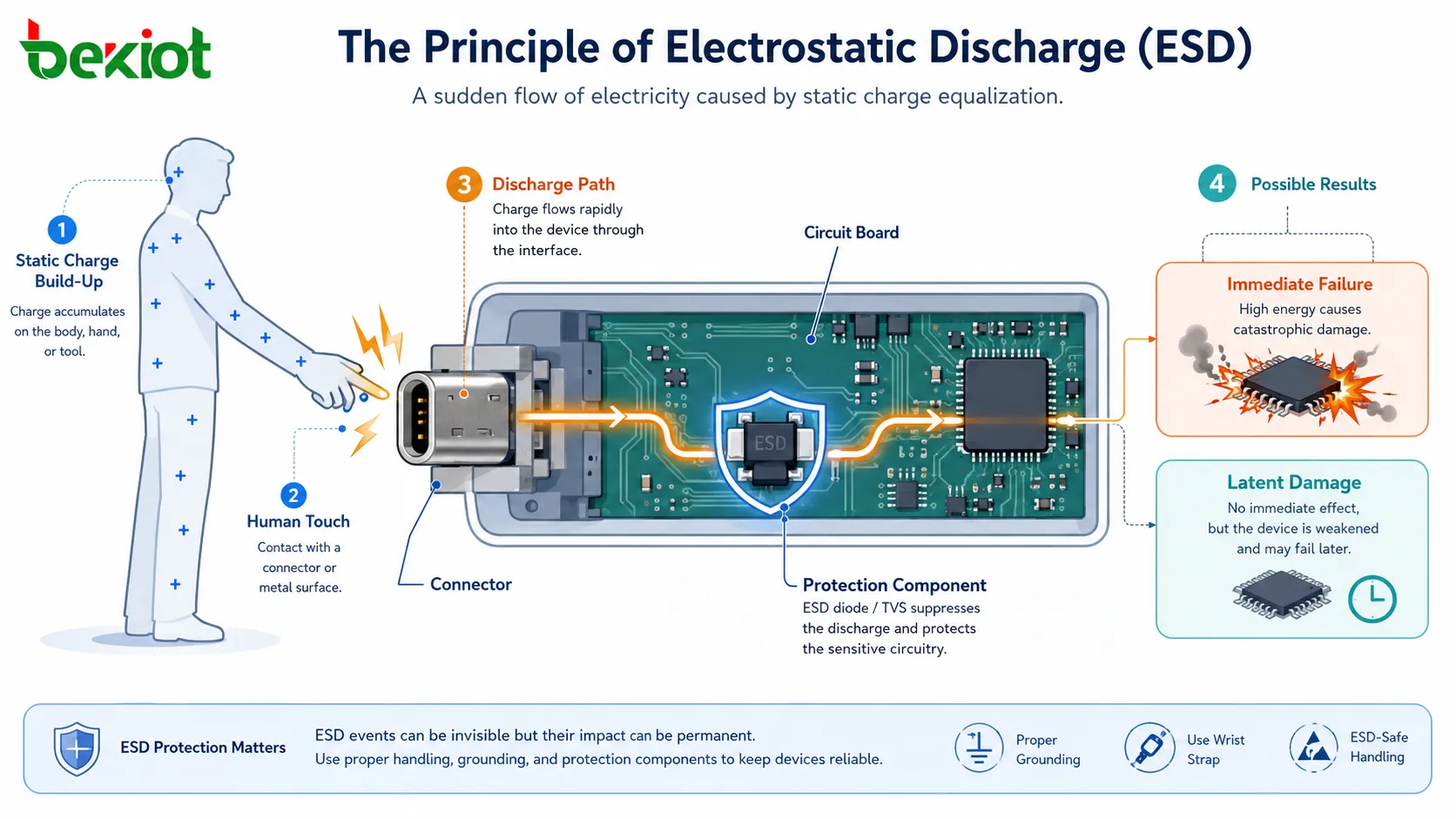

방전 현상

방전 현상은 저장된 전하가 갑자기 다른 물체로 이동할 때 일어납니다. 방전이 커넥터, 버튼, 금속 케이스, 안테나, 케이블, 센서 또는 인터페이스 포트를 통해 전자 회로로 유입되면 전기적 스트레스를 유발할 수 있습니다.

어떤 ESD 현상은 즉각적인 고장을 일으킵니다. 또 다른 경우는 잠재 손상을 남겨, 기기가 아직 작동은 하지만 약해져서 추후 정상 사용 중에 고장날 수 있습니다.

전자 시스템에서 ESD가 중요한 이유

ESD가 중요한 이유는 전자 부품이 계속해서 더 작고, 더 빠르고, 더 민감해지고 있기 때문입니다. 집적회로, 센서, 통신 칩, 디스플레이, 메모리 소자, 마이크로컨트롤러, 무선 모듈 및 인터페이스 포트는 사용자가 전혀 인지하지 못하는 방전 에너지에 의해 영향을 받을 수 있습니다.

완제품에서 ESD는 시스템 동작에도 영향을 줄 수 있습니다. 방전 현상 이후 기기가 재시작하거나, 멈추거나, 네트워크 연결이 끊기거나, 오경보를 발생시키거나, 인터페이스를 손상시키거나, 불안정한 동작을 보일 수 있습니다.

부품 손상

ESD는 반도체 접합, 산화막, 금속 배선, 입력 핀 및 보호 구조를 손상시킬 수 있습니다. 손상은 치명적일 수도 있고 숨겨져 있을 수도 있습니다. 치명적 손상은 즉시 고장을 일으키는 반면, 잠재 손상은 부품을 약화시킵니다.

잠재 손상은 제품이 사건 발생 후 기본 테스트를 통과할 수 있기 때문에 식별하기 어렵습니다. 추후 작동 중에, 온도 변화, 진동 혹은 반복되는 전기적 스트레스로 인해 고장날 수 있습니다.

시스템 오작동

영구적인 하드웨어 손상이 발생하지 않더라도 ESD는 정상적인 시스템 동작을 방해할 수 있습니다. 일시적인 논리 오류, 통신 두절, 디스플레이 깜박임, 오디오 잡음, 잘못된 키 입력, 오경보 보고 또는 기기 재부팅을 유발할 수 있습니다.

통신 단말기, 출입 통제 장치, 의료 전자기기, 산업용 컨트롤러 및 비상 장비의 경우 이러한 일시적 결함도 심각한 운영 문제를 일으킬 수 있습니다.

현장 신뢰성

공공장소, 산업 현장, 실외, 교통, 의료 또는 서비스 환경에서 사용되는 제품은 사용자가 자주 접촉할 수 있습니다. 버튼, 터치스크린, 금속 패널, 포트 및 핸드셋은 흔한 방전 지점입니다.

현장 신뢰성은 제품 수준의 ESD 보호, 적절한 함체 설계, 접지, 서지 보호, 케이블 차폐 및 방전 위험을 줄이는 설치 관행을 요구합니다.

일반적인 ESD 발생원

ESD는 사람, 도구, 포장, 케이블, 장비 표면, 가구, 바닥재, 움직이는 부품 및 환경 조건에서 비롯될 수 있습니다. 발생원을 이해하면 엔지니어와 유지보수 팀이 올바른 제어 방법을 선택하는 데 도움이 됩니다.

인체 방전

사람이 정전하를 축적했다가 전자 제품을 만질 때 방전할 수 있습니다. 이는 일상적인 사용에서 가장 흔한 ESD 시나리오 중 하나입니다.

버튼, 금속 하우징, 커넥터 셸, 키패드, 핸드셋, 카드 리더, 디스플레이 및 포트와 같은 접촉점은 제품 설계 및 테스트 과정에서 반드시 고려되어야 합니다.

대전된 장치 및 도구

도구, 치구, 트레이, 시험 장비, 케이블 또는 장치가 대전되어 민감한 전자 장치로 방전될 수 있습니다. 이는 제조, 수리, 조립 및 실험실 환경에서 공통적인 우려 사항입니다.

ESD 안전 워크스테이션, 접지된 도구, 이오나이저, 전도성 용기 및 통제된 핸들링 절차가 이러한 위험을 줄이는 데 도움이 됩니다.

포장 및 운송

플라스틱 봉지, 발포 폼, 트레이, 라벨 및 선적 자재는 정전하를 발생시킬 수 있습니다. 민감한 부품과 회로 기판은 ESD 안전 자재가 사용되지 않으면 포장, 선적, 입고 또는 보관 중에 손상될 수 있습니다.

ESD 보호 포장은 품목의 민감도와 예상되는 취급 환경에 따라 선택해야 합니다.

케이블 및 외부 인터페이스

외부 케이블은 커넥터나 노출된 금속 부위를 통해 기기로 ESD를 유입시킬 수 있습니다. 이더넷 포트, USB 포트, RS-485 단자, 오디오 커넥터, 전원 입력부, 안테나 커넥터 및 알람 입력부 모두 보호가 필요할 수 있습니다.

인터페이스 보호는 정상 동작뿐 아니라 실제 사용자의 핸들링까지 고려해야 합니다. 자주 접촉되거나 핫플러그되는 포트에는 더욱 세심한 보호 설계가 필요합니다.

ESD 표준 및 시험 참고 자료

ESD 표준은 제품, 부품 및 작업장이 어떻게 시험되거나 제어되어야 하는지를 정의하는 데 도움을 줍니다. 표준마다 제품 내성, 부품 민감도, 작업장 관리, 포장 및 제조 공정 관리 등 초점을 두는 계층이 다릅니다.

IEC 61000-4-2

IEC 61000-4-2는 전기 및 전자 장비의 정전기 방전 내성 시험에 널리 사용됩니다. 이는 접촉 방전과 기중 방전을 포함하여 장비가 ESD 현상에 어떻게 반응하는지 평가하는 시험 방법을 정의합니다.

접촉 방전은 장비 표면이나 시험 지점에 직접 접촉하여 ESD 펄스를 인가합니다. 기중 방전은 시험 팁이 장비에 접근함에 따라 스파크가 발생하는 공극을 통해 시험을 인가합니다. 제품 표준 또는 프로젝트 요구사항에서 일반적으로 충족해야 할 레벨과 성능 기준을 정의합니다.

IEC 61340-5-1

IEC 61340-5-1은 정전기 방전 민감 소자를 보호하기 위한 ESD 관리 프로그램에 중점을 둡니다. ESD 관리 프로그램을 구축, 이행 및 유지하는 데 필요한 관리적·기술적 조치를 다룹니다.

이러한 유형의 표준은 제조, 조립, 서비스, 포장 및 핸들링 공정에 중요합니다. 조직이 인원 접지, 작업 구역, 자재, 포장, 교육, 검증 및 핸들링 규율을 관리하도록 도와줍니다.

ANSI/ESD S20.20

ANSI/ESD S20.20은 민감한 전기·전자 부품, 조립품 및 장비를 취급하는 조직에서 사용하는 또 하나의 주요 ESD 관리 프로그램 표준입니다. 이는 체계적인 ESD 관리 프로그램 구축을 위한 요구사항을 제공합니다.

이는 전자제품 제조 및 품질 시스템에서 문서화된 절차, 교육, 제품 인증, 적합성 검증, 접지, 포장 및 ESD 보호 구역 관리가 필요한 조직에서 자주 사용됩니다.

부품 수준 ESD 모델

부품은 Human Body Model(HBM)이나 Charged Device Model(CDM)과 같은 모델을 사용하여 시험될 수 있습니다. 이 시험들은 부품 민감도를 분류하고 핸들링 요건을 안내하는 데 도움이 됩니다.

부품 수준의 등급이 완제품의 내성을 자동으로 입증하지는 않습니다. 완제품은 함체, 커넥터, 케이블링, 접지, 레이아웃 및 보호 부품이 실제 ESD 거동에 모두 영향을 주기 때문에 시스템 수준의 설계와 시험도 필요합니다.

ESD 보호 등급 이해하기

ESD 보호 등급은 제품, 부품 또는 인터페이스가 견디도록 설계되거나 시험된 방전 스트레스의 정도를 나타냅니다. 제품 데이터시트에서 등급은 접촉 방전 전압, 기중 방전 전압, 인체 모델 전압, 대전 소자 모델 값, 또는 인터페이스 보호 수준으로 표시될 수 있습니다.

이 수치들은 주의 깊게 읽어야 합니다. 더 높은 수치는 특정 조건에서 더 강한 시험된 내성을 나타낼 수 있지만, 모든 설치 환경에서 무제한의 보호를 보장하지는 않습니다.

접촉 방전

접촉 방전은 시험 전극이 방전 발생 전에 대상에 접촉하기 때문에 대개 기중 방전보다 재현성이 높습니다. 이는 전도성 표면, 금속 패널, 커넥터 셸 및 지정된 시험점에 흔히 사용됩니다.

제품 설계 시 접촉 방전 결과는 엔지니어가 노출된 전도성 부품이 ESD 스트레스를 어떻게 견디는지, 방전 경로가 안전하게 제어되는지를 평가하는 데 도움을 줍니다.

기중 방전

기중 방전은 절연 표면, 틈새, 플라스틱 함체, 버튼 및 공기 중으로 스파크가 튈 수 있는 영역과 같이 접촉 방전이 실용적이지 않은 곳에 사용됩니다.

기중 방전은 습도, 접근 속도, 표면 상태 및 틈새 거리가 실제 현상에 영향을 주므로 가변성이 더 클 수 있습니다. 이는 설계 마진과 실질적인 시험을 중요하게 만듭니다.

성능 기준

ESD 시험은 제품이 물리적으로 살아남는지 여부만을 다루지 않습니다. 성능 기준은 시험 중 및 시험 후 장비가 어떻게 거동하는 것이 허용되는지를 정의합니다.

제품은 그 응용 분야와 적용 표준에 따라 정상 동작을 계속 유지하거나, 자동으로 복구되거나, 사용자 리셋이 필요하거나, 안전하지 않은 동작을 피해야 할 수 있습니다. 중요 장비는 보통 더 엄격한 성능 기대치를 요구합니다.

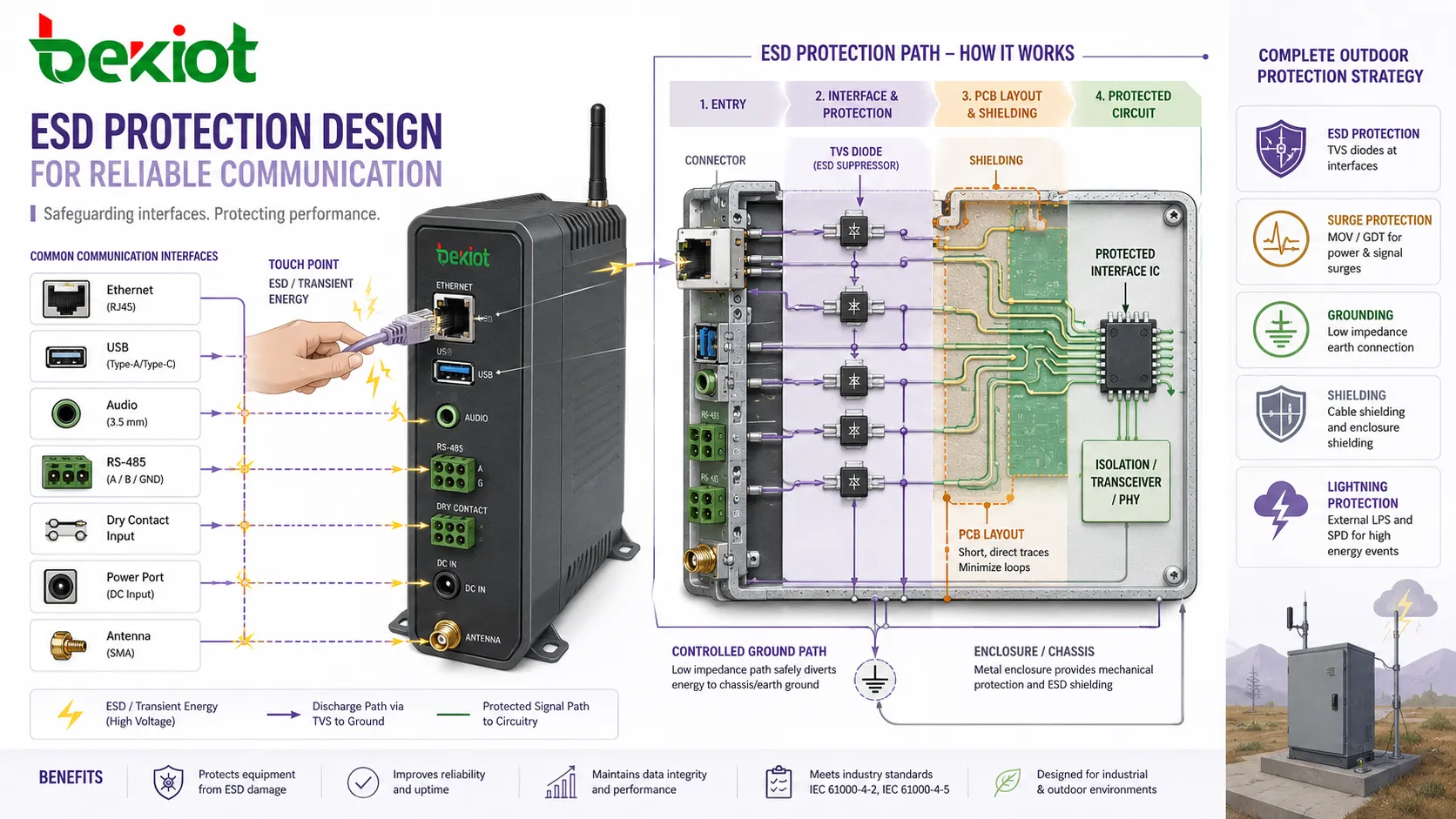

ESD 보호 설계 방법

ESD 보호는 일반적으로 여러 계층으로 구축됩니다. 함체, 회로 기판, 커넥터 배치, 접지 및 케이블 설계가 취약하다면 단일 보호 부품만으로는 거의 충분하지 않습니다.

제어된 방전 경로

좋은 설계는 ESD 에너지가 민감한 회로로부터 멀어지는 더 안전한 경로를 제공합니다. 이는 섀시 접지, 금속 차폐, 보호 부품, 스파크 갭, 접지면 및 저임피던스 방전 경로를 포함할 수 있습니다.

방전 경로가 제어되지 않으면 ESD 에너지가 신호선, 마이크로컨트롤러 핀, 오디오 회로, 센서 또는 통신 인터페이스를 통해 흘러 고장 위험을 증가시킬 수 있습니다.

보호 부품

TVS 다이오드, ESD 억제기, 저항, 커패시터, 공통 모드 초크 및 과도 보호 어레이와 같은 보호 부품들이 노출된 인터페이스에 일반적으로 사용됩니다.

부품 선택 시 동작 전압, 정전 용량, 클램핑 전압, 응답 시간, 방전 전류, 인터페이스 속도, 누설 전류 및 레이아웃 위치를 고려해야 합니다. 잘못 배치된 보호 부품은 회로를 효과적으로 보호하지 못할 수 있습니다.

PCB 레이아웃

PCB 레이아웃은 ESD 성능에 매우 중요합니다. 보호 부품은 접지 또는 섀시 기준까지 짧은 경로를 가지며 진입점 가까이 배치되어야 합니다. 긴 트레이스는 인덕턴스를 증가시켜 보호 효과를 떨어뜨릴 수 있습니다.

접지면, 가드 트레이스, 분리 거리, 차폐 및 커넥터 배치는 모두 방전 경로에 영향을 줍니다. ESD 설계는 보드 완성 후가 아니라 초기부터 시작해야 합니다.

함체 및 기구 설계

함체는 사용자가 제품을 어디에서 만질 수 있고 방전 에너지가 어디로 유입될지에 영향을 줍니다. 플라스틱 틈새, 금속 패널, 커넥터 개구부, 키패드, 이음새 및 장착 나사는 모두 검토가 필요합니다.

기구 설계는 차폐, 이격, 절연, 전도성 코팅, 개스킷 설계 및 노출 금속 부품의 신중한 배치를 통해 민감한 전자 장치로부터 방전을 우회시키는 데 도움을 줄 수 있습니다.

케이블 및 인터페이스 보호

외부 케이블은 ESD 및 과도 에너지를 장비 내부로 전달할 수 있습니다. 이더넷, USB, 오디오, RS-485, 무전압 접점 입력, 전원 포트 및 안테나 연결부 같은 인터페이스는 노출 위험에 따라 보호가 필요할 수 있습니다.

실외 또는 산업 설비의 경우, ESD 보호는 서지 보호, 접지, 차폐 및 낙뢰 보호 전략과 함께 작동해야 할 수도 있습니다.

제조 및 서비스 현장에서의 ESD 관리

ESD 보호는 제품에 설계 반영되는 것에 그치지 않습니다. 제조, 조립, 수리, 시험, 보관 및 운송 과정에서도 반드시 관리되어야 합니다. 민감한 부품은 고객에게 도달하기도 전에 손상될 수 있습니다.

ESD 보호 구역(EPA)

ESD 보호 구역은 정전하가 관리되는 통제된 작업 공간입니다. 이곳은 접지된 작업 표면, 손목 밴드, ESD 바닥재, 전도성 용기, 이오나이저, 습도 제어 및 인가된 도구를 포함할 수 있습니다.

목적은 전하 축적을 줄이고 안전한 방전 경로를 제공하는 것입니다. 작업자는 민감한 부품을 다루기 전에 규칙을 숙지해야 합니다.

작업자 접지

사람은 정전기 방전의 주요 발생원입니다. 손목 밴드, 힐 그라운더, 전도성 신발, ESD 바닥 및 접지 점검은 인체 방전 위험을 낮추기 위해 사용됩니다.

접지 장치는 정기적으로 점검되어야 합니다. 착용은 했으나 올바르게 연결되지 않은 손목 밴드는 잘못된 확신을 줄 수 있습니다.

ESD 안전 포장

민감한 부품 및 회로 기판은 적절한 ESD 보호 포장재에 보관 및 운송되어야 합니다. 일반 플라스틱 봉지나 발포 폼은 정전기를 발생시킬 수 있으므로 ESD 보호용으로 특별히 설계되지 않았다면 민감한 전자 장치에 사용해서는 안 됩니다.

포장 선택 시 품목이 차폐, 저대전성, 완충, 방습 또는 라벨 부착을 필요로 하는지 고려해야 합니다.

교육 및 검증

교육은 직원이 ESD 관리가 중요한 이유와 절차를 준수하는 방법을 이해하도록 돕습니다. 검증은 감사, 저항 점검, 워크스테이션 검사 및 공정 검토를 통해 프로그램이 작동하고 있음을 확인합니다.

교육과 검증 없이는 ESD 규칙이 서류상으로만 존재하고 일상적인 핸들링에서는 실패할 수 있습니다.

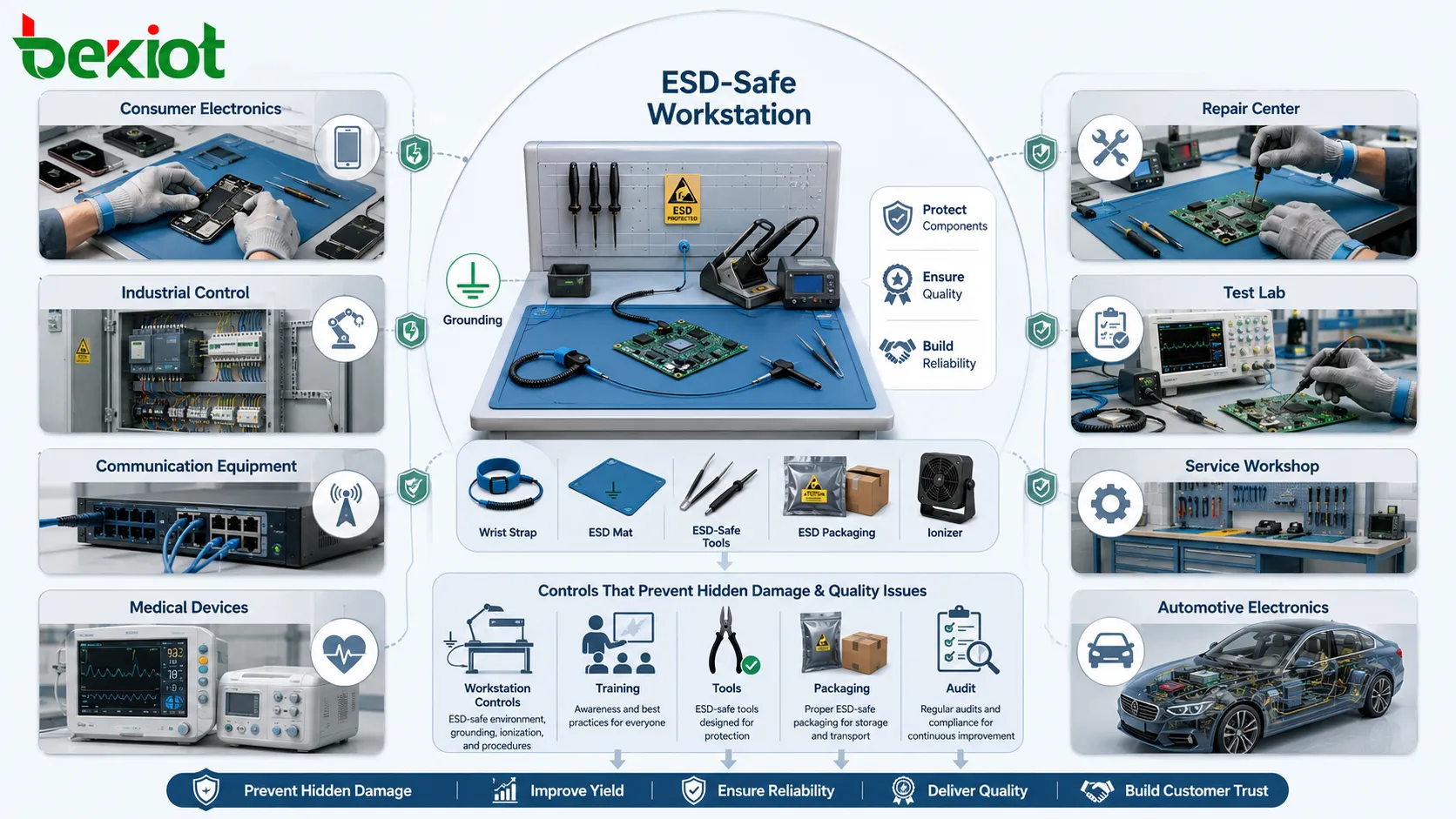

다양한 시스템에서의 적용

ESD 보호는 전자 기기가 접촉, 취급, 설치, 서비스 또는 외부 인터페이스에 연결되는 모든 곳에 필요합니다. 요구되는 보호 수준은 환경과 위험에 따라 달라집니다.

소비자 가전

휴대폰, 태블릿, 노트북, 웨어러블 기기, 게임 컨트롤러, 헤드폰, 스마트 홈 기기 및 충전기는 사용자가 자주 접촉합니다. 버튼, 화면, 포트, 케이스 및 커넥터는 일상적인 ESD 상황을 견뎌야 합니다.

훌륭한 ESD 설계는 재시작, 터치 불량, 포트 손상, 충전 문제 및 사용자 눈에 띄는 오작동을 방지하는 데 도움을 줍니다.

산업 제어 시스템

산업용 컨트롤러, HMI, 센서, PLC 모듈, 모터 드라이브 및 원격 I/O 장치는 전기적으로 노이즈가 많은 환경에 설치될 수 있습니다. 작업자는 정상 업무 중에 패널, 케이블, 단자 및 금속 함체를 접촉할 수 있습니다.

산업용 ESD 보호는 EMC 설계, 접지, 캐비닛 배선, 차폐 및 서지 보호와 함께 조정되어야 합니다.

통신 및 인터컴 장비

통신 기기에는 핸드셋, 스피커, 마이크, 버튼, 이더넷 포트, 전원 입력부, 릴레이 출력부 및 사용자 접근 가능 패널이 포함되는 경우가 많습니다. 이러한 접촉점과 인터페이스는 ESD 고려가 필요합니다.

실외 도움요청 지점이나 시설 통신 프로젝트에서는 Becke Telcom BHP-SOS 인터컴 시리즈를 고려할 수 있으며, 이때 견고한 비상 호출, 버튼 상호작용 및 인터페이스 보호가 현장 접지 및 설치 조건과 함께 검토되어야 합니다.

의료 및 실험실 기기

의료 및 실험실 장비에는 민감한 센서, 디스플레이, 측정 회로 및 데이터 인터페이스가 포함될 수 있습니다. ESD는 정확도, 신뢰성 또는 장비 가용성에 영향을 줄 수 있습니다.

설계 및 핸들링 절차는 기기 위험 수준, 작동 환경 및 규제 요건과 일치되어야 합니다.

자동차 및 교통 시스템

차량, 철도 시스템, 충전소, 티켓 발매기, 승객 정보 디스플레이 및 교통 터미널은 빈번한 사람 접촉과 변화하는 환경 조건에 직면합니다.

ESD 보호는 버튼, 화면, 커넥터, 통신 모듈 및 제어 전자 장치의 신뢰성 향상에 도움을 줍니다.

제조 및 수리 워크스테이션

전자제품 제조, 수리 센터, 시험 연구소 및 서비스 작업장은 핸들링 중 ESD를 반드시 관리해야 합니다. 부품은 보호된 제품으로 조립되기 전에 더 취약할 수 있습니다.

워크스테이션 통제, 교육, 도구, 포장 및 감사는 잠재 손상과 품질 문제를 줄이는 데 필수적입니다.

일반적인 ESD 문제

ESD 문제는 명백한 하드웨어 고장이나 미묘한 불안정성으로 나타날 수 있습니다. 방전 현상은 빠르고 흔히 눈에 보이지 않기 때문에, 체계적인 시험 없이는 근본 원인을 찾기 어려울 수 있습니다.

예기치 않은 장치 재시작

사용자가 버튼, 케이블, 금속 프레임 또는 커넥터를 만질 때 기기가 재시작할 수 있습니다. 이는 방전 에너지가 리셋 라인, 전원 회로, 통신 인터페이스 또는 프로세서 핀으로 유입되고 있음을 시사할 수 있습니다.

접지 개선, 보호 부품, 필터링, 레이아웃 변경 및 함체 설계가 필요할 수 있습니다.

통신 포트 고장

이더넷, USB, 시리얼, 오디오, 무전압 접점 및 전원 입력과 같은 포트는 ESD 현상에 의해 손상될 수 있습니다. 고장은 연결 끊김, 간헐적 통신, 높은 오류율 또는 완전한 포트 손상으로 나타날 수 있습니다.

인터페이스별 보호는 데이터 속도, 정전 용량 한계, 동작 전압 및 노출 수준에 따라 선택해야 합니다.

오경보 또는 입력 오류

ESD는 잘못된 입력 신호, 키 누름, 경보 이벤트, 센서 판독값 또는 제어 명령을 촉발할 수 있습니다. 이는 출입 통제, 경보 시스템, 산업 제어 및 비상 장치에서 특히 문제가 됩니다.

디바운싱, 필터링, 차폐, 접지 및 입력 보호가 오작동을 줄일 수 있습니다.

잠재적 신뢰성 불량

제품이 최종 시험을 통과했지만 생산이나 서비스 중에 ESD가 부품을 약화시켜 추후 고장 날 수 있습니다. 이러한 불량은 출하나 설치 후에 드러날 수 있으므로 비용이 많이 듭니다.

이것이 ESD 관리 프로그램이 제품 설계뿐 아니라 제조 및 수리 공정에서도 중요한 이유입니다.

선정 및 배치 고려사항

ESD 보호를 평가할 때 구매자와 엔지니어는 데이터시트 등급과 실제 설치 조건을 모두 검토해야 합니다. 제품 등급은 응용 분야, 배선, 접지 및 환경이 고려될 때만 의미가 있습니다.

공시된 시험 방법 확인

데이터시트에 ESD 값이 명시되어 있더라도, 그 등급이 접촉 방전, 기중 방전, HBM, CDM 혹은 다른 시험 방법을 참조하는지 함께 나타나야 합니다. 이들은 서로 대체될 수 없습니다.

완제품의 경우, 시스템 레벨 내성 시험이 부품 전용 등급보다 대개 더 적절합니다.

노출된 접촉점 검토

사용자가 접촉하는 모든 부분은 검토되어야 합니다. 버튼, 손잡이, 스크린, 커넥터 셸, 키패드, 금속 하우징, 나사 및 외부 포트가 방전 지점이 될 수 있습니다.

공공 또는 산업용 기기에서는 실내 소비자 제품보다 접촉점이 더 빈번하고 더 강한 ESD 현상에 노출될 수 있습니다.

설치 접지 고려

ESD 보호는 흔히 접지와 본딩에 의존합니다. 설치 환경이 적절한 기준 전위나 방전 경로를 제공하지 못하면 보호 효과가 떨어질 수 있습니다.

실외 함체, 금속 폴, 제어 패널, 랙, 차폐 케이블 및 전원 시스템은 전체 설비의 일부로 검토되어야 합니다.

ESD와 EMC·서지 보호의 조화

ESD는 전자파 적합성(EMC)의 한 부분입니다. 제품은 전기적 빠른 과도 현상, 서지, 방사 간섭, 전도 간섭 및 낙뢰 관련 이벤트에 대한 보호도 필요할 수 있습니다.

실외 및 산업용 시스템의 경우, ESD 보호는 더 광범위한 EMC 및 서지 보호 설계와 별개로 다루기보다 함께 조정되어야 합니다.

ESD 보호 모범 사례

훌륭한 ESD 보호는 제품 설계, 통제된 핸들링, 올바른 설치 및 정기 점검을 결합합니다. 단일 조치로 모든 ESD 위험을 해결할 수는 없습니다.

초기 설계 단계에서 보호 반영

ESD 보호는 제품 설계 초기부터 포함되어야 합니다. 적합성 시험 이후까지 기다리면 까다로운 재설계, 추가 비용 및 레이아웃 타협으로 이어지기 쉽습니다.

초기 계획을 통해 엔지니어는 보호 부품을 올바르게 배치하고, 방전 경로를 형성하고, 함체를 설계하고, 적절한 커넥터를 선택할 수 있습니다.

다중 계층 보호 사용

다중 계층 보호는 기계적 이격, 차폐, 접지, TVS 다이오드, 필터링, 절연, 소프트웨어 복구 및 핸들링 통제를 포함할 수 있습니다.

한 계층이 불완전하더라도 다른 계층이 위험을 낮추는 데 도움이 됩니다. 이 방식은 단일 부품에만 의존하는 것보다 더 견고합니다.

작업장 통제

제조 및 수리 시에는 ESD 안전 작업 구역, 접지 공구, 승인된 포장, 교육 및 검증을 사용하십시오. 민감한 기판을 일반 플라스틱, 발포 폼, 카펫 또는 비접지 표면 위에 올려두어서는 안 됩니다.

작업장 통제는 잠재 손상을 줄이고 장비가 현장에 투입되기 전에 제품 품질을 향상시킵니다.

실제 사용 시나리오 시험

ESD 시험은 실제 접촉점과 사용 패턴을 반영해야 합니다. 커넥터, 버튼, 금속 부품, 이음새, 포트 및 사용자 접근 가능 영역을 시험하십시오. 해당되는 경우 전원 인가 상태와 동작 조건을 모두 고려하십시오.

현실적인 시험은 단순한 실험실 점검으로는 드러나지 않을 수 있는 문제를 식별하는 데 도움이 됩니다.

등급 및 한계 문서화

ESD 등급, 시험 조건, 보호된 포트, 설치 요구사항 및 핸들링 주의사항을 명확하게 문서화해야 합니다. 유지보수 팀과 시스템 통합자는 전개 시 이 정보를 필요로 합니다.

명확한 문서화는 오용을 방지하고 제품이 견디도록 설계된 사항을 팀이 이해하도록 도와줍니다.

자주 묻는 질문

스파크가 보이지 않아도 ESD가 기기를 손상시킬 수 있나요?

그렇습니다. 많은 ESD 현상은 눈에 보이거나 느껴지기에는 너무 작지만, 민감한 전자 부품을 손상시키거나 잠재적 신뢰성 문제를 일으킬 만큼 강력합니다.

플라스틱 함체가 모든 ESD 문제를 예방하나요?

아닙니다. 플라스틱이 내부 회로와의 직접 접촉을 줄일 수는 있지만, 이음새, 버튼, 커넥터, 케이블, 나사 또는 근처 공극을 통해 방전이 여전히 유입될 수 있습니다. 함체 설계는 회로 보호와 함께 검토되어야 합니다.

어떤 기기들은 공장 시험을 통과하고도 나중에 ESD 때문에 고장 나는 이유는 무엇인가요?

잠재적 ESD 손상이 부품을 약화시키되 즉각적인 고장을 일으키지 않을 수 있습니다. 기기는 기본 시험에 통과하지만, 온도 변화, 반복 작동 또는 추가적인 전기적 스트레스 후에 추후 고장 날 수 있습니다.

ESD 보호와 서지 보호는 같은 것인가요?

아닙니다. ESD는 대개 정전기 및 사람이나 물체 접촉과 관련된 매우 빠른 방전 현상입니다. 서지 이벤트는 전력 계통, 스위칭 또는 낙뢰 관련 효과로 인한 더 높은 에너지의 과도 현상인 경우가 많습니다. 둘 다 보호가 필요할 수 있지만 설계 방법은 다릅니다.

서비스 기술자가 현장에서 ESD 위험을 줄이려면 어떻게 해야 하나요?

적절한 상황에서 ESD 손목 밴드를 사용하고, 일반 플라스틱 표면을 피하며, 기판을 보호 포장재에 보관하고, 자신과 도구를 올바르게 접지하며, 핸들링 절차를 통제하고, 노출된 부품을 불필요하게 만지지 않는 방법 등이 있습니다.

기기를 만질 때 재시작된다면 무엇을 점검해야 하나요?

접지, 함체 본딩, 버튼 및 커넥터 보호, PCB 레이아웃, 리셋 회로 필터링, 케이블 차폐, 전원 안정성 및 노출된 접촉점이 적절한 방전 경로를 갖추고 있는지 점검하십시오.
