5G NR에서는 캐리어 대역폭을 넓은 범위에서 구성할 수 있습니다. 최소 대역폭은 5MHz까지 작을 수 있고, 최대 지원 대역폭은 400MHz에 이를 수 있습니다. 이러한 광대역 설계는 5G 네트워크에 높은 용량 잠재력을 제공하지만, 사용자 장비에는 실제적인 과제를 만듭니다. 특히 서로 다른 단말이 서로 다른 하드웨어 능력, 비용 목표, 전력 소비 제한을 가질 때 더욱 그렇습니다.

모든 UE가 항상 전체 캐리어 대역폭을 지원해야 한다면 장치 복잡도는 크게 증가합니다. 더 넓은 대역폭은 더 높은 샘플링 속도, 더 강한 베이스밴드 처리 능력, 더 큰 RF 대역폭 지원, 더 많은 에너지 소비를 요구합니다. 많은 단말, 특히 비용 민감형 장치, IoT 단말, 산업용 데이터 유닛, 향후 RedCap 유형 장치에서는 대부분의 서비스 시나리오에서 전체 대역폭 동작이 필요하지 않습니다.

넓은 캐리어 대역폭에 더 나은 제어가 필요한 이유

5G 셀은 넓은 캐리어를 제공할 수 있지만, 모든 장치가 전체 주파수 범위를 모니터링하거나 송신할 필요는 없습니다. 고성능 스마트폰, 산업용 라우터, 저가 단말, 저능력 장치가 모두 같은 네트워크에 접속할 수 있지만, 이들의 대역폭 요구는 매우 다릅니다.

네트워크 계획 측면에서 이는 두 가지 주요 문제를 만듭니다. 첫째는 장치 비용입니다. UE가 더 넓은 대역폭을 지원하면 RF 프런트엔드, 베이스밴드 처리, 필터링, 샘플링 능력에 대한 요구가 높아집니다. 둘째는 전력 소비입니다. 광대역 수신과 송신은 보통 더 높은 샘플링 속도를 필요로 하며, 이는 전력 사용량을 증가시킵니다.

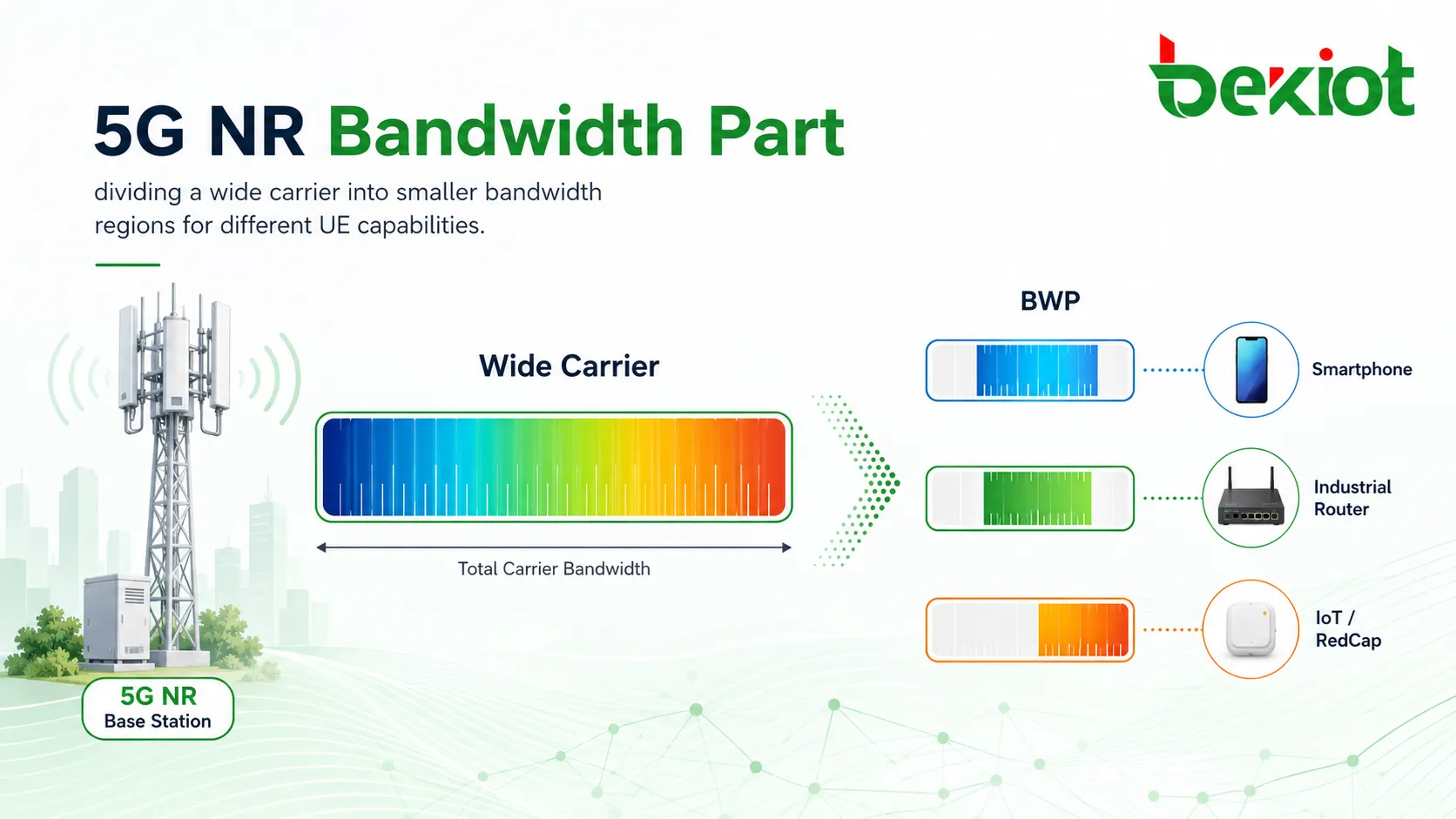

Bandwidth Part, 일반적으로 BWP로 줄여 부르는 기능은 이러한 문제를 해결하기 위해 도입되었습니다. UE가 전체 캐리어 대역폭에서 동작하도록 요구하는 대신, 네트워크는 해당 UE에 더 작은 연속 대역폭 구간을 구성할 수 있습니다. 단말은 구성된 범위 안에서만 동작하면서도 더 큰 5G NR 셀의 일부로 남을 수 있습니다.

BWP의 기본 개념

Bandwidth Part는 기지국이 UE를 위해 구성하는 연속적인 물리 자원 블록 집합입니다. 별도의 셀이 아닙니다. 서비스 캐리어 내부의 사용 가능한 대역폭 영역입니다. 네트워크는 UE 능력, 서비스 수요, 셀 전략, 무선 자원 조건에 따라 서로 다른 BWP를 구성할 수 있습니다.

예를 들어 NR 셀이 30MHz의 캐리어 대역폭을 가질 수 있습니다. 어떤 단말이 해당 주파수 대역에서 20MHz만 지원한다면, 기지국은 그 단말을 위해 20MHz BWP를 구성할 수 있습니다. 이렇게 하면 UE는 전체 셀 대역폭을 지원하지 않아도 네트워크에 접속하고 지원 범위 안에서 서비스를 사용할 수 있습니다.

이 메커니즘은 사업자와 시스템 설계자에게 더 큰 유연성을 제공합니다. 하나의 광대역 5G 셀은 고용량 사용자, 더 낮은 비용의 단말, 서비스 특화 장치를 동시에 수용할 수 있으며, 모든 장치에 같은 대역폭 능력을 강제하지 않아도 됩니다.

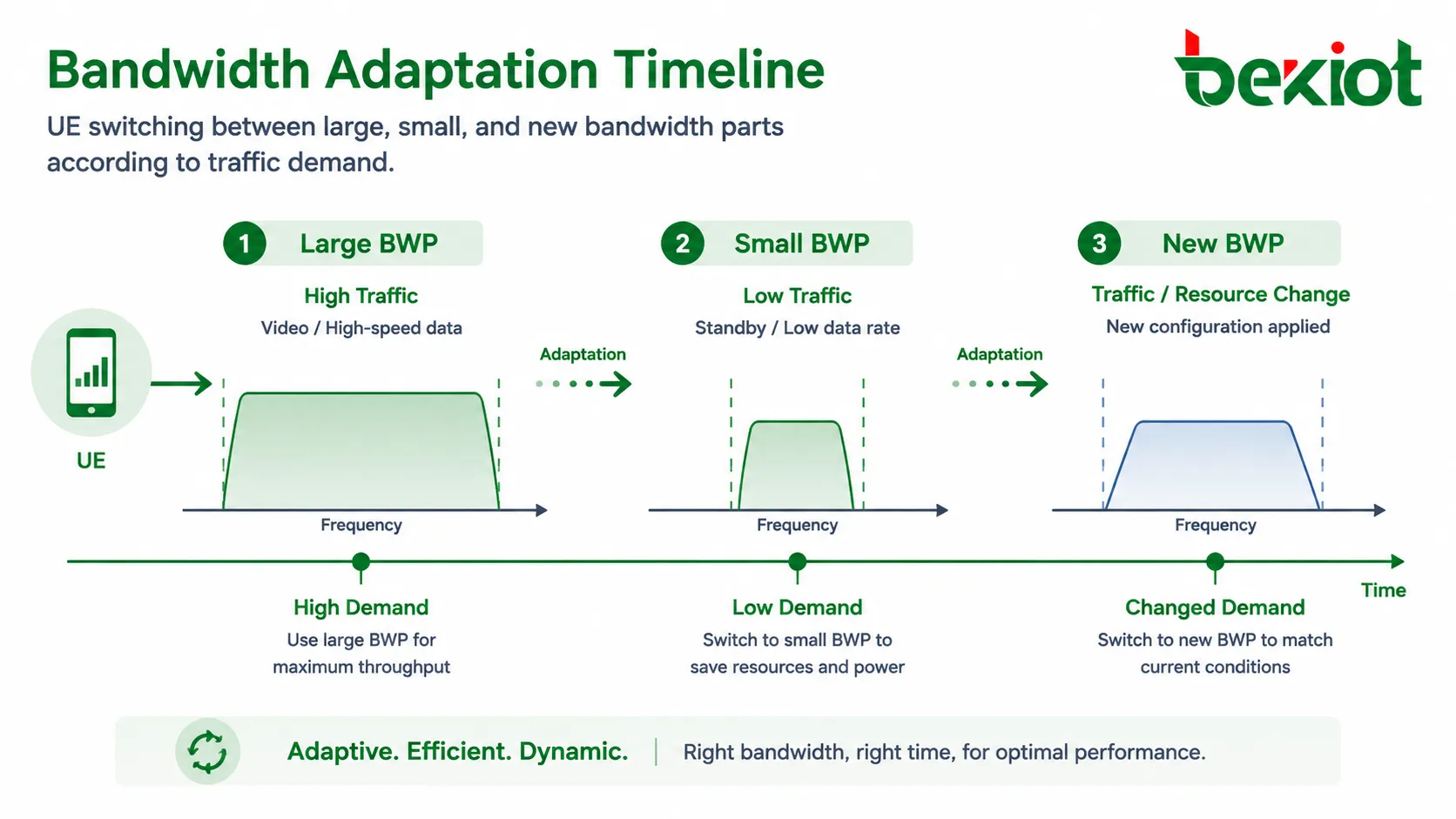

대역폭 적응이 작동하는 방식

UE가 네트워크에 접속한 뒤에는 여러 BWP가 해당 UE에 구성될 수 있습니다. 네트워크는 서비스 부하, 절전 전략, 사용 가능한 무선 자원에 따라 UE를 서로 다른 BWP 사이에서 전환할 수 있습니다. 이러한 동적 조정을 대역폭 적응이라고 합니다.

UE가 고속 데이터 전송, 비디오 업링크, 대용량 다운로드와 같은 높은 트래픽을 가질 때 네트워크는 더 넓은 BWP를 활성화할 수 있습니다. UE가 시그널링, 대기, 소량 데이터 전송, 저속 산업 텔레메트리와 같은 가벼운 트래픽을 가질 때 네트워크는 UE를 더 좁은 BWP로 이동시켜 불필요한 처리와 에너지 소비를 줄일 수 있습니다.

대역폭 적응은 이전에 사용하던 주파수 영역이 혼잡해질 때도 유용합니다. 어떤 BWP의 자원 영역이 압박을 받으면, 네트워크는 다른 BWP를 구성하거나 활성화하여 UE가 더 나은 자원 가용성으로 서비스를 계속할 수 있게 합니다.

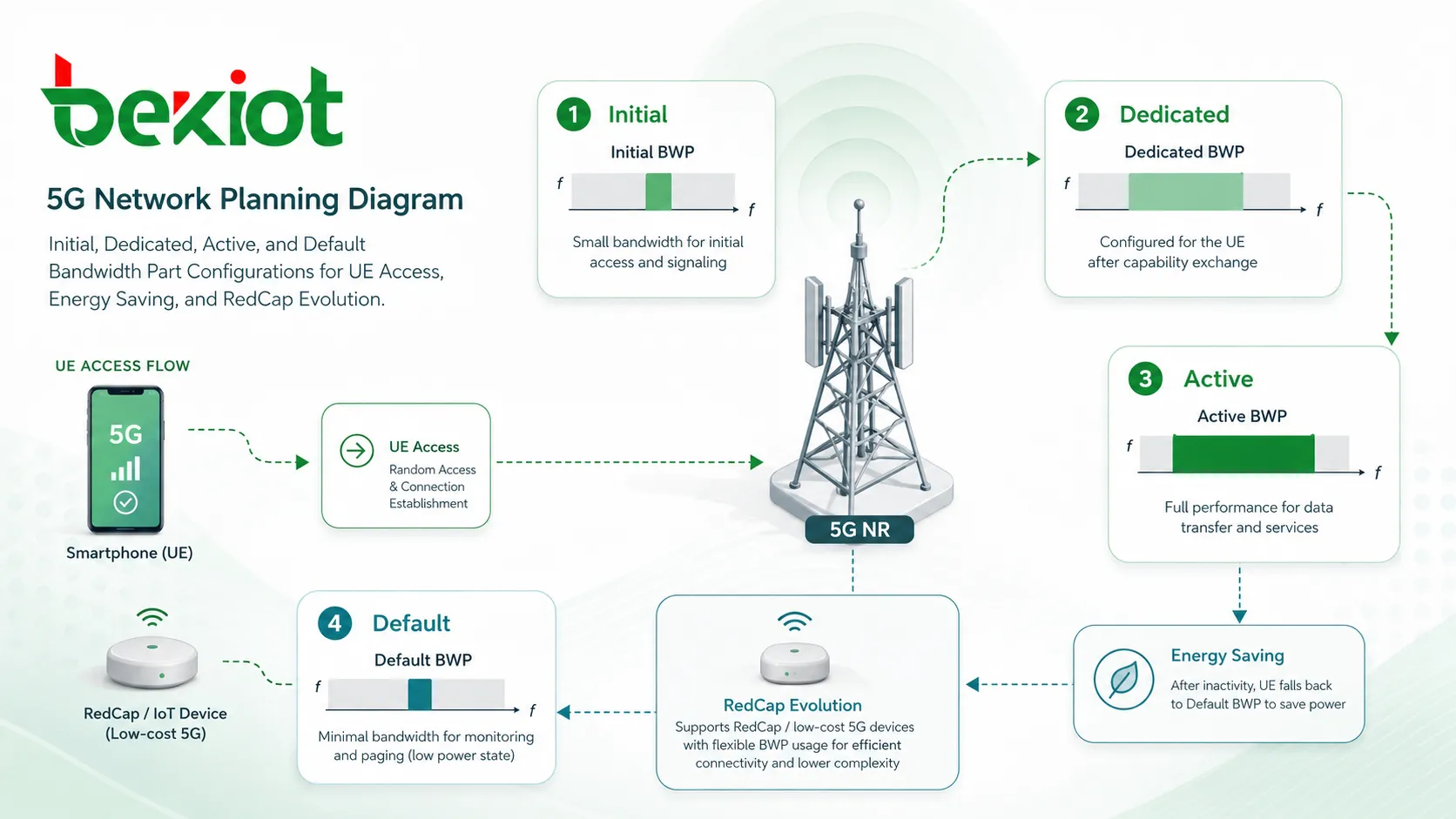

네 가지 일반적인 구성 유형

실제 5G NR 운용에서 BWP가 모두 같은 방식으로 사용되는 것은 아닙니다. 네트워크는 접속 단계, RRC 상태, 서비스 수요, 비활성 동작에 따라 서로 다른 유형의 BWP를 구성할 수 있습니다. 이러한 유형을 이해하는 것은 무선 계획, 기능 검증, 네트워크 문제 해결에 중요합니다.

초기 구성

초기 BWP는 초기 접속 절차에서 사용됩니다. 접속과 관련된 필수 메시지의 송수신을 지원합니다. 상향 초기 BWP와 하향 초기 BWP로 나눌 수 있습니다.

초기 접속에서 UE는 초기 BWP를 사용하여 RMSI와 OSI를 수신하고 랜덤 액세스 절차를 수행할 수 있습니다. 이 구성은 셀과 관련되며 UE가 더 전용적인 구성을 받기 전에 제어된 진입점을 제공합니다.

전용 구성

전용 BWP는 UE가 RRC 연결 상태일 때 구성됩니다. 하나의 UE에는 여러 전용 BWP가 구성될 수 있습니다. 프로토콜 설명에 따르면 하나의 UE에 최대 네 개의 BWP를 구성할 수 있어, 네트워크가 서로 다른 단말 능력과 트래픽 요구를 맞출 수 있습니다.

일반적인 대역폭 선택에는 주파수 범위, 구축 전략, 장치 지원에 따라 20MHz, 60MHz, 80MHz, 100MHz가 포함될 수 있습니다. FR2 운용에서는 현재 구성이 더 제한적이며, 100MHz 또는 200MHz 같은 대역폭 예시를 가진 하나의 전용 BWP가 구성될 수 있습니다.

활성 구성

활성 BWP는 RRC 연결 상태에서 UE가 현재 사용하는 BWP를 의미합니다. 여러 BWP가 구성될 수 있지만, UE는 동시에 하나의 초기 BWP 또는 전용 BWP만 활성화할 수 있습니다.

UE는 활성 BWP 범위 안에서 정보를 송수신합니다. 이 규칙은 UE 모니터링 동작을 제어하고 처리 부담을 줄이며 네트워크가 스케줄링을 더 효율적으로 조정할 수 있게 하므로 중요합니다.

기본 구성

기본 BWP는 BWP 비활성 타이머가 만료될 때 UE가 돌아가는 대역폭 부분입니다. 기본 BWP가 구성되어 있으면 UE는 비활성 후 해당 구성된 대역폭 부분로 되돌아갑니다. 기본 BWP가 구성되어 있지 않으면 초기 BWP가 대체 구성으로 사용될 수 있습니다.

이 메커니즘은 의미 있는 트래픽이 없을 때 UE가 넓은 활성 대역폭에 계속 머무르는 것을 방지합니다. 장치를 향후 스케줄링에 대비시킨 상태로 유지하면서 절전 동작을 지원합니다.

장치와 네트워크를 위한 기술적 이점

BWP의 첫 번째 이점은 단말 복잡도 감소입니다. UE가 항상 전체 캐리어 대역폭을 지원할 필요가 없기 때문에, 저비용 장치는 낮은 RF 및 베이스밴드 요구로 설계될 수 있습니다. 이는 5G 장치 생태계를 확장하고 더 다양한 단말 범주를 지원하는 데 도움이 됩니다.

두 번째 이점은 전력 절감입니다. 서비스 트래픽이 작을 때 UE는 더 좁은 대역폭 영역에서 동작할 수 있습니다. 이는 불필요한 광대역 모니터링과 처리를 줄이며, 배터리 구동 장치, 산업용 센서, 경량 단말, 향후 저능력 애플리케이션에 특히 가치가 있습니다.

세 번째 이점은 향후 호환성입니다. 5G가 새로운 기능이나 새로운 서비스 메커니즘을 도입할 때, 네트워크는 기존의 모든 대역폭 구성을 방해하지 않고 특정 능력을 특정 BWP에 배치할 수 있습니다. 이는 이전 장치와의 호환성을 유지하면서 기술 진화를 지원하기 쉽게 만듭니다.

Multi-BWP 설계가 유용한 경우

서로 다른 단말과 서비스가 같은 5G 셀을 공유해야 할 때 multi-BWP 설계는 가치가 있습니다. 더 작은 대역폭만 지원하는 단말도 자신의 능력에 맞는 BWP를 사용하여 더 큰 대역폭 네트워크에 접속할 수 있습니다.

또한 동적 에너지 절약을 지원합니다. UE는 트래픽 수요에 따라 큰 대역폭 영역과 작은 대역폭 영역 사이를 전환할 수 있습니다. 고처리량 서비스에는 더 넓은 BWP를 활성화할 수 있습니다. 저속 서비스나 비활성 기간에는 더 좁은 BWP가 전력 소비를 줄일 수 있습니다.

서로 다른 서비스가 서로 다른 BWP에 실릴 수도 있습니다. 예를 들어 하나의 BWP는 일반 데이터 트래픽용으로, 다른 하나는 저전력 운용용으로, 또 다른 하나는 새로운 서비스 기능이나 특수 스케줄링 전략용으로 계획될 수 있습니다. 이는 무선 엔지니어에게 서비스 분리와 자원 관리를 위한 더 유연한 도구를 제공합니다.

현장 계획 예시

BWP 구성은 전체 셀 대역폭, UE 능력, 서비스 수요, 구축 전략에 따라 달라집니다. 현장 네트워크 계획에서 TNR 및 FNR 시나리오는 실제 스펙트럼과 장치 요구에 맞도록 서로 다른 multi-BWP 조합을 사용할 수 있습니다.

RedCap 및 미래 장치와의 관계

BWP는 저능력 장치의 진화에도 중요합니다. RedCap 단말은 완전한 enhanced mobile broadband 능력이 필요하지 않은 시나리오를 위해 설계됩니다. 이러한 장치는 더 낮은 비용, 더 낮은 전력 소비, 산업 모니터링, 웨어러블, 비디오 센서, 스마트시티 노드, 기업 IoT 애플리케이션에 충분한 성능에 초점을 맞출 수 있습니다.

BWP는 더 큰 5G 캐리어 안의 더 작은 대역폭 영역에서 단말이 동작할 수 있게 하므로, 전체 대역폭 동작이 필요하지 않은 장치 범주에 유용한 기반을 제공합니다. 이로써 BWP는 장기적인 5G 네트워크 유연성의 중요한 부분이 됩니다.

엔지니어를 위한 구축 고려사항

BWP 전략을 설계할 때 엔지니어는 UE 능력, 서비스 조합, 커버리지 요구, 스케줄링 동작, 절전 목표를 고려해야 합니다. 더 넓은 BWP가 항상 더 좋은 것은 아닙니다. 처리량 잠재력을 높일 수 있지만, UE 처리 부하와 전력 소비도 증가시킬 수 있습니다.

더 좁은 BWP는 저속 트래픽에 유용하지만, 높은 데이터 속도나 낮은 스케줄링 지연이 필요한 서비스에는 적합하지 않을 수 있습니다. 따라서 BWP 계획은 단일 고정 대역폭 규칙이 아니라 실제 서비스 모델에 기반해야 합니다.

비활성 타이머도 신중하게 계획해야 합니다. 타이머가 너무 짧으면 UE가 너무 자주 되돌아가 제어 오버헤드를 증가시킬 수 있습니다. 너무 길면 UE가 필요한 것보다 더 오래 넓은 BWP에 머물러 절전 이점이 줄어들 수 있습니다.

결론

Bandwidth Part는 5G NR에서 캐리어 대역폭을 분할하고 관리하는 핵심 메커니즘입니다. 기지국이 모든 장치에 전체 캐리어 대역폭을 지원하도록 강제하는 대신 UE에 연속적인 대역폭 영역을 구성할 수 있게 합니다. 이는 UE 비용을 낮추고, 전력 소비를 줄이며, 서비스 유연성을 개선하고, 향후 5G 진화를 지원하는 데 도움이 됩니다.

BWP의 가치는 대역폭 감소에만 있지 않습니다. 진정한 강점은 적응형 제어입니다. UE는 트래픽 수요가 높을 때 더 큰 대역폭을 사용하고, 수요가 낮을 때 더 작은 대역폭으로 이동하며, 단말 능력과 네트워크 전략에 따라 적절한 자원 범위 안에서 동작할 수 있습니다. 5G 네트워크 계획에서 BWP는 무선 효율, 장치 다양성, 장기 서비스 진화를 연결하는 실용적인 도구 중 하나입니다.

FAQ

BWP는 캐리어 대역폭과 같은 것인가요?

아닙니다. 캐리어 대역폭은 셀에 구성된 전체 대역폭이며, BWP는 그 캐리어 안의 더 작은 연속 대역폭 영역입니다. UE는 전체 캐리어 대역폭을 사용하지 않고도 BWP 안에서 동작할 수 있습니다.

같은 셀의 서로 다른 사용자가 서로 다른 BWP를 사용할 수 있나요?

예. 서로 다른 UE는 장치 능력, 서비스 수요, 무선 자원 계획에 따라 서로 다른 BWP로 구성될 수 있습니다. 이것이 혼합 장치 5G 네트워크에서 BWP가 유용한 이유 중 하나입니다.

BWP 전환이 사용자 서비스를 중단시키나요?

BWP 전환은 네트워크에 의해 제어되고 프로토콜 절차를 통해 조정되도록 설계되었습니다. 잘 계획된 네트워크에서는 전환이 서비스 연속성을 지원해야 하지만, 잘못된 구성은 사용자 경험이나 스케줄링 효율에 영향을 줄 수 있습니다.

BWP가 저가 5G 단말에 중요한 이유는 무엇인가요?

저가 단말은 전체 캐리어 대역폭이 필요하지 않을 수 있습니다. BWP는 이러한 장치가 더 작은 대역폭 범위에서 동작하도록 하여 하드웨어 요구사항을 줄이면서도 더 큰 5G 네트워크에 접속할 수 있게 합니다.

BWP 성능을 검증할 때 무엇을 테스트해야 하나요?

엔지니어는 접속 동작, 활성 BWP 전환, 비활성 타이머 만료 후 대체, 서로 다른 BWP 크기에서의 처리량, 전력 소비, 서로 다른 UE 범주와의 호환성을 테스트해야 합니다.
