터널 건설 팀은 지하 작업 영역, 터널 포털, 임시 현장 시설 및 프로젝트 사무실 등 여러 장소에서 작업하는 경우가 많습니다. 디지털 무전기는 터널 내부 작업자에게 효과적인 통신 수단을 제공할 수 있지만, 기술적 결정에는 무선 네트워크의 일부가 아닌 사람들이 자주 관여합니다. 프로젝트 엔지니어는 현장 사무실에 있을 수 있으며, 설계자, 장비 전문가 또는 기타 외부 전문가는 휴대폰이나 유선 전화로 참여해야 할 수도 있습니다. 이러한 통신 자원이 독립적으로 운영될 때, 다자간 기술 토론을 조직하는 데 실제 대화보다 더 오랜 시간이 걸릴 수 있습니다.

실용적인 해결책은 기존 무선 커버리지와 유선 네트워크를 유지하면서 통합된 지휘 및 디스패치 계층을 추가하는 것입니다. 터널 무선 시스템, 사무실 전화, PSTN 회선 및 IP 엔드포인트를 SIP 기반 통신으로 연결함으로써, 프로젝트는 현장 작업자, 프로젝트 엔지니어 및 원격 전문가 간의 단일 통신 경로를 생성할 수 있으며, 전체 현장 네트워크를 재구축할 필요가 없습니다.

분리된 네트워크가 조정을 지연시키는 이유

무선 통신은 현장 요원이 작업면, 장비 영역 및 임시 건설 구역 사이를 이동하면서 통신할 수 있기 때문에 터널 건설에 매우 적합합니다. 많은 프로젝트에서 건설 지역을 따라 안정적인 커버리지를 제공하기 위해 디지털 무선 중계기가 이미 배치되어 있습니다.

문제가 무선 네트워크 외부의 참여를 필요로 할 때 한계가 나타납니다. 건설 작업자는 무선으로 비정상적인 지질 상태, 장비 결함 또는 기술적 문제를 보고할 수 있지만, 프로젝트 엔지니어는 사무실 전화를 사용하고 있을 수 있습니다. 외부 전문가는 휴대폰이나 유선 전화 회선을 통해서만 연락이 가능할 수 있습니다.

무선 시스템, 사무실 전화 시스템 및 외부 전화 네트워크가 독립적으로 유지되면, 정보는 사람들 사이에서 수동으로 전달되어야 합니다. 한 사람이 현장 보고를 받고, 다른 사람이 프로젝트 사무실에 전화하며, 또 다른 사람이 외부 전문가에게 연락합니다. 복잡한 건설 문제가 발생하는 동안, 이 통신 체인은 모든 사람이 동시에 동일한 정보를 듣는 것을 어렵게 만들 수 있습니다.

따라서 통신 목표는 무선 네트워크를 대체하는 것이 아니라, 이미 사용 중인 시스템을 연결하여 다양한 참가자가 동일한 디스패치 및 자문 프로세스에 참여할 수 있도록 하는 것입니다.

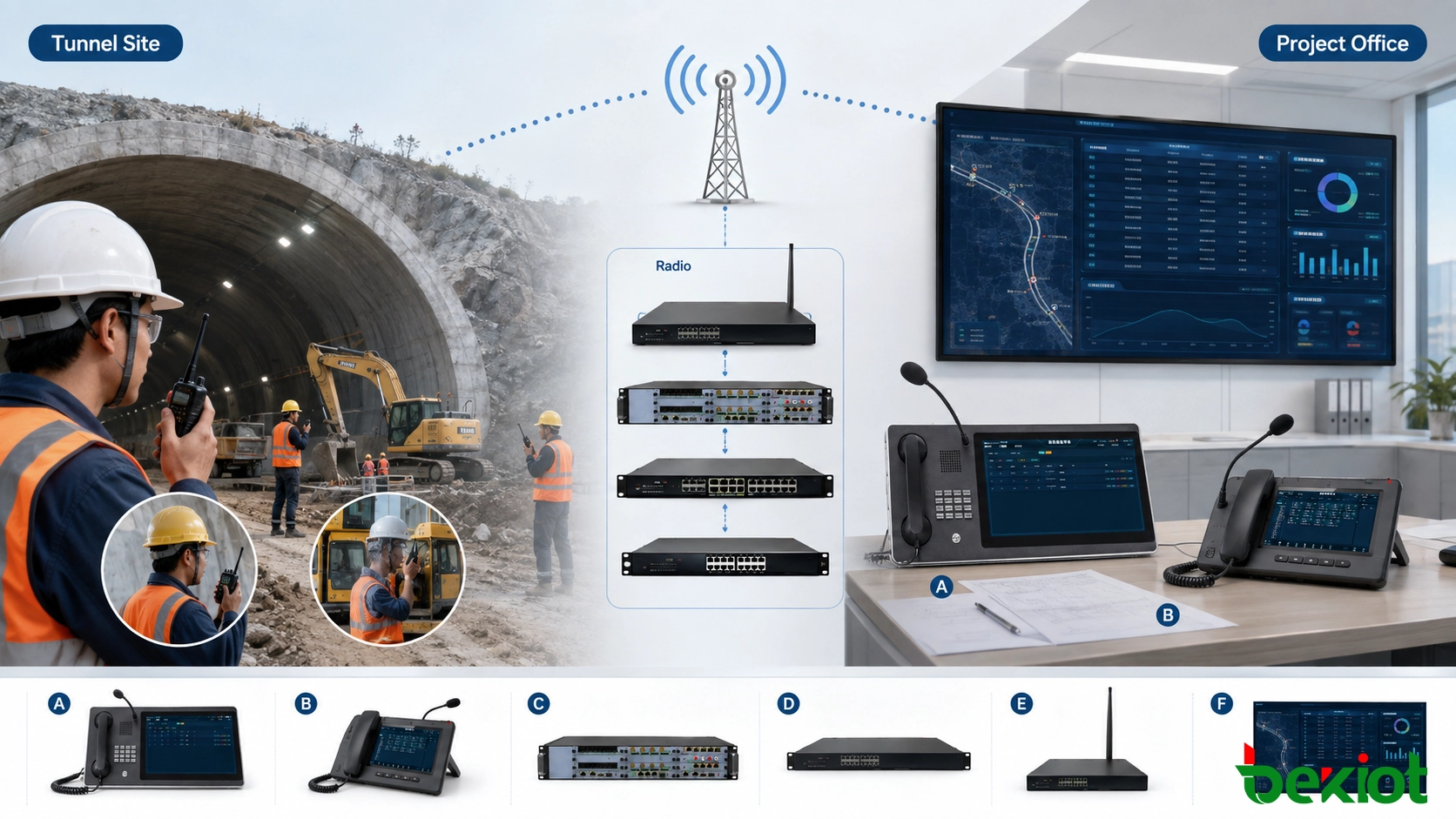

기존 현장 자원을 기반으로 구축

터널 건설 통신 시스템은 현장에서 이미 사용 가능할 수 있는 두 가지 인프라 자원을 활용할 수 있습니다: 기존 디지털 무선 중계기 네트워크와 건설 지역과 프로젝트 사무실 간의 유선 네트워크입니다.

건설 현장에서 디지털 무선 시스템은 적절한 무선 인터페이스 또는 게이트웨이를 통해 지휘 및 디스패치 플랫폼에 연결됩니다. 현장 요원은 기존 휴대용 무전기를 계속 사용하고, 디스패치 플랫폼은 무선 통신 그룹에 액세스할 수 있습니다.

프로젝트 사무실은 전화 환경을 유지할 수 있습니다. IP-PBX 또는 호환 가능한 통신 플랫폼은 아날로그 전화, IP 전화 및 외부 전화 회선을 연결할 수 있습니다. 네트워크 스위치는 사무실 통신 단말기에 IP 연결을 제공하고, PSTN 액세스를 통해 프로젝트 네트워크 외부의 참가자는 필요 시 일반 전화 서비스를 통해 참여할 수 있습니다.

현장 디스패치 측과 프로젝트 사무실은 현장의 기존 IP 네트워크를 통해 상호 연결됩니다. SIP는 호환되는 IP 통신 장비에 대한 공통 시그널링 방법을 제공하고, 이전에 분리된 시스템 간의 통신 설정을 가능하게 합니다.

이 접근 방식은 무선 커버리지와 기본 네트워크 인프라가 이미 운영 중인 건설 프로젝트에 특히 적합합니다. 현장 무전기를 교체하거나 사무실 통신을 재구축하는 대신, 프로젝트는 그들 사이에 통합 계층을 추가합니다.

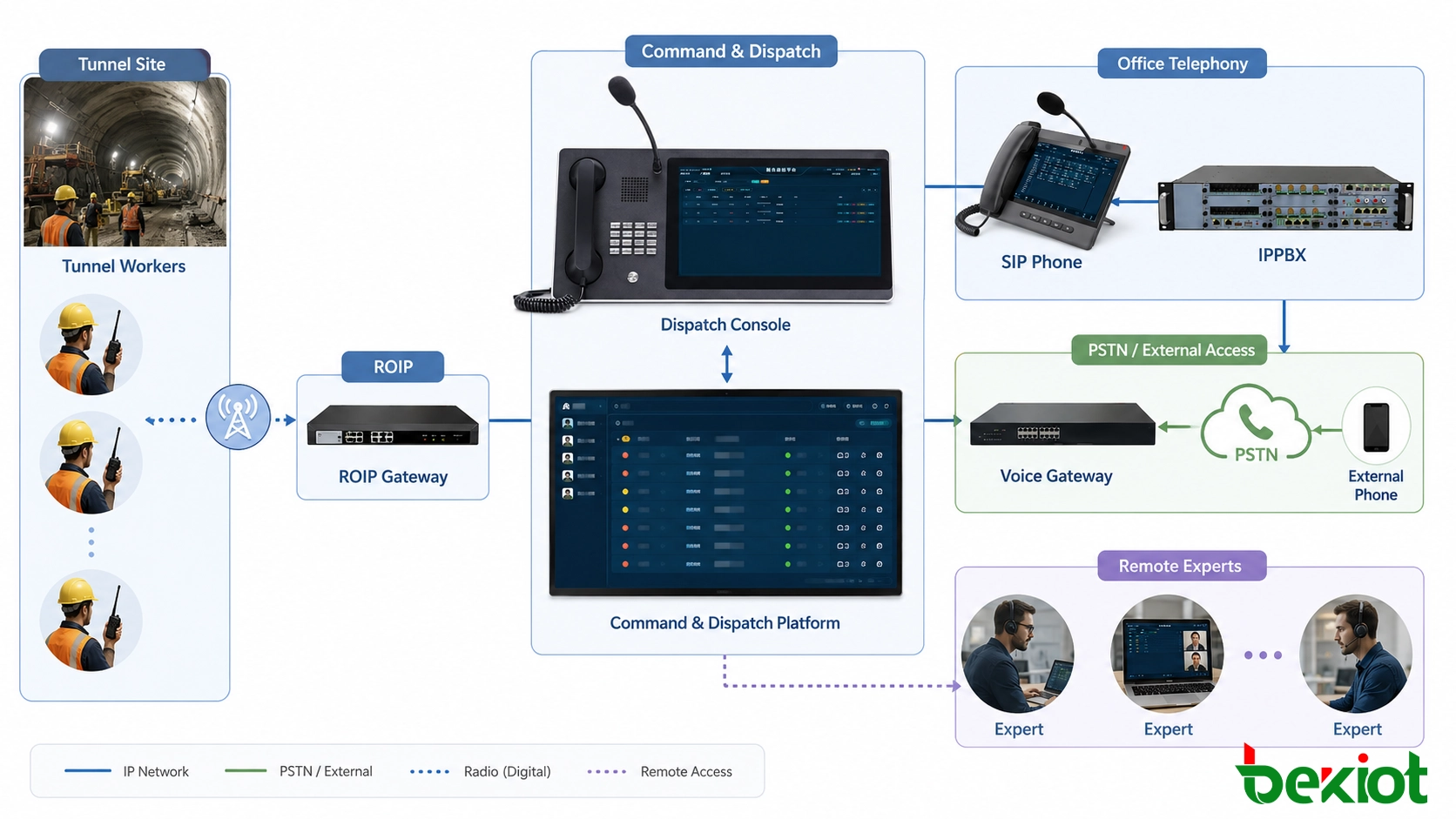

통합 아키텍처의 작동 방식

전체 아키텍처는 현장 통신 측, 프로젝트 사무실 및 외부 참가자로 나눌 수 있습니다.

현장 통신

터널 내부 및 주변의 작업자는 디지털 휴대용 무전기를 통해 계속 통신합니다. 기존 무선 중계기는 건설 지역 전체의 커버리지를 유지합니다. 무선 시스템은 디스패치 플랫폼에 연결되어 무선 사용자가 디스패처의 승인을 받은 경우 원래 토크 그룹 외부의 참가자와 통신할 수 있습니다.

프로젝트 사무실 통신

프로젝트 사무실은 IP 통신 네트워크를 통해 전화 자원을 연결합니다. 기존 인프라에 따라 이러한 자원에는 아날로그 전화, SIP 전화, 사무실 내선 및 외부 전화 회선이 포함될 수 있습니다.

디스패처는 전용 디스패치 단말기 또는 브라우저 기반 디스패치 인터페이스를 사용하여 통신 자원을 보고 통화를 시작할 수 있습니다. 이를 통해 현장 요원이 정상적인 무선 작동을 변경할 필요 없이 중앙 운영 위치가 생성됩니다.

외부 전문가 액세스

외부 전문가는 반드시 전용 터널 통신 장비가 필요하지 않습니다. PSTN 또는 적절한 외부 전화 연결이 가능한 경우, 전문가는 휴대폰이나 유선 전화를 사용하여 참여할 수 있습니다.

이는 터널 건설에 중요합니다. 기술적 문제를 해결하는 데 필요한 사람들이 여러 위치에 분산되어 있을 수 있기 때문입니다. 장비 공급업체, 설계 엔지니어, 지반 전문가 또는 기타 기술 요원은 먼저 현장으로 이동하지 않고도 통신 세션에 참여할 수 있습니다.

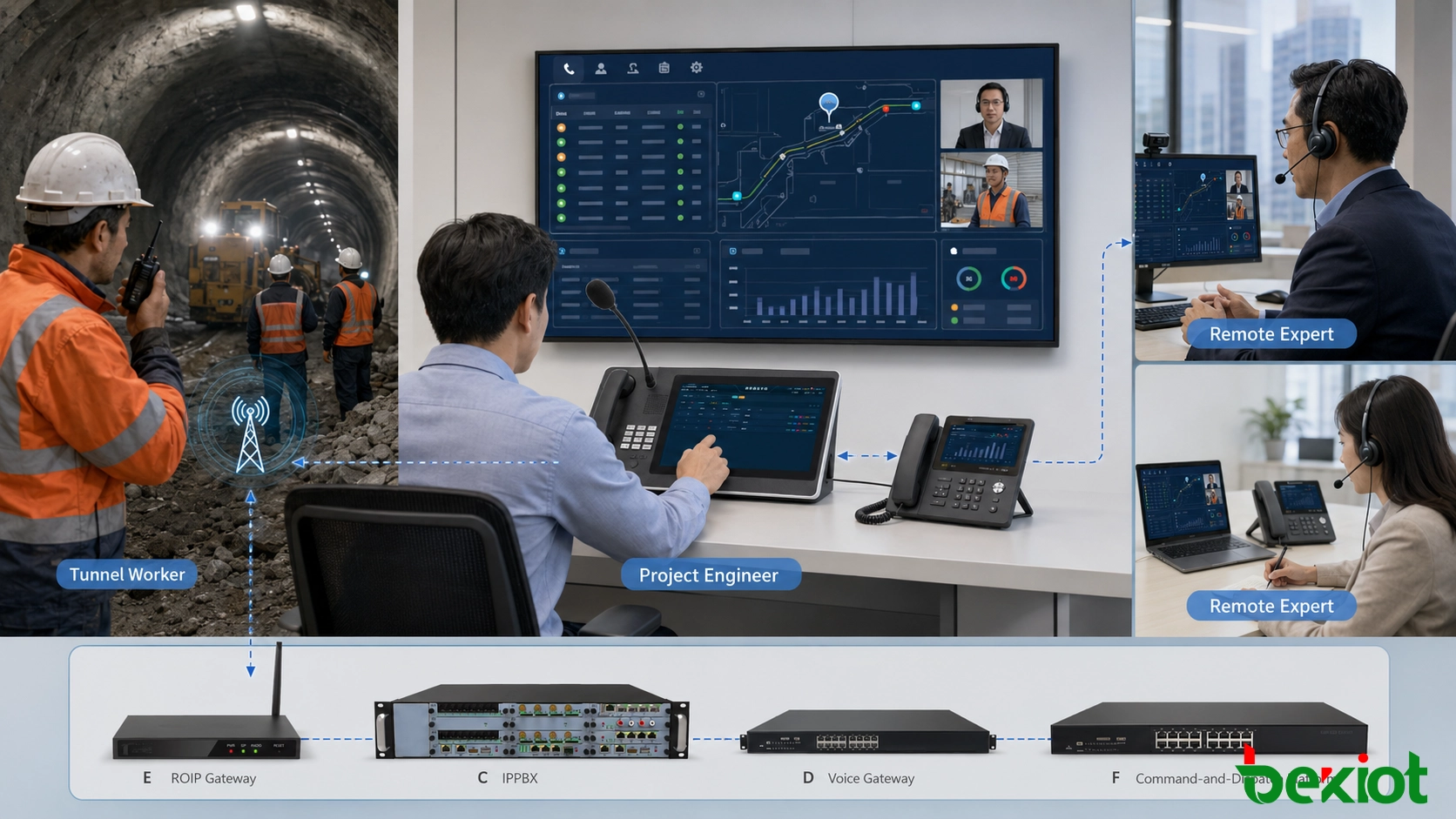

현장 보고에서 전문가 자문까지

건설 문제가 즉각적인 기술적 논의를 필요로 할 때 시스템의 주요 가치가 분명해집니다.

현장 작업자는 먼저 휴대용 무전기를 통해 상황을 보고합니다. 무선 그룹이 디스패치 플랫폼에 연결되어 있기 때문에, 디스패처 또는 프로젝트 엔지니어는 별도의 수동 통신 경로를 설정하지 않고도 정보를 수신할 수 있습니다.

추가 기술 지원이 필요한 경우, 디스패처는 내선 또는 SIP 전화를 통해 관련 사무실 직원에게 연락할 수 있습니다. 그런 다음 사용 가능한 외부 전화 연결을 통해 외부 전문가를 추가할 수 있습니다.

참가자들은 동일한 음성 회의에 참여하여 터널 현장의 사람, 프로젝트 사무실 엔지니어 및 원격 전문가가 문제를 직접 논의할 수 있습니다. 현장 작업자는 실제 상태를 설명하고, 프로젝트 직원은 건설 정보를 제공하며, 전문가는 반복적인 메시지 전달에 의존하지 않고 질문할 수 있습니다.

이 워크플로는 기술적 결정이 여러 중간 통화를 통해 요약하기 어려운 정보에 의존할 때 특히 유용합니다. 참가자를 한 세션에 유지하면 오해를 줄이고 기술 전문가가 문제에 가장 가까운 직원에게 직접 액세스할 수 있습니다.

동일한 통신 경로는 운영 조정도 지원할 수 있습니다. 디스패처는 여러 개의 관련 없는 통신 시스템을 운영하는 대신 하나의 플랫폼에서 현장 무선 그룹, 사무실 직원 및 외부 전화 사용자와 통신할 수 있습니다.

일상 운영을 위한 통합 디스패치

원격 기술 자문이 중요한 사용 사례이지만, 통합 통신 플랫폼은 일상적인 건설 조정도 지원할 수 있습니다.

디스패치 직원은 전용 단말기 또는 웹 인터페이스를 사용하여 다양한 사용자와의 통신을 시작할 수 있습니다. 디스패처는 사람이 어떤 통신 시스템에 속하는지 기억하는 대신 통합 통신 환경에서 작업하고 필요한 현장 그룹, 사무실 내선 또는 전화 사용자를 선택할 수 있습니다.

이는 터널과 프로젝트 사무실 간의 작업 조정 시 유용합니다. 건설 진행 상황, 장비 배치, 유지 관리 작업 및 임시 운영 지침에는 종종 다른 단말기를 사용하는 사람들이 관여합니다. 상호 연결을 통해 이러한 사용자는 부서별로 새로운 통신 네트워크를 만들지 않고도 통신할 수 있습니다.

SIP 기반 통합은 시스템에 확장을 위한 실용적인 경로도 제공합니다. 새로운 호환 IP 엔드포인트는 프로젝트 요구 사항에 따라 추가할 수 있으며, 기존 통신 자원을 계속 사용해야 하는 곳에는 적절한 게이트웨이를 사용할 수 있습니다.

그 결과는 한 통신 방법을 다른 방법으로 대체하는 것이 아니라, 기존 현장 통신과 중앙 집중식 지휘 기능을 결합한 시스템입니다.

터널 프로젝트의 장점

이 아키텍처의 주요 장점 중 하나는 이미 배치된 인프라를 재사용할 수 있는 능력입니다. 기존 디지털 무선 커버리지는 터널 작업자에게 계속 서비스를 제공할 수 있으며, 건설 현장과 프로젝트 사무실 간의 유선 네트워크는 통합 통신 시스템의 전송 네트워크가 됩니다.

이는 원래 통신 환경의 대규모 재구축 필요성을 줄여줍니다. 프로젝트는 사무실 또는 외부 사용자와의 통신을 가능하게 하기 위해 작동 중인 무선 인프라를 제거할 필요가 없습니다.

두 번째 장점은 시스템 간 디스패치입니다. 디지털 무선 사용자, 아날로그 전화 사용자, 외부 전화 사용자 및 IP 전화 사용자는 원래 단말기가 다른 액세스 방법을 사용하더라도 조정된 통신 프로세스에 참여할 수 있습니다.

세 번째 장점은 더 빠른 다자간 자문입니다. 디스패처는 여러 개의 개별 통화를 통해 현장 보고를 중계하는 대신 관련 직원을 하나의 음성 세션으로 구성할 수 있습니다. 이는 건설 현장과 문제 평가를 담당하는 기술 전문가 간의 통신 경로를 단축할 수 있습니다.

동일한 아키텍처는 긴급 조정도 강화할 수 있습니다. 지하에서 사고가 발생하면 디스패치 위치는 현장 무선 요원과 통신하는 동시에 프로젝트 관리 또는 기타 승인된 외부 자원에 연락할 수 있습니다. 따라서 시스템은 일상적인 건설 통신과 더 넓은 조정이 필요한 상황을 모두 지원합니다.

무선 및 전화 자원이 이미 존재하는 터널 프로젝트의 경우, 가장 중요한 설계 원칙은 상호 운용성입니다. 시스템은 그들 옆에 또 다른 고립된 네트워크를 만드는 대신 유용한 통신 자산을 연결해야 합니다.

관련 시스템: Becke 지휘 및 디스패치 시스템

배포 계획

구현 전에 프로젝트는 먼저 어떤 통신 자원이 이미 사용 가능한지 파악해야 합니다. 이에는 일반적으로 무선 커버리지 영역, 디지털 중계기 인프라, 터널과 사무실 간의 IP 네트워크, 사무실 전화 환경 및 사용 가능한 외부 전화 액세스가 포함됩니다.

그런 다음 이러한 기존 자원을 중심으로 통합 인터페이스를 계획할 수 있습니다. 무선 통신은 정상적인 현장 운영에 영향을 주지 않고 연결되어야 하며, SIP 및 전화 자원은 디스패치 직원이 필요한 사용자에게 효율적으로 도달할 수 있도록 구성되어야 합니다.

건설 지역과 프로젝트 사무실 간의 네트워크 연결도 시스템 계획 중에 고려해야 합니다. 원래 솔루션은 두 위치 간의 통신을 위해 기존 유선 네트워크에 의존하기 때문에, 안정적인 IP 연결은 전체 배포의 중요한 부분입니다.

사용자 조직도 마찬가지로 중요합니다. 무선 그룹, 사무실 내선 및 외부 연락처는 실제 건설 책임에 따라 구성되어 디스패처가 기술 자문 또는 긴급 대응에 필요한 사람들을 신속하게 식별할 수 있도록 해야 합니다.

최종 구성은 고정된 장비 목록을 사용하는 대신 각 터널 프로젝트의 통신 자원 및 작업 절차를 따라야 합니다. 목표는 현장 운영, 프로젝트 관리 및 원격 기술 지원 간의 실용적인 연결을 만드는 것입니다.

최종 참고 사항

터널 건설 통신이 항상 완전히 새로운 네트워크를 필요로 하는 것은 아닙니다. 디지털 무선 커버리지와 현장 네트워킹이 이미 사용 가능한 경우, 통합 지휘 및 디스패치 시스템은 해당 자원을 사무실 전화, IP 통신 및 외부 전화 사용자와 연결할 수 있습니다.

핵심 개선점은 통신 경로 자체입니다. 현장 작업자는 익숙한 무선 시스템을 계속 사용할 수 있고, 프로젝트 엔지니어는 사무실 통신 단말기를 사용할 수 있으며, 원격 전문가는 기존 전화 액세스를 통해 참여할 수 있습니다. 디스패처는 조정된 논의가 필요할 때 이러한 다양한 참가자를 한데 모읍니다.

기존 시스템을 별도로 운영하는 대신 연결함으로써, 터널 프로젝트는 건설 현장과 기술 의사 결정자 간의 더 직접적인 통신을 확립하고, 일일 조정을 개선하며, 긴급 기술 또는 운영 문제를 처리하기 위한 더 효율적인 메커니즘을 제공할 수 있습니다.

FAQ

터널이 진행됨에 따라 시스템을 확장할 수 있습니까?

네. 현장 무선 커버리지와 네트워크 연결이 새로운 작업 영역에 맞게 조정된다는 전제 하에, 건설 진행에 따라 통신 아키텍처를 확장할 수 있습니다. 확장 계획은 실제 터널 레이아웃과 건설 단계를 따라야 합니다.

외부 전문가가 프로젝트 네트워크에 액세스해야 합니까?

반드시 그렇지는 않습니다. 프로젝트가 적절한 외부 전화 연결을 제공하는 경우, 승인된 전문가는 내부 건설 네트워크에 직접 연결되지 않고 휴대폰 또는 유선 전화 서비스를 통해 참여할 수 있습니다.

다른 계약업체를 별도로 구성할 수 있습니까?

네. 통신 사용자는 계약업체, 작업 구역, 책임 또는 운영 역할에 따라 그룹화할 수 있습니다. 적절한 그룹화는 디스패치 직원이 관련 없는 사용자를 포함하지 않고 올바른 팀에 연락하는 데 도움이 됩니다.

시운전 전에 무엇을 확인해야 합니까?

시운전은 무선 사용자와 사무실 사용자 간의 통신, 외부 통화 액세스, 다자간 회의 운영, 디스패처 액세스, 위치 간 네트워크 연결 및 임시 링크 중단 후 복구를 확인해야 합니다.
