GB28181은 다양한 네트워크와 관리 플랫폼 간에 비디오 감시 리소스를 연결하는 데 널리 사용됩니다. 실제 배포, 특히 카메라, NVR 및 비디오 플랫폼이 인터넷을 통해 통신하는 경우 한 가지 질문이 반복해서 나타납니다. GB28181 네트워크에 참여하는 모든 장치에 고정 공용 IP 주소가 필요한가요?

대부분의 배포에서 대답은 '아니오'입니다. 중앙 GB28181 플랫폼 또는 안정적인 등록 엔드포인트 역할을 하는 게이트웨이는 일반적으로 고정되고 도달 가능한 네트워크 주소가 필요합니다. 카메라, NVR 및 기타 프런트엔드 장치는 해당 플랫폼과 통신을 설정할 수 있고 필요한 시그널링 및 미디어 경로가 올바르게 구성된 한 일반적으로 라우터, 방화벽 또는 NAT 게이트웨이 뒤에 남아 있을 수 있습니다.

이 아키텍처는 GB28181이 SIP에서 파생된 등록 모델을 사용하기 때문에 가능합니다. 중앙 플랫폼이 영구적인 공용 IP 주소로 모든 카메라를 찾도록 요구하는 대신, 프런트엔드 장치가 서버에 적극적으로 등록하고 통신 상태를 유지합니다. 이는 특히 감시 장비가 지점, 산업 현장, 교통 시설, 캠퍼스, 창고 또는 기타 분산된 위치에 배포될 때 대규모 네트워크 간 비디오 통합을 더 실용적으로 만듭니다.

프로젝트 설계의 경우 따라서 단순히 정적 IP가 필요한지 여부보다는 엔지니어가 어떤 노드가 안정적인 서비스 주소를 제공해야 하는지, 원격 장치가 해당 노드에 어떻게 도달하는지, NAT가 어디에서 발생하는지, 시그널링 트래픽과 비디오 스트림이 모두 선택된 네트워크 경로를 통과할 수 있는지 판단하는 것이 더 유용한 질문입니다.

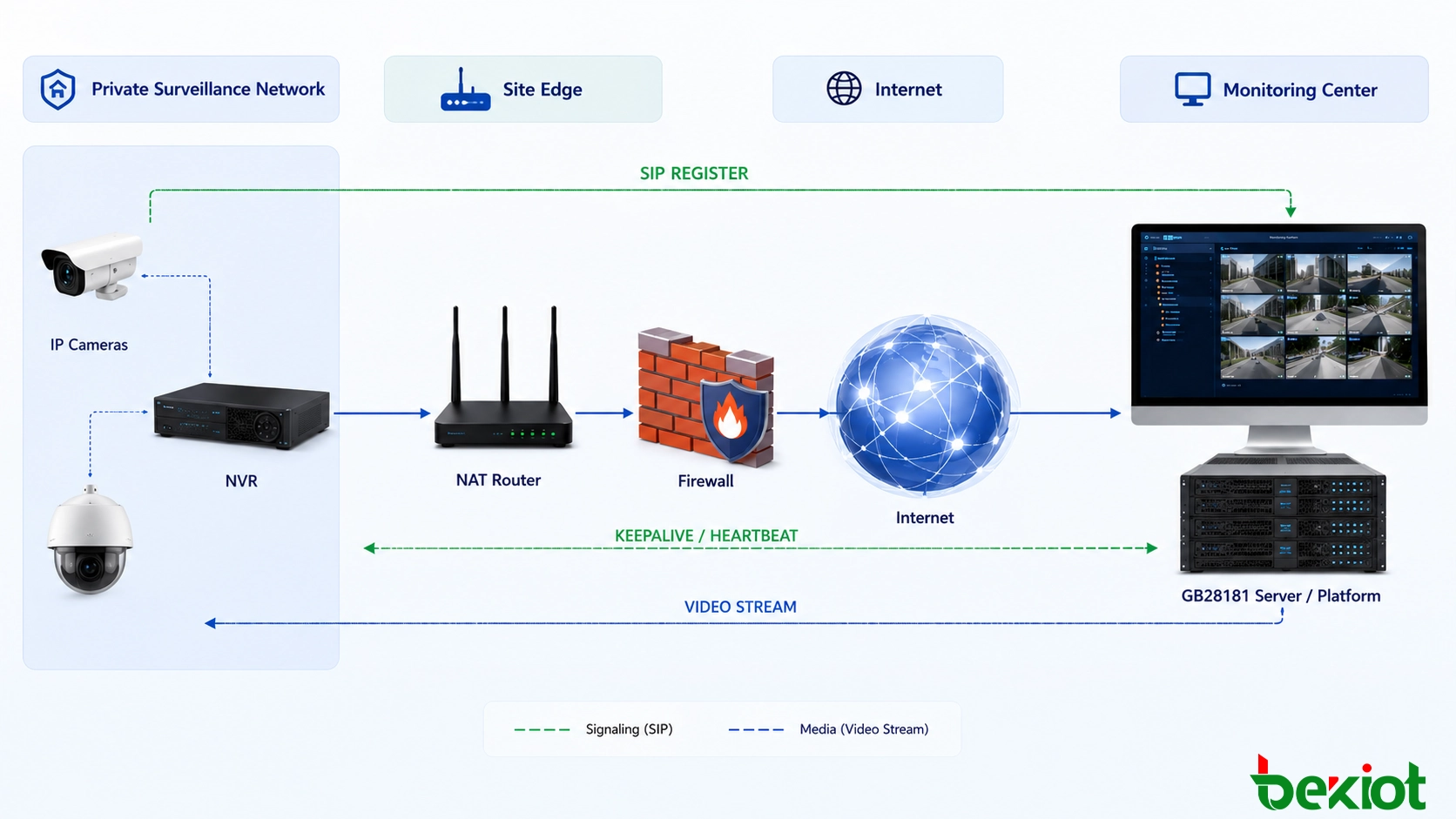

등록 아키텍처의 작동 방식

네트워크 요구 사항을 이해하는 유용한 방법은 GB28181 아키텍처를 SIP 통신 시스템과 비교하는 것입니다. 중앙 GB28181 플랫폼은 SIP 서버와 유사한 역할을 수행하고, NVR, 카메라, 비디오 게이트웨이 및 기타 액세스 장치는 등록된 엔드포인트처럼 동작합니다.

엔드포인트가 온라인 상태가 되면 구성된 플랫폼을 향해 등록을 시작합니다. 플랫폼은 구성된 장치 ID, 인증 정보, 서버 주소 및 통신 포트를 사용하여 장치를 식별하고 인증합니다. 등록 프로세스가 성공하면 플랫폼은 해당 엔드포인트와 논리적 관계를 유지할 수 있으며, 엔드포인트 자체가 영구적인 공용 인터넷 주소를 노출할 필요가 없습니다.

등록 후 장치는 정기적인 통신을 통해 온라인 상태를 계속 유지합니다. 분산 배포에서 이는 카메라나 NVR이 외부 네트워크 정보가 시간이 지남에 따라 변경될 수 있는 라우터 뒤에서 작동할 수 있기 때문에 중요합니다. 엔드포인트가 알려진 플랫폼 주소와의 통신을 재설정할 수 있는 한 중앙 시스템은 등록된 리소스로 계속 관리할 수 있습니다.

이는 기본 네트워크 모델을 변경합니다. 중요한 요구 사항은 모든 카메라가 전역적으로 고정된 주소를 갖는 것이 아니라 장치가 GB28181 서버에 도달하고 사용 가능한 통신 경로를 유지할 수 있는 것입니다.

프런트엔드 장치가 일반적으로 공용 주소를 필요로 하지 않는 이유

대부분의 감시 장치는 원래 로컬 영역 네트워크 내에서 작동하도록 설계되었습니다. 카메라는 로컬 라우터가 할당한 개인 주소를 사용할 수 있고, NVR은 동일한 개인 네트워크에서 수십 대의 카메라를 관리할 수 있습니다. 모든 장치에 독립적인 공용 IP 주소를 부여하면 불필요한 네트워크 복잡성이 추가되고 많은 인터넷 연결이 개별 장치에 공용 정적 주소를 제공하지 않기 때문에 종종 불가능합니다.

이는 분산 감시 프로젝트에서 특히 중요해집니다. 중앙 모니터링 플랫폼은 많은 위치에서 비디오 리소스를 연결해야 할 수 있지만, 해당 위치는 일반 광대역, 기업 인터넷 액세스, 사설 네트워크 또는 방화벽을 사용할 수 있습니다. 공용 주소는 변경될 수 있으며 일부 사이트는 감시 서브넷을 인터넷에 직접 노출하지 않을 수 있습니다.

등록 기반 아키텍처를 사용하면 프런트엔드 장치는 알려진 GB28181 서버로의 통신을 설정합니다. 따라서 서버는 변경되는 외부 IP 주소를 지속적으로 추적하여 장치를 발견할 필요가 없습니다. 등록 상태가 유효하고 네트워크가 필요한 통신을 허용하는 한 엔드포인트는 시스템 참여를 계속할 수 있습니다.

이는 또한 더 명확한 보안 경계를 제공합니다. 카메라는 개별적으로 인터넷 접근 가능 장치로 노출되는 대신 감시 LAN 내에 남을 수 있습니다. 그러면 네트워크 관리자는 라우터, 방화벽, 게이트웨이 또는 사이트 경계에서 외부 통신을 제어할 수 있으며 각 카메라에 대해 별도의 공용 주소 정책을 유지할 필요가 없습니다.

실제로 이는 NVR, 카메라 또는 액세스 게이트웨이가 일반적으로 자체 전용 정적 공용 IP보다는 안정적인 네트워크 연결이 필요함을 의미합니다.

시그널링 및 비디오 트래픽은 다른 경로입니다

GB28181 배포에서 가장 흔한 실수 중 하나는 장치 등록 성공이 전체 비디오 연결이 작동함을 증명한다고 가정하는 것입니다. 등록은 주로 장치와 중앙 플랫폼 간의 시그널링 경로를 사용할 수 있는지 확인합니다. 실제 라이브 비디오 전송은 도달 가능해야 하는 별도의 미디어 경로를 도입합니다.

따라서 카메라나 NVR이 플랫폼에서 온라인으로 표시되더라도 라이브 비디오를 열 수 없을 수 있습니다. 이 경우 등록 프로세스는 올바르게 작동할 수 있지만 미디어 트래픽이 방화벽에 의해 차단되거나 NAT에 의해 잘못 변환되거나 도달할 수 없는 주소로 라우팅되거나 잘못 구성된 포트 범위에 의해 제한될 수 있습니다.

이 구분은 네트워크 간 프로젝트 문제 해결 시 중요합니다. 엔지니어는 장치 등록 및 인증부터 스트림 요청, 미디어 세션 설정, 지속적인 비디오 전송까지 전체 시퀀스를 검증해야 합니다. 시그널링과 미디어를 별개이지만 관련된 네트워크 경로로 취급하면 결함 격리가 훨씬 빨라집니다.

동일한 원칙이 비디오가 여러 네트워크 경계를 통해 전송될 때도 적용됩니다. 본사 플랫폼은 인터넷을 통해 지점 NVR과 통신하고, NVR은 완전히 사설 서브넷 내의 카메라에서 비디오를 가져올 수 있습니다. 카메라 자체는 공용 네트워크와 직접 통신하지 않을 수 있지만 해당 스트림은 NVR 또는 액세스 게이트웨이를 통해 중앙 플랫폼에서 사용 가능해질 수 있습니다.

NAT 및 방화벽은 여전히 신중하게 계획해야 합니다

모든 감시 장치에 고정 IP 요구 사항을 제거한다고 해서 네트워크 설계를 무시할 수 있는 것은 아닙니다. 많은 현장 장치는 NAT 라우터나 기업 방화벽 뒤에 있으며 시그널링 트래픽과 비디오 미디어 모두 네트워크를 올바르게 통과해야 합니다.

SIP 스타일 등록은 플랫폼이 등록된 엔드포인트에 대한 정보를 유지하는 데 도움이 됩니다. 정기적인 등록, keep-alive 및 하트비트 메커니즘은 엔드포인트와 서버 간의 통신 상태를 유지하는 데도 도움이 될 수 있습니다. 이는 카메라나 NVR이 외부 주소가 시간이 지남에 따라 변경될 수 있는 라우터 뒤에 있는 경우 특히 유용합니다.

그러나 NAT 통과는 모든 네트워크 문제에 대한 자동 솔루션으로 취급되어서는 안 됩니다. 배포는 여전히 방화벽 정책, 주소 변환 동작, 시그널링 포트, 미디어 포트 및 현장 네트워크와 플랫폼 간의 라우팅을 확인해야 합니다.

동일한 감시 장비를 사용하더라도 사이트마다 다르게 동작할 수 있습니다. 한 지점은 간단한 기업 라우터를 사용하고, 다른 지점은 다계층 방화벽 뒤에서 작동하며, 세 번째 지점은 사설 WAN을 통해 플랫폼에 액세스할 수 있습니다. 장치 수준에서 GB28181 구성은 유사할 수 있지만 필요한 라우팅 및 보안 정책은 상당히 다를 수 있습니다.

예를 들어 장치는 플랫폼에 성공적으로 등록할 수 있지만 미디어 경로가 차단되어 라이브 비디오가 여전히 실패할 수 있습니다. 따라서 등록 테스트는 시스템의 일부만 확인합니다. 완전한 시운전 프로세스는 라이브 보기, 스트림 설정, 장치 제어 및 임시 네트워크 중단 후 복구도 검증해야 합니다.

분산 사이트를 위한 실용적인 아키텍처

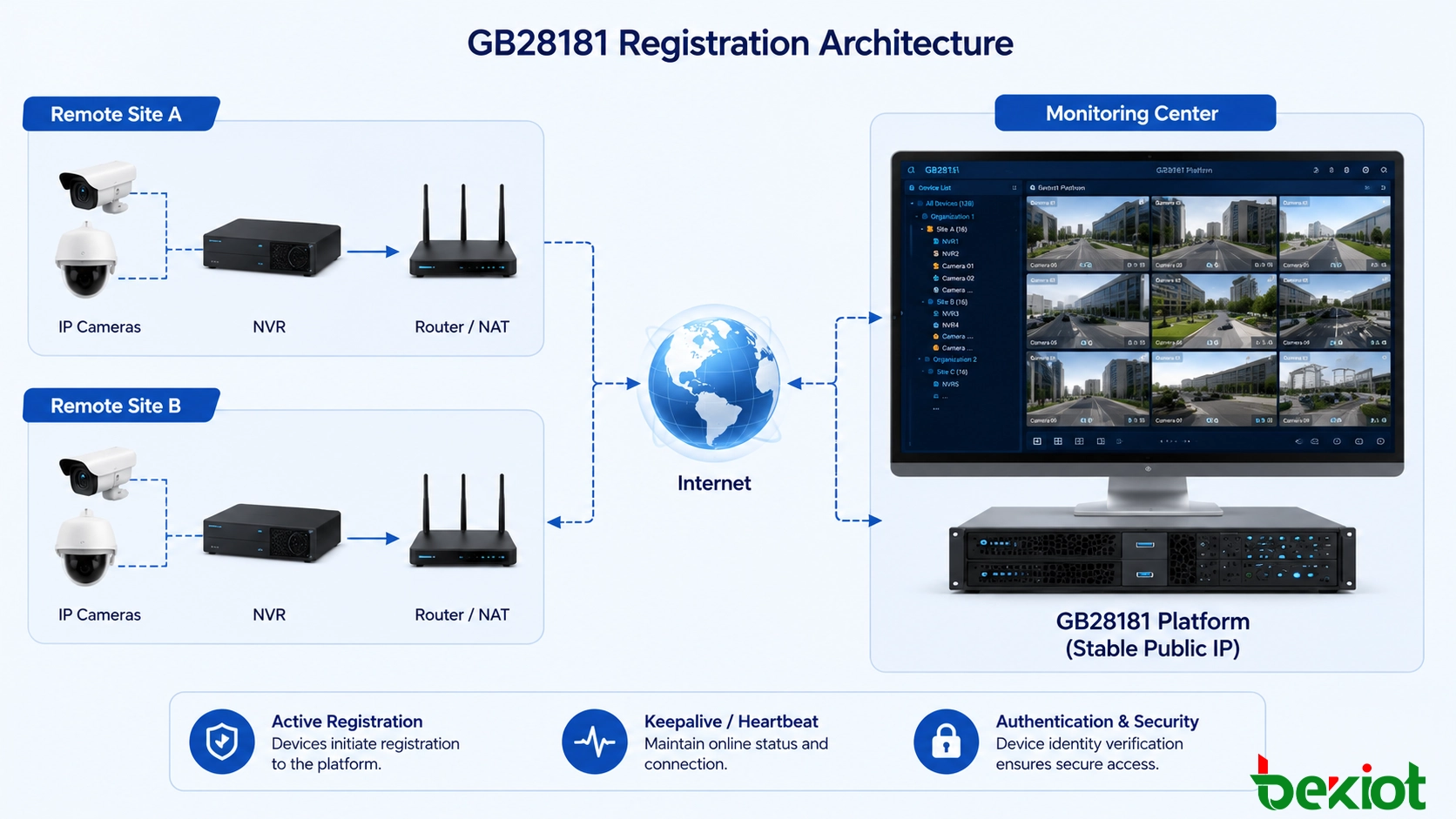

인터넷 기반 배포의 경우 가장 간단한 아키텍처는 일반적으로 중앙 GB28181 플랫폼 또는 중앙 연결 지점 역할을 하는 GB28181 액세스 게이트웨이에 원격 장치가 지속적으로 도달할 수 있는 안정적인 네트워크 주소를 제공하는 것입니다.

플랫폼 주소는 원격 NVR, 카메라 또는 게이트웨이에 구성됩니다. 그러면 각 엔드포인트는 로컬 네트워크에서 중앙 시스템으로 등록을 시작합니다. 연결이 장치 측에서 시작되므로 로컬 감시 네트워크는 각 카메라를 공용 인터넷에 직접 노출할 필요가 없습니다.

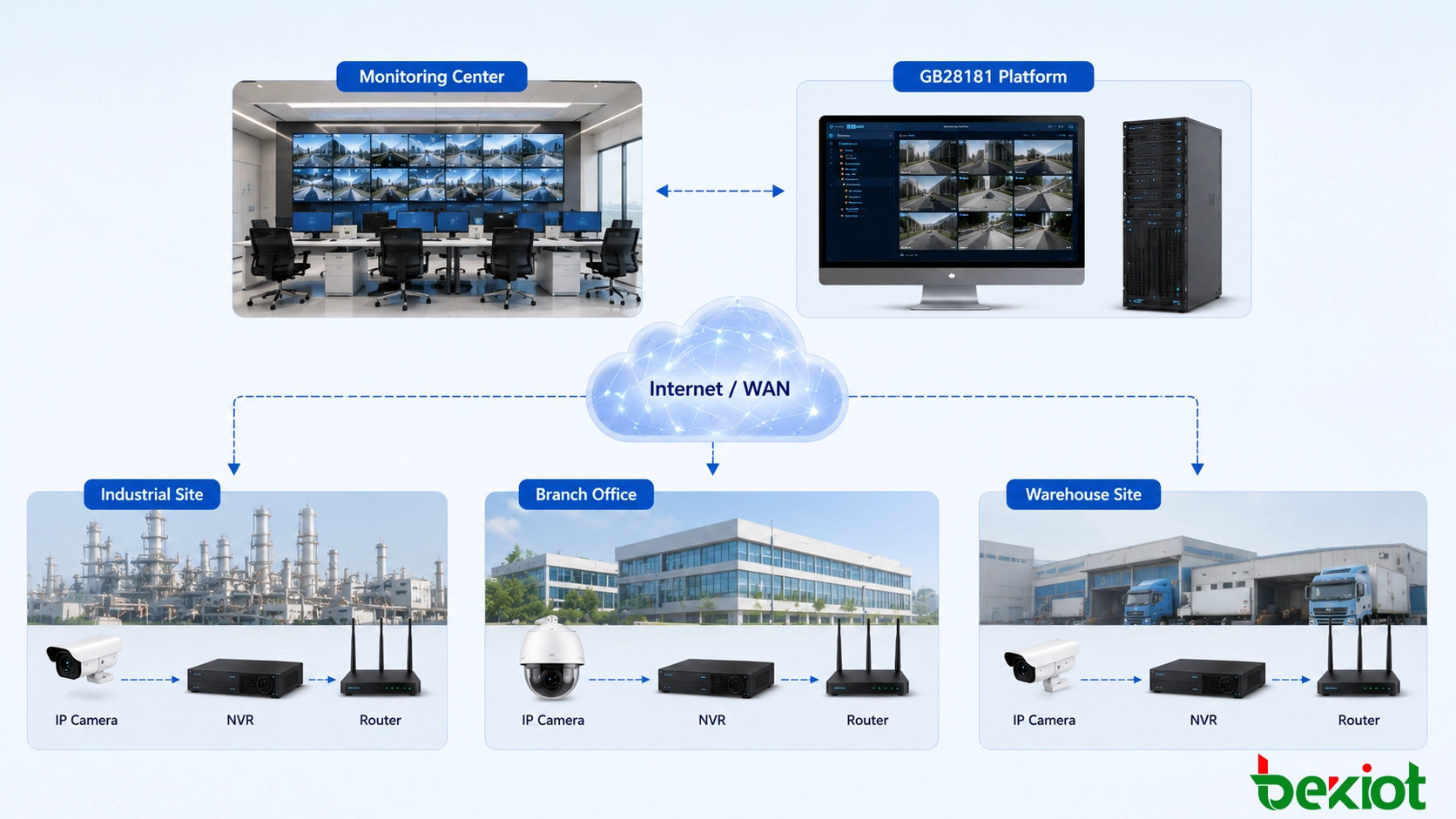

일반적인 배포는 세 가지 영역으로 나눌 수 있습니다:

• 중앙 플랫폼: 안정적이고 도달 가능한 GB28181 등록 엔드포인트를 제공하고 장치 등록, 인증, 시그널링 및 비디오 액세스를 관리합니다.

• IP 네트워크: 기업 네트워크, 인터넷 또는 기타 라우팅 가능한 연결을 통해 분산 사이트와 중앙 시스템 간의 통신을 제공합니다.

• 현장 감시 네트워크: 라우터 또는 방화벽 뒤에서 로컬 주소 지정을 사용하는 NVR, 카메라 및 관련 장비를 포함합니다.

소규모 프로젝트에서 원격 사이트는 여러 카메라 채널을 포함하는 하나의 NVR을 등록할 수 있습니다. 대규모 프로젝트에서는 여러 NVR, 비디오 게이트웨이 또는 직접 연결된 GB28181 호환 장치가 독립적으로 등록할 수 있습니다. 올바른 구조는 감시 리소스가 어떻게 구성되어 있는지와 중앙 플랫폼이 개별 장치에 대해 얼마나 많은 제어가 필요한지에 따라 달라집니다.

산업 단지, 교통 시설 및 여러 지점이 있는 조직의 경우 사이트 수준 액세스 모델이 종종 운영하기 더 쉽습니다. 로컬 장치가 기존 LAN 아키텍처 내에 남아 있기 때문입니다. 네트워크 관리자는 필요한 액세스 노드가 중앙 시스템과 안정적으로 통신할 수 있도록 하기만 하면 됩니다.

이 모델은 모든 감시 엔드포인트에 공용 IP 주소를 할당하는 것보다 훨씬 확장 가능합니다. 새 사이트가 추가될 때 주요 작업은 중앙 플랫폼에 대한 네트워크 접근성을 제공하고 장치 등록을 올바르게 구성하는 것이며 모든 카메라에 대한 공용 주소 지정을 재설계하는 것이 아닙니다.

네트워크 용량은 IP 주소 지정 이상으로 중요합니다

올바른 IP 아키텍처는 사용 가능한 네트워크 용량이 충분하지 않으면 우수한 비디오 성능을 보장하지 않습니다. GB28181 프로젝트는 많은 채널이 중앙 위치로 비디오를 전송하는 것을 포함할 수 있으므로 대역폭 계획은 주소 지정, 라우팅 및 방화벽 구성과 함께 고려해야 합니다.

동일한 원격 사이트에서 여러 고해상도 스트림이 동시에 요청되면 사이트의 업스트림 대역폭이 진정한 병목 현상이 될 수 있습니다. 플랫폼은 모든 장치를 온라인으로 표시하지만 운영자는 스트림 열기 지연, 패킷 손실, 불안정한 재생 또는 비디오 중단을 경험할 수 있습니다.

이러한 이유로 시스템 계획은 등록된 카메라의 총 수보다는 동시에 시청되는 채널 수를 고려해야 합니다. 수백 대의 카메라가 있는 사이트도 동시에 외부로 전송되는 스트림이 적으면 WAN에 거의 부하를 주지 않을 수 있습니다. 반대로 훨씬 작은 사이트라도 많은 채널을 모니터링 센터에서 지속적으로 시청해야 하는 경우 상당한 대역폭이 필요할 수 있습니다.

따라서 원격 지휘 센터, 중앙 녹화 또는 지속적인 네트워크 간 모니터링을 포함하는 프로젝트는 설계 단계에서 사용 가능한 업링크 용량, 네트워크 품질 및 예상 동시 스트림 수를 평가해야 합니다.

정적 공용 IP가 실제로 필요한 경우

기존의 중앙 집중식 GB28181 배포에서 가장 중요한 고정 주소는 일반적으로 장치 등록을 수신하는 플랫폼 또는 게이트웨이의 주소입니다. 원격 엔드포인트는 등록 요청을 어디로 보낼지 알아야 하므로 이 서버 측 주소는 안정적이고 일관되게 도달 가능해야 합니다.

플랫폼의 공용 주소가 자주 변경되면 원격 장비는 오래된 대상으로 계속 등록을 시도할 수 있습니다. 이는 주소 검색 또는 네트워크 관리에 추가 요구 사항을 만듭니다. 따라서 고정 공용 IP는 플랫폼 배포를 단순화하고 중앙 연결 지점의 불확실성을 줄입니다.

반대로 플랫폼에 적극적으로 등록하는 NVR 또는 카메라는 일반적으로 동일한 처리가 필요하지 않습니다. 인터넷 또는 라우팅 가능한 네트워크 액세스가 있고 필요한 GB28181 통신이 로컬 네트워크 인프라를 통과할 수 있는 한 사설 네트워크 내에 남아 있을 수 있습니다.

일부 프로젝트는 공용 인터넷 대신 사설 임대 네트워크, VPN 또는 기업 WAN을 사용합니다. 이러한 환경에서는 플랫폼과 현장 장치가 모두 라우팅 가능한 사설 주소를 통해 통신하므로 공용 IP가 전혀 필요하지 않을 수 있습니다. 중요한 것은 플랫폼이 선택된 네트워크 아키텍처 내에서 안정적인 대상을 제공하는 것입니다.

결과적인 설계 원칙은 간단합니다: 중앙 서비스 엔드포인트를 안정적으로 유지하고, 배포가 허용하는 한 현장 장치가 실용적인 로컬 네트워크 주소 지정을 사용하도록 합니다.

배포 권장 사항

새로운 GB28181 네트워킹 프로젝트의 경우 IP 계획은 장치 단위가 아닌 시스템 수준에서 수행해야 합니다. 안정적인 등록 엔드포인트 역할을 할 구성 요소를 결정하는 것부터 시작하십시오. 그런 다음 각 현장 네트워크가 해당 엔드포인트에 어떻게 도달하는지, 시그널링 및 비디오 미디어가 네트워크 경로를 통과할 수 있는지 확인하십시오.

설계는 주소 변환이 발생하는 위치도 식별해야 합니다. 중앙 플랫폼과 현장 장비가 모두 다른 NAT 장치 뒤에 있는 경우 중앙 엔드포인트가 직접 도달 가능한 토폴로지보다 통신이 더 복잡해질 수 있습니다. 개별 장치를 구성하기 전에 전체 경로를 이해하면 나중에 반복적인 문제 해결을 방지할 수 있습니다.

시운전 중에는 기본 등록 이상을 테스트하십시오. 라이브 비디오 액세스, 스트림 안정성, 네트워크 중단 후 재연결 및 장기 장치 상태 유지를 확인하십시오. 여러 원격 사이트가 관련된 경우 대표적인 네트워크 환경을 테스트하십시오. 서로 다른 라우터와 방화벽 정책이 다른 결과를 초래할 수 있기 때문입니다.

또한 현실적인 운영 조건을 시뮬레이션하는 것이 유용합니다. 여러 스트림을 동시에 열고 WAN 연결을 끊었다가 복구하고 NVR을 재시작한 후 엔드포인트가 자동으로 플랫폼으로 돌아오는지 확인하십시오. 이러한 테스트는 짧은 단일 채널 데모 중에는 나타나지 않을 수 있는 문제를 드러냅니다.

대규모 시스템의 경우 플랫폼 주소, 사이트 네트워크 범위, 장치 ID, 등록 관계, 시그널링 정책 및 미디어 포트 요구 사항에 대한 명확한 기록을 유지하십시오. 이 문서화는 수백 또는 수천 개의 감시 리소스가 연결될 때 향후 확장 및 문제 해결을 훨씬 쉽게 만듭니다.

이 접근 방식은 불필요한 공용 IP 할당을 피하면서 아키텍처를 확장에 적합하게 유지합니다. 새로운 NVR, 카메라 또는 원격 사이트는 각 감시 장치를 직접 노출된 인터넷 엔드포인트로 만들 필요 없이 동일한 등록 모델을 통해 추가할 수 있습니다.

결론

GB28181 비디오 네트워킹은 일반적으로 모든 NVR 또는 감시 카메라에 고정 공용 IP 주소를 요구하지 않습니다. 시스템이 SIP에서 파생된 등록 메커니즘을 사용하기 때문에 원격 장치는 중앙 플랫폼에 적극적으로 등록하고 등록 및 하트비트 프로세스를 통해 통신을 유지할 수 있습니다.

일반적인 인터넷 기반 아키텍처에서 GB28181 플랫폼 또는 중앙 액세스 게이트웨이는 안정적이고 도달 가능한 주소를 제공해야 합니다. NVR과 카메라는 플랫폼에 도달할 수 있고 필요한 시그널링 및 미디어 경로가 올바르게 구성된 한 로컬 라우터, NAT 장치 및 방화벽 뒤에 남아 있을 수 있습니다.

대규모 프로젝트의 경우 실제 설계 우선 순위는 모든 장치에 정적 IP 주소를 할당하는 것이 아니라 안정적인 중앙 엔드포인트, 예측 가능한 라우팅, 올바른 방화벽 정책, 충분한 대역폭 및 참여하는 모든 네트워크 전반에 걸친 안정적인 등록 및 미디어 통신을 구축하는 것입니다.

FAQ

중앙 GB28181 플랫폼에 도메인 이름을 사용할 수 있습니까?

이는 연결 장비가 도메인 이름 구성을 지원하고 DNS 확인을 안정적으로 처리하는지 여부에 따라 다릅니다. 상호 운용성이 불확실한 경우 안정적인 IP 엔드포인트가 일반적으로 더 간단한 배포 모델을 제공합니다.

중앙 플랫폼이 캐리어급 NAT 뒤에 배치되면 어떻게 됩니까?

원격 네트워크에서 직접 도달할 수 없는 플랫폼에는 공용 페이싱 게이트웨이, 전용 라우팅 또는 기타 제어된 연결 방법과 같은 추가 네트워크 조정이 필요할 수 있습니다. 중요한 요구 사항은 참여 장치가 등록 서비스에 지속적으로 도달할 수 있는 것입니다.

중앙 시스템이 중복 네트워크 주소를 사용할 수 있습니까?

시스템 아키텍처에서 지원하는 경우 중복 배포가 가능하지만 장애 조치 동작은 엔드포인트 등록 규칙과 함께 계획해야 합니다. 장치는 기본 서비스 엔드포인트를 사용할 수 없게 될 때 어떻게 다시 연결해야 하는지 알아야 합니다.

클라우드 배포가 GB28181 플랫폼에 적합합니까?

클라우드 환경은 공용 주소 지정, 라우팅, 방화벽 및 미디어 포트 정책이 감시 시스템에 맞게 구성된 경우 필요한 네트워크 접근성을 제공할 수 있습니다. 플랫폼이 로컬 데이터 센터에서 실행되든 클라우드 인프라에서 실행되든 동일한 연결 원칙이 적용됩니다.

NVR을 사용하면 GB28181 등록 수가 줄어듭니까?

그럴 수 있습니다. NVR이 여러 카메라 채널을 하나의 GB28181 호환 장치를 통해 노출하는 경우 중앙 플랫폼은 각 카메라가 독립적인 네트워크 간 등록을 설정하도록 요구하는 대신 NVR을 통해 해당 채널을 관리할 수 있습니다. 실제 동작은 장비 및 프로젝트 아키텍처에 따라 다릅니다.
