링잉 전압은 아날로그 전화 통신에서 가장 기본적이면서도 쉽게 간과되는 신호 중 하나입니다. 사용자가 전화를 받기 전에, 전화선은 연결된 전화기, 벨, 아날로그 단말 또는 신호 장치의 벨소리 회로를 구동할 만큼 충분히 강한 링잉 신호를 제공해야 합니다. 링잉 전압이 너무 약하거나 불안정하거나, 타이밍이 잘못되었거나, 너무 많은 장치로 인해 과부하가 걸리면 통화 경로 자체는 올바르더라도 전화가 울리지 않을 수 있습니다.

현대의 통신 프로젝트에서도 많은 시스템이 계속해서 아날로그 인터페이스를 사용하기 때문에 링잉 전압은 여전히 중요합니다. PBX FXS 포트, 아날로그 전화 어댑터, 엘리베이터 비상 전화, 산업용 전화, 도어 인터컴, 아날로그 게이트웨이, 직통 전화, 그리고 기존 전화 내선 모두 올바른 링잉 신호에 의존할 수 있습니다. 작동 원리, 구축 이점 및 유지보수 기술을 이해하면 엔지니어가 부재 중 전화, 잘못된 장애 판단, 열악한 단말 호환성 및 불필요한 장비 교체를 피할 수 있습니다.

아날로그 전화 통신에서 링잉 전압의 의미

단말에 경고하는 전기 신호

링잉 전압은 수신 전화가 도착했을 때 연결된 장치가 울리도록 아날로그 전화선에 인가되는 전기 신호입니다. 전통적인 아날로그 회선에서 전화기는 일반적으로 전화를 기다리는 동안 온훅 상태를 유지합니다. 교환기, PBX, 게이트웨이 또는 FXS 인터페이스가 단말에 경고해야 할 때, 회선에 링잉 신호를 인가합니다. 단말은 이 신호를 감지하고 벨, 링거, 버저, 스피커, 램프 또는 전자 링톤 회로를 활성화합니다.

이 신호는 발신자가 듣는 가청 링백 톤과 다릅니다. 링백 톤은 호출된 측이 경고되고 있음을 나타내기 위해 발신자에게 보내는 소리입니다. 링잉 전압은 지역 장치를 울리기 위해 호출된 전화선에 보내지는 실제 전기 신호입니다. 이 두 개념을 혼동하면 문제 해결 오류가 발생할 수 있습니다. 발신자는 링백을 들을 수 있지만, 지역 링잉 전압이나 링거 부하가 비정상이면 단말이 여전히 울리지 않을 수 있습니다.

FXS 인터페이스와의 관계

고객 측 시스템에서 링잉 전압은 일반적으로 FXS 인터페이스에 의해 생성됩니다. FXS는 Foreign Exchange Station의 약자로, 아날로그 전화기에 배터리 공급, 발신음, 루프 전류 및 링잉 신호를 제공하는 포트입니다. PBX 아날로그 내선 카드, VoIP ATA, 아날로그 게이트웨이, 엘리베이터 전화 인터페이스 또는 전화선 시뮬레이터 모두 FXS 포트를 포함할 수 있습니다.

FXS 포트는 연결된 단말을 위한 소규모 지역 전화 교환기처럼 동작합니다. 전화가 도착하면 FXS 회로는 설계 및 구성에 따라 링잉 전압을 생성합니다. 단말이 오프훅 상태가 되면 포트는 루프 전류 변화를 감지하고 링잉 신호를 중지합니다. 이 관계는 아날로그 전화 동작의 핵심입니다.

링잉 전압과 벨소리 주기

링잉 전압은 연속적으로 인가되지 않습니다. 보통 벨소리 주기로 전송됩니다: 벨이 울리는 구간과 멈추는 구간이 반복되는 패턴입니다. 예를 들어, 전화가 짧게 울리고, 잠시 멈췄다가 다시 울릴 수 있습니다. 국가, PBX 시스템, 게이트웨이 및 특수 서비스 유형에 따라 다른 주기 패턴을 사용할 수 있습니다.

벨소리 주기는 사용자 경험과 단말 동작에 영향을 미칩니다. 일부 장치는 구별되는 벨소리 패턴을 인식합니다. 일부 호텔, 사무실 또는 PBX 시스템은 내부 전화, 외부 전화, 그룹 전화 또는 우선 전화를 구별하기 위해 서로 다른 벨소리 주기를 사용합니다. 유지보수 중에 엔지니어는 전압 레벨뿐만 아니라 주기 타이밍도 확인해야 합니다.

작동 원리와 신호 경로

착신 및 벨소리 생성

이 과정은 시스템이 아날로그 내선을 경고해야 한다고 판단할 때 시작됩니다. 전화는 다른 내선, SIP 트렁크, PSTN 회선, 도어 인터컴, 비상 통화 경로 또는 내부 전달 규칙에서 올 수 있습니다. 스위칭 시스템은 대상 아날로그 포트를 선택하고 FXS 회로에 링잉 전압을 생성하도록 명령합니다.

벨소리 발생기는 AC 링잉 신호를 회선으로 보냅니다. 연결된 단말은 링거 회로를 통해 신호를 감지합니다. 사용자가 수화기를 들거나 다른 방법으로 오프훅 상태가 되면 루프 상태가 변경됩니다. FXS 포트는 이 응답 조건을 감지하고 링잉 신호를 중지하며 통화 경로를 설정합니다.

회선 부하와 링거 반응

링잉 신호는 링거 부하를 작동시키기에 충분한 에너지를 공급해야 합니다. 오래된 전자기식 벨은 최신 전자식 링거보다 더 많은 링잉 전류를 필요로 할 수 있습니다. 동일 회선에 여러 아날로그 장치가 병렬로 연결되면 총 부하가 증가합니다. 부하가 FXS 포트의 용량을 초과하면 일부 또는 모든 장치가 울리지 않을 수 있습니다.

이것이 바로 REN, 즉 벨소리 등가 수(Ringer Equivalence Number)가 아날로그 구축에서 중요한 이유입니다. REN은 전화기나 링거가 나타내는 대략적인 링잉 부하를 나타냅니다. 회선에 연결된 총 REN은 회선이나 포트의 용량 내에 있어야 합니다. 총 부하가 너무 높으면 링잉 전압이 떨어지거나 링잉 전류가 부족해지거나 포트가 보호 동작을 시작할 수 있습니다.

케이블 거리와의 상호 작용

케이블 거리는 벨소리 성능에 영향을 미칩니다. 긴 케이블은 저항, 정전 용량 및 가능한 누설 경로를 추가합니다. 깨끗하고 적절하게 설치된 배선에서는 아날로그 벨소리가 적정 거리를 이동할 수 있습니다. 노후화되었거나, 젖었거나, 손상되었거나, 종단 처리가 불량하거나, 정전 용량이 높은 배선에서는 링잉 신호가 약해지거나 왜곡될 수 있습니다.

케이블 문제가 항상 음성과 벨소리에 동일한 방식으로 영향을 미치는 것은 아닙니다. 사용자가 응답한 후에는 통화가 가능하지만 벨소리가 안정적으로 울리지 않을 수 있습니다. 이는 벨소리에 더 높은 전압 신호와 링거를 구동할 만큼 충분한 전류가 필요하기 때문입니다. 따라서 유지보수 시 통화 오디오와 벨소리 성능을 모두 테스트해야 합니다.

응답 후 정지 조건

호출된 단말이 응답하면 회선이 온훅에서 오프훅 상태로 변경됩니다. FXS 회로는 루프 전류를 감지하고 링잉 신호를 중지합니다. 이는 사용자가 통화 중일 때 높은 전압의 벨소리가 계속되는 것을 방지합니다. 응답 감지가 비정상적이면 벨소리가 예기치 않게 계속되거나, 너무 일찍 멈추거나, 음성으로 전환되지 못할 수 있습니다.

이 전환 과정의 문제는 단말 임피던스, 배선 오류, 잘못된 인터페이스 유형, 호환되지 않는 단말 장비 또는 FXS 하드웨어 고장에서 비롯될 수 있습니다. 문제 해결에는 링잉 생성부터 응답 감지까지의 전체 경로가 포함되어야 합니다.

구축의 이점

기존 아날로그 단말 지원

링잉 전압의 첫 번째 구축 이점은 아날로그 단말과의 호환성입니다. 많은 시설에서 여전히 아날로그 전화, 비상 전화, 엘리베이터 전화, 직통 전화, 산업용 전화, 벽걸이 전화, 도어폰, 단순 서비스 전화를 사용합니다. 이러한 단말은 IP 등록, 지역 전원 어댑터 또는 복잡한 소프트웨어 구성이 필요하지 않을 수 있습니다.

기존 장치를 보존해야 하는 프로젝트의 경우, 아날로그 벨소리 지원은 교체 비용을 줄일 수 있습니다. 모든 단말을 IP 단말로 교체하는 대신 시스템은 PBX 아날로그 카드, FXS 게이트웨이 또는 ATA를 사용하여 아날로그 회선을 계속 구동할 수 있습니다. 이는 구리 배선이 있는 건물에서 특히 유용합니다.

간단한 단말 조작

아날로그 단말은 보통 사용이 간단합니다. 전화가 울리고, 사용자가 응답하면 통화가 시작됩니다. 이 단순함은 공공 장소, 장비실, 엘리베이터, 산업 현장, 경비 초소, 방문자 접견 장소 및 비상 위치에서 가치가 있습니다. 사용자는 로그인 상태, 네트워크 등록 또는 소프트웨어 메뉴를 이해할 필요가 없습니다.

링잉 전압은 이 친숙한 상호 작용을 가능하게 합니다. 장치는 전화가 오면 명확한 현지 경고를 제공합니다. 사용자가 훈련되지 않았거나, 스트레스를 받거나, 장갑을 끼고 있는 환경에서도 단순한 벨소리 및 수화기 조작은 여전히 실용적일 수 있습니다.

비상 및 서비스 지점에 유용

많은 비상 및 서비스 통신 지점은 안정적이고 간단하며 모니터링이 쉽기 때문에 아날로그 인터페이스에 의존합니다. 엘리베이터 비상 전화, 도로변 전화, 도움 요청 지점, 도어 커뮤니케이션 유닛 및 시설 서비스 전화는 수신 전화 시 지역 또는 원격 단말에 경고하기 위해 링잉 전압을 사용할 수 있습니다.

이러한 경우 벨소리는 신뢰할 수 있어야 합니다. 벨소리를 놓치면 도움 요청 전화를 놓칠 수 있습니다. 구축 가치는 기술적 호환성뿐만 아니라 운영 가용성입니다. 적절하게 설계된 벨소리 회로는 시스템이 호출할 때 단말이 명확한 경고를 생성하도록 보장합니다.

PBX 및 게이트웨이 마이그레이션과 함께 작동

링잉 전압은 전통적인 전화 통신에서 VoIP 또는 통합 커뮤니케이션으로 마이그레이션하는 동안 중요합니다. 조직은 게이트웨이를 통해 아날로그 전화를 유지하면서 IP PBX 시스템을 구축할 수 있습니다. 게이트웨이는 연결된 아날로그 단말에 적합한 링잉 전압을 생성해야 합니다.

이를 통해 단계적 마이그레이션이 가능합니다. 기존 아날로그 내선은 계속 작동하면서 새로운 SIP 전화 또는 IP 단말이 추가됩니다. 호텔, 병원, 공장, 캠퍼스, 사무실, 창고 및 공공 시설의 경우, 이는 중단을 줄이고 시간 경과에 따라 투자를 분산시킵니다.

현장 가청 확인 제공

울리는 아날로그 전화는 전화가 물리적 단말에 도달하고 있음을 즉시 현장에서 확인해 줍니다. 많은 현장 환경에서 이것은 유용합니다. 경비실, 장비 구역, 엘리베이터 기계실, 창고 데스크 또는 유지보수 스테이션은 소프트웨어 알림만이 아니라 명확하게 들리는 벨소리가 필요할 수 있습니다.

현장 가청 경고는 사용자가 화면을 보고 있지 않을 때도 유용합니다. 직원이 콘솔에서 떨어져 있더라도 울리는 전화는 주의를 끌 수 있습니다. 이는 링잉 전압을 일상적인 운영 인식의 일부로 만듭니다.

주요 기술적 특성

전압 레벨

링잉 전압은 일반적인 저전압 제어 신호와 비교할 때 상대적으로 높은 AC 전압 신호입니다. 정확한 값은 국가, 교환기, PBX, 게이트웨이, 회선 카드, 부하 및 설계 표준에 따라 다릅니다. 엔지니어는 모든 시스템이 정확히 동일한 링잉 전압을 사용한다고 가정해서는 안 됩니다.

유지보수 관점에서 전압은 현실적인 조건에서 측정되어야 합니다. 부하가 없는 포트를 측정하면 전화기가 연결된 동일한 포트를 측정할 때보다 더 높은 값이 나올 수 있습니다. 연결된 부하가 높으면 벨소리 동안 전압이 떨어질 수 있습니다. 무부하 및 부하 상태 동작 모두 진단에 유용할 수 있습니다.

주파수 및 파형

링잉 신호는 보통 저주파 AC 신호입니다. 주파수 및 파형은 전화 관리 기관, PBX 장비, 게이트웨이 및 아날로그 어댑터 간에 다를 수 있습니다. 오래된 전자기식 벨은 최신 전자식 링거보다 주파수 및 파형 모양에 더 민감할 수 있습니다.

전압이 존재하더라도 파형, 주파수 또는 가용 전류가 적합하지 않으면 장치가 울리지 않을 수 있습니다. 이는 오래된 아날로그 전화나 기계식 벨을 일부 VoIP ATA 또는 저전력 아날로그 포트에 연결할 때 흔히 발생합니다. 유지보수 시 전압 판독값만 고려해서는 안 됩니다.

링거 부하 및 REN 용량

링거 부하는 하나의 링잉 소스에 연결할 수 있는 장치의 수를 결정합니다. REN은 이 부하를 추정하는 데 일반적으로 사용됩니다. 회선에 여러 전화기가 병렬로 연결되어 있으면 총 REN이 FXS 포트가 지원할 수 있는 수준을 초과할 수 있습니다. 이 경우 벨소리가 약해지거나, 간헐적이 되거나, 완전히 사라질 수 있습니다.

REN 용량은 개조 프로젝트에서 특히 중요합니다. 기존 배선 루프에는 여러 전화기, 벨, 팩스 장치, 모뎀, 경보 다이얼러 또는 숨겨진 내선이 연결되어 있을 수 있습니다. 회선 사업자나 PBX를 교체하기 전에 총 링거 부하를 확인해야 합니다.

벨소리 주기 제어

벨소리 주기는 벨소리 패턴을 제어합니다. 시스템은 내부 통화, 외부 통화, 우선 통화 또는 특수 서비스를 위해 서로 다른 주기를 제공할 수 있습니다. 일부 아날로그 단말은 주기에 따라 다르게 반응할 수 있습니다. 일부 사용자는 또한 통화 유형을 식별하기 위해 주기에 의존합니다.

새로운 PBX, ATA 또는 게이트웨이가 설치되면 벨소리 주기를 확인해야 합니다. 사용자가 "전화가 다르게 울린다" 또는 "벨이 충분히 오래 울리지 않는다"고 보고하면 전압 불량보다는 주기 구성의 문제일 수 있습니다.

절연 및 안전 설계

링잉 전압이 일반적인 저전압 신호 레벨보다 훨씬 높을 수 있기 때문에 적절한 절연 및 안전 설계가 필요합니다. FXS 장비, 회선 카드, 게이트웨이 및 테스트 도구는 전화 벨소리 조건에 맞게 설계되어야 합니다. 기술자는 적합한 측정기를 사용하고 안전 절차를 따라야 합니다.

링잉 전압은 전화선의 일부라는 이유로 가볍게 다루어서는 안 됩니다. 테스트 시 회선 단락, 벨소리 중 노출된 도체 접촉, 부적절한 기기 사용을 피해야 합니다. 안전은 유지보수 품질의 일부입니다.

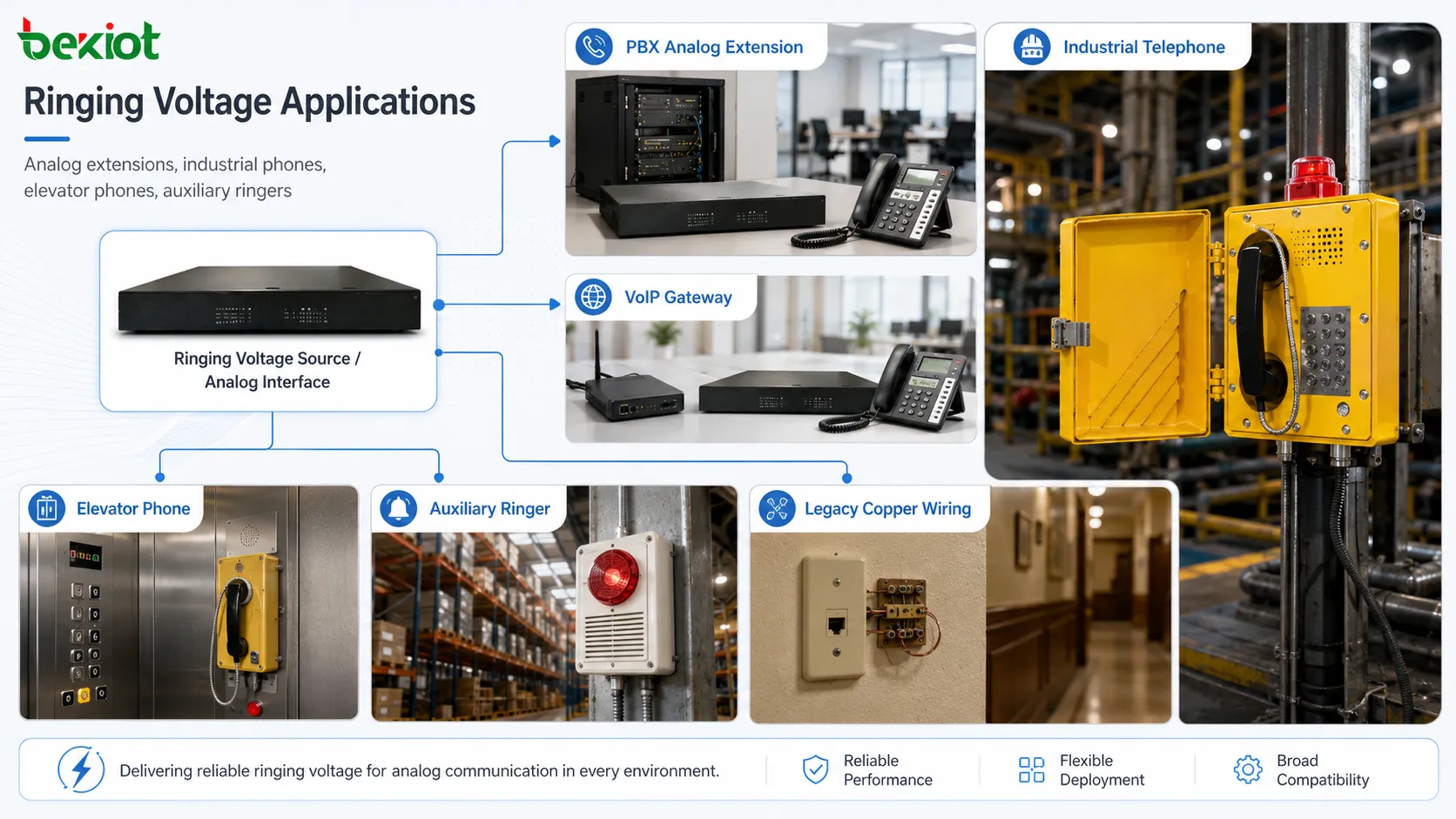

적용 시나리오

PBX 아날로그 내선

PBX 시스템은 일반 아날로그 전화, 팩스, 엘리베이터 전화, 직통 장치 또는 간단한 서비스 단말을 위한 아날로그 내선 포트를 종종 제공합니다. 링잉 전압은 PBX가 통화 도착 시 이러한 단말에 경고할 수 있게 합니다. 혼합 구축에서는 아날로그 내선이 SIP 전화 및 디지털 단말과 공존할 수 있습니다.

주요 요구 사항은 포트 용량입니다. 각 아날로그 내선 포트는 연결된 링거 부하와 예상 케이블 길이를 지원해야 합니다. 하나의 포트에 여러 장치가 브리지된 경우, 엔지니어는 포트가 모든 링거를 안정적으로 구동할 수 있는지 확인해야 합니다.

VoIP ATA 및 아날로그 게이트웨이

아날로그 전화 어댑터와 게이트웨이는 VoIP 신호를 아날로그 회선 동작으로 변환합니다. 이들은 아날로그 단말에 발신음, 루프 전류, DTMF 감지 및 링잉 전압을 제공해야 합니다. 벨소리 성능은 종종 신뢰할 수 있는 게이트웨이와 약한 게이트웨이를 구분하는 주요 차이점입니다.

VoIP 마이그레이션 프로젝트에서 사용자는 기존 PSTN 회선에서 ATA로 이전한 후 오래된 전화기가 더 이상 울리지 않는다고 불평할 수 있습니다. 원인은 낮은 REN 용량, 다른 파형, 약한 링잉 전류, 긴 케이블 배선 또는 호환되지 않는 링거 회로일 수 있습니다. 따라서 게이트웨이 선택에는 링잉 용량 검토가 포함되어야 합니다.

엘리베이터 및 비상 전화

엘리베이터 비상 전화와 도움 요청 전화는 아날로그 인터페이스를 사용할 수 있습니다. 이러한 장치 중 다수가 외부로 전화를 걸지만, 일부 시스템은 테스트, 유지보수 또는 양방향 통신을 위해 장치로 다시 전화를 걸어야 합니다. 인바운드 벨소리가 필요한 경우 링잉 전압이 단말에 경고할 수 있어야 합니다.

비상 장치는 정기적으로 테스트해야 합니다. 통화 버튼이 외부로 전화를 걸 수 있다는 것을 확인하는 것만으로는 충분하지 않습니다. 인바운드 벨소리, 응답 동작, 오디오 경로, 회선 감독 및 백업 전원도 설치에 따라 중요할 수 있습니다.

산업용 및 옥외 아날로그 전화

산업 시설에서는 작업장, 유틸리티 구역, 옥외 야적장, 터널, 출입구, 창고 및 장비실에서 아날로그 전화를 사용할 수 있습니다. 이 전화기는 견고하거나, 방수되거나, 가혹한 환경용으로 설계되었을 수 있지만, FXS 포트를 통해 연결될 때 적절한 아날로그 회선 신호에 여전히 의존합니다.

긴 케이블 배선과 옥외 조건은 벨소리에 영향을 미칠 수 있습니다. 침수, 부식, 절연 누설, 서지 손상, 접지 불량 및 케이블 노후화는 벨소리 성능을 저하시킬 수 있습니다. 유지보수에는 장치와 회선 점검이 모두 포함되어야 합니다.

기존 벨 및 보조 링거

일부 현장에서는 외부 벨, 시끄러운 링거, 시각적 벨 표시기 또는 보조 신호 장치를 사용합니다. 이들은 소음이 심한 작업장, 창고, 큰 방 또는 일반 전화 벨소리가 너무 약한 지역에서 유용합니다. 이러한 장치는 링잉 회로에 부하를 추가합니다.

보조 링거를 추가하기 전에 엔지니어는 사용 가능한 REN 용량과 부하 상태의 회선 전압을 확인해야 합니다. 포트가 추가된 부하를 지원할 수 없는 경우 링 부스터, 별도의 릴레이 제어 장치 또는 능동 신호 방식이 필요할 수 있습니다.

유지보수 기술

통화가 포트에 도달하는지 확인

전압을 측정하기 전에 통화가 실제로 올바른 아날로그 포트에 도달하고 있는지 확인하십시오. 전화가 울리지 않는 것은 잘못된 내선 라우팅, 비활성화된 포트, 잘못된 통화 그룹, 시간 스케줄, 착신 전환 규칙, 방해 금지 설정 또는 PBX 구성 때문일 수 있습니다. 통화 라우팅이 확인될 때까지 전기적 테스트를 시작해서는 안 됩니다.

시스템 로그, 통화 상태, 포트 표시기 또는 정상 작동하는 테스트 전화기를 사용하여 통화 경로를 확인하십시오. 포트가 링잉 명령을 전혀 받지 못한다면 링잉 전압보다는 통화 제어에 문제가 있는 것입니다.

안전하게 링잉 전압 측정

링잉 전압은 적절한 측정기와 안전한 절차로 측정해야 합니다. 신호가 AC이고 버스트 형태로 인가될 수 있으므로 기술자는 올바른 측정 모드를 사용하고 벨소리 주기를 이해해야 합니다. 전화 벨소리에 적합하지 않은 측정기는 불안정하거나 오해의 소지가 있는 판독값을 표시할 수 있습니다.

팁과 링의 단락을 피하기 위해 측정을 조심스럽게 수행해야 합니다. 가능하면 먼저 정상 작동하는 단말로 테스트하십시오. 활성 시스템의 유지보수를 위해 기술자는 현장 안전 규칙을 준수하고 사용자나 장비를 불필요한 위험에 노출시키지 않아야 합니다.

부하 상태에서 측정

무부하 전압 측정은 오해의 소지가 있을 수 있습니다. 포트는 전화가 연결되지 않은 상태에서 허용 가능한 전압을 표시할 수 있지만, 여러 개의 링거나 긴 배선에 연결되면 실패할 수 있습니다. 부하 테스트는 실제 조건에서 포트가 충분한 전압과 전류를 제공할 수 있는지 보여줍니다.

실용적인 방법은 먼저 정상 작동하는 아날로그 전화 하나로 테스트한 다음, 실제 배선이나 장치를 추가하는 것입니다. 하나의 전화는 울리지만 전체 회선은 울리지 않는다면 문제는 과도한 부하, 케이블 누설, 숨겨진 장치 또는 단말 비호환성일 수 있습니다.

총 REN 부하 확인

가능하면 동일한 회선에 연결된 장치의 REN 값을 합산하십시오. 오래된 전화기와 벨은 최신 전자식 전화기보다 링거 부하가 더 높을 수 있습니다. 일부 숨겨진 장치는 병렬로 연결된 팩스 기기, 모뎀, 경보 패널 또는 외부 링거와 같이 명확하지 않을 수 있습니다.

총 부하가 너무 높으면 장치 수를 줄이거나, 회선을 분할하거나, 더 강력한 FXS 소스를 사용하거나, 적절한 링 부스터를 추가하거나, 높은 부하의 링거를 더 낮은 부하의 장치로 교체하십시오. 부하를 이해하지 못한 채 설정을 단순히 높이는 것은 포트에 스트레스를 줄 수 있습니다.

케이블 및 단자 점검

케이블 결함은 벨소리 문제의 일반적인 원인입니다. 커넥터, 펀치다운 블록, 정션 박스, 단자 나사, 옥외 케이블 인입구, 습기 노출, 부식, 케이블 접속 및 절연 상태를 점검하십시오. 회선이 기본적인 연속성 테스트를 통과하더라도 높은 전압의 벨소리에서 누설될 수 있습니다.

길거나 품질이 낮은 케이블은 벨소리 성능을 저하시킬 수 있습니다. 회선이 여러 개의 오래된 접속, 내선 분기 또는 습기 찬 지역을 통과하는 경우 구간을 분리하여 별도로 테스트하십시오. 분할 및 테스트 문제 해결이 추측보다 빠른 경우가 많습니다.

정상 작동 단말과 비교

정상 작동하는 아날로그 전화기를 사용하여 장치 문제와 회선 문제를 분리하십시오. 테스트 전화기가 포트에서 올바르게 울리면 원래 단말에 링거 결함, 호환되지 않는 임피던스, 비활성화된 벨소리 설정, 파손된 벨, 손상된 커패시터 또는 잘못된 배선이 있을 수 있습니다. 테스트 전화기에서도 실패하면 포트, 케이블 또는 시스템 구성에 집중하십시오.

정상 작동 테스트는 간단하지만 효과적입니다. 실제 문제가 하나의 전화기일 때 PBX 카드나 게이트웨이의 불필요한 교체를 방지하고, 문제가 회선에 있을 때 단말 교체를 방지합니다.

일반적인 장애 증상

전화가 울리지 않지만 발신 통화는 가능함

이 증상은 일반적으로 음성 경로나 루프 전류는 작동하지만 벨소리 경로에 문제가 있음을 의미합니다. 가능한 원인으로는 약한 링잉 전압, 과도한 REN 부하, 잘못된 주기, 링거 회로 고장, 비활성화된 벨소리 볼륨, 케이블 누설 또는 호환되지 않는 FXS 포트 등이 있습니다.

문제 해결은 통화 라우팅, 링잉 전압, 부하 동작, 단말 링거 설정, REN 부하 및 케이블 상태를 점검해야 합니다. 단지 발신이 된다고 해서 전화기가 정상이라고 가정하지 마십시오.

일부 전화기는 울리고 다른 전화기는 울리지 않음

여러 대의 전화기가 하나의 아날로그 회선을 공유하고 일부만 울리는 경우, 문제는 링거 감도, REN 부하, 배선 분기 품질 또는 장치 호환성일 수 있습니다. 최신 전자식 전화기는 약한 신호로도 울릴 수 있지만 오래된 기계식 벨은 그렇지 않을 수 있습니다.

각 전화기를 동일한 정상 작동 포트에서 개별적으로 테스트하십시오. 그런 다음 함께 테스트하십시오. 이는 문제가 단일 단말인지 총 부하인지 식별하는 데 도움이 됩니다.

장치를 추가한 후 벨소리가 멈춤

이는 일반적으로 과부하를 나타냅니다. FXS 포트가 더 이상 총 연결 부하에 충분한 링잉 전류를 공급할 수 없습니다. 일부 포트는 과부하 시 출력을 줄이거나 링잉 보호를 차단할 수 있습니다. 결과는 벨소리 없음 또는 약한 간헐적 벨소리입니다.

해결 방법은 부하를 줄이거나, 장치를 여러 포트로 분산하거나, 더 낮은 REN 장비를 사용하거나, 적절한 외부 링잉 솔루션을 추가하는 것입니다. 동일한 회선에 무턱대고 더 많은 벨을 추가하면 종종 문제가 악화됩니다.

간헐적 벨소리

간헐적 벨소리는 느슨한 연결, 습기, 케이블 움직임, 링 발생기 고장, 불안정한 전원, 소프트웨어 설정 또는 경계선 부하로 인해 발생할 수 있습니다. 또한 건조한 조건에서는 회선이 작동하지만 비나 습기가 있을 때 실패하는 경우에도 발생할 수 있습니다.

유지보수에는 환경 점검이 포함되어야 합니다. 옥외 정션 박스, 축축한 도관, 지하 배선 및 부식된 단자는 간헐적 벨소리 결함의 일반적인 원인입니다.

허위 벨소리 또는 비정상 벨소리

허위 벨소리는 간섭, 유도 전압, 고장난 장비 또는 잘못된 배선이 단말이 벨소리로 해석하는 신호를 생성할 때 나타날 수 있습니다. 비정상적인 벨소리는 잘못된 주기, 잘못된 인터페이스 연결 또는 호환되지 않는 장비의 혼용으로 인해 발생할 수도 있습니다.

접지, 케이블 경로, 주변 전력 케이블, 서지 보호기, PBX 구성 및 단말 호환성을 점검하십시오. 허위 벨소리는 특정 전기적 또는 환경적 조건에서만 문제가 발생하는 경우 진단하기 어려울 수 있습니다.

안정적인 구축을 위한 설계 고려 사항

FXS 소스를 단말 부하에 맞추기

링잉 소스는 연결된 단말의 수와 유형과 일치해야 합니다. 단일 저전력 ATA는 하나의 최신 아날로그 전화기에는 적합할 수 있지만 여러 개의 기계식 벨이나 긴 내선 배선에는 적합하지 않습니다. 구축 전에 FXS 포트의 링잉 용량과 연결된 REN 부하를 확인하십시오.

더 큰 아날로그 구축을 위해서는 예상 규모에 맞게 설계된 장비를 사용하십시오. 여러 개의 아날로그 포트, 적절한 분배, 능동 링거 또는 전용 링 부스터가 필요할 수 있습니다. 안정적인 설계는 용량 계획에서 시작됩니다.

불필요한 병렬 장치 피하기

하나의 아날로그 회선에 많은 장치를 브리지하는 것이 편리해 보일 수 있지만 부하를 증가시키고 문제 해결을 복잡하게 만듭니다. 각 추가 장치는 벨소리 성능을 저하시키고 장애 지점을 도입할 수 있습니다. 여러 경고 지점이 필요한 경우 별도의 내선, 페이징, 릴레이 출력 또는 능동 신호 장치가 더 적합한지 고려하십시오.

병렬 배선은 문서화되어야 합니다. 숨겨진 분기는 예상치 못한 REN 부하 및 간헐적 문제의 일반적인 원인입니다. 배선 구조를 알면 유지보수가 더 쉬워집니다.

옥외 및 긴 케이블 배선 보호

옥외 및 긴 아날로그 회선은 적절한 케이블 보호를 포함해야 합니다. 서지 보호, 접지, 방수 접합, 올바른 케이블 유형, 안전한 종단 및 물리적 보호가 중요합니다. 링잉 전압은 습기, 낙뢰, 설치류, 기계적 손상 또는 부식으로 인한 케이블 결함의 영향을 받을 수 있습니다.

긴 배선은 설치 후 및 유지보수 기간 동안 주기적으로 테스트해야 합니다. 폭풍, 전원 이벤트 또는 계절적 습도 변화 후 반복적인 벨소리 실패가 발생하는 현장에서는 케이블 보호 및 접지를 검토해야 합니다.

주기 및 벨소리 지속 시간을 올바르게 구성

PBX, ATA 및 게이트웨이 시스템은 벨소리 주기, 벨소리 주파수, 벨소리 시간 초과, 벨소리 그룹 동작 및 구별되는 벨소리 설정을 허용할 수 있습니다. 이들은 단말과 사용자 요구 사항에 따라 구성되어야 합니다. 벨소리 지속 시간이 매우 짧으면 전압이 올바르더라도 사용자가 전화를 놓칠 수 있습니다.

벨소리 그룹 설정도 확인해야 합니다. 일부 시스템에서는 여러 내선이 함께 울립니다. 그룹 시간 초과가 너무 짧으면 사용자가 도달하기 전에 아날로그 전화가 울리기를 멈출 수 있습니다. 구축 시 전기적 신호뿐만 아니라 인간의 응답 시간도 고려해야 합니다.

테스트 값 및 배선 기록 문서화

시운전 중에 링잉 전압 판독값, 연결된 단말 유형, REN 추정치, 케이블 경로, 포트 번호 및 구성 설정을 기록하십시오. 이러한 기록은 향후 유지보수를 더 빠르게 만듭니다. 기준 데이터가 없으면 기술자는 나중에 판독값이 비정상인지 쉽게 알 수 없습니다.

문서화는 호텔, 병원, 산업 시설, 캠퍼스 및 아날로그 배선이 여러 번 수정되었을 수 있는 오래된 건물에서 특히 유용합니다. 좋은 기록은 반복적인 문제 해결 작업을 줄여줍니다.

안전 및 유지보수 예방 조치

링잉 전압을 고전압 신호로 취급

전화 회로가 종종 저전력 시스템으로 간주되지만, 링잉 전압은 주의가 필요할 정도로 높을 수 있습니다. 기술자는 벨소리 중 노출된 도체를 만지거나 회선을 단락시키는 것을 피하고 절연 도구와 적절한 테스트 기기를 사용해야 합니다.

교육이 중요합니다. 저전압 데이터 케이블링에 익숙한 사람들은 아날로그 전화 링잉 전압을 과소평가할 수 있습니다. 특히 활성 시스템이나 습한 환경에서는 테스트 중에 안전 절차를 따라야 합니다.

테스트 전에 민감한 장비 분리

일부 연결된 장치는 테스트 방법이나 예상치 못한 전압에 민감할 수 있습니다. 외부 링 발생기, 부스터 또는 특수 테스트 신호를 인가하기 전에 연결된 모든 장비가 테스트를 견딜 수 있는지 확인하십시오. 결함을 분리할 때 불필요한 장치를 분리하십시오.

테스트는 제어되어야 합니다. 알려지지 않은 배선에 링잉 전압을 무작위로 인가하면 장비가 손상되거나 안전 위험이 발생할 수 있습니다. 외부 신호를 인가하기 전에 배선을 식별해야 합니다.

적절한 서지 보호 사용

옥외, 건물 사이, 산업 지역을 통과하거나 전력 장비 근처를 지나는 아날로그 회선은 서지로부터 보호되어야 합니다. 낙뢰, 스위칭 이벤트 및 접지 전위차는 FXS 포트와 단말을 손상시킬 수 있습니다. 서지 보호는 효과적이려면 올바르게 설치되어야 합니다.

보호 장치는 벨소리에 영향을 미치는 과도한 누설이나 정전 용량을 도입해서는 안 됩니다. 품질이 낮거나 고장난 보호기는 문제의 일부가 될 수 있습니다. 전기적 이벤트 후 벨소리 결함이 나타나면 서지 장치를 점검해야 합니다.

수리 후 확인

전화기, 케이블, 포트, 게이트웨이 또는 보호기를 교체한 후 전체 동작을 확인하십시오. 전화기가 울리고, 응답 후 울리지 않고, 명확한 오디오를 제공하고, 통화 종료 후 올바르게 해제되며, 다음 통화 시 다시 울려야 합니다. 회선에 여러 장치가 있으면 모두 테스트하십시오.

통화 워크플로우가 실제 조건에서 작동할 때까지 수리는 완료되지 않습니다. 전압 판독값만으로는 사용자가 안정적으로 전화를 받을 수 있다고 보장할 수 없습니다.

링잉 전압 설계 평가 방법

단말 호환성

설계는 시스템에 연결된 실제 단말을 지원해야 합니다. 최신 아날로그 전화, 오래된 기계식 벨, 비상 전화, 팩스 장치 및 보조 링거는 서로 다른 벨소리 요구 사항을 가질 수 있습니다. 대규모 구축 전에 호환성을 테스트해야 합니다.

부하 용량

링잉 소스는 총 연결 부하에 대해 충분한 용량을 가져야 합니다. REN 값, 케이블 길이, 보조 링거 및 숨겨진 병렬 장치를 고려해야 합니다. 하나의 테스트 전화기로만 작동하는 설계는 실제 장치가 연결된 후에 실패할 수 있습니다.

실제 배선 조건에서의 신뢰성

테스트는 짧은 벤치 케이블이 아닌 실제 현장 배선을 사용해야 합니다. 긴 경로, 오래된 단자, 옥외 구간 및 분기 배선은 벨소리에 영향을 미칠 수 있습니다. 실제 배선 테스트는 실험실 테스트에서 놓칠 수 있는 문제를 드러냅니다.

유지보수 용이성

좋은 설계는 문제 해결이 쉬워야 합니다. 포트, 케이블, 접속점 및 단말에 라벨이 붙어 있어야 합니다. 배선도를 사용할 수 있어야 합니다. 테스트 지점에 접근할 수 있어야 합니다. 유지보수 직원은 정상적인 판독값과 예상 동작을 알고 있어야 합니다.

안전 및 보호

시스템은 적절한 절연, 접지, 서지 보호 및 안전한 테스트 절차를 포함해야 합니다. 링잉 전압은 통신 신호의 일부이지만 여전히 전기적 주의가 필요합니다. 신뢰할 수 있는 설계에는 성능과 안전이 모두 포함됩니다.

마무리 노트

링잉 전압은 수신 전화 시 아날로그 전화기와 관련 단말을 울리게 하는 신호입니다. FXS 인터페이스, PBX 카드, ATA, 게이트웨이 또는 링 발생기에 의해 생성된 다음, 회선을 통해 단말 링거 회로로 전달됩니다. 사용자가 응답하면 시스템은 오프훅 상태를 감지하고 링잉 신호를 중지합니다.

구축 이점으로는 기존 아날로그 단말 지원, 간단한 사용자 조작, 비상 및 서비스 전화와의 호환성, 보다 원활한 PBX 및 VoIP 마이그레이션, 현장 가청 경고가 있습니다. 이러한 이점들은 IP 기반 통신 환경에서도 링잉 전압이 여전히 관련성을 유지하는 이유를 설명합니다.

안정적인 구축을 위해서는 전압 레벨, 파형, 주기, REN 부하, 케이블 거리, 단말 호환성, 서지 보호 및 안전에 주의를 기울여야 합니다. 유지보수에는 통화 라우팅 확인, 안전한 전압 측정, 부하 테스트, REN 검토, 케이블 점검, 정상 작동 단말 비교 및 수리 후 전체 워크플로우 검증이 포함되어야 합니다.

최상의 링잉 전압 설계는 단순히 충분히 높은 전압을 생산하는 것만이 아닙니다. 이는 실제 현장의 배선 및 부하 조건에서 올바른 단말이 올바른 시간에 명확하게 울리도록 보장하는 것입니다. 이것이 달성될 때, 아날로그 내선은 현대 통신 시스템의 신뢰할 수 있는 부분으로 남습니다.

자주 묻는 질문

링잉 전압이란 무엇입니까?

링잉 전압은 수신 전화가 도착했을 때 연결된 전화기, 벨 또는 단말을 울리도록 아날로그 전화선에 인가되는 전기 신호입니다.

전화가 발신은 되는데 벨소리가 울리지 않는 이유는 무엇입니까?

발신 통화는 음성 및 루프 경로가 기능적이기 때문에 작동할 수 있지만, 벨소리 회로에 여전히 문제가 있을 수 있습니다. 원인으로는 약한 링잉 전압, 과도한 REN 부하, 케이블 누설, 잘못된 주기 또는 링거 결함이 있습니다.

REN은 무엇을 의미합니까?

REN은 Ringer Equivalence Number(벨소리 등가 수)를 의미합니다. 전화기나 링거의 대략적인 링잉 부하를 나타냅니다. 회선의 총 REN이 포트 용량을 초과하면 벨소리가 실패할 수 있습니다.

링잉 전압은 전화기를 연결하지 않은 상태에서 측정해야 합니까?

무부하 측정은 유용할 수 있지만 충분하지는 않습니다. 포트는 부하가 없을 때 전압을 표시할 수 있지만 실제 연결된 장치에서는 실패할 수 있습니다. 실제 문제 해결을 위해서는 부하 테스트가 중요합니다.

링잉 전압은 위험합니까?

주의가 필요할 정도로 높을 수 있습니다. 기술자는 적절한 테스트 도구를 사용하고, 벨소리 중 노출된 도체를 만지지 않으며, 아날로그 전화선을 측정하거나 수리할 때 안전한 절차를 따라야 합니다.
