음성 통신 및 유니파이드 커뮤니케이션 프로젝트에서 전화 시스템을 공중 교환 전화망(PSTN)에 연결하는 것은 여전히 일반적인 요구 사항입니다. 많은 전화 채널, 중앙 집중식 번호 매기기 및 안정적인 트렁크 액세스가 필요한 대규모 사이트에서는 기존 통신 회선과 최신 PBX, IPPBX, SIP 또는 지령 통신 플랫폼을 연결하기 위해 E1 디지털 트렁크 게이트웨이가 자주 사용됩니다.

E1 배선은 겉보기에는 단순해 보이지만, 많은 현장 문제는 물리적 인터페이스에 대한 오해에서 비롯됩니다. E1 회선은 일반 이더넷 연결처럼 배선되지 않습니다. 별도의 송신 및 수신 경로를 사용하며, 올바른 배선 방법은 회선 측이 120옴 평형 RJ45인지 75옴 불평형 BNC인지에 따라 달라집니다. 실용적인 설치 계획은 시운전 전에 인터페이스 유형, 배선 순서, 전송 방향, 접지, 거리 및 게이트웨이 상태 표시등을 확인해야 합니다.

이 연결이 음성 프로젝트에서 적용되는 위치

E1 디지털 트렁크는 프로젝트가 PBX 또는 IP 통신 플랫폼을 통신사 측 PSTN 트렁크에 연결해야 할 때 일반적으로 사용됩니다. 기업, 캠퍼스, 호텔, 병원, 산업 단지, 지휘 센터 및 많은 전화 채널을 중앙 트렁크 링크를 통해 전송해야 하는 콜 서비스 환경에 적합합니다.

표준 E1 전화 트렁크는 일반적으로 30개의 음성 채널을 전송할 수 있습니다. 이는 프로젝트에 여러 외부 회선 통화, 통합 다이얼 규칙, 중앙 집중식 번호 리소스 또는 트렁크 수준의 음성 통합이 필요한 경우 여러 개의 개별 아날로그 회선을 배포하는 것보다 더 효율적입니다.

최신 아키텍처에서 E1 측은 통신사, 기존 PBX 또는 디지털 트렁크 장비에 연결되고, 게이트웨이 측은 서비스를 IPPBX, SIP 서버, 지령 콘솔, 녹음 플랫폼 및 기타 통신 애플리케이션에서 사용할 수 있는 형태로 변환합니다. 물리적 연결은 전체 통합의 기초입니다. E1 링크 계층이 설정되지 않으면 이후의 SIP 구성, 다이얼 플랜 조정 및 번호 라우팅이 안정적으로 작동하지 않습니다.

먼저 확인해야 할 두 가지 인터페이스 유형

가장 먼저 확인해야 할 것은 E1 인터페이스가 120옴 평형인지 75옴 불평형인지 여부입니다. 이 두 가지 배선 방법은 실제 통신 프로젝트에서 모두 사용되지만 커넥터와 케이블 유형이 다릅니다.

120옴 E1 인터페이스는 일반적으로 RJ45 스타일 커넥터와 연선 배선을 사용합니다. 커넥터는 네트워크 포트와 비슷해 보일 수 있지만 이더넷 포트가 아니므로 그렇게 취급해서는 안 됩니다. E1 송수신 신호에는 특정 핀만 사용됩니다.

75옴 E1 인터페이스는 일반적으로 BNC 커넥터가 있는 동축 케이블을 사용합니다. 이 설계에서는 하나의 BNC 커넥터가 데이터 수신에 사용되고 다른 하나는 데이터 송신에 사용됩니다. 동축 차폐와 접지가 관련되므로 설치 품질과 접지 조건을 주의 깊게 확인해야 합니다.

게이트웨이, 통신사 장치, PBX 트렁크 카드 또는 전송 장비는 호환되는 임피던스와 인터페이스 유형을 사용해야 합니다. 한쪽이 75옴 BNC이고 다른 쪽이 120옴 RJ45인 경우 적절한 임피던스 어댑터 또는 변환 케이블이 필요합니다.

관련 제품: Becke IPGA-1E1 트렁크 게이트웨이

송신 및 수신 방향 이해

E1 전화 링크는 일반적으로 4선식 전송 개념을 사용합니다. 두 개의 전선은 데이터 수신에 사용되고 두 개의 전선은 데이터 송신에 사용됩니다. 이러한 송수신 관계는 E1 배선의 핵심 포인트입니다.

두 개의 E1 장치를 연결할 때 한 장치의 송신 측은 다른 장치의 수신 측에 연결되어야 합니다. 간단히 말해, TX는 RX에 연결하고 RX는 TX에 연결해야 합니다. 양쪽이 송신-송신 또는 수신-수신으로 연결된 경우 링크가 올바르게 설정되지 않습니다.

이는 많은 설치자가 일반 네트워크 케이블에 대해 생각하는 방식과 다릅니다. 이더넷 케이블링의 경우 사용자는 네트워크 포트 동작에 따라 케이블이 직통인지 교차인지에 종종 초점을 맞춥니다. E1 배선의 경우 인터페이스가 일반 네트워크 포트로 작동하지 않기 때문에 송신 및 수신 방향을 명확히 이해해야 합니다.

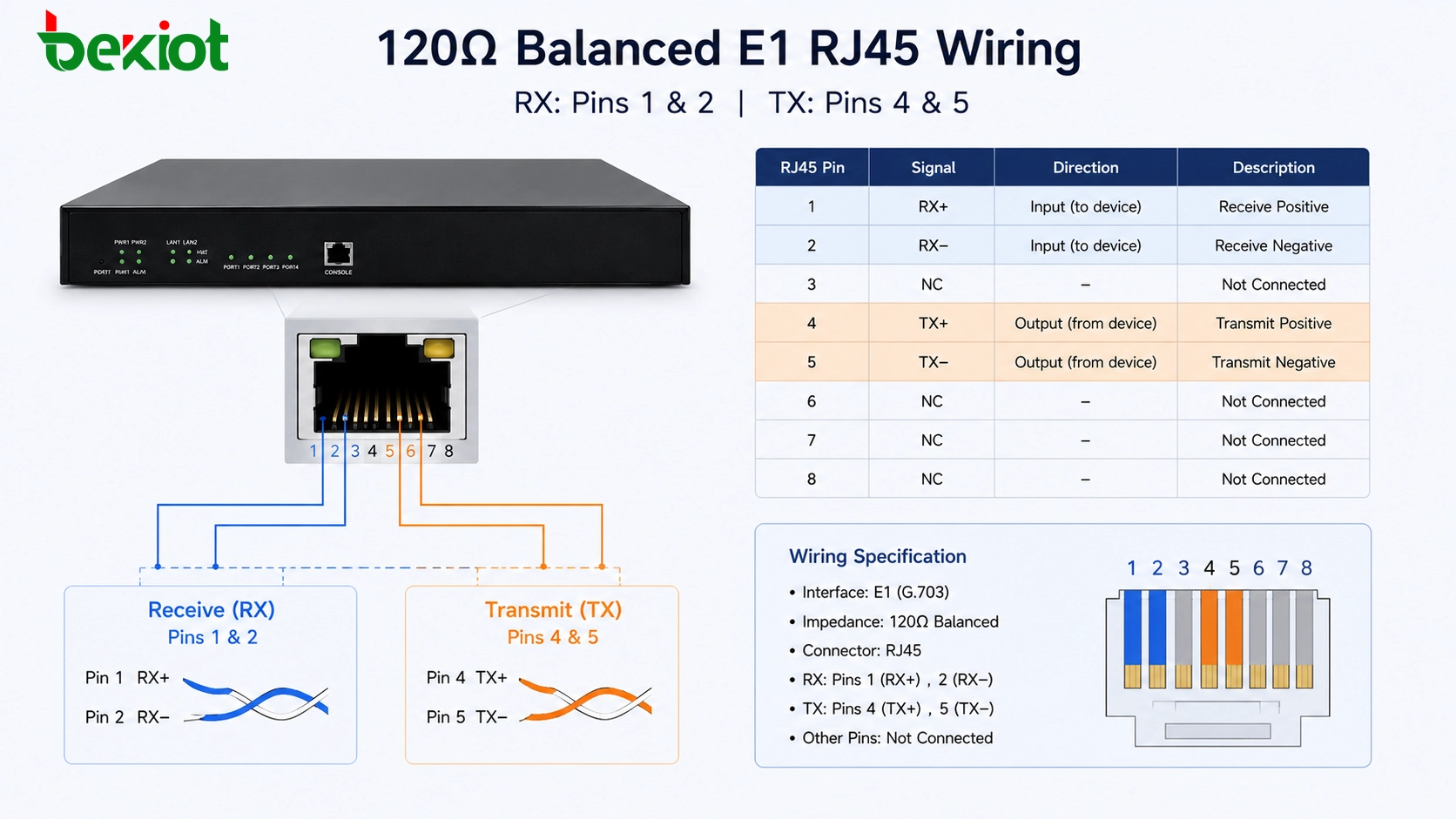

120옴 평형 E1의 RJ45 배선

120옴 평형 E1 인터페이스의 경우 연결은 일반적으로 RJ45 플러그와 모양이 유사한 8핀 크리스탈 커넥터를 통해 이루어집니다. 그러나 E1 링크는 4개의 핀(1, 2, 4, 5)만 사용합니다.

일반적인 배선 방법은 핀 1과 2를 데이터 수신용으로, 핀 4와 5를 데이터 송신용으로 사용하는 것입니다. 다른 E1 장치에 연결할 때 한쪽의 수신 쌍은 다른 쪽의 송신 쌍과 일치해야 합니다. 즉, 상대 장치의 핀 정의에 따라 교차 연결이 필요할 수 있습니다.

통신사가 크리스탈 헤드 인터페이스를 통해 E1 핸드오프를 제공하는 경우 이 120옴 배선 방법이 자주 사용됩니다. 시운전 중 배선 방향이 불확실한 경우 기술자는 일반적으로 TX/RX 배열이 반대인 두 개의 케이블을 준비하고 어느 케이블이 E1 링크를 활성화하는지 테스트합니다. 이는 문서가 불완전할 때 실용적인 문제 해결 방법입니다.

75옴 불평형 E1의 BNC 케이블링

또 다른 일반적인 E1 배선 방법은 75옴 불평형 동축 연결입니다. 이 방법은 BNC 커넥터와 동축 케이블을 사용합니다. E1 장치는 일반적으로 수신용과 송신용의 두 개의 BNC 포트를 제공합니다.

배선 원리는 동일합니다. 한 장치의 수신 포트는 상대 장치의 송신 포트에 연결하고, 송신 포트는 상대 장치의 수신 포트에 연결해야 합니다. 즉, 신호 방향은 양쪽 끝에서 교차되어야 합니다.

BNC 동축 배선의 경우 중심 도체가 신호를 전달하고 차폐층은 접지에 사용됩니다. 이 구조로 인해 장비 접지와 케이블 품질 모두 링크 안정성에 영향을 미칠 수 있습니다. 접지 불량, BNC 커넥터 느슨함, 동축 케이블 손상 또는 잘못된 TX/RX 방향은 링크 실패, 간헐적 경보 또는 불안정한 음성 채널을 유발할 수 있습니다.

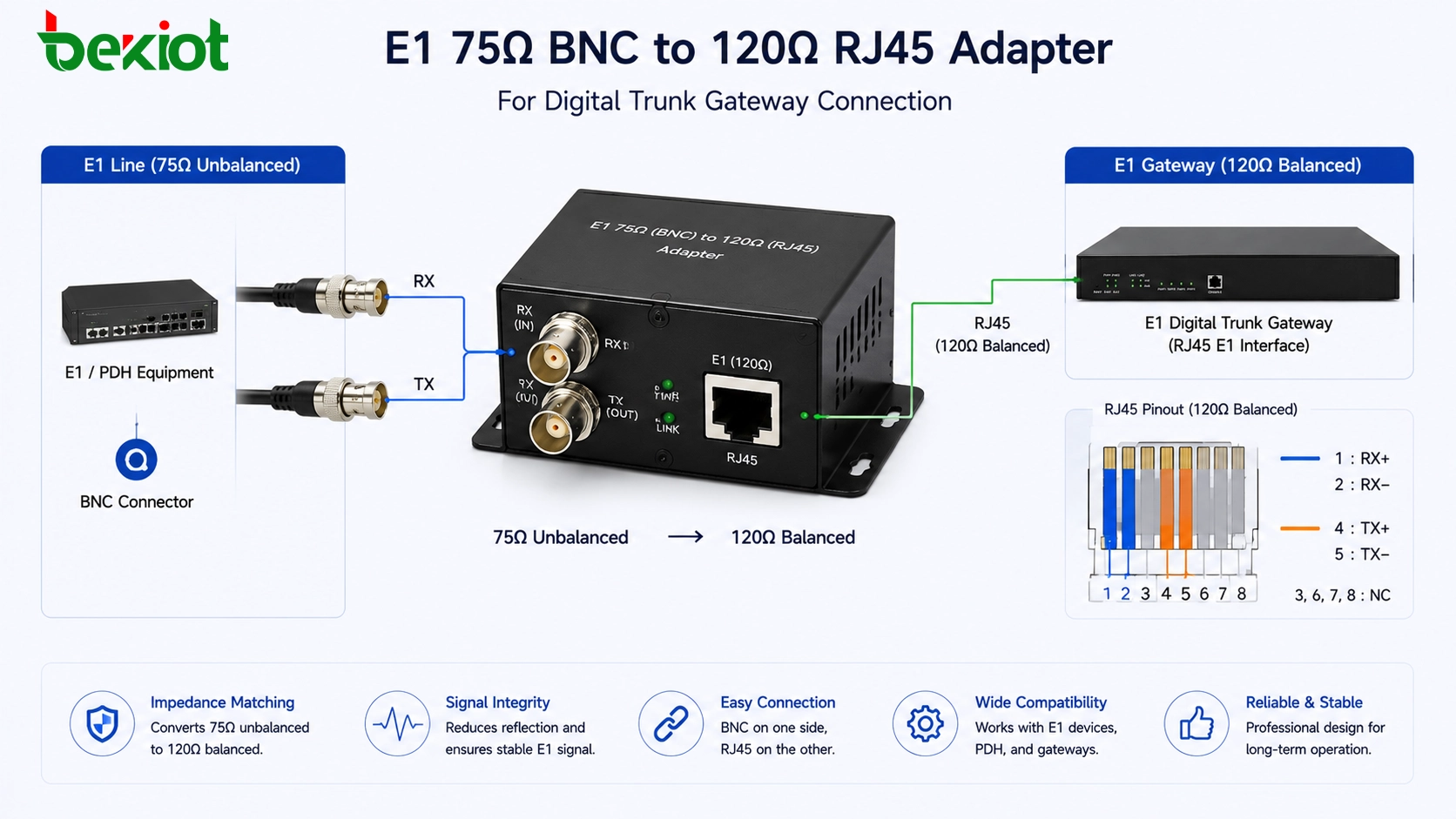

75옴에서 120옴으로의 변환 사용

실제 프로젝트에서는 E1 인터페이스가 일치하지 않는 경우가 흔합니다. 예를 들어, 통신사는 75옴 BNC E1 회선을 제공하고 E1 게이트웨이 또는 PBX 트렁크 카드는 120옴 RJ45 인터페이스를 사용할 수 있습니다. 이는 장치를 연결할 수 없다는 의미는 아니지만 임피던스 변환 솔루션이 필요합니다.

75옴-120옴 어댑터 또는 변환 케이블을 사용하여 두 물리적 인터페이스 유형을 브리지할 수 있습니다. 한쪽은 75옴 BNC 동축 라인에 연결되고 다른 쪽은 120옴 연선 RJ45 인터페이스에 연결됩니다. TX/RX 관계는 여전히 동일한 규칙을 따라야 합니다: 송신은 수신에 연결되고 수신은 송신에 연결됩니다.

이러한 유형의 어댑터는 PSTN 트렁크 마이그레이션, PBX 교체, 디지털 트렁크 게이트웨이 배포 및 통신사 핸드오프 변경 시 특히 유용합니다. 이를 통해 프로젝트 팀은 기존 E1 회선을 유지하면서 다른 물리적 인터페이스를 가진 장비에 연결할 수 있습니다.

거리 및 링크 상태 확인

케이블 거리는 E1 배포 중에 확인해야 할 또 다른 요소입니다. 실용적인 배선 지침에 따르면 75옴 및 120옴 E1 연결은 일반적으로 500미터 이내로 설계됩니다. 게이트웨이-장비 점퍼 연결의 대부분은 이보다 훨씬 짧지만, E1 케이블이 장비실, 분배 프레임 또는 건물 케이블 경로를 통과할 때는 거리를 고려해야 합니다.

배선이 완료된 후 기술자는 게이트웨이 또는 트렁크 카드의 E1 링크 표시등을 확인해야 합니다. 많은 장치는 경고등을 사용하여 E1 계층이 연결되었는지 표시합니다. 일반적인 설계에서 빨간색 경고등이 꺼지면 링크 계층이 정상이 되었음을 나타낼 수 있습니다. 일부 장치는 E1 링크가 설정되면 녹색등을 표시하기도 합니다.

표시등 동작은 제조업체에 따라 다를 수 있으므로 엔지니어는 장치 매뉴얼을 참조해야 합니다. 그러나 일반적인 문제 해결 논리는 동일합니다: E1 링크가 활성화되지 않으면 인터페이스 유형, 임피던스 매칭, TX/RX 교차, 케이블 연속성, 커넥터 품질, 접지, 통신사 측 상태 및 프레이밍 또는 시그널링 구성을 확인하십시오.

현장 배선 시 일반적인 문제

실용적인 배포 워크플로우

통신사 핸드오프 확인

케이블을 만들기 전에 통신사 또는 상위 장치가 제공하는 것을 확인하십시오. 프로젝트 팀은 핸드오프가 120옴 RJ45, 75옴 BNC 또는 분배 프레임을 통해 제공되는 다른 형태인지 확인해야 합니다. 이 단계는 나중에 불필요한 케이블 변경을 방지합니다.

게이트웨이 인터페이스 식별

E1 게이트웨이 또는 PBX 트렁크 카드의 인터페이스 유형을 확인하십시오. 게이트웨이가 RJ45를 사용하고 통신사가 BNC를 제공하는 경우 사전에 적절한 어댑터를 준비하십시오. 양쪽이 RJ45를 사용하는 경우 핀 정의를 확인하십시오. 양쪽이 BNC를 사용하는 경우 어느 커넥터가 TX이고 어느 것이 RX인지 확인하십시오.

신호 방향을 중심으로 케이블 구성

E1을 커넥터 모양만으로 배선하지 마십시오. 항상 송신 및 수신 방향을 확인하십시오. 120옴 RJ45 배선의 경우 핀 1, 2, 4, 5에 주의하십시오. 75옴 BNC 배선의 경우 수신 포트를 반대쪽 송신 포트에 연결하고 송신 포트를 반대쪽 수신 포트에 연결하십시오.

다이얼 플랜 테스트 전에 링크 확인

SIP 트렁크 규칙, 번호 라우팅, 인바운드 라우팅, 아웃바운드 라우팅 또는 통화 테스트를 시작하기 전에 E1 링크 계층이 정상이어야 합니다. 물리적 E1 계층이 안정적이지 않으면 상위 계층 구성을 검증하기 어렵습니다.

최종 배선 표준 기록

프로젝트 시운전 후 케이블에 레이블을 붙이고 최종 배선 방법을 문서화하십시오. 여기에는 인터페이스 유형, 핀 순서, TX/RX 방향, 어댑터 사용 여부, 통신사 핸드오프 위치 및 게이트웨이 포트 번호가 포함되어야 합니다. 양호한 문서화는 향후 유지보수 위험을 줄입니다.

최신 음성 네트워크에서의 솔루션 가치

오늘날 SIP 트렁킹이 널리 사용되지만, E1 디지털 트렁크 액세스는 많은 음성 프로젝트에서 여전히 중요합니다. 일부 조직에서는 신뢰성, 번호 연속성 또는 기존 통신 계약을 위해 통신사 E1 회선, 기존 PBX 시스템 또는 디지털 트렁크 리소스를 계속 사용합니다. E1 트렁크 게이트웨이를 통해 이러한 리소스를 최신 IP 기반 통신 시스템에 통합할 수 있습니다.

E1 게이트웨이를 사용하면 기존 PSTN 트렁크 회선을 IPPBX, 유니파이드 커뮤니케이션 시스템, 콜센터 플랫폼, 지령 플랫폼 또는 음성 녹음 시스템에 연결할 수 있습니다. 이는 SIP 기반 라우팅, 중앙 집중식 관리 및 유연한 시스템 확장을 가능하게 하면서 기존 통신 투자를 보호하는 데 도움이 됩니다.

시스템 통합자의 경우 올바른 E1 배선은 단순한 작은 설치 단계가 아닙니다. 디지털 트렁크 계층이 안정적인 연결을 설정할 수 있는지 여부를 결정합니다. 물리 계층이 올바르면 클록 선택, 시그널링 구성, 번호 계획, 경로 제어 및 통화 테스트와 같은 후속 작업이 더 원활하게 진행될 수 있습니다.

최종 정리

E1 디지털 트렁크 게이트웨이 배선은 주로 두 가지 물리적 인터페이스 유형에 따라 달라집니다: 120옴 평형 RJ45 및 75옴 불평형 BNC. 일반적인 E1 전화 트렁크는 30개의 음성 채널을 전송할 수 있어 중앙 집중식 PSTN 액세스 및 통합 번호 리소스가 필요한 대규모 프로젝트에 적합합니다.

120옴 RJ45 배선의 경우 일반적으로 사용되는 핀은 1, 2, 4, 5이며, 핀 1과 2는 수신용, 핀 4와 5는 송신용입니다. 75옴 BNC 배선의 경우 한 커넥터는 수신용, 다른 커넥터는 송신용입니다. 두 경우 모두 핵심 규칙은 로컬 수신 측이 원격 송신 측에 연결되고 로컬 송신 측이 원격 수신 측에 연결되어야 한다는 것입니다.

75옴과 120옴 인터페이스를 연결해야 하는 경우 어댑터 또는 변환 케이블을 사용해야 합니다. 케이블 거리는 일반적으로 500미터 이내로 유지해야 하며, 상위 계층 음성 구성 전에 링크 표시등을 확인해야 합니다. 안정적인 E1 연결은 신뢰할 수 있는 PSTN-IP 음성 통합의 기초를 제공합니다.

자주 묻는 질문

E1 RJ45 포트는 이더넷 포트와 동일합니까?

아닙니다. 커넥터는 비슷해 보일 수 있지만 E1 RJ45 인터페이스는 이더넷 네트워크 포트가 아닙니다. 송수신 쌍에 특정 핀을 사용하고 이더넷 데이터 대신 디지털 트렁크 신호를 전송합니다.

75옴 E1 회선을 120옴 E1 포트에 직접 연결할 수 있습니까?

적절한 변환 없이 직접 연결해서는 안 됩니다. 물리적 인터페이스 및 임피던스 요구 사항을 맞추기 위해 75옴-120옴 어댑터 또는 변환 케이블을 사용해야 합니다.

E1 경고등이 계속 켜져 있으면 무엇을 확인해야 합니까?

TX와 RX가 올바르게 교차되었는지, 인터페이스 유형이 일치하는지, 커넥터가 제대로 압착 또는 고정되었는지, 통신사 회선이 활성화되었는지, 게이트웨이 포트가 올바르게 구성되었는지 확인하십시오.

E1 배선이 전화번호를 결정합니까?

아닙니다. 배선은 물리적 트렁크 연결만 설정합니다. 전화번호, 인바운드 라우팅, 아웃바운드 라우팅, 시그널링 유형 및 통화 규칙은 게이트웨이, PBX 또는 IPPBX 시스템에서 별도로 구성됩니다.

E1 시운전 후 문서화가 중요한 이유는 무엇입니까?

E1 배선에는 맞춤형 케이블, 어댑터, 분배 프레임 및 통신사 핸드오프 지점이 포함될 수 있습니다. 명확한 문서화는 향후 엔지니어가 더 빠르게 문제를 해결하고 TX/RX 방향 또는 인터페이스 일치의 우발적 변경을 방지하는 데 도움이 됩니다.
