두 PAGA 시스템은 물리적 아키텍처가 매우 다르면서도 거의 동일한 페이징 및 일반 경보 기능을 제공할 수 있습니다.

한 프로젝트에서는 컨트롤러, 증폭기 및 인터페이스 장비가 모두 중앙 통신실에 설치될 수 있습니다. 다른 프로젝트에서는 제어는 중앙집중식으로 유지되지만 증폭은 여러 공정 영역, 건물 또는 원격 스테이션에 분산됩니다.

선택은 장비 배치 이상의 영향을 미칩니다. 스피커 케이블 길이, 네트워크 의존성, 장애 격리, 장비실 요구 사항, 유지보수 접근성 및 향후 확장에 영향을 줍니다.

컴팩트한 시설의 경우 중앙집중식 증폭이 가장 간단한 솔루션일 수 있습니다. 사이트가 더 커지거나 지리적으로 더 분산됨에 따라 분산형 또는 하이브리드 아키텍처가 더 실용적이 되는 경우가 많습니다.

PAGA 시스템관련 솔루션:

1. PAGA 시스템 아키텍처는 무엇을 정의하는가?

PAGA 시스템 아키텍처는 제어, 오디오 라우팅, 증폭 및 현장 스피커 회로가 시설 전반에 걸쳐 어떻게 배치되는지를 정의합니다.

단순화된 오디오 경로는 다음과 같이 표현될 수 있습니다:

페이징 또는 경보 소스 → PAGA 컨트롤러 → 오디오 라우팅 → 증폭기 → 스피커 회로 → 스피커

주요 아키텍처 질문은 이러한 기능이 어디에 위치해야 하는지입니다.

중앙집중식 설계는 대부분의 활성 장비를 한 곳에 유지하고 증폭된 오디오를 현장에 분배합니다. 분산형 설계는 선택된 기능(특히 증폭)을 해당 기능이 서비스하는 영역에 더 가깝게 이동시킵니다. 하이브리드 설계는 두 접근 방식을 결합합니다.

올바른 선택은 일반적으로 필요한 PAGA 기능의 수보다는 사이트의 물리적 레이아웃에 따라 달라집니다.

단일 생산 건물은 케이블 경로가 상대적으로 짧고 페이징 영역이 몇 개뿐일 수 있습니다. 정유소, 광산, 교통 시설 또는 대규모 에너지 프로젝트는 수백 미터 또는 수천 미터 떨어진 통신 영역을 가질 수 있습니다.

두 유형의 시설에 동일한 물리적 배치를 사용하면 불필요한 케이블 배선, 확장 어려움 또는 단일 장비 위치에 대한 과도한 의존이 발생할 수 있습니다.

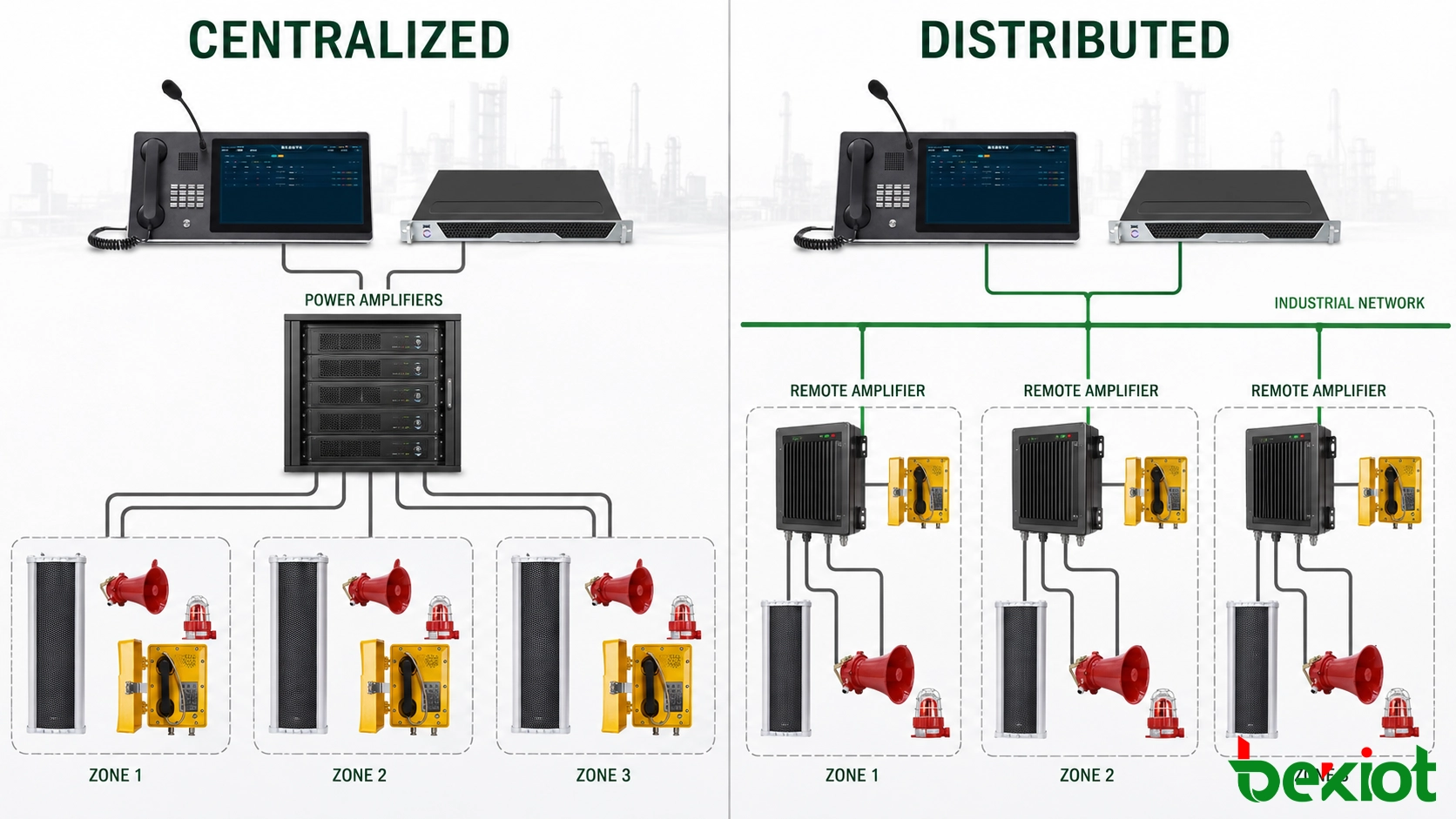

2. 중앙집중식 PAGA 아키텍처는 어떻게 작동하는가?

중앙집중식 PAGA 시스템에서는 주 컨트롤러, 오디오 처리 장비, 인터페이스 및 전력 증폭기가 일반적으로 중앙 장비실에 함께 설치됩니다.

그런 다음 스피커 회로는 중앙 증폭기 랙에서 시설 전체의 스피커로 연결됩니다.

기본 구조는 다음과 같습니다:

중앙 제어 장비 → 중앙 증폭기 랙 → 현장 스피커 회로 → 스피커

중앙집중식 장비는 유지보수를 단순화합니다

주요 장점 중 하나는 대부분의 활성 장비가 보호된 한 곳에 집중된다는 것입니다.

기술자는 여러 원격 캐비닛 사이를 이동하지 않고 컨트롤러, 증폭기, 전원 공급 장치 및 인터페이스 모듈을 점검할 수 있습니다. 주요 하드웨어가 같은 방에 설치되어 있기 때문에 장비 교체 및 정기 유지보수도 더 쉬울 수 있습니다.

비교적 컴팩트한 사이트의 경우 이 배치는 실용적이고 경제적일 수 있습니다.

중앙집중식 아키텍처는 다음과 같은 경우에 적합합니다:

• 시설이 비교적 컴팩트한 면적을 차지하는 경우

• 스피커 케이블 거리가 관리 가능한 수준인 경우

• 원격 영역의 수가 제한적인 경우

• 안전한 통신실을 사용할 수 있는 경우

• 대부분의 영역에 실용적인 케이블 경로를 통해 접근할 수 있는 경우

긴 케이블 경로가 주요 제한 사항입니다

시설이 확장됨에 따라 단점이 더 두드러집니다.

원격 영역에 여러 스피커 회로가 필요한 경우 각 회로는 해당 영역에서 중앙 증폭기실로 다시 연결되어야 할 수 있습니다. 이는 트렌치, 케이블 트레이 및 배전 경로에 설치되는 케이블 양을 증가시킬 수 있습니다.

확장도 덜 편리해질 수 있습니다. 시설 가장자리에 새 페이징 영역을 추가하려면 근처에 통신 인프라가 이미 있더라도 또 다른 긴 케이블 경로가 필요할 수 있습니다.

중앙집중화는 또한 상당히 많은 양의 장비가 동일한 방, 랙 또는 지원 인프라에 의존할 수 있음을 의미합니다.

이것이 중앙집중식 PAGA 시스템을 자동으로 신뢰할 수 없게 만드는 것은 아닙니다. 중앙 장비, 전원 공급 장치 및 공유 케이블 경로의 고장 영향을 신중하게 평가해야 함을 의미합니다.

3. 분산형 PAGA 아키텍처는 어떻게 작동하는가?

분산형 PAGA 아키텍처는 전체 시스템 제어와 현장 수준의 증폭을 분리합니다.

주 PAGA 컨트롤러는 중앙 제어실에 남아 있을 수 있지만 원격 증폭기 랙 또는 오디오 노드는 해당 노드가 서비스하는 영역에 더 가깝게 설치됩니다.

기본 구조는 다음과 같습니다:

중앙 PAGA 컨트롤러 → 현장 통신 네트워크 → 원격 노드 → 로컬 증폭기 → 로컬 스피커 회로

증폭된 각 스피커 회로를 장거리로 전송하는 대신 오디오 및 제어 정보는 대상 영역 근처에서 증폭되기 전에 현장 통신 네트워크를 통해 전송될 수 있습니다.

원격 증폭은 스피커 케이블 경로를 단축할 수 있습니다

주 제어 건물에서 멀리 떨어진 탱크 팜 또는 적재 영역을 고려해 보십시오.

중앙집중식 증폭을 사용하면 여러 스피커 회로를 주 장비실까지 모두 연결해야 할 수 있습니다.

분산형 설계를 사용하면 해당 영역 근처에 증폭기 노드를 설치할 수 있습니다. 장거리 연결은 통신 네트워크를 통해 처리되고, 더 짧은 로컬 스피커 회로가 원격 증폭기를 근처 스피커에 연결합니다.

이렇게 하면 긴 스피커 케이블의 집중이 줄어들고 시스템의 물리적 분배를 관리하기가 더 쉬워집니다.

물리적 영역은 실제 사이트 레이아웃을 따를 수 있습니다

분산형 아키텍처는 시설에 명확히 분리된 운영 영역이 포함된 경우 특히 유용합니다.

예를 들어:

• 주요 생산 영역

• 탱크 팜

• 유틸리티 플랜트

• 창고 영역

• 관리동

• 원격 적재 터미널

모든 스피커 회로를 한 곳으로 되돌리는 대신 선택된 영역은 자체 증폭 자원을 가질 수 있으며 동시에 동일한 PAGA 제어 시스템 아래에 남아 있습니다.

이는 또한 장애 격리를 개선할 수 있습니다. 하나의 원격 증폭기 노드에 영향을 미치는 장애가 반드시 사이트의 다른 관련 없는 페이징 영역을 중단시킬 필요는 없습니다.

통신 네트워크가 PAGA 설계의 일부가 됩니다

분산형 장비는 여전히 하나의 조정된 시스템으로 작동해야 합니다.

페이징 권한, 경보 우선순위, 영역 선택, 녹음 메시지 및 시스템 상태는 모든 노드에서 일관되어야 합니다.

이러한 이유로 중앙 및 원격 PAGA 장비를 연결하는 네트워크는 전체 가용성 설계의 일부가 됩니다.

따라서 네트워크 토폴로지, 스위치 배치, 통신 경로 및 전력 가용성은 PAGA 장비 자체와 함께 고려되어야 합니다.

분산형 아키텍처는 긴 현장 케이블링을 줄일 수 있지만, 시스템 의존성을 단순히 스피커 케이블에서 보호되지 않은 단일 네트워크 경로로 이전해서는 안 됩니다.

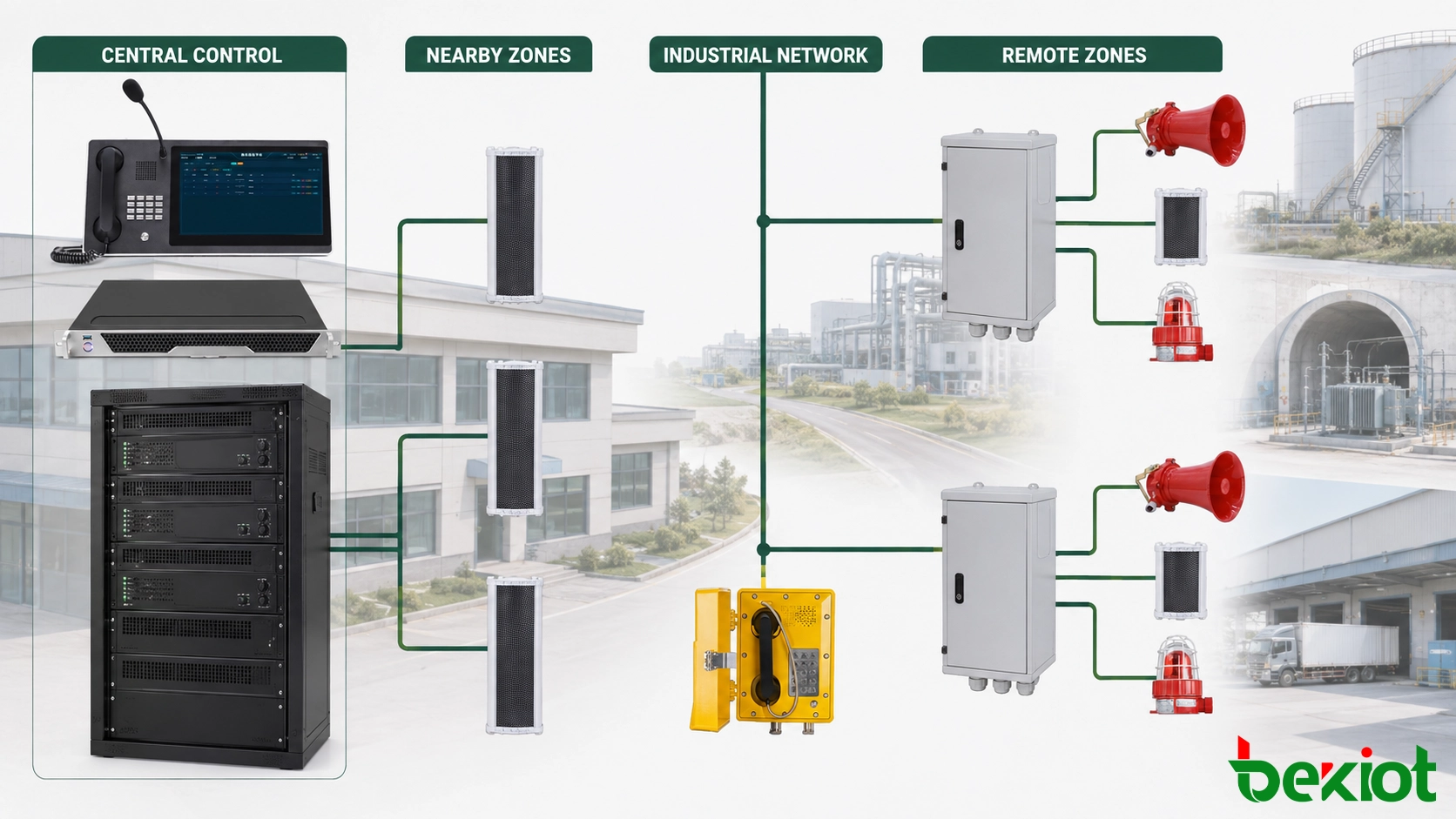

4. 하이브리드 PAGA 아키텍처가 더 합리적인 경우는 언제인가?

많은 산업 시설은 순수하게 중앙집중식 또는 순수하게 분산형 모델에 깔끔하게 맞지 않습니다.

하이브리드 아키텍처는 케이블 거리가 짧은 곳에서는 중앙집중식 장비를 사용하고 먼 지역에는 원격 증폭기 노드를 설치할 수 있도록 합니다.

예를 들어, 주 제어실에는 PAGA 컨트롤러, 운영자 콘솔, 시스템 인터페이스 및 인근 건물에 서비스를 제공하는 증폭기가 포함될 수 있습니다.

원격 공정 유닛, 터널, 변전소 또는 적재 영역은 네트워크에 연결된 증폭기 노드를 사용할 수 있습니다.

아키텍처는 다음과 같이 됩니다:

중앙 PAGA 제어 → 근접 영역을 위한 중앙 증폭 + 원격 영역을 위한 원격 증폭

이 배치는 장비 위치가 시설의 실제 지리를 따르도록 합니다.

컴팩트한 산업 시설

건물과 야외 영역이 주 장비실에 가까운 경우 중앙집중식 증폭이 가장 간단한 접근 방식으로 남을 수 있습니다.

긴 터널 및 선형 사이트

터널, 철도 및 기타 긴 선형 환경의 경우 선택된 위치에 증폭을 분산시키면 많은 수의 스피커 회로를 하나의 중앙 지점으로 되돌리는 것을 피할 수 있습니다.

대규모 공정 시설

정유소 또는 대규모 산업 플랜트는 주 제어 건물 및 인근 공정 영역에 중앙 증폭을 사용하고 탱크 팜, 유틸리티 또는 기타 원격 영역에는 원격 노드를 설치할 수 있습니다.

이러한 프로젝트에서는 물리적 거리가 단순히 페이징 영역의 수를 세는 것보다 더 유용한 설계 요소가 되는 경우가 많습니다.

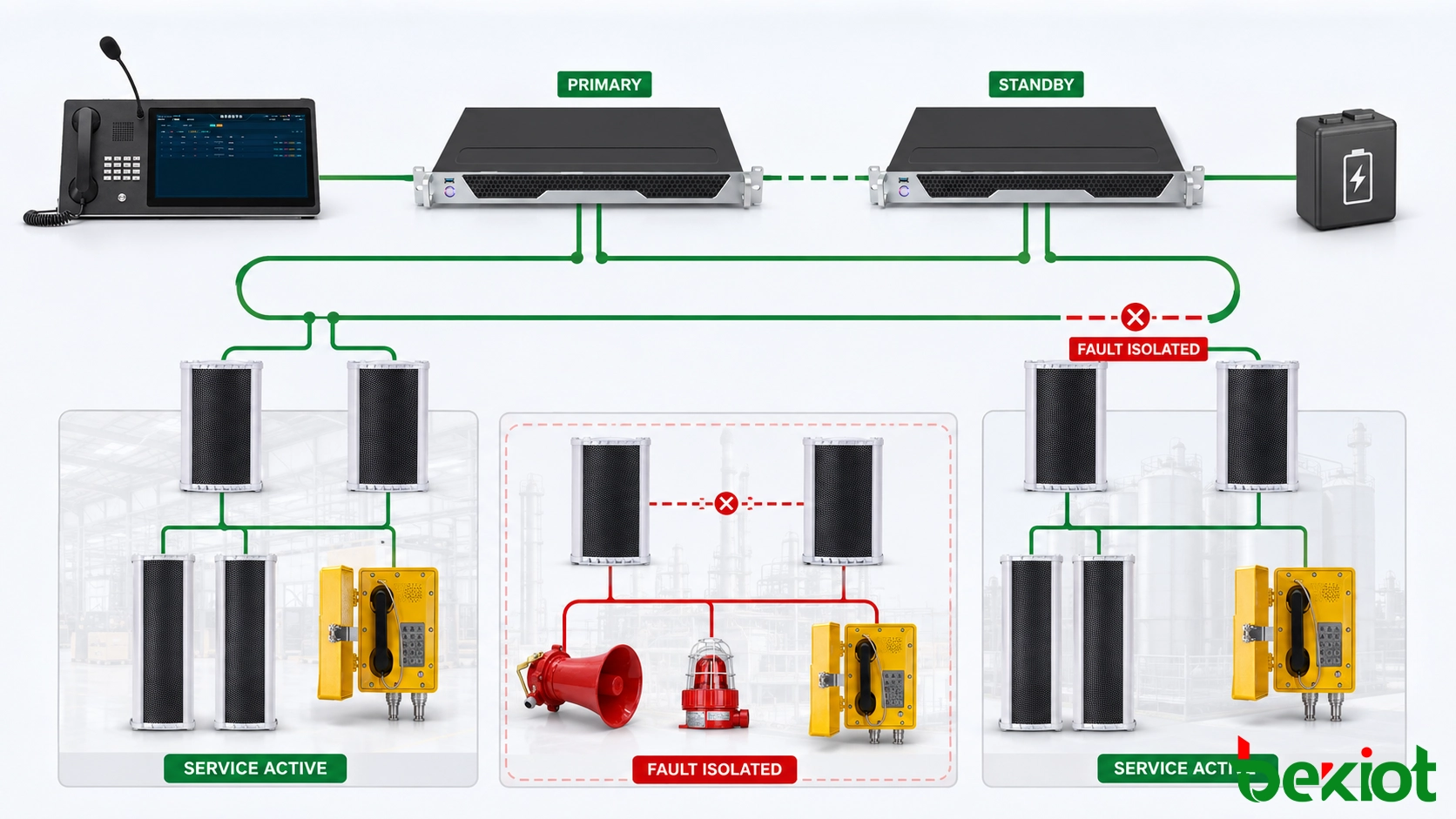

5. 아키텍처가 PAGA 중복성 및 장애 격리에 미치는 영향

PAGA 중복성은 시스템 아키텍처와 별도로 고려되어서는 안 됩니다.

중복 장비가 필요한 위치를 결정하기 전에 프로젝트는 먼저 무엇이 고장날 수 있는지와 시설의 얼마나 많은 부분이 영향을 받을지 식별해야 합니다.

컨트롤러 고장

컨트롤러를 사용할 수 없는 경우 설계는 어떤 페이징 및 경보 기능이 계속되어야 하는지와 다른 제어 경로가 대체하는지 정의해야 합니다.

증폭기 고장

증폭기 고장은 해당 증폭기가 서비스하는 통신 영역에 따라 평가되어야 합니다. 프로젝트에서 요구하는 경우 서비스 중단을 줄이기 위해 대기 증폭 또는 대체 오디오 경로를 제공할 수 있습니다.

네트워크 고장

네트워크 복원력은 원격 PAGA 노드가 IP 또는 이더넷 통신에 의존할 때 특히 중요해집니다.

여러 원격 영역이 단일 통신 경로를 공유하는 경우 단일 네트워크 고장이 여러 영역에 영향을 미칠 수 있습니다. 따라서 프로젝트 가용성 목표에 따라 대체 경로 또는 적절한 네트워크 중복성이 필요할 수 있습니다.

원격 노드 고장

분산형 아키텍처는 다른 영역이 별도의 장비를 사용하기 때문에 일부 고장의 물리적 영향을 줄이는 데 도움이 될 수 있습니다.

그러나 이 이점은 원격 노드가 어떻게 배치되는지에 따라 달라집니다. 하나의 원격 노드가 여러 관련 없는 영역에 불필요하게 공통 의존성이 되어서는 안 됩니다.

전원 고장

원격 증폭기 위치에도 적절한 전원 전략이 필요합니다.

페이징이 가장 중요한 이벤트 중에 원격 캐비닛이 전원을 잃는다면 증폭을 현장에 더 가깝게 이동시키는 것은 거의 이점이 없습니다. 따라서 백업 전원 요구 사항은 중앙 및 원격 장비 모두에 대해 고려되어야 합니다.

스피커 회로 고장

스피커 라인 감시도 물리적 아키텍처를 따라야 합니다.

개방 회로, 단락 또는 기타 현장 고장이 발생하는 경우 유지보수 담당자는 시스템의 불필요하게 큰 섹션을 검색하지 않고도 영향을 받는 물리적 영역 또는 스피커 회로를 식별할 수 있어야 합니다.

이러한 이유로 더 유용한 중복성 질문은 단순히:

"PAGA 시스템에 중복 장비가 있습니까?"

보다 나은 엔지니어링 질문은:

"이 컨트롤러, 증폭기, 네트워크 링크, 전원 또는 스피커 회로가 고장나면 어떤 페이징 영역이 계속 사용 가능합니까?"

이는 중복성을 고장의 실제 운영 영향과 직접 연결합니다.

용량, 인터페이스, 환경 요구 사항 및 시스템 사양을 다루는 더 광범위한 프로젝트 계획은 PAGA 시스템 선택 방법을 참조하십시오.

6. PAGA 시스템 아키텍처에 대한 자주 묻는 질문

중앙집중식 또는 분산형 PAGA 아키텍처 중 어느 것이 더 좋습니까?

어느 아키텍처가 보편적으로 더 좋다고 할 수 없습니다. 중앙집중식 시스템은 케이블 거리가 관리 가능한 컴팩트한 시설에 실용적인 경우가 많습니다. 분산형 시스템은 건물, 공정 영역 또는 통신 영역이 널리 분리된 경우 더 매력적이 됩니다. 대규모 프로젝트는 종종 두 가지를 조합하여 사용합니다.

원격 PAGA 증폭기는 언제 고려해야 합니까?

많은 수의 스피커가 주 장비실에서 멀리 떨어진 곳에 위치한 경우 원격 증폭을 고려할 가치가 있습니다. 이러한 영역에 더 가깝게 증폭기를 설치하면 긴 스피커 케이블 경로를 줄이고 로컬 현장 분배를 단순화할 수 있습니다.

하나의 PAGA 시스템이 중앙 및 원격 증폭기를 모두 사용할 수 있습니까?

예. 이는 일반적인 하이브리드 접근 방식입니다. 가까운 페이징 영역은 주 장비실의 증폭기를 사용하고 먼 영역은 네트워크에 연결된 원격 증폭기를 사용할 수 있습니다. 둘 다 동일한 시스템 제어 및 경보 우선순위 로직 아래에 있습니다.

분산형 PAGA 시스템에는 IP 네트워크가 필요합니까?

많은 최신 분산형 PAGA 시스템은 중앙 및 원격 장비 간 통신에 IP 또는 이더넷을 사용합니다. 정확한 전송 방법은 플랫폼에 따라 다르지만 네트워크는 관련 없는 인프라 계층이 아닌 시스템 가용성 설계의 일부로 취급되어야 합니다.

분산형 아키텍처가 자동으로 중복성을 제공합니까?

아닙니다. 분산과 중복성은 다른 설계 문제를 다룹니다. 분산형 장비는 물리적 집중을 줄이고 일부 고장을 격리하는 데 도움이 될 수 있지만 컨트롤러, 네트워크, 증폭기, 전원 공급 장치 및 현장 회로에는 여전히 적절한 중복성 전략이 필요합니다.

가장 적합한 PAGA 아키텍처는 모든 페이징 영역을 하나의 장비실로 강제로 되돌리는 대신 물리적 사이트를 따르는 것입니다.

컴팩트한 시설의 경우 중앙집중식 증폭이 가장 간단한 설치를 제공할 수 있습니다. 지리적으로 분산된 사이트의 경우 원격 노드가 케이블 집중을 줄이고 더 명확한 물리적 장애 경계를 만들 수 있습니다. 동일한 프로젝트에 두 조건이 모두 존재하는 경우 하이브리드 아키텍처가 종종 더 실용적인 솔루션입니다.

아키텍처를 최종 확정하기 전에 설계는 세 가지 점을 명확히 해야 합니다: 주요 통신 자원이 어디에 있는지, 각 중요 부분이 고장날 때 어떤 일이 발생하는지, 향후 새 페이징 영역을 추가하는 것이 얼마나 쉬운지.
