SIP 스피커는 관리 플랫폼에서 온라인으로 표시될 수 있지만 설치 지점에서 사용 가능한 사운드를 생성하지 못할 수 있습니다. 증폭기가 고장났거나, 출력 볼륨이 변경되었거나, 스피커 회로가 손상되었거나, 오디오 스트림이 네트워크를 통과할 수 없는 경우에도 등록은 정상으로 유지될 수 있습니다.

이러한 유형의 무음 장애는 스피커가 공장, 캠퍼스, 교통 시설, 공공 구역 또는 여러 원격 지점에 분산되어 있을 때 식별하기 어렵습니다. 상태 아이콘이 변경될 때마다 기술자가 모든 위치를 방문할 수는 없습니다. 따라서 모니터링 시스템은 기본 네트워크 가용성을 SIP 신호, 방송 전달 및 실제 오디오 출력과 분리해야 합니다.

효과적인 유지 관리 프로세스는 원격 모니터링과 정기적인 오디오 테스트 및 목표 현장 검사를 결합합니다. 그 목적은 영향받은 계층을 식별하고, 가능한 원인을 좁히고, 운영 또는 비상 방송을 위해 스피커가 필요하기 전에 서비스를 복원하는 것입니다.

정확한 장치 인벤토리 구축

원격 모니터링은 어떤 장치가 알람을 생성했는지 정확히 아는 데 의존합니다. "스피커 01" 또는 "구역 장치 3"과 같은 일반적인 이름은 수백 개의 엔드포인트가 여러 사이트에 설치되면 빠르게 사용할 수 없게 됩니다.

실용적인 장치 이름은 일반적으로 사이트, 건물, 구역 및 설치 위치를 식별합니다. 예를 들어, 창고 2의 동쪽 입구에 있는 스피커는 "WH2-East-Entrance-01"로 기록될 수 있습니다. 동일한 이름이 방송 플랫폼, SIP 서버, 네트워크 관리 시스템, 도면 및 유지 관리 기록에 나타나야 합니다.

각 장치 기록에는 다음 정보가 필요합니다:

• 사이트, 건물, 층, 구역 및 정확한 설치 위치

• 장치 모델, 일련 번호, 하드웨어 개정판 및 펌웨어 버전

• IP 주소, MAC 주소, VLAN 및 스위치 포트 할당

• SIP 계정, 서버 주소, 전송 방법 및 등록 간격

• 방송 그룹, 멀티캐스트 주소 및 우선순위 할당

• 전원, PoE 스위치 포트 또는 로컬 전원 공급 정보

• 정격 출력 전력 및 승인된 작동 볼륨 범위

• 설치 날짜, 보증 상태 및 유지 관리 이력

• 담당 부서, 로컬 연락처 및 장애 에스컬레이션 경로

그룹 멤버십은 특별한 주의가 필요합니다. 하나의 스피커는 일일 운영 그룹, 로컬 비상 그룹 및 사이트 전체 대피 그룹에 동시에 속할 수 있습니다. 잘못된 그룹에 배치된 장치는 네트워크 및 SIP 상태가 정상이더라도 중요한 방송을 놓칠 수 있습니다.

논리적 기록을 물리적 설치 세부 정보와 연결하면 현장 유지 관리도 개선됩니다. 플랫폼이 장애를 보고하면 기술자는 현장으로 이동하기 전에 관련 스위치, 전원, 설치 높이 및 접근 요구 사항을 식별할 수 있습니다. 이렇게 하면 접근 장비 부족이나 호환되지 않는 교체 부품으로 인한 반복 방문을 피할 수 있습니다.

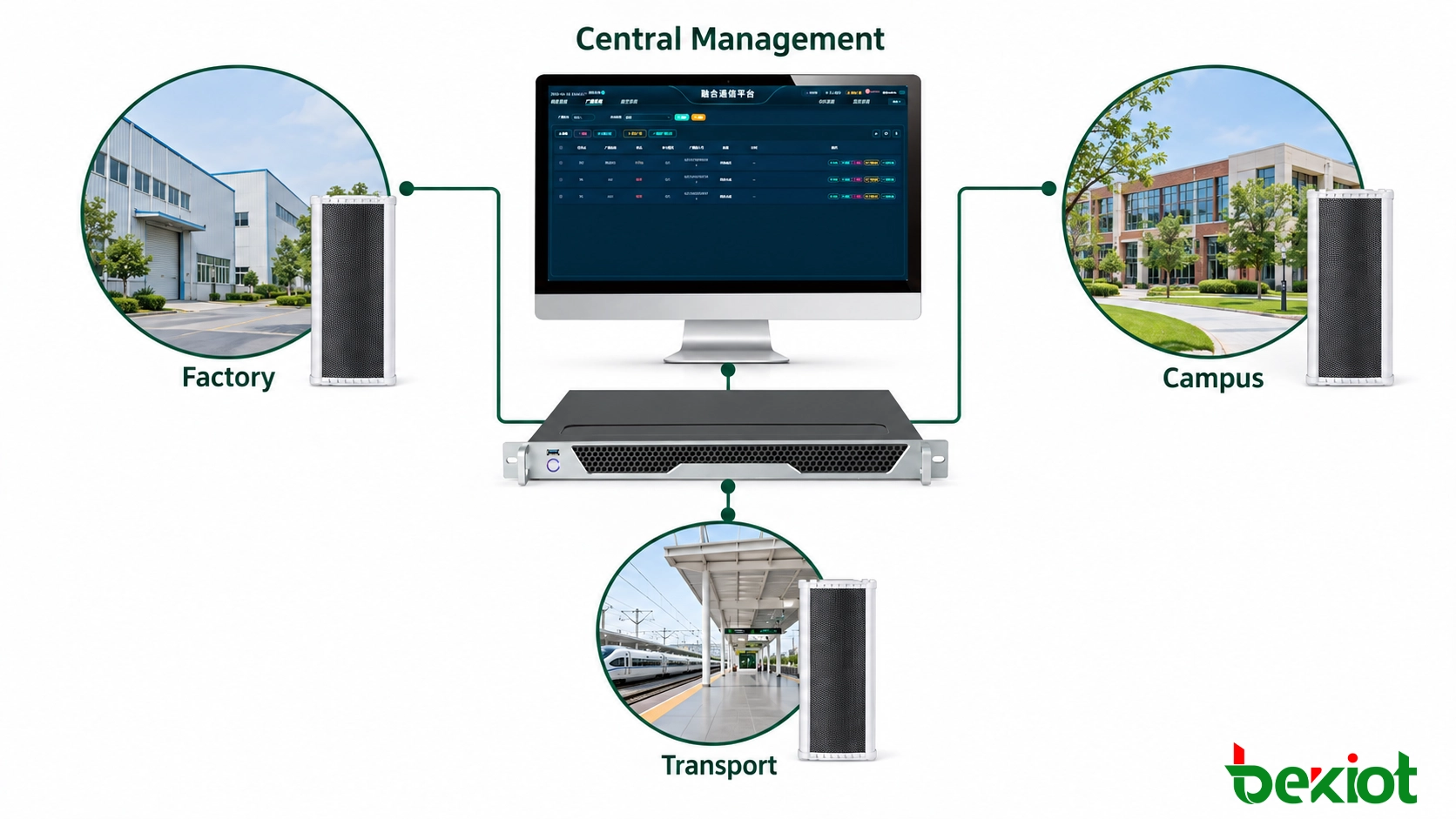

그림 1 - 중앙 플랫폼이 SIP 스피커를 사이트 네트워크, PoE 스위치, SIP 서비스 및 여러 원격 위치의 유지 관리 기록과 연결합니다.

완전한 통신 경로 모니터링

단일 상태 값으로는 SIP 스피커가 완전히 작동 중인지 확인할 수 없습니다. 완전한 모니터링 설계는 네트워크, SIP 서비스, 미디어 경로, 장치 하드웨어 및 방송을 생성하는 플랫폼을 포함합니다.

네트워크 연결성

기본 감독은 장치 도달 가능성과 연결 안정성으로 시작됩니다. 반복적으로 연결이 끊기는 스피커는 손상된 케이블, 느슨한 커넥터, 불안정한 무선 링크, 결함이 있는 스위치 포트, 잘못된 VLAN, 신뢰할 수 없는 PoE 공급 또는 상위 네트워크의 변경 사항의 영향을 받을 수 있습니다.

스위치 정보는 단순한 ping 결과보다 더 유용한 경우가 많습니다. 포트 상태, PoE 소비, 링크 속도, 인터페이스 오류 및 버려진 패킷은 문제가 엔드포인트에 있는지 아니면 이를 제공하는 네트워크에 있는지 보여줄 수 있습니다.

ping 응답은 IP 인터페이스에 도달할 수 있음을 확인할 뿐입니다. SIP 프로세스가 실행 중이거나 장치가 오디오를 수신하고 재생할 수 있음을 증명하지는 않습니다. 일부 네트워크는 ICMP 트래픽을 차단하므로 ping 실패가 자동으로 스피커가 오프라인임을 의미하지는 않습니다.

SIP 등록 및 신호

SIP 등록은 스피커가 SIP 서버 또는 IP PBX에 인증되었고 플랫폼이 엔드포인트의 현재 연락처 주소를 가지고 있음을 확인합니다. 등록 실패는 잘못된 암호, 중복 계정, DNS 오류, 인증서 문제, 방화벽 제한 또는 UDP, TCP, TLS 설정 간의 불일치로 인해 발생할 수 있습니다.

등록 기록은 단일 온라인 표시기보다 더 많은 정보를 제공합니다. 빈번한 등록 손실 및 복구는 일상적인 플랫폼 점검 중에는 보이지 않을 수 있는 불안정한 네트워크 연결 또는 불안정한 전원을 드러낼 수 있습니다.

일부 SIP 플랫폼은 엔드포인트가 신호 수준에서 여전히 응답하는지 확인하기 위해 정기적인 OPTIONS 요청을 보냅니다. 성공적인 응답은 SIP 가용성을 확인하지만 RTP 오디오 경로, 멀티캐스트 수신, 증폭기 또는 스피커 유닛을 테스트하지는 않습니다.

방송 전달 및 미디어 상태

방송 플랫폼은 어떤 작업이 전송되었는지, 어떤 구역이 선택되었는지, 어떤 장치가 작업을 수락했는지 기록해야 합니다. 유용한 기록에는 오디오 소스, 시작 시간, 우선 순위 수준, 대상 그룹, 재생 지속 시간 및 완료 결과가 포함될 수 있습니다.

유니캐스트 SIP 페이징과 멀티캐스트 방송은 서로 다른 트래픽 경로를 따릅니다. 스피커는 일반 SIP 호출을 수신할 수 있지만 필요한 그룹에 가입할 수 없기 때문에 멀티캐스트 방송을 재생하지 못할 수 있습니다. 잘못된 멀티캐스트 주소, 차단된 포트, VLAN 경계, IGMP 스누핑 또는 멀티캐스트 라우팅 부재가 모두 이 결과를 초래할 수 있습니다.

신호 성공 후에도 미디어 장애가 발생할 수 있습니다. SIP 세션은 정상적으로 연결될 수 있지만 RTP 패킷이 방화벽에 의해 차단되거나, 잘못된 주소로 전송되거나, 패킷 손실 및 지터의 영향을 받을 수 있습니다. 신호 결과를 미디어 통계와 함께 검토하면 등록만 확인하는 것보다 더 신뢰할 수 있는 진단을 제공합니다.

증폭기 및 스피커 상태

모니터링 깊이는 장비에 따라 다릅니다. 일부 전문 SIP 스피커는 증폭기 상태, 장치 온도, 공급 전압 또는 출력 회로 오류를 보고할 수 있습니다. 더 간단한 모델은 네트워크 및 SIP 상태만 제공합니다.

이러한 기능은 제품 선택 시 확인해야 합니다. 엔드포인트에 필요한 감지 하드웨어가 포함되어 있고 지원되는 인터페이스를 통해 결과를 노출하지 않는 한 관리 플랫폼은 증폭기 또는 스피커 회로 오류를 보고할 수 없습니다.

공유 인프라

스피커는 SIP 서버 이상에 의존합니다. 서비스 경로에는 방송 애플리케이션, 미디어 서버, 데이터베이스, NTP 서비스, 스위치, 라우터, VPN 연결 및 로컬 전력 시스템도 포함될 수 있습니다.

여러 엔드포인트가 동시에 장애가 발생하면 공유 종속성이 중요한 단서를 제공합니다. 하나의 PoE 스위치에 연결된 20개의 스피커가 동시에 사라지는 경우 플랫폼은 이벤트를 20개의 관련 없는 스피커 장애로 처리하는 대신 스위치 또는 전원을 가능성 있는 공통 원인으로 제시해야 합니다.

네트워크뿐만 아니라 오디오 경로도 테스트하십시오

무음 장애는 분산 방송에서 주요 위험입니다. 플랫폼은 방송을 보내고, 세션을 설정하고, 성공적인 작업 기록을 생성할 수 있지만 의도된 영역에 이해 가능한 사운드가 도달하지 않을 수 있습니다.

정기적인 오디오 경로 테스트는 이러한 모니터링 격차를 해소합니다. 테스트는 페이징 콘솔에서 수동으로 시작하거나 예약된 작업으로 자동 생성할 수 있습니다. 결과는 오디오 소스에서 설치된 스피커까지의 전체 경로를 확인해야 합니다.

기능적 오디오 테스트는 다음을 포함합니다:

• 올바른 스피커 또는 방송 그룹이 메시지를 수신하는지 여부

• 재생이 허용된 지연 내에 시작되는지 여부

• 음성이 명확하고 중단이나 왜곡이 없는지 여부

• 출력 레벨이 로컬 주변 소음에 적합한지 여부

• 비상 오디오가 일상 재생을 올바르게 오버라이드하는지 여부

• 우선 메시지 종료 후 정상 재생이 재개되는지 여부

• 이벤트 로그에 올바른 소스, 대상, 시간 및 결과가 기록되는지 여부

자동 음향 검증이 없는 시스템도 청취 확인이 필요합니다. 각 사이트의 지정된 담당자가 예정된 테스트를 확인하고 관련 장치 또는 구역에 대해 결과를 기록할 수 있습니다. 장치 참조 없이 구두 확인만으로는 나중에 장애를 추적할 때 거의 가치가 없습니다.

일부 설치는 모니터링 마이크, 오디오 반환 회로 또는 증폭기 감독을 사용하여 원격 검증을 개선합니다. 이러한 기능은 아키텍처에 따라 다르며 모든 SIP 스피커의 표준 기능이 아닌 지정된 시스템 기능으로 취급해야 합니다.

테스트 메시지는 실제 비상 지침과의 혼동을 방지하기 위해 명확하게 식별되어야 합니다. 일상 테스트는 합의된 유지 관리 기간 동안 실행할 수 있습니다. 대피 메시지, 경보음 또는 높은 우선 순위 오버라이드를 포함하는 테스트는 영향받는 부서와 사전 조정이 필요합니다.

빈도는 영역의 기능에 따라 다릅니다. 대피 경로, 위험 작업 영역 또는 교통 플랫폼은 배경 오디오에만 사용되는 스피커보다 더 빈번한 검증이 필요합니다. 야외 장비는 악천후, 건설 작업 또는 주변 환경 변화 후에 추가 점검이 필요할 수도 있습니다.

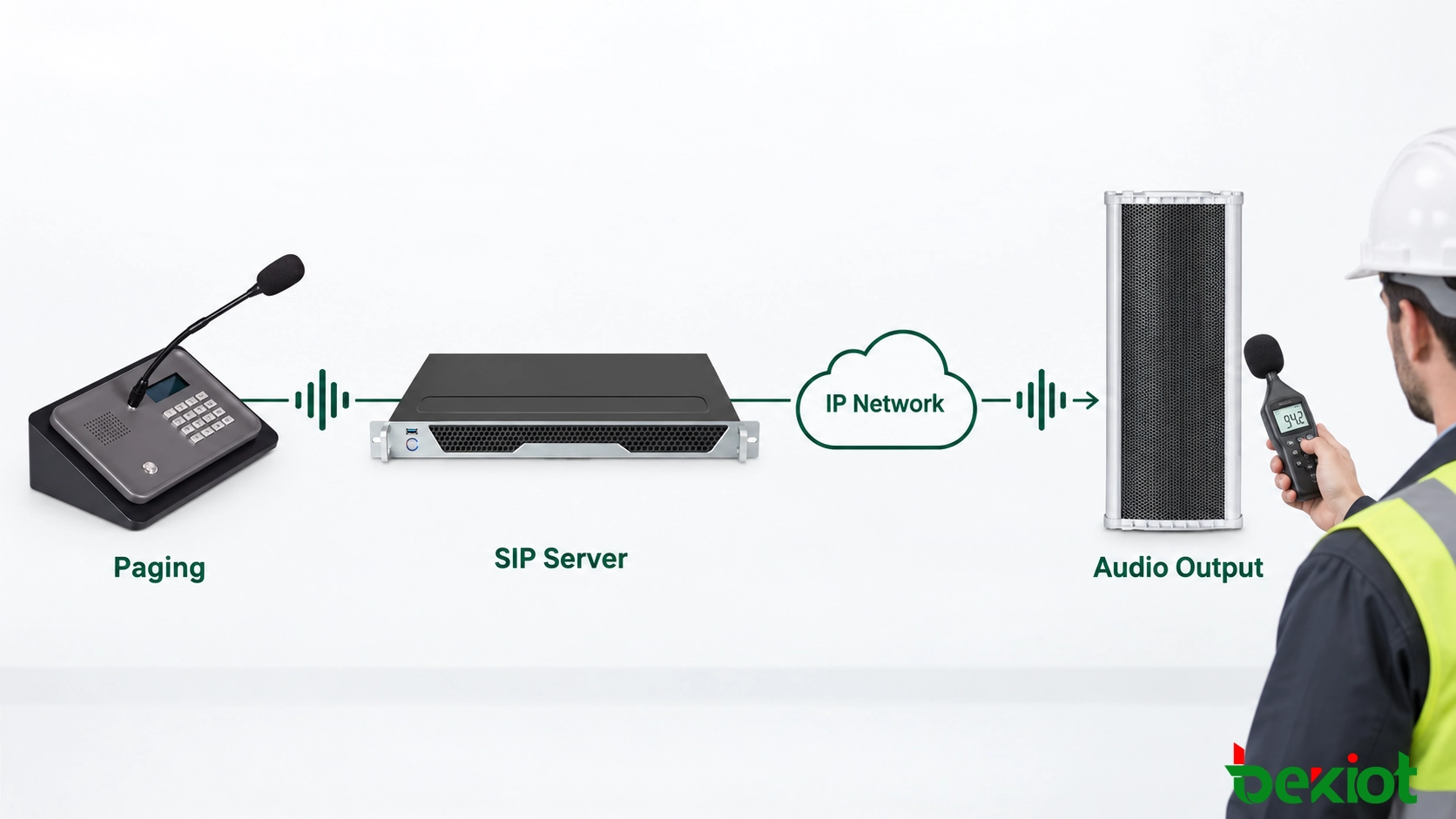

그림 2 - 오디오 경로 테스트는 페이징 소스와 SIP 플랫폼에서 네트워크 전송, 증폭 및 물리적 사운드 출력까지의 완전한 경로를 검증합니다.

구성 및 펌웨어 변경 제어

구성 드리프트는 일관되지 않은 동작의 일반적인 원인입니다. 동일한 모델의 두 스피커가 서로 다른 펌웨어, 코덱 우선 순위, 멀티캐스트 주소, 시간 설정 또는 출력 제한을 사용하기 때문에 다르게 작동할 수 있습니다.

각 장치 모델에는 다음을 포함하는 승인된 구성 기준선이 필요합니다:

• IP 주소 지정, VLAN 할당, 게이트웨이 및 DNS 설정

• SIP 서버, 포트, 전송 및 등록 매개변수

• 코덱 순서, 패킷화 및 오디오 게인 설정

• 멀티캐스트 그룹, 포트 및 재생 우선 순위

• 최대 및 최소 출력 레벨

• NTP 서버, 시간대 및 스케줄링 매개변수

• 관리자 계정 및 원격 액세스 제한

• 알람 임계값, 로그 설정 및 이벤트 대상

구성 백업은 원격 변경이 예상치 못한 동작을 초래할 때 알려진 복구 지점을 제공합니다. 변경 기록은 영향받은 장치, 조정 이유, 유지 관리 기간, 예상 결과 및 롤백 절차를 식별해야 합니다.

일괄 변경은 소규모 파일럿 그룹을 통해 도입하는 것이 가장 좋습니다. 등록, 페이징, 멀티캐스트, 스케줄링 및 우선 순위 작동을 확인한 후 동일한 구성을 제어된 단계로 다른 사이트에 롤아웃할 수 있습니다.

정기적인 규정 준수 점검은 활성 장치 설정을 승인된 기준선과 비교할 수 있습니다. 불일치는 불완전한 업그레이드, 기록되지 않은 로컬 조정 또는 무단 변경을 나타낼 수 있습니다. 장치가 비준수임을 보고하는 것보다 정확히 다른 매개변수를 표시하는 것이 더 유용합니다.

펌웨어 업그레이드

펌웨어 업데이트는 보안 취약점, 호환성 문제 또는 알려진 장치 오류를 해결할 수 있지만 서비스를 중단시킬 수도 있습니다. 업그레이드 전에 하드웨어 개정판, 현재 버전, 대상 버전, 업그레이드 순서 및 사용 가능한 롤백 방법을 확인하십시오.

펌웨어 패키지는 승인된 소스에서 제공되어야 합니다. 체크섬이나 디지털 서명을 사용할 수 있는 경우 이를 검증하면 손상되거나 잘못된 파일을 설치할 위험이 줄어듭니다.

중요한 커버리지는 유지 관리 창 전체에 걸쳐 사용 가능해야 합니다. 스피커가 중복되는 영역에서는 한 그룹이 활성 상태를 유지하는 동안 다른 그룹이 업그레이드됩니다. 사이트에 중복 커버리지가 없는 경우 임시 통신 조치가 필요할 수 있습니다.

펌웨어 전송 완료는 업그레이드의 끝이 아닙니다. 장치는 성공적인 시작, 올바른 구성, SIP 등록, 유니캐스트 페이징, 멀티캐스트 수신, 예약 재생 및 비상 우선 순위 작동에 대해 확인해야 합니다.

시간 동기화

스피커, SIP 서버, 방송 플랫폼 및 네트워크 장치는 일관된 시간이 필요합니다. 동기화된 시계가 없으면 동일한 장애가 별도의 로그에서 다른 타임스탬프로 나타나 이벤트 재구성이 어려워집니다.

잘못된 시간은 예약된 방송이 너무 일찍, 너무 늦게 또는 전혀 재생되지 않게 할 수도 있습니다. 따라서 장치 재설정, 펌웨어 업그레이드 및 네트워크 액세스 규칙 변경 후 NTP 상태를 확인해야 합니다.

관련 제품: Becke Telcom SK12-SIP 120W 방수형 PA 칼럼 스피커

원격 관리 채널 보안

원격 유지 관리는 모든 스피커의 관리 인터페이스를 인터넷에 직접 노출시킬 필요가 없습니다. 공개 액세스는 암호 공격, 무단 구성, 펌웨어 변조 및 의도적 서비스 중단의 위험을 증가시킵니다.

원격 사이트는 일반적으로 전용 링크, VPN 또는 기타 통제된 액세스 경로를 통해 중앙 관리 환경에 연결됩니다. 장치 관리 트래픽은 적절한 VLAN 및 방화벽 정책을 통해 일반 사용자 트래픽과 분리될 수도 있습니다.

적절한 보안 조치는 다음과 같습니다:

• 공장 출하 시 기본 관리자 자격 증명 교체

• 각 스피커에 고유한 SIP 계정 사용

• 운영자, 기술자 및 관리자 권한 분리

• 관리 액세스를 승인된 소스 주소로 제한

• 장비가 지원하는 경우 암호화된 관리 연결 사용

• 사용하지 않는 계정, 포트 및 관리 서비스 비활성화

• 승인된 구성의 보호된 백업 유지

• 정기적으로 관리자 권한 검토

모니터링 인터페이스도 동일한 보호가 필요합니다. SNMP, HTTP API, syslog 서비스 및 제조업체별 관리 프로토콜은 신뢰할 수 있는 관리 네트워크 내에 유지되어야 합니다. 기본 SNMP 커뮤니티 문자열 및 불필요한 쓰기 권한은 피할 수 있는 위험을 만듭니다.

관리 로그는 관리자, 대상 장치, 변경된 매개변수, 작업 시간 및 결과를 식별해야 합니다. 이 기록은 보안 조사를 위한 감사 추적을 제공하며 엔지니어가 장애가 원격 변경 후에 시작되었는지 판단하는 데도 도움이 됩니다.

백업 액세스는 신중한 계획이 필요합니다. 기본 WAN 또는 VPN 연결이 실패하면 운영자는 방송 서비스와 원격 사이트를 검사할 수 있는 능력을 모두 잃을 수 있습니다. 설치의 중요성에 따라 독립적인 백업 링크 또는 로컬 백업 방송 방법이 필요할 수 있습니다.

알람 우선 순위 지정 및 장애 처리 표준화

낮은 우선 순위 영역의 배경 음악 스피커는 대피 경로를 담당하는 비상 스피커와 동일한 대응을 필요로 하지 않습니다. 알람 분류는 유지 관리 팀이 운영 영향이 가장 큰 장애에 주의를 집중하도록 돕습니다.

• 심각: 중앙 플랫폼 손실, 사이트 전체 중단 또는 여러 비상 구역 장애

• 주요: 하나의 심각 구역 사용 불가, 반복적인 등록 손실 또는 확인된 증폭기 장애

• 경고: 간헐적 연결, 비정상 온도, 구성 불일치 또는 증가하는 인터페이스 오류

• 유지 관리: 검사 예정, 구성 백업 필요 또는 승인된 펌웨어 업데이트 사용 가능

임계값은 진짜 장애를 숨기지 않으면서 알람 홍수를 방지해야 합니다. 하나의 손실된 패킷은 비상 대응을 필요로 하지 않지만 정의된 기간 내에 반복적인 연결 끊김은 조사가 필요한 불안정한 서비스를 나타냅니다.

계획된 스위치 재시작 및 유지 관리 작업은 사전에 기록될 수 있으므로 예상된 중단이 불필요한 에스컬레이션을 생성하지 않습니다. 중요한 서비스 중단은 유지 관리 창 전체에 걸쳐 계속 표시되어야 합니다.

실용적인 장애 처리 순서는 다음과 같습니다:

1. 영향받은 사이트, 구역 및 장치 수를 식별합니다.

2. 동일한 네트워크 또는 전원을 공유하는 다른 장치가 있는지 확인합니다.

3. 스위치 포트 상태, PoE 전달 및 네트워크 도달 가능성을 검토합니다.

4. SIP 등록, 계정 상태 및 신호 응답을 확인합니다.

5. 방송 작업 기록 및 최근 구성 변경 사항을 검토합니다.

6. 해당되는 경우 RTP, 코덱 및 멀티캐스트 설정을 확인합니다.

7. 영향받은 엔드포인트 또는 그룹에 대해 통제된 방송을 실행합니다.

8. 장치 구성을 승인된 기준선과 비교합니다.

9. 운영상 안전한 경우에만 영향받은 서비스 또는 엔드포인트를 재시작합니다.

10. 원격 점검으로 오디오 출력을 확인할 수 없는 경우 현장 검사를 준비합니다.

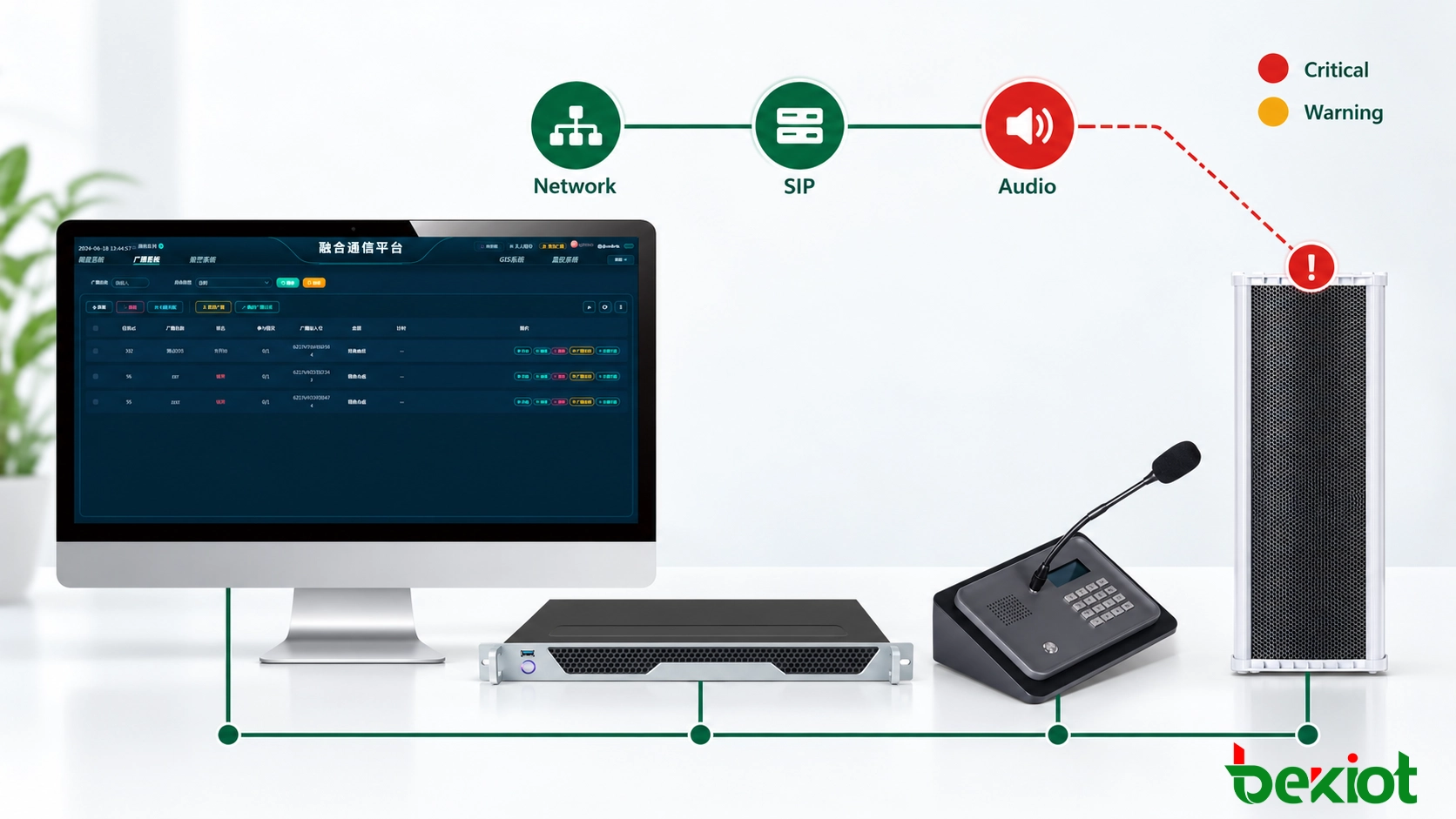

그림 3 - 알람 분류 및 표준화된 진단 워크플로우는 유지 관리 팀이 공유 장애를 식별하고 중요한 스피커 커버리지를 복원하는 데 도움을 줍니다.

상태 아이콘이 다시 녹색으로 돌아왔다고 해서 알람이 완료된 것은 아닙니다. 종료하려면 서비스가 복원되었다는 증거가 필요합니다. 유지 관리 기록에는 성공적인 테스트 방송, 그룹 멤버십 확인 및 필요한 출력 레벨 검증이 포함되어야 합니다.

반복되는 사건은 근본 원인 검토가 필요합니다. 매주 같은 시간에 여러 스피커가 연결이 끊기는 것은 예약된 네트워크 작업, 정전 또는 대역폭 문제를 가리킬 수 있습니다. 비 후 반복되는 야외 장애는 소프트웨어 문제보다는 손상된 씰, 부적절한 케이블 인입구 또는 물 침투를 나타낼 수 있습니다.

유지 관리 계획에는 예비 부품도 포함됩니다. 원격 사이트에는 호환 가능한 전원 공급 장치, PoE 인젝터, 서지 보호기, 장착 하드웨어 및 교체 스피커 유닛이 필요할 수 있습니다. 승인된 펌웨어 및 구성 백업은 교체 엔드포인트가 설정을 처음부터 다시 구축하지 않고도 시운전될 수 있도록 계속 사용 가능해야 합니다.

FAQ

SIP 등록이 스피커가 작동 중임을 증명합니까?

아닙니다. 등록은 엔드포인트와 SIP 플랫폼 간의 신호를 확인합니다. RTP 전달, 증폭기 작동 또는 물리적 사운드 출력을 확인하지는 않습니다.

Ping, SIP 및 오디오 모니터링의 차이점은 무엇입니까?

Ping은 기본 IP 도달 가능성을 확인합니다. SIP 모니터링은 등록 및 신호 가용성을 확인합니다. 오디오 모니터링은 방송이 엔드포인트에 도달하고 설치 지점에서 이해 가능한 사운드를 생성하는지 확인합니다.

분산 SIP 스피커는 얼마나 자주 테스트해야 합니까?

간격은 구역의 중요성, 환경 조건 및 적용 가능한 유지 관리 요구 사항에 따라 다릅니다. 비상 및 대피 구역은 일반적으로 일상적인 방송에만 사용되는 위치보다 더 빈번한 기능 테스트가 필요합니다.

모든 SIP 스피커를 동시에 업그레이드할 수 있습니까?

먼저 소규모 파일럿 그룹을 업그레이드하면 운영 위험이 줄어듭니다. 새 펌웨어가 등록, 재생, 멀티캐스트 및 우선 순위 테스트를 통과한 후 나머지 장치를 단계적으로 업그레이드할 수 있습니다.

SNMP를 사용하여 SIP 스피커를 모니터링할 수 있습니까?

예, 선택한 스피커가 필요한 SNMP 기능을 제공하는 경우에 가능합니다. 사용 가능한 정보는 모델에 따라 다르며 네트워크, 장치 또는 장애 상태를 포함할 수 있습니다. SNMP는 장비에 적절한 증폭기 또는 오디오 경로 감독이 포함되지 않는 한 물리적 사운드 출력을 확인하지 않습니다.
