아날로그 전화 어댑터는 보통 ATA라고 하며, 전통적인 아날로그 전화, 팩스, 도어폰, 알람 패널, 모뎀 또는 기존 음성 단말을 IP 기반 통신 네트워크에 연결하는 장치입니다. 한쪽의 아날로그 전화 신호와 다른 쪽의 패킷 기반 VoIP 통신 사이를 변환합니다.

일반적인 구축에서는 아날로그 장치가 어댑터의 FXS 포트에 연결됩니다. 그런 다음 ATA는 Ethernet 또는 광대역 접속을 통해 IP PBX, 호스팅 VoIP 플랫폼, SIP 서버 또는 서비스 제공자에 등록됩니다. 통화가 이루어지면 아날로그 음성, 다이얼 숫자, 링잉 신호, 회선 상태가 SIP 신호와 RTP 미디어 스트림으로 변환됩니다.

IP 네트워크에서 이 장치가 여전히 중요한 이유

많은 조직이 SIP, 클라우드 전화, IP PBX 플랫폼으로 이전했지만 모든 단말이 완전한 IP 기반으로 바뀔 준비가 된 것은 아닙니다. 기존 아날로그 전화는 객실, 엘리베이터, 창고, 공용 구역, 보안실, 작업장, 서비스 카운터, 원격 사이트에서 계속 사용될 수 있습니다. 팩스, 알람 다이얼러, 승강기 전화, 특수 단말도 아날로그 인터페이스에 의존할 수 있습니다.

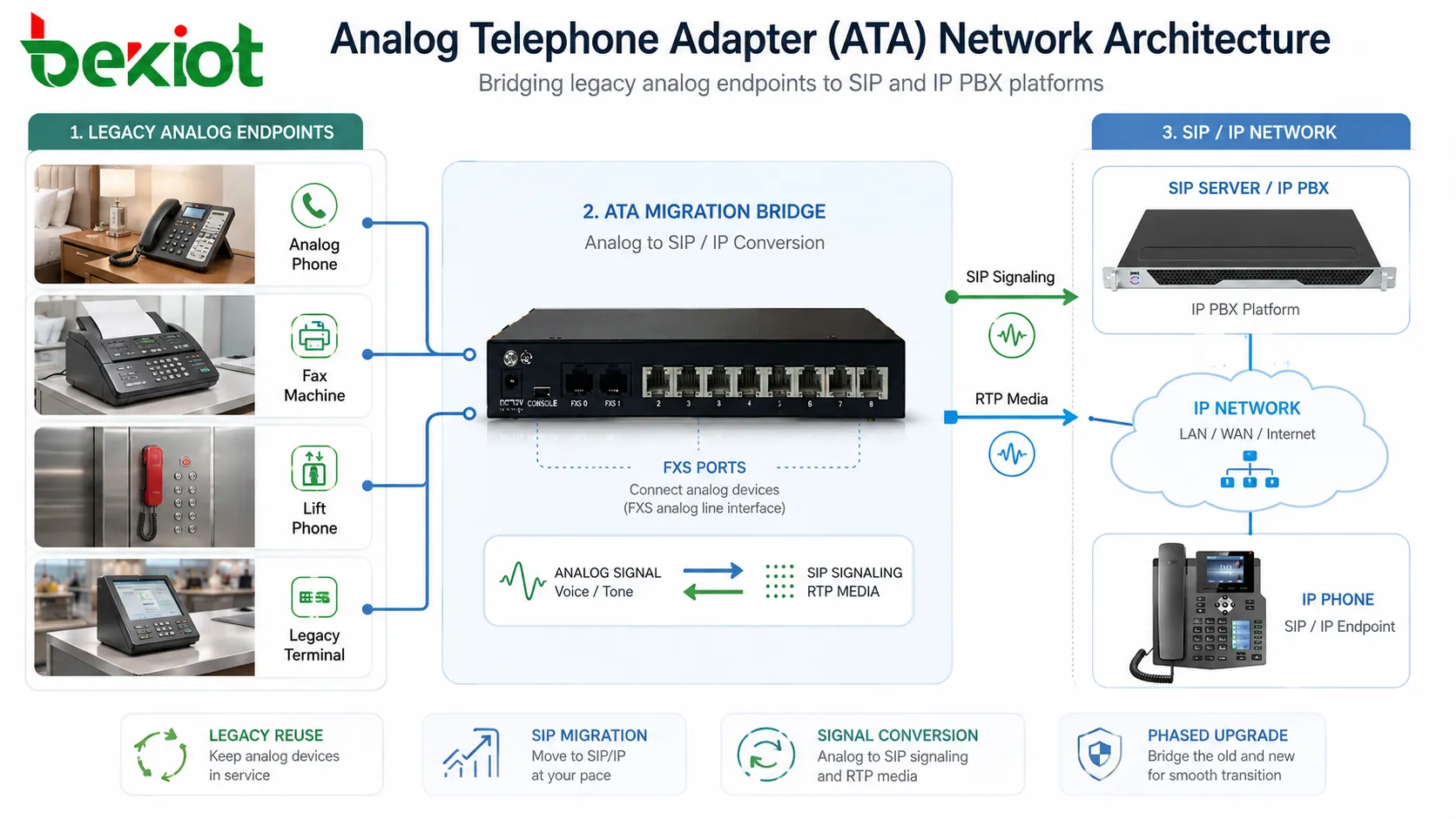

어댑터는 이전을 위한 다리 역할을 합니다. 핵심 통신 네트워크가 IP로 이동하는 동안에도 기존 장비를 계속 사용할 수 있게 합니다. 모든 단말을 한 번에 교체하지 않아도 되며, 단계적 업그레이드에서 더 큰 유연성을 제공합니다.

이 장치의 아키텍처 가치는 인터페이스 변환에서 나옵니다. 아날로그 장치에는 IP의 복잡성을 숨기고, VoIP 플랫폼에는 아날로그 회선 동작을 숨깁니다. 아날로그 장치는 전화 회선에 연결된 것처럼 동작하고, IP 네트워크는 SIP 단말 또는 음성 게이트웨이를 보는 것처럼 인식합니다.

동선 루프에서 패킷 네트워크로

어댑터의 아날로그 측은 작은 전화 회선 제공자처럼 동작합니다. 배터리 전압을 공급하고, 오프훅과 온훅 상태를 감지하며, 링잉 전압을 만들고, DTMF 숫자를 수신하고, 발신음을 제공하며, 연결된 장치와 음성 주파수 오디오를 주고받습니다.

IP 측은 Ethernet 또는 다른 패킷 네트워크를 통해 통신합니다. 등록, 통화 설정, 통화 종료, 인증, 기능 제어를 위해 SIP 메시지를 보냅니다. 통화가 설정된 뒤에는 음성 미디어용 RTP 패킷을 보냅니다.

따라서 어댑터는 두 세계의 경계에 있습니다. 한쪽은 전기적 회선 조건과 오디오 톤을 기반으로 하고, 다른 한쪽은 IP 주소, UDP 또는 TCP 전송, SIP 메시지, 코덱, 지터 버퍼, NAT 통과, 네트워크 품질을 기반으로 합니다.

핵심 아키텍처 계층

아날로그 포트 동작

FXS 인터페이스

대부분의 어댑터는 FXS 포트를 제공합니다. FXS 포트는 아날로그 전화나 유사 단말에 연결되며, 해당 장치가 기대하는 회선 조건을 제공합니다. 발신음, 링잉 전압, 루프 전류, 온훅 또는 오프훅 감지를 제공합니다.

사용자가 수화기를 들면 FXS 포트가 오프훅 상태를 감지합니다. 이후 어댑터는 다이얼 숫자를 받고 자체 다이얼 플랜에 따라 SIP 통화를 준비합니다.

발신음과 링잉

어댑터는 톤을 로컬에서 생성합니다. 발신음, 링백 톤, 통화 중 톤, 재주문 톤, 통화 대기 톤은 구성과 지역 설정에 따라 장치에서 생성될 수 있습니다.

링잉도 아날로그 포트에서 생성됩니다. 어댑터는 연결된 장치에 충분한 링잉 전압과 주기를 제공해야 합니다. 오래된 전화기, 벨 기반 장치 또는 여러 아날로그 부하를 연결할 때 중요합니다.

발신자 표시와 회선 신호

아날로그 발신자 표시는 지역과 단말 유형에 따라 FSK 또는 DTMF 형식으로 전달될 수 있습니다. 어댑터는 SIP 신호에서 발신자 정보를 받고, 연결된 장치가 이해할 수 있는 아날로그 발신자 표시 신호로 변환합니다.

모델과 구성에 따라 회선 반전, 극성 동작, 훅 플래시, 메시지 대기 표시 및 기타 아날로그 기능도 지원될 수 있습니다.

디지털 음성 처리

아날로그 오디오가 장치에 들어오면 샘플링, 인코딩, 패킷화되어 RTP 미디어로 전송됩니다. 수신 오디오에는 반대 과정이 적용됩니다. 어댑터는 RTP 패킷을 받고, 디코딩한 뒤 아날로그 오디오로 변환하여 전화 포트로 보냅니다.

코덱 선택은 대역폭, 품질, 호환성에 영향을 줍니다. 일반적인 음성 코덱에는 플랫폼에 따라 G.711, G.729, G.722 또는 기타 옵션이 포함될 수 있습니다. G.711은 음성 대역 신호를 더 많이 보존하므로 팩스와 기존 모뎀 유사 응용에서 자주 선호됩니다.

에코 제거도 중요합니다. 아날로그 인터페이스는 하이브리드 회로, 임피던스 불일치, 케이블 조건, 단말 설계 때문에 에코를 만들 수 있습니다. 잘 구성된 어댑터는 원격 사용자가 알아차리기 전에 에코를 줄입니다.

SIP 등록과 통화 제어

계정 등록

어댑터는 보통 하나 이상의 SIP 계정을 등록 서버에 등록합니다. 각 아날로그 포트는 별도 내선, 사용자 계정 또는 서비스 번호에 매핑될 수 있습니다. 일부 장치는 여러 프로파일을 지원하여 서로 다른 포트가 서로 다른 SIP 플랫폼에 연결될 수 있습니다.

등록은 IP PBX 또는 서비스 제공자가 어댑터가 현재 어디에서 도달 가능한지 알 수 있게 합니다. 등록이 실패하면 수신 통화가 아날로그 단말에 도달하지 못할 수 있습니다.

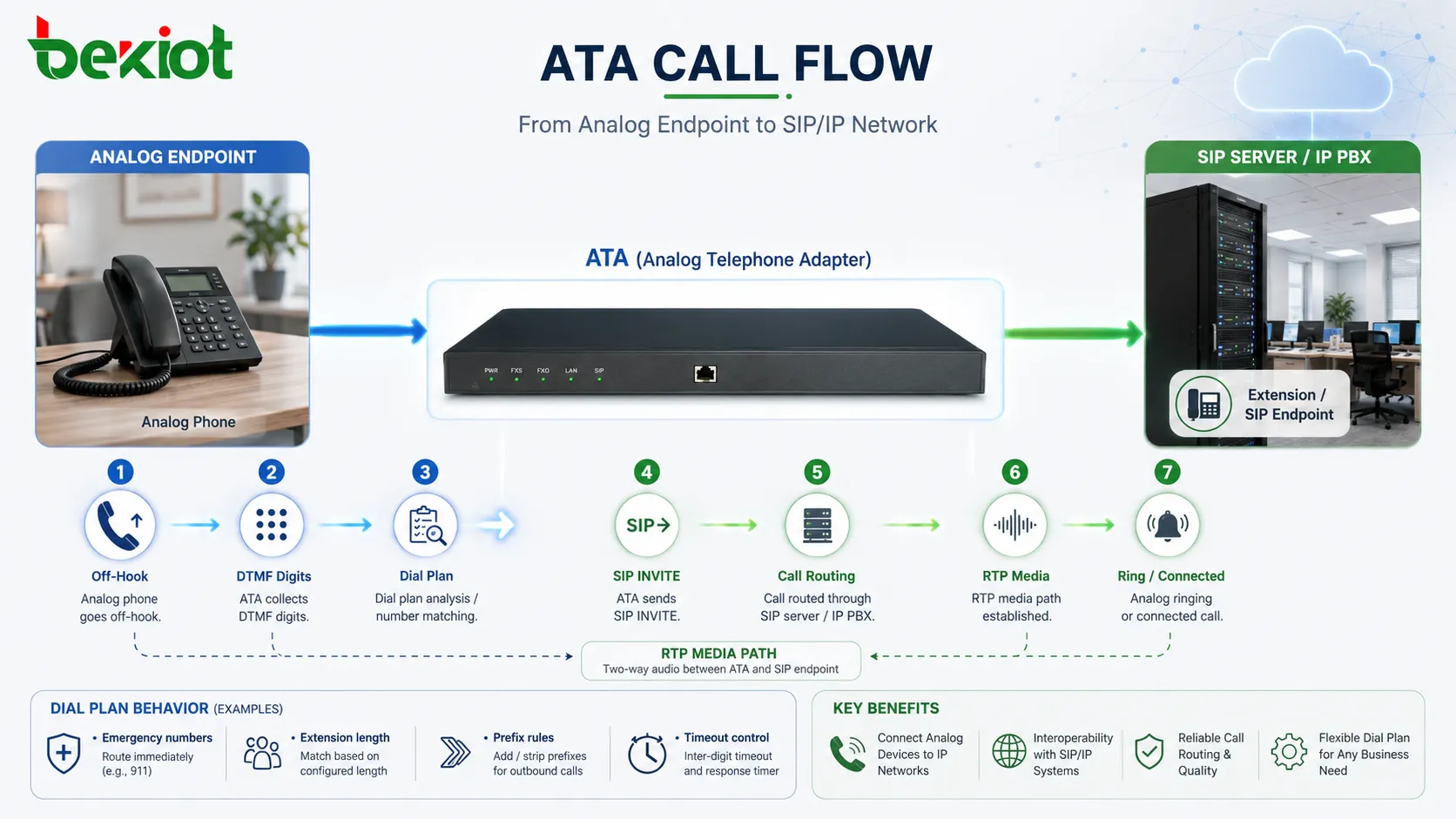

발신 통화 설정

사용자가 다이얼하면 어댑터는 다이얼 플랜에 따라 숫자를 수집합니다. 번호가 규칙과 일치하거나 타임아웃이 발생하면 장치는 설정된 프록시 또는 서버로 SIP INVITE를 보냅니다.

그런 다음 SIP 서버는 통화를 다른 내선, 트렁크, PSTN 게이트웨이, 음성사서함 시스템, 컨택센터 또는 외부 목적지로 라우팅합니다. 이 과정에서 아날로그 사용자는 일반적인 다이얼 동작만 경험합니다.

수신 통화 전달

수신 SIP 통화가 어댑터에 도달하면 장치는 어느 아날로그 포트가 울려야 하는지 결정합니다. 해당 포트에 링잉 전압을 만들고, 지역 타이밍 규칙에 따라 링잉 전에 아날로그 발신자 표시를 보낼 수 있습니다.

사용자가 응답하면 어댑터는 적절한 SIP 응답을 보내고 RTP 미디어 교환을 시작합니다.

다이얼 플랜과 번호 처리

다이얼 플랜은 어댑터 동작의 핵심입니다. 어떤 숫자 패턴이 유효한지, 장치가 추가 숫자를 얼마나 기다리는지, 접두어를 추가하거나 제거할지, 어떤 통화를 즉시 라우팅할지를 정의합니다.

잘못된 다이얼 플랜은 느린 발신, 잘못된 라우팅, 비상 번호 실패 또는 사용자 혼란을 만들 수 있습니다. 예를 들어 어댑터가 통화를 보내기 전에 너무 오래 기다리면 사용자는 장치가 작동하지 않는다고 생각할 수 있습니다. 숫자를 너무 빨리 보내면 불완전한 번호가 잘못 라우팅될 수 있습니다.

다이얼 플랜은 지역 번호 규칙, 내부 내선 길이, 비상 번호, 트렁크 접속 접두어, 국제 발신 규칙, 음성사서함 접속이나 통화 픽업 같은 서비스 코드를 반영해야 합니다.

네트워크 배치 옵션

로컬 LAN 구축

로컬 사무실이나 시설에서는 어댑터가 IP PBX 또는 음성 서버와 같은 LAN에 연결될 수 있습니다. 대기 시간이 낮고 NAT가 필요하지 않을 수 있으며 QoS를 로컬 네트워크 내부에서 관리할 수 있어 일반적으로 가장 단순한 토폴로지입니다.

음성 VLAN은 보통 음성 트래픽을 일반 데이터 트래픽과 분리하는 데 사용됩니다. 이는 관리성을 높이고 혼잡이 통화 품질에 영향을 줄 위험을 줄입니다.

원격 사이트 연결

원격 지점은 VPN, 사설 WAN, MPLS, SD-WAN 또는 보안 인터넷 접속을 통해 어댑터를 중앙 SIP 플랫폼에 연결할 수 있습니다. 이를 통해 지점의 아날로그 전화나 장치가 중앙 통화 시스템을 사용할 수 있습니다.

원격 구축에서는 대역폭, 지연, 패킷 손실, NAT 통과, 장애 전환 경로, WAN 링크 장애 시 로컬 생존성을 고려해야 합니다.

호스팅 VoIP 접속

소규모 사무실과 분산 사이트는 호스팅 VoIP 제공자에 직접 연결할 수 있습니다. 이 모델에서 어댑터는 인터넷을 통해 제공자 플랫폼에 등록됩니다.

보안과 안정성이 특히 중요해집니다. 강력한 비밀번호, 지원되는 경우 TLS, 방화벽 규칙, 펌웨어 업데이트, 제공자가 승인한 구성이 권장됩니다.

게이트웨이와 PBX 하이브리드 구조

일부 환경에서는 어댑터를 아날로그 게이트웨이, IP PBX 서버, SBC, PSTN 트렁크와 함께 사용합니다. 어댑터는 개별 아날로그 단말을 담당하고, 더 큰 게이트웨이는 회선 그룹이나 트렁크를 처리할 수 있습니다.

이러한 하이브리드 구조는 일부 서비스가 아날로그로 남아 있고 핵심 통화 라우팅이 SIP로 이동하는 마이그레이션 중에 흔합니다.

서비스 품질과 음성 안정성

음성 트래픽은 지연, 지터, 패킷 손실에 민감합니다. 어댑터는 통화 안정성을 높이기 위해 DSCP 마킹, VLAN 태깅, 지터 버퍼 조정, RTP 포트 범위 설정, 코덱 선택을 지원할 수 있습니다.

QoS는 스위치, 라우터, 방화벽, WAN 장비에서도 지원되어야 합니다. 어댑터에서 패킷을 마킹하는 것은 네트워크가 그 마킹을 존중할 때만 유용합니다.

패킷화 시간은 대역폭과 지연 사이의 균형에 영향을 줍니다. 큰 패킷은 오버헤드를 줄이지만 지연을 늘리고 패킷 손실 시 체감 품질을 떨어뜨릴 수 있습니다. 작은 패킷은 응답성을 높일 수 있지만 더 많은 대역폭을 사용합니다.

NAT, 방화벽, SIP 통과

어댑터는 자주 라우터나 방화벽 뒤에서 동작합니다. SIP 신호에는 공용 네트워크에서 도달할 수 없는 사설 IP 주소가 포함될 수 있습니다. 등록이 성공한 것처럼 보이더라도 RTP 미디어가 실패할 수 있습니다.

일반적인 해결책에는 NAT 유지 패킷, STUN, 아웃바운드 프록시, SBC, VPN, 정적 포트 매핑, 제공자 측 NAT 처리가 포함됩니다. 최선의 접근은 플랫폼이 로컬인지, 호스팅인지, 관리형 WAN을 지나는지에 따라 달라집니다.

방화벽 규칙은 필요한 SIP 신호 포트와 RTP 미디어 포트를 허용해야 합니다. 넓은 포트 범위를 무작위로 여는 것은 보안 위험을 만들고, 너무 엄격한 규칙은 통화 차단이나 단방향 음성을 만들 수 있습니다.

팩스, 알람, 기존 장치 지원

팩스와 알람 패널은 일반 음성 통화보다 더 민감합니다. 톤, 타이밍, 모뎀 협상, 회선 특성에 의존할 수 있으며, 이러한 요소가 패킷 네트워크에서 항상 잘 유지되는 것은 아닙니다.

어댑터와 서비스 플랫폼이 모두 지원할 때 T.38 팩스 릴레이는 팩스 전송을 개선할 수 있습니다. T.38을 사용할 수 없으면 G.711 패스스루를 사용할 수 있지만 네트워크 품질이 안정적이어야 합니다.

알람 다이얼러, 엘리베이터 전화, POS 단말, 모뎀 기반 장치는 신중하게 테스트해야 합니다. 일부는 안정적으로 동작할 수 있지만, 다른 일부는 전용 아날로그 회선, 특수 게이트웨이 또는 업데이트된 통신 방식이 필요할 수 있습니다.

ATA는 아날로그 장비의 수명을 늘릴 수 있지만 모든 기존 장치를 IP에서 완벽하게 동작하게 하지는 않습니다. 장치가 타이밍에 민감할수록 더 많은 테스트가 필요합니다.

프로비저닝과 원격 관리

대규모 구축에는 반복 가능한 구성이 필요합니다. 몇 대는 수동 설정으로 가능하지만 호텔, 캠퍼스, 지점, 엘리베이터, 서비스 시설에 수백 대가 사용되면 비효율적입니다.

프로비저닝은 장치 기능에 따라 구성 파일, DHCP 옵션, HTTPS 다운로드, 제조사 관리 플랫폼, TR-069 또는 중앙 템플릿을 사용할 수 있습니다. 이를 통해 SIP 계정, 다이얼 플랜, 코덱, 지역 톤, 펌웨어 버전, 보안 설정을 표준화할 수 있습니다.

원격 관리는 안전하게 보호되어야 합니다. 기본 비밀번호, 노출된 웹 인터페이스, 오래된 펌웨어, 안전하지 않은 프로비저닝 URL은 심각한 위험을 만들 수 있습니다.

보안 아키텍처

SIP 계정 보호

SIP 자격 증명은 고유하고 강력하며 보호되어야 합니다. 공격자가 어댑터 계정에 접근하면 승인되지 않은 단말을 등록하거나 부정 통화를 하거나 서비스를 방해할 수 있습니다.

속도 제한, IP 제한, 계정 잠금, 등록 모니터링, 강력한 프로비저닝 제어는 위험을 줄일 수 있습니다.

전송 보안

지원되는 경우 TLS는 SIP 신호를 보호할 수 있습니다. 양쪽이 지원하면 SRTP는 음성 미디어를 보호할 수 있습니다. 이러한 기능은 신뢰할 수 없는 네트워크를 지날 때 유용합니다.

암호화는 인증서 관리, 단말 호환성, 문제 해결 절차와 함께 계획해야 합니다.

관리 접근 제어

관리 인터페이스는 불필요하게 공용 인터넷에 노출되어서는 안 됩니다. 접근은 네트워크 정책, VPN, 강력한 인증, 가능한 경우 역할 기반 관리로 제한해야 합니다.

구성 백업도 보호해야 합니다. SIP 계정 정보나 네트워크 세부 정보가 포함될 수 있기 때문입니다.

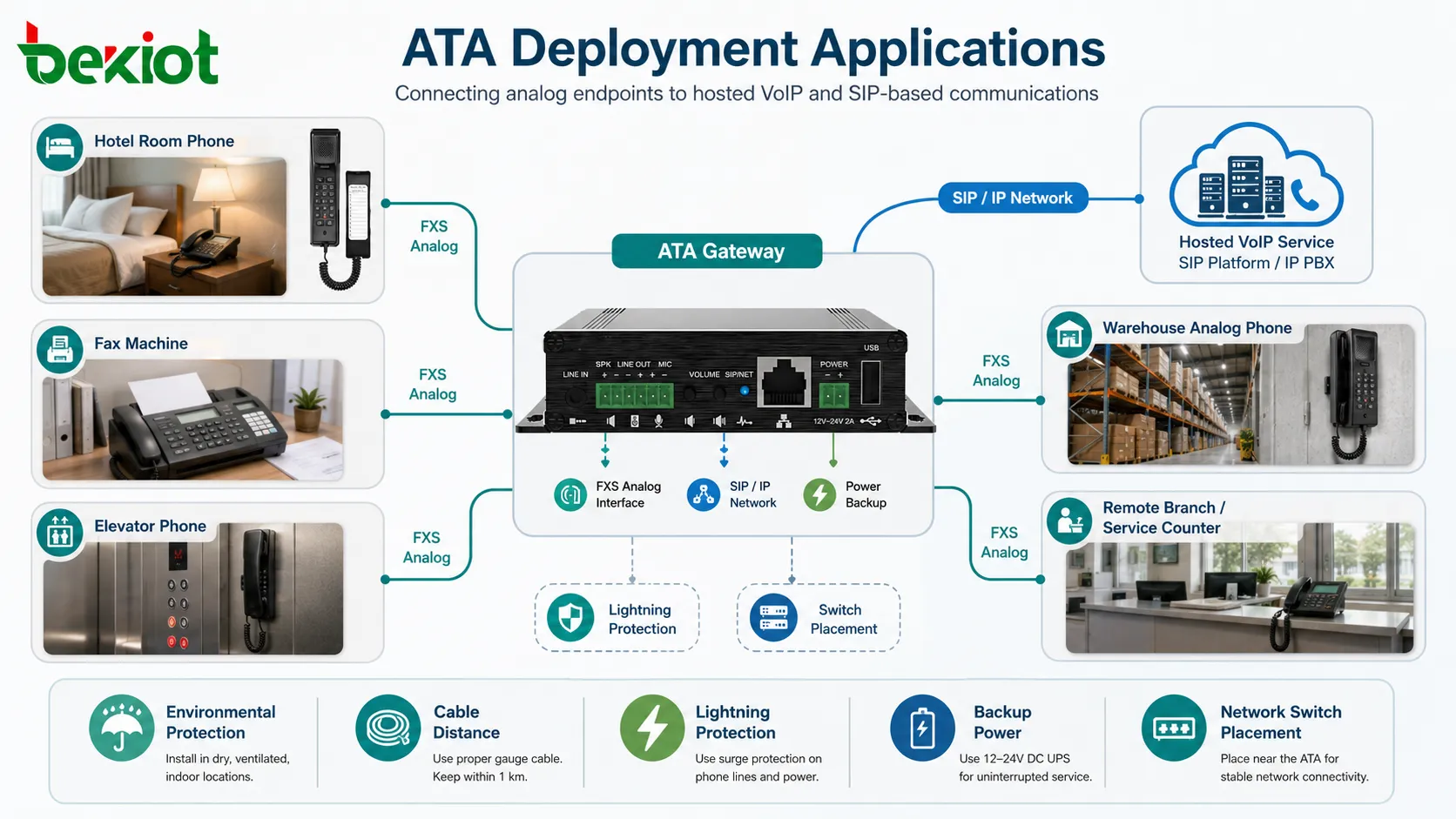

실제 구축 환경의 적용

호텔과 객실

호텔은 아날로그 객실 전화를 IP 기반 호텔 PBX 시스템에 연결하기 위해 어댑터를 자주 사용합니다. 이를 통해 중앙 전화 플랫폼을 현대화하면서 기존 객실 전화를 계속 사용할 수 있습니다.

중요한 고려 사항에는 메시지 대기 표시, 프런트 데스크 발신, 비상 통화, 객실 번호 매핑, 모닝콜 연동, 유지보수 접근이 포함됩니다.

엘리베이터 및 비상 회선

건물 통신 시스템이 IP 기반일 때 엘리베이터 전화와 서비스 도움 전화는 어댑터를 통해 연결될 수 있습니다. 이러한 회선에는 안정적인 전원, 명확한 위치 식별, 정기적인 기능 시험이 필요합니다.

비상 관련 사용은 현지 요구 사항에 따라 설계해야 하며, 백업 계획 없이 불안정한 광대역 경로에 의존해서는 안 됩니다.

팩스와 사무실 기존 장치

많은 사무실은 아직 팩스, 아날로그 회의 전화, 아날로그 무선 전화 또는 기존 장치를 사용합니다. 어댑터는 이 장치들을 즉시 교체하지 않고도 현대적인 SIP 플랫폼에 연결할 수 있습니다.

팩스 사용은 실제 목적지로 테스트해야 합니다. 호환성은 코덱, 네트워크 품질, 제공자 지원, T.38 동작에 따라 달라지기 때문입니다.

창고와 산업 지원 구역

아날로그 전화는 창고, 경비실, 유지보수 작업장, 하역 구역, 설비실에서 여전히 유용할 수 있습니다. 어댑터는 이러한 단말을 사무실 전화가 사용하는 같은 VoIP 시스템에 연결합니다.

이러한 구역에서는 환경 보호, 케이블 거리, 낙뢰 보호, 백업 전원, 네트워크 스위치 위치를 고려해야 합니다.

운영 문제 해결

등록 안 됨

어댑터가 등록되지 않으면 SIP 서버 주소, 사용자 이름, 비밀번호, 인증 영역, DNS, 네트워크 게이트웨이, VLAN, 방화벽, 전송 프로토콜, 계정 상태를 확인합니다.

패킷 캡처 또는 SIP 로그는 장치가 REGISTER 요청을 보내고 있는지, 어떤 응답을 받는지 빠르게 보여줍니다.

단방향 음성

단방향 음성은 보통 RTP 경로 문제를 의미합니다. NAT, 방화벽 규칙, 잘못된 RTP 포트 범위, SIP 메시지의 사설 IP 주소, 차단된 UDP 트래픽이 흔한 원인입니다.

같은 LAN에서 테스트하면 장치 구성 문제와 WAN 또는 방화벽 문제를 분리하는 데 도움이 됩니다.

아날로그 전화가 울리지 않음

수신 통화는 도착하지만 전화가 울리지 않으면 링잉 전압 능력, REN 부하, 포트 매핑, 발신자 표시 타이밍, 케이블 상태, 아날로그 전화 호환성, 올바른 포트가 호출되는지 확인합니다.

오래된 벨식 전화는 현대적인 전자식 전화보다 더 큰 링잉 전력이 필요할 수 있습니다.

나쁜 음성 품질

나쁜 품질은 패킷 손실, 지터, 부족한 대역폭, 에코, 잘못된 코덱, 게인 불일치, 음향 피드백 또는 아날로그 배선 문제로 발생할 수 있습니다.

어댑터의 양쪽을 모두 확인하십시오. 네트워크 문제와 아날로그 회선 문제는 비슷한 사용자 불만을 만들 수 있습니다.

팩스 실패

팩스 문제는 비활성화된 T.38, 호환되지 않는 제공자, 패킷 손실, 에코 제거 설정, 잘못된 코덱, 지터 또는 과도한 지연에서 올 수 있습니다.

짧은 테스트 팩스는 성공하지만 긴 문서는 실패할 수 있습니다. 테스트에는 실제에 가까운 문서 길이와 여러 목적지 유형이 포함되어야 합니다.

선정 및 설계 점검 목록

필요한 아날로그 포트의 수와 유형부터 시작하십시오. 단일 책상 전화, 객실 전화 묶음, 팩스 회선, 엘리베이터 전화는 서로 다른 포트 수와 기능이 필요할 수 있습니다.

대상 SIP 플랫폼과의 호환성을 확인하십시오. 등록 방식, 코덱 지원, T.38, 발신자 표시 형식, 다이얼 플랜 동작, TLS, SRTP, 프로비저닝 방식, 장애 전환 지원을 점검합니다.

전원과 네트워크 가용성을 검토하십시오. 일부 어댑터는 로컬 전원 어댑터로 전원을 공급받고, 일부는 모델에 따라 PoE를 지원할 수 있습니다. 중요한 단말에는 UPS 또는 백업 전원이 필요할 수 있습니다.

아날로그 배선을 계획하십시오. 케이블 길이, REN 부하, 잡음, 접지, 서지 노출, 교차 연결 품질은 성능에 영향을 줄 수 있습니다.

모든 포트를 문서화하십시오. 각 아날로그 회선에는 명확한 내선 번호, 물리적 위치, 연결 장치 유형, SIP 계정, 대체 경로, 유지보수 책임자가 있어야 합니다.

최선의 ATA 아키텍처는 오래된 전화를 VoIP에 연결하는 것만이 아닙니다. IP 음성 네트워크의 신뢰성, 보안, 관리성 요구를 충족하면서 기대되는 아날로그 동작을 유지하는 것입니다.

자주 묻는 질문

ATA가 다이얼식 전화를 연결할 수 있나요?

일부 어댑터는 펄스 다이얼을 지원할 수 있지만 많은 장치는 DTMF 다이얼만 지원합니다. 다이얼식 전화 호환성은 구축 전에 확인해야 합니다.

하나의 포트에 몇 대의 아날로그 장치를 연결할 수 있나요?

이는 포트의 링잉 용량과 연결된 장치의 총 REN 부하에 따라 다릅니다. 하나의 포트에 너무 많은 장치를 연결하면 정상적인 링잉이 되지 않을 수 있습니다.

비상 통화를 어댑터를 통해 라우팅할 수 있나요?

가능하지만 비상 라우팅은 신중하게 계획해야 합니다. 위치 정보, 백업 전원, 네트워크 신뢰성, 현지 규정을 검토해야 합니다.

아날로그 전화는 통화가 되는데 발신자 표시가 안 되는 이유는 무엇인가요?

발신자 표시 형식, 지역 설정, 링잉 전 타이밍, 전화 호환성 또는 SIP 발신자 정보 매핑이 잘못되었을 수 있습니다.

어댑터는 전화기 가까이에 두어야 하나요, 네트워크 스위치 가까이에 두어야 하나요?

아날로그 케이블 품질과 네트워크 접근이 모두 실용적인 위치에 배치하십시오. 긴 아날로그 배선은 잡음을 받을 수 있고, 좋지 않은 네트워크 위치는 패킷 또는 전원 문제를 만들 수 있습니다.
