많은 비디오 통합 프로젝트에서 전통적인 비디오 처리는 여전히 HDMI 케이블링, HDMI 매트릭스 스위치, 로컬 디스플레이 및 전용 점대점 배선에 의존합니다. 이 방법은 소규모 및 고정 환경에서 작동할 수 있지만, 프로젝트에서 감시 카메라, 바디 카메라, 드론, 비디오폰, 모바일 지휘 차량, 긴급 현장, 그리고 여러 디스플레이나 플랫폼 대상을 연결해야 할 때 관리가 점점 더 어려워집니다.

IP 기반 비디오 처리는 이 모델을 변화시킵니다. 모든 신호를 HDMI 매트릭스로 끌어들이고 각 출력을 물리적 비디오 케이블을 통해 보내는 대신, 비디오 소스를 네트워크 기반 미디어 프로토콜을 통해 수신, 변환, 관리, 배포 및 볼 수 있습니다. 지휘 센터, 긴급 통신 차량, 산업 단지, 기업 소방서 및 관제실에게 이는 소형, 확장 가능, 소프트웨어 관리 비디오 시스템을 구축하는 더 유연한 방법을 제공합니다.

전통적인 HDMI 구조가 확장하기 어려운 이유

HDMI 기반 비디오 통합은 일반적으로 비디오 소스, 매트릭스 장비, 디코더, 디스플레이 화면 및 제어 시스템 간의 직접 배선에 의존합니다. 입출력 수가 제한적일 때 이 구조는 이해하기 쉽습니다. 그러나 프로젝트에 더 많은 소스, 더 많은 목적지, 더 많은 제어 기능 또는 더 많은 모바일 배포 시나리오가 필요해지면 배선 구조가 훨씬 더 복잡해집니다.

이 문제는 긴급 지휘 차량 및 소형 지휘실에서 특히 두드러집니다. 이러한 환경은 공간이 제한적이고 설치 요구 사항이 엄격하며 비즈니스 요구 사항이 자주 변경됩니다. 작은 차량 캐비닛 내부에 많은 HDMI 장치와 케이블을 설치하면 이후 유지 보수, 교체, 문제 해결 및 기능 확장이 어려워집니다.

또 다른 한계는 HDMI가 주로 로컬 신호 전송을 위해 설계되었다는 것입니다. 이는 원격 플랫폼 공유, 클라우드 시청, 네트워크 간 전달, 다자간 협업 또는 지휘 및 관제 소프트웨어와의 통합에 자연스럽게 적합하지 않습니다. 비디오를 여러 시스템에 동시에 전송해야 하는 경우 순수 HDMI 기반 구조는 종종 추가 인코더, 분배기, 변환기 및 수동 배선 변경을 필요로 합니다.

비디오 소스를 네트워크로 직접 이동

대부분의 최신 비디오 장치는 이미 어떤 형태로든 IP 전송을 지원합니다. 감시 카메라, 휴대용 모니터링 볼, 바디 카메라, UAV 비디오 게이트웨이, 비디오폰, 차량 탑재 카메라 및 모바일 비디오 단말기는 종종 표준 또는 반표준 스트리밍 프로토콜을 제공합니다. 먼저 모든 것을 HDMI로 변환하는 대신 IP 기반 집계 장치가 이러한 스트림을 네트워크를 통해 직접 수신할 수 있습니다.

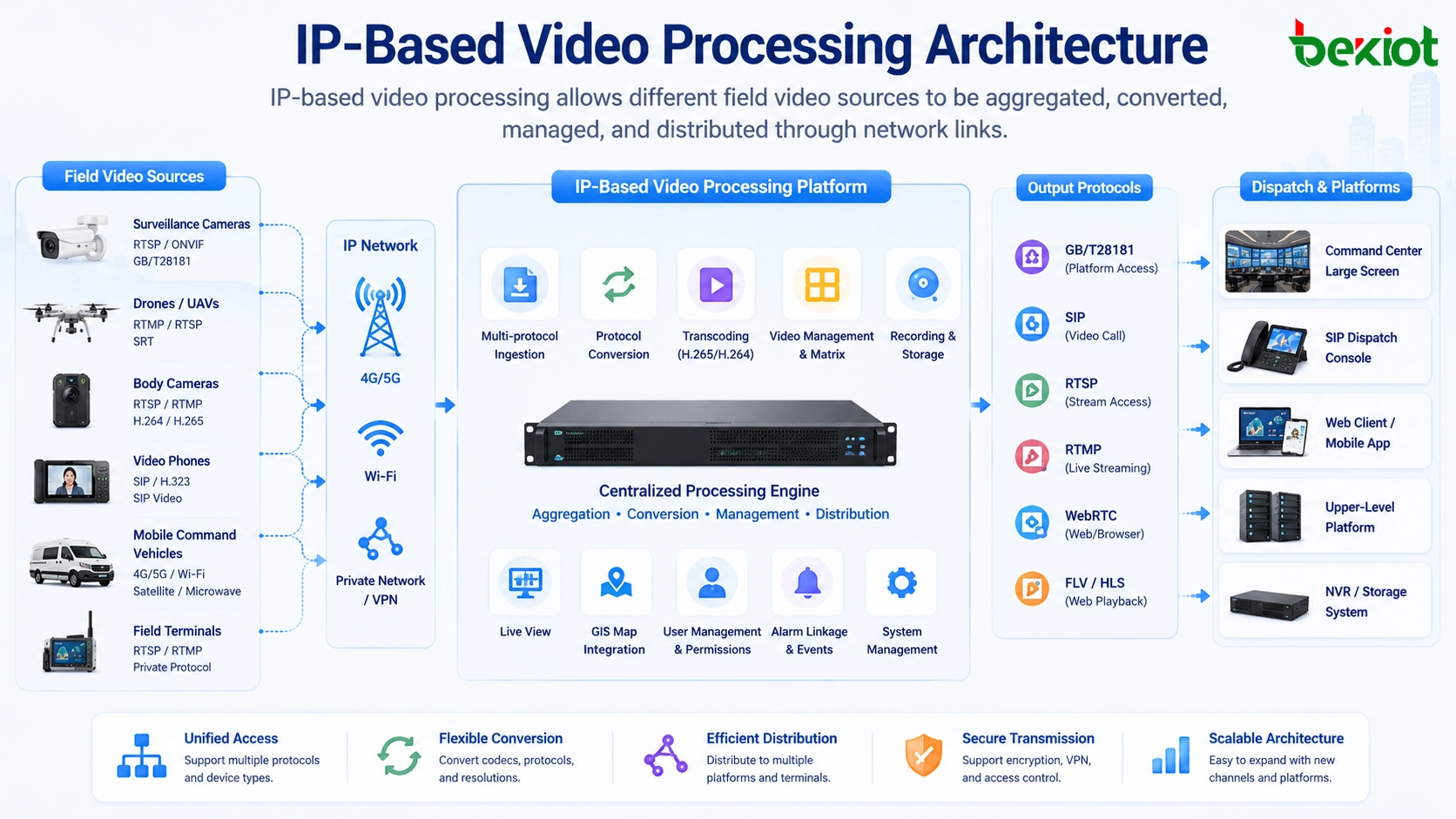

일반적인 액세스 방법에는 GB/T28181, RTSP, RTMP, SIP 및 기타 스트리밍 또는 통신 프로토콜이 포함됩니다. 이러한 프로토콜을 통해 다양한 유형의 비디오 장비가 동일한 미디어 처리 환경에 들어갈 수 있습니다. 신호가 IP 스트림으로 수신되면 시스템은 통합 관리, 프로토콜 변환, 트랜스코딩, 녹화, 미리보기, 관제 및 배포를 수행할 수 있습니다.

기존의 물리적 비디오 라우팅과 비교하여 이 모델은 점대점 배선에 대한 의존도를 줄입니다. 네트워크 스위치, 기가비트 인터페이스 또는 광섬유 링크는 여러 비디오 채널을 동시에 전달할 수 있습니다. 적합한 시스템 설계에서 하나의 소형 오디오 및 비디오 집계 장치는 1U 설치 위치와 같은 약간의 랙 공간만 차지하면서 수백 개의 비디오 입력을 지원할 수 있습니다.

IP 기반 비디오 처리의 가치는 단순히 케이블이 적다는 것이 아닙니다. 더 깊은 가치는 비디오가 라우팅, 변환, 공유, 보기, 기록 및 관제 워크플로우와 통합될 수 있는 관리 가능한 네트워크 리소스가 된다는 것입니다.

현장 장치의 더 유연한 입력

긴급 대응, 산업 안전, 교통 지휘 및 모바일 점검 프로젝트에서 비디오 소스는 거의 한 가지 장치 유형으로 제한되지 않습니다. 지휘 플랫폼은 고정 감시 비디오, 임시 배치 카메라, 드론 영상, 차량 비디오, 바디 카메라 스트림, 비디오 인터콤 통화 및 원격 모바일 단말기를 동시에 수신해야 할 수 있습니다.

네트워크 기반 비디오 처리 솔루션은 소프트웨어 정의 액세스를 통해 이러한 소스를 집계할 수 있습니다. 다른 장치는 동일한 HDMI 형식으로 강제 변환되지 않고 가장 적합한 프로토콜을 통해 연결될 수 있습니다. 예를 들어, 감시 카메라는 RTSP를 사용하고, 정부 비디오 플랫폼은 GB/T28181을 사용하고, 비디오 통신 단말기는 SIP를 사용하고, 라이브 스트리밍 장치는 RTMP를 사용할 수 있습니다.

이러한 유연성은 중요합니다. 현장 장비는 종종 다른 제조업체에서 제공하고, 다른 코덱을 사용하며, 다른 해상도, 비트 전송률 및 프레임 속도를 출력하기 때문입니다. 중앙 플랫폼이 이러한 차이를 처리할 수 없으면 비디오 통합이 불안정해집니다. 따라서 적절한 IP 기반 처리 시스템은 다중 프로토콜 액세스, 자동 스트림 적응 및 미디어 변환을 지원해야 합니다.

출력은 더 이상 로컬 화면으로 제한되지 않음

이전 시스템에서 비디오 출력은 일반적으로 HDMI 신호를 모니터, 대형 화면 또는 비디오 월로 보내는 것을 의미했습니다. 현대 지휘 및 통신 프로젝트에서 비디오 출력은 훨씬 더 광범위합니다. 단일 비디오 스트림은 상위 플랫폼, 로컬 관제 콘솔, 웹 브라우저, 모바일 클라이언트, 녹화 서버, 원격 전문가 시스템 또는 긴급 조정 센터로 전송되어야 할 수 있습니다.

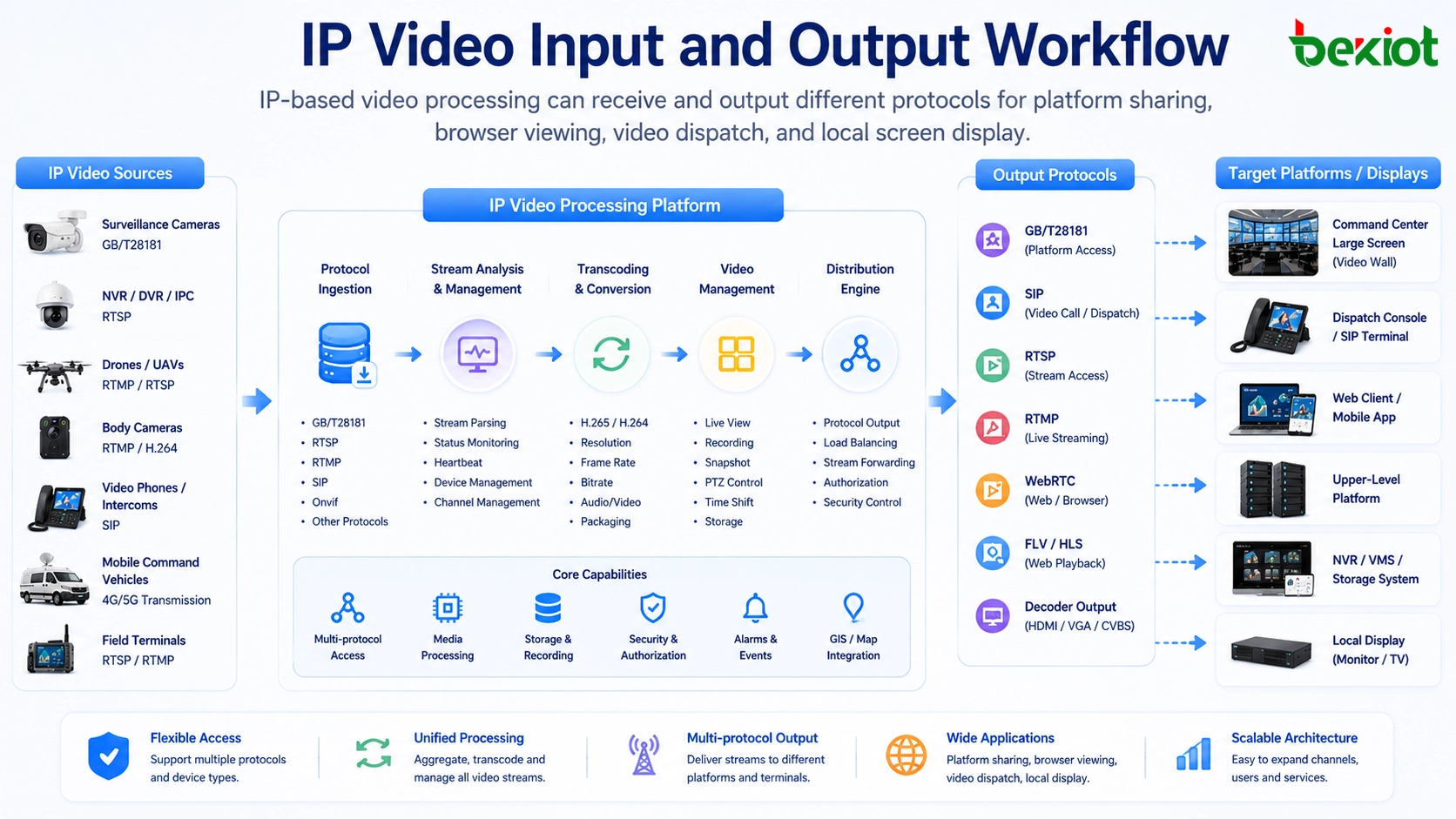

IP 기반 출력은 이 분배를 훨씬 쉽게 만듭니다. 동일한 입력 스트림은 다른 프로토콜을 통해 다른 목적지로 변환 및 전달될 수 있습니다. 예를 들어, 시스템은 비디오 통신을 위해 SIP를 통해, 공공 안전 또는 정부 비디오 플랫폼을 위해 GB/T28181을 통해, 저지연 브라우저 시청을 위해 WebRTC를 통해, 로컬 미리보기 및 웹 기반 모니터링을 위해 FLV 또는 기타 형식을 통해 비디오를 출력할 수 있습니다.

디스플레이 장치가 여전히 HDMI를 필요로 하는 경우 디코더를 디스플레이 가까이에 배치할 수 있습니다. 장거리 전송은 IP 기반으로 유지될 수 있으며 HDMI는 최종 디스플레이 지점에서만 나타납니다. 이는 긴 HDMI 케이블 구동을 줄이고 배포 유연성을 향상시키며 더 긴 네트워크 또는 광섬유 링크를 통해 비디오를 전송할 수 있게 합니다.

소프트웨어 제어로 비디오 관리 용이

비디오 신호가 IP 스트림으로 처리되면 관리는 물리적 케이블 전환에서 소프트웨어 기반 제어로 이동할 수 있습니다. 운영자는 통합 인터페이스를 통해 비디오 소스 보기, 채널 선택, 레이아웃 전환, 분할 화면 보기 생성, 스트림을 플랫폼으로 푸시, 회의 세션 시작, 원격 단말기 관리를 수행할 수 있습니다.

이는 HDMI 매트릭스 전환에만 의존하는 것보다 훨씬 실용적입니다. 전통적인 매트릭스는 신호를 전환할 수 있지만 일반적으로 완전한 비디오 통신, 다자간 회의, 프로토콜 전달, 원격 제어 또는 플랫폼 수준 조정을 제공할 수 없습니다. IP 기반 처리를 통해 비디오 관리는 별도의 표시 전용 기능이 아닌 통신 워크플로우의 일부가 될 수 있습니다.

지휘 센터의 경우 이는 운영자가 현장 비디오 소스를 신속하게 관제 화면으로 가져오고, 원격 전문가와 공유하고, 상위 플랫폼으로 보내거나 음성 통신과 결합할 수 있음을 의미합니다. 긴급 차량의 경우 물리적 배선 구조를 재구축하지 않고 차량이 여러 현장 소스를 수신하고 선택한 비디오를 지휘 센터로 전달할 수 있음을 의미합니다.

프로토콜 변환이 진정한 기술적 과제

비디오 IP 변환의 가장 큰 어려움은 단순한 네트워크 전송이 아닙니다. 진정한 과제는 프로토콜 다양성입니다. 다른 비디오 장치는 다른 미디어 프로토콜, 인증 방법, 코덱, 해상도, 비트 전송률, 프레임 속도, 오디오 형식 및 전송 메커니즘을 사용할 수 있습니다. 두 장치 모두 IP 비디오를 지원한다고 주장하더라도 직접 호환되지 않을 수 있습니다.

따라서 실용적인 비디오 집계 및 처리 플랫폼은 여러 문제를 동시에 해결해야 합니다. 다른 스트림 형식을 수신하고, 미디어 매개변수를 식별하고, 호환되지 않는 형식을 변환하고, 필요한 경우 비디오 해상도를 조정하고, 네트워크 조건에 맞게 비트 전송률을 조정하고, 오디오와 비디오를 동기화하고, 필요한 형식을 각 대상 플랫폼으로 출력해야 합니다.

예를 들어, 드론 비디오 스트림은 원격 백홀을 위해 높은 압축이 필요할 수 있고, 바디 카메라는 약한 네트워크 조건에서 안정적인 업링크가 필요할 수 있으며, 감시 플랫폼은 GB/T28181 등록이 필요할 수 있고, 브라우저 기반 지휘 화면은 WebRTC 또는 웹 호환 미리보기가 필요할 수 있습니다. 이러한 요구 사항은 단순한 HDMI 매트릭스나 기본 인코더만으로 해결할 수 없습니다.

높은 통합성으로 더 작은 배포

IP 기반 비디오 처리의 주요 장점은 시스템 소형화입니다. 전통적인 구조에서 다른 기능은 별도의 HDMI 매트릭스 장비, 인코더, 디코더, 오디오 프로세서, 비디오 회의 단말기, 스트림 전달 서버 및 제어 장치를 필요로 할 수 있습니다. 이는 랙 공간, 전력 소비, 배선 및 유지 보수 작업량을 증가시킵니다.

통합 오디오 및 비디오 집계 장치를 사용하면 이러한 많은 기능을 하나의 소형 플랫폼으로 결합할 수 있습니다. 시스템은 IP 비디오를 수신하고, 비디오 스트림을 처리하고, 프로토콜을 변환하고, 비디오 통신을 지원하고, 여러 플랫폼으로 출력하고, 하나의 소프트웨어 인터페이스에서 통합 제어를 제공할 수 있습니다.

이것은 소규모 지휘소, 긴급 지휘 차량, 기업 소방서, 공원 관제실, 임시 긴급 현장 및 모바일 운영에 가치가 있습니다. 이러한 시나리오는 종종 강력한 비디오 통합 기능이 필요하지만 대형 캐비닛, 복잡한 배선, 높은 전력 소비 또는 무거운 유지 보수 프로세스를 받아들일 수 없습니다.

지휘 및 관제 워크플로우에 대한 더 나은 지원

비디오 통합은 더 이상 이미지 보기에 관한 것이 아닙니다. 현대 지휘 시나리오에서 비디오는 음성, 지도, 알람, 현장 보고서, 긴급 연락처 및 관제 절차와 함께 작동해야 합니다. 비디오 스트림은 사건 기록, 지휘 결정, 원격 상담, 다자간 회의 또는 부서 간 조정 프로세스의 일부가 될 수 있습니다.

비디오가 IP 기반일 때 관제 플랫폼 및 통신 시스템과 연결하는 것이 더 쉽습니다. 현장 비디오 소스는 위치, 차량, 사람, 알람 이벤트 또는 작업과 연결될 수 있습니다. 운영자는 비디오를 고립된 화면 신호로 취급하는 대신 전체 통신 체인의 일부로 사용할 수 있습니다.

예를 들어, 긴급 지휘 차량에서 시스템은 드론 영상, 바디 카메라 비디오, 차량 카메라 피드 및 현장 직원의 비디오 통화를 수신할 수 있습니다. 관제사는 주요 소스를 선택하고, 분할 화면 레이아웃을 만들고, 비디오 회의를 열고, 중요한 스트림을 지휘 센터로 푸시할 수 있습니다. 이 워크플로우는 HDMI 전환만으로는 달성하기 어렵습니다.

Becke Telcom은 통합 통신 및 관제 솔루션을 통해 이러한 유형의 아키텍처에 가볍게 통합될 수 있습니다. SIP 통신, 현장 단말기, 비디오 액세스, 페이징, 알람 및 지휘 센터 조정을 결합한 프로젝트에서 IP 기반 비디오 처리 계층은 관제 플랫폼이 시각적 정보를 보다 효율적으로 수신하고 배포하는 데 도움이 될 수 있습니다.

전통적인 매트릭스 기반 설계와의 비교

atable

네트워크 계획은 여전히 중요

IP 기반 비디오 처리는 물리적 배선 복잡성을 줄이지만 그렇다고 해서 모든 네트워크가 비디오를 원활하게 전달할 수 있다는 의미는 아닙니다. 비디오 트래픽은 특히 많은 고화질 스트림이 동시에 전송될 때 신중한 계획이 필요합니다. 대역폭, 지연 시간, 패킷 손실, 지터, 스위치 용량, 업링크 설계, 방화벽 정책 및 QoS 구성은 모두 최종 시청 경험에 영향을 줄 수 있습니다.

로컬 지휘실의 경우 일반적으로 기가비트 이상의 네트워크 인프라가 권장됩니다. 모바일 지휘 차량의 경우 시스템은 차량 내 LAN, 4G/5G 링크, 위성 링크, 개인 무선 브리지 및 사용 가능한 경우 광섬유 액세스를 결합할 수 있습니다. 원격 현장의 경우 설계는 업링크 대역폭, 압축 전략, 재연결 동작 및 로컬 버퍼링을 고려해야 합니다.

비디오를 상위 플랫폼으로 전송해야 하는 경우 프로젝트 팀은 수신 프로토콜, 코덱 요구 사항, 인증 방법, 채널 등록 논리, 스트림 명명 규칙 및 플랫폼 동시 처리 능력도 확인해야 합니다. 이러한 세부 사항은 물리적 네트워크가 준비된 후 비디오가 원활하게 연결될 수 있는지 여부를 결정합니다.

성공적인 IP 비디오 시스템은 미디어 처리 기능과 네트워크 설계 모두에 달려 있습니다. 대역폭, 라우팅, 보안 및 플랫폼 통합이 올바르게 계획되지 않으면 프로토콜 지원만으로는 충분하지 않습니다.

이 아키텍처가 가장 가치 있는 곳

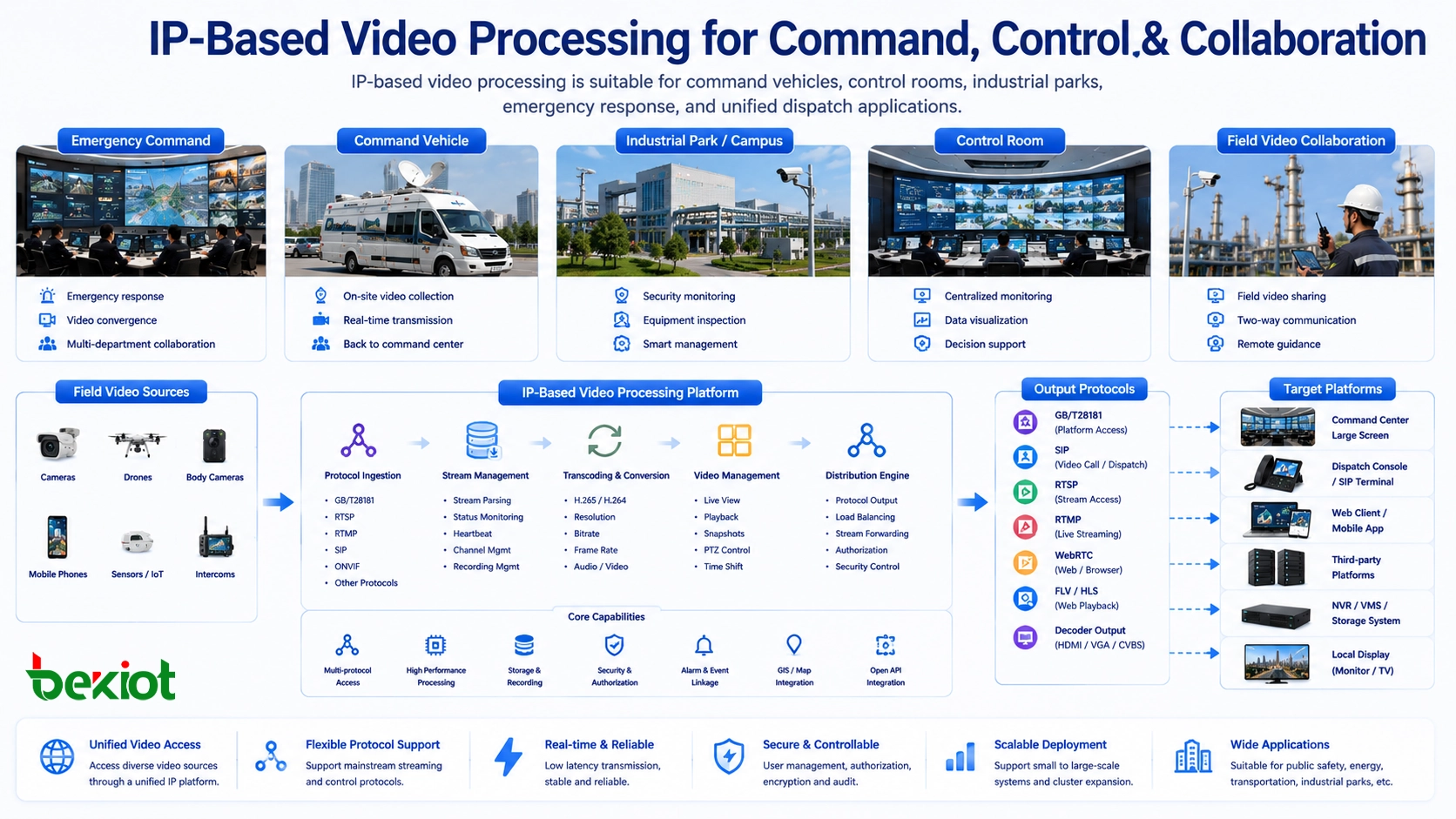

IP 기반 비디오 처리는 많은 비디오 소스, 유연한 배포, 원격 시청, 소형 배포 및 통신 시스템과의 통합이 필요한 프로젝트에서 특히 가치가 있습니다. 일반적인 환경에는 긴급 지휘 차량, 임시 지휘소, 공공 안전 관제실, 산업 단지 제어 센터, 기업 소방서, 교통 관리 센터, 에너지 운영 현장 및 대형 시설 보안실이 포함됩니다.

긴급 대응 프로젝트에서 시스템은 모바일 현장 비디오를 수신하고 실시간으로 지휘 센터로 전달할 수 있습니다. 산업 단지에서는 고정 카메라, 점검 단말기 및 알람 관련 비디오 소스를 집계할 수 있습니다. 교통 프로젝트에서는 차량 비디오, 도로변 카메라 및 제어실 디스플레이를 연결할 수 있습니다. 대규모 기업 캠퍼스에서는 비디오, 음성, 인터콤, 페이징 및 사건 대응 워크플로우를 결합할 수 있습니다.

이러한 시나리오 뒤에 있는 공통 요구 사항은 단순한 비디오 디스플레이가 아닙니다. 진정한 요구 사항은 더 빠른 의사 결정, 더 나은 상황 인식, 더 간단한 시스템 확장 및 현장 직원과 지휘 센터 간의 더 효율적인 조정입니다.

프로젝트 설계를 위한 구현 체크리스트

IP 기반 비디오 처리 솔루션을 배포하기 전에 프로젝트 팀은 먼저 필요한 모든 비디오 소스를 나열해야 합니다. 여기에는 카메라 유형, 장치 브랜드, 액세스 프로토콜, 해상도, 비트 전송률, 프레임 속도, 오디오 요구 사항, 제어 요구 사항 및 양방향 통신 필요 여부가 포함됩니다.

두 번째 단계는 출력 대상을 정의하는 것입니다. 일부 스트림은 비디오 월로, 일부는 브라우저 인터페이스로, 일부는 상위 GB/T28181 플랫폼으로, 일부는 SIP 비디오 통신 시스템으로, 일부는 녹화 또는 저장 서버로 전송되어야 할 수 있습니다. 각 대상에는 다른 인코딩 및 전송 매개변수가 필요할 수 있습니다.

세 번째 단계는 네트워크 및 용량 계획입니다. 프로젝트는 동시 스트림 수, 총 대역폭, 업링크 요구 사항, 저장 수요, 디코딩 부하, CPU 또는 하드웨어 트랜스코딩 용량 및 장애 조치 방법을 추정해야 합니다. 시스템이 긴급 또는 산업 안전 시나리오에서 사용되는 경우 중복성 및 백업 링크를 처음부터 고려해야 합니다.

마지막 단계는 운영 설계입니다. 시스템은 관제사가 사용하기 쉬워야 합니다. 운영자는 긴급 상황 중에 복잡한 엔지니어링 매개변수를 처리하지 않고도 소스 미리보기, 레이아웃 전환, 스트림 푸시, 회의 시작, 단말기 제어 및 시스템 상태 확인을 할 수 있어야 합니다.

시스템 소유자를 위한 장기적 이점

시스템 소유자에게 IP 기반 비디오 처리의 장기적 가치는 배선 복잡성 감소뿐만 아니라 시스템 적응성 향상에도 있습니다. 새 카메라, 드론, 모바일 장치 또는 플랫폼이 추가될 때 전체 비디오 배선 구조를 재구축하는 대신 네트워크 구성, 프로토콜 적응 또는 소프트웨어 업그레이드를 통해 시스템을 확장할 수 있는 경우가 많습니다.

또한 유지 보수성을 향상시킵니다. 엔지니어는 플랫폼 측에서 스트림 상태를 모니터링하고, 장치 온라인 상태를 확인하고, 프로토콜 문제를 진단하고, 비디오 매개변수를 조정할 수 있습니다. 이는 혼잡한 랙이나 차량 캐비닛에서 대량의 HDMI 케이블, 변환기, 분배기 및 매트릭스 포트를 추적하는 것보다 더 효율적입니다.

지휘 애플리케이션의 경우 협업을 향상시킵니다. 비디오는 부서 간에 공유되고, 원격 전문가에게 전송되고, 음성 회의와 결합되고, 관제 이벤트와 연결되고, 워크플로우에 따라 다른 단말기에 표시될 수 있습니다. 이는 비디오를 별도의 시각적 섬이 아닌 지휘 시스템의 실용적인 부분으로 만듭니다.

FAQ

IP 기반 비디오 처리가 HDMI를 완전히 대체합니까?

항상 그렇지는 않습니다. HDMI는 최종 디스플레이 출력, 로컬 화면 및 일부 전용 장비에 여전히 유용합니다. 많은 프로젝트에서 더 나은 접근 방식은 장거리 전송, 스트림 관리, 프로토콜 변환 및 플랫폼 공유에는 IP를 사용하고 HDMI 디코더는 최종 디스플레이 장치 근처에서만 사용하는 것입니다.

GB/T28181, RTSP, RTMP, SIP, WebRTC 및 FLV와 같은 프로토콜이 중요한 이유는 무엇입니까?

다른 장치 및 플랫폼은 다른 미디어 프로토콜을 사용합니다. GB/T28181은 보안 및 정부 비디오 플랫폼에서 일반적이며, RTSP는 IP 카메라에서 널리 사용되며, RTMP는 라이브 스트리밍 워크플로우에 자주 사용되며, SIP는 비디오 통신을 지원하고, WebRTC는 브라우저 기반 저지연 시청을 지원하며, FLV는 일부 시스템에서 웹 미리보기에 사용될 수 있습니다.

하나의 장치로 정말 많은 비디오 채널을 처리할 수 있습니까?

하드웨어 성능, 네트워크 용량, 코덱 유형, 해상도, 비트 전송률 및 트랜스코딩 필요 여부에 따라 다릅니다. 적합한 설계에서 기가비트 네트워킹이 있는 소형 집계 장치는 많은 수의 IP 스트림을 수신할 수 있지만 실제 용량은 프로젝트 요구 사항에 따라 계산되어야 합니다.

IP 비디오 통합에서 가장 큰 위험은 무엇입니까?

가장 큰 위험은 모든 IP 비디오 스트림이 자동으로 호환된다고 가정하는 것입니다. 현실에서는 다른 코덱, 해상도, 비트 전송률, 프레임 속도, 전송 방법 및 인증 규칙이 통합 문제를 일으킬 수 있습니다. 프로젝트는 배포 전에 프로토콜 호환성 및 트랜스코딩 요구 사항을 확인해야 합니다.

어떤 프로젝트가 이 아키텍처로부터 가장 큰 이점을 얻습니까?

많은 비디오 소스, 제한된 설치 공간, 원격 시청 요구, 모바일 배포, 상위 플랫폼 연결 또는 지휘 및 관제 워크플로우가 있는 프로젝트가 가장 큰 이점을 얻습니다. 예를 들면 긴급 지휘 차량, 기업 소방서, 산업 단지 제어실, 공공 안전 관제 센터 및 교통 지휘 시스템이 있습니다.
