고압 부하 개폐기는 중·고압 배전 시스템에서 지정된 사용 조건 아래 부하 전류를 투입, 통전 및 차단하기 위해 사용되는 개폐 장치입니다. 링 메인 유닛, 배전 변전소, 가공 선로, 산업용 전력 시스템, 변압기 공급선, 케이블 네트워크, 신재생 에너지 변전소 및 전력 회사 배전 자동화 프로젝트에 일반적으로 적용됩니다.

부하 개폐기는 차단기와 동일하지 않습니다. 주요 역할은 부하 개폐 및 분리이며, 차단기는 고장 전류를 차단하도록 설계됩니다. 많은 배전 시스템에서 부하 개폐기는 퓨즈, 보호 계전기, 단로기, 접지 개폐기, 인터록 및 제어 장치와 함께 사용되어 안전한 운전과 신뢰할 수 있는 배전을 지원합니다.

고압 부하 개폐기는 정상 부하 전류의 제어된 개폐를 제공하지만, 정격 용량 및 전력 계통의 안전 규칙에 따라 선정, 운전 및 유지보수되어야 합니다.

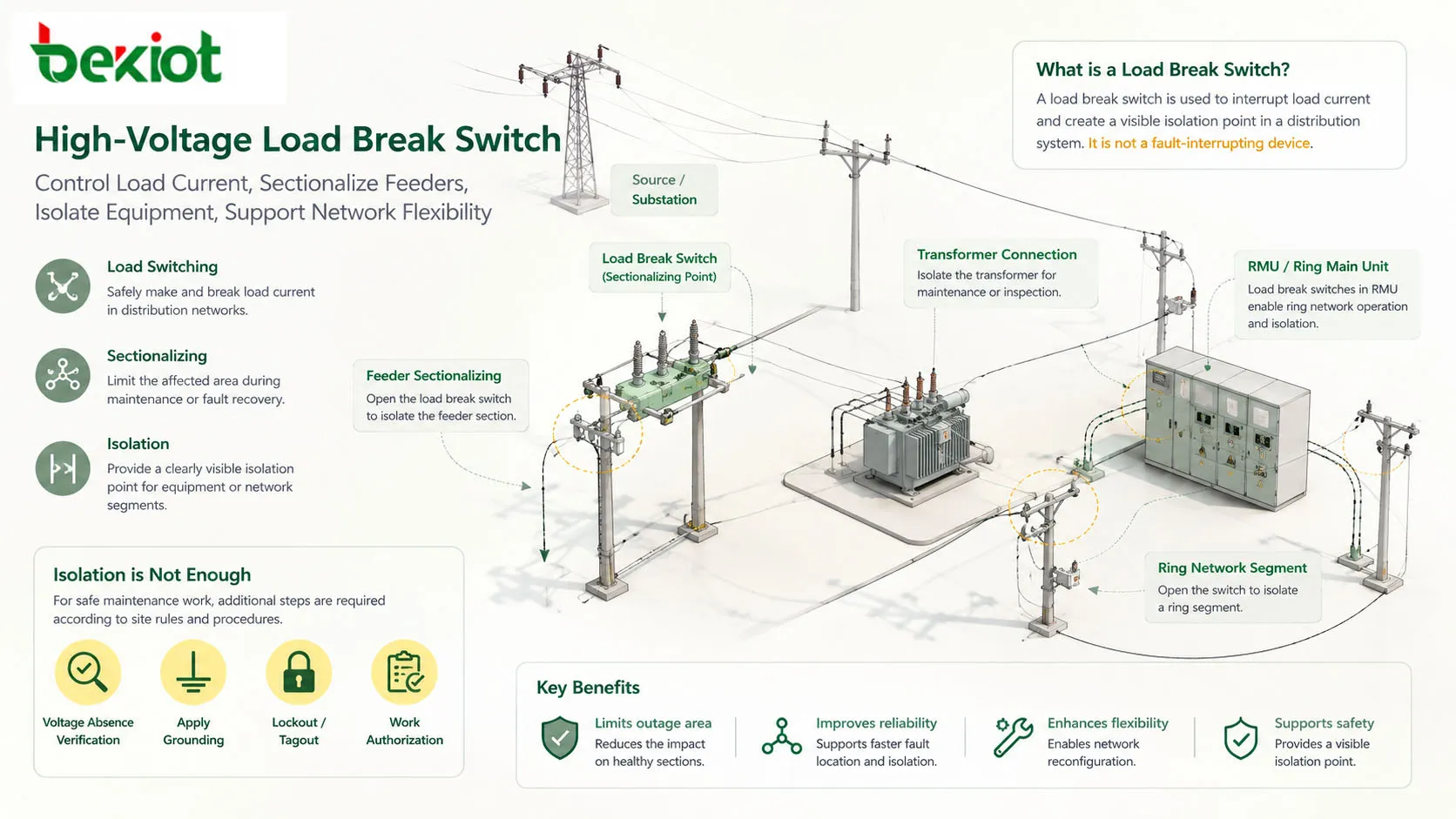

고압 부하 개폐기의 기본 의미

고압 부하 개폐기는 회로가 부하 전류를 통전하는 동안 전기 회로를 개폐하도록 설계된 기계적 개폐 장치입니다. 이를 통해 운전자 또는 제어 시스템은 정상 운전 조건에서 배전망의 일부를 충전, 방전, 구분 또는 전환할 수 있습니다.

실제 전력 시스템에서 "고압"이라는 용어는 지역 및 산업에 따라 다르게 사용될 수 있습니다. 배전 응용 분야의 많은 부하 개폐기는 1kV 이상의 전압 등급, 특히 6kV, 10kV, 11kV, 12kV, 24kV, 33kV 및 35kV 시스템과 같은 중압 네트워크에서 발견됩니다. 정확한 전압 등급, 절연 수준, 전류 정격 및 개폐 duty는 프로젝트 설계 및 적용 가능한 표준과 일치해야 합니다.

부하 개폐 기능

장치의 주요 기능은 부하 전류를 개폐하는 것입니다. 즉, 정격 능력 내에서 변압기 부하 전류, 공급선 부하 전류, 케이블 충전 전류 또는 배전 선로 부하 전류와 같은 정상 운전 중에 흐르는 전류를 차단할 수 있습니다.

이 기능은 부하 상태에서 고압 회로를 개방하면 아크가 발생하기 때문에 중요합니다. 부하 개폐기는 정격 개폐 조건 내에서 아크를 관리하고 안전하게 소호할 수 있도록 아크 제어 구조를 포함합니다.

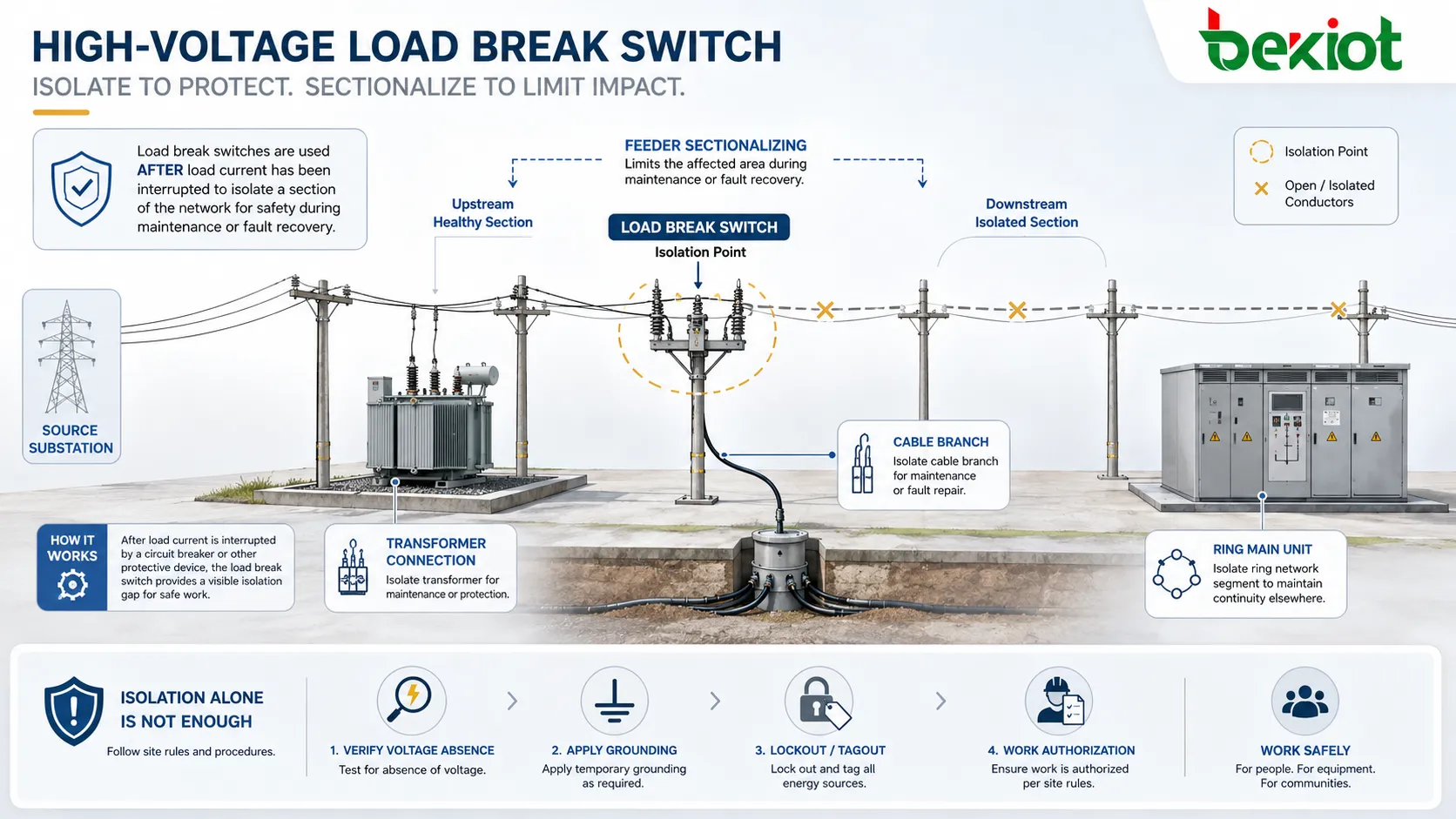

분리 및 구분

많은 부하 개폐기는 부하 전류가 차단된 후 공급선 구간, 변압기, 케이블 분기 또는 환상망 세그먼트를 분리하는 데 사용됩니다. 배전망에서 구분은 유지보수 또는 고장 복구 중에 영향받는 영역을 제한하는 데 도움이 됩니다.

분리는 개폐기 설계에 따라 명확하게 보이거나 신뢰할 수 있게 표시되어야 합니다. 유지보수 작업의 경우 분리만으로는 충분하지 않습니다. 현장 규칙에 따라 무전압 확인, 접지, 잠금 절차 및 작업 승인도 필요합니다.

작동 원리

부하 개폐기의 작동 원리는 신속한 접점 이동 및 아크 차단에 기반합니다. 개폐기가 부하 상태에서 개방될 때, 가동 접점과 고정 접점이 분리됩니다. 전류가 짧은 시간 동안 이온화된 가스 또는 아크 매질을 통해 계속 흐르기 때문에 접점 사이에 전기 아크가 형성됩니다.

그런 다음 개폐기는 아크를 신장, 냉각, 분할, 송풍 또는 소호하여 전류가 안전하게 정지되도록 해야 합니다. 아크 차단 방법은 개폐기 설계에 따라 다릅니다. 일반적인 설계는 공기, 가스, 진공, 오래된 장비의 오일 또는 기타 아크 제어 구조를 사용할 수 있습니다.

접점 개방 및 아크 형성

개폐기가 닫혀 있을 때 전류는 주 도전 경로를 통해 흐릅니다. 개방 중에 접점은 빠르게 분리됩니다. 회로에는 인덕턴스와 전기 에너지가 있기 때문에 전류가 즉시 멈추지 않습니다. 이로 인해 아크가 발생합니다.

아크가 제어되지 않으면 접점, 절연 및 주변 장비를 손상시킬 수 있습니다. 또한 심각한 안전 위험을 초래할 수 있습니다. 따라서 부하 개폐기는 예상 부하 전류 및 운전 duty에 적합한 정격 차단 능력을 가져야 합니다.

아크 소호

아크 소호는 아크를 정지시키고 개방 접점 사이의 절연을 복원하는 과정입니다. 다양한 개폐기 설계는 다양한 방법을 사용합니다. 공기 부하 개폐기는 아크 슈트, 아크 혼 또는 아크 소호 챔버를 사용할 수 있습니다. 가스 절연 설계는 가스 흐름 및 절연 특성을 사용할 수 있습니다. 진공 차단기는 밀봉된 진공 챔버 내부에서 아크를 소호합니다.

목적은 동일합니다: 아크가 안전 한계를 넘어 계속되거나 재점화되지 않도록 하면서 부하 전류를 차단하는 것입니다. 개폐기는 의도된 전압, 전류, 주파수 및 개폐 duty에 대해 테스트되고 정격이 부여되어야 합니다.

축전 에너지 메커니즘

많은 부하 개폐기는 스프링 또는 축전 에너지 메커니즘을 사용합니다. 운전자는 수동 또는 전기적으로 메커니즘을 충전하고, 메커니즘은 에너지를 방출하여 접점을 빠르게 이동시킵니다.

빠르고 일관된 접점 이동은 느린 수동 이동이 아크 지속 시간을 증가시키고 개폐 신뢰성을 저하시킬 수 있기 때문에 중요합니다. 축전 에너지 메커니즘은 개폐 속도를 운전자의 손 움직임에 덜 의존하도록 만드는 데 도움이 됩니다.

개방, 폐쇄 및 접지 위치

일부 개폐기 설계는 폐쇄, 개방 및 접지와 같은 여러 위치를 제공합니다. 폐쇄 위치는 회로를 연결합니다. 개방 위치는 회로를 분리합니다. 접지 위치는 접지 개폐기를 통해 분리된 회로 측을 접지에 연결합니다.

위치 표시는 명확하고 신뢰할 수 있어야 합니다. 인터록은 종종 활성 회로에 접지 개폐기를 투입하거나 접지 개폐기가 결합된 상태에서 부하 개폐기를 폐쇄하는 것과 같은 불안전한 운전을 방지하는 데 사용됩니다.

주요 구조 부품

고압 부하 개폐기는 전기, 기계, 절연 및 제어 부품으로 구성됩니다. 정확한 구조는 개폐기가 실내형, 실외형, 공기 절연형, 가스 절연형, 전주형, 금속 밀폐형 또는 링 메인 유닛에 통합되었는지 여부에 따라 다릅니다.

주 접점

주 접점은 개폐기가 닫혔을 때 정상 운전 전류를 통전합니다. 낮은 저항, 적절한 열 용량 및 충분한 기계적 강도를 가져야 합니다.

접점 마모, 산화, 불량 정렬 또는 과열은 신뢰성을 저하시킬 수 있습니다. 정기적인 점검 및 유지보수는 제조업체의 지침 및 현장 유지보수 정책을 따라야 합니다.

아크 차단 시스템

아크 차단 시스템은 개방 중 아크를 제어합니다. 아크 러너, 아크 슈트, 차단기 챔버, 가스 유로, 진공 보틀 또는 내아크 구조를 포함할 수 있습니다.

이 부분은 안전한 부하 개폐에 매우 중요합니다. 아크 차단 시스템이 손상되거나 오염되면 개폐기가 부하 전류를 안전하게 차단하지 못할 수 있습니다.

절연 시스템

절연 시스템은 활성 부품을 접지된 금속 부품, 상간 도체 및 접근 가능한 표면으로부터 분리합니다. 절연은 공극, 고체 절연, 가스 절연, 자기, 에폭시 수지 또는 복합 재료를 포함할 수 있습니다.

절연 성능은 습기, 먼지, 오염, 노화, 기계적 손상, 부분 방전 및 잘못된 설치에 의해 영향을 받을 수 있습니다. 선정 및 유지보수 중 환경 조건을 고려해야 합니다.

조작 메커니즘

조작 메커니즘은 수동 또는 전동 동작을 접점 이동으로 전달합니다. 핸들, 샤프트, 스프링, 래치, 링키지, 모터, 보조 접점 및 기계적 위치 표시기를 포함할 수 있습니다.

메커니즘은 부드럽고 일관되게 작동해야 합니다. 경직, 비정상적인 소리, 불완전한 이동 또는 위치 불일치는 계속 운전하기 전에 자격을 갖춘 인력이 조사해야 합니다.

인터록 및 표시

인터록은 불안전한 개폐 순서를 방지하는 데 도움이 됩니다. 위치 표시기는 개폐기가 개방, 폐쇄 또는 접지되었는지 여부를 보여줍니다. 보조 접점은 상태 신호를 모니터링 시스템, SCADA 플랫폼 또는 원격 제어 장치로 보낼 수 있습니다.

신뢰할 수 있는 표시는 운전자가 개폐, 시험, 접지 또는 유지보수 활동을 수행하기 전에 실제 개폐기 상태를 알아야 하므로 필수적입니다.

부하 개폐기의 종류

부하 개폐기는 절연 매체, 설치 환경, 조작 방법 및 응용 분야에 따라 분류될 수 있습니다. 각 유형은 장단점과 한계가 다릅니다.

공기 절연 부하 개폐기

공기 절연 부하 개폐기는 공기를 주 절연 매체로 사용합니다. 종종 간단하고, 시각적으로 확인 가능하며, 검사하기 쉽습니다. 설계에 따라 실내 개폐기, 실외 전주형 시스템 또는 배전 장비에 사용될 수 있습니다.

공기 절연 설계는 적절한 이격 거리가 필요하며 오염, 습도, 염분, 먼지 및 환경 노출에 더 영향을 받을 수 있습니다. 유지보수 및 설치 조건은 장기 신뢰성에 중요합니다.

가스 절연 부하 개폐기

가스 절연 부하 개폐기는 일반적으로 콤팩트 링 메인 유닛 및 밀폐형 개폐기에서 발견됩니다. 개폐 부품은 제품 설계에 따라 절연 가스 또는 대체 절연 매체로 채워진 밀봉 탱크 내부에 배치됩니다.

이 설계는 공간 요구 사항을 줄이고 외부 환경 조건에 대한 보호를 개선할 수 있습니다. 그러나 인클로저 무결성, 적용 가능한 가스 상태 및 제조업체별 유지보수 규칙의 세심한 모니터링이 필요합니다.

진공 부하 개폐기

진공 부하 개폐기는 진공 차단기를 사용하여 아크를 소호합니다. 진공 개폐 기술은 강력한 차단 성능과 밀폐된 아크 환경 때문에 널리 사용됩니다.

진공 차단기 상태, 기계적 이동 거리, 접점 마모 표시 및 절연 조정은 제조업체의 유지보수 절차에 따라 점검되어야 합니다.

퓨즈 결합 부하 개폐기

일부 부하 개폐기 어셈블리는 고압 퓨즈와 결합됩니다. 개폐기는 정상 부하 개폐를 처리하고, 퓨즈는 변압기와 같은 장비에 대한 단락 보호를 제공합니다.

이 조합은 배전 변압기 보호에서 일반적입니다. 올바른 퓨즈 정격, 타격 메커니즘, 상별 조작 논리 및 상위 보호와의 조정은 안전한 적용에 중요합니다.

부하 개폐기 vs 차단기

부하 개폐기와 차단기는 모두 전기 회로를 제어하지만 그 역할은 다릅니다. 둘을 혼동하면 심각한 설계 및 안전 문제가 발생할 수 있습니다.

차이가 중요한 이유

부하 개폐기는 정격 개폐 능력 내에서만 사용해야 합니다. 고장 전류를 차단해야 하는 경우 시스템은 적절히 정격된 차단기, 퓨즈 또는 보호 장치에 의존해야 합니다.

잘못된 적용은 장비 및 인력을 심각한 아크, 기계적, 열적 및 전기적 위험에 노출시킬 수 있습니다. 장비 선정은 항상 자격을 갖춘 전기 엔지니어가 검토해야 합니다.

보호 장치와의 조정

많은 시스템에서 부하 개폐기는 조정된 보호 방식의 일부입니다. 상위 차단기, 전류 제한 퓨즈, 계전기, 재폐로 장치 및 보호 설정이 함께 작동하여 고장을 제거하고 영향받은 구간을 분리할 수 있습니다.

보호 조정은 단락 수준, 변압기 돌입 전류, 부하 전류, 퓨즈 곡선, 계전기 설정, 선택성 및 계통 접지 방식을 고려해야 합니다.

배전에서의 응용

고압 부하 개폐기는 배전망에 실용적인 개폐 및 구분 기능을 제공하기 때문에 널리 사용됩니다. 그 가치는 운전자가 부하 흐름을 제어하고 네트워크의 일부를 안전하게 분리해야 하는 곳에서 특히 분명합니다.

링 메인 유닛

링 메인 유닛은 종종 환상 배전망에서 입출력 공급선을 제어하기 위해 부하 개폐기를 사용합니다. 이를 통해 전력 회사 및 시설 운전자는 고장을 구분하고, 공급 경로를 전환하며, 서비스 연속성을 유지할 수 있습니다.

콤팩트 RMU 설계에서 부하 개폐기는 접지 개폐기, 퓨즈, 케이블 구획, 전압 표시기, 인터록 및 원격 모니터링 장치와 통합될 수 있습니다.

배전 변압기 공급선

부하 개폐기는 변압기 공급선에 일반적으로 사용됩니다. 이를 통해 정상 부하 조건에서 변압기를 고압 네트워크에서 분리할 수 있습니다. 퓨즈와 결합될 때 변압기 고장 보호도 제공할 수 있습니다.

개폐기 및 퓨즈 선정은 변압기 정격, 돌입 전류, 예상 고장 수준 및 보호 조정 요구사항과 일치해야 합니다.

가공 배전선

실외 전주형 부하 개폐기는 가공 공급선 구분, 분기선 제어 및 유지보수 분리에 사용될 수 있습니다. 이는 전력 회사가 더 넓은 영역을 차단하는 대신 네트워크의 더 작은 구간을 분리하는 데 도움이 됩니다.

실외 장비는 기후, 오염, 낙뢰 노출, 기계적 강도, 조작 높이 및 현지 전력 회사 관행에 따라 선정되어야 합니다.

산업용 전력 시스템

산업 시설은 변전소, 생산 공급선, 모터 제어 영역, 변압기실 및 배전 캐비닛에서 부하 개폐기를 사용합니다. 장비 분리, 공급선 개폐 및 유지보수 계획을 관리하는 데 도움이 됩니다.

산업 환경에는 먼지, 진동, 부식성 대기, 높은 고장 수준, 빈번한 개폐 필요성 및 엄격한 안전 절차가 있을 수 있습니다. 장비 선정은 이러한 현장 조건을 반영해야 합니다.

신재생 에너지 및 인프라 프로젝트

태양광 발전소, 풍력 발전 시설, 배터리 에너지 저장 시스템, 철도 시스템, 공항, 터널, 항만 및 데이터 센터는 중압 집전 및 배전망에서 부하 개폐기를 사용할 수 있습니다.

이러한 프로젝트는 종종 콤팩트한 개폐기, 원격 조작, 상태 모니터링, 높은 신뢰성 및 명확한 유지보수 절차를 요구합니다.

모든 조작 전 안전 원칙

고압 개폐는 위험합니다. 작동 원리 및 안전 절차는 자격을 갖춘 전기 인력, 승인된 운전 지침, 장비 매뉴얼, 현장 위험 평가 및 현지 규정에 의해 정의되어야 합니다. 다음 내용은 안전 관리 개요이며, 공식적인 승인 또는 현장 절차를 대체하지 않습니다.

자격을 갖춘 인력만

고압 부하 개폐기는 교육을 받고 승인된 인력만이 운전, 점검, 시험 및 유지보수해야 합니다. 작업자는 장비 유형, 계통도, 정격 전압, 개폐 duty, 인터록 논리, 고장 조건 및 비상 대응 규칙을 이해해야 합니다.

자격 없는 인력은 개폐기 구획을 열거나, 인터록을 우회하거나, 노출된 고압 장치를 조작하거나, 문제 해결을 시도해서는 안 됩니다. 고압 시스템은 치명적인 감전, 아크 플래시 부상, 화상, 폭발 압력 및 장비 폭발을 일으킬 수 있습니다.

승인된 개폐 지시서 준수

개폐 작업은 승인된 개폐 지시서 또는 작업 티켓을 따라야 합니다. 이러한 문서는 의도된 작업, 장비 식별, 순서, 승인, 통신 방법 및 확인 단계를 정의합니다.

개폐 지시서는 잘못된 구간 조작, 잘못된 공급선 분리, 계획되지 않은 역송전 및 불안전한 충전을 방지하는 데 도움이 됩니다. 복잡한 시스템에서 구두 가정은 검증된 서면 절차를 대체해서는 안 됩니다.

장비 식별 확인

조작 전에 장비 이름, 공급선 번호, 패널 라벨, 개폐기 위치, 회로도 및 조작 대상을 확인해야 합니다. 많은 사고는 잘못된 장치가 조작되기 때문에 발생합니다.

명확한 라벨, 모의 다이어그램, SCADA 표시, 패널 표시 및 현장 도면은 일관되어야 합니다. 식별이 불명확한 경우 승인된 인력이 문제를 해결할 때까지 조작을 중지해야 합니다.

적절한 개인 보호 장비 사용

개인 보호 장비는 아크 플래시 및 감전 위험 평가와 일치해야 합니다. 현장 및 작업에 따라 아크 정격 의복, 안면 보호대, 절연 장갑, 안전모, 안전화, 청력 보호구 및 절연 도구가 포함될 수 있습니다.

PPE는 최후의 방어선이지 첫 번째가 아닙니다. 안전한 시스템 설계, 무전압화, 인터록, 원격 조작, 차단막 및 올바른 절차는 가능한 한 노출을 줄여야 합니다.

일반 안전 절차 프레임워크

부하 개폐기 조작을 위한 안전 절차는 실제 장비 매뉴얼 및 현장 전기 안전 프로그램에서 개발되어야 합니다. 일반적인 프레임워크에는 계획, 승인, 분리, 확인, 접지, 조작, 모니터링 및 문서화가 포함됩니다.

계획 및 위험 평가

개폐 전에 팀은 조작이 필요한 이유, 어떤 장비가 영향받을지, 부하 전류가 개폐기 정격 내에 있는지, 하류 장비가 역송전할 수 있는지, 어떤 위험이 존재하는지 이해해야 합니다.

위험 평가는 아크 플래시 에너지, 감전 경계, 계통 접지, 저장 에너지, 원격 제어 상태, 실외 조작을 위한 날씨, 접근 제한 및 사용자 또는 생산에 미칠 수 있는 영향을 고려해야 합니다.

승인 및 통신

고압 개폐는 책임 있는 인력에 의해 승인되어야 합니다. 운전자, 조작자, 유지보수 팀 및 영향받는 부서 간의 통신은 명확해야 하며 필요한 경우 기록되어야 합니다.

여러 사람이 수행하는 작업에서는 역할이 정의되어야 합니다. 현장 관행에 따라 한 사람은 개폐 지시서를 발행하고, 다른 사람은 조작하고, 또 다른 사람은 상태를 확인할 수 있습니다.

분리 및 잠금

장비에 작업해야 하는 경우 분리는 모든 가능한 위험 에너지원을 제거해야 합니다. 잠금 및 태그 부착은 승인된 에너지 제어 절차에 따라 적용되어야 합니다.

분리는 정상 공급, 대체 공급, 역송전원, 발전기원, 커패시터 뱅크, 변압기, 보조 회로, 제어 전원 및 저장된 전기 에너지를 고려해야 합니다.

무전압 확인 시험

무전압 상태일 것으로 예상되는 장비를 접지하거나 접촉하기 전에 자격을 갖춘 인력은 승인된 시험 장비 및 절차를 사용하여 무전압을 확인해야 합니다.

부정확한 시험은 잘못된 확신을 줄 수 있으므로 전압 시험은 주의해서 수행해야 합니다. 시험기 상태, 정격, 방법 및 접근 지점은 장비 및 전압 등급과 일치해야 합니다.

필요한 경우 접지 적용

접지는 예상치 못한 충전, 유도 전압, 저장 전하 또는 역송전으로부터 작업자를 보호하는 데 사용됩니다. 일부 개폐기에는 통합 접지 개폐기가 포함되어 있고, 다른 시스템은 휴대용 접지 장비가 필요할 수 있습니다.

접지 절차는 현장 규칙을 따라야 합니다. 접지 지점, 순서, 장비 정격 및 확인 방법은 자격을 갖춘 전기 안전 인력이 정의해야 합니다.

조작 기록

개폐 작업은 기록되어야 합니다. 기록에는 날짜, 시간, 조작자, 장비 ID, 개폐 지시서 번호, 초기 위치, 최종 위치, 이상 발견 사항, 경보 및 확인 결과가 포함될 수 있습니다.

좋은 기록은 추적성, 사고 조사, 유지보수 계획 및 향후 개폐 검토를 지원합니다.

일반적인 위험 및 위험 통제

고압 부하 개폐기 조작에는 여러 위험이 수반될 수 있습니다. 이러한 위험을 이해하면 팀이 더 안전한 절차를 설계하고 적합한 장비를 선택하는 데 도움이 됩니다.

아크 플래시 및 아크 폭발

아크 플래시는 강렬한 열, 빛, 소리 및 압력을 방출할 수 있습니다. 아크 폭발은 기계적 힘과 날아다니는 파편을 생성할 수 있습니다. 이러한 위험은 장비 고장, 잘못된 조작, 절연 파괴 또는 고장 개폐 중에 발생할 수 있습니다.

위험 통제에는 내아크형 개폐기, 원격 조작, 적절한 유지보수, 인터록, 차단막, 아크 플래시 연구, PPE 및 엄격한 개폐 절차가 포함될 수 있습니다.

감전

감전은 사람이 활성 부품에 접촉하거나 안전하지 않은 접근 거리에 들어갈 때 발생할 수 있습니다. 이격 거리가 부족하면 고압이 공기를 통해 플래시오버될 수도 있습니다.

감전 예방에는 차단막, 절연, 접근 제한, 전압 확인, 적절한 도구, 안전 접근 경계, 접지 및 훈련된 인력이 필요합니다.

역송전 및 저장 에너지

역송전은 발전기, 변압기, 커패시터, 병렬 공급선, 신재생 에너지 시스템, UPS 시스템 또는 연결된 장비에서 올 수 있습니다. 주 회로가 개방된 후에도 저장 에너지가 남을 수 있습니다.

절차는 작업을 시작하기 전에 가능한 모든 에너지원을 식별해야 합니다. 하나의 개방된 개폐기가 장비를 안전하게 만든다고 가정하는 것은 위험할 수 있습니다.

기계적 고장

개폐기 메커니즘은 마모, 부식, 윤활 부족, 정렬 불량, 스프링 파손, 링키지 손상 또는 불량 유지보수로 인해 고장날 수 있습니다. 기계적 고장은 완전한 개방, 완전한 폐쇄 또는 정확한 위치 표시를 방해할 수 있습니다.

비정상적인 조작 힘, 불완전한 움직임, 비정상적인 소음 또는 일관성 없는 표시는 경고 신호로 처리되어야 합니다. 추가 사용 전에 자격을 갖춘 인력이 장비를 점검해야 합니다.

점검 및 유지보수 고려 사항

유지보수는 부하 개폐기의 신뢰성과 안전성을 유지합니다. 유지보수 일정은 제조업체 지침, 현장 조건, 개폐 빈도, 환경 노출 및 전력 회사 또는 시설 표준을 따라야 합니다.

시각적 점검

시각적 점검에는 인클로저 상태, 라벨, 부식, 오염, 습기, 손상, 느슨한 부품, 위치 표시기, 조작 핸들, 접지 개폐기 상태 및 케이블 구획 상태 확인이 포함될 수 있습니다.

실외 장비의 경우 점검에는 기후 실런트, 애자, 조류 피해, 식생, 낙뢰 피해 및 오염 침전물도 고려해야 합니다.

기계적 조작 확인

기계적 점검은 조작 메커니즘이 올바르게 움직이고 표시기가 실제 개폐기 위치와 일치하는지 확인합니다. 메커니즘이 구속되거나, 달라붙거나, 비정상적인 힘을 필요로 해서는 안 됩니다.

승인된 인력만이 조작 점검을 수행해야 합니다. 일부 시험은 장비 유형에 따라 무전압화 또는 특수 절차가 필요할 수 있습니다.

접점 및 차단기 상태

접점 마모 및 차단기 상태는 개폐 성능에 영향을 미칩니다. 설계에 따라 유지보수에는 접점 저항 확인, 마모 표시기, 진공 차단기 상태 또는 가스 절연 인클로저 상태 확인이 포함될 수 있습니다.

이러한 점검은 적절한 시험 장비 및 제조업체 승인 방법으로 수행되어야 합니다. 잘못된 시험은 장비를 손상시키거나 불안전한 조건을 만들 수 있습니다.

절연 시험

절연 상태는 고압 장비에 중요합니다. 시험에는 절연 저항, 상용 주파수 내전압, 부분 방전 평가 또는 유지보수 프로그램에 따른 기타 방법이 포함될 수 있습니다.

시험 전압, 연결 방법, 방전 절차 및 안전 경계는 자격을 갖춘 전기 시험 인력에 의해 통제되어야 합니다.

엔지니어링 프로젝트를 위한 선정 요소

고압 부하 개폐기를 선택하려면 엔지니어링 평가가 필요합니다. 장치는 전기 정격, 환경 조건, 운전 duty, 설치 방법, 보호 조정 및 안전 요구사항과 일치해야 합니다.

전기 정격

개폐기는 계통 전압, 부하 전류, 주파수, 절연 수준 및 개폐 duty에 대해 정격되어야 합니다. 공칭 전압만으로 선택해서는 안 됩니다.

엔지니어는 변압기 충전, 선로 충전, 케이블 충전, 루프 개폐 및 예상 운전 조건을 포함한 실제 응용 분야를 검토해야 합니다.

환경 적합성

실내 및 실외 환경은 요구 사항이 다릅니다. 실외 장비는 방수 인클로저, UV 저항 재료, 부식 방지, 오염 저항 절연 및 기계적 내구성이 필요할 수 있습니다.

산업 현장은 해당되는 경우 먼지, 화학 물질, 진동, 열, 습기 또는 폭발성 분위기에 대한 추가 보호가 필요할 수 있습니다.

자동화 및 모니터링

현대 배전 시스템은 전동 조작, 원격 상태 표시, 보조 접점, 고장 표시기, 전압 센서, 전류 센서 및 SCADA 통합이 필요할 수 있습니다.

원격 조작은 직접적인 노출을 줄여 안전성을 향상시킬 수 있지만, 제어 로직, 사이버 보안, 인터록 및 통신 신뢰성은 적절히 설계되어야 합니다.

피해야 할 일반적인 실수

한 가지 일반적인 실수는 부하 개폐기를 마치 차단기인 것처럼 사용하는 것입니다. 부하 개폐기는 적절히 정격된 개폐기-퓨즈 또는 보호 어셈블리의 일부가 아닌 한 높은 고장 전류를 차단할 것으로 기대해서는 안 됩니다.

또 다른 실수는 인터록 상태를 무시하는 것입니다. 인터록은 안전 기능이지 불편함이 아닙니다. 우회하면 접지로 투입하거나 활성 회로를 접지하는 것과 같은 위험한 조건을 만들 수 있습니다.

세 번째 실수는 유지보수 준비 시 확인 없이 패널 표시에만 의존하는 것입니다. 위치 표시는 중요하지만 유지보수 안전은 적절한 분리, 시험, 접지 및 승인도 필요로 합니다.

네 번째 실수는 환경 유지보수를 소홀히 하는 것입니다. 먼지, 습기, 부식 및 오염은 시간이 지남에 따라 절연 성능과 기계적 신뢰성을 저하시킬 수 있습니다.

FAQ

부하 개폐기가 단락 전류를 차단할 수 있습니까?

표준 부하 개폐기는 일반적으로 정격 부하 전류 개폐를 위한 것이지 높은 단락 고장 전류 차단을 위한 것이 아닙니다. 고장 전류 차단은 일반적으로 해당 duty에 맞게 적절히 정격된 차단기, 퓨즈 또는 개폐기-퓨즈 조합이 필요합니다.

부하 개폐기와 함께 접지 개폐기를 사용하는 이유는 무엇입니까?

접지 개폐기는 분리된 회로 구간에 대한 제어된 접지 연결을 제공합니다. 승인된 안전 절차에 따라 적용될 때 유도 전압, 저장 전하 또는 예상치 못한 충전으로부터 작업자를 보호하는 데 도움이 됩니다.

개폐기 위치 표시기가 일관되지 않은 것 같으면 무엇을 확인해야 합니까?

조작을 중지하고 자격을 갖춘 인력이 상태를 조사해야 합니다. 가능한 원인에는 링키지 고장, 불완전한 이동, 보조 접점 불일치, 기계적 마모 또는 표시기 손상이 포함됩니다.

고압 부하 개폐기를 원격으로 조작할 수 있습니까?

예, 많은 현대 장치가 전동 및 원격 조작을 지원합니다. 원격 제어에는 신뢰할 수 있는 상태 피드백, 인터록, 통신 보안, 현장 비상 제어 및 명확한 조작 승인이 포함되어야 합니다.

환경이 부하 개폐기의 수명에 어떻게 영향을 미칩니까?

습기, 먼지, 염분, 산업 오염, 극한 온도, 진동 및 부식은 절연, 접점, 메커니즘, 씰 및 인클로저에 영향을 줄 수 있습니다. 유지보수 간격은 실제 현장 조건을 반영해야 합니다.

유지보수 작업 전에 어떤 문서가 준비되어 있어야 합니까?

중요한 문서에는 단선 다이어그램, 개폐 지시서, 잠금/태그 부착 절차, 장비 매뉴얼, 시험 기록, 보호 설정, 해당되는 경우 아크 플래시 정보, 접지 절차 및 유지보수 이력이 포함됩니다.
