광섬유 전화는 통화 경로의 일부에 광섬유 기반 네트워크 전송을 사용하는 음성 통신 단말 또는 전화 시스템입니다. 구리 전화 케이블에만 의존하는 대신, 음성 신호는 광섬유 지원 장비를 통해 직접 전달되거나 미디어 컨버터, 광 스위치, IP PBX 시스템, 게이트웨이 및 VoIP 플랫폼을 통해 간접적으로 광섬유로 전달됩니다.

핵심 장점은 전화기 자체가 항상 광 포트를 가져야 한다는 뜻이 아닙니다. 많은 실제 프로젝트에서 전화기는 IP 전화, 비상 전화, 산업용 전화, 어댑터를 통한 아날로그 전화 또는 디스패치 단말일 수 있으며, 백본 네트워크는 광섬유를 사용합니다. 이러한 설계는 거리 커버리지를 높이고 전자기 간섭을 줄이며 중앙 집중식 관리를 지원하고 대형 건물, 캠퍼스, 터널, 공장, 역 및 원격 시설에서 음성 통신을 안정적으로 유지하는 데 도움이 됩니다.

광 링크가 음성 구축을 개선하는 이유

기존 구리선은 짧은 구간에는 실용적이지만 거리, 전자기 노이즈, 접지 차이, 서지 노출 및 케이블 노후화의 영향을 받습니다. 복잡한 현장에서는 긴 구리선 구간이 험, 감쇠, 잡음 또는 불안정한 신호를 유발할 수 있습니다. 광섬유는 금속 도체의 전류가 아니라 유리 또는 플라스틱 섬유를 통과하는 빛으로 정보를 운반하므로 전송 환경을 바꿉니다.

이로 인해 광섬유 기반 음성 시스템은 전자기 간섭에 강한 저항성을 갖습니다. 모터, 변압기, 고전압 장비, 엘리베이터, 철도 시스템, 산업용 드라이브, 방송 장비, 용접기 및 낙뢰 위험이 있는 실외 경로 근처에서 특히 유용합니다.

광섬유는 장거리 전송도 지원합니다. 음성 네트워크는 모든 장치를 주 통신실 근처에 두지 않고도 원격 게이트, 관제실, 변전소, 터널 입구, 주차 시설, 캠퍼스 건물, 창고 및 보안 초소를 연결할 수 있습니다.

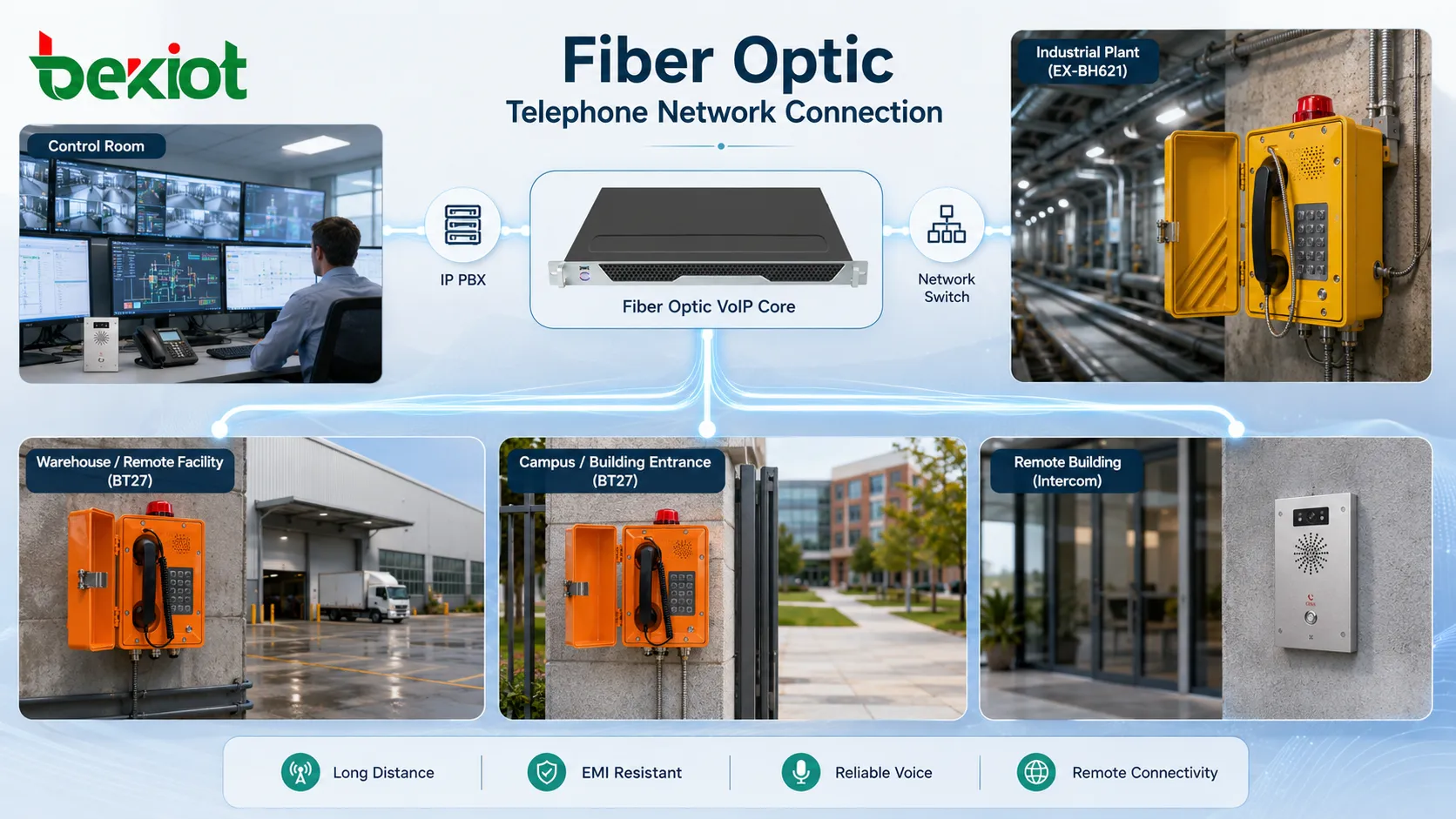

통화 경로가 구성되는 방식

단말 계층

단말 계층에는 사용자가 실제로 말하는 장치가 포함됩니다. 이는 IP 전화, SIP 인터콤, 아날로그 핸드셋, 비상 호출 스테이션, 운영자 콘솔, 엘리베이터 전화 또는 견고한 산업용 단말일 수 있습니다. 일부 장치는 Ethernet에 직접 연결되고, 다른 장치는 아날로그 어댑터나 게이트웨이가 필요합니다.

단말은 사용자의 음성을 로컬 접속 방식에 적합한 신호로 변환합니다. IP 장치에서는 음성이 디지털 패킷으로 인코딩됩니다. 아날로그 장치에서는 아날로그 신호가 IP 또는 광섬유 네트워크에 들어가기 전에 변환되어야 합니다.

접속 변환 계층

장치에 직접 광 인터페이스가 없을 때 접속 변환이 사용됩니다. 여기에는 미디어 컨버터, 광 스위치, 아날로그 전화 어댑터, 음성 게이트웨이 또는 Ethernet-광 업링크가 포함될 수 있습니다. 이 계층의 역할은 로컬 장치 연결을 광 전송 네트워크에 연결하는 것입니다.

실제 프로젝트에서는 전화기가 짧은 거리의 구리 Ethernet을 통해 연결되고, 스위치 업링크는 광섬유를 사용해 주 장비실에 도달할 수 있습니다. 이렇게 하면 모든 전화기에 광 모듈을 넣지 않아도 광섬유의 이점을 얻을 수 있습니다.

음성 제어 계층

음성 제어 계층은 등록, 다이얼링, 라우팅, 통화 권한, 내선, 음성 사서함, 녹음, 그룹 통화, 비상 라우팅 및 트렁크 접속을 처리합니다. 이는 IP PBX, 호스팅 VoIP 플랫폼, SIP 서버, 디스패치 시스템 또는 통합 커뮤니케이션 플랫폼일 수 있습니다.

광섬유는 통화 제어를 대체하지 않습니다. 광섬유는 전송 경로를 제공합니다. PBX 또는 음성 플랫폼은 여전히 통화가 어떻게 라우팅되고 단말이 어떻게 통신하는지 결정합니다.

전송 계층

전송 계층에는 광섬유 케이블, 패치 패널, 광 분배함, SFP 모듈, 광 스위치, 미디어 컨버터, 그리고 경우에 따라 링 네트워크 또는 이중화 백본 장비가 포함됩니다. 이 계층은 거리, 대역폭, 링크 이중화 및 물리적 신뢰성을 결정합니다.

선명한 음성 통화를 위해 전송 계층은 지연, 지터 및 패킷 손실이 제어된 안정적인 패킷 전달을 제공해야 합니다.

통화 선명도는 어디에서 오는가

통화 선명도는 여러 요소가 함께 작동한 결과입니다. 광섬유는 장거리에서 전기적 간섭과 신호 열화를 줄이지만, 오디오 품질은 코덱 선택, 마이크 설계, 스피커 품질, 에코 제거, 네트워크 QoS, 패킷 손실, 지터, 단말 처리 및 PBX 구성에도 좌우됩니다.

VoIP 시스템에서는 통화 설정 후 음성이 일반적으로 RTP 패킷으로 전달됩니다. 광섬유 네트워크가 안정적이면 패킷 손실이 낮고 지연이 예측 가능한 수준으로 유지됩니다. 이는 자연스러운 대화 품질을 유지하고 끊기는 오디오를 줄이는 데 도움이 됩니다.

소음이 많은 장소에서는 전화 하드웨어도 여전히 중요합니다. 깨끗한 광 백본만으로는 잘못된 마이크 위치, 약한 스피커 음량, 음향 에코, 바람 소리 또는 손상된 핸드셋을 해결할 수 없습니다. 좋은 구축은 깨끗한 네트워크 경로와 적절한 단말 선택을 함께 고려합니다.

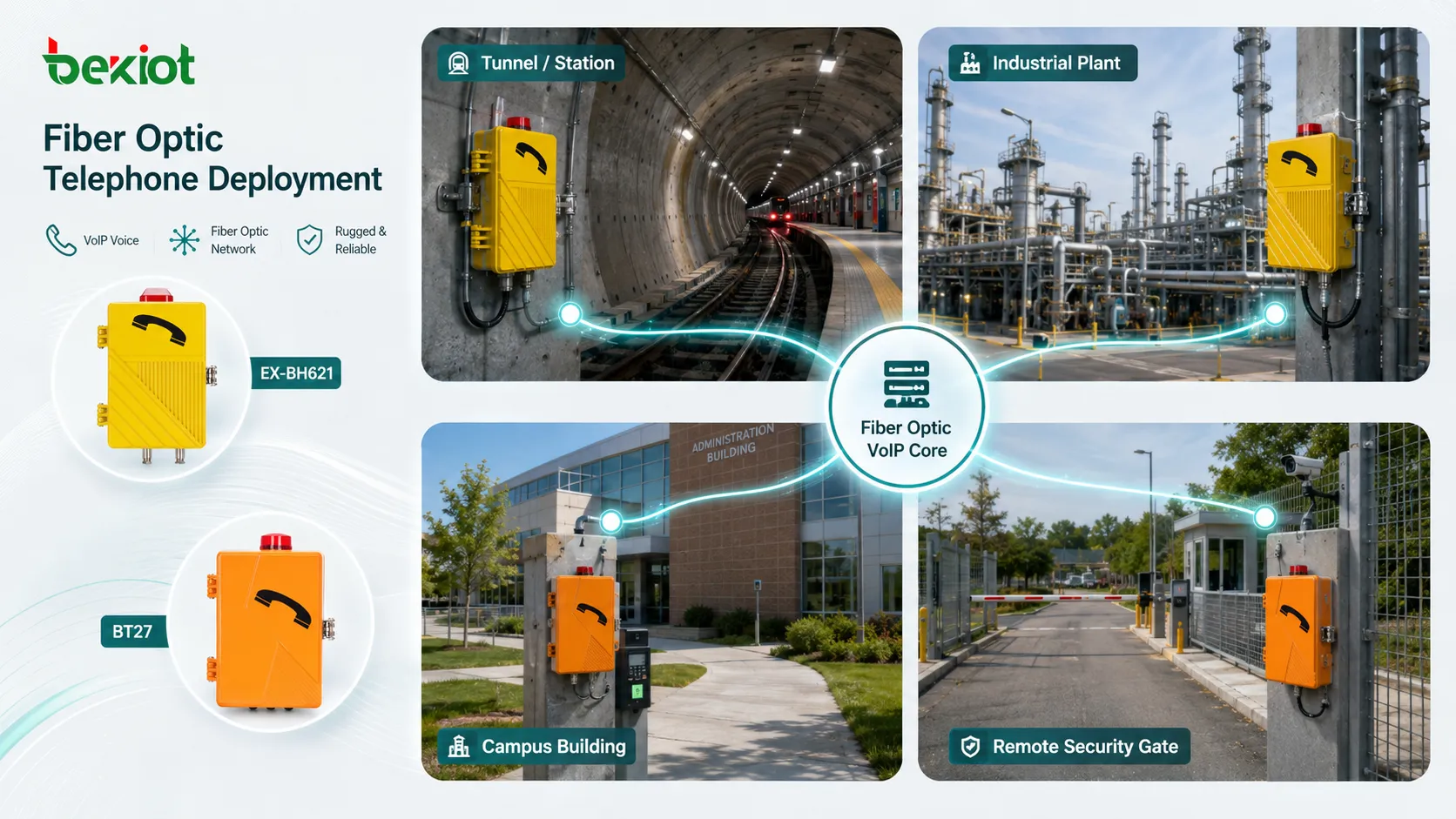

적합한 프로젝트 환경

대형 건물과 캠퍼스

오피스 단지, 대학, 병원, 공공 건물, 호텔 및 산업 캠퍼스는 여러 건물에 걸친 음성 커버리지가 필요한 경우가 많습니다. 광 링크는 분산된 네트워크실을 연결하면서 통화 제어를 중앙 집중식으로 유지할 수 있습니다.

이는 건물 간 긴 구리선 배선을 피하고, 별도의 전기 시스템으로 인해 발생하는 접지 문제를 줄입니다.

터널과 교통 시설

지하철 터널, 철도역, 고속도로 터널, 공항, 버스 터미널 및 항만은 원격 지점에 전화가 필요할 수 있습니다. 광섬유는 장거리를 커버하고 견인 전력, 신호 시스템, 기계 및 공공 인프라 장비에서 발생하는 간섭에 강하기 때문에 유용합니다.

전화기는 비상 지점, 승강장, 장비실, 발권 구역, 게이트, 서비스 통로 및 운영 센터에 배치될 수 있습니다.

산업 및 에너지 현장

공장, 정유소, 발전소, 광산, 변전소, 수처리 시설 및 창고에는 강한 전기 노이즈와 긴 케이블 경로가 존재하는 경우가 많습니다. 광섬유는 통신 경로를 전기 간섭과 접지 전위 차이로부터 분리하는 데 도움이 됩니다.

이러한 환경에서는 산업용 음성 단말, 비상 통신 지점 및 광섬유로 연결된 VoIP 아키텍처가 열악하거나 분산된 현장에서 함께 작동해야 할 때, 솔루션 계획에서 Becke Telcom을 고려할 수 있습니다.

보안 및 비상 통신

보안 데스크, 비상 도움 지점, 게이트 전화, 주차 지원 단말 및 관제실 전화는 신뢰할 수 있는 장거리 연결이 필요할 수 있습니다. 광섬유는 이러한 단말을 중앙 지휘 지점에 연결하면서 신호 품질 저하 위험을 줄여 줍니다.

비상 통신에 사용할 때는 설계에 백업 전원, 명확한 위치 표시, 정기 테스트 및 대체 통화 라우팅도 포함되어야 합니다.

배선 전 설치 계획

설치 전에 프로젝트 팀은 모든 통신 지점을 매핑해야 합니다. 여기에는 전화 위치, 네트워크실, PBX 위치, 광섬유 경로, 패치 패널 위치, 전원, 장비 캐비닛, 케이블 트레이 및 가능한 실외 횡단 구간이 포함됩니다.

다음으로 시스템 유형을 정의합니다. 일부 프로젝트는 광 Ethernet 네트워크에서 IP 전화를 사용합니다. 다른 프로젝트는 게이트웨이를 통해 아날로그 전화를 연결합니다. 일부는 SIP 비상 단말을 사용하고, 다른 경우에는 아날로그와 IP 장치가 혼합된 하이브리드 구조를 사용합니다. 하드웨어를 구매하기 전에 아키텍처를 선택해야 합니다.

거리와 환경도 확인해야 합니다. 실내 사무실 광섬유, 실외 장갑 광케이블, 지하 덕트, 산업용 케이블 경로 및 터널 설치는 서로 다른 케이블 유형, 보호 방법, 커넥터 및 설치 관행을 요구할 수 있습니다.

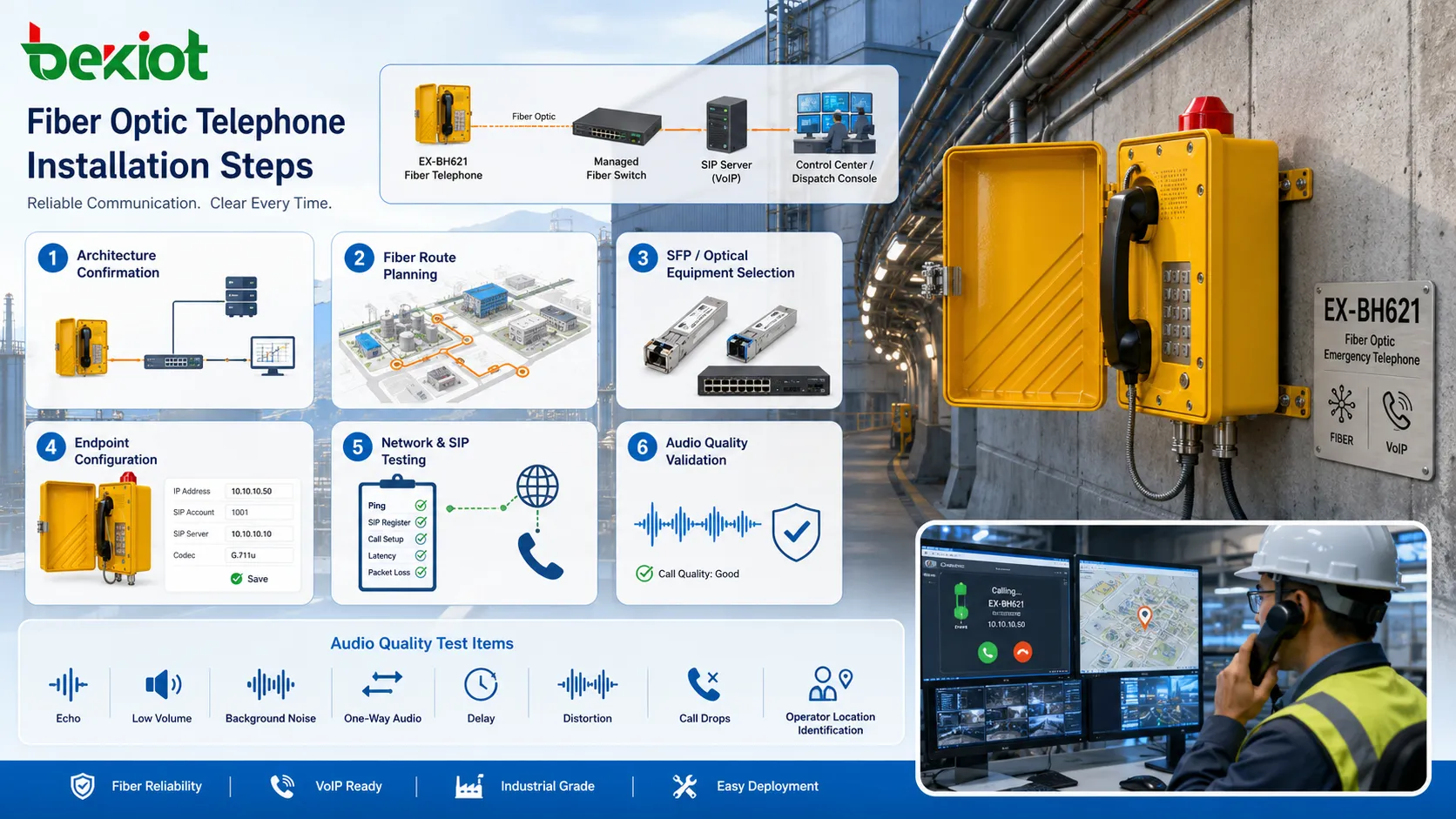

단계별 설치 과정

1단계: 음성 아키텍처 확인

시스템이 IP 전화, 어댑터가 있는 아날로그 전화, SIP 인터콤, 광 지원 단말 또는 그 조합을 사용할지 결정합니다. PBX 또는 VoIP 플랫폼, 내선 계획, 라우팅 규칙 및 트렁크 접속을 확인합니다.

이 단계는 하드웨어 불일치를 방지합니다. 광케이블 하나만으로 단말이 SIP, 아날로그 또는 게이트웨이 기반이어야 하는지 결정되지는 않습니다.

2단계: 광섬유 경로 설계

주 장비실에서 각 원격 캐비닛 또는 단말 구역까지의 광 경로를 계획합니다. 거리, 굽힘 반경, 케이블 보호, 예비 코어, 패치 지점, 건물 인입, 접지 분리 및 물리적 보안을 고려합니다.

실외 또는 산업 경로에서는 필요에 따라 습기, 압착, 설치류, 자외선 노출, 진동 또는 기계적 스트레스에 적합한 케이블 유형을 사용합니다.

3단계: 광 장비 선택

광섬유 유형과 필요한 거리에 맞는 광 스위치, 미디어 컨버터, SFP 모듈, 패치 패널, 광 분배함 및 전원 공급 장치를 선택합니다. 싱글모드와 멀티모드 광섬유는 적절한 광 인터페이스 계획 없이 혼용해서는 안 됩니다.

커넥터 유형, 파장, 속도, 광 예산, duplex 또는 simplex 요구 사항, 네트워크 이중화 필요 여부를 확인합니다.

4단계: 음성 단말 준비

각 전화기 또는 단말에 내선, SIP 계정, 표시 이름, 코덱 설정, 통화 목적지, 비상 경로, VLAN 설정 및 관리 접근을 구성합니다. 아날로그 장치의 경우 어댑터 또는 게이트웨이 포트 매핑을 구성합니다.

단말 라벨은 물리적 위치와 일치해야 합니다. “터널 출구 2”에 있는 전화가 관제실에서 모호한 내선 번호로 표시되어서는 안 됩니다.

5단계: 네트워크 연결 및 테스트

광섬유 종단 및 패치 후에는 광 출력, 링크 상태, VLAN 연결성, 스위치 포트 구성, IP 주소 지정 및 라우트 도달성을 테스트합니다. 링크 표시등만으로는 충분하지 않으며 패킷 안정성도 확인해야 합니다.

음성 테스트에는 내부 통화, 외부 통화, 비상 통화, 그룹 통화, 통화 전환, 음성 사서함, 녹음 및 해당되는 경우 대체 경로가 포함되어야 합니다.

6단계: 오디오 품질 검증

최종 설치 위치에서 실제 음성으로 테스트합니다. 에코, 낮은 음량, 배경 소음, 단방향 오디오, 지연, 왜곡 및 통화 끊김을 확인합니다. 환경이 시끄러운 경우 조용한 시운전 기간이 아니라 정상 운영 조건에서 테스트해야 합니다.

비상 전화의 경우 운영자가 호출자의 음성을 명확히 듣고 위치를 빠르게 식별할 수 있는지 테스트합니다.

음성 품질에 영향을 주는 네트워크 설정

네트워크가 음성과 데이터를 모두 운반하는 경우 QoS를 구성해 음성 패킷을 우선 처리해야 합니다. 음성 VLAN, DSCP 마킹, 스위치 우선순위 큐 및 제어된 업링크 용량은 네트워크 혼잡 시 통화를 보호하는 데 도움이 됩니다.

지연은 자연스러운 대화가 가능할 만큼 낮게 유지되어야 합니다. 광섬유 자체는 빠른 전송을 지원하지만 라우팅 경로, 과부하된 스위치, VPN, 방화벽 또는 좋지 않은 WAN 링크는 여전히 지연을 만들 수 있습니다.

지터 제어도 중요합니다. VoIP 단말은 지터 버퍼를 사용하지만 과도한 변동은 끊기는 오디오나 지연 증가를 유발할 수 있습니다. 안정적인 스위칭 네트워크는 혼잡하거나 분할이 잘못된 네트워크보다 좋습니다.

패킷 손실은 최소화해야 합니다. 작은 손실도 특히 압축 코덱을 사용할 때 음성 선명도에 영향을 줄 수 있습니다. 네트워크 모니터링은 링크 오류, 광 출력 여유, 포트 오류 및 대역폭 사용량을 확인해야 합니다.

전원 및 백업 고려 사항

광섬유는 구리 PoE Ethernet처럼 일반 전화기에 전력을 공급하지 않습니다. 원격 단말이 로컬 스위치, 컨버터 또는 게이트웨이에 의존한다면, 해당 장치에는 원격 캐비닛 또는 설치 지점에서 안정적인 전원이 필요합니다.

중요 통신에서는 백업 전원이 필수입니다. PBX, 스위치, 미디어 컨버터, 게이트웨이 및 단말 장치에는 UPS 시스템, DC 전원, 발전기 백업 회로 또는 이중화 전원 공급 장치가 필요할 수 있습니다.

전원 계획은 전체 통화 경로를 포함해야 합니다. 전화기가 올바르게 설치되어 있어도 원격 미디어 컨버터의 전원이 끊기면 통신은 실패할 수 있습니다.

일반적인 장애와 문제 해결

광 장비에 링크가 없음

광 링크가 올라오지 않으면 광섬유 유형, SFP 호환성, 송수신 극성, 커넥터 청결도, 광 출력 수준, 패치 코드 상태 및 올바른 파장 사용 여부를 확인합니다.

싱글모드와 멀티모드 불일치는 흔한 설치 실수입니다.

전화가 등록되지만 오디오가 실패함

이는 보통 네트워크 라우팅, 방화벽, VLAN, RTP 포트, NAT 또는 게이트웨이 구성 문제를 의미합니다. SIP 등록은 정상이어도 미디어 트래픽은 차단되거나 잘못 라우팅될 수 있습니다.

패킷 캡처와 RTP 흐름 테스트는 문제를 식별하는 데 도움이 됩니다.

로컬 통화는 명확하지만 사이트 간 통화가 나쁨

로컬 통화는 명확하지만 원격 통화가 나쁘다면 사이트 간 대역폭, 스위치 업링크, QoS 정책, WAN 지연, 패킷 손실 및 방화벽 처리 부하를 확인합니다.

한 사이트 내부의 광섬유는 사이트 간 약한 WAN 경로를 보완할 수 없습니다.

간헐적인 링크 끊김

간헐적인 광 문제는 오염된 커넥터, 과도한 굽힘, 손상된 패치 코드, 불안정한 SFP 모듈, 진동, 고온 또는 부족한 광 출력 여유에서 발생할 수 있습니다.

특히 산업 및 실외 환경에서는 청소와 광 테스트가 유지보수의 일부여야 합니다.

유지보수 방법

광섬유 커넥터를 깨끗하게 유지합니다. 먼지와 오염은 손실 또는 간헐적 장애를 일으킬 수 있습니다. 적절한 광섬유 청소 도구를 사용하고 커넥터 단면을 만지지 않습니다.

모든 링크를 문서화합니다. 각 광 코어, 패치 패널 포트, 스위치 포트, 전화 위치, 단말 내선 및 캐비닛은 라벨링하고 기록해야 합니다. 좋은 문서는 문제 해결 시간을 줄입니다.

링크 상태를 모니터링합니다. SFP 모듈이 지원하는 경우 관리형 스위치는 포트 상태, 오류, 대역폭, 온도 및 광 진단 정보를 표시할 수 있습니다. 이러한 기록은 사용자가 통화 실패를 보고하기 전에 문제를 감지하는 데 도움이 됩니다.

변경 후 다시 테스트합니다. 전화기 이동, 컨버터 교체, VLAN 변경, PBX 설정 업데이트 또는 광섬유 재패치는 통화 동작에 영향을 줄 수 있습니다. 모든 변경 후에는 짧은 기능 테스트를 수행해야 합니다.

광섬유 지원 전화 시스템의 선명도는 광 링크 품질, 단말 하드웨어, VoIP 구성, 전원 안정성, 네트워크 QoS 및 설치 규율이라는 전체 체인에 달려 있습니다.

FAQ

광섬유 전화에는 항상 직접 광 포트가 필요합니까?

아닙니다. 많은 구축에서는 IP 전화나 아날로그 전화를 로컬 장비에 연결하고, 캐비닛 또는 건물 사이의 백본 링크에 광섬유를 사용합니다.

광섬유만으로 음성 품질을 개선할 수 있습니까?

전송 간섭과 장거리 신호 문제를 줄일 수는 있지만, 최종 통화 품질은 코덱, 단말, 네트워크 설정, 전원 안정성 및 오디오 환경에도 좌우됩니다.

음성 시스템에는 싱글모드와 멀티모드 중 어느 것이 더 좋습니까?

선택은 거리, 기존 인프라, 광 장비 및 프로젝트 예산에 따라 달라집니다. 싱글모드는 긴 링크에 자주 사용되고, 멀티모드는 짧은 건물 내부 또는 데이터실 링크에서 일반적입니다.

설치 후 무엇을 테스트해야 합니까?

광 링크 품질, IP 연결성, SIP 등록, 수신 통화, 발신 통화, 비상 경로, 전환, 오디오 선명도, 위치 표시, 백업 전원 및 알람 또는 모니터링 기능을 테스트합니다.

정상 전원에서는 전화가 작동하지만 정전 중에는 실패하는 이유는 무엇입니까?

원격 스위치, 미디어 컨버터, 게이트웨이 또는 PBX가 백업 전원에 연결되어 있지 않을 수 있습니다. 정전 중 운전이 필요한 경우 통화 경로의 모든 활성 장치를 보호해야 합니다.
