이중 톤 다중 주파수는 일반적으로 DTMF라고 줄여 부르며, 키패드 입력을 표현하기 위해 한 쌍의 톤을 사용하는 오디오 신호 방식입니다. 사용자가 전화 키패드의 키를 누르면 시스템은 두 개의 주파수를 동시에 생성합니다. 하나는 저주파 그룹에서, 다른 하나는 고주파 그룹에서 나옵니다. 수신 시스템은 이 톤 쌍을 감지한 뒤 숫자, 기호 또는 제어 명령으로 변환합니다.

DTMF는 전통적인 전화 시스템과 밀접하게 관련되어 있지만, 현대 통신 및 제어 환경에서도 여전히 의미가 있습니다. 대화형 음성 응답 시스템, 호 라우팅, 출입 통제, 원격 제어, SIP 기반 음성 시스템, 경보 보고, 디스패치 플랫폼, 무선 게이트웨이, 레거시 인터페이스 시스템은 여전히 톤 인식에 의존할 수 있습니다. 장기적인 가치는 단순한 개념에서 나옵니다. 별도의 데이터 채널 없이도 명령이 일반 오디오 경로를 통해 전달될 수 있다는 점입니다.

두 개의 주파수를 사용하는 이유

가장 중요한 설계 특징은 두 개의 톤을 동시에 사용한다는 점입니다. 각 유효 키는 저주파 그룹의 한 주파수와 고주파 그룹의 한 주파수로 표현됩니다. 이를 통해 음성, 배경음, 회선 잡음, 음악이 유효한 키패드 명령으로 오인될 가능성을 줄일 수 있습니다.

단일 톤은 우연히 모방되기 쉽습니다. 사람의 음성에는 계속 변하는 많은 주파수 성분이 포함되어 있으며, 특정 모음이나 잡음이 개별 주파수와 겹칠 수 있습니다. 이중 톤 구조는 수신기가 특정한 쌍, 유효한 진폭 관계, 안정적인 지속 시간을 기대하기 때문에 인식을 더 선택적으로 만듭니다.

이 설계는 DTMF에 오디오상의 장점을 제공합니다. 음성급 채널을 통과할 만큼 단순하면서도, 필터, 디지털 신호 프로세서 또는 소프트웨어 알고리즘으로 안정적으로 디코딩할 수 있을 만큼 구조화되어 있습니다.

신호 구조와 키 매핑

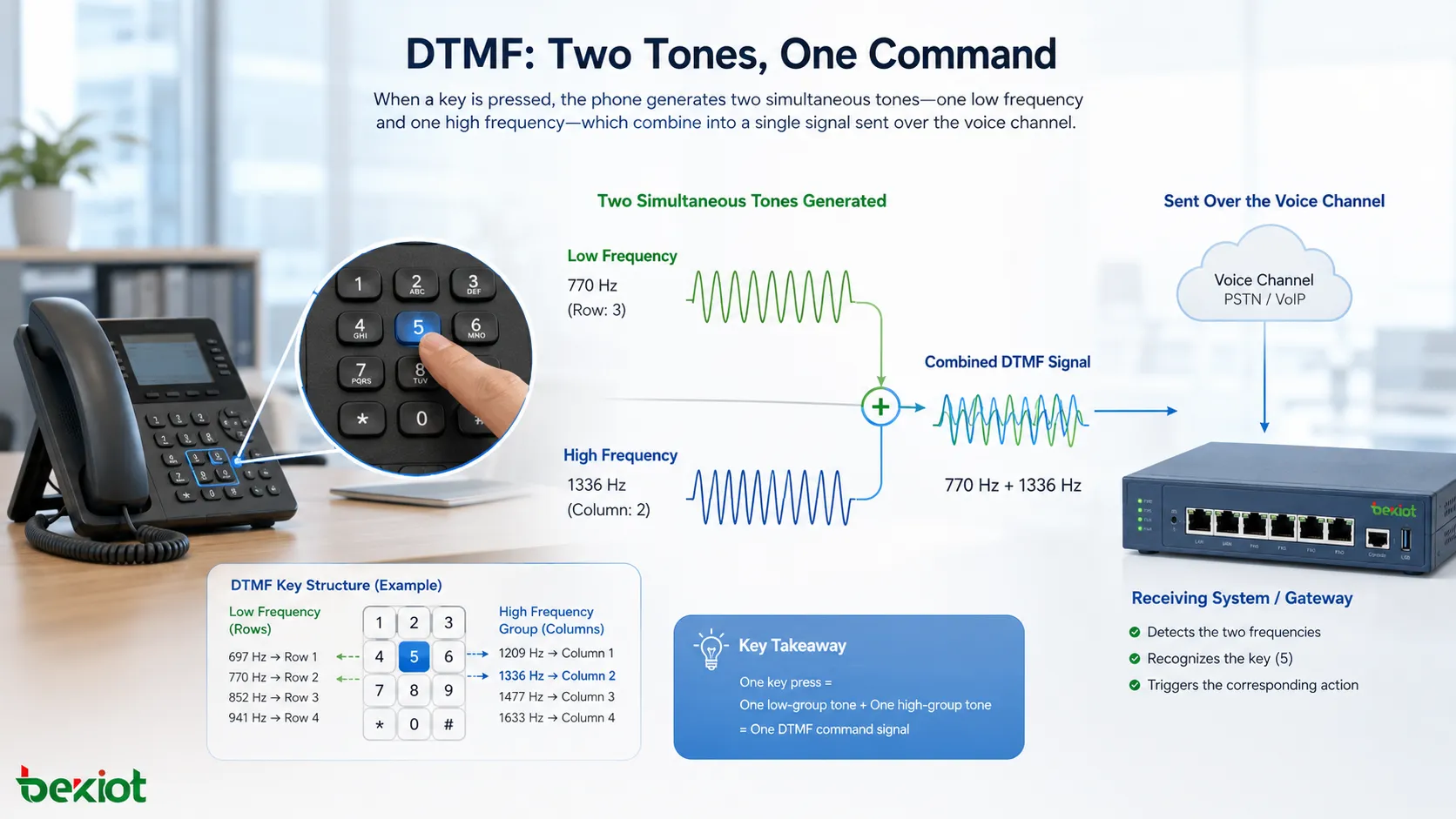

표준 키패드는 임의의 톤이 아니라 주파수 그룹을 사용합니다. 저주파 그룹에는 697 Hz, 770 Hz, 852 Hz, 941 Hz가 포함됩니다. 고주파 그룹에는 1209 Hz, 1336 Hz, 1477 Hz, 1633 Hz가 포함됩니다. 일반 전화 키패드는 주로 처음 세 개의 고주파 열을 사용하여 숫자 0–9, 별표, 우물정자를 표현합니다. 네 번째 열은 확장 응용에서 A, B, C, D에 사용됩니다.

예를 들어 “1”을 누르면 697 Hz와 1209 Hz가 함께 생성됩니다. “5”를 누르면 770 Hz와 1336 Hz가 생성됩니다. “0”을 누르면 941 Hz와 1336 Hz가 생성됩니다. 수신기는 낮은 톤을 식별하고, 높은 톤을 식별하며, 조합이 유효한지 확인한 뒤 해당 키를 보고합니다.

이러한 격자형 구조는 시스템을 예측 가능하게 만듭니다. 또한 디코더가 유효하지 않은 조합을 거부할 수 있게 합니다. 높은 톤 없이 두 개의 낮은 톤이 나타나거나, 감지된 주파수가 예상 집합에 속하지 않으면 해당 신호는 무시될 수 있습니다.

음성 채널에서의 오디오 장점

DTMF는 음성 경로를 통해 전달되도록 설계되었습니다. 이것이 DTMF가 널리 사용된 이유 중 하나입니다. 톤은 가청 대역 안에 있으며 많은 전화 회로, 아날로그 회선, PBX 시스템, 음성 게이트웨이, 무선 링크, 오디오 처리 체인을 통과할 수 있습니다.

이 신호는 높은 대역폭을 요구하지 않습니다. 복잡한 변조도 필요하지 않습니다. 소리로 전송되고 소리에서 디코딩될 수 있습니다. 따라서 음성은 이미 제공되지만 디지털 신호에 직접 접근하기 어려운 시스템에서 실용적입니다.

많은 실제 시스템에서는 이러한 호환성이 이론적 효율보다 더 중요합니다. 기존 오디오 경로를 통해 이동할 수 있는 명령은 새로운 신호 인프라가 필요한 별도 제어 프로토콜보다 배포하기 쉽습니다.

인식 안정성

톤 쌍은 안정적인 감지를 가능하게 할 만큼 충분히 분리되어 있습니다. 수신기는 필터 또는 디지털 주파수 분석을 사용하여 예상되는 저주파 및 고주파 성분이 존재하는지 식별할 수 있습니다. 또한 톤 지속 시간, 일시 정지 타이밍, 진폭 수준을 확인할 수 있습니다.

안정적인 인식은 여러 조건에 달려 있습니다. 톤은 충분히 오래 지속되어야 합니다. 두 주파수는 충분히 정확해야 합니다. 오디오 경로가 신호를 심하게 왜곡하거나 과도하게 압축해서는 안 됩니다. 잡음이 톤 쌍을 압도해서도 안 됩니다. 수신기는 짧은 우발적 버스트도 거부해야 합니다.

음성 인식이나 복잡한 오디오 해석과 비교하면 DTMF 인식은 훨씬 단순합니다. 디코더는 언어, 문법, 화자의 억양, 문장의 의미를 이해할 필요가 없습니다. 알려진 톤 쌍만 감지하면 됩니다.

일반 음성과의 혼동에 대한 저항성

DTMF가 오검출에 완전히 면역인 것은 아니지만, 그 구조는 일반 음성과의 혼동을 줄이는 데 도움이 됩니다. 음성은 동적이고 불규칙하지만, 유효한 톤 쌍은 안정적이고 특정 주파수로 구성됩니다. 디코더는 정의된 최소 시간 동안 유효한 저고 조합이 지속되어야 키를 받아들이도록 할 수 있습니다.

이 때문에 DTMF는 음성 세션 중에도 사용할 수 있습니다. 발신자는 말하고, 안내를 듣고, 이후 키를 누를 수 있습니다. 시스템은 전체 대화를 해석하려 하지 않고 톤 패턴을 듣습니다.

하지만 음성이 우연히 유효한 톤 쌍과 충분히 비슷할 경우 talk-off가 발생할 수 있습니다. 좋은 디코더 설계에는 가드 시간, twist 허용 범위, 주파수 허용 범위, 음성 거부 로직이 포함되어 이러한 위험을 줄입니다.

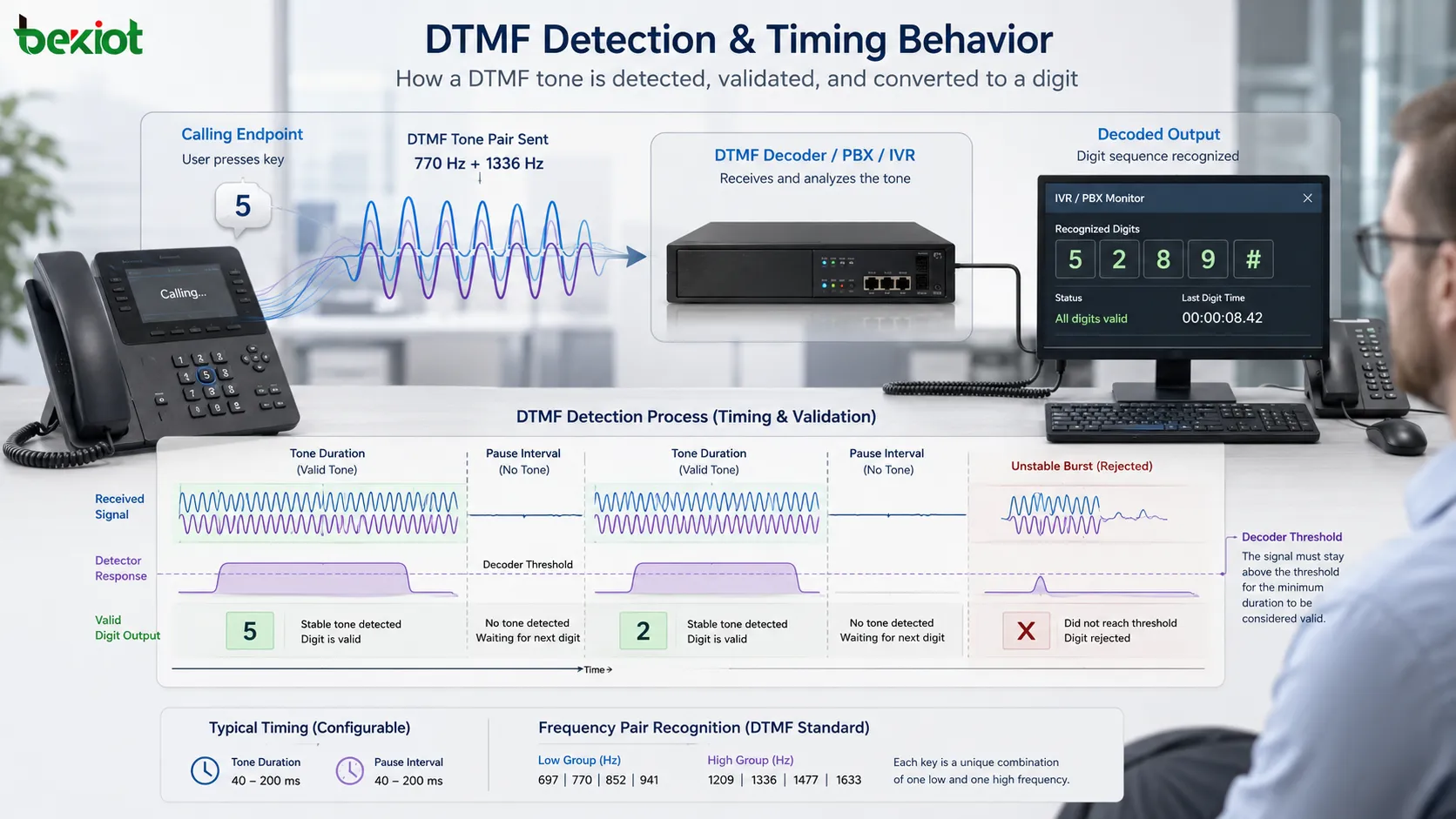

톤 지속 시간과 타이밍 동작

지속 시간은 중요합니다. 매우 짧은 신호는 잡음, 클릭, 압축 아티팩트 또는 우발적인 소리일 수 있기 때문입니다. 수신기는 일반적으로 숫자를 보고하기 전에 톤이 최소 기간 동안 유효하게 유지될 것을 요구합니다.

숫자 사이의 일시 정지 시간도 중요합니다. 숫자가 너무 빠르게 전송되면 수신기가 하나를 놓치거나 이벤트를 잘못 병합할 수 있습니다. 일시 정지가 너무 길면 수신 애플리케이션이 입력을 불완전한 것으로 처리하거나 시간 초과로 판단할 수 있습니다.

실제 시스템에서는 DTMF 타이밍을 전체 오디오 경로에서 테스트해야 합니다. 한 끝점에서 올바르게 생성된 톤도 전송 경로의 다른 부분에서 짧아지거나, 클리핑되거나, 지연되거나, 왜곡될 수 있습니다.

Twist와 레벨 균형

Twist는 저주파 성분과 고주파 성분 사이의 레벨 차이를 의미합니다. 실제 오디오 경로에서는 한 주파수 그룹이 다른 그룹보다 강하거나 약해질 수 있습니다. 차이가 너무 커지면 디코더가 쌍을 올바르게 인식하지 못할 수 있습니다.

좋은 시스템은 합리적인 레벨 차이를 허용하면서 비현실적인 조합은 거부합니다. 전화 회선, 코덱, 증폭기, 마이크, 스피커, 게이트웨이가 주파수 응답을 바꿀 수 있기 때문에 이는 중요합니다.

레벨 균형은 사용자 경험에도 영향을 줍니다. 톤이 너무 약하면 수신기가 놓칠 수 있고, 너무 강하면 클리핑이나 왜곡이 발생할 수 있습니다. 적절한 게인 계획은 안정적인 구축의 일부입니다.

아날로그 및 디지털 시스템과의 호환성

DTMF의 장점 중 하나는 오래된 시스템과 새로운 시스템을 연결할 수 있다는 점입니다. 오디오가 충분한 충실도로 전송된다면 아날로그 전화 회선, 디지털 PBX 시스템, VoIP 게이트웨이, SIP 단말, 무선 링크, 오디오 기반 제어 경로에서 작동할 수 있습니다.

VoIP 시스템에서 DTMF는 여러 방식으로 전달될 수 있습니다. 시스템 구성에 따라 인밴드 오디오, RTP 이벤트 또는 신호 메시지로 전송될 수 있습니다. 각 방식은 동작과 호환성 고려 사항이 다릅니다.

인밴드 오디오는 톤이 소리로 이동하므로 개념적으로 단순합니다. 하지만 음성 코덱, 압축, 에코 제거, 패킷 손실, 잡음 억제의 영향을 받을 수 있습니다. 모든 장치가 올바르게 지원하는 경우 IP 네트워크에서는 아웃오브밴드 방식이 더 안정적일 수 있습니다.

IP 음성에서의 일반적인 전송 방식

현대의 패킷 기반 음성 시스템에서 DTMF는 여러 방식으로 전송될 수 있습니다. 인밴드 전송은 실제 톤을 오디오 스트림 안에 보냅니다. RTP 이벤트 전송은 숫자를 미디어 경로의 특수 이벤트로 표현합니다. SIP INFO는 SIP 신호 메시지를 통해 숫자 정보를 보냅니다.

각 방식이 존재하는 이유는 실제 네트워크 요구가 다르기 때문입니다. 수신기가 실제 톤을 듣기를 기대할 때 인밴드 오디오는 유용합니다. RTP 이벤트는 코덱으로 인한 왜곡을 피할 수 있습니다. SIP INFO는 일부 애플리케이션 서버 환경에서 유용할 수 있지만, 신호 지원과 상호 운용성에 의존합니다.

끝점 간 불일치는 흔한 문제입니다. 한쪽은 RTP 이벤트를 보내는데 다른 쪽은 인밴드 톤을 기대하면 숫자 인식이 실패할 수 있습니다. 구축 시 모든 게이트웨이, PBX 시스템, 소프트스위치, 단말, 애플리케이션 서버가 호환 설정을 사용하는지 확인해야 합니다.

대화형 시스템에서의 기능적 가치

DTMF는 대화형 음성 응답에서 널리 사용됩니다. 발신자는 안내를 듣고 숫자를 눌러 메뉴 옵션을 선택합니다. 시스템은 숫자를 디코딩한 뒤 통화를 라우팅하고, 정보를 재생하고, 입력을 수집하거나, 다른 워크플로를 시작합니다.

장점은 사용자가 직접 제어할 수 있다는 점입니다. 발신자는 스마트폰 앱, 데이터 서비스, 웹페이지가 필요 없습니다. 기본 전화 키패드면 충분합니다. 이는 고객 서비스, 은행 안내, 공공 서비스 핫라인, 긴급 메뉴, 기업 호 라우팅, 서비스 확인에서 여전히 유용합니다.

입력이 구조화되어 있기 때문에 시스템은 빠르게 응답할 수 있습니다. 계정 번호, PIN, 메뉴 선택, 내선 번호 같은 숫자는 자연어 해석 없이 처리될 수 있습니다.

원격 제어에서의 기능적 가치

DTMF는 단순한 원격 제어 방식으로도 사용할 수 있습니다. 원격 장치나 시스템은 특정 톤 시퀀스를 듣고 이를 동작에 매핑할 수 있습니다. 예를 들면 게이트 열기, 무선 채널 선택, 중계기 제어, 릴레이 활성화, 오디오 경로 변경, 사전 정의된 명령 실행 등이 있습니다.

음성 경로가 이미 존재하고 필요한 명령 수가 적을 때 유용합니다. 시스템은 광대역 연결이나 복잡한 사용자 인터페이스를 필요로 하지 않습니다.

그러나 명령 보안은 반드시 고려해야 합니다. 인증 없이 모든 발신자의 톤을 받아들이면, 권한 없는 사용자가 동작을 실행할 수 있습니다. 민감한 제어에는 권한 부여, 비밀번호, 발신자 확인 또는 추가 보안 계층이 필요합니다.

통신 게이트웨이에서의 기능적 가치

게이트웨이는 종종 서로 다른 통신 기술을 연결합니다. 아날로그 회선, SIP 트렁크, PBX 내선, 무선 채널, 디스패치 시스템, 공중망을 연결할 수 있습니다. DTMF는 이러한 경계를 넘어 제어 신호를 전달하는 데 도움이 됩니다.

예를 들어, 사용자는 통화가 연결된 뒤 숫자를 입력하여 원격 IVR을 탐색할 수 있습니다. 게이트웨이는 숫자 정보를 올바르게 보존, 변환 또는 재생성해야 합니다. 실패하면 음성 통화는 연결되지만 메뉴 조작은 작동하지 않습니다.

그래서 DTMF 처리는 음성 게이트웨이 구축에서 중요한 테스트 항목입니다. 통화 음질만으로는 키패드 명령이 올바르게 전달된다는 것을 보장할 수 없습니다.

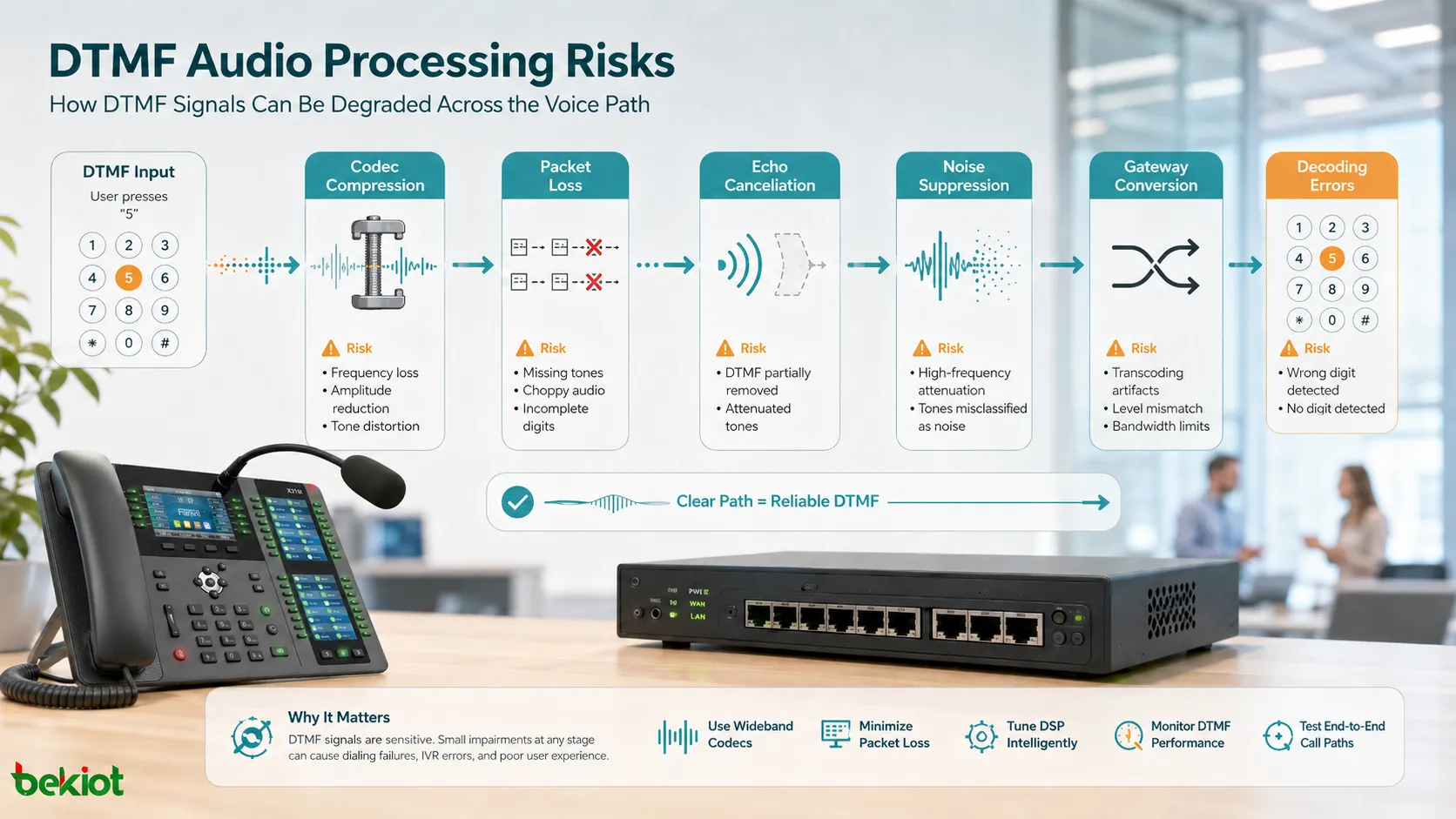

오디오 처리 위험

많은 현대 오디오 시스템에는 에코 제거, 자동 게인 제어, 잡음 억제, 컴포트 노이즈 생성, 패킷 손실 은닉, 코덱 압축이 포함됩니다. 이러한 기능은 음성 품질에는 유용하지만 톤 무결성에 영향을 줄 수 있습니다.

사람의 음성에 최적화된 코덱은 필요한 만큼 정확하게 톤 주파수와 진폭을 보존하지 못할 수 있습니다. 잡음 억제는 톤을 인공 오디오로 처리할 수 있습니다. 에코 제거기는 예기치 않은 방식으로 톤과 상호작용할 수 있습니다. 패킷 손실은 톤을 조각낼 수 있습니다.

안정적인 동작을 위해 시스템은 적절한 전송 방식을 사용하고, 어떤 음성 경로든 작동한다고 가정하지 말고 실제 네트워크 경로에서 DTMF를 테스트해야 합니다.

디코더 설계 고려 사항

디코더는 유효한 주파수를 식별하면서 잡음, 음성, 음악, 짧은 과도음을 거부해야 합니다. 톤 지속 시간, 진폭, twist, 주파수 허용 범위, 시간 간격을 측정해야 합니다.

디지털 구현은 필터 뱅크나 스펙트럼 분석 같은 알고리즘을 사용하여 예상 주파수 그룹을 감지할 수 있습니다. 설계는 오탐을 피하면서 실제 회선 변동을 허용해야 합니다.

좋은 디코더는 이벤트도 명확하게 보고합니다. 애플리케이션이 그런 동작을 기대하지 않는 한, 긴 톤이 반복 숫자를 생성해서는 안 됩니다. 잡음이 많은 신호가 임의의 키패드 입력을 생성해서도 안 됩니다.

보안과 악용 방지

DTMF 자체는 암호화나 인증 방식이 아닙니다. 수신 애플리케이션이 신원을 확인하지 않는다면, 허용된 오디오 경로에 톤을 보낼 수 있는 사람은 누구나 입력을 생성할 수 있습니다.

저위험 메뉴 탐색에서는 이것이 허용될 수 있습니다. 하지만 출입 통제, 계정 작업, 결제 시스템, 원격 장비 제어, 긴급 기능에는 추가 보안이 필요합니다.

보안 조치에는 발신자 인증, 일회용 코드, 계정 검증, 통화 출처 확인, 역할 권한, 속도 제한, 로깅, 확인 안내가 포함될 수 있습니다. PIN 같은 민감한 숫자는 녹음과 로그에서도 신중하게 처리해야 합니다.

실제 시스템을 위한 테스트 체크리스트

테스트는 톤 입력이 예상되는 모든 경로를 포함해야 합니다. 엔지니어는 로컬 통화, 원격 통화, 게이트웨이 통화, SIP 트렁크 통화, 모바일 통화, 아날로그 회선 통화, 존재하는 경우 통화 전환 시나리오를 테스트해야 합니다.

테스트는 각 숫자가 올바르게 인식되는지, 반복 숫자가 병합되지 않는지, 긴 톤이 예기치 않게 중복되지 않는지, 음성 안내가 입력을 방해하지 않는지 확인해야 합니다.

코덱 선택도 테스트해야 합니다. 인밴드 톤이 필요하다면 고압축 음성 코덱이 문제를 일으킬 수 있습니다. RTP 이벤트를 사용하는 경우 끝점은 이를 일관되게 협상하고 해석해야 합니다.

유지보수와 문제 해결

숫자 인식이 실패하면 팀은 먼저 톤이 어떻게 전송되는지 확인해야 합니다. 실패 원인은 키패드 자체가 아닐 수 있습니다. 코덱 변환, 게이트웨이 설정, 신호 불일치, 미디어 릴레이 동작, 패킷 손실, 애플리케이션 서버 설정이 원인일 수 있습니다.

유용한 점검 항목에는 패킷 캡처, SIP 트레이스, RTP 이벤트 분석, 오디오 녹음, 게이트웨이 로그, PBX 설정, IVR 로그, 단말 설정이 포함됩니다. 정상 통화 경로와 실패 통화 경로를 비교하면 차이를 발견하는 경우가 많습니다.

유지보수 팀은 선택한 전송 방식을 문서화하고 연결된 시스템 전체에서 일관되게 유지해야 합니다. PBX 마이그레이션, SIP 트렁크 교체, 코덱 정책 업데이트, 게이트웨이 업그레이드 중 계획되지 않은 변경은 이전에 작동하던 숫자 입력을 중단시킬 수 있습니다.

장점과 한계

주요 장점은 단순성, 호환성, 낮은 대역폭 요구, 쉬운 생성, 구조화된 감지, 기존 음성 채널에서의 실용적 사용입니다. DTMF는 별도의 데이터 인터페이스 없이 명령 입력을 가능하게 하므로 여전히 널리 사용됩니다.

한계도 명확합니다. 대용량 데이터가 아니라 작은 명령 집합을 전달합니다. 오디오 처리의 영향을 받을 수 있습니다. 그 자체로 안전하지 않습니다. 전송 모드가 맞지 않으면 실패할 수 있습니다. 복잡한 현대 데이터 교환에는 적합하지 않습니다.

따라서 가장 적합한 용도는 일반 데이터 통신이 아니라 목적이 분명한 제어와 입력입니다. 음성 워크플로 안에서 단순한 숫자 또는 명령 신호가 필요할 때 DTMF는 여전히 매우 실용적입니다.

산업적 관련성

웹 앱, 모바일 앱, AI 음성 비서, 풍부한 API가 더 보편화되어도 DTMF는 여전히 중요합니다. 많은 시스템이 여전히 키패드 입력에 의존하기 때문입니다. 음성 메뉴, 컨택센터, SIP 트렁크, 전화 게이트웨이, 회의 시스템, 무선 상호 연결, 원격 제어 인터페이스는 계속해서 안정적인 톤 처리를 필요로 합니다.

산업의 흐름은 DTMF가 사라지는 것이 아닙니다. 오히려 그 역할이 더 전문화되고 있습니다. 오래된 시스템과 새로운 시스템 사이의 호환 계층으로, 또는 더 넓은 통신 워크플로 안의 단순 제어 방식으로 자주 사용됩니다.

이러한 이유로 엔지니어는 오디오 특성과 전송 동작을 모두 이해해야 합니다. 시스템이 애플리케이션 계층에서는 현대적으로 보이더라도, 그 아래에서는 정확한 DTMF 처리에 의존할 수 있습니다.

DTMF가 여전히 유용한 이유는 키패드 입력을 구조화된 오디오 신호로 변환하고, 전송 체인이 올바르게 구성된 경우 그 신호가 음성 통신 경로를 통과하여 안정적인 명령 인식을 유발할 수 있기 때문입니다.

자주 묻는 질문

사람이 DTMF 톤을 들을 수 있나요?

예. 인밴드 오디오로 전송될 때는 들을 수 있는 톤입니다. 일부 시스템은 전송 방식과 애플리케이션 동작에 따라 이를 음소거하거나 변환합니다.

왜 한 통화 경로에서는 톤이 작동하고 다른 경로에서는 작동하지 않나요?

서로 다른 통화 경로는 다른 코덱, 게이트웨이, SIP 설정, RTP 이벤트 처리, 미디어 릴레이 또는 IVR 감지 규칙을 사용할 수 있습니다. 어떤 불일치도 인식에 영향을 줄 수 있습니다.

DTMF는 비밀번호 전송에 적합한가요?

일부 시스템에서는 PIN 입력에 사용할 수 있지만, 민감한 숫자는 보호되어야 합니다. 녹음, 로그, 통화 경로, 애플리케이션 보안을 고려해야 합니다.

입력 중 숫자가 두 번 발생하는 원인은 무엇인가요?

긴 톤 지속 시간, 반복 이벤트 보고, 게이트웨이 변환 오류 또는 애플리케이션 디바운스 설정 때문에 한 번의 키 입력이 두 번 이상으로 해석될 수 있습니다.

잡음 제거가 톤 인식을 개선하나요?

반드시 그렇지는 않습니다. 잡음 제거는 주로 음성을 위해 설계되었습니다. 경우에 따라 톤 신호를 왜곡하거나 억제하거나 방해할 수 있습니다.
