직접 매설 광케이블 보강이란 전체 경로를 따라 연속적인 덕트나 관로 없이 지면에 직접 설치되는 광섬유 케이블을 보호하기 위해 적용하는 구조적, 재료적, 시공적 조치를 말합니다. 케이블은 토압, 습기, 돌, 설치류, 굴착 위험, 온도 변화 및 장기간의 지반 움직임에 노출되므로, 광 전송 성능과 사용 수명을 유지하기 위해 보강은 필수적입니다.

보강된 지하 케이블은 단순히 외피만 두껍게 한 일반 광케이블이 아닙니다. 이는 방수 재료, 인장 보강재, 아머 층, 내압착 구조, 설치류 방지, 내부식성 금속 또는 비금속 요소, 내구성 외부 시스, 경고 테이프, 경로 표지, 적절한 트렌치 기초 바닥재와 검증된 검수 절차를 포함할 수 있는 완전한 보호 설계입니다. 올바른 보강 방법은 토양 조건, 매설 깊이, 인장 포설 방식, 기계적 위험, 습기 노출 정도 및 해당 통신 링크의 중요도에 따라 결정됩니다.

지하 경로에 더 강력한 보호가 필요한 이유

지하 설치는 바람과 직사광선으로부터 케이블을 숨길 수 있어 가공 설치보다 더 안전해 보일 수 있습니다. 하지만 실제로 토양은 전혀 다른 종류의 위험을 만듭니다. 케이블은 다져진 흙에 눌리거나, 돌멩이에 짓눌리거나, 공사 도구에 손상되거나, 설치류의 공격을 받거나, 지반 침하 시 잡아당겨지거나, 수년간 시스 주변에 고여 있는 물의 영향을 받을 수 있습니다.

덕트에 설치되는 케이블과 달리, 직매 케이블은 주변 환경과의 물리적 분리가 제한적입니다. 재킷이 손상되면 토양 수분이 내부 층까지 도달할 수 있습니다. 케이블이 눌려 찌그러지면 광섬유에 마이크로벤딩이나 매크로벤딩 손실이 발생할 수 있습니다. 경로 표지가 부실하면 추후 굴착 작업이 경고 없이 링크를 절단할 수 있습니다.

따라서 보강에는 두 가지 목표가 있습니다. 첫째는 기계적 및 환경적 스트레스로부터 케이블 본체를 보호하는 것입니다. 둘째는 서비스 수명 전체에 걸쳐 경로를 더 안전하게 설치, 식별, 유지보수 및 수리할 수 있도록 만드는 것입니다.

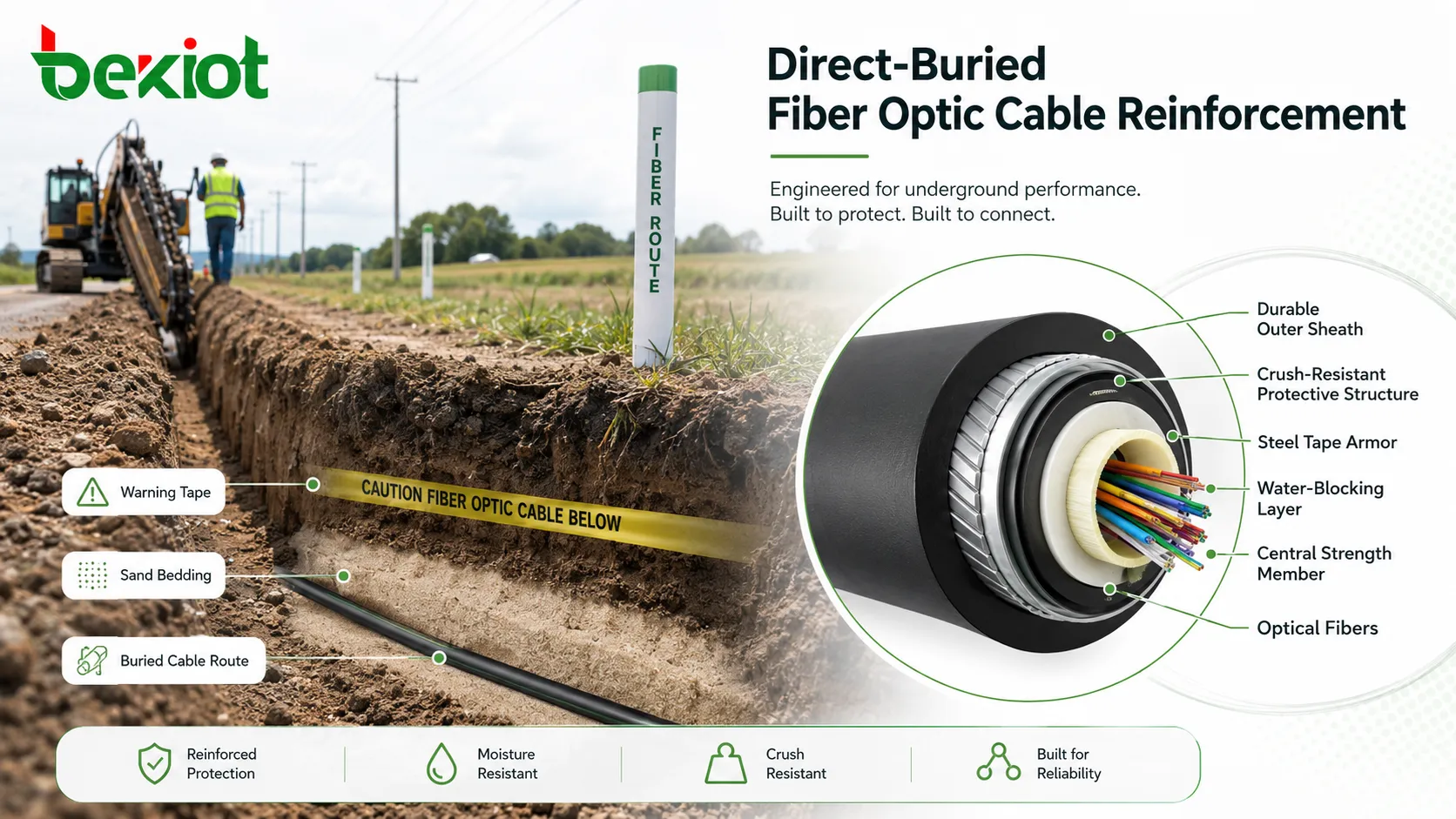

케이블 내부의 보호 층

외부 시스

외부 시스는 토양, 습기, 마모 및 취급 손상에 대한 첫 번째 장벽입니다. 일반적인 시스 재료로는 폴리에틸렌 및 기타 실외용 등급 컴파운드가 있습니다. 시스는 당기거나 부설하고 되메우는 동안 균열, 환경 노화 및 기계적 마모에 저항해야 합니다.

직매의 경우 시스 두께와 재료 품질이 중요합니다. 약한 시스는 날카로운 돌에 잘리거나, 설치 중에 긁히거나, 장기간의 지반 조건에 의해 열화될 수 있습니다. 열악한 환경에서는 현장 위험에 따라 시스에 향상된 내마모성, 내화학성 또는 흰개미 저항성이 필요할 수 있습니다.

아머 층

아머는 지하 광케이블의 가장 일반적인 보강 방법 중 하나입니다. 적용 방식에 따라 골판형 스틸 테이프, 스틸 와이어, 알루미늄 테이프 또는 비금속 아머를 사용할 수 있습니다. 아머는 압착, 충격, 굴착 손상 및 설치류 공격에 대한 저항성을 향상시킵니다.

금속 아머는 강력한 기계적 보호를 제공하지만 본딩, 접지, 부식 고려 및 낙뢰 보호 계획이 필요할 수 있습니다. 비금속 아머는 전기 전도성을 피하므로 접지 복잡성, 부식 또는 전자기적 문제가 중요한 지역에서 선호될 수 있습니다.

인장 보강재

인장 보강재는 케이블이 당김 장력과 장기적인 변형을 견디도록 도와줍니다. 스틸 와이어, 아라미드 얀, 유리 섬유, 유리 섬유 강화 플라스틱(FRP) 또는 기타 재료로 만들어질 수 있습니다. 이들의 역할은 광섬유가 안전 한계 이상으로 늘어나지 않도록 기계적 하중을 부담하는 것입니다.

인장 보강재는 설치 방법과 일치해야 합니다. 긴 경로로 당겨지거나, 쟁기로 매설되거나, 고르지 않은 지면에 설치되는 케이블은 짧게 손으로 부설하는 구간보다 더 강한 인장 성능이 필요할 수 있습니다.

방수 재료

방수는 시스 손상 시 수분이 케이블 코어를 따라 이동하는 것을 방지합니다. 이는 충전 젤, 건식 수팽윤성 얀, 방수 테이프 또는 기타 방습 구조를 통해 달성할 수 있습니다.

건식 방수 재료는 접속 시 젤 세척 작업을 줄여주기 때문에 취급이 더 쉬운 경우가 많습니다. 젤 충전 설계는 강력한 방수성을 제공할 수 있지만 현장 단말 처리 시 더 번거로울 수 있습니다. 선택은 케이블 설계, 설치자 선호도 및 프로젝트 요구사항에 따라 달라집니다.

루스 튜브와 광섬유 보호

많은 실외 광케이블은 루스 튜브 구조를 사용합니다. 광섬유는 통제된 움직임을 허용하고 섬유를 직접적인 외부 응력으로부터 보호하는 튜브 안에 배치됩니다. 이 설계는 케이블 시스로부터 유리 섬유로의 변형 전달을 줄이는 데 도움이 됩니다.

튜브 구조, 충전재, 섬유 수, 완충재 설계 및 중앙 인장 보강재 배열은 모두 장기 성능에 영향을 미칩니다. 보강은 실제 설치하기에 너무 뻣뻣하지 않으면서 광섬유를 보호해야 합니다.

신뢰할 수 있는 지하 케이블은 여러 겹의 방어층으로 구성됩니다. 외부 재킷은 토양으로부터 보호하고, 아머는 기계적 공격에 저항하며, 인장 보강재는 장력을 부담하고, 방수는 수분 이동을 제한합니다.

기계적 보강 방법

스틸 테이프 아머

골판형 스틸 테이프 아머는 직매 광섬유 케이블에 널리 사용됩니다. 골판 구조는 유연성을 향상시키면서 압착 및 외부 충격에 대한 저항성을 제공합니다. 또한 설치류와 우발적인 도구 접촉에 대한 물리적 장벽을 제공합니다.

스틸 테이프 아머는 많은 일반적인 지하 경로에 적합하지만, 부식으로부터 보호되어야 합니다. 케이블 시스는 손상되지 않은 상태로 유지되어야 하며, 설치 시 재킷이 손상되지 않도록 해야 합니다. 경로의 토양 부식성이 높으면 케이블 설계와 금속 보호 요건을 주의 깊게 검토해야 합니다.

스틸 와이어 아머

스틸 와이어 아머는 특히 열악한 경로, 불안정한 지반, 가파른 경사, 하천 횡단, 그리고 당김이나 외부 하중이 더 높을 수 있는 설치 환경에서 강력한 인장 및 기계적 보호를 제공합니다. 늘어남과 국부적인 압력에 대한 저항성을 향상시킬 수 있습니다.

단점은 무게 증가, 더 큰 굽힘 반경, 그리고 더 까다로운 취급입니다. 설치 팀은 케이블 손상을 피하기 위해 제조사가 제시한 당김 장력 및 굽힘 반경 한계를 따라야 합니다.

비금속 보강재

비금속 보강재에는 아라미드 얀, 유리 얀, FRP 로드 또는 강화 폴리머 층이 포함될 수 있습니다. 이러한 재료는 전도성 금속 경로를 만들지 않으면서도 인장 강도와 설치류 저항성을 향상시킬 수 있습니다.

이는 전력 설비 환경, 낙뢰 다발 지역, 철도 회랑 또는 금속 아머 접지가 어려운 위치에서 유용합니다. 비금속 설계는 부식 우려도 줄여주지만, 기계적 강도는 여전히 경로 조건에 부합해야 합니다.

이중 재킷 구조

일부 직매 설계는 이중 재킷 또는 추가 보호 층을 사용합니다. 두 번째 재킷은 내마모성, 방습성 및 기계적 내구성을 향상시킬 수 있습니다. 또한 아머를 환경으로부터 격리하는 데 도움이 될 수 있습니다.

이중 재킷 구조는 케이블 직경과 강성을 증가시킬 수 있습니다. 설계자는 굽힘 반경, 당김, 접속 함체 요건 내에서 케이블을 설치할 수 있는지 확인해야 합니다.

설치류 저항 설계

설치류 피해는 농촌, 농경지, 산림 및 설비 회랑에서 흔한 위험입니다. 보강에는 금속 아머, 유리 얀, 경질 폴리머 층 또는 갉아먹는 것을 막도록 설계된 특수 시스 재료가 포함될 수 있습니다.

어떤 설계도 모든 조건에서 완전히 면역이라고 가정해서는 안 됩니다. 설치류 활동이 활발하면, 경로 선택, 깊이, 보호판, 취약 구간의 관로 및 점검 전략도 함께 고려해야 합니다.

경로 수준의 보호 조치

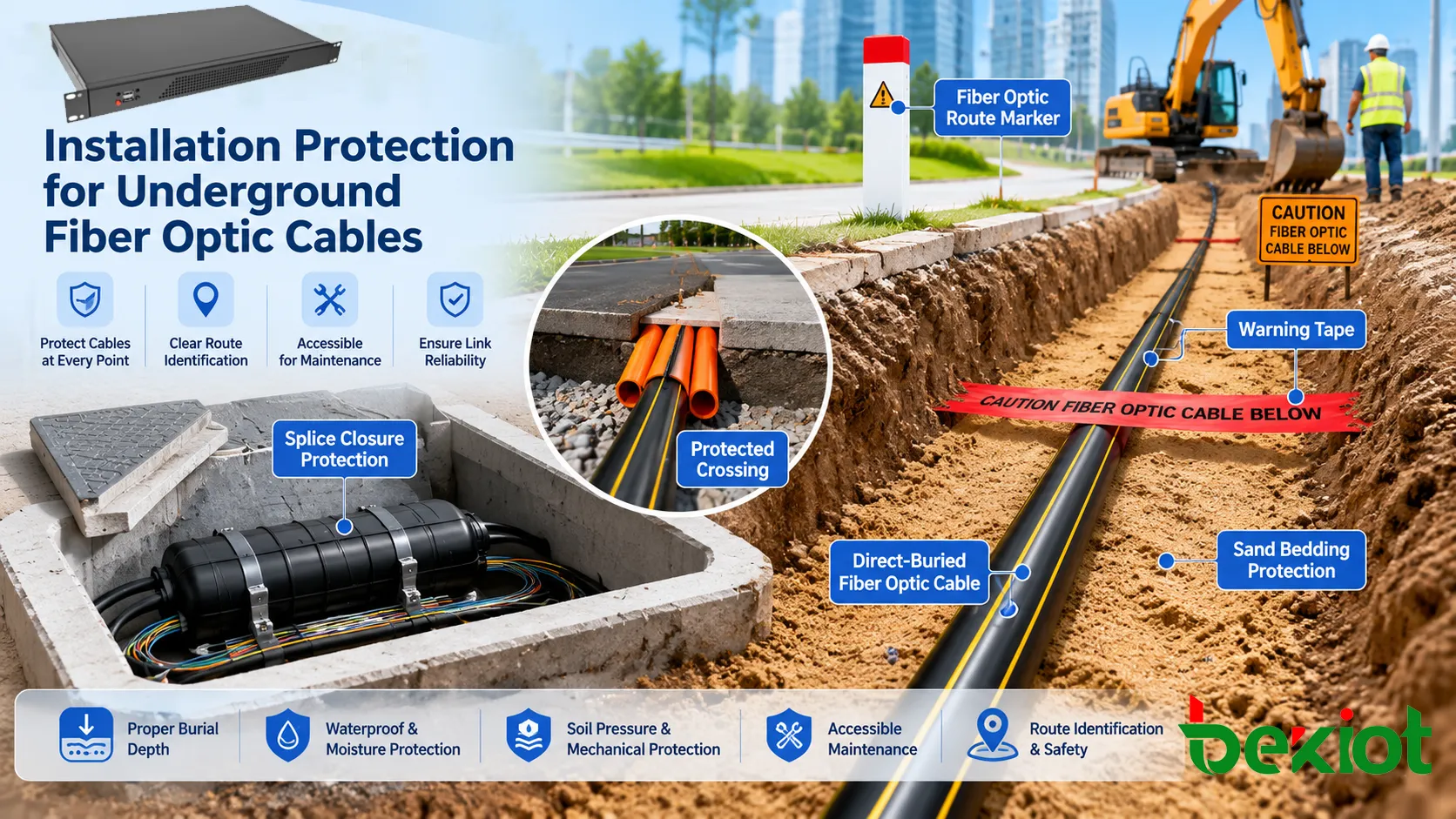

견고한 케이블 구조는 해결책의 일부일 뿐입니다. 직접 매설은 경로 엔지니어링에도 의존합니다. 열악한 트렌치 준비는 고품질 케이블조차 손상시킬 수 있습니다. 올바른 기초 바닥재, 되메움재, 깊이, 이격 거리, 경고 테이프 및 경로 표지는 장기적인 보호에 매우 중요합니다.

많은 프로젝트에서 가장 심각한 장애는 케이블 제조 결함보다 설치 실수로 인해 발생합니다. 케이블 아래의 날카로운 돌, 과도한 당김 힘, 급격한 굴곡, 부실한 다짐, 경고 테이프 누락 또는 문서화되지 않은 경로는 모두 향후 문제를 일으킬 수 있습니다.

경로 수준의 보호는 케이블 납품 전에 계획되어야 합니다. 프로젝트는 트렌치 깊이, 기초 바닥재, 횡단 방법, 도로 보호, 표지 말뚝, 여장 보관, 접속 함체 위치 및 준공 문서 요건을 정의해야 합니다.

트렌치 설계 및 설치 요건

매설 깊이

매설 깊이는 현지 규정, 프로젝트 사양, 설비 소유자 요구사항 및 현장 위험 평가를 따라야 합니다. 차량 하중, 농업 활동, 도로 횡단 또는 향후 공사 위험이 있는 구역은 더 깊은 매설이나 추가적인 기계적 보호가 필요할 수 있습니다.

깊이를 하나의 획일적인 숫자로 취급해서는 안 됩니다. 인도, 녹지, 고속도로 갓길, 산업 부지 또는 철도 회랑 아래의 케이블은 서로 다른 보호가 필요할 수 있습니다. 설계자는 시공 전에 현지 요건을 확인해야 합니다.

기초 바닥재와 되메움

케이블은 날카로운 돌, 건설 잔해, 금속 조각 또는 딱딱한 물체가 없는 적절한 기초 바닥재 위에 놓아야 합니다. 케이블 재킷의 점압력을 줄이기 위해 모래나 체로 걸러진 흙이 자주 사용됩니다.

되메움재는 조심스럽게 채워야 합니다. 큰 돌을 직접 떨어뜨리거나 케이블 위를 과도하게 다지는 것은 시스를 손상시키거나 케이블 구조를 변형시킬 수 있습니다. 다짐은 토목 요구사항을 따르면서도 케이블을 과도한 국부 압력으로부터 보호해야 합니다.

경고 테이프 및 경로 표지

경고 테이프는 케이블 위에 설치되어 미래의 굴착 작업자가 케이블 깊이에 도달하기 전에 경고합니다. 일부 경로에서는 경로 탐지를 개선하기 위해 감지 가능한 테이프, 표지 말뚝, 전자 마커 또는 트레이서 와이어가 사용될 수 있습니다.

경로 표지는 장거리, 농촌, 산업 및 설비 회랑에서 특히 중요합니다. 명확한 기록과 표지 없이 매설된 케이블은 추후 공사 중 우발적인 손상에 훨씬 더 취약합니다.

횡단 및 고위험 구간

도로 횡단, 철도 횡단, 배수로, 건물 인입구, 교량 접속부 및 설비 교차점은 종종 추가적인 보호가 필요합니다. 경로의 대부분이 직매라 할지라도, 이러한 구간에는 관로, 강관, 콘크리트 보호, 수평 방향 천공(HDD) 또는 보호 슬래브가 사용될 수 있습니다.

횡단 설계는 하중, 진동, 침하, 보수 접근성 및 향후 굴착을 고려해야 합니다. 케이블은 입출 지점에서 급격한 굴곡으로 강제되어서는 안 됩니다.

여장과 접속부 보호

여장 루프와 접속 함체는 물, 토압 및 기계적 손상으로부터 보호되어야 합니다. 접속 구덩이, 핸드홀, 스플라이스 클로저 및 전이 지점은 유지보수를 위해 접근 가능하도록 설치되어야 합니다.

제대로 보호되지 않은 접속부는 종종 약점이 됩니다. 케이블 구간이 잘 보강되어 있더라도, 손상된 스플라이스 클로저나 침수된 접속 함체는 전체 링크를 중단시킬 수 있습니다.

표준 및 시험 고려 사항

기계적 성능

직매 케이블은 보통 인장 강도, 내압착성, 내충격성, 반복 굽힘, 비틀림 및 마모 관련 성능으로 평가됩니다. 이러한 시험은 케이블이 설치와 장기간의 지하 응력을 견딜 수 있는지 검증하는 데 도움이 됩니다.

요구되는 값은 프로젝트 사양, 케이블 표준 및 제조사 데이터시트에서 가져와야 합니다. 일반 실외 덕트 용도에 적합한 케이블이라도 직매를 위한 충분한 내압착성이나 내충격성을 갖추지 못했을 수 있습니다.

수분 침투

수분 침투 시험은 정의된 조건에서 물이 케이블 코어를 따라 이동할 수 있는지 확인합니다. 이는 작은 시스 손상 부위라도 케이블 내부로 수분이 이동하면 장거리 습기 문제로 이어질 수 있기 때문에 중요합니다.

지하 경로의 경우, 시스 품질, 접속부 밀봉, 클로저 보호 및 케이블 끝단 밀봉과 함께 방수 성능을 검토해야 합니다. 공장 제작 길이의 케이블뿐만 아니라 전체 링크가 수분 이동을 막아야 합니다.

온도 및 환경 노화

옥외 케이블은 온도 사이클, 저온 굽힘, 고온 작동 및 재료 노화 시험을 받을 수 있습니다. 토양 온도 변화는 대개 노출된 가공 경로보다 덜 극단적이지만, 지하 케이블도 계절적 변화, 동결-융해 조건 또는 인접 설비의 열에 직면할 수 있습니다.

환경 시험은 현지 기후 및 설치 조건과 일치해야 합니다. 한랭지 매설, 사막 토양, 화학 플랜트 지역 및 해안 지반 조건에서는 재료에 대한 다른 주의가 필요할 수 있습니다.

광학 성능

보강이 광학 성능을 저해해서는 안 됩니다. 기계적 및 환경적 시험 후에도 감쇠량은 허용 한계 내에 있어야 합니다. 과도한 압력, 굽힘 또는 인장 변형은 케이블이 물리적으로 멀쩡해 보일 때조차도 손실을 증가시킬 수 있습니다.

검수 시험에는 광 시간 영역 반사측정기(OTDR) 시험, 삽입 손실 시험, 단면 검사 및 설계 예산과의 비교가 포함되어야 합니다. 시험 결과는 향후 문제 해결을 위한 기준 기록으로 보관되어야 합니다.

본딩 및 접지

케이블에 금속 아머, 금속 인장 보강재, 트레이서 와이어 또는 전도성 차폐가 포함된 경우 본딩 및 접지 요건을 검토해야 합니다. 금속 요소는 경로에 따라 낙뢰, 고장 전류, 유도 전압 또는 안전 고려 사항을 발생시킬 수 있습니다.

접지 설계는 해당 전기 및 통신 규정을 따라야 합니다. 비금속 케이블은 이러한 우려를 줄일 수 있지만, 나중에 경로를 추적할 수 있어야 한다면 탐지 솔루션이 여전히 필요할 수 있습니다.

재료 선택 가이드

옥외 통신망에서의 응용

통신 가입자 접속 경로

직매 보강 케이블은 덕트 공사가 비실용적이거나 비용 효율적이지 않은 액세스 네트워크에 사용됩니다. 농촌 지역 사용자, 소규모 정착지, 도로변 캐비닛, 기지국 사이트 및 원격 서비스 지점을 연결할 수 있습니다.

이러한 경로에서 보강은 토압, 습기 침투 및 우발적 손상의 위험을 줄입니다. 명확한 경로 표지와 준공 기록은 설치 후 오랜 시간이 지나 굴착이 발생할 수 있기 때문에 특히 중요합니다.

산업 및 설비 회랑

산업 단지, 광산, 발전소, 석유 및 가스 시설, 정수 처리 시설 및 설비 회랑은 종종 견고한 지하 통신 링크를 필요로 합니다. 이러한 환경은 중차량, 화학 물질 노출, 진동 및 반복적인 유지보수 작업을 수반할 수 있습니다.

보강은 경로 계획과 결합되어야 합니다. 케이블은 가능한 한 굴착 위험이 높은 구역을 피해야 하며, 도로, 파이프 랙, 케이블 트렌치 및 장비 야적장 근처에서는 보호된 횡단을 사용해야 합니다.

교통 인프라

철도, 고속도로, 터널, 항만 및 공항은 신호, 감시, 통신, 제어, 발권 및 모니터링 시스템을 위해 지하 광섬유를 사용합니다. 서비스 중단은 안전과 운영에 영향을 미칠 수 있습니다.

이러한 프로젝트는 종종 더 엄격한 설치 관리, 경로 문서화, 횡단 지점의 예비 덕트, 그리고 전력, 배수 및 기타 설비와의 명확한 분리를 필요로 합니다.

캠퍼스 및 기업용 OSP 네트워크

대규모 캠퍼스, 공장, 병원, 대학교, 물류 단지 및 정부 시설은 건물 간이나 원격 옥외 캐비닛에 직접 매설 광섬유를 사용할 수 있습니다. 고객 소유의 구내 외부 통신망은 조직이 설치와 장기 유지보수 모두에 책임이 있을 수 있으므로 신중한 계획이 필요합니다.

캠퍼스 환경에서는 경로 설계, 접지 정책, 유지보수 접근성, 라벨링 및 네트워크 이중화와 함께 보강 케이블을 선택해야 합니다.

일반적인 설치 실수

비매설용 케이블 사용

실내용 또는 덕트 설치용 케이블은 제조사와 프로젝트 사양이 명확하게 허용하지 않는 한 직접 매설해서는 안 됩니다. 비매설용 케이블은 아머, 방수, 내압착성 또는 적합한 시스 재료가 부족할 수 있습니다.

잘못된 케이블 유형을 사용하면 사용 수명이 단축되고 보증이나 검수가 어려워질 수 있습니다.

굽힘 반경 무시

보강된 케이블은 일반 케이블보다 더 뻣뻣할 수 있습니다. 설치자가 케이블을 급격한 굴곡으로 강제하면 광 손실이 증가하거나 내부 구조가 손상될 수 있습니다.

당김, 부설, 접속 및 최종 배치 시 최소 굽힘 반경을 준수해야 합니다.

부실한 트렌치 준비

날카로운 돌, 고르지 않은 트렌치 바닥, 잔해물 및 부실한 기초 바닥재는 케이블을 즉시 손상시키거나 장기적 장애를 일으키는 압력 지점을 만들 수 있습니다.

케이블 배치 전에 트렌치를 점검하고, 케이블 주변 구역의 되메움을 통제해야 합니다.

경로 기록 누락

케이블이 잘 설치되었더라도 기록이 부실하면 향후 굴착으로 손실될 수 있습니다. 경로 지도, 표지 말뚝, 경고 테이프 또는 탐지 가능 요소가 누락되면 불필요한 수리 위험이 생깁니다.

준공 도면에는 케이블 경로, 깊이, 접속 위치, 횡단 지점, 표지 및 여장 위치를 기록해야 합니다.

취약한 접속부 보호

접속부, 클로저 및 분기점은 흔한 장애 위치입니다. 밀봉, 지지 및 접근이 제대로 이루어지지 않으면 습기와 기계적 응력으로 인해 향후 정전이 발생할 수 있습니다.

접속부 보호는 별도의 사후 고려 사항이 아니라 케이블 보강 전략의 일부로 다루어져야 합니다.

가장 강한 케이블이라도 트렌치, 기초 바닥재, 접속부 보호, 경로 표지 및 검수 시험이 제대로 관리되지 않으면 실패할 수 있습니다.

검수 및 문서화

설치 후에는 최종 검수 전에 경로를 점검해야 합니다. 점검에는 트렌치 기록, 매설 깊이 확인, 경고 테이프 확인, 표지 검증, 접속 함체 점검, 케이블 인입부 밀봉 및 경로 문서 검토가 포함될 수 있습니다.

광학 시험을 통해 기준선을 수립해야 합니다. OTDR 트레이스, 삽입 손실 결과, 광섬유 식별, 접속 손실, 커넥터 점검 및 종단 간 연속성 기록을 향후 유지보수를 위해 보관해야 합니다. 이 기록들은 기술자가 미래의 장애를 원래 상태와 비교하는 데 도움이 됩니다.

문서에는 케이블 유형, 섬유 코어 수, 드럼 번호, 경로 도면, 접속 위치, 여장 보관, 시험 결과, 접지 기록 및 원래 설계와의 모든 편차가 포함되어야 합니다. 좋은 문서화는 수년 후 손상이 발생했을 때 수리 시간을 단축시킵니다.

유지보수 및 장기적 신뢰성

직접 매설 경로는 정상 작동 중에도 정기적인 검토가 필요합니다. 유지보수 팀은 경로 변경, 인근 공사, 토양 침식, 홍수, 도로 확장, 설비 작업 및 무단 굴착 활동을 모니터링해야 합니다.

경로가 고위험 지역을 통과하는 경우, 표지 말뚝과 경고 표지판을 정기적으로 점검해야 합니다. 경로 인근의 주요 토목 공사 후에는 광섬유 링크를 시험하여 광학 성능이 변경되지 않았는지 확인해야 합니다.

중요한 네트워크의 경우 경로 다양성이 중요합니다. 보강 케이블은 장애 확률을 줄이지만 모든 위험을 제거할 수는 없습니다. 서비스 연속성이 필수적일 때는 제2의 경로, 링 토폴로지 또는 백업 통신 경로가 필요할 수 있습니다.

자주 묻는 질문

덕트용 케이블을 직접 매설에 사용할 수 있습니까?

케이블 제조사와 프로젝트 사양이 해당 케이블이 직매 등급임을 확인한 경우에만 가능합니다. 많은 덕트용 케이블은 직접 토양 접촉을 위한 충분한 아머, 방수 또는 내압착성을 갖추지 못했습니다.

금속 아머가 항상 비금속 보호보다 더 좋습니까?

아닙니다. 금속 아머는 강력한 기계적 및 설치류 보호 기능을 제공하지만 접지 및 부식 계획이 필요할 수 있습니다. 전기적 절연이나 내부식성이 더 중요한 곳에서는 비금속 설계가 더 나을 수 있습니다.

매설 후 광 손실의 원인은 무엇입니까?

일반적인 원인으로는 과도한 굽힘, 압착, 정격 장력 이상으로 당김, 부실한 기초 바닥재, 날카로운 돌, 접속부 응력, 수분 침투 또는 되메움 후 케이블 이동 등이 있습니다.

케이블이 이미 아머 처리되어 있는데 경고 테이프가 왜 필요합니까?

아머는 손상 위험을 줄일 수 있지만, 굴착기가 경로를 자르는 것을 멈추지는 못합니다. 경고 테이프는 작업자가 케이블에 도달하기 전에 경고하여 우발적인 충돌 위험을 줄입니다.

설치 후 어떤 기록을 보관해야 합니까?

준공 경로 도면, 매설 깊이 기록, 접속 위치, 케이블 데이터시트, 드럼 번호, 접지 세부 정보, OTDR 트레이스, 삽입 손실 결과, 접속 기록 및 표지 위치 정보를 보관하십시오.
