LLDP-MED는 IP 전화기와 같은 미디어 단말기를 위해 설계된 LLDP의 표준 기반 확장 기능입니다. 실질적으로 연결된 스위치로부터 음성 VLAN 정책, 2계층 및 3계층 우선 순위 설정, 전원 관련 정보, 자산 세부 정보 및 경우에 따라 위치 데이터 등 액세스 계층의 핵심 정보를 IP 전화기가 파악하도록 돕습니다. 현대 음성 통신 환경에서 이는 LLDP-MED를 무설치 전화기 도입의 중요한 요소로 만듭니다.
동시에 LLDP-MED는 흔히 오해받습니다. 이는 IP 전화기의 전체 프로비저닝 작업을 대체하지 않으며, 일반적으로 단독으로 완전한 SIP 계정, PBX 서버 목록, 펌웨어 패키지 또는 모든 기기 파라미터를 제공할 수 없습니다. 대신 초기 검색 메커니즘으로 작동하여 나머지 설정 프로세스가 시작되기 전 전화기가 올바른 네트워크 세그먼트에 연결되고 적절한 통신 정책을 적용받도록 합니다.
LLDP-MED는 이더넷 링크가 연결되는 즉시 IP 전화기가 액세스 스위치로부터 음성 VLAN 및 네트워크 정책 정보를 수신하도록 지원합니다.
LLDP-MED의 약칭 의미
LLDP-MED는 Link Layer Discovery Protocol for Media Endpoint Devices의 약자입니다. VoIP 및 관련 단말 환경에 맞춰 기본 LLDP 프레임워크를 확장하기 위해 개발되었습니다. 표준 LLDP가 2계층에서 일반 기기 검색을 제공하는 반면, LLDP-MED는 실제 음성 네트워크에서 필수적인 단말 특화 정보를 추가합니다.
이것이 LLDP-MED가 IP 전화기, PoE 스위치, 음성 VLAN 및 기업 액세스 네트워크와 함께 자주 논의되는 이유입니다. 다중 벤더 환경에서 벤더 고유 검색 기술보다 상호 운용성이 뛰어난 대안을 제공하므로 특히 유용합니다.
IP 전화기 구축에서 LLDP-MED의 중요성
IP 전화기를 최초 연결할 때 네트워크는 신속하게 여러 실질적인 질문에 답해야 합니다. 전화기의 음성 트래픽을 전달할 VLAN은 무엇인가? 어떤 우선 순위 표식을 사용해야 하는가? 포트에서 사용 가능한 전력량은 얼마인가? 해당 단말에 비상 위치 정보 또는 자산 추적 기능이 필요한가?
LLDP-MED는 부팅 초기 단계에서 이러한 문제를 해결합니다. 전화기의 수동 설정을 줄이고 대규모 구축을 간소화하며, QoS 설정 불일치로 인한 잘못된 VLAN 부팅 또는 저품질 통신 문제 발생 확률을 낮춥니다.
실제 운영 환경에서 LLDP-MED는 전화기의 완전 설정 플랫폼이 아닌, 네트워크 측 단말 연동 보조 도구로 이해하는 것이 적절합니다.
LLDP-MED 작동 방식
LLDP-MED는 주로 IP 전화기와 액세스 스위치 사이인 단말기와 네트워크 연결 기기 간에서 작동합니다. 이더넷 링크가 연결되면 스위치와 단말이 LLDP 정보를 교환합니다. 전화기와 스위치가 모두 LLDP-MED를 지원한다면 정책 및 운영 세부 정보가 담긴 미디어 단말용 TLV 데이터를 주고받습니다.
가장 핵심적인 요소 중 하나는 네트워크 정책 TLV입니다. 해당 데이터는 전화기에 사용할 음성 VLAN과 트래픽 우선 순위를 안내합니다. 일반적인 부팅 순서에서 전화기는 먼저 기본 태그 미지정 네트워크로 연결된 후, 스위치의 LLDP-MED 정책을 수신하고 공지된 음성 VLAN으로 전환하여 IP 주소를 할당받은 뒤 DHCP 및 서버 검색 과정을 진행합니다.
기타 LLDP-MED 정보에는 기기 기능, 위치 식별, 자산 데이터 및 확장 전원 정보가 포함됩니다. 이러한 요소가 결합되어 상호 운용성을 높이고 구축 및 장애 해결 과정에서의 추측 요소를 줄입니다.
LLDP-MED 주요 정보 요소
기기 기능
음성 애플리케이션용 네트워크 정책
위치 식별 정보
확장 전원 정보
모델 및 펌웨어 세부 사항 등 자산 정보
LLDP-MED가 IP 전화기의 모든 설정을 처리하는가
단독으로 처리하지 않습니다. 이것이 가장 중요한 핵심 사항입니다.
IP 전화기는 일반적으로 VLAN 및 QoS 가이드 외에도 IP 주소, 서브넷 마스크, 게이트웨이, DNS 정보, NTP 설정, 하나 이상의 프로비저닝 서버 주소가 필요합니다. 이후 설정 파일 다운로드, 펌웨어 검사, 통화 제어 설정 적용 및 SIP 플랫폼 또는 IP PBX 등록을 진행해야 합니다.
이러한 전체 작업 과정은 DHCP, 벤더별 DHCP 옵션, TFTP, HTTP, HTTPS, 일부 환경의 TR-069 및 전화기 자체 설정 로직이 결합되어 처리됩니다. LLDP-MED는 우선 전화기가 올바른 네트워크 환경에 접속하도록 돕고, 이후 전화기가 설정 서버에 연결하여 전체 설정을 완료하도록 합니다.

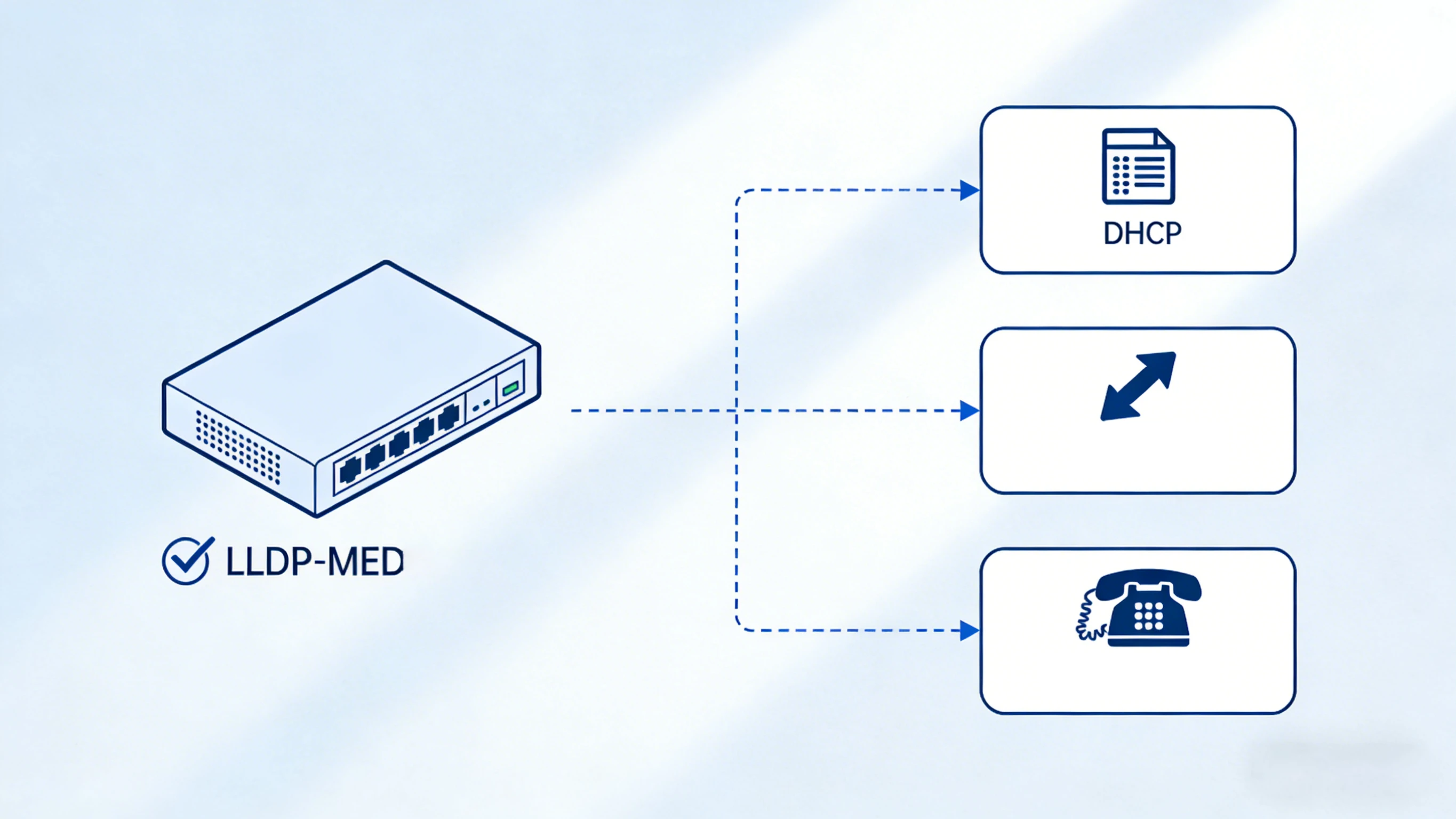

일반적인 부팅 과정에서 LLDP-MED는 초기에 작동하며, 전체 프로비저닝은 DHCP, 설정 다운로드 및 SIP 등록을 통해 이어집니다.
LLDP-MED와 IP 전화기 자동 설정
실무 기술 환경에서 케이블 연결만으로 수동 설정 없이 사용 가능한 전화기를 자동 설정 기기라고 부릅니다. LLDP-MED는 해당 환경 구축에 기여하지만, 전체 과정의 일부 요소에 불과합니다.
정확한 작동 순서는 다음과 같습니다.
일반적으로 PoE를 통해 전화기 전원이 켜집니다.
스위치와 전화기가 LLDP 또는 LLDP-MED 정보를 교환합니다.
전화기가 음성 VLAN 및 우선 순위 정책을 확인합니다.
전화기는 올바른 네트워크에서 DHCP를 통해 IP 파라미터를 요청합니다.
전화기가 설정 서버 또는 통화 제어 환경을 검색합니다.
필요한 경우 전화기가 설정 및 펌웨어를 다운로드합니다.
전화기가 IP PBX, SIP 서버 또는 호스팅 플랫폼에 등록됩니다.
따라서 LLDP-MED가 자동 설정을 지원하는지 묻는다면 답변은 '간접적으로 지원한다'입니다. 네트워크 연동 단계를 개선하고 자동화하며, 최종 설정 결과는 나머지 시스템 환경의 설계에 의존합니다.
음성 네트워크에서 LLDP-MED 주요 기능
음성 VLAN 자동 할당
관리자에게 가장 필수적인 기능입니다. LLDP-MED 네트워크 정책을 통해 스위치가 올바른 음성 VLAN을 공지하므로, 대규모 사무 공간, 캠퍼스, 창고, 병원, 교통 거점 및 산업 시설 등 단말 추가 및 교체가 잦은 환경에서 구축 속도를 높입니다.
QoS 및 우선 순위 연동
음성 품질은 대역폭뿐만 아니라 트래픽 처리 방식에 의존합니다. LLDP-MED는 트래픽 우선 순위 관련 정책 정보를 전달하여 전화기와 스위치의 작동 일관성을 높입니다. 종단 간 QoS 설계를 대체하지는 않지만, 액세스 계층 정책의 예측 가능성을 향상시킵니다.
PoE 환경 전원 관리 연동
실제 전화기 설치 환경에서 전원 공급은 중요합니다. 컬러 화면, 확장 모듈, 블루투스, Wi-Fi 또는 영상 기능이 탑재된 전화기는 기본 사무용 전화기와 전력 소모량이 다릅니다. LLDP-MED는 이더넷 및 PoE 환경과 연동되어 단말과 스위치 간 전원 용량 정보 교환을 개선합니다.
자산 및 운영 가시성 확보
자산 관리 가시성은 지원팀이 필요로 할 때까지 간과되기 쉽습니다. 단말에서 제공되는 자산 정보로 연결된 전화기 모델, 소프트웨어 버전, 하드웨어 세부 정보를 쉽게 파악할 수 있어 기술 지원, 수명 주기 관리 및 기기 교체 작업이 간소화됩니다.
위치 정보 지원
비상 통화 또는 건물 단위 대응 요건이 있는 일부 구축 환경에서는 위치 정보가 필수적입니다. LLDP-MED는 위치 기반 서비스 및 운영 워크플로우에 사용되는 위치 관련 데이터 전송을 지원합니다.
IP 전화 환경에서 LLDP-MED와 CDP 비교
많은 기술자들이 구형 Cisco 중심 환경에서 Cisco Discovery Protocol(CDP)을 통해 음성 VLAN 연동을 처음 접합니다. CDP 또한 전화기에 음성 VLAN 정보를 제공할 수 있으며, 일부 Cisco 환경에서 여전히 널리 사용됩니다.
하지만 LLDP-MED는 벤더 중립적인 표준으로, 혼합 네트워크의 안정적인 운영을 돕습니다. 타사 스위치와 전화기가 혼합된 환경에서 상호 운용성 측면에서 더 실용적인 선택지입니다. 따라서 해당 선택은 기술적 요소뿐만 아니라 설계 관점의 문제이기도 합니다. 단일 벤더 환경은 독점 검색 방식을 허용할 수 있으나, 다중 벤더 환경은 개방 표준의 이점을 더욱 크게 누립니다.
구축 효과
무설치 전화기 도입 속도 향상
단말 수동 VLAN 설정 감소
다중 사이트에서 일관된 음성 접속 정책 적용
다중 벤더 환경 상호 운용성 개선
기기 이동, 추가 및 교체 작업 간소화
지원팀의 운영 현황 가시성 확보
이러한 장점은 다수의 전화기를 운영하고 좌석 변경이 잦거나 분산 지점에서 안정적인 서비스 품질을 요구하는 기업에서 특히 유용합니다.
주요 활용 분야
기업 사무실 전화 시스템
본사, 지점 및 공유 업무 공간에서 LLDP-MED는 수동 설정 없이 사무용 전화기를 적합한 음성 네트워크에 연결합니다.
의료 및 교육 시설
의료 기관 및 교육 캠퍼스는 다수의 액세스 스위치와 분할된 네트워크를 보유하며 단말 교체가 빈번합니다. 표준화된 연동 방식으로 운영상 불편을 줄입니다.
창고 및 산업 시설
열악하거나 분산된 환경에서는 신속한 기기 교체가 필수입니다. 전화기 고장 시 새 기기를 연결하고 적은 수동 단계로 올바른 네트워크 정책에 연동할 수 있습니다.
호텔, 교통 거점 및 공공 시설
해당 환경은 프론트 데스크, 사무, 서비스, 비상 통신 단말이 혼재하며, 일관된 접속 정책으로 구축 품질을 관리합니다.
구축 권장 사항
LLDP-MED 사용 전 스위치와 전화기의 호환 여부 및 필요한 TLV 항목이 활성화되었는지 확인하세요. 동일 시스템 내에 CDP, LLDP, LLDP-MED가 함께 사용될 경우 각 프로토콜의 우선 순위를 확인해야 합니다.
다음으로 액세스 계층과 설정 계층을 연동하세요. 전화기가 정상적인 음성 VLAN에 연결되더라도 접근 가능한 DHCP 서비스, 적절한 DHCP 옵션, 시간 동기화, 설정 및 통화 제어 서버 접근 권한이 필요합니다.
마지막으로 설정 템플릿이 아닌 실제 부팅 로그로 테스트를 진행하세요. 많은 구축 오류는 LLDP-MED 자체는 정상 작동하지만 DHCP 옵션, 설정 서버 URL, 인증서, 방화벽 규칙 또는 PBX 등록 정보에 문제가 발생합니다.
전화기가 정상 음성 VLAN에 접속했음에도 등록에 실패한다면, 문제는 대부분 LLDP-MED가 아닌 DHCP, 설정 검색, 전송 보안 또는 SIP 등록 오류입니다.
결론
LLDP-MED는 전화기가 음성 전용 네트워크 정책을 자동 검색하도록 하여 현대 IP 전화 환경에서 가장 유용한 액세스 계층 기술 중 하나입니다. 수동 작업을 줄이고 설정 일관성을 높이며, 다중 벤더 음성 네트워크의 안정적인 상호 운용성을 지원합니다.
그럼에도 정확히 이해해야 할 점은 LLDP-MED가 완전 설정 시스템이 아니라는 것입니다. 이는 전체 설정 프로세스의 성공을 위해 전화기에 적합한 네트워크 환경을 제공하는 초기 검색 프레임워크입니다. 체계적인 DHCP 설계, 설정 서버, 보안 설정 및 PBX 등록 로직과 결합될 경우 LLDP-MED는 실용적인 무설치 IP 전화 구축의 핵심 구성 요소가 됩니다.
자주 묻는 질문
LLDP-MED와 LLDP는 동일한가
아닙니다. LLDP는 2계층 기본 검색 프로토콜이며, LLDP-MED는 IP 전화기 등 미디어 단말을 위한 확장 규격입니다.
LLDP-MED로 음성 VLAN을 자동 할당할 수 있는가
네. 가장 대표적인 기능 중 하나입니다. 스위치가 네트워크 정책을 공지하여 전화기가 사용할 음성 VLAN을 자동으로 인식합니다.
LLDP-MED가 프로비저닝 서버 URL을 제공하는가
일반적으로 주요 기능으로 제공하지 않습니다. 대부분의 전화기는 DHCP 옵션, 벤더 고유 검색 방식 또는 설정 플랫폼 로직을 통해 설정 서버를 찾습니다.
LLDP-MED는 Cisco 전화기만 사용하는가
아닙니다. 독점 검색 프로토콜과 달리 다중 벤더 상호 운용성을 목적으로 설계된 것이 주요 장점입니다.
LLDP-MED가 DHCP를 대체하는가
아닙니다. LLDP-MED와 DHCP는 역할이 다릅니다. LLDP-MED는 액세스 계층 정책 검색을 담당하고, DHCP는 IP 설정 및 설정 자원 검색 기능을 제공합니다.
