드라이 접점 입력은 외부 스위치, 릴레이, 푸시 버튼, 센서 접점 또는 알람 출력이 열려 있는지 닫혀 있는지를 해당 장치로부터 외부 전압을 받지 않고 감지하는 신호 인터페이스입니다. 산업 자동화, 빌딩 관리, 보안 시스템, 화재 경보 인터페이스, 출입 통제, 엘리베이터 모니터링, HVAC 제어, 원격 장비 감시에 널리 사용됩니다.

많은 제어 시스템에서 드라이 접점 입력은 현장의 물리적 이벤트를 디지털 상태 신호로 변환하는 간단하고 신뢰성 높은 방법을 제공합니다. 복잡한 데이터를 전송하는 대신 연결된 장치는 접점 상태만 변경합니다. 이후 컨트롤러, PLC, 알람 패널, 게이트웨이 또는 모니터링 모듈이 그 상태를 읽고 필요한 동작을 실행합니다.

무전압 접점의 기본 의미

드라이 접점은 전압 없는 접점 또는 무전위 접점이라고도 합니다. 이는 접점 자체가 전원, 전압 또는 능동적인 전기 출력을 제공하지 않는다는 뜻입니다. 단순히 열리거나 닫힐 수 있는 기계적 연결처럼 동작합니다.

예를 들어, 센서 내부의 릴레이 출력은 움직임이 감지되거나 문이 열리거나 알람이 발생할 때 닫힐 수 있습니다. 릴레이 접점 자체는 전압을 보내지 않습니다. 수신 장치는 내부적으로 작은 감지 전압 또는 감지 전류를 공급한 뒤 회로가 열려 있는지 닫혀 있는지를 판단합니다.

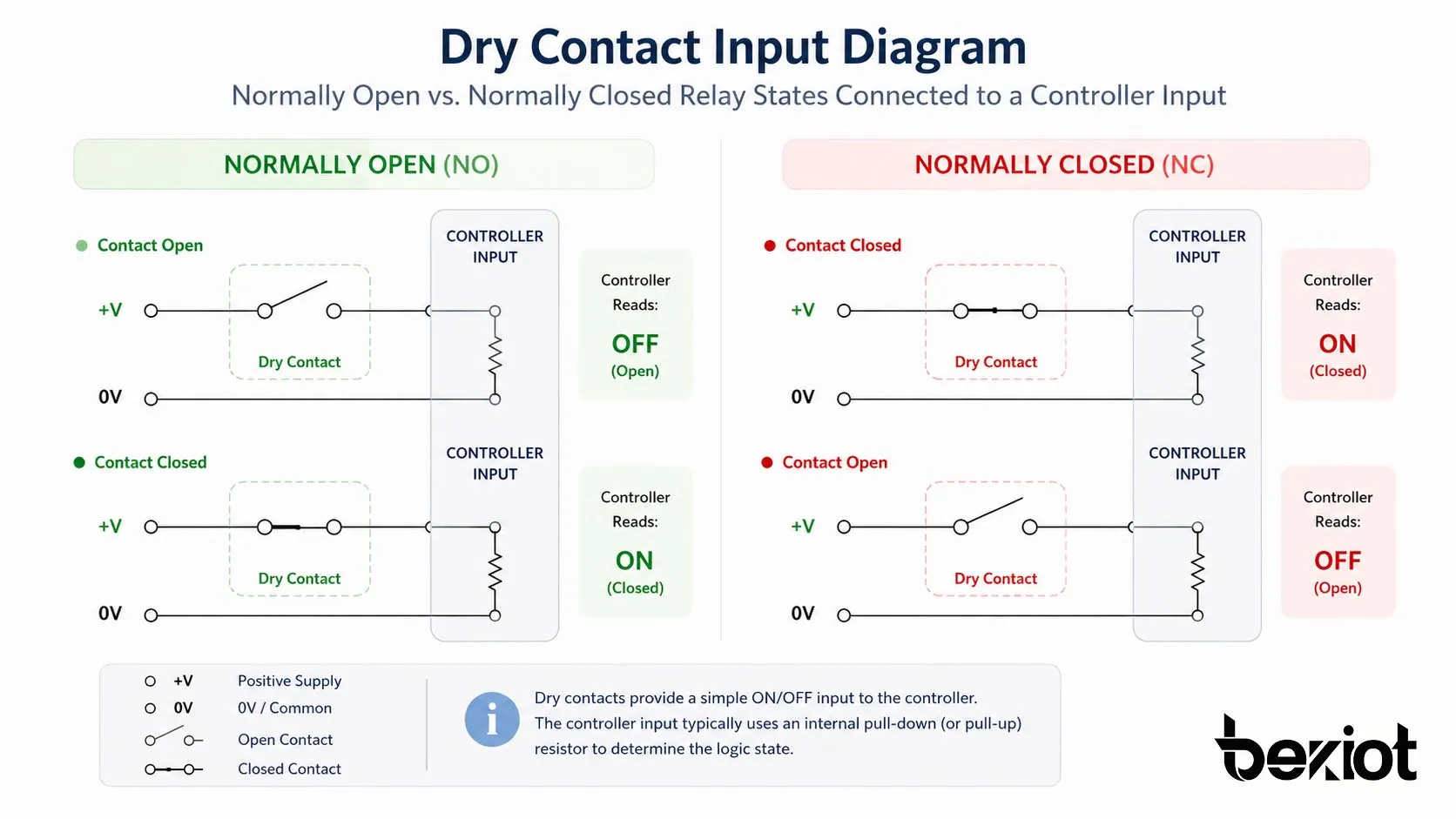

상시 개방과 상시 폐쇄 로직

드라이 접점 입력은 일반적으로 상시 개방과 상시 폐쇄의 두 가지 접점 상태를 지원합니다. 상시 개방 접점은 기본 상태에서 분리되어 있으며 이벤트가 발생하면 닫힙니다. 상시 폐쇄 접점은 기본 상태에서 연결되어 있으며 이벤트가 발생하면 열립니다.

이 로직은 시스템 설계에서 중요합니다. 상시 개방 배선은 단순 이벤트 트리거에 자주 사용되며, 상시 폐쇄 배선은 일부 구성에서 케이블 단선이나 접점 고장을 더 쉽게 감지할 수 있어 보안 및 안전 관련 모니터링에서 흔히 사용됩니다.

제어 회로에서 동작하는 방식

드라이 접점 입력 단자는 일반적으로 두 개의 연결 지점을 가집니다. 외부 장치는 릴레이 접점, 스위치 접점, 자석식 도어 접점, 알람 접점 또는 푸시 버튼을 이 두 단자 사이에 연결합니다. 접점이 닫히면 입력 회로는 도통을 감지하고, 접점이 열리면 입력 회로는 단선을 감지합니다.

수신 장치는 접점 상태를 식별하기 위해 내부 풀업 저항, 풀다운 저항, 포토커플러 또는 입력 감지 회로를 사용할 수 있습니다. 외부 접점은 전압을 공급할 필요가 없으므로 배선 복잡성을 줄이고 서로 다른 시스템 간 호환성을 높이는 데 도움이 됩니다.

전력 전송이 아닌 신호 감지

핵심은 드라이 접점 입력이 전원 공급이 아니라 상태 감지에 사용된다는 점입니다. 모터를 직접 구동하거나, 사이렌에 전원을 공급하거나, 램프를 켜거나, 큰 전기 부하를 직접 작동시키지 않습니다. 단지 어떤 조건이 변경되었다는 사실을 컨트롤러에 알려 줍니다.

입력 상태가 감지되면 시스템은 프로그래밍된 동작을 수행할 수 있습니다. 여기에는 알람 전송, 환기 팬 시작, 도어 릴레이 개방, 알림 활성화, 이벤트 기록, 장치 모드 전환, 중앙 플랫폼으로 신호 전달 등이 포함될 수 있습니다.

신뢰성 있는 통합을 위한 핵심 기능

드라이 접점 입력은 단순하고 비용이 낮으며 많은 현장 장치와 높은 호환성을 갖기 때문에 계속 널리 사용됩니다. 기본 이벤트 모니터링에는 프로토콜 변환이 필요하지 않으며, 적절한 케이블 유형과 보호 방법을 사용하면 비교적 긴 거리에도 배선할 수 있습니다.

간단한 온·오프 상태 모니터링

가장 중요한 기능은 이진 상태 감지입니다. 입력은 접점이 열려 있는지 닫혀 있는지를 읽기 때문에 알람, 리미트 스위치, 비상 버튼, 플로트 스위치, 도어 센서, 릴레이 출력, 장비 고장 접점 및 여러 단순 상태 지점에 적합합니다.

이러한 단순성은 드라이 접점 입력을 기존 시스템과 신규 시스템 모두에서 유용하게 만듭니다. 릴레이 기반의 레거시 장비는 원래 현장 장치를 교체하지 않고도 최신 게이트웨이, PLC, BMS 컨트롤러 또는 원격 모니터링 플랫폼에 연결할 수 있는 경우가 많습니다.

전기적 절연과 시스템 보호

많은 드라이 접점 입력 모듈은 포토 절연이나 분리된 저전압 입력 회로와 같은 절연 기능으로 설계됩니다. 이는 서로 다른 시스템 간 간섭 위험을 줄이고 원치 않는 전기적 영향으로부터 컨트롤러를 보호하는 데 도움이 됩니다.

그러나 드라이 접점 입력을 범용 고전압 입력으로 혼동해서는 안 됩니다. 입력이 무전압 접점 전용으로 설계된 경우 외부 전압을 인가하면 장비가 손상될 수 있습니다. 설치자는 현장 배선을 연결하기 전에 항상 입력 유형, 정격 전압, 배선도 및 제조사 지침을 확인해야 합니다.

유연한 트리거 구성

소프트웨어에서 드라이 접점 입력은 일반적으로 다양한 트리거 모드로 설정할 수 있습니다. 시스템은 접점 폐쇄를 알람으로 처리하거나, 접점 개방을 알람으로 처리하거나, 두 상태 변화를 모두 기록 가능한 이벤트로 처리할 수 있습니다. 일부 장치는 지연, 디바운스, 에지 트리거, 펄스 카운팅 또는 래칭 로직도 제공합니다.

디바운스와 지연 설정은 기계식 스위치가 빠르게 움직일 때 불안정한 신호를 생성하는 경우 특히 유용합니다. 필터링이 없으면 컨트롤러는 하나의 명확한 이벤트 대신 여러 번의 빠른 변화를 감지할 수 있습니다.

일반적인 인터페이스 유형과 배선 고려 사항

드라이 접점 입력 배선은 간단하지만 올바른 계획은 여전히 중요합니다. 기본 스위치에는 단순한 2선 연결만으로 충분할 수 있지만, 안전 및 보안 응용에서는 감시 회로, 종단 저항, 차폐 케이블 또는 고장 감지가 필요할 수 있습니다.

2선식 접점 연결

가장 일반적인 배선 방식은 외부 접점과 입력 단자 사이에 두 개의 선을 사용하는 것입니다. 외부 접점이 닫히면 입력 회로가 완성되고, 접점이 열리면 입력 회로가 끊어집니다.

이 방식은 구축이 쉽고 많은 기본 모니터링 지점에 적합합니다. 푸시 버튼, 릴레이 출력, 수위 스위치, 도어 접점, 기계 상태 접점 및 단순 알람 접점에 흔히 사용됩니다.

종단 저항이 있는 감시 입력

일부 보안 및 화재 관련 시스템은 감시 입력 회로를 사용합니다. 컨트롤러는 단순히 열림 또는 닫힘 상태만 감지하는 것이 아니라 회로 저항을 모니터링합니다. 이를 통해 정상 상태, 알람 상태, 단락 및 케이블 단선을 구분할 수 있습니다.

종단 저항 값은 컨트롤러 설계와 일치해야 합니다. 잘못된 저항 값, 불량 배선 또는 혼합된 회로 유형은 오경보나 감시 오류를 유발할 수 있습니다. 규제 대상 화재 경보 및 생명 안전 응용에서는 설치가 현지 규정과 장비 제조사의 인증된 배선 방법을 따라야 합니다.

이 인터페이스가 자주 사용되는 곳

많은 장치가 릴레이 출력이나 스위치 접점을 제공할 수 있기 때문에 드라이 접점 입력은 널리 사용됩니다. 특정 산업에만 제한되지 않습니다. 동일한 기본 원리는 산업 플랜트, 스마트 빌딩, 교통 시설, 에너지 현장, 캠퍼스, 창고, 호텔, 병원 및 공공 인프라에서 나타납니다.

산업 자동화와 장비 모니터링

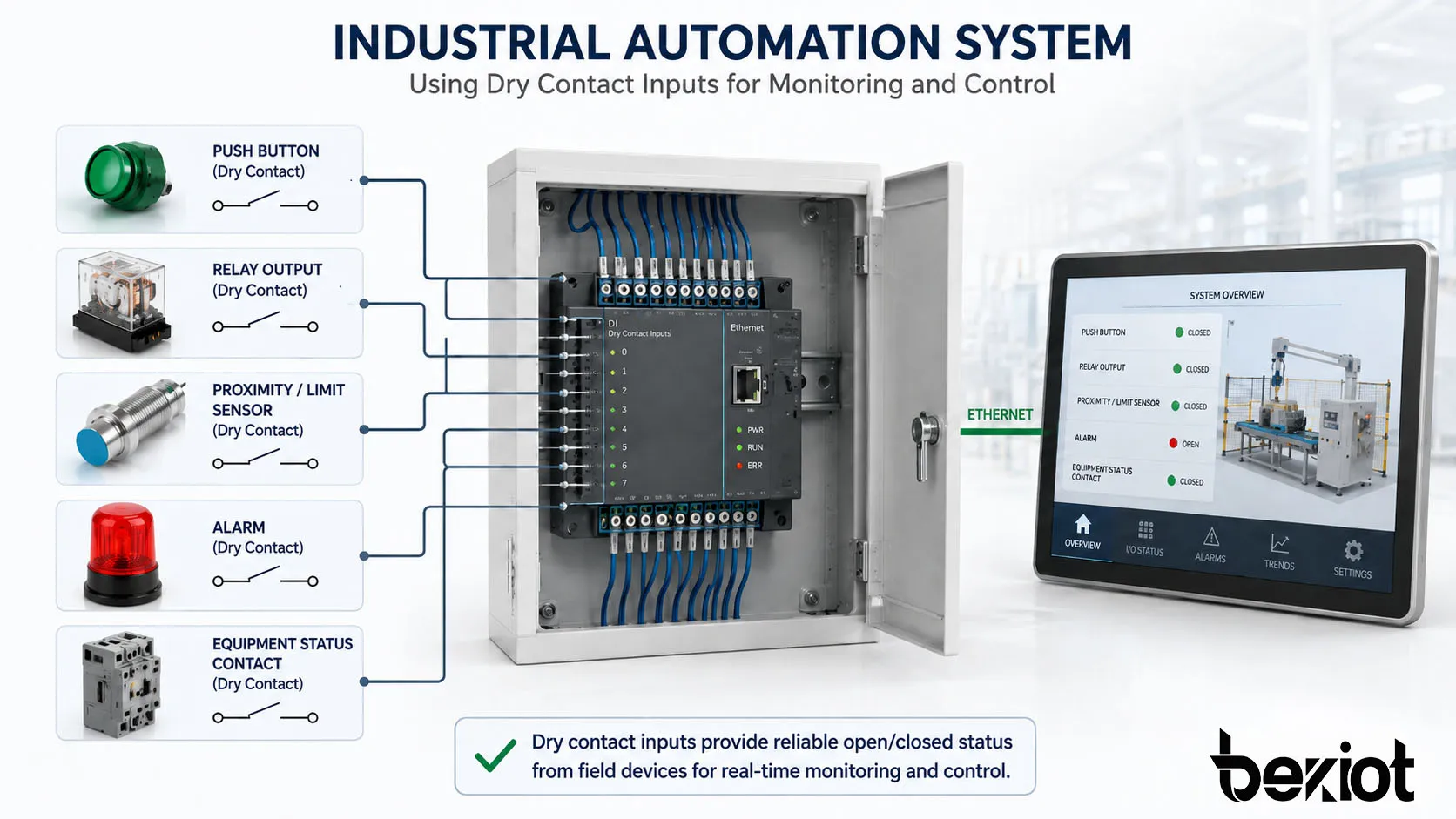

산업 환경에서 드라이 접점 입력은 기계 운전 상태, 고장 알람, 비상 정지 피드백, 리미트 스위치, 압력 스위치, 레벨 스위치, 온도 알람 릴레이 및 전력 시스템 상태 접점을 모니터링하는 데 자주 사용됩니다.

이러한 신호는 PLC, RTU, SCADA 게이트웨이, 산업용 컴퓨터 또는 원격 I/O 모듈에 연결될 수 있습니다. 수집된 후 시스템은 장비 상태를 표시하고, 알람을 트리거하며, 유지보수 이벤트를 기록하거나 자동 제어 로직을 지원할 수 있습니다.

빌딩 관리와 HVAC 시스템

빌딩 자동화에서 드라이 접점 입력은 팬 상태, 펌프 고장, 필터 알람, 누수 감지, 연기 댐퍼 피드백, 재실 스위치, 엘리베이터 상태, 출입문 위치 및 에너지 관리 신호에 사용될 수 있습니다.

많은 빌딩 장치가 여전히 릴레이 출력을 제공하기 때문에 드라이 접점 입력은 전통적인 전기기계식 장비를 최신 BMS 플랫폼에 연결하는 데 유용합니다. 모든 장치가 같은 통신 프로토콜을 지원하지 않아도 중앙 집중식 모니터링을 지원합니다.

보안, 출입 통제 및 알람 시스템

보안 시스템은 자석식 도어 접점, 동작 감지기 릴레이 출력, 패닉 버튼, 탬퍼 스위치, 침입 알람, 게이트 상태 및 출입 통제 이벤트 피드백에 드라이 접점 입력을 자주 사용합니다.

이러한 시스템에서는 응답 속도와 신뢰성이 중요합니다. 입력은 올바른 NO 또는 NC 로직으로 구성되어야 하며, 필요한 경우 배선은 우발적 분리, 간섭 또는 무단 조작으로부터 보호되어야 합니다.

통신, 알림 및 원격 제어

드라이 접점 입력은 물리적 이벤트를 통신 시스템에 연결할 수도 있습니다. 예를 들어 알람 릴레이는 IP 알림 게이트웨이, 페이징 컨트롤러, 음성 알람 시스템, SMS 모듈, 원격 모니터링 장치 또는 디스패치 플랫폼을 트리거할 수 있습니다.

이로 인해 드라이 접점 입력은 오래된 장비를 디지털 통신 워크플로에 연결해야 하는 프로젝트에서 유용합니다. 현장 장치의 단순한 릴레이 출력은 음성 통화, 방송 메시지, 시각 경보, 이벤트 로그 또는 원격 유지보수 티켓의 트리거가 될 수 있습니다.

시스템 설계자를 위한 이점

드라이 접점 입력의 가치는 기술적 단순성에만 있지 않습니다. 서로 다른 브랜드, 다른 세대의 장비, 다양한 제어 플랫폼을 실제적으로 통합할 수 있도록 도와줍니다.

장치 간 높은 호환성

드라이 접점 신호는 열림과 닫힘 상태에 기반하므로 여러 제품 범주에서 작동할 수 있습니다. 센서, 릴레이, 컨트롤러, 알람 패널 또는 기계 출력은 수신 시스템과 동일한 디지털 프로토콜을 사용할 필요가 없습니다.

이는 개조 프로젝트에서 특히 유용합니다. 통합업체는 모든 레거시 장비를 교체하는 대신 드라이 접점 입력 모듈을 사용하여 중요한 상태 신호를 수집하고 이를 새로운 관리 플랫폼으로 가져올 수 있습니다.

낮은 복잡성과 쉬운 유지보수

드라이 접점 배선은 많은 데이터 통신 인터페이스보다 이해하기 쉽습니다. 기술자는 기본 도구로 접점 상태를 테스트하고, 배선 연속성을 확인하며, 문제가 현장 장치, 케이블 또는 입력 모듈에서 발생했는지 식별할 수 있습니다.

유지보수 팀에게 이러한 단순성은 문제 해결 시간을 줄여 줍니다. 또한 각 입력 지점을 “펌프 고장”, “문 열림”, “알람 활성”, “수동 호출 버튼”처럼 물리적 기능에 따라 라벨링할 수 있어 문서화도 쉬워집니다.

신뢰성 있는 이벤트 트리거

배선, 접점 정격, 입력 설정이 올바르게 설계되어 있다면 드라이 접점 입력은 신뢰성 있는 이벤트 트리거에 적합합니다. 단순한 조건만 감지하면 될 때 복잡한 소프트웨어 통신을 피할 수 있습니다.

중요 응용에서는 차폐 케이블, 서지 보호, 감시 루프, 적절한 접지, 디바운스 설정 및 명확한 유지보수 절차를 통해 신뢰성을 높일 수 있습니다.

드라이 접점 입력과 웻 접점 입력 비교

드라이 접점과 웻 접점의 주요 차이는 현장 신호가 전압을 제공하는지 여부입니다. 드라이 접점은 전압을 제공하지 않고 회로를 열거나 닫기만 합니다. 웻 접점 입력은 12V DC, 24V DC 또는 다른 정격 신호 레벨과 같은 능동 전압 신호를 외부 장치로부터 받습니다.

이 차이는 설치 시 중요합니다. 장치가 이를 위해 설계되지 않은 경우 전원이 있는 웻 신호를 드라이 접점 입력에 연결하면 입력 회로가 손상될 수 있습니다. 마찬가지로 드라이 릴레이 접점을 웻 접점 입력에 연결해도 입력 회로가 올바른 전원에서 필요한 전압을 받지 못하면 작동하지 않을 수 있습니다.

선정 및 구축 시 참고 사항

적합한 드라이 접점 입력 모듈 선택은 적용 환경, 입력 포인트 수, 배선 거리, 응답 시간, 감시 요구 사항 및 통합 플랫폼에 따라 달라집니다. 단순한 실내 스위치는 기본 입력 단자만 필요할 수 있지만, 산업 및 실외 시스템은 더 강한 보호가 필요할 수 있습니다.

배선 전 입력 사양 확인

설치 전에 입력이 실제로 드라이 접점인지, 웻 접점인지, 또는 구성 가능한 타입인지 확인해야 합니다. 매뉴얼에는 입력 전압, 감지 전류, 절연 방식, 최대 케이블 길이, 단자 유형, 지원되는 NO 또는 NC 로직, 권장 배선도가 명시되어야 합니다.

타사 장비에 연결할 때는 출력 측 릴레이 접점 정격도 확인해야 합니다. 드라이 접점 입력은 일반적으로 작은 감지 전류를 사용하지만 릴레이 접점은 여전히 입력 회로와 운용 환경에 적합해야 합니다.

노이즈, 거리, 환경 고려

긴 케이블 구간, 주변 모터, 고전압 전력선, 낙뢰 노출 및 산업 전자기 간섭은 신호 신뢰성에 영향을 줄 수 있습니다. 차폐 케이블, 전원 배선과의 분리, 서지 보호 및 적절한 접지는 안정성 향상에 도움이 됩니다.

실외 또는 열악한 환경에서는 방수 접속함, 부식 방지 단자, 케이블 글랜드 및 정기 점검이 필요할 수 있습니다. 안전 관련 시스템에서는 배선을 명확하게 문서화하고 예정된 유지보수의 일부로 테스트해야 합니다.

각 입력을 명확한 시스템 동작에 매핑

드라이 접점 입력은 수신 시스템이 해당 신호로 무엇을 해야 하는지 알고 있을 때만 유용합니다. 각 입력에는 명확한 이름, 이벤트 로직, 알람 우선순위, 알림 규칙, 리셋 방법 및 유지보수 절차가 있어야 합니다.

예를 들어 “문 강제 개방” 입력은 보안 알람을 트리거할 수 있고, “펌프 고장” 입력은 유지보수 담당자에게 알릴 수 있습니다. “수동 비상 버튼” 입력은 즉시 에스컬레이션, 이벤트 기록, 영상 또는 공공 방송 시스템과의 연동이 필요할 수 있습니다.

피해야 할 일반적인 설계 실수

흔한 실수 중 하나는 모든 디지털 입력이 같다고 가정하는 것입니다. 드라이 접점 입력, 웻 접점 입력, 아날로그 입력, 펄스 입력 및 통신 인터페이스는 서로 다른 목적을 가집니다. 잘못된 입력 유형을 사용하면 감지가 불안정해지거나 장비가 손상될 수 있습니다.

또 다른 실수는 접점 로직을 무시하는 것입니다. 상시 개방과 상시 폐쇄 설정이 반대로 되어 있으면 시스템은 정상 운전 중 알람을 표시하거나 실제 이벤트를 감지하지 못할 수 있습니다. 인수인계 전에 명확한 라벨링과 시운전 테스트가 필요합니다.

또한 드라이 접점 개념을 과도하게 사용하지 않는 것도 중요합니다. 상세한 장치 데이터가 필요한 경우 드라이 접점 입력을 전원 출력, 부하 드라이버 또는 적절한 통신 프로토콜의 대체물로 사용해서는 안 됩니다. 단순한 상태 및 이벤트 감지에 가장 적합합니다.

FAQ

드라이 접점 입력은 릴레이 입력과 같은가요?

두 개념은 밀접하게 관련되어 있지만 항상 동일하지는 않습니다. 드라이 접점 입력은 릴레이 접점 신호를 받는 경우가 많지만, 스위치, 버튼, 자석 접점 또는 기타 무전압 접점의 신호도 받을 수 있습니다. 핵심 요구 사항은 입력이 이를 수용하도록 설계된 경우가 아니라면 연결된 접점이 외부 전압을 인가하지 않아야 한다는 것입니다.

24V DC를 드라이 접점 입력에 직접 연결할 수 있나요?

장치 매뉴얼에 해당 입력이 그 전압을 수용하거나 웻 접점 동작을 지원한다고 명확히 표시된 경우에만 가능합니다. 많은 드라이 접점 입력은 무전압 접점 전용으로 설계되어 있습니다. 드라이 전용 입력에 24V DC를 인가하면 회로가 손상될 수 있습니다.

상시 개방과 상시 폐쇄 드라이 접점 배선의 차이는 무엇인가요?

상시 개방 배선은 접점이 기본 상태에서 열려 있고 이벤트가 발생하면 닫히는 것을 의미합니다. 상시 폐쇄 배선은 접점이 기본 상태에서 닫혀 있고 이벤트가 발생하면 열리는 것을 의미합니다. 올바른 선택은 적용 분야, 페일세이프 요구 사항 및 알람 로직에 따라 달라집니다.

드라이 접점 입력은 어디에서 가장 많이 사용되나요?

PLC 시스템, 빌딩 자동화, 알람 패널, 출입 통제, HVAC 장비, 산업 기계, 펌프 스테이션, 원격 모니터링 시스템, 비상 버튼 및 알림 게이트웨이에 흔히 사용됩니다. 단순한 열림 또는 닫힘 상태를 모니터링해야 할 때 특히 유용합니다.

드라이 접점 입력은 데이터 통신을 지원하나요?

아니요. 드라이 접점 입력은 접점 상태만 감지합니다. 온도 값, 장치 진단, 사용자 정보 또는 네트워크 메시지와 같은 상세 데이터는 전송할 수 없습니다. 상세한 데이터 교환에는 일반적으로 Modbus, BACnet, SIP, MQTT, Ethernet/IP 또는 기타 통신 방식이 필요합니다.
