수위 값은 운영자에게 무슨 일이 일어나고 있는지 알려주고, 라이브 비디오는 왜 그런 일이 발생하는지 이해하는 데 도움을 줍니다. 스마트 수자원 모니터링 프로젝트에서 두 가지를 동일한 화면에 표시하면 제어실 팀이 비정상적인 판독값을 확인하고, 주변 조건을 검사하며, 경보가 즉각적인 조치를 필요로 하는지 결정하는 더 빠른 방법을 얻을 수 있습니다. 실용적인 아키텍처는 측정을 위해 레이더 센서를, 시각적 맥락을 위해 기존 카메라를, 두 소스를 동기화하기 위해 비디오 통합 플랫폼을 사용합니다. 이는 단일 장치가 모든 작업을 수행하도록 요구하는 것을 피하고, 조직이 사용 가능한 CCTV 네트워크를 교체하지 않고도 모니터링을 업그레이드할 수 있도록 합니다.

측정값과 이미지가 함께 표시되어야 하는 이유

수문 원격 측정과 비디오 감시는 종종 별도의 시스템으로 구축됩니다. 원격 측정 페이지는 현재 수위를 표시하고, CCTV 플랫폼은 강, 저수지, 수문 또는 배수로를 표시합니다. 경보가 발생하면 운영자는 애플리케이션을 전환하고, 올바른 카메라를 찾고, 두 타임라인을 비교해야 합니다. 이러한 지연은 일상 업무 중에는 작지만, 폭우, 급격한 수위 변화 또는 발전하는 홍수 이벤트 중에는 중요합니다.

동기화된 오버레이는 현재 수위 값, 측정 시간 및 상태를 관련 라이브 스트림에 직접 배치합니다. 이미지는 부유물, 막힌 수로, 표면 난류, 손상된 구조물 또는 숫자만으로는 설명할 수 없는 유지보수 활동을 드러낼 수 있습니다. 한편, 센서 값은 운영자가 압축된 이미지에서 수위계 판독값을 추정하는 데 의존하지 않는 반복 가능한 측정값을 제공합니다.

목표는 비디오를 추가 텍스트로 장식하는 것이 아닙니다. 측정, 시각적 확인 및 사건 처리가 동일한 사이트 ID 및 시간 참조를 공유하는 하나의 운영 뷰를 만드는 것입니다. 동일한 모델은 해당 데이터 소스를 사용할 수 있을 때 유속, 유량 및 강수량도 표시할 수 있습니다.

표시되는 양도 정확하게 정의되어야 합니다. 수심, 수위 및 고도는 관련되어 있지만 상호 교환할 수 없습니다. 프로젝트는 값이 화면에 도달하기 전에 기준 데이텀, 공학 단위, 센서 오프셋 및 반올림 규칙을 식별해야 합니다. 운영이 빠르게 변화하는 조건에 의존하는 경우, 뷰에는 상승률 및 짧은 추세 지표를 별도의 계산된 필드로 포함할 수 있습니다. 이러한 계산은 소스 간격과 품질 상태를 유지하여 운영자가 불완전한 샘플에서 생성된 결과와 확인된 추세를 구별할 수 있도록 해야 합니다.

수위 판독값에 적합한 소스 선택

비디오 분석이 적절한 경우

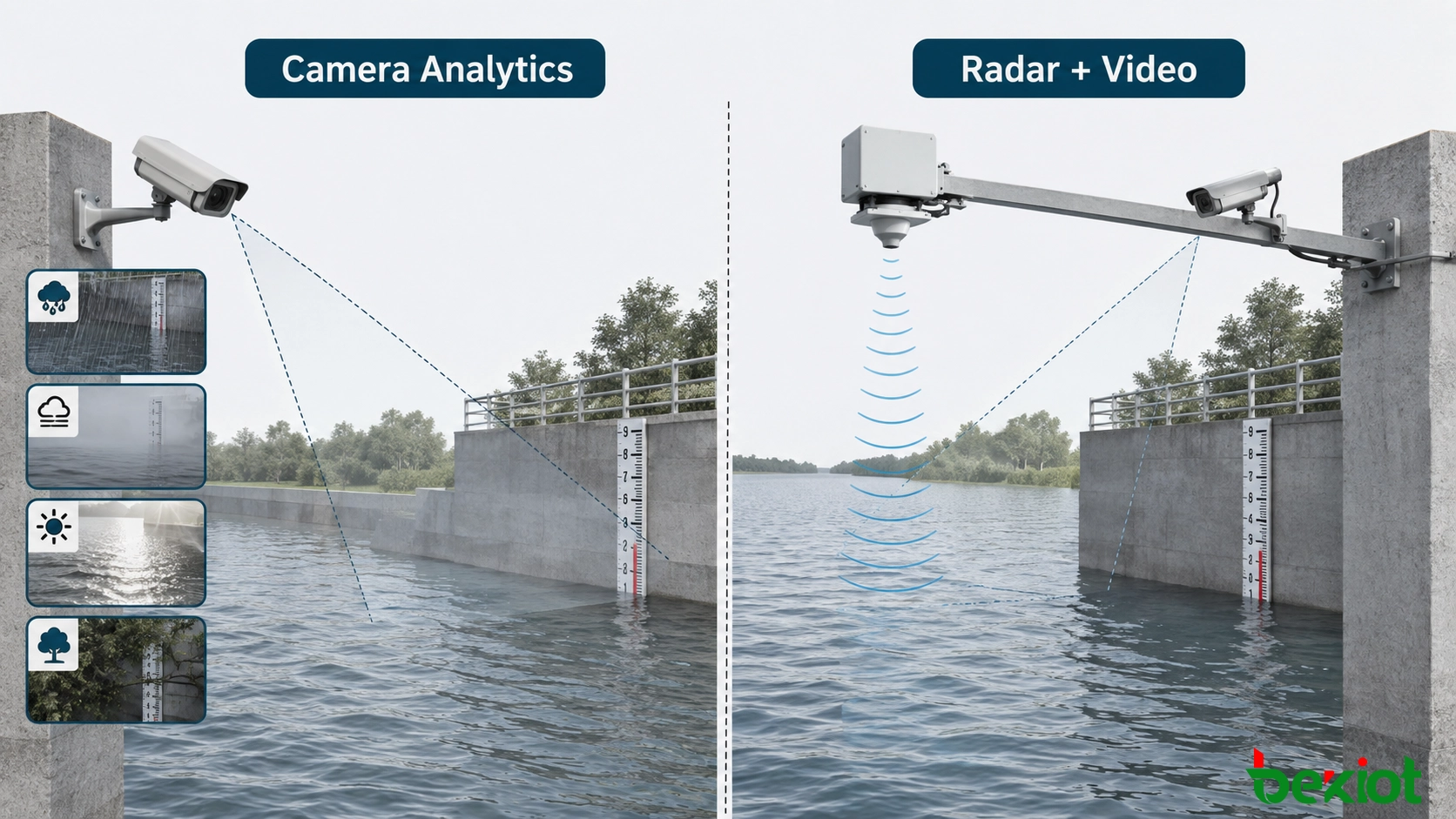

카메라는 이미지에서 수위계, 수선 또는 기타 보정된 참조점을 찾아 수위를 추정할 수 있습니다. 이 접근 방식은 장면과 계산된 결과를 자연스럽게 결합합니다. 안정적인 시점, 제어된 조명, 가시적인 참조점 및 잘 테스트된 이미지 분석 모델이 있는 사이트에서 유용할 수 있습니다.

제약 조건을 신중하게 평가해야 합니다. 비, 안개, 눈부심, 어둠, 물보라, 식생, 쓰레기 및 렌즈 오염은 참조점을 가리거나 이미지 품질을 변경할 수 있습니다. 좁은 수로나 불규칙한 지형은 카메라가 필요한 각도를 달성하지 못하게 할 수 있습니다. 신뢰할 수 있는 해석에는 상당한 처리, 모델 조정 및 사이트별 검증이 필요할 수도 있습니다. 이러한 약점은 악천후 시 가장 중요하며, 바로 신뢰할 수 있는 판독값이 가장 가치 있는 때입니다.

비접촉식 레이더가 종종 기본 계측기인 이유

레이더 수위 센서는 설치 위치와 수면 사이의 거리를 측정한 다음, 그 거리를 사이트 데이텀을 기준으로 한 수위로 변환합니다. 비접촉식이므로 센서가 물에 잠기지 않으며 퇴적물과 부유물로 인한 오염이나 손상에 덜 노출됩니다. 또한 카메라만 사용한 측정보다 일광 및 시각적 선명도에 덜 의존하므로 강, 저수지, 운하 및 도시 배수 현장의 연속 모니터링에 적합합니다.

레이더는 우수한 공학 설계를 대체하지 않습니다. 장착 기하학, 측정 풋프린트, 교량 진동, 장애물, 파도, 난류, 기준 데이텀 정확도, 전원 및 통신 모두 결과에 영향을 미칠 수 있습니다. 각 설치에는 여전히 측량, 시운전 점검 및 승인된 참조값과의 정기적인 비교가 필요합니다. 이 솔루션에서의 실제적인 한계는 다릅니다. 즉, 계측기는 일반적으로 현장 조건에 대한 시각적 설명이 아닌 데이터 값을 제공합니다.

동기화된 데이터 및 비디오 경로 구축

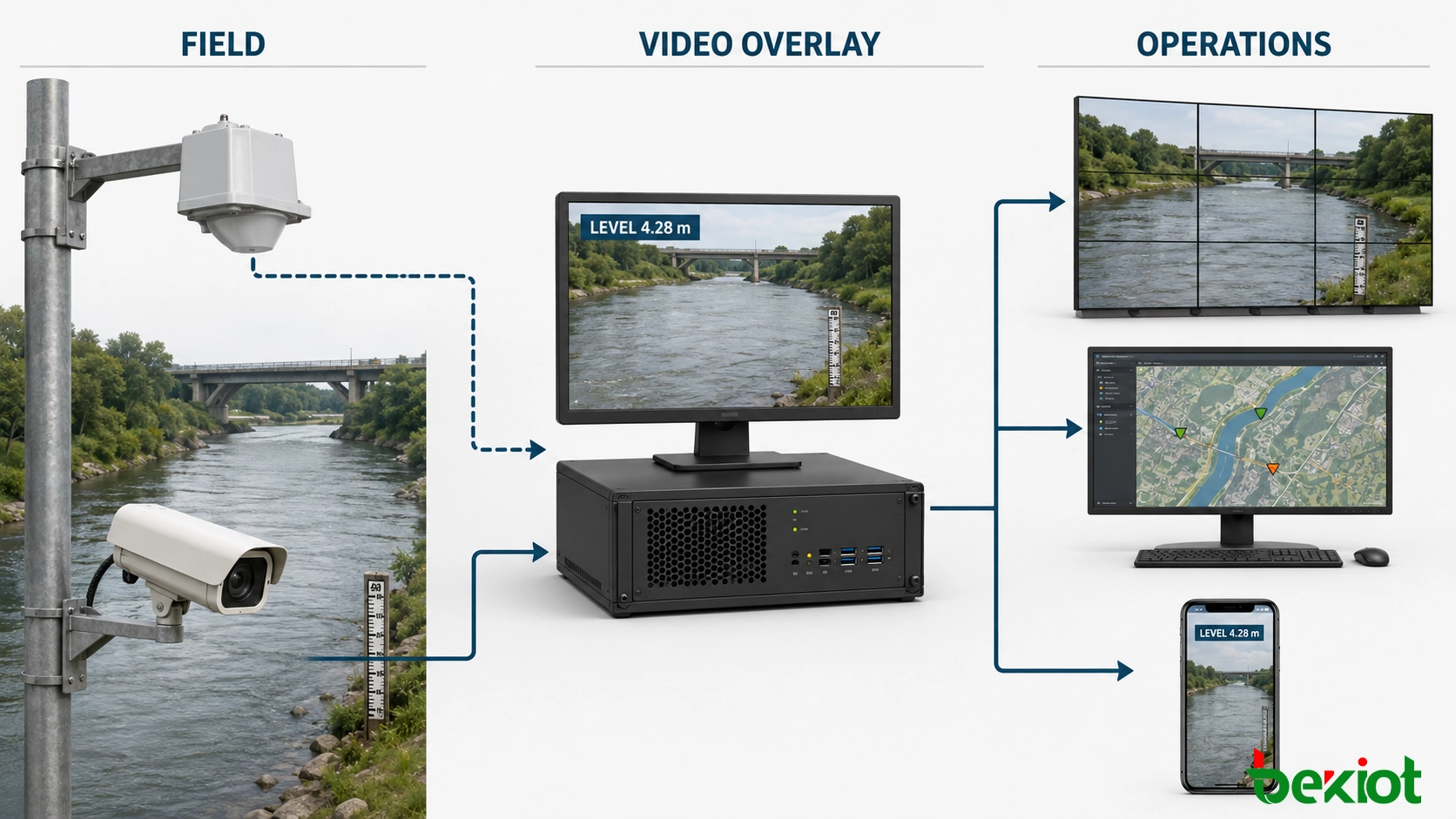

통합 계층은 현장 장치와 운영자가 사용하는 애플리케이션 사이에 위치합니다. 사용 가능한 원격 측정 네트워크를 통해 레이더 판독값을 수신하고 해당 카메라 스트림을 수집합니다. 사이트 맵은 각 센서를 하나 이상의 카메라에 연결하여 잘못된 값이 잘못된 장면에 표시되지 않도록 합니다.

1. 측정값 획득. 수위를 소스 ID, 타임스탬프, 공학 단위 및 품질 또는 통신 상태와 함께 수집합니다.

2. 데이터 정규화. 원래 값과 소스 시간을 유지하면서 현장 메시지를 일관된 내부 형식으로 변환합니다.

3. 라이브 카메라 수집. 지원되는 인터페이스를 통해 기존 카메라, 녹화기 또는 비디오 관리 시스템에 연결합니다.

4. 소스 바인딩. 모니터링 사이트, 센서, 카메라, 데이텀 및 경보 규칙 간의 명시적 관계를 유지합니다.

5. 운영자 뷰 구성. 이미지의 중요한 부분을 가리지 않으면서 값, 단위, 타임스탬프 및 데이터 품질 상태를 포함하는 읽기 가능한 오버레이를 추가합니다.

6. 배포 및 기록. 원본 센서 기록과 필요한 경우 수정되지 않은 비디오를 보존하면서 결합된 뷰를 승인된 애플리케이션에 전달합니다.

데이터 출처는 이 경로 전체에 걸쳐 가시적으로 유지되어야 합니다. 정규화된 레코드는 원본 장치 식별자, 소스 타임스탬프, 수신 타임스탬프, 단위, 품질 코드 및 변환 규칙을 유지해야 합니다. 현장 통신이 간헐적인 경우 에지 게이트웨이는 측정값을 버퍼링하고 복구 후 전달할 수 있지만, 지연된 레코드는 라이브로 표시되지 않고 기록으로 표시되어야 합니다. 이는 네트워크 지연이 강이나 저수지의 갑작스러운 변화로 오인되는 것을 방지합니다.

출력 방법은 대상과 일치해야 합니다. RTSP는 실시간 미디어 전달을 설정하고 제어하는 데 일반적으로 사용되며, WebRTC는 낮은 대기 시간의 브라우저 보기 및 상호 작용이 필요할 때 적합합니다. RTMP, HLS 및 HTTP-FLV는 적절한 환경에서 기여 또는 웹 배포를 지원할 수 있습니다. SIP는 호환되는 통신 또는 디스패치 시스템과 세션 및 시그널링 통합을 제공할 수 있습니다. 프로토콜 지원만으로는 상호 운용성이 보장되지 않습니다. 코덱, 인증, 대기 시간, 암호화, 브라우저 및 방화벽 요구 사항도 테스트되어야 합니다.

비디오 처리 용량은 동시 스트림, 해상도, 프레임 속도, 코덱 및 트랜스코딩 필요성에 따라 결정되어야 합니다. 호환되는 스트림을 통과시키는 것은 일반적으로 디코딩 및 재인코딩보다 리소스를 덜 소비하고 지연을 덜 발생시킵니다. 적응형 서브스트림은 모바일 사용자에게 서비스를 제공할 수 있으며, 고품질 소스는 증거 및 제어실 디스플레이에 계속 사용할 수 있습니다.

이 아키텍처는 제어실 비디오 월, GIS 기반 "원맵" 인터페이스, 디스패치 콘솔, 브라우저 대시보드 또는 모바일 애플리케이션을 공급할 수 있습니다. 설치된 카메라를 재사용하면 현장 작업이 줄어들고 이전 CCTV 투자가 보호되며, 측정 정확도는 전용 수문 센서와 그 설치의 책임으로 남습니다.

화면 값을 사건 처리 워크플로우로 전환

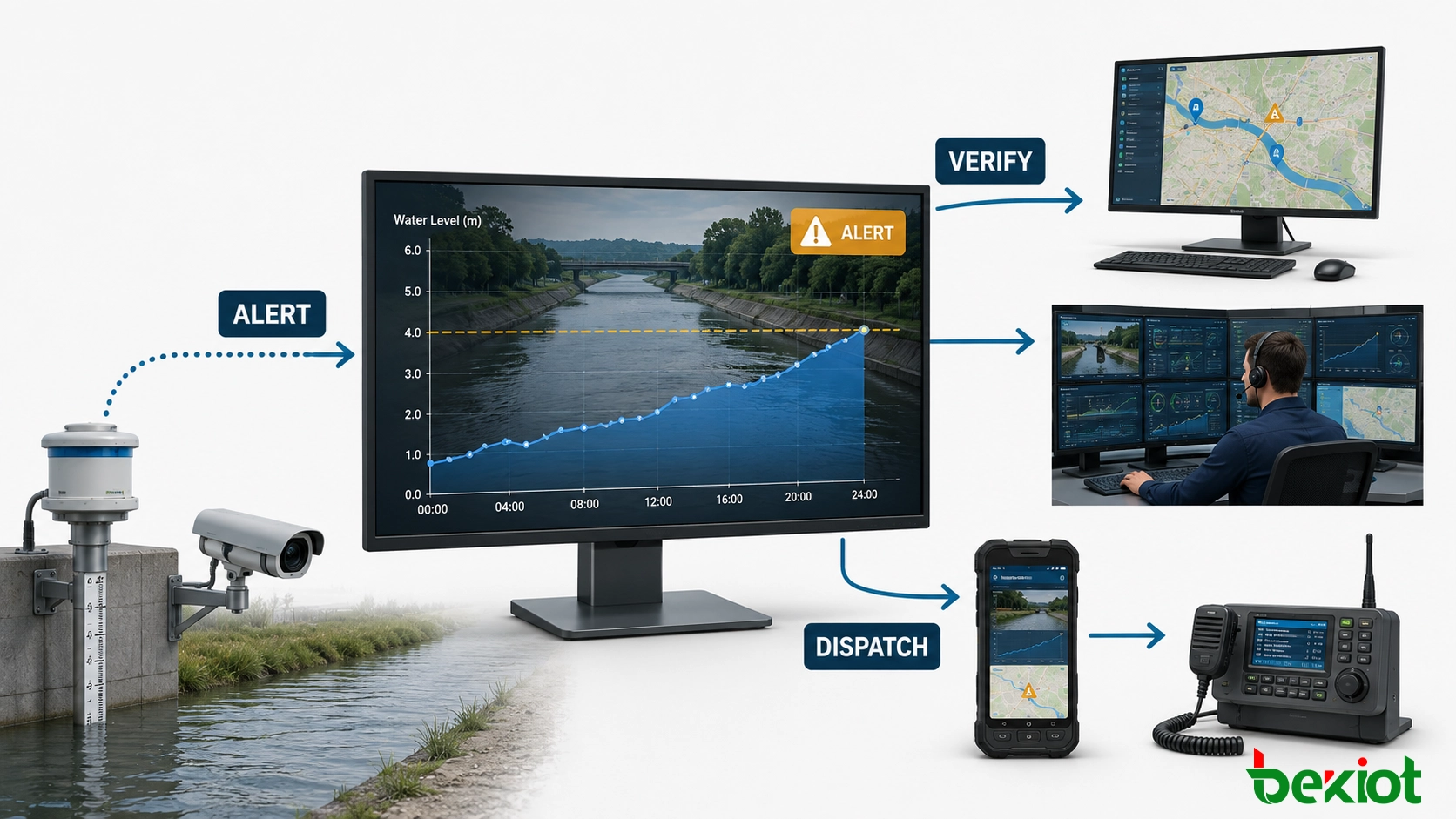

가장 큰 운영상의 이점은 오버레이를 경보 처리에 연결하는 데서 비롯됩니다. 직원에게 모든 채널을 지속적으로 감시하도록 요구하는 대신, 플랫폼은 구성된 임계값을 평가하고 조건이 충족될 때 관련 장면을 표시합니다. 경고 및 위험 수준은 승인된 현장 계획을 기반으로 해야 하며, 수면이 경계 주변에서 움직일 때 반복 경보를 방지하기 위해 히스테리시스 또는 지속성 규칙을 적용해야 합니다.

일반적인 이벤트는 관련 카메라를 열고, 현재 판독값을 강조하고, 사건 기록을 시작하고, 당직 팀에 알릴 수 있습니다. 주변 시스템에 따라 알림은 제어실 데스크톱, 모바일 애플리케이션, 전화 워크플로우 또는 무선 디스패치 인터페이스를 통해 전달될 수 있습니다. 에스컬레이션 규칙은 확인되지 않은 경보를 다른 역할로 라우팅할 수 있습니다. 모든 작업은 기록되어야 하며, 관리자는 값이 변경된 시기, 운영자가 본 내용 및 대응이 어떻게 진행되었는지 재구성할 수 있어야 합니다.

원래 측정값을 숨기지 않고 조건을 결합함으로써 더 신뢰할 수 있는 결정을 내릴 수 있습니다. 높은 수위 임계값은 경고를 생성할 수 있으며, 지속적인 상승률, 상류 강우량 또는 두 번째 모니터링 지점은 우선 순위를 높입니다. 운영자는 어떤 조건이 이벤트를 트리거했고 어떤 규칙이 심각도를 변경했는지 확인할 수 있어야 합니다.

표시된 상태는 현재 측정값과 오래된 측정값을 구별해야 합니다. 원격 측정 링크가 실패하면 마지막으로 알려진 값이 라이브인 것처럼 계속 표시되어서는 안 됩니다. 명확한 "데이터 없음" 또는 "마지막 업데이트" 상태는 시각적으로 설득력 있지만 오래된 숫자보다 안전합니다. 비디오와 센서 채널도 독립적으로 실패해야 합니다. 카메라 손실이 원격 측정을 지우지 않아야 하며, 원격 측정 손실이 원래 비디오 서비스를 중단시키지 않아야 합니다.

외관이 아닌 증거를 중심으로 시운전 계획

성공적인 데모만으로는 충분하지 않습니다. 배포된 시스템은 표시된 숫자가 올바른 센서에 속하고, 올바른 데이텀을 나타내며, 정상 작동 및 네트워크 중단 중에 비디오와 정렬된 상태를 유지함을 증명해야 합니다. 인계 전에 프로젝트 팀은 다음 항목을 확인해야 합니다:

• 현장 식별: 센서 ID, 카메라 ID 및 지도 위치가 승인된 자산 등록부와 일치합니다.

• 기준 데이텀: 레이더 장착 기준과 표시된 고도 또는 깊이가 운영자가 기대하는 단위와 데이텀을 사용합니다.

• 시간 동기화: 게이트웨이, 센서, 녹화기 및 애플리케이션 서버가 제어된 시간 소스를 사용하고 소스 타임스탬프를 보존합니다.

• 측정 품질: 판독값이 대표적인 수위 조건에서 허용된 참조값과 비교하여 확인됩니다.

• 비디오 사용성: 뷰가 오버레이가 중요한 증거를 가리지 않으면서 주야간으로 관련 수로, 둑, 수문 또는 구조물을 보여줍니다.

• 경보 동작: 임계값, 지속성, 확인, 에스컬레이션 및 복구 규칙이 의도된 운영 응답을 생성합니다.

• 네트워크 성능: 대역폭, 종단 간 지연, 패킷 손실 및 재연결 동작이 현실적인 부하에서 테스트됩니다.

• 증거 보존: 원본 측정값, 소스 비디오, 파생 스트림, 경보 기록 및 운영자 작업이 조직의 보존 정책을 따릅니다.

• 접근 제어: 보기, 구성, 확인 및 내보내기 권한이 직무 역할에 따라 분리됩니다.

• 유지보수: 청소, 검사, 데이텀 점검, 구성 백업 및 오류 대응 책임이 문서화됩니다.

가용성과 사이버 보안은 운영 요구 사항으로 처리되어야 합니다. 센서 게이트웨이, 카메라 및 서버는 별도의 자격 증명, 최소 권한 계정 및 제어된 네트워크 영역을 사용해야 합니다. 원격 관리는 암호화되고 기록되어야 합니다. 중요 현장의 경우 중복 전원, 저장 후 전달 원격 측정 및 보조 처리 노드가 필수 서비스를 유지할 수 있습니다. 복구 테스트는 재연결 및 중단 중에 축적된 데이터의 정확성을 확인해야 합니다.

최종 설계는 감사 가능성이 중요한 곳에서는 원시 소스를 사용 가능하게 유지해야 합니다. 합성 비디오는 빠른 이해에 탁월하지만 유일한 기록이 되어서는 안 됩니다. 소스 원격 측정과 원본 비디오를 보존하면 시간 차이를 조사하고, 오버레이 구성을 수정하고, 증거를 변경하지 않고 이벤트를 재현할 수 있습니다.

자주 묻는 질문

센서와 비디오 타임스탬프는 어떻게 정렬해야 합니까?

공통 네트워크 시간 소스를 사용하고, 타임스탬프를 UTC로 저장하며, 현장 장치에서 보고한 시간을 사용 가능한 경우 유지합니다. 플랫폼은 허용 가능한 오프셋을 정의하고 이를 초과하는 소스에 플래그를 지정해야 합니다. 동기화는 초기 설정 중뿐만 아니라 재시작 및 통신 중단 후에도 테스트되어야 합니다.

오버레이를 추가하면 원본 녹화가 변경됩니까?

반드시 그렇지는 않습니다. 견고한 설계는 원본 카메라 스트림 또는 녹화를 유지하고 별도의 파생 뷰를 생성하거나 오버레이 정보를 관련 메타데이터로 저장합니다. 이는 운영자에게 편리한 결합된 디스플레이를 제공하면서 증거 무결성을 보호합니다.

센서 업데이트가 중단되면 어떻게 해야 합니까?

정의된 간격 후에 값은 오래되었거나 사용 불가능한 상태로 전환되어야 합니다. 화면은 마지막 업데이트 시간을 표시하고, 시각적 상태를 변경하고, 통신 또는 장치 상태 경보를 생성해야 합니다. 마지막 유효 판독값은 현재 측정값으로 표시되어서는 안 됩니다.

하나의 수위 센서를 여러 카메라에 연결할 수 있습니까?

예. 광각 뷰, 근접 뷰 및 하류 뷰 모두 동일한 측정 지점에 유용한 맥락을 제공할 수 있습니다. 구성은 하나의 기본 장면을 식별하고 각 추가 뷰를 명확하게 레이블링하여 운영자가 관계를 이해할 수 있도록 해야 합니다.

사후 검토에 유용한 기록은 무엇입니까?

원시 원격 측정 시리즈, 장치 품질 상태, 원본 비디오, 결합된 사건 클립, 경보 전환, 알림, 확인 및 구성 변경 이력을 보관하십시오. 함께 이러한 기록은 물리적 이벤트와 시스템의 운영 응답을 모두 보여줍니다.
