VHF 무전기는 항공, 해상 통신, 항만, 공장, 노천 채굴, 산불 예방, 현장 작업 및 산업용 통제 환경에서 여전히 널리 사용됩니다. 많은 조직이 IP 기반 지휘 플랫폼으로 업그레이드하고 있지만, 기존 VHF 무선 네트워크는 개방된 지역에서 직접적이고 신뢰할 수 있으며 익숙한 PTT(Push-to-Talk) 통신을 제공하기 때문에 종종 가치가 있습니다. 실질적인 문제는 이러한 무전기를 즉시 교체해야 하는지 여부가 아니라, 원래의 장점을 잃지 않으면서 어떻게 최신 지휘 및 통제 시스템에 연결할 수 있는지입니다.

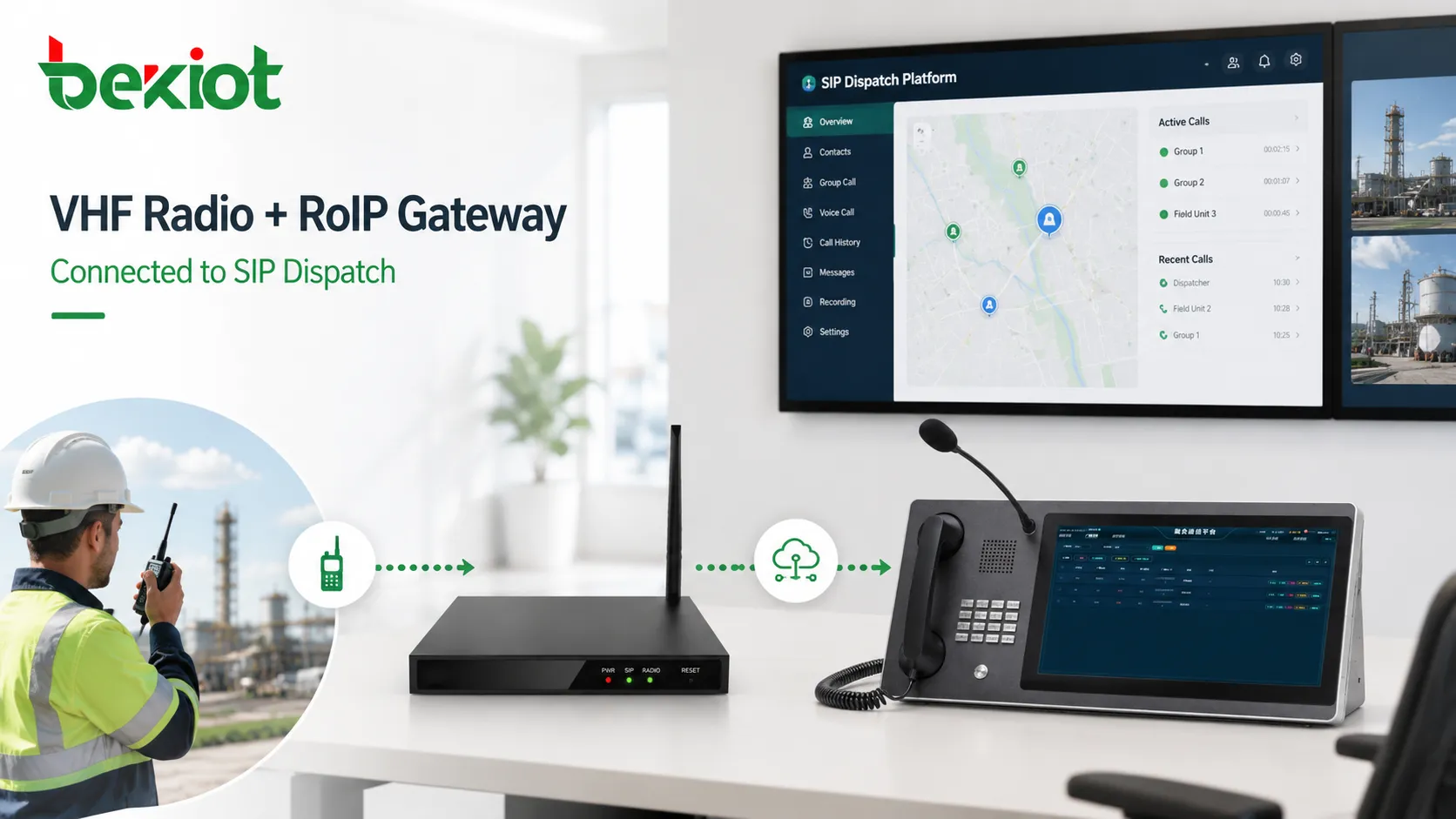

잘 설계된 통합 솔루션은 RoIP 게이트웨이, 맞춤형 무선 인터페이스 케이블, SIP 기반 통신 변환, 통제 콘솔 액세스, 녹음 및 선택적 광대역 PTT 상호 연결을 사용합니다. 이를 통해 기존 VHF 무전기는 더 넓은 통신 환경의 일부가 되어, 운영자가 하나의 플랫폼에서 무선 사용자, IP 단말기, SIP 전화, 광대역 PTT 사용자 및 제어실 직원을 통제할 수 있습니다.

관련 제품: Becke 지휘 및 통제 시스템

현장 통신에서 VHF가 여전히 중요한 이유

VHF는 Very High Frequency(초단파)의 약자입니다. 30MHz에서 300MHz 주파수 대역에서 작동하며, 텔레비전 방송, FM 라디오 방송, 아마추어 무선, 항공, 해상 통신 및 산업용 양방향 무선 애플리케이션에 널리 사용됩니다. 많은 실외 및 지역 통신 시나리오에서 VHF는 전파 특성이 고주파 시스템과 다르기 때문에 여전히 유용합니다.

VHF 무선 신호는 일반적으로 가시선 패턴으로 전파됩니다. 가시 또는 준가시 커버리지 영역 내에서 시티 레벨, 지역, 산업 및 현장 서비스 애플리케이션에 명확한 로컬 통신을 제공할 수 있습니다. UHF와 같은 고주파 신호와 비교할 때 VHF는 나무, 가벼운 구조물 또는 저밀도 건물과 같은 가벼운 장애물을 통과할 때 종종 더 나은 성능을 보입니다. 그러나 신호가 큰 장애물, 언덕, 밀집된 건물 또는 복잡한 지형을 만나면 감쇠와 반사가 발생할 수 있습니다.

이로 인해 VHF는 개방형 및 반개방형 환경에 특히 적합합니다. 항공, 해양 작업, 공장 부지, 항만, 야외 저장소, 노천 광산, 산불 모니터링, 긴급 현장 작업 및 야외 탐사 팀은 무선 네트워크가 간단하고 직접적이며 장기간 사용을 통해 입증되었기 때문에 계속해서 VHF에 의존하는 경우가 많습니다.

개방 지역에서의 거리 이점

VHF 무전기가 여전히 사용되는 중요한 이유 중 하나는 통신 거리입니다. 장애물이 제한된 개방 지역에서 VHF 무전기는 안테나 높이, 송신 출력, 지형, 무선 구성 및 환경 조건에 따라 수십 킬로미터에서 100킬로미터 이상의 통신을 지원할 수 있습니다. 신호 경로가 깨끗하면 VHF는 많은 근거리 무선 시스템보다 안정적인 장거리 음성 통신을 더 쉽게 유지할 수 있습니다.

이것이 VHF가 모든 커버리지 문제를 해결할 수 있다는 의미는 아닙니다. 산, 밀집된 건물, 터널, 지하 지역, 대형 강철 구조물 및 복잡한 산업 시설은 커버리지를 감소시킬 수 있습니다. 따라서 지휘 시스템 통합은 무전기 자체뿐만 아니라 안테나 배치, 중계기 설계, 게이트웨이 위치, 네트워크 백홀, 통제실 액세스 및 비상 대체 방법도 고려해야 합니다.

실제 프로젝트에서 목표는 기존 VHF 커버리지 이점을 유지하면서 IP 통제 기능을 추가하는 것입니다. VHF 무전기는 계속해서 현장 사용자에게 서비스를 제공하는 반면, 지휘 센터는 중앙 집중식 제어, 녹음, 원격 액세스 및 다중 시스템 조정을 확보합니다.

고립된 무선 네트워크의 문제점

많은 VHF 시스템은 독립적인 무선 네트워크로 구축되었습니다. 현장 사용자는 서로 통화할 수 있지만, 시스템은 기업 지휘 플랫폼, IP 통제 콘솔, 비상 통신 시스템, 비디오 플랫폼, 광대역 PTT 네트워크 또는 사무실 통신 시스템과 연결되지 않을 수 있습니다. 이러한 분리는 운영 효율성을 제한합니다.

예를 들어, 제어실 운영자는 통제 콘솔 대신 물리적 무선 마이크를 사용해야 할 수 있습니다. 원격 관리 센터는 VHF 사용자와 직접 통화하지 못할 수 있습니다. 무선 음성은 다른 통제 기록과 함께 녹음되지 않을 수 있습니다. 광대역 PTT 사용자는 기존 VHF 무선 사용자와 통신하지 못할 수 있습니다. 사고가 발생하면 팀은 무선 장치, 전화, 비디오 시스템 및 통제 소프트웨어 사이를 전환해야 할 수 있습니다.

VHF 무전기를 지휘 및 통제 시스템에 연결하면 이러한 분할이 해결됩니다. 무선 채널은 통제 플랫폼에서 액세스 가능한 통신 리소스가 됩니다. 운영자는 다른 음성 및 통제 리소스와 함께 무선 통신을 호출, 모니터링, 녹음, 조정 및 관리할 수 있습니다.

게이트웨이 기반 방식이 실용적인 경로

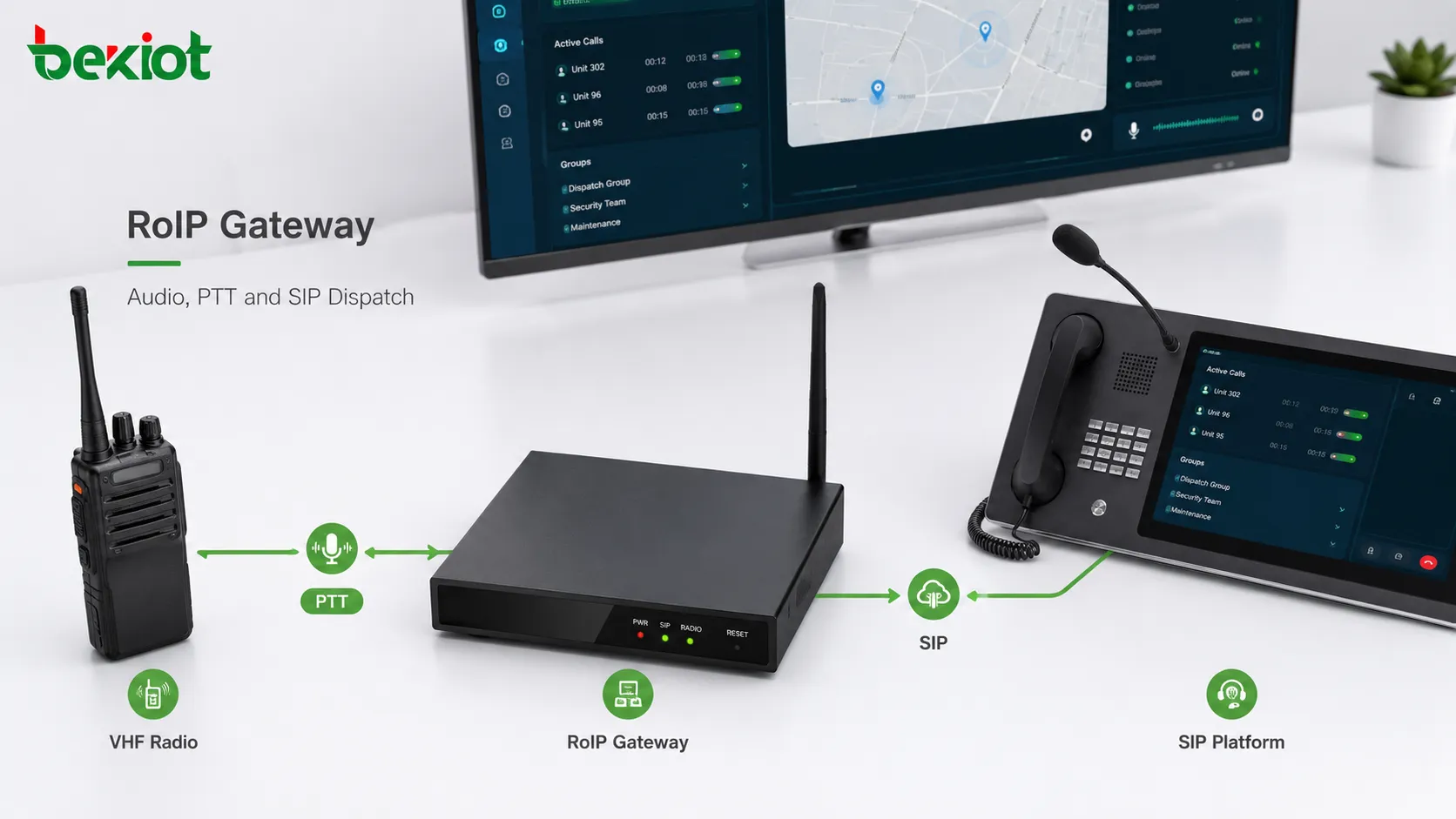

가장 실용적인 방법은 VHF 무전기와 통제 플랫폼 사이에 RoIP 게이트웨이 또는 PTT 게이트웨이를 사용하는 것입니다. 게이트웨이는 오디오 및 제어 인터페이스를 통해 무전기에 연결된 다음, 무선 음성과 PTT 제어를 IP 기반 통신으로 변환합니다. 많은 배포에서 게이트웨이는 무선 통신을 SIP로 변환하여 SIP 통제 플랫폼, IPPBX 시스템, 융합 통신 시스템 및 통제 콘솔과 상호 연결할 수 있습니다.

이 접근 방식은 전체 VHF 네트워크를 교체하는 것을 피합니다. 기존 무전기, 안테나, 중계기 및 현장 사용자 습관은 종종 변경 없이 유지될 수 있습니다. 게이트웨이는 기존 무선 측과 IP 통제 측 사이의 브리지 역할을 합니다. 이미 작동 중인 VHF 인프라를 보유한 조직의 경우, 이는 일반적으로 통신 시스템을 처음부터 다시 구축하는 것보다 경제적이고 덜 혼란스럽습니다.

게이트웨이 방식은 또한 유연합니다. 하나의 무선 채널을 하나의 게이트웨이 포트에 연결할 수 있으며, 다중 채널 프로젝트는 여러 게이트웨이 채널 또는 분산 게이트웨이 배포를 사용할 수 있습니다. 설계는 VHF 채널 수, 필요한 통제 그룹, 녹음 정책, 원격 사이트 레이아웃 및 지휘 센터 구조에 따라 달라집니다.

무선 인터페이스의 작동 방식

VHF 무전기는 일반적으로 게이트웨이에 대한 물리적 인터페이스 연결이 필요합니다. 이 연결에는 오디오 입력, 오디오 출력, PTT 제어, 반송파 감지 또는 스쿨치 신호, 접지, 그리고 무전기 유형에 따라 추가 제어 핀이 포함될 수 있습니다. 다른 무선 브랜드 및 모델이 다른 커넥터 정의를 사용할 수 있기 때문에 맞춤형 케이블이 필요한 경우가 많습니다.

연결되면 게이트웨이는 VHF 무전기에서 오디오를 수신하여 IP 통제 시스템으로 보냅니다. 통제관이 콘솔, SIP 단말기 또는 통제 마이크에서 말하면 게이트웨이는 오디오를 무전기로 다시 보내고 PTT를 트리거하여 무전기가 VHF 채널을 통해 송신할 수 있도록 합니다. 이는 IP 통제 사용자와 VHF 무선 사용자 간의 양방향 통신을 생성합니다.

좋은 인터페이스 설계가 중요합니다. 오디오 레벨 매칭이 좋지 않으면 낮은 음량, 왜곡, 잡음 또는 에코가 발생할 수 있습니다. 잘못된 PTT 타이밍은 송신 시작 시 음성 잘림을 유발할 수 있습니다. 불안정한 반송파 감지는 잘못된 활동 또는 통화 누락을 생성할 수 있습니다. 따라서 통합은 실제 무선 장비, 실제 케이블 및 실제 통제 워크플로로 테스트되어야 합니다.

무선 음성을 SIP 통신으로 변환

SIP 변환은 통합의 핵심 부분입니다. SIP는 IP 전화, 통제 플랫폼, 인터콤 시스템, 게이트웨이 및 통합 커뮤니케이션 플랫폼에서 널리 사용됩니다. VHF 무선 채널이 SIP로 변환되면 다른 통신 리소스와 마찬가지로 등록, 라우팅, 호출, 모니터링, 녹음 또는 그룹화될 수 있습니다.

이를 통해 통제 운영자는 IP 통제 콘솔, SIP 전화, 소프트폰 또는 지휘 플랫폼에서 VHF 채널과 통화할 수 있습니다. 또한 무선 채널이 긴급 회의, 다자 통제, 시스템 간 호출 및 음성 녹음과 같은 더 넓은 워크플로에 참여할 수 있습니다. 무선 네트워크는 더 이상 독립된 섬으로 남지 않습니다.

SIP 변환은 VHF 자체의 무선 특성을 변경하지 않습니다. 현장 무선 사용자는 여전히 휴대용, 차량용 또는 기지국 무전기를 통해 통신합니다. 차이점은 지휘 센터 사용자가 무선 사이트에서 멀리 떨어져 있어도 IP 통신 시스템을 통해 동일한 채널에 액세스할 수 있다는 것입니다.

RoIP을 통한 원격 확장

RoIP은 무선 사이트와 지휘 센터가 멀리 떨어져 있을 때 특히 가치가 있습니다. 무인 공장, 원격 항만, 스마트 광산, 산림 모니터링 사이트, 대형 캠퍼스 또는 분산 산업 시설에서 VHF 무선 장비는 커버리지 영역 근처에 유지해야 하는 반면, 제어실 또는 통제 센터는 다른 곳에 위치할 수 있습니다.

RoIP 배포를 통해 게이트웨이는 원격 무선 사이트에 배치될 수 있습니다. 로컬에서 VHF 무전기에 연결하고 IP 네트워크를 통해 통신 트래픽을 통제 센터로 다시 보냅니다. 그러면 통제관은 무선 장비에 물리적으로 가까이 있지 않고도 지휘 콘솔, IP 통제 단말기 또는 중앙 집중식 플랫폼에서 VHF 채널과 통화할 수 있습니다.

이 설계는 유연성을 향상시킵니다. 조직은 무선 장비를 안테나 및 커버리지 영역 근처에 유지하면서 통제 작업을 더 안전하고 편리하거나 더 전문적인 제어실에 중앙 집중화할 수 있습니다. 또한 여러 무선 사이트가 하나의 지휘 센터에 연결되는 다중 사이트 관리에도 유용합니다.

협대역 무선과 광대역 PTT 연결

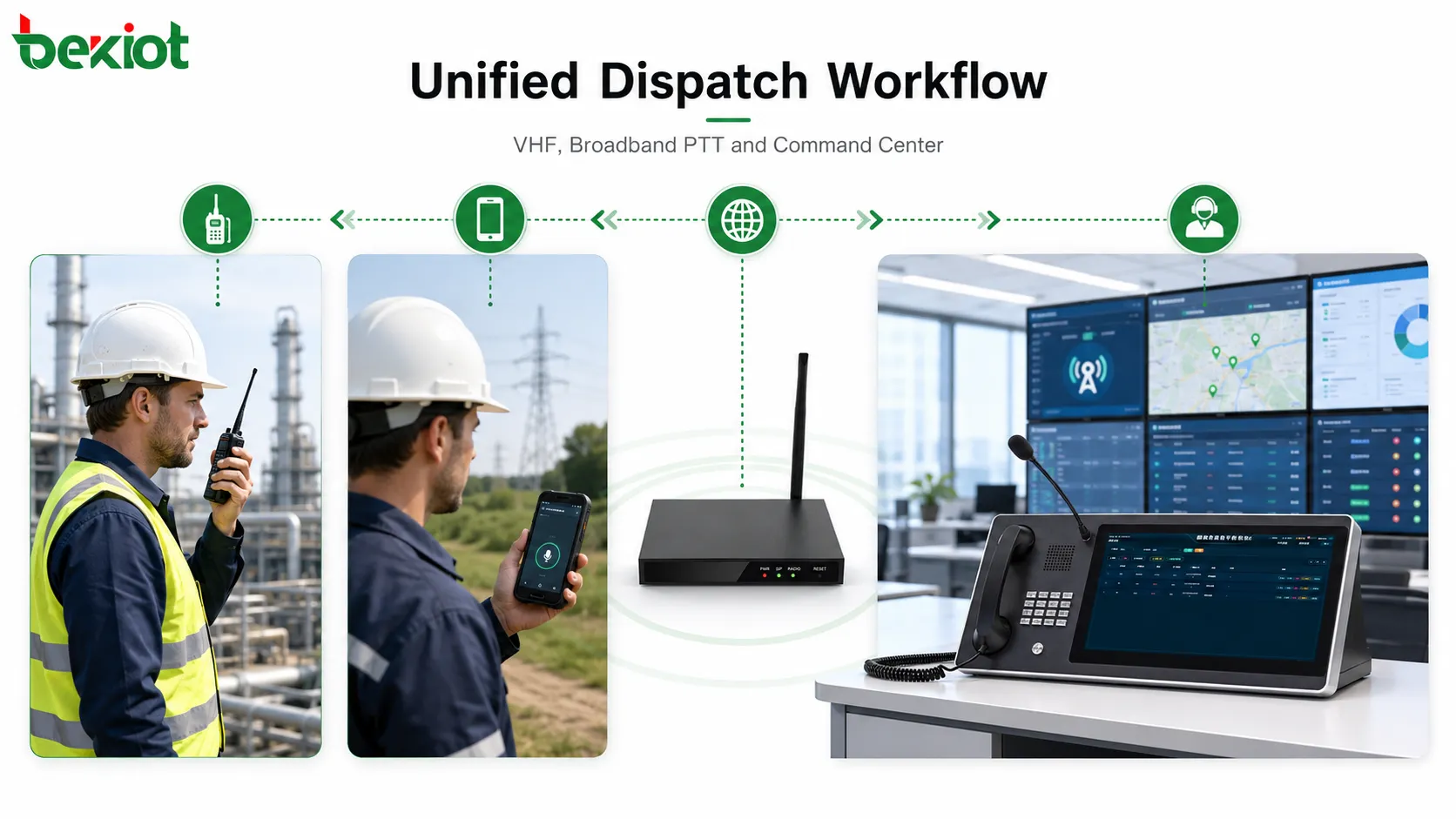

많은 조직은 이제 기존 협대역 무선과 광대역 PTT 시스템을 모두 사용합니다. VHF 무전기는 종종 레거시 팀, 현장 작업자, 차량 또는 실외 사용자가 사용하는 반면, 광대역 PTT는 스마트폰, 견고한 단말기, 프라이빗 LTE/5G 사용자 또는 IP 기반 모바일 팀이 사용할 수 있습니다. 상호 연결 없이는 이 두 그룹이 효율적으로 통신할 수 없습니다.

지휘 및 통제 플랫폼은 이러한 통신 그룹을 연결할 수 있습니다. 게이트웨이를 통해 VHF 무선 사용자는 통제된 통제 규칙에 따라 광대역 PTT 사용자와 통신할 수 있습니다. 이는 혼합 네트워킹, 팀 간 협업 및 점진적인 시스템 업그레이드를 지원합니다. 기업은 VHF를 즉시 포기할 필요가 없으며, 광대역 사용자는 여전히 무선 통신 워크플로에 참여할 수 있습니다.

이는 항만, 광산, 에너지 시설, 교통 프로젝트, 응급 서비스, 공공 시설 및 대규모 산업 현장에서 유용합니다. 다른 팀은 다른 단말기를 사용할 수 있지만, 지휘 센터는 하나의 통제 플랫폼을 통해 이를 조정할 수 있습니다.

녹음은 추적성을 추가

VHF 채널이 통제 플랫폼에 연결되면 무선 통신은 다른 통제 음성 리소스와 함께 녹음될 수 있습니다. 이는 주요 운영상의 이점입니다. 기존의 독립형 무선 사용에서는 녹음을 사용할 수 없거나, 불완전하거나, 다른 통신 기록과 분리될 수 있습니다.

녹음은 사고 검토, 책임 확인, 교육, 안전 관리, 지휘 평가 및 규정 준수에 도움이 됩니다. 긴급 대응, 산업 안전, 공공 시설 운영 및 교통 관리의 경우 통제 통신을 재생할 수 있는 능력은 매우 중요할 수 있습니다.

녹음 설계에는 채널 식별, 타임스탬프, 사용 가능한 사용자 또는 그룹 정보, 저장 정책, 액세스 권한, 보존 기간 및 검색 방법이 포함되어야 합니다. 무선 통신이 민감하거나 규제된 환경에서 사용되는 경우 녹음에 대한 액세스를 신중하게 제어해야 합니다.

일반적인 애플리케이션 시나리오

VHF 무선 통합은 무선 커버리지가 이미 존재하고 지휘 조정을 업그레이드해야 하는 환경에 적합합니다. 항공 관련 지상 지원, 해상 서비스, 항만 운영, 공장 통제, 광산 지역, 산불 예방, 실외 구조, 긴급 현장 지원 및 지역 인프라 유지보수에서 VHF는 직접적인 현장 통신을 지원하기 때문에 실용적입니다.

이러한 무선 시스템이 지휘 플랫폼에 연결되면 제어 센터는 더 강력한 조정 능력을 얻습니다. 통제관은 현장 무선 사용자와 통신하고, 무선 채널을 IP 단말기에 연결하고, 무선 트래픽을 녹음하고, 여러 사이트를 관리하고, 무선 팀을 다른 부서와 조정할 수 있습니다.

스마트 프로젝트의 경우 통합은 디지털 전환도 지원합니다. 무선 시스템은 계속 사용 가능하며, 통제 플랫폼은 중앙 집중식 제어, 시각적 상태, 워크플로 연결, 데이터 녹음 및 시스템 간 협업을 추가합니다.

권장 시스템 아키텍처

실용적인 아키텍처는 VHF 무선 계층, 게이트웨이 액세스 계층, IP 전송 계층 및 지휘 플랫폼 계층으로 구성됩니다. VHF 무선 계층에는 휴대용 무전기, 차량용 무전기, 기지국, 중계기, 안테나 및 기존 채널 리소스가 포함됩니다. 게이트웨이 액세스 계층은 무전기에 연결되고 오디오, PTT 및 채널 활동을 IP 통신으로 변환합니다.

IP 전송 계층은 무선 사이트와 지휘 센터 간에 SIP 및 미디어 트래픽을 전달합니다. 이는 프로젝트에 따라 LAN, WAN, 프라이빗 파이버, VPN, 산업용 네트워크, 마이크로웨이브 백홀 또는 보안 공용 네트워크 연결을 사용할 수 있습니다. 지휘 플랫폼 계층은 통제 콘솔 작업, 그룹 호출, 모니터링, 녹음, 사용자 관리, 이벤트 연결 및 다른 통신 리소스와의 통합을 제공합니다.

대규모 배포의 경우 시스템에는 중복 서버, 여러 통제석, 중앙 집중식 녹음 저장소, GIS 연결, 비상 계획, 비디오 감시 연결, 알람 통합 및 광대역 PTT 상호 연결도 포함될 수 있습니다. 아키텍처는 채널 수, 커버리지 사이트, 통제 사용자 및 신뢰성 요구 사항에 따라 선택해야 합니다.

네트워크 및 보안 계획

RoIP 및 SIP 기반 통제는 게이트웨이와 지휘 시스템 간의 IP 네트워크에 의존합니다. 네트워크 품질은 음성 지연, 패킷 손실, 지터 및 신뢰성에 영향을 미칩니다. 음성 트래픽은 비디오보다 대역폭이 적게 필요하지만 여전히 안정적인 전송과 적절한 우선 순위 제어가 필요합니다. 미션 크리티컬 사이트의 경우 QoS, 프라이빗 네트워크 라우팅, 백업 링크 및 모니터링을 고려해야 합니다.

보안도 중요합니다. 무선 통제 트래픽에는 운영 지침, 비상 조정, 안전 정보 또는 민감한 현장 통신이 포함될 수 있습니다. 시스템은 누가 무선 채널에 액세스할 수 있는지, 누가 대화를 모니터링할 수 있는지, 누가 송신을 시작할 수 있는지, 누가 녹음을 검색할 수 있는지를 제어해야 합니다. 네트워크 액세스, 계정 권한, 장치 등록 및 관리 인터페이스를 보호해야 합니다.

게이트웨이가 원격 사이트에 배포될 때 물리적 보안도 고려해야 합니다. 게이트웨이, 무전기, 전원 공급 장치, 안테나 라인 및 네트워크 장비는 특히 산업, 실외 또는 무인 환경에서 보호된 캐비닛 또는 장비실에 설치해야 합니다.

배포 체크리스트

무선 채널 조사

VHF 채널 수, 현재 무전기 유형, 중계기 구조, 안테나 위치, 커버리지 범위, 운영 주파수 계획 및 사용자 그룹을 확인합니다. 통합 계획은 기존 무선 운영 방식을 존중해야 합니다.

인터페이스 및 케이블 매칭

무선 커넥터, 오디오 입력 및 출력 핀, PTT 제어, 반송파 감지 신호, 접지 및 필요한 케이블 정의를 확인합니다. 다른 무전기가 다른 인터페이스 레이아웃을 사용할 수 있으므로 실제 장비 테스트가 필요합니다.

게이트웨이 및 SIP 구성

SIP 등록, 코덱 선택, 호출 라우팅, PTT 동작, 채널 명명, 통제 그룹 매핑 및 녹음 정책을 계획합니다. 게이트웨이는 통제 플랫폼 워크플로에 따라 구성되어야 합니다.

원격 사이트 설치

RoIP 배포의 경우 원격 무선 사이트의 전원 공급, 네트워크 가용성, 안테나 배치, 캐비닛 보호, 낙뢰 보호, 접지 및 유지보수 액세스를 확인합니다.

승인 테스트

최종 승인 전에 양방향 오디오, PTT 응답, 음성 잘림, 채널 활동 감지, 통제 콘솔 작동, 녹음 재생, 장시간 사용, 네트워크 중단 복구 및 다중 사용자 통제 시나리오를 테스트합니다.

피해야 할 일반적인 실수

일반적인 실수 중 하나는 VHF 통합을 단순한 오디오 연결로 취급하는 것입니다. 실제로 성공적인 프로젝트는 오디오 레벨, PTT 타이밍, 채널 감지, SIP 시그널링, 네트워크 신뢰성, 녹음, 권한 및 통제관 워크플로를 처리해야 합니다. 이러한 세부 사항을 무시하면 시스템이 연결되더라도 실제 운영에서 성능이 저하될 수 있습니다.

또 다른 실수는 무선 커버리지에 가장 적합한 위치가 아닌 IT실에 편리한 위치에만 게이트웨이를 배치하는 것입니다. 많은 경우 게이트웨이는 무선 장비 및 안테나 시스템 근처에 있어야 하며, IP 네트워킹은 통신을 통제 센터로 다시 확장합니다.

세 번째 실수는 실제 현장 사용자로 테스트하지 않는 것입니다. 벤치 테스트는 기본 통신을 확인할 수 있지만 커버리지 제한, 운영 습관, 배경 잡음, 잘못된 마이크 게인 또는 지연된 PTT 동작을 드러내지 않을 수 있습니다. 승인 테스트에는 가능한 한 통제관과 실제 무선 사용자가 포함되어야 합니다.

최종 검토

VHF 무전기를 지휘 및 통제 시스템에 연결하는 것은 귀중한 현장 인프라를 폐기하지 않고 기존 무선 통신을 현대화하는 실용적인 방법입니다. VHF 무전기는 항공, 해양, 산업, 항만, 광산, 산림, 실외 및 비상 환경에서 입증된 커버리지를 제공합니다. 30MHz에서 300MHz의 작동 범위, 가시선 전파 및 수십 킬로미터에서 100킬로미터 이상의 잠재적 통신 거리는 많은 개방 지역 애플리케이션에서 유용하게 만듭니다.

통합의 핵심은 RoIP 게이트웨이입니다. 적절한 오디오 및 PTT 인터페이스를 통해 VHF 무전기에 연결함으로써 게이트웨이는 무선 통신을 SIP 기반 통제 리소스로 변환할 수 있습니다. 이를 통해 원격 통제, 중앙 집중식 제어, 광대역 PTT 상호 연결, 녹음, 다중 사이트 액세스 및 최신 지휘 플랫폼과의 통합이 가능해집니다.

성공적인 프로젝트는 장치 연결뿐만 아니라 실제 통신 워크플로에 초점을 맞춰야 합니다. 무선 인터페이스 설계, SIP 구성, 네트워크 품질, 원격 사이트 배포, 녹음 정책, 보안 제어 및 승인 테스트는 모두 최종 결과에 영향을 미칩니다. 적절한 계획을 통해 VHF 무선 네트워크는 통합된 지휘 환경의 일부가 되어 IP 통제 및 중앙 집중식 관리의 이점을 얻으면서 계속해서 현장 통신 요구를 충족할 수 있습니다.

FAQ

모든 무전기를 교체하지 않고 기존 VHF 무선 시스템을 연결할 수 있습니까?

예. 많은 프로젝트에서 기존 무전기, 중계기, 안테나 및 현장 사용자 단말기를 계속 사용할 수 있습니다. RoIP 게이트웨이를 추가하여 무선 채널을 IP 통제 플랫폼과 연결합니다.

VHF 통합에 프라이빗 네트워크가 필요합니까?

항상 그렇지는 않습니다. 중요한 환경에서는 프라이빗 네트워크가 선호되지만 VPN, 전용 WAN, 산업용 이더넷 또는 보안 라우팅 네트워크도 사용할 수 있습니다. 가장 중요한 요구 사항은 안정적인 지연 시간, 낮은 패킷 손실 및 제어된 액세스입니다.

통제관이 원격 제어실에서 무선 사용자와 통화할 수 있습니까?

예. 게이트웨이가 무선 사이트에 설치되고 IP 네트워킹을 통해 통제 플랫폼에 연결된 경우 통제관은 원격 지휘 센터 또는 중앙 통제실에서 VHF 무선 사용자와 통신할 수 있습니다.

송신의 첫 단어가 잘리면 무엇을 확인해야 합니까?

이는 종종 PTT 타이밍, 무선 웨이크업 지연, 오디오 임계값 또는 게이트웨이 구성과 관련이 있습니다. 음성 잘림을 방지하기 위해 시스템을 실제 무선 장비로 테스트하고 조정해야 합니다.

VHF 무선 통화는 통합 후 녹음할 수 있습니까?

예. 무선 채널이 통제 플랫폼으로 변환되면 음성 트래픽은 일반적으로 플랫폼의 녹음 정책 및 사용자 권한에 따라 녹음, 저장, 검색 및 재생할 수 있습니다.
