도시 지하 공동구는 현대 도시 인프라의 중요한 부분이 되고 있습니다. 전력, 통신, 상수도, 하수도, 가스 및 난방 파이프라인을 각각 다른 지하 경로에 개별적으로 배치하는 대신, 공동구는 여러 개의 도시 파이프라인을 계획된 지하 복도로 모읍니다. 이는 유지보수 효율성을 향상시키고, 반복적인 도로 굴착을 줄이며, 도시 미관을 보호하고, 장기적인 도시 발전을 지원합니다.

대규모 도시 인프라 재생은 지하 파이프라인 업그레이드에 대한 강력한 수요를 지속적으로 창출하고 있으며, 매년 100,000km 이상의 지하 파이프라인이 개선될 것으로 예상됩니다. 이러한 건설 기회 뒤에는 공동구에 토목 공학 이상의 것이 필요합니다. 안전한 운영과 비상 대응을 지원하기 위해 지능형 모니터링, 알람 연동, 통신, 방송, 비디오, GIS 및 지휘 관제 기능도 필요합니다.

공동구에 통합 운영 플랫폼이 필요한 이유

공동구는 단순한 파이프라인의 지하 통로가 아닙니다. 전기, 통신 케이블, 수도관, 배수 시스템, 가스관, 난방관, 환기 장비, 조명 장비, 화재 방지 시스템 및 배수 시설이 하나의 복도에 공존할 수 있는 복잡한 인프라 환경입니다. 이는 운영 및 유지보수를 더 효율적으로 만들지만 안전 제어에 대한 더 높은 요구 사항도 제기합니다.

여러 유형의 파이프라인이 동일한 지하 공간에 배치될 때 모든 비정상 상태는 둘 이상의 하위 시스템에 영향을 미칠 수 있습니다. 고온, 과도한 습도, 물 고임, 유해 가스, 가연성 가스 누출, 화재 위험, 장비 고장, 무단 출입 또는 통신 중단은 모두 운영 위험을 초래할 수 있습니다. 단일 기능 모니터링 시스템으로는 이러한 유형의 환경에 충분하지 않습니다.

실용적인 공동구 솔루션은 모니터링, 알람, 통신, 방송, 비디오 감시, GIS 및 관제 제어를 하나의 운영 구조로 통합해야 합니다. 목표는 시스템을 복잡하게 만드는 것이 아니라 복잡한 지하 인프라를 더 쉽게 관찰하고 관리하고 대응할 수 있도록 하는 것입니다.

현대 복도 건설에 필요한 정보 시스템

공동구 건설 표준은 일반적으로 공간, 구조, 내진성, 방수 및 공학적 안전뿐만 아니라 장기적인 관리를 지원하는 정보 기반 시스템도 강조합니다. 모니터링 및 알람 계층의 경우 공동구에는 환경 및 장비 모니터링, 보안 보호, 통신, 조기 경보 및 알람, 통합 관리 플랫폼 및 지리 정보 시스템이 포함되어야 합니다.

다양한 파이프라인 유형에는 다양한 경고 메커니즘도 필요합니다. 화재 위험이 존재하는 곳에는 자동 화재 경보 시스템을 구성해야 합니다. 가스 또는 가연성 매체가 존재할 수 있는 곳에는 가연성 가스 감지 및 경보 시스템을 계획해야 합니다. 이러한 시스템은 격리된 장치로 작동해서는 안 됩니다. 중앙 플랫폼에 정보를 보고하고 이벤트 발생 시 연동 제어에 참여해야 합니다.

플랫폼은 환기, 전원 공급, 조명, 모니터링 및 알람, 소방, 배수, 출입 통제 및 통신 장비를 포함한 여러 하위 시스템의 정보를 수집하고 처리해야 합니다. 통합 모니터링 및 관리를 통해 운영 센터는 터널의 상태를 더 잘 이해하고 유지보수 또는 비상 대응을 적시에 조정할 수 있습니다.

환경 감지 및 비디오 가시성

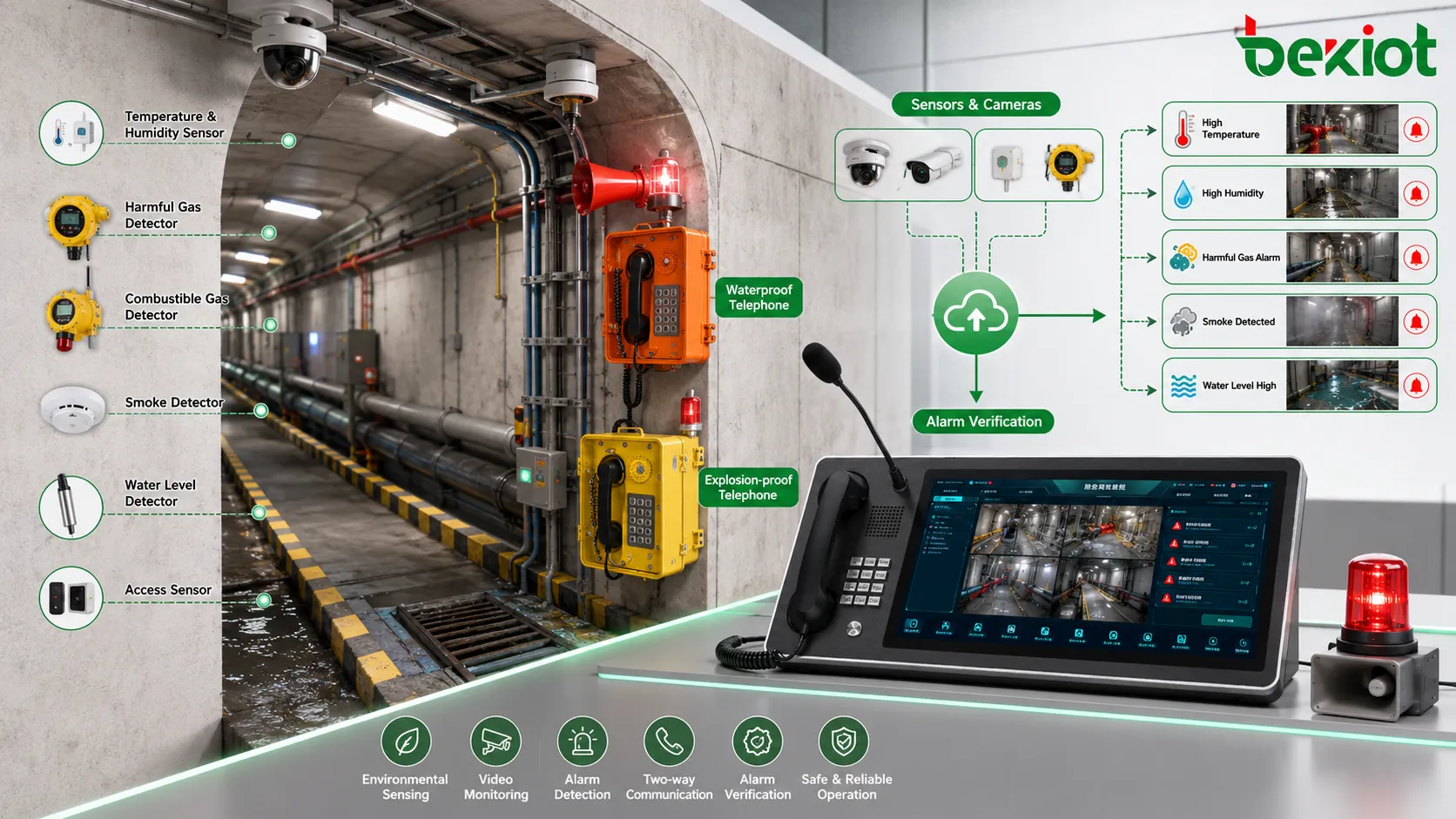

지하 공동구에는 다양한 유형의 센서 장치가 필요합니다. 온도 및 습도 센서는 작업자가 복도의 기본 환경 상태를 평가하는 데 도움이 됩니다. 유해 가스 감지기 및 가연성 가스 감지기는 유지보수 직원에게 보이지 않을 수 있는 위험을 식별하는 데 도움이 됩니다. 수위 센서, 연기 감지기, 장비 상태 센서 및 출입 센서는 추가적인 운영 데이터를 제공할 수 있습니다.

이러한 센서 시스템은 비디오 감시와 함께 작동해야 합니다. 카메라는 알람이 트리거되거나, 유지보수 직원이 터널에 들어가거나, 비정상적인 장비 동작이 보고될 때 시각적 확인을 제공할 수 있습니다. 작업자는 알람 텍스트에만 의존하는 대신 실시간 비디오를 사용하여 상황을 확인하고 방송을 시작할지, 유지보수 직원을 호출할지, 비상 팀에 알릴지, 연동 절차를 활성화할지 결정할 수 있습니다.

비디오 모니터링은 또한 추적성을 향상시킵니다. 일상 점검, 비정상 이벤트, 장비 유지보수 또는 비상 처리 중에 기록된 비디오는 관리자가 프로세스를 검토하고 책임을 확인하며 향후 대응 계획을 개선하는 데 도움이 될 수 있습니다.

중요 위치 내 통신 지점

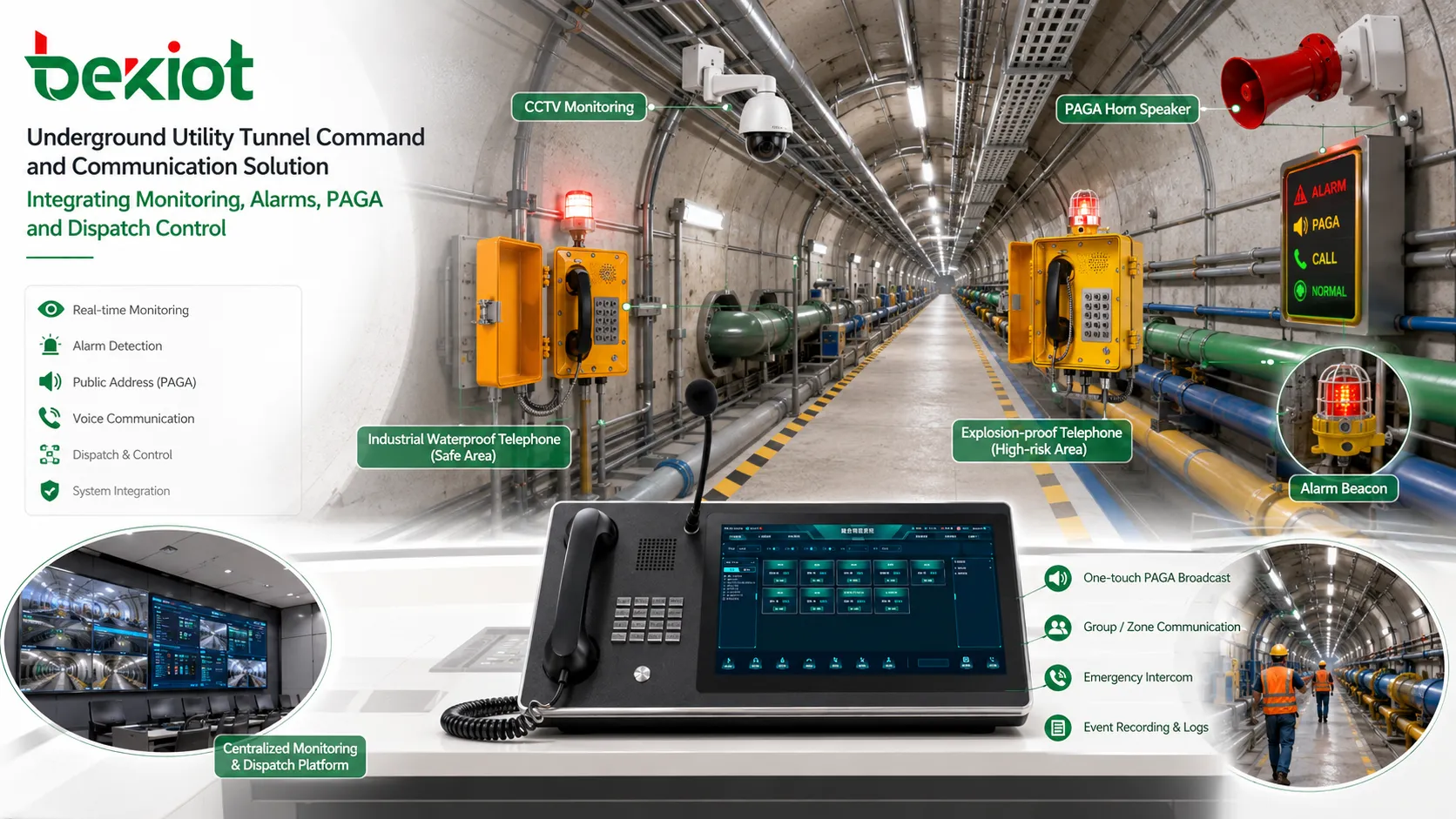

지하 복도 내에서는 통신 능력이 필수적입니다. 유지보수 작업자, 점검 팀, 보안 직원 및 비상 대응자는 터널에 들어갈 때 관제 센터에 연락할 수 있어야 합니다. 중요한 노드에는 IP 통신 스테이션, 비상 인터콤 지점 또는 기타 신뢰할 수 있는 음성 단말기를 장착하여 직원이 문제를 보고하고 지침을 받을 수 있도록 해야 합니다.

지점 간 통신 외에도 적합한 터널 구간에 공공 주소 및 방송 장비를 배치해야 합니다. 비상 상황이 발생하면 관제 센터는 영향을 받는 지역에 경고 메시지, 대피 지침, 유지보수 알림 또는 안전 공지를 보낼 수 있습니다. 이는 작업자가 전화 단말기 근처에 없을 때나 빠른 지역 전체 알림이 필요할 때 특히 중요합니다.

IP 기반 통신 및 방송은 또한 시스템 단편화를 줄이는 데 도움이 됩니다. 음성 통화, 비상 도움 지점, 방송 구역, 알람 연동 및 관제 명령은 통합 플랫폼을 통해 연결될 수 있어 전체 통신 워크플로우를 더 쉽게 운영할 수 있습니다.

관련 시스템 솔루션: /paga-systems/paga-solution-for-underground-utility-tunnels

모니터링 및 비상 연동을 위한 중앙 관제

지하 공동구의 관리 플랫폼은 계층적 구성, 데이터 통신, 정보 수집 및 통합 처리를 지원해야 합니다. 실제로 이는 플랫폼이 다양한 시스템의 데이터를 수신하고, 장치와 위치 간의 관계를 이해하고, 작업자에게 명확한 지휘 인터페이스를 제공할 수 있어야 함을 의미합니다.

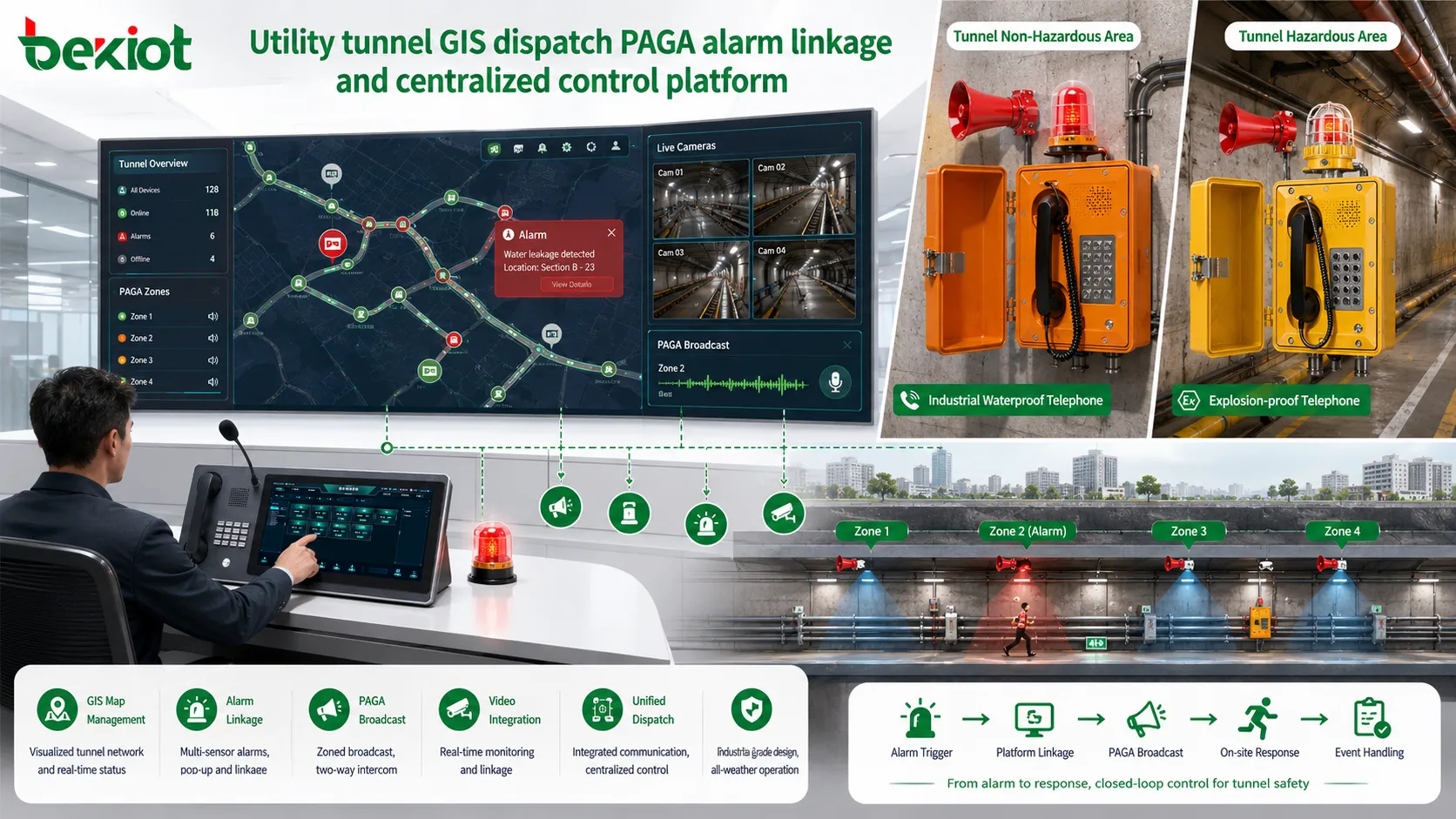

예를 들어, 한 터널 구간에서 가연성 가스 경보가 트리거되면 관제 플랫폼은 지도에 경보 위치를 표시하고, 주변 카메라를 표시하고, 관련 직원에게 알리고, 지역 방송 경고를 트리거하고, 현장 작업자와 음성 통신을 지원해야 합니다. 이벤트가 심각한 경우 플랫폼은 관제 센터가 비상 팀, 유지보수 팀 및 외부 부서를 조정하도록 도와야 합니다.

이것이 바로 지휘 및 관제 시스템이 실질적인 가치를 제공하는 부분입니다. 통신 게이트웨이, 비디오 시스템, IoT 인터페이스, 알람 장치, 방송 엔드포인트 및 현장 단말기를 연결합니다. 작업자는 각 하위 시스템을 개별적으로 확인하는 대신 하나의 플랫폼에서 통신, 경고, 시각적 확인 및 비상 대응을 관리할 수 있습니다.

위치 기반 관리를 위한 GIS 매핑

지리 정보 시스템은 지하 공동구 운영에 매우 중요합니다. 터널은 먼 거리에 걸쳐 확장되고 많은 캐빈, 구역, 입구, 장비실, 파이프라인 및 점검 지점을 포함할 수 있으므로 작업자는 인프라에 대한 명확한 공간적 시야가 필요합니다.

GIS는 터널 경로, 장치 위치, 알람 지점, 카메라 위치, 방송 구역, 유지보수 입구 및 파이프라인 분포를 표시할 수 있습니다. 알람이 발생하면 플랫폼은 이벤트를 신속하게 찾고 주변 관련 리소스를 표시할 수 있습니다. 이는 영향을 받는 영역을 식별하는 데 필요한 시간을 줄이고 지휘 정확도를 향상시킵니다.

GIS는 또한 일상 운영을 지원합니다. 유지보수 계획, 점검 경로, 장비 상태 및 과거 이벤트를 물리적 위치와 연결할 수 있습니다. 이는 관리자가 단순한 장치 모니터링에서 위치 기반 인프라 관리로 이동하는 데 도움이 됩니다.

환기, 전원, 조명, 소방 및 배수의 통합 제어

공동구 관리에는 많은 전기 기계 시스템이 포함됩니다. 환기는 공기 질을 유지하고 유해 가스를 제거하는 데 도움이 됩니다. 전원 공급은 통신, 조명, 모니터링 및 제어 장치를 지원합니다. 조명은 안전한 점검 및 유지보수를 보장합니다. 소방 시스템은 연기, 화재 또는 비정상적인 열에 대응합니다. 배수 시스템은 물 고임을 방지하고 장비 손상을 줄입니다.

통합 관리 플랫폼은 이러한 시스템을 모니터링하고 적절한 경우 연동 제어를 지원해야 합니다. 예를 들어, 가스 경보는 환기 연동이 필요할 수 있습니다. 화재 경보는 방송 대피 메시지 및 비디오 확인이 필요할 수 있습니다. 수위 경보는 배수 장비 점검 및 유지보수 관제가 필요할 수 있습니다. 전원 고장은 백업 전원 확인 및 긴급 수리 조정이 필요할 수 있습니다.

이러한 유형의 연동은 공동구가 단순한 모니터링 대시보드가 아닌 지휘 중심 솔루션을 필요로 하는 주요 이유 중 하나입니다. 플랫폼은 작업자가 고립된 알람을 표시하는 것뿐만 아니라 조정된 조치를 취하도록 도와야 합니다.

솔루션이 일상 운영을 지원하는 방법

정상 작동 중에 시스템은 관리 팀이 터널 상태를 모니터링하고, 장치 상태를 확인하고, 직원 출입을 감독하고, 유지보수를 일정하고, 과거 데이터를 검토하는 데 도움이 됩니다. 작업자는 통합 플랫폼을 통해 환경 지표, 통신 상태, 카메라 피드, 알람 기록 및 장비 상태를 볼 수 있습니다.

유지보수 작업자가 터널에 들어갈 때 통신 스테이션과 방송 구역은 더 안전한 작업 환경을 제공합니다. 작업자가 비정상적인 상태를 발견하면 즉시 관제 센터에 연락할 수 있습니다. 관제 센터가 지침을 발행해야 하는 경우 상황에 따라 음성 통화, 그룹 통신 또는 지역 방송을 사용할 수 있습니다.

일상 운영은 또한 위험 예방 과정입니다. 센서 데이터, 비디오 정보 및 장비 상태를 지속적으로 수집함으로써 플랫폼은 관리자가 잠재적 문제를 더 큰 사건이 되기 전에 식별하도록 도와줍니다.

비상 시 솔루션이 대응하는 방법

비상 상황에서는 속도와 명확성이 중요합니다. 시스템은 비정상적인 이벤트를 감지하고, 사고 영역을 찾고, 직원에게 알리고, 비디오를 표시하고, 방송을 활성화하고, 지휘 통신을 가능한 한 신속하게 지원해야 합니다. 이는 알람 생성과 대응 조치 사이의 지연을 줄입니다.

화재, 가스 누출, 유해 가스, 물 고임, 무단 출입 또는 장비 고장의 경우 플랫폼은 완전한 이벤트 워크플로우를 제공해야 합니다. 작업자는 무슨 일이 일어났는지, 어디서 일어났는지, 어떤 장치가 근처에 있는지, 어떤 팀에 연락해야 하는지, 어떤 연동 작업을 시작할 수 있는지 알아야 합니다.

비상 방송 및 음성 통신은 특히 중요합니다. 터널 내 사람들은 즉각적인 대피 지침이 필요할 수 있습니다. 유지보수 팀은 기술적 지침이 필요할 수 있습니다. 외부 구조 부서는 조정된 정보가 필요할 수 있습니다. 관제 플랫폼은 작업자가 여러 독립 시스템 간에 전환하도록 강제하지 않으면서 이러한 통신 작업을 지원해야 합니다.

도시 인프라 프로젝트의 배포 가치

지하 작업의 안전성 향상

센서, 알람, 비디오, 통신 및 방송을 결합함으로써 솔루션은 작업자에게 지하 상태에 대한 더 나은 가시성을 제공합니다. 이는 사각지대를 줄이고 위험이 나타날 때 더 빠른 대응을 지원합니다.

안전은 단일 장치로 달성되지 않습니다. 완전한 시스템을 통해 감지, 확인, 통지, 통신 및 조정하는 능력에 달려 있습니다.

보다 효율적인 유지보수 및 관리

중앙 집중식 모니터링 및 GIS 기반 관리는 유지보수 팀이 장비가 어디에 있는지, 어떤 구역을 점검해야 하는지, 어떤 알람이 조치를 필요로 하는지 이해하는 데 도움이 됩니다. 이는 일일 유지보수 효율성을 향상시키고 불필요한 수동 확인을 줄입니다.

정보가 하나의 플랫폼을 통해 수집 및 처리될 때 운영 센터는 더 나은 결정을 내리고 터널을 더 체계적으로 유지 관리할 수 있습니다.

더 나은 장기 확장성

공동구는 미래의 도시 발전을 위해 건설됩니다. 새로운 파이프라인, 장치, 카메라, 센서 및 통신 지점이 추가됨에 따라 플랫폼은 전체 아키텍처를 변경하지 않고 확장을 지원해야 합니다.

확장 가능한 지휘 및 통신 솔루션을 통해 도시는 터널 네트워크가 성장함에 따라 모니터링, 방송, 알람 연동 및 관제 기능을 점진적으로 확장할 수 있습니다.

권장 구현 경로

터널 구역 및 장치 계층 정의

프로젝트 팀은 먼저 터널 구역, 캐빈, 입구, 장비실, 파이프라인 유형 및 주요 위험 지점을 매핑해야 합니다. 이 구조를 기반으로 센서, 카메라, 통신 스테이션, 방송 스피커 및 알람 장치를 보다 논리적으로 배치할 수 있습니다.

이는 무작위 장치 배치를 방지하고 모니터링, 통신 및 비상 알림이 가장 중요한 영역을 포함하도록 보장합니다.

통합 관리 및 관제 플랫폼 구축

플랫폼은 환경 모니터링, 장비 모니터링, 보안 시스템, 통신 시스템, 알람 시스템, GIS, 비디오 감시, 화재 방지, 배수, 환기, 조명 및 전원 공급 시스템의 정보를 수집해야 합니다.

더 중요한 것은 연동 로직을 지원해야 한다는 것입니다. 알람이 발생하면 플랫폼은 작업자가 알람 지점을 주변 비디오, 방송 구역, 통신 단말기, 유지보수 팀 및 비상 대응 절차에 연결하도록 도와야 합니다.

납품 전 비상 워크플로우 테스트

시스템이 납품되기 전에 비상 워크플로우를 실제 시나리오에서 테스트해야 합니다. 여기에는 가스 감지 경보, 화재 경보, 물 고임 경보, 통신 테스트, 방송 테스트, 비디오 연동, GIS 위치 지정 및 유지보수 통신이 포함될 수 있습니다.

테스트는 장치가 작동하는지 확인할 뿐만 아니라 작업자가 플랫폼 인터페이스에서 응답 프로세스를 효율적으로 완료할 수 있는지도 확인해야 합니다.

FAQ

공동구에 인터콤과 방송이 모두 필요한 이유는 무엇입니까?

인터콤은 작업자와 관제 센터 간의 직접적인 통신을 지원하는 반면, 방송은 지역 전체 알림을 제공합니다. 비상 시 일부 직원은 양방향 통신이 필요하고 다른 직원은 즉각적인 지침이 필요할 수 있으므로 두 기능 모두 유용합니다.

모든 터널 구역에 동일한 장치 구성을 적용해야 합니까?

반드시 그렇지는 않습니다. 장치 구성은 파이프라인 유형, 위험 수준, 터널 길이, 직원 접근 빈도, 환기 상태 및 비상 대응 요구 사항에 따라 달라져야 합니다. 위험도가 높은 구역에는 더 밀집된 감지, 비디오 및 방송 적용 범위가 필요할 수 있습니다.

GIS는 비상 대응을 어떻게 개선합니까?

GIS는 작업자가 지도에서 알람, 주변 카메라, 입구, 방송 구역 및 유지보수 리소스를 찾는 데 도움이 됩니다. 이는 응답 지연을 줄이고 지휘 결정을 더 정확하게 만듭니다.

기존 모니터링 시스템을 플랫폼에 통합할 수 있습니까?

예. 많은 프로젝트에서 게이트웨이, 표준 프로토콜 또는 플랫폼 인터페이스를 통해 기존 카메라, 센서, 알람 장치 및 제어 시스템을 통합할 수 있습니다. 통합 방법은 현재 시스템 아키텍처에 따라 다릅니다.

장기 운영을 위해 고려해야 할 사항은 무엇입니까?

장기 운영은 장치 유지보수, 알람 기록 검토, 통신 테스트, 백업 전원, 플랫폼 확장, 사이버 보안, 직원 교육, 예비 부품 및 정기적인 비상 훈련을 고려해야 합니다.
