RoIP 게이트웨이(Radio over IP 게이트웨이, 무선 게이트웨이, 양방향 무선 게이트웨이 또는 푸시-투-토크 게이트웨이라고도 함)는 기존 무선 통신 시스템을 IP 기반 음성 플랫폼에 연결하는 데 사용됩니다. 많은 프로젝트에서 무선 오디오 및 제어 신호를 SIP 또는 IP 통신으로 변환하여 양방향 무전기, 디스패치 시스템, 소프트스위치 플랫폼, SIP 폰, 공중망 PTT 플랫폼 및 지휘 센터가 하나의 시스템 내에서 통신할 수 있도록 합니다.

RoIP 게이트웨이를 선택할 때 많은 사용자는 프로토콜 지원, 네트워크 연결, 오디오 코덱 또는 디스패치 플랫폼 호환성에 중점을 둡니다. 그러나 무선 측의 물리적 인터페이스도 마찬가지로 중요합니다. 인터페이스는 게이트웨이가 휴대용 무전기, 차량용 무전기, 기지국, 아날로그 중계기, 디지털 무선 시스템 및 혼합 무선 환경에 올바르게 연결할 수 있는지 여부를 결정합니다. 적합한 인터페이스 설계는 오디오 품질을 개선하고, 지연을 줄이며, 전자파 차폐를 강화하고, 현장 통합을 단순화할 수 있습니다.

인터페이스 선택은 무선 환경에서 시작됩니다

RoIP 게이트웨이는 단독으로 작동하지 않습니다. 일반적으로 전용 케이블을 통해 다양한 유형의 무선 장비에 연결됩니다. 연결된 장치는 휴대용 무전기, 차량용 무전기, 기지국, 중계기 또는 전문 모바일 무선 단말기일 수 있습니다. 무선 브랜드와 통신 시스템이 다르면 오디오 레벨, 제어 핀 정의, 접지 방법 및 트리거 로직도 다른 경우가 많습니다.

이것이 인터페이스와 케이블 설계가 RoIP 게이트웨이의 실제 성능에 큰 영향을 미치는 이유입니다. 게이트웨이는 외관상 단순해 보일 수 있지만, 안정적인 무선 통합을 위해서는 올바른 신호 매칭, 전자파 보호, 제어 로직 적응 및 오디오 레벨 조정이 필요합니다. 케이블과 인터페이스가 적합하지 않으면 시스템에 볼륨 저하, 노이즈, 전송 지연, PTT 제어 실패, 불안정한 트리거링 또는 특정 무전기와의 호환성 불량이 발생할 수 있습니다.

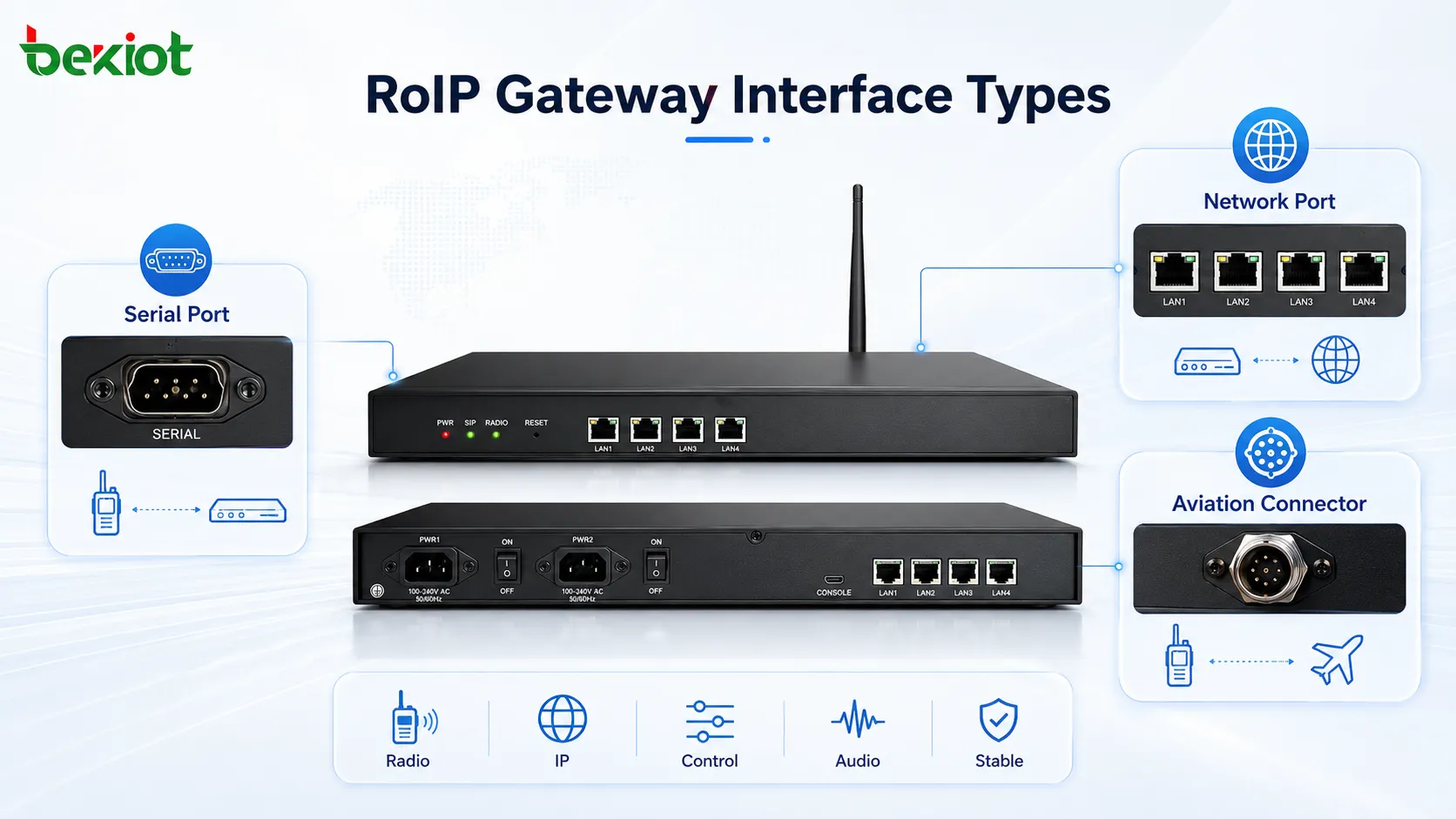

실제 배포에서 RoIP 게이트웨이 인터페이스는 일반적으로 여러 유형으로 나뉩니다: 시리얼 인터페이스 연결, 네트워크 인터페이스 연결 및 항공 커넥터 연결입니다. 항공 커넥터는 5핀, 6핀 또는 9핀 설계와 같이 다양한 핀 구조를 사용할 수도 있습니다. 각 인터페이스 유형에는 고유한 사용 사례가 있으며, 최선의 선택은 무선 장치, 현장 환경, 필요한 기능 및 통합 깊이에 따라 달라집니다.

제어 및 장치 적응을 위한 시리얼 포트

시리얼 포트는 제어 신호 상호 작용, 구성 또는 장치 수준 통신에 자주 사용됩니다. 일부 무선 게이트웨이 애플리케이션에서 시리얼 인터페이스는 게이트웨이가 외부 장치와 상태 정보를 교환하거나 무선 작동을 위한 제어 경로를 제공하는 데 도움이 될 수 있습니다. 무선 장비가 시리얼 통신을 통해 특정 기능을 노출하는 시스템에서도 사용될 수 있습니다.

시리얼 인터페이스의 장점은 산업용 및 통신 장비에서 비교적 흔하다는 것입니다. 특정 통합 프로젝트에서 간단한 제어 로직, 장치 명령 또는 상태 피드백을 지원할 수 있습니다. 무선 제어 시스템에 익숙한 엔지니어에게 시리얼 통신은 프로젝트에 오디오 전송뿐만 아니라 구조화된 제어가 필요할 때 유용할 수 있습니다.

그러나 시리얼 포트만으로는 일반적으로 전체 무선 게이트웨이 기능을 완료하기에 충분하지 않습니다. RoIP 게이트웨이는 여전히 오디오 입력, 오디오 출력, PTT 제어, 접지, 그리고 때로는 COR 또는 기타 감지 신호가 필요합니다. 고출력 무선 환경에서는 케이블 차폐와 커넥터 신뢰성도 고려해야 합니다. 따라서 시리얼 포트는 무선 측의 유일한 연결 방법보다는 보조 인터페이스 또는 제어 인터페이스로 더 적합합니다.

IP 네트워킹 및 플랫폼 액세스를 위한 이더넷 포트

네트워크 포트는 RoIP 게이트웨이의 IP 측 핵심 인터페이스입니다. 이더넷을 통해 게이트웨이는 LAN, WAN, 사설망, VPN, 디스패치 플랫폼, SIP 서버, IPPBX, 소프트스위치 시스템, 녹음 플랫폼 또는 공중망 PTT 시스템에 연결할 수 있습니다. 이 인터페이스를 통해 기존 무선 통신이 IP 통신 환경으로 진입할 수 있습니다.

SIP 기반 배포에서 네트워크 포트는 무선 채널을 IP 통신 리소스로 등록하거나 연결할 수 있게 합니다. 그러면 지휘 센터에서 디스패치 소프트웨어, SIP 폰, 소프트폰 또는 통합 커뮤니케이션 시스템을 사용하여 무선 사용자와 통신할 수 있습니다. 이를 통해 무선 채널을 더 쉽게 관리, 녹음, 라우팅, 모니터링 및 다른 시스템과 통합할 수 있습니다.

네트워크 인터페이스는 사이트 간 통신에도 중요합니다. 한 사이트의 무선 채널을 게이트웨이에 연결하고 IP를 통해 전송한 다음 다른 위치의 다른 무선 채널, 디스패치 플랫폼 또는 통신 센터와 연결할 수 있습니다. 이것은 산업 단지, 광산, 교통 네트워크, 에너지 시설, 캠퍼스, 항만, 긴급 지휘 시스템 및 공공 안전 프로젝트에서 RoIP를 사용하는 가장 일반적인 이유 중 하나입니다.

안정적인 현장 배선을 위한 항공 커넥터

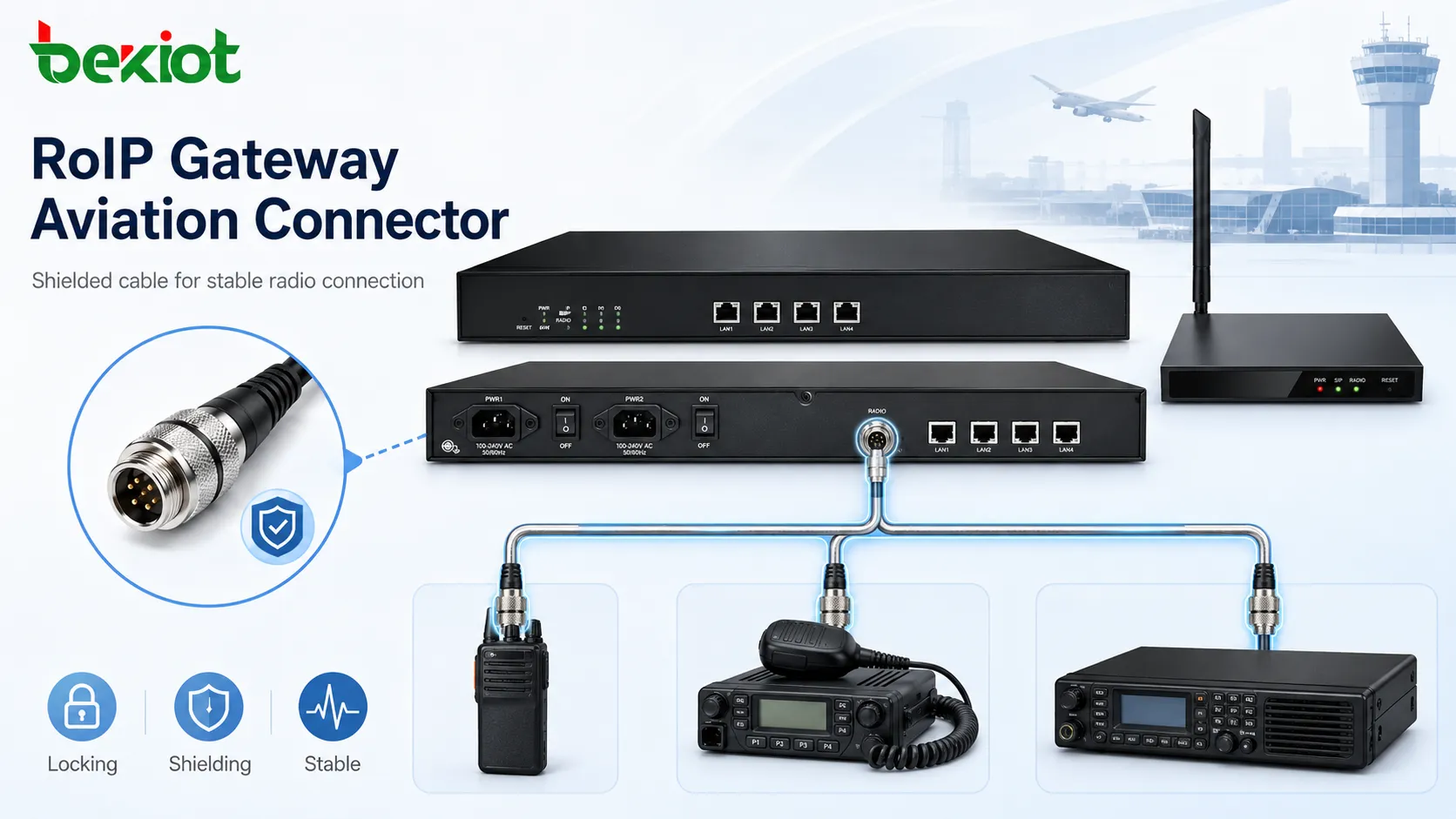

항공 커넥터는 더 강력하고 안정적인 물리적 연결을 제공하기 때문에 RoIP 게이트웨이의 무선 측에서 널리 사용됩니다. 일반적인 느슨한 케이블 인터페이스와 비교하여 항공 커넥터는 일반적으로 더 나은 기계적 잠금, 더 안정적인 접촉 및 차폐 케이블에 대한 더 나은 지원을 제공합니다. 이는 산업 환경, 이동식 지휘 차량, 제어실, 장비 캐비닛 및 고간섭 무선 설비에서 특히 유용합니다.

무선 장비는 전송 중에 강한 전자기 간섭을 생성할 수 있습니다. 일반적인 휴대용 무전기는 2W 또는 5W로 전송할 수 있으며, 차량용 무전기와 기지국은 10W 이상으로 전송할 수 있습니다. 일부 무선 시스템은 수십 와트의 전송 전력에 도달할 수도 있습니다. 게이트웨이 케이블이 적절히 차폐되지 않으면 전송된 RF 에너지가 게이트웨이 자체에 간섭하여 노이즈, 불안정한 트리거링, 열악한 오디오 품질 또는 통신 장애를 유발할 수 있습니다.

차폐된 항공 커넥터는 적절한 차폐 케이블과 결합하여 케이블 구간의 간섭을 줄이고 연결 신뢰성을 향상시킬 수 있습니다. 이것은 게이트웨이가 고출력 차량용 무전기, VHF/UHF 무선 시스템 또는 복잡한 통신 환경에 연결되어야 하는 전문 RoIP 게이트웨이 배포에서 항공 커넥터가 선호되는 이유 중 하나입니다.

핀 수에 따라 사용 가능한 기능이 변경되는 이유

항공 커넥터는 모두 동일하지 않습니다. 커넥터는 게이트웨이 설계 및 필요한 신호 정의에 따라 5핀, 6핀, 9핀 또는 기타 구조를 사용할 수 있습니다. 핀 수는 지원할 수 있는 오디오, 제어 및 감지 신호의 수에 직접적인 영향을 미칩니다.

기본 무선 연결에는 일반적으로 오디오 입력, 오디오 출력, 접지 및 PTT 제어의 네 가지 신호 정의가 필요합니다. 이 네 가지 라인을 통해 게이트웨이는 무전기에 오디오를 보내고, 무전기에서 오디오를 수신하고, 공통 접지 기준을 제공하고, 푸시-투-토크 전송을 트리거할 수 있습니다.

그러나 기본적인 4신호 설계가 모든 프로젝트에서 최상의 결과를 제공하지는 않을 수 있습니다. 일부 무전기, 특히 차량용 무전기나 고급 무선 단말기는 더 완전한 신호 정의를 제공할 수 있습니다. 게이트웨이 인터페이스가 이러한 신호를 노출하지 않으면 시스템은 더 빠른 수신 감지, 더 정확한 트리거 제어, 더 나은 오디오 밸런스 또는 향상된 노이즈 성능과 같은 유용한 기능을 잃을 수 있습니다.

PTT 제어 및 정확한 트리거링의 필요성

PTT(Push-to-Talk)는 RoIP 게이트웨이에서 가장 중요한 제어 신호 중 하나입니다. IP 측에서 무선 측으로 음성을 전송해야 할 때 게이트웨이는 무전기를 전송 모드로 트리거해야 합니다. PTT 타이밍이 적절히 처리되지 않으면 음성의 첫 부분이 잘리거나 지연되거나 손실될 수 있습니다.

이것이 많은 RoIP 게이트웨이 시스템에 적절한 PTT 버퍼링과 트리거 제어가 필요한 이유입니다. 전송이 시작되기 전에 음성을 짧은 시간 동안 버퍼링하여 무전기가 전송 상태로 전환할 충분한 시간을 확보해야 할 수 있습니다. 이 설계가 없으면 사용자는 불완전한 음성을 들을 수 있으며, 특히 디스패치 운영자가 통화 버튼을 누른 직후에 말할 때 그렇습니다.

PTT 배선은 무전기의 전기적 요구 사항과 일치해야 합니다. 무전기에 따라 트리거 로직, 접지 방법 및 인터페이스 정의가 다를 수 있습니다. 유연한 게이트웨이 인터페이스와 잘 설계된 케이블은 적응을 더 쉽게 만들고 프로젝트 디버깅 시간을 줄일 수 있습니다.

COR 신호는 응답 및 감지를 개선합니다

COR(캐리어 작동 계전기 또는 캐리어 감지 신호)은 RoIP 게이트웨이를 차량용 무전기, 기지국 또는 수신 상태 출력을 제공하는 무선 시스템에 연결할 때 유용합니다. COR을 통해 게이트웨이는 무전기가 유효한 신호를 수신하고 있는 시점을 더 정확히 알 수 있습니다.

VOX 음성 활성화에만 의존하는 것과 비교하여 COR 트리거링은 지연을 줄이고 제어 정확도를 향상시킬 수 있습니다. VOX는 오디오 에너지 감지에 의존하므로 노이즈, 약한 음성, 배경음 또는 감도 설정의 영향을 받을 수 있습니다. COR은 무전기에서 더 명확한 전기적 상태 신호를 제공하여 게이트웨이 응답을 더 예측 가능하게 만듭니다.

지휘 디스패치, 긴급 통신, 산업 조정 및 공중망 PTT 상호 연결과 같은 애플리케이션에서는 지연 감소와 정확한 채널 감지가 중요합니다. 이것이 COR 신호를 지원하기에 충분한 핀을 가진 커넥터가 전문적인 RoIP 통합에 더 적합할 수 있는 이유입니다.

균형 오디오 라인은 음질 향상에 도움을 줍니다

간단한 무선 연결에서 오디오 입력 및 출력은 단일 종단 신호 정의만 사용할 수 있습니다. 이것은 일부 장치에서 작동할 수 있지만 고급 무전기나 강한 간섭이 있는 환경에는 이상적이지 않을 수 있습니다. 일부 전문 무전기는 마이크 입력 및 스피커 출력에 대해 양극 및 음극 오디오 신호 라인을 제공합니다.

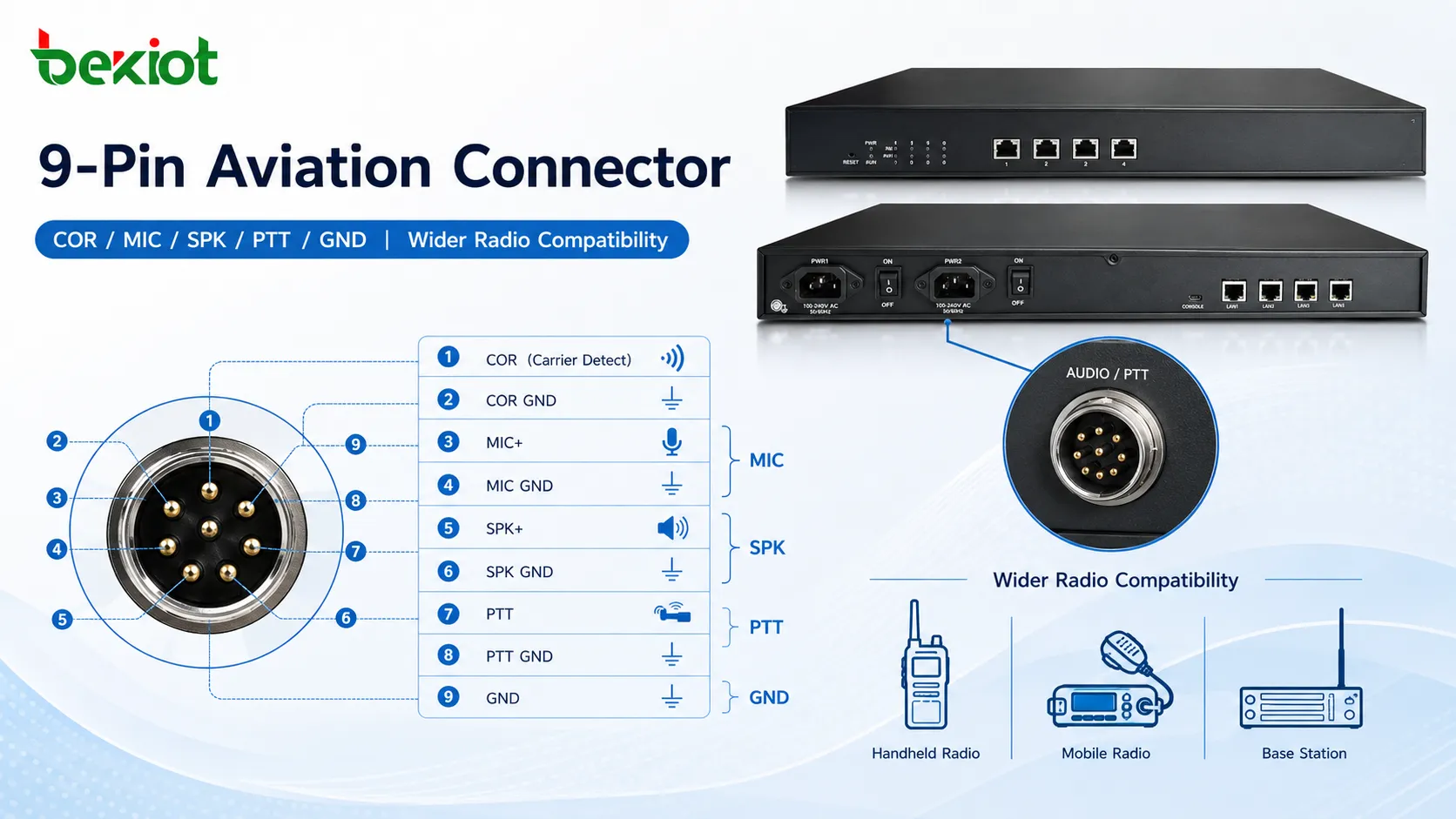

9핀 항공 커넥터 설계는 COR+, COR-, MIC+, MIC-, SPK+, SPK-, PTT 및 접지와 같은 더 완전한 신호 정의를 제공할 수 있습니다. 이러한 정의를 통해 게이트웨이는 더 많은 무선 유형에 적응하고 더 나은 오디오 배선을 지원할 수 있습니다. 또한 특정 전문 무전기와의 볼륨 저하, 음질 불량, 오디오 레벨 불안정 또는 연결 실패 위험을 줄이는 데 도움이 됩니다.

게이트웨이가 음성 오디오 신호 정의 없이 더 간단한 5핀 또는 6핀 커넥터만 제공하는 경우 일부 무전기는 여전히 작동할 수 있지만 결과는 이상적이지 않을 수 있습니다. 어떤 경우에는 무전기의 출력 볼륨이 낮거나, 오디오가 왜곡되거나, 노이즈가 많거나, 호환성이 불완전할 수 있습니다. 여러 무선 브랜드나 고급 단말기를 포함하는 프로젝트의 경우 더 풍부한 핀 정의가 통합을 더 안정적으로 만들 수 있습니다.

일반적인 인터페이스 옵션 비교

프로젝트 시나리오에 인터페이스 매칭

최적의 인터페이스 유형은 실제 배포 시나리오에 따라 달라집니다. 프로젝트가 기본 휴대용 무전기에 대한 간단한 연결만 필요한 경우 더 간단한 커넥터로 충분할 수 있습니다. 차량용 무전기, 고출력 무선국 또는 여러 무선 모델을 연결해야 하는 경우 더 완전한 항공 커넥터 인터페이스가 더 실용적입니다.

무선 사용자를 SIP 폰, 디스패치 콘솔, IP 인터폰 단말기 또는 공중망 PTT 플랫폼에 연결하는 것이 목표라면 이더넷 및 SIP 측도 신중하게 계획해야 합니다. 게이트웨이는 안정적인 IP 통신, 명확한 오디오 처리, 적절한 시그널링 변환 및 안정적인 채널 관리를 지원해야 합니다.

시스템이 여러 무선 포트, 포트 간 상호 연결, 토크 그룹, 원격 디스패치, 모니터링 플랫폼 액세스 또는 멀티캐스트 통신을 지원해야 하는 경우 인터페이스 선택은 소프트웨어 플랫폼과 함께 고려해야 합니다. 좋은 RoIP 솔루션은 단일 커넥터에 관한 것이 아니라 무선 배선, 네트워크 전송, 디스패치 로직 및 운영 워크플로우의 매칭에 관한 것입니다.

오디오 조정 및 현장 디버깅의 중요성

다양한 무전기는 종종 다른 마이크 입력 레벨, 스피커 출력 레벨, 임피던스 특성 및 접지 방법을 가지고 있습니다. 커넥터 핀 정의가 정확하더라도 오디오는 여전히 조정이 필요할 수 있습니다. 입력 게인, 출력 게인, VOX 감도, 트리거 임계값 및 PTT 버퍼 시간은 모두 최종 통신 품질에 영향을 미칠 수 있습니다.

전문적인 RoIP 배포에서 게이트웨이는 유연한 오디오 튜닝을 지원해야 합니다. 조정 가능한 게인은 낮은 음성, 과도한 볼륨, 왜곡 또는 배경 소음과 같은 문제를 해결하는 데 도움이 됩니다. VOX 감도 조정은 COR을 사용할 수 없을 때 시스템이 음성을 더 정확하게 식별하는 데 도움이 될 수 있습니다. PTT 음성 버퍼링은 전송 시작 시 음성 잘림을 줄일 수 있습니다.

최종 납품 전에 현장 테스트가 필요합니다. 엔지니어는 수신 오디오, 전송 오디오, PTT 타이밍, COR 감지, 지연, 노이즈 레벨, 케이블 차폐 및 장기적 안정성을 테스트해야 합니다. 긴급 디스패치 또는 산업 안전 통신과 관련된 프로젝트의 경우 이 테스트 프로세스가 특히 중요합니다.

SIP 및 광범위한 통신 시스템과의 통합

플랫폼 측에서 많은 RoIP 게이트웨이는 SIP를 사용하여 무선 채널을 IP 통신 시스템에 연결합니다. SIP 지원을 통해 무선 사용자는 SIP 폰, IP 디스패치 콘솔, IPPBX 시스템, 소프트스위치 플랫폼 및 녹음 서버와 통신할 수 있습니다. 또한 무선 채널을 통합 커뮤니케이션 아키텍처에 더 쉽게 포함시킬 수 있습니다.

일부 프로젝트에서 RoIP 게이트웨이는 DTMF 시그널링, 멀티캐스트, 모니터링 플랫폼 통합, 웹 관리, 상태 표시 및 오디오 테스트 도구도 지원해야 합니다. 이러한 기능은 게이트웨이가 단순한 오디오 변환기 이상이 되도록 도와줍니다. 더 큰 디스패치 또는 지휘 시스템 내에서 제어된 통신 노드가 될 수 있습니다.

이는 무선 통신을 비디오 감시, 알람 시스템, 산업 제어실, 공중망 인터폰 플랫폼 또는 긴급 지휘 센터와 연결해야 할 때 유용합니다. 게이트웨이 인터페이스는 무선 장치를 물리적으로 연결할 수 있는지 여부를 결정하고, 프로토콜 및 소프트웨어 기능은 시스템을 효율적으로 관리할 수 있는지 여부를 결정합니다.

실용적인 선택 원칙

RoIP 게이트웨이 인터페이스를 선택할 때 첫 번째 단계는 무선 유형을 확인하는 것입니다. 휴대용 무전기, 차량용 무전기, 기지국, 아날로그 중계기 및 디지털 무선 시스템은 다른 케이블과 신호 정의가 필요할 수 있습니다. 두 번째 단계는 프로젝트에 기본 오디오 및 PTT만 필요한지, 아니면 COR, 균형 오디오 라인, 삽입 감지 또는 고급 트리거 제어도 필요한지 확인하는 것입니다.

세 번째 단계는 전자기 환경을 평가하는 것입니다. 무선 장치가 10W 이상의 더 높은 전송 전력을 사용하거나 장비가 RF 장치, 산업용 전원 시스템 또는 긴 케이블 근처에 설치된 경우 차폐 항공 커넥터는 일반적으로 느슨하거나 차폐가 불량한 배선보다 안전합니다.

마지막 단계는 향후 확장을 고려하는 것입니다. 프로젝트는 하나의 무선 채널로 시작할 수 있지만 나중에 더 많은 무선 포트, SIP 통합, 공중망 PTT 액세스, 녹음, 모니터링 또는 지휘 디스패치가 필요할 수 있습니다. 더 풍부한 신호 지원을 갖춘 인터페이스 설계를 선택하면 향후 교체 및 재설계 비용을 줄일 수 있습니다.

결론

RoIP 게이트웨이 인터페이스 유형에는 시리얼 포트, 이더넷 포트 및 항공 커넥터 인터페이스가 포함됩니다. 시리얼 포트는 주로 제어 또는 보조 통신에 사용됩니다. 이더넷 포트는 게이트웨이를 IP 네트워크, SIP 시스템, 디스패치 플랫폼 및 공중망 PTT 서비스에 연결합니다. 항공 커넥터는 더 강력한 물리적 연결, 더 나은 차폐 및 더 완전한 신호 정의를 제공하기 때문에 무선 측 배선에 일반적으로 사용됩니다.

기본 무선 연결의 경우 오디오 입력, 오디오 출력, 접지 및 PTT로 충분할 수 있습니다. 전문적인 무선 통합, 특히 차량용 무전기, 기지국, 고출력 무전기 또는 여러 무선 브랜드의 경우 COR 신호와 균형 오디오 정의가 호환성, 응답 속도 및 오디오 품질을 크게 향상시킬 수 있습니다.

실제 프로젝트에서 인터페이스는 외관이나 핀 수만으로 선택해서는 안 됩니다. 올바른 선택은 무선 유형, 전송 전력, 전자기 환경, 필요한 제어 신호, SIP 통합, 디스패치 워크플로우 및 향후 확장 요구 사항에 따라 달라집니다. 잘 설계된 RoIP 게이트웨이 인터페이스는 기존 무선 시스템이 안정적이고 관리 가능하며 IP 기반 통신에 적합하도록 도와줍니다.
