팀이 즉각적이고 그룹 기반의 반이중 음성 통신이 필요할 때 현장 무전기는 여전히 필수적입니다. 별도의 부대가 서로 다른 무선 시스템을 사용하거나, 지휄 요원이 무선 현장에서 멀리 떨어져 근무하거나, 전화 및 파견 네트워크가 무전기만 휴대한 사용자와 통신해야 할 때 어려움이 발생합니다. Radio over IP 게이트웨이는 브리지를 제공합니다. 무선 오디오와 제어 신호를 가져와 IP 네트워크를 통해 전송하고, 채널을 다른 무선 현장, 파견 플랫폼 또는 호환 가능한 음성 시스템에 제공합니다.
이 접근 방식의 가치는 무선 네트워크를 대체하는 데 있지 않습니다. 기존 무선 자산을 분산 지휘 환경으로 확장합니다. 무전기는 커버리지 영역 근처에 유지하면서 운영자는 광섬유, 사설 네트워크, VPN, 셀룰러 백홀, 마이크로파 또는 위성으로 연결된 보호된 작전 센터에서 모니터링하고 제어할 수 있습니다. 올바르게 설계되면 동일한 프레임워크가 선택된 무선 채널을 전화, 녹음 서비스 및 승인된 지휘 애플리케이션과 연결할 수도 있습니다.

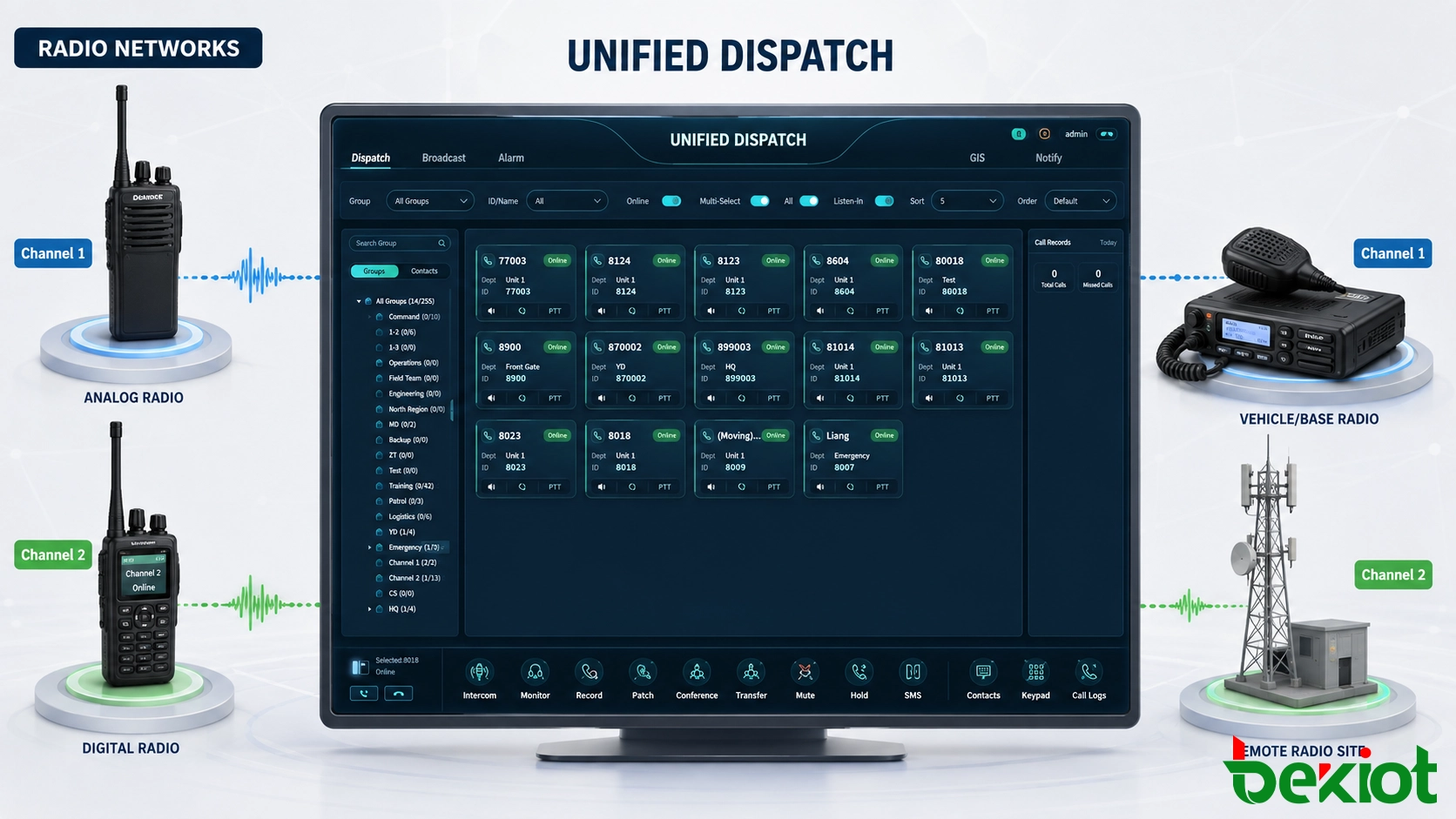

고립된 무선 네트워크에서 조정된 음성 계층으로
지휘 조직은 여러 세대의 통신 장비를 물려받을 수 있습니다. 기존 아날로그 무전기는 디지털 시스템, 차량 탑재 무전기, 기지국, 휴대용 단말기 및 단파 또는 VHF/UHF 장비와 함께 작동할 수 있습니다. 각 네트워크는 자체 주파수 계획, 신호 방식, 접근 정책 및 운영 그룹 구조를 가질 수 있습니다. 각 시스템이 단독으로 잘 작동하더라도 한 네트워크의 사용자는 다른 네트워크의 사용자와 직접 통신하지 못할 수 있습니다.

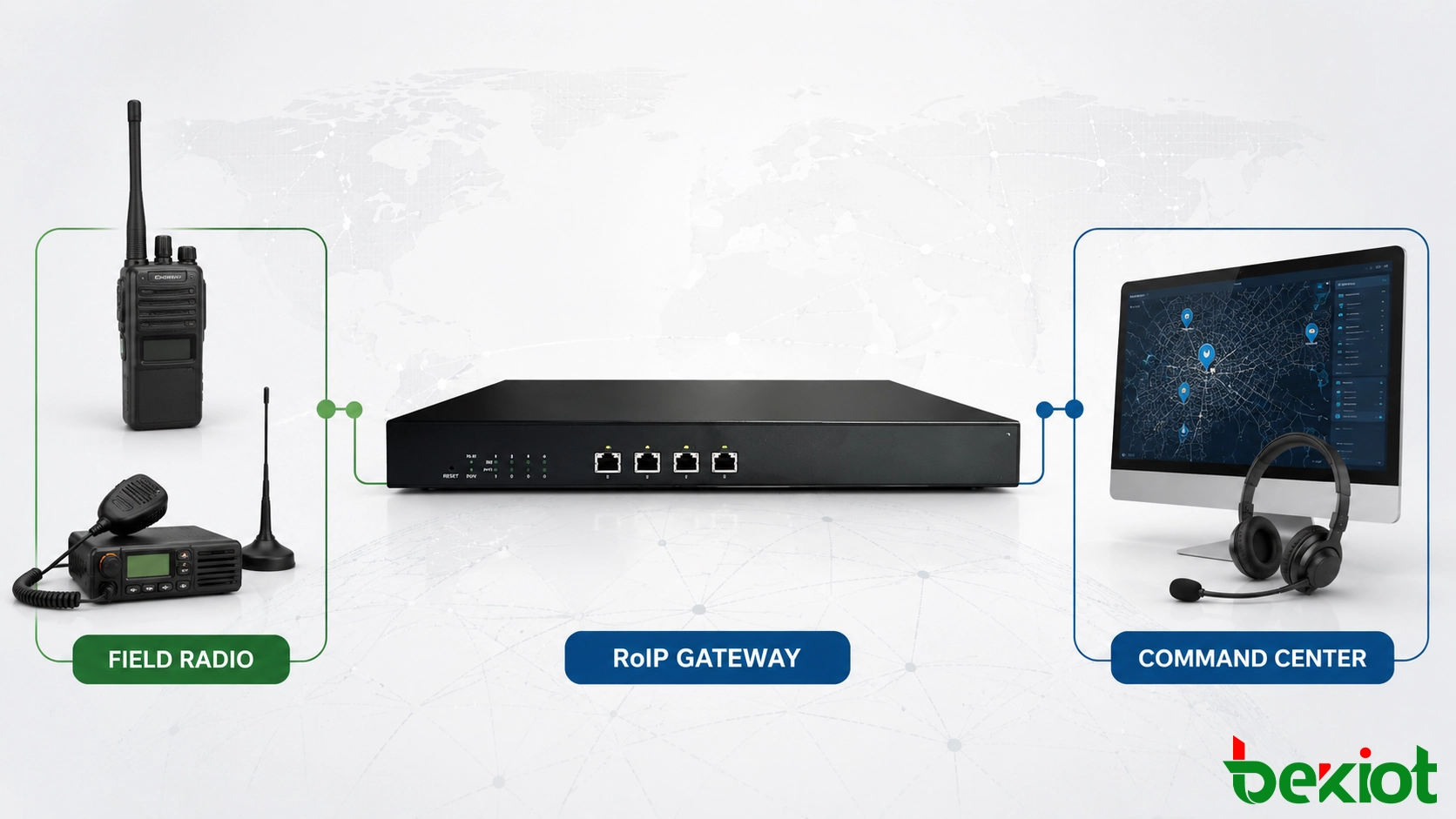

RoIP 게이트웨이는 이러한 분리된 환경 사이에 제어된 음성 경로를 생성합니다. 무선 측에서 게이트웨이는 기지국 무전기, 이동 무전기 또는 기타 적합한 인터페이스가 제공하는 오디오, PTT(Push-to-Talk) 및 채널 상태 신호에 연결됩니다. 네트워크 측에서는 오디오를 패킷화하고 관련 제어 상태를 IP를 통해 전송합니다. 원격 엔드포인트는 오디오와 PTT 작동을 재구성하거나 스트림을 지휘 플랫폼에 전달할 수 있습니다.
이 접근 방식은 모든 현장 무전기를 교체하는 것이 실용적이거나 바람직하지 않을 때 특히 유용합니다. 기존 단말기, 커버리지 계획 및 운영 절차는 서비스 상태를 유지하면서 지휘 계층은 더 넓은 접근 권한을 얻습니다. 통합은 채널별로 도입될 수 있어 프로젝트 팀이 추가 무선 네트워크를 연결하기 전에 동작을 확인할 수 있습니다.
RoIP는 범용 프로토콜 변환으로 설명되어서는 안 됩니다. 오디오 및 제어 브리징은 통신 경로를 연결할 수 있지만 디지털 트렁크 무선 시스템의 모든 기본 기능을 자동으로 재현하지는 않습니다. 단위 식별, 긴급 신호, 위치, 문자 메시지, 암호화 상태 및 통화 그룹 관리는 전용 프로토콜 인터페이스 또는 무선 인프라의 지원이 필요할 수 있습니다. 신뢰할 수 있는 설계는 음성 상호 운용성 요구 사항을 이러한 상위 레벨 서비스와 분리하는 것에서 시작됩니다.
음성과 PTT가 네트워크를 통해 이동하는 방식
통신 경로는 특정 장비에 대해 선택된 무선 인터페이스로 시작됩니다. 수신기의 오디오는 COR, COS 또는 스켈치 상태와 같은 수신 상태 표시와 함께 게이트웨이로 들어갑니다. 게이트웨이는 오디오를 인코딩하고 필요한 세션 및 제어 정보를 첨부하여 승인된 IP 엔드포인트로 전송합니다.
반대 방향에서는 운영자가 파견 콘솔, 전화 인터페이스 또는 원격 제어 애플리케이션에서 PTT를 누릅니다. 원격 게이트웨이 또는 무선 인터페이스는 송신 제어를 설정하고, 필요할 때 무전기가 송신 상태로 전환될 때까지 기다린 후 운영자의 오디오를 무전기로 전송합니다. 해제 타이밍도 중요합니다. 마지막 오디오 패킷이 재생되기 전에 PTT가 해제되면 마지막 단어가 잘릴 수 있습니다.
네트워크 경로는 근거리 통신망, 관리된 광역 네트워크 또는 다른 베어러를 통한 암호화 터널을 사용할 수 있습니다. 광섬유는 예측 가능한 용량이 필요한 고정 현장에 유용합니다. 사설 셀룰러, 4G/5G, 마이크로파 및 위성은 고정 인프라를 사용할 수 없는 곳에서 커버리지를 확장할 수 있지만, 각 베어러는 서로 다른 지연, 지터, 가용성 및 보안 고려 사항을 도입합니다. 게이트웨이는 이러한 제한을 제거할 수 없습니다. 엔드투엔드 네트워크 설계의 일부로 구성되어야 합니다.
게이트웨이가 SIP 통합을 지원하는 경우, 무선 채널은 소프트스위치, IP PBX 또는 파견 서버에 제공될 수 있습니다. 이를 통해 승인된 전화 사용자가 제어된 통화 경로를 통해 무선 채널을 모니터링하거나 통화할 수 있습니다. 시스템은 여전히 반이중 규율을 유지해야 합니다. 전화 사용자는 동시 통화에 익숙하지만, 무선 사용자는 일반적으로 교대로 송신합니다. 명확한 PTT 표시와 통화 허용 로직은 양측이 서로 말하는 것을 방지합니다.
지휘 센터 내에서 중요한 기능
군사 지휘 통신 솔루션은 게이트웨이 포트 목록보다는 운영 워크플로를 중심으로 설계되어야 합니다. 다음 기능은 무선-IP 경로가 일상적인 조정 및 고압력 이벤트 중에 유용한지 여부를 결정합니다.
-
무선 및 전화 상호 연동: 승인된 전화 내선 또는 지휘 음성 단말기는 각 직원에게 별도의 무전기를 제공하지 않고 선택된 무선 채널에 액세스할 수 있습니다.
-
공유 채널 모니터링: 승인된 요원은 헤드셋, 운영자 위치 또는 제어된 객실 오디오 시스템을 통해 현장 무선 트래픽을 청취하여 공통 상황 인식을 향상시킬 수 있습니다.
-
원격 PTT 작동: 지휘 운영자는 다른 현장에 위치한 무전기를 통해 송신할 수 있으며, 무선 네트워크의 익숙한 PTT 동작을 유지합니다.
-
네트워크 간 음성 패치: 호환되지 않는 두 무선 채널은 인터페이스 및 정책 승인을 조건으로 특정 임무 또는 조정 기간 동안 연결될 수 있습니다.
-
중앙 파견 액세스: 여러 무선 채널이 호환 가능한 음성 서비스와 함께 하나의 운영자 인터페이스에 나타날 수 있어 여러 독립 제어국을 모니터링할 필요성을 줄입니다.
-
녹음 및 이벤트 검토: 정책이 허용하는 경우, 무선 오디오, 운영자 작업 및 시간 정보가 파견 또는 녹음 계층에 의해 캡처되어 사건 재구성 및 교육에 사용될 수 있습니다.
-
분산 현장 관리: 게이트웨이 및 무선 링크 상태는 센터에서 감독될 수 있어 채널이 긴급히 필요하기 전에 통신 오류를 식별할 수 있습니다.
Becke RoIP 게이트웨이 솔루션은 음성-IP 변환, PTT 제어, 원격 파견 액세스 및 광섬유, VPN, 셀룰러 또는 위성 지원 IP 연결을 통한 무선 네트워크 브리징을 위해 설계되었습니다. 이는 특정 모델이나 포트 수에 의존하지 않고 더 광범위한 지휘 및 파견 시스템의 무선 액세스 계층을 형성할 수 있습니다.

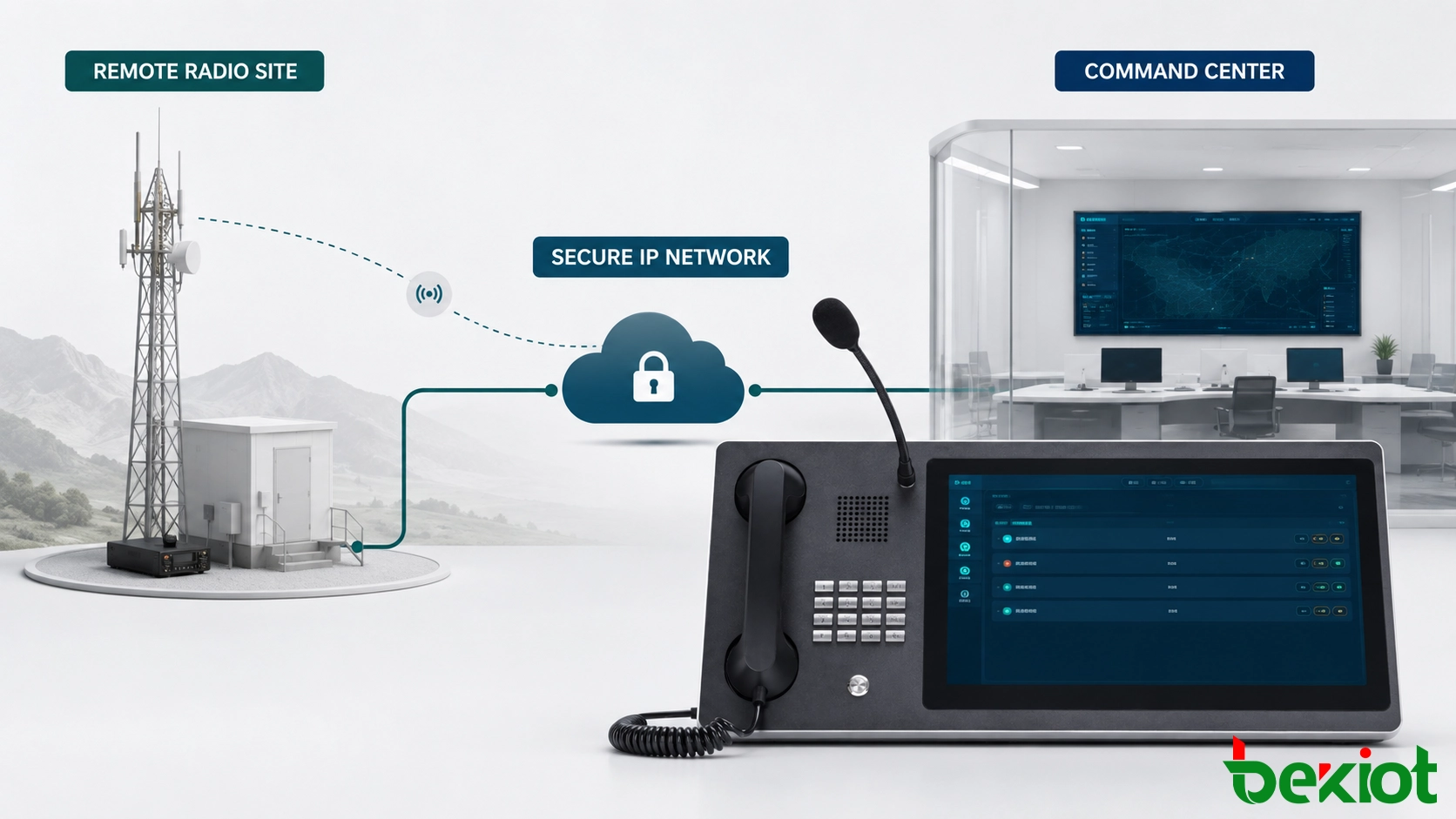

분산 설계는 무선 커버리지를 현장 가까이에 유지합니다
RoIP의 가장 강력한 주장 중 하나는 무선 현장을 주요 지휘 센터와 분리할 수 있는 능력입니다. 안테나와 기지국 무전기는 지형, 커버리지 및 무선 주파수 계획이 요구하는 곳에 배치할 수 있습니다. 지휘 플랫폼, 운영자 위치 및 음성 서비스는 운영 IP 네트워크를 통해 연결된 다른 위치에 남을 수 있습니다.
일반적인 분산 설계는 세 가지 계층을 포함합니다:
-
원격 무선 계층. 기지국 또는 차량 무전기는 로컬 무선 네트워크에 대한 액세스를 제공합니다. RoIP 게이트웨이는 오디오, PTT 및 수신 상태 신호와 인터페이스합니다. 로컬 전원, 안테나 보호 및 환경 요구 사항은 현장에서 처리됩니다.
-
전송 계층. 하나 이상의 IP 경로가 인코딩된 오디오, 제어 및 관리 트래픽을 전송합니다. 네트워크 분할, 트래픽 우선 순위, 암호화 및 경로 장애 조치는 보안 설계에 따라 적용됩니다.
-
지휘 계층. 파견 콘솔, 승인된 전화, 녹음 서비스 및 관리 도구는 운영자에게 연결된 무선 채널에 대한 제어된 액세스를 제공합니다.
무선 장비를 원격 현장에 유지하면 조직이 더 나은 안테나 위치를 선택하고 지휘 요원을 재배치하지 않고 커버리지를 확장하는 데 도움이 됩니다. 또한 하나의 무선 현장 손실이 모든 지휘 기능을 자동으로 제거하는 것을 방지합니다. 이는 복원력 이점이지 생존성 보장이 아닙니다. 전원, 네트워크 경로, 안테나, 게이트웨이 노드 및 지휘 애플리케이션은 모두 독립적인 보호 및 대체 계획이 필요합니다.
여러 현장을 하나의 지휘 센터에 연결할 수 있으며, 기본 위치를 사용할 수 없을 때 액세스를 인계받을 대체 센터를 준비할 수 있습니다. 설계는 어떤 센터가 PTT를 제어하는지, 충돌하는 요청을 처리하는 방법, WAN이 중단될 때 로컬 요원이 무선 액세스를 유지할 수 있는지 여부를 정의해야 합니다. 명확한 소유권 규칙 없이는 중복 연결이 복원력보다는 경합을 생성할 수 있습니다.
신뢰성과 보안은 함께 설계되어야 합니다
무선 오디오를 IP로 이동하면 운영 범위가 확장되지만 독립형 무선에는 존재하지 않는 종속성도 도입됩니다. 프로젝트 팀은 음성 경로를 보호하면서도 작동하기 너무 복잡하지 않게 만들어야 합니다. 따라서 보안 제어, 네트워크 품질 및 무선 동작은 하나의 시스템으로 테스트되어야 합니다.
관리 및 미디어 경로 보호
게이트웨이는 승인된 엔드포인트와 관리자로 액세스가 제한된 제어된 네트워크 세그먼트에 배치되어야 합니다. 필요하지 않은 관리 서비스는 비활성화해야 합니다. 강력한 인증, 보안 관리, 암호화 터널 및 중앙 로깅은 조직의 보안 정책을 따라야 합니다. SIP를 사용하는 경우 등록, 통화 승인 및 라우팅 규칙은 승인되지 않은 내선이 무선 채널에 도달하는 것을 방지해야 합니다.
공칭 대역폭보다 명료도 우선
음성 품질은 코덱 선택 이상에 따라 달라집니다. 패킷 손실, 가변 지연, 잘못된 오디오 레벨, 에코, 전기적 잡음 및 불량한 PTT 타이밍은 기술적으로 연결된 채널을 사용하기 어렵게 만들 수 있습니다. QoS(Quality of Service)는 네트워크 혼잡 중 무선 음성 및 제어 트래픽을 보호해야 합니다. 지터 버퍼링은 원활한 재생과 추가 지연 사이의 균형을 맞추어야 하며, 특히 셀룰러 또는 위성 경로에서 중요합니다.
네트워크 장애 중 로컬 작동 유지
원격 무선 현장은 지휘 센터에 대한 링크가 실패할 때 정의된 동작을 가져야 합니다. 임무 및 시스템 설계에 따라 원격 파견 액세스를 사용할 수 없더라도 로컬 무선 사용자는 정상적으로 계속 통신할 수 있습니다. 중요 현장은 중복 전원, 두 개의 독립적인 네트워크 베어러, 대체 게이트웨이 또는 보조 지휘 경로가 필요할 수 있습니다. 장애 조치 테스트에는 손실 및 복구가 포함되어야 합니다. 복구 동작은 단순한 링크 다운 테스트가 놓치는 문제를 종종 드러내기 때문입니다.
임시 상호 운용성 제어
네트워크 간 패치는 승인된 운영자만 생성해야 하며 명확한 시작, 중지 및 시간 초과 규칙이 있어야 합니다. 영구 브리징은 의도치 않게 채널을 청취하는 사람을 확장하거나, 오디오 루프를 생성하거나, 반이중 리소스를 점유할 수 있습니다. 운영 인터페이스는 어떤 채널이 연결되어 있고 누가 패치를 시작했는지 표시해야 합니다.
구현 단계 및 승인 확인
단계적 배포는 시스템이 운영 사용에 들어간 후 무선 인터페이스 또는 워크플로 문제를 발견할 위험을 줄입니다.
-
무선 네트워크 목록 작성. 무선 유형, 채널 사용, 오디오 인터페이스, PTT 방식, 수신 표시, 임피던스, 신호 레벨 및 외부 제어에 대한 제한 사항을 기록합니다.
-
상호 운용성 경계 정의. 요구 사항이 원격 무선 액세스, 전화 상호 연동, 임시 음성 패치, 중앙 모니터링 또는 전체 파견 통합인지 명시합니다. 음성 브리징이 기본 트렁크 데이터를 포함한다고 가정하지 마십시오.
-
역할 및 권한 매핑. 누가 모니터링, 송신, 패치 생성, 채널 변경, 녹음 검토 및 게이트웨이를 관리할 수 있는지 결정합니다.
-
전송 네트워크 설계. 기본 및 백업 베어러, 주소 지정, 분할, VPN 정책, QoS, 시간 동기화 및 모니터링을 선택합니다. 부분적인 네트워크 손실 중 예상 동작을 포함합니다.
-
오디오 및 제어 타이밍 구성. 실제 무전기와 엔드포인트를 사용하여 송수신 레벨, PTT 리드 타임, 해제 지연, 무음 처리 및 지터 버퍼 값을 설정합니다.
-
하나의 채널을 종단 간 테스트합니다. 무선-파견 및 파견-무선 오디오, 사용 중 채널 동작, 전화 액세스, 통화 허용, 통화 해제 및 중단된 링크로부터의 복구를 검증합니다.
-
제어된 단계로 확장합니다. 초기 경로가 승인 기준을 충족한 후에만 나머지 무선 채널을 추가합니다. 각 인터페이스를 문서화하여 교체 장비를 일관되게 시운전할 수 있도록 합니다.
승인은 테스트 톤만이 아닌 이해 가능한 운영 메시지를 사용해야 합니다. 운영자는 첫 번째와 마지막 단어가 잘리지 않았는지, 채널 변경이 표시되는지, PTT 상태가 명확한지, 동시 요청이 예측 가능하게 처리되는지 확인해야 합니다. 네트워크 테스트는 무선 경로가 활성화된 상태에서 지연 변동, 혼잡, 패킷 손실 및 베어러 장애 조치를 도입해야 합니다.
최종 문서에는 승인된 토폴로지, 무선 인터페이스 배선, 네트워크 경로, 액세스 역할, 백업 절차 및 오류 격리 가이드가 포함되어야 합니다. 이는 게이트웨이를 독립형 변환기에서 지휘 통신 시스템의 유지 관리 가능한 부분으로 전환합니다.
자주 묻는 질문
RoIP를 추가하려면 기존 휴대용 무전기를 교체해야 합니까?
일반적으로 그렇지 않습니다. 게이트웨이는 일반적으로 호환되는 기지국, 이동 또는 제어 무전기에 연결되므로 기존 현장 사용자는 현재 단말기를 계속 사용할 수 있습니다. 선택한 무선 인터페이스와의 호환성을 확인해야 합니다.
연결된 무선 채널에 대한 권한 변경은 누가 담당해야 합니까?
권한 소유권은 무선 운영 당국, 지휘 플랫폼 관리자 및 네트워크 보안 팀 간에 공유되어야 합니다. 단일 기술 관리자가 승인된 프로세스 없이 운영 채널 액세스를 변경해서는 안 됩니다.
배포는 하나의 원격 무선 현장으로만 시작할 수 있습니까?
네. 단일 현장 파일럿은 오디오 레벨, PTT 타이밍, 운영자 워크플로 및 네트워크 동작을 검증하는 가장 좋은 방법인 경우가 많습니다. 동일한 설계를 추가 현장에 대해 반복하거나 적용할 수 있습니다.
감사 로그에 어떤 정보를 보관해야 합니까?
정책에 따라 유용한 기록에는 관리자 로그인, 구성 변경, 채널 액세스, PTT 작업, 패치 생성 및 제거, 장비 알람 및 시간 동기화 상태가 포함됩니다. 보존 기간은 게이트웨이만이 아닌 조직에 의해 정의되어야 합니다.
훈련 트래픽은 운영 트래픽과 동일한 권한을 공유해야 합니까?
아니요. 훈련은 가능한 한 별도의 사용자 역할, 채널 할당 또는 예약된 프로필을 사용해야 합니다. 이는 훈련이 운영 통신 경로를 점유하거나 노출시키는 것을 방지합니다.
