전력선 통신은 일반적으로 PLC라고 하며, 전력선을 통해 데이터를 전송하는 기술입니다. 각 장치마다 별도의 통신 케이블을 설치하지 않고, 이미 전력을 공급하는 배선에 선택된 신호를 실어 보냅니다. 그래서 주택, 건물, 공장, 전력망, 스마트 미터, 가로등, 에너지 관리와 자동화 네트워크에서 활용됩니다.

기본 원리는 전력과 데이터가 서로 다른 주파수 대역을 사용하고 적절한 결합, 필터링, 변조, 신호 처리를 거치면 같은 도체를 공유할 수 있다는 것입니다. 실제 신뢰성은 전기 환경, 배선 품질, 노이즈, 거리, 결합 방식, 주파수 대역, 규제 한계, 연결 장치의 종류에 크게 좌우됩니다.

전기 배선을 데이터 경로로 활용

전기 배선은 원래 전력 분배를 위해 설계되었지 데이터 통신용이 아닙니다. 따라서 PLC는 이더넷, 광섬유, 동축 케이블, 전용 제어 배선과 다릅니다. 전력선 환경은 노이즈가 많고 분기되어 있으며 부하의 영향을 받기 쉬워 냉장고, 모터 드라이브, 충전기, 조광기, 인버터, 스위칭 전원이 신호 조건을 바꿀 수 있습니다.

통신을 위해 PLC 시스템은 제어된 반송파 신호를 전력선에 주입합니다. 수신기는 이 신호를 감지하고 전원 파형에서 분리한 뒤 데이터를 복조하며 가능한 경우 오류를 보정합니다. 설계에 따라 제어 신호용 저속 고신뢰 방식이 되거나 건물 내 광대역 네트워크용 고속 방식이 될 수 있습니다.

그래서 PLC는 보통 협대역과 광대역으로 나뉩니다. 협대역 시스템은 장거리, 낮은 데이터 속도, 산업 또는 전력 인프라 환경에 대한 강한 내성을 중시합니다. 광대역 시스템은 가정 네트워크나 건물 내 연결처럼 짧은 거리에서 더 높은 속도를 목표로 합니다.

기본 신호 흐름

전력선 결합

첫 단계는 통신 신호를 전기 도체에 결합하는 것입니다. 결합 회로는 데이터 신호를 주입하면서 통신 전자부를 위험한 상용 전압으로부터 보호합니다. 커패시터, 변압기, 필터, 절연 부품, 서지 보호, 임피던스 정합 요소가 포함될 수 있습니다.

좋은 결합은 매우 중요합니다. 장치는 전기 안전을 해치지 않으면서 송수신해야 합니다. 전력회사나 산업 시스템에서는 전압 서지, 부하 스위칭, 접지 차이, 혹독한 환경도 견뎌야 할 수 있습니다.

변조와 코딩

PLC 모뎀은 변조를 사용해 디지털 정보를 반송파에 실어 보냅니다. 주파수 대역과 용도에 따라 OFDM, 확산 스펙트럼, FSK, PSK 또는 다른 변조 방식이 사용됩니다.

전력선에는 강한 노이즈와 변동 임피던스가 존재할 수 있으므로, 많은 시스템은 오류 정정, 인터리빙, 적응 변조, 자동 재전송을 사용합니다. 이러한 방법은 채널이 불안정할 때 통신 신뢰성을 높입니다.

배선 네트워크를 통한 전송

변조 후 신호는 전력선을 따라 이동합니다. 경로에는 분기 회로, 배전반, 변압기, 커넥터, 차단기, 계량기, 결합 장치가 포함될 수 있습니다. 각 요소는 신호를 감쇠, 반사, 왜곡 또는 부분 차단할 수 있습니다.

단순한 가정 네트워크에서는 경로가 짧고 관리가 비교적 쉽습니다. 전력 배전망에서는 경로가 길고 변압기, 부하 변화, 옥외 선로 조건의 영향을 받을 수 있습니다.

수신과 오류 처리

수신기는 전기 배선에서 통신 신호를 추출해 다시 디지털 데이터로 변환합니다. 상용 주파수, 고조파, 과도 노이즈, 다른 장비의 간섭에서 유효 데이터를 분리해야 합니다.

오류가 발생하면 재전송, 전방 오류 정정, 채널 추정, 적응 속도 제어를 사용할 수 있습니다. 목표가 항상 최고 속도는 아닙니다. 스마트 그리드와 제어 분야에서는 높은 처리량보다 안정적인 전달이 더 중요합니다.

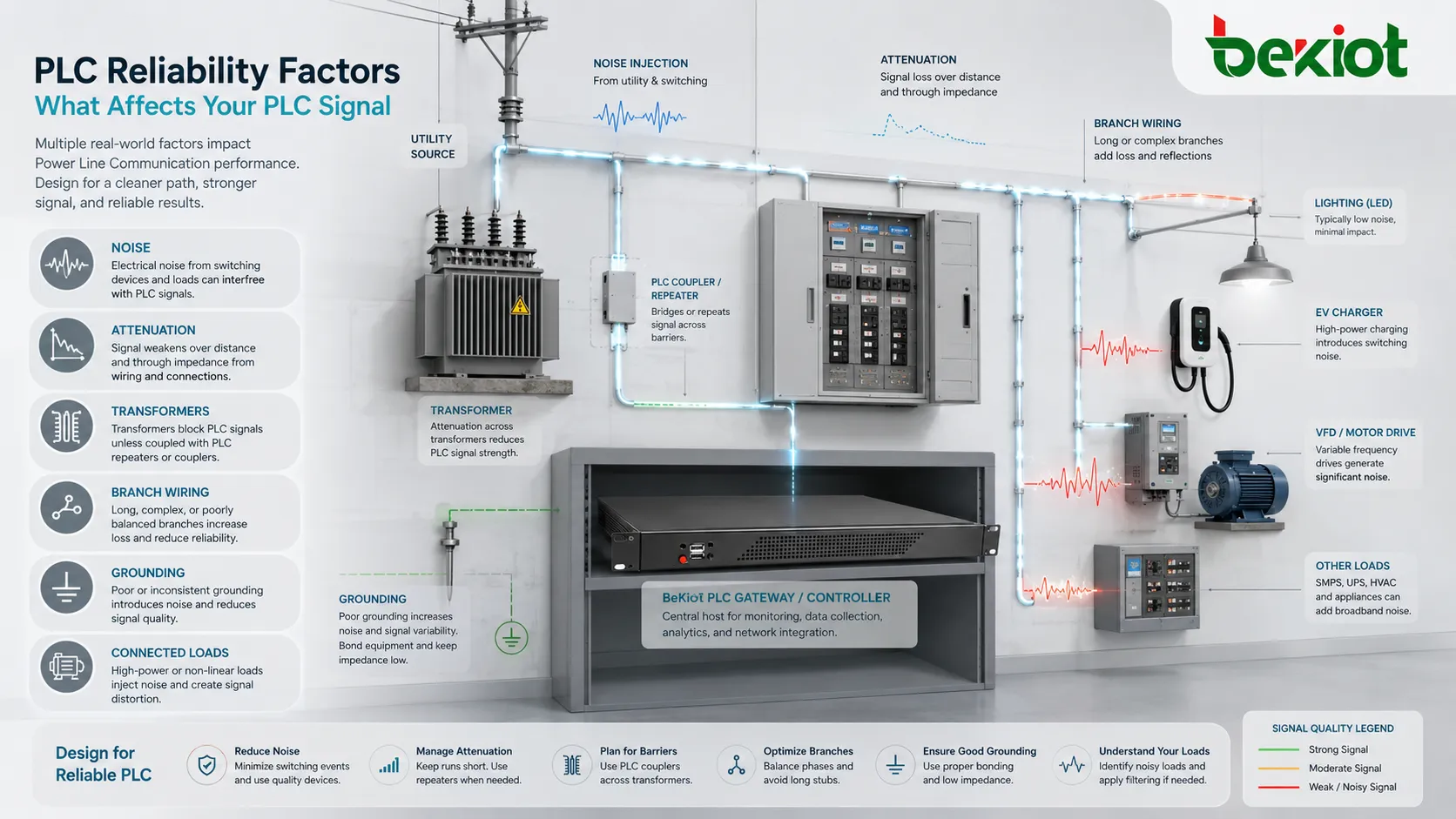

신뢰성은 전기 환경에 좌우됨

PLC 신뢰성은 전력 네트워크 자체의 영향을 강하게 받습니다. 전용 통신 케이블과 달리 전력선은 부하가 켜지고 꺼지면서 하루 동안 특성이 변합니다. 한 시간은 깨끗하고 다음 시간은 시끄러울 수 있으므로, 중요한 통신에 사용하기 전 계획과 시험이 필요합니다.

일반적인 문제는 임펄스 노이즈, 지속적인 전도 노이즈, 높은 감쇠, 상 분리, 변압기 차단, 불량 접지, 긴 분기선, 노후 배선, 느슨한 단자, 전력전자 장비 간섭입니다. 통신이 완전히 멈추지 않더라도 속도 저하, 지연 증가, 간헐적 장애가 생길 수 있습니다.

신뢰성 있는 구축은 강건한 변조, 적절한 결합, 적합한 주파수 선택, 중계기 또는 메시 동작, 강한 필터링, 서지 보호, 현장 시험을 함께 사용합니다. 핵심 시스템에서는 광섬유, 이더넷, 무선 메시, 셀룰러, 전용 제어 케이블과도 비교해야 합니다.

협대역과 광대역 방식

협대역 시스템

협대역 PLC는 낮은 주파수에서 동작하며 전력회사, 계량, 가로등, 건물 제어, 산업 모니터링에 많이 쓰입니다. 데이터 속도는 낮지만 긴 거리와 복잡한 전기 네트워크 통과에 유리합니다.

소형 데이터 패킷, 상태 정보, 계량값, 제어 명령, 고장 메시지, 주기적 모니터링 데이터에 적합합니다. 우선순위는 고속 전송보다 커버리지와 안정성입니다.

광대역 시스템

광대역 PLC는 높은 주파수와 넓은 채널을 사용해 더 높은 데이터 속도를 제공합니다. 가정 네트워킹, 멀티미디어 분배, 전력선 광대역, 신규 네트워크 케이블 설치가 어려운 건물 내 연결에 사용됩니다.

편리하지만 성능은 배선 품질, 회로 거리, 노이즈 원인, 상 결합, 같은 전력망을 공유하는 장치 수에 따라 달라집니다. 실제 처리량은 이론 최대치보다 훨씬 낮을 수 있습니다.

하이브리드 통신

일부 시스템은 PLC를 무선, 이더넷, 셀룰러, RF 메시 네트워크, 광섬유와 결합합니다. 하이브리드 방식은 커버리지와 복원력을 높이며, 한 구역의 전력선 조건이 나쁘면 다른 경로가 데이터를 운반할 수 있습니다.

이 방식은 스마트 그리드, 캠퍼스, 산업 현장, 건물 자동화처럼 하나의 통신 매체가 모든 위치에서 동일하게 성능을 내기 어려운 환경에 유용합니다.

주요 표준과 기술 계열

구축상의 이점

신규 배선 감소

가장 큰 실용적 이점은 기존 전력 배선을 활용한다는 점입니다. 오래된 건물, 지중 전력망, 가로등 시스템, 마감된 실내 공간에서는 새 통신 케이블을 포설하는 일이 비싸고 방해가 되거나 현실적으로 어렵습니다.

기존 전기 경로가 적합하다면 PLC는 설치 작업을 줄일 수 있습니다. 연결 장치가 이미 전원을 필요로 하고 같은 전기 인프라를 따라 배치되어 있을 때 특히 유용합니다.

넓은 물리적 커버리지

전력 배선은 통신 배선이 없는 많은 장소까지 도달합니다. 전력 계량기, 가로등, 전기 캐비닛, 펌프장, 설비실, 가정용 콘센트는 이미 전력망에 연결되어 있습니다.

따라서 PLC는 각 지점에 별도 통신 라인을 설치하지 않고 분산 장치를 지원할 수 있습니다.

저용량 제어 데이터에 적합

많은 자동화 작업은 높은 대역폭을 필요로 하지 않습니다. 계량값, 릴레이 명령, 조명 상태, 에너지 값, 알람 입력, 장치 상태 보고는 작은 패킷만으로 충분합니다.

이러한 용도에서는 긴 거리나 노이즈가 많은 선로에서 안정화하기 어려운 고속 시스템보다, 강건한 저속 PLC 링크가 더 실용적일 수 있습니다.

전력망과 계량 업무에 적합

전력회사는 이미 전기 네트워크를 운영합니다. PLC는 데이터 통신이 그 인프라 일부를 따라가게 하므로 계량, 배전 모니터링, 부하 제어, 전력망 자동화에 편리합니다.

그러나 변압기, 긴 피더, 임피던스 변화, 노이즈 원인이 커버리지에 영향을 주므로 세심한 계획이 필요합니다.

개보수 친화적 연결

벽을 열거나 굴착하거나 배관을 추가하기 어려운 개보수 프로젝트에서 PLC는 매력적입니다. 건물, 캠퍼스, 가로등, 기존 전기 시스템에 통신 옵션을 제공합니다.

개보수 성공은 시험에 달려 있습니다. 기존 배선에는 오래된 접속부, 혼합 상, 보호 장치, 성능을 떨어뜨리는 노이즈 원인이 있을 수 있습니다.

무시해서는 안 되는 한계

전기 부하에서 발생하는 노이즈

전력선에는 노이즈를 만드는 많은 장치가 연결됩니다. 스위칭 전원, 조광기, 모터, 인버터, 충전기, 용접 장비, 가변 주파수 드라이브가 PLC 신호를 교란할 수 있습니다.

필터, 더 나은 장치 배치, 노이즈 원인 격리, 강건한 변조가 도움이 되지만 일부 환경은 여전히 어렵습니다.

예측하기 어려운 배선 경로

전기 배선은 깨끗한 점대점 구조를 따르지 않을 수 있습니다. 분기, 패널, 상, 변압기, 차단기, 공유 회로가 예측하기 어려운 신호 경로를 만듭니다.

물리적으로 가까운 두 콘센트가 항상 최적의 통신 경로를 갖는 것은 아니며, 멀리 떨어진 장치라도 전기 경로가 유리하면 잘 통신할 수 있습니다.

제한적인 성능 보장

PLC 성능은 시간, 부하 상태, 주파수 대역, 설치 품질에 따라 달라집니다. 시운전 때 좋은 결과가 나와도 나중에 연결 장치가 바뀌면 성능이 떨어질 수 있습니다.

중요 통신에서는 모니터링과 예비 경로를 고려해야 합니다.

규제와 EMC 제약

PLC 신호는 다른 전기 및 무선 시스템과 공존해야 합니다. 방출 한계, 주파수 제한, 전자파 적합성 요구는 송신 전력, 채널 선택, 제품 인증에 영향을 줍니다.

제품은 대상 시장과 적용 규정에 맞게 선택해야 합니다. 설치 시에는 무선 서비스나 민감 장비와의 간섭도 고려해야 합니다.

PLC는 단순한 무배선 지름길이 아니라, 전력선을 사용하는 통신 시스템으로 다룰 때 가장 신뢰성이 높습니다.

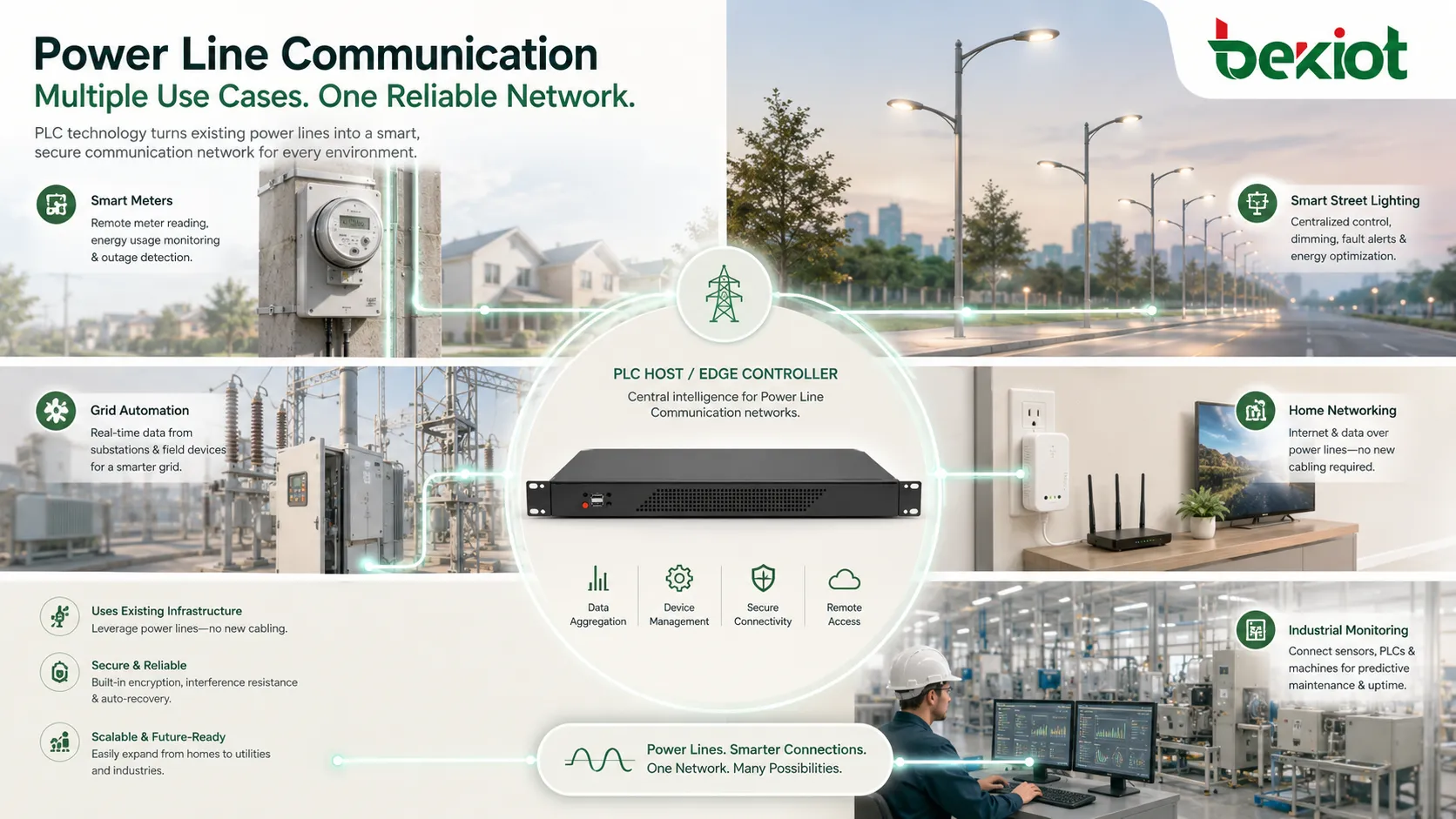

주요 활용 분야

스마트 계량

스마트 미터는 PLC를 사용해 사용량 데이터, 상태 정보, 변조 또는 침입 이벤트, 제어 메시지를 배전망으로 보냅니다. 각 미터 위치에 별도 통신 배선을 줄일 수 있습니다.

계량 분야는 보통 높은 대역폭보다 안정적인 저속 통신, 커버리지, 관리성을 우선합니다.

전력망 자동화

전력회사는 피더 모니터링, 고장 표시, 부하 제어, 배전 자동화, 원격 개폐에 PLC를 사용할 수 있습니다. 전력 인프라가 이미 있는 곳에서 현장 장치와 제어 시스템을 연결합니다.

전력망 조건은 부하, 개폐 작업, 날씨, 네트워크 토폴로지에 따라 변하므로 신뢰성 계획이 중요합니다.

가로등 제어

가로등 네트워크는 조명 장치가 이미 전력 회로로 연결되어 있어 일부 구축에서 PLC에 적합합니다. 조광, 상태 보고, 고장 알림, 스케줄링, 에너지 모니터링을 지원할 수 있습니다.

대규모 옥외 조명 네트워크에서는 세그먼트 설계, 캐비닛 게이트웨이, 서지 보호가 중요합니다.

가정 및 건물 네트워크

전력선 어댑터는 기존 콘센트를 통해 네트워크 연결을 확장합니다. Wi-Fi가 약하거나 이더넷 케이블 설치가 현실적이지 않은 곳에서 유용합니다.

성능은 배선 연식, 회로 구성, 거리, 콘센트 종류, 서지 보호기, 멀티탭, 가전 간섭에 따라 달라집니다. 일반적으로 벽 콘센트에 직접 연결하는 것이 필터형 멀티탭보다 낫습니다.

산업 모니터링

일부 산업 시스템은 장비 모니터링, 에너지 데이터 수집, 원격 센서, 저속 제어, 현장 장치 통신에 PLC를 사용합니다. 전원선은 도달하지만 데이터 케이블이 없는 원격 장비에 유용합니다.

산업 적용에는 세심한 EMC 설계가 필요합니다. 모터, 드라이브, 릴레이, 대전류 장비가 심한 전도 노이즈를 만들 수 있기 때문입니다.

건물 자동화

조명, HVAC 제어, 에너지 관리, 재실 감지, 전기 패널은 전용 통신 버스가 없을 때 PLC를 사용할 수 있습니다. 대규모 재배선 없이 개보수 자동화를 지원합니다.

건물 시스템은 구역별로 시험해야 합니다. 패널, 상, 변압기, 전기 노이즈가 커버리지에 영향을 주기 때문입니다.

더 나은 결과를 위한 설계 체크리스트

먼저 애플리케이션 요구사항을 확인합니다. 스마트 미터 네트워크, 가정용 인터넷 어댑터, 산업 센서 링크, 가로등 제어 시스템은 데이터 속도, 거리, 지연, 신뢰성 요구가 크게 다릅니다.

전기 환경을 조사합니다. 배선 연식, 상 구성, 변압기 위치, 패널 구조, 접지, 노이즈 원인, 서지 보호, 연결 부하를 확인하면 통신이 강한 지점과 약한 지점을 예측할 수 있습니다.

올바른 기술 유형을 선택합니다. 협대역은 장거리와 낮은 데이터 속도에, 광대역은 건물 내 고속 통신에 더 적합합니다. 이론상 최대 속도만 보고 선택하면 안 됩니다.

게이트웨이와 중계기를 계획합니다. 대규모 설치에는 집중기, 중계기, 메시 라우팅, 상 결합기, 세그먼트 게이트웨이가 필요할 수 있습니다.

실제 운전 조건에서 시험합니다. 모터 운전, 조명 스위칭, 충전기 작동, 인버터 동작, 건물 부하 변화 중에도 통신을 확인해야 합니다. 조용한 시험은 일상 간섭을 드러내지 못할 수 있습니다.

보안과 데이터 보호

PLC는 공유 전기 인프라를 사용하므로 보안은 처음부터 고려해야 합니다. 장치는 필요에 따라 인증, 암호화, 접근 제어, 안전한 시운전, 무단 가입 방지를 지원해야 합니다.

전력회사와 건물 시스템에서는 장치 ID 관리가 중요합니다. 악성 또는 잘못 설정된 장치가 네트워크에 가입해 제어 명령을 보내지 못해야 합니다. 펌웨어 업데이트와 키 관리도 계획해야 합니다.

가정 네트워크에서는 장비가 제공하는 암호화 또는 페어링 기능을 활성화해야 합니다. 인접 배선, 공유 회로, 공동주택 전기 인프라를 통한 의도치 않은 접근 위험을 줄입니다.

일반적인 문제와 해결

낮은 데이터 속도

낮은 데이터 속도는 거리, 노이즈, 콘센트 품질, 상 분리, 오래된 배선, 서지 보호기, 너무 많은 분기 때문에 발생할 수 있습니다. 장치를 다른 콘센트로 옮기거나 중계기를 추가하면 개선될 수 있습니다.

특정 시간에 연결 끊김

특정 장비가 동작할 때만 통신이 실패한다면 모터, 충전기, 조광기, 용접 장비, 인버터, 스위칭 전원의 노이즈가 원인일 수 있습니다. 시간 패턴을 확인하면 간섭원을 찾기 쉽습니다.

장치 페어링 실패

페어링 실패는 서로 다른 기술 계열, 호환되지 않는 표준, 암호화 불일치, 나쁜 신호 경로, 필터형 멀티탭 연결에서 발생할 수 있습니다.

한 방에서는 작동하지만 다른 방에서는 작동하지 않음

두 위치가 서로 다른 상에 있거나 배전반으로 분리되어 있거나 차단기의 영향을 받거나 긴 배선 경로로 연결되어 있을 수 있습니다. 상 결합 또는 다른 게이트웨이 위치가 필요할 수 있습니다.

다른 장비와의 간섭

드물게 잘못 설치되었거나 규격에 맞지 않는 PLC 장치가 무선 또는 민감 전자장비를 간섭할 수 있습니다. 적합한 장비, 올바른 필터, 적절한 설치 관행을 사용해야 합니다.

유지보수와 장기 신뢰성

PLC 네트워크는 시간이 지나도 모니터링해야 합니다. 전기 부하 추가, 패널 변경, 배선 노후화, 서지 보호기 고장, 새 장비의 노이즈 도입으로 통신 품질이 달라질 수 있습니다.

전력회사와 산업 시스템에서는 링크 품질, 패킷 손실, 재시도, 장치 오프라인 이벤트, 게이트웨이 로그를 점검해야 합니다. 갑작스러운 저하는 새 노이즈 원인이나 배선 문제를 의미할 수 있습니다.

건물과 가정에서는 어댑터를 필터형 멀티탭, 과부하 콘센트, 불안정한 회로로 옮기지 않아야 합니다. 가전, 충전기, 조광기를 추가한 뒤 성능이 변하면 그 장치를 점검해야 합니다.

FAQ

PLC는 서로 다른 전기 상 사이에서도 동작할 수 있습니까?

가능한 경우도 있지만 성능이 낮아질 수 있습니다. 일부 설치에서는 상 사이 통신을 개선하기 위해 상 결합기, 중계기 또는 게이트웨이가 필요합니다.

PLC가 이더넷 또는 광섬유를 대체합니까?

일반적으로 대체하지 않습니다. 기존 전력 배선을 활용하기 편리한 곳에서는 유용하지만, 고대역폭 또는 미션 크리티컬 데이터 네트워크에는 이더넷과 광섬유가 더 예측 가능합니다.

서지 보호기가 성능에 영향을 줄 수 있습니까?

그렇습니다. 일부 서지 보호기와 필터형 멀티탭은 PLC 신호를 감쇠시킵니다. 벽 콘센트 직접 연결이나 PLC 호환 패스스루 어댑터가 더 좋은 경우가 많습니다.

PLC는 전력회사나 건물 시스템에 충분히 안전합니까?

적절한 인증, 암호화, 키 관리, 장치 프로비저닝, 접근 제어를 사용하면 안전하게 구성할 수 있습니다. 보안은 물리 매체만이 아니라 구현과 설정에 달려 있습니다.

구축 전에 무엇을 시험해야 합니까?

신호 커버리지, 데이터 속도, 패킷 손실, 지연, 상 간 통신, 정상 부하 시 노이즈, 게이트웨이 위치, 보안 설정, 전원 스위칭 또는 장비 기동 시 동작을 시험해야 합니다.
