많은 유니파이드 커뮤니케이션 프로젝트에서 전화 시스템은 회의실, 지휘 센터, 대회의실, 교육실 또는 공중 방송 환경과 연결되어야 합니다. 목표는 방 안에서 전화 통화를 들을 수 있게 하는 것뿐만 아니라 원격 발신자가 현장의 마이크, 토론, 안내 방송 및 기타 선택된 오디오 소스를 들을 수 있도록 하는 것입니다.

이러한 유형의 통합은 전화 회의, 비상 지휘, 배송 통신, 원격 조정, 정부 회의실, 기업 이사회실, 산업 제어 센터 및 공공 서비스 시설에서 널리 사용됩니다. 대부분의 최신 통신 플랫폼은 SIP 및 VoIP를 기반으로 하므로, 핵심은 믹서의 오디오 입력 및 출력을 SIP 기반 음성 엔드포인트로 변환하는 것입니다.

두 시스템이 함께 작동해야 하는 이유

전화 시스템과 회의실 음향 시스템은 일반적으로 서로 다른 목적으로 구축됩니다. 전화 플랫폼은 SIP 등록, 내선 번호, 통화 라우팅, 외부 회선, 녹음, 권한 및 원격 액세스를 처리합니다. 믹서 또는 오디오 프로세서는 마이크, 스피커, 증폭기, 이퀄라이제이션, 라우팅, 게인 제어 및 실내 음향 강화를 처리합니다.

이 두 시스템이 격리된 상태로 남아 있으면 원격 발신자는 소형 스피커폰이나 노트북 마이크의 소리만 들을 수 있으며, 방 안의 사람들은 발신자의 목소리를 명확하게 듣는 데 어려움을 겪을 수 있습니다. 넓은 방에서는 이로 인해 저음량, 에코, 음성 명료도 저하 및 비효율적인 통신이 발생할 수 있습니다.

전화 음성을 믹서에 연결함으로써 방은 기존의 마이크, 스피커, 증폭기 및 오디오 프로세서를 사용할 수 있습니다. 원격 사용자는 일반 전화 통화, SIP 내선, 배송 콘솔, 모바일 내선 또는 외부 회선을 통해 방에 참여할 수 있습니다. 룸 오디오 시스템은 별도의 음향 시스템으로 남지 않고 통신 워크플로의 일부가 됩니다.

핵심 기술 논리

전체 솔루션은 두 개의 독립적인 오디오 경로를 기반으로 합니다. 첫 번째 경로는 선택된 룸 오디오를 전화 시스템으로 보냅니다. 두 번째 경로는 전화 오디오를 룸 음향 시스템으로 다시 보냅니다.

대부분의 경우 믹서는 AUX 출력, 그룹 출력, 매트릭스 출력, 녹음 출력 또는 전용 회선 출력을 제공합니다. 이 신호는 SIP 오디오 게이트웨이 또는 소프트폰을 실행 중인 컴퓨터로 보낼 수 있습니다. 전화 측에서 반환된 오디오는 믹서의 하나의 입력 채널에 연결되어 일반 오디오 소스처럼 제어할 수 있습니다.

SIP는 개방적이고 널리 채택된 음성 프로토콜이므로 이 통합은 많은 IPPBX 플랫폼, 유니파이드 커뮤니케이션 시스템, 배송 시스템, SIP 서버, VoIP 게이트웨이 및 클라우드 또는 사설 음성 네트워크에서 작동할 수 있습니다. 정확한 배선 및 구성은 다를 수 있지만 원리는 동일합니다. 아날로그 또는 디지털 룸 오디오가 SIP 통화로 변환됩니다.

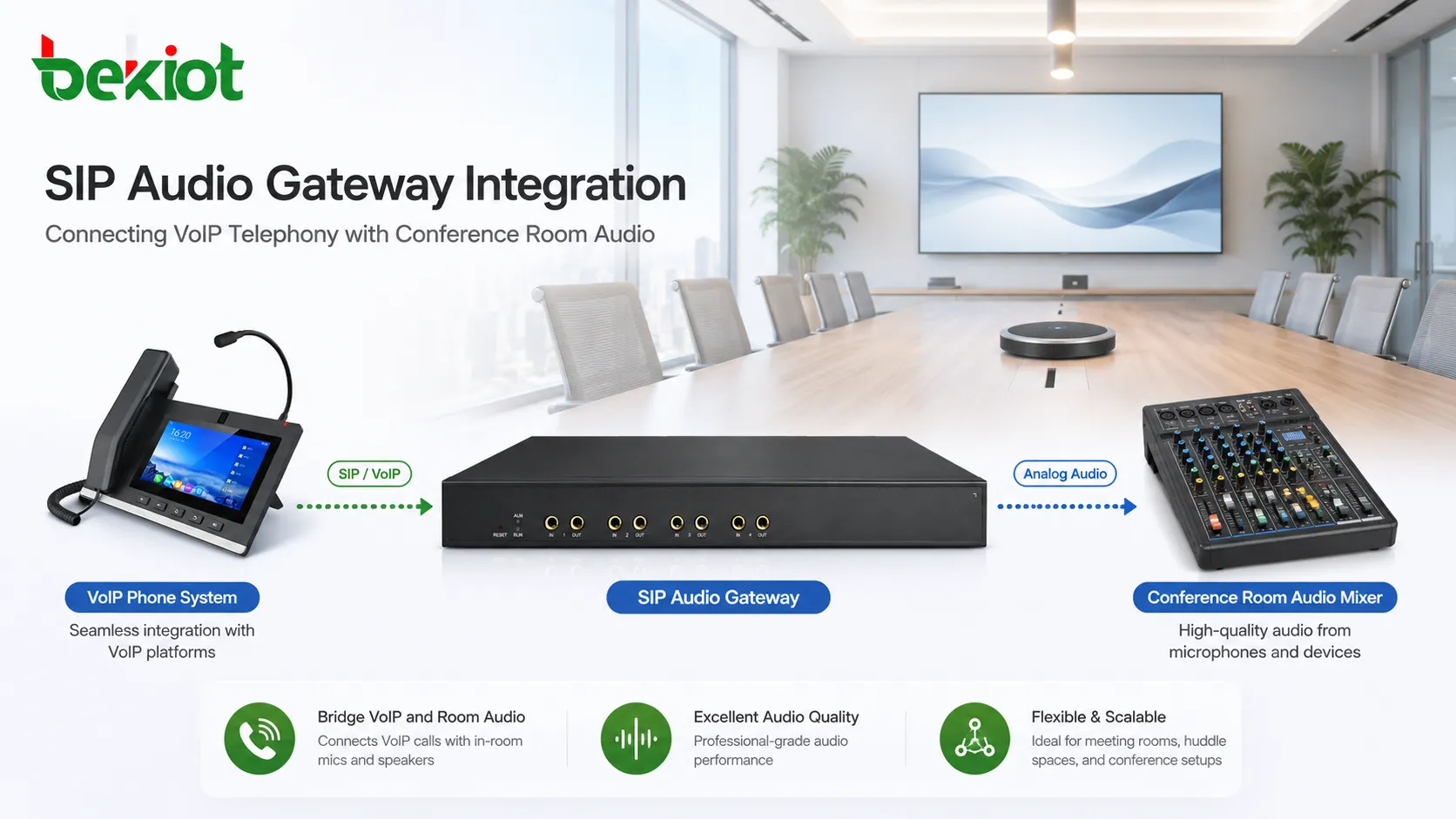

방법 1: SIP 오디오 게이트웨이 사용

게이트웨이 작동 방식

SIP 오디오 게이트웨이는 일반적으로 고정 및 전문 설치에 선호되는 방법입니다. 오디오 입력 및 출력 인터페이스를 제공하며 SIP 내선으로 전화 시스템에 등록할 수 있습니다. 등록이 완료되면 회의실 오디오 시스템은 다이얼 가능한 음성 엔드포인트가 됩니다.

예를 들어, 운영자는 오디오 게이트웨이에 할당된 내선 번호를 다이얼할 수 있습니다. 게이트웨이는 자동으로 통화에 응답하고 선택된 룸 오디오를 발신자에게 보내며 발신자의 음성을 룸 음향 시스템을 통해 재생합니다. 이렇게 하면 VoIP 네트워크와 물리적 장소 간에 안정적인 오디오 브리지가 생성됩니다.

이 접근 방식은 방에 자주 전화를 걸어야 하거나, 무인 응답이 필요하거나, 시스템이 로컬 컴퓨터 사용자보다는 통신 플랫폼에서 관리되어야 하는 경우에 특히 유용합니다.

일반적인 배선 논리

믹서의 AUX 출력, 매트릭스 출력 또는 선택된 오디오 출력은 SIP 게이트웨이의 오디오 입력에 연결됩니다. 이를 통해 믹서가 선택한 마이크 및 룸 오디오가 전화 시스템으로 들어갈 수 있습니다.

SIP 게이트웨이의 오디오 출력은 믹서의 하나의 입력 채널에 연결됩니다. 이를 통해 전화 오디오를 다른 음원과 마찬가지로 믹서로 제어할 수 있습니다. 운영자는 볼륨 조정, 채널 음소거, 스피커로 라우팅, 녹음으로 보내기 또는 방송 경로에 포함시킬 수 있습니다.

전문 환경에서는 사용 가능한 경우 균형 오디오 배선이 선호됩니다. 균형 연결은 특히 케이블 거리가 길거나 방에 많은 전기 장치, 전원 케이블, 증폭기, 화면 또는 제어 장비가 있는 경우 간섭, 노이즈 및 신호 손실을 줄이는 데 도움이 됩니다.

이 방법이 적합한 경우

게이트웨이 방식은 지휘 센터, 비상 회의실, 기업 회의실, 교육 홀, 배송 센터, 정부 회의실, 호텔 컨퍼런스 시설, 산업 제어실 및 시스템이 오랜 시간 안정적으로 작동해야 하는 기타 고정 장소에 적합합니다.

또한 프로젝트에서 명확한 내선 관리, 자동 응답, 안정적인 통화 동작, 중앙 집중식 유지보수, 통화 녹음 및 IPPBX 또는 유니파이드 커뮤니케이션 플랫폼과의 통합이 필요한 경우에도 좋은 선택입니다. 게이트웨이는 전용 SIP 엔드포인트로 작동하므로 사용자의 노트북, 앱 상태, 사운드 카드 또는 운영 체제 오디오 설정에 의존하지 않습니다.

방법 2: 소프트폰 사용

소프트폰 방식의 작동

소프트폰은 컴퓨터, 태블릿 또는 모바일 장치에 설치된 소프트웨어 기반 전화 클라이언트입니다. 많은 IPPBX 및 유니파이드 커뮤니케이션 시스템은 소프트폰 등록을 지원하여 장치가 SIP 내선으로 작동할 수 있도록 합니다.

이 방법에서 소프트폰을 실행하는 컴퓨터는 전화 네트워크와 룸 오디오 시스템 간의 브리지가 됩니다. 믹서는 룸 오디오를 컴퓨터의 마이크 입력, 라인 입력, USB 오디오 인터페이스 또는 외부 사운드 카드로 보냅니다. 컴퓨터의 오디오 출력은 다시 믹서의 하나의 입력 채널에 연결됩니다.

소프트폰이 통화에 응답하거나 발신하면 원격 발신자는 믹서에서 보낸 오디오를 들을 수 있으며, 발신자의 음성은 믹서로 반환되어 룸 스피커 또는 선택된 오디오 영역을 통해 재생됩니다.

고려해야 할 연결 지점

컴퓨터 오디오 인터페이스는 종종 믹서의 전문 오디오 인터페이스와 다릅니다. 노트북은 3.5mm 오디오 잭, USB 사운드 카드, Bluetooth 오디오 장치 또는 외부 오디오 인터페이스를 사용할 수 있는 반면, 믹서는 6.35mm TRS, XLR, RCA, 터미널 블록 또는 균형 라인 입력 및 출력을 사용할 수 있습니다.

이 때문에 케이블을 올바르게 선택하거나 제작해야 합니다. 신호 레벨도 확인해야 합니다. 마이크 입력, 라인 입력, AUX 출력, 헤드폰 출력 및 스피커 출력은 서로 다른 신호 레벨과 임피던스를 가질 수 있습니다. 잘못된 매칭은 저음량, 왜곡, 에코, 험 또는 배경 잡음을 유발할 수 있습니다.

이 방법이 유용한 경우

소프트폰 방식은 임시 회의, 소규모 회의실, 모바일 배포, 테스트, 데모, 원격 교육 및 전용 SIP 오디오 게이트웨이를 사용할 수 없는 프로젝트에 유용합니다.

그러나 무인 또는 미션 크리티컬 사이트에는 일반적으로 적합하지 않습니다. 안정성은 컴퓨터, 운영 체제, 소프트폰 클라이언트, 사운드 카드, 네트워크 연결, 전원 상태 및 사용자 조작에 따라 달라집니다. 장기적인 전문 배포의 경우 전용 SIP 오디오 게이트웨이가 일반적으로 관리하기 더 쉽습니다.

더 나은 통합 방법 선택

권장 솔루션 아키텍처

고정 전문 시스템의 경우 권장 아키텍처는 SIP 오디오 게이트웨이 또는 SIP 호환 오디오 인터페이스를 믹서 또는 오디오 프로세서에 연결하는 것입니다. 게이트웨이는 일반 내선으로 IPPBX, SIP 서버, 배송 플랫폼 또는 유니파이드 커뮤니케이션 플랫폼에 등록합니다.

원격 사용자, 배송 운영자, 외부 발신자 또는 모바일 내선이 할당된 번호로 전화하면 룸 오디오 시스템이 통화에 참여할 수 있습니다. 믹서 또는 오디오 프로세서는 룸 측 오디오를 제어하고, 통신 플랫폼은 다이얼링, 라우팅, 권한, 통화 연결, 녹음 및 내선 관리를 처리합니다.

임시 또는 소규모 사용의 경우 소프트폰과 컴퓨터 오디오 인터페이스를 빠른 솔루션으로 사용할 수 있습니다. 그러나 실제 운영 전에 케이블 매칭, 사운드 카드 구성, 볼륨 제어 및 에코 동작을 신중하게 테스트해야 합니다.

배포 시 중요한 고려 사항

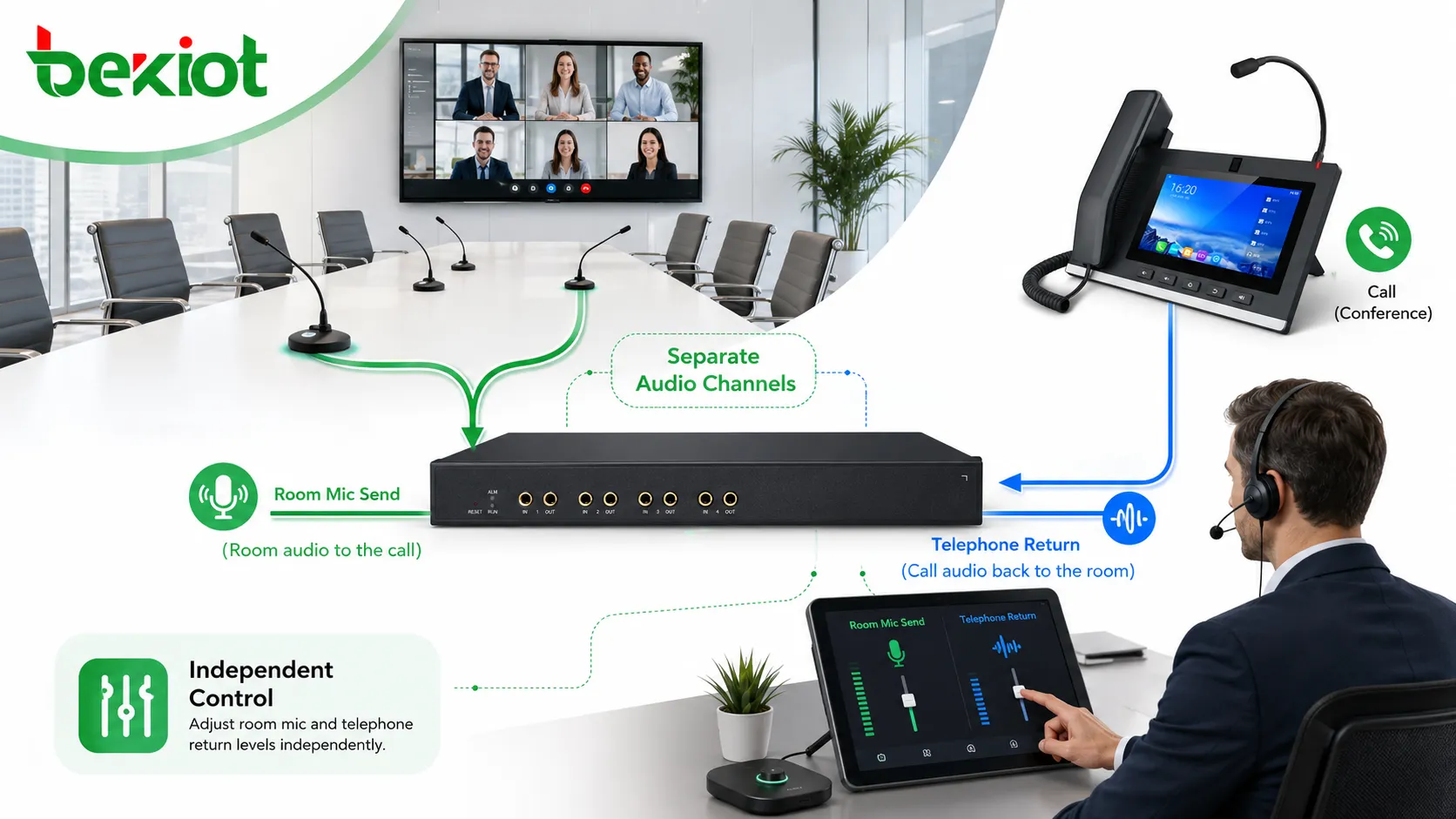

송신 및 반환 경로 분리

믹서에서 전화 시스템으로 보내는 오디오와 전화 시스템에서 믹서로 반환되는 오디오는 두 개의 별도 경로로 처리해야 합니다. 이는 피드백, 에코 및 제어되지 않은 오디오 루프를 방지하는 데 도움이 됩니다.

명확한 라우팅 계획은 어떤 마이크를 전화 시스템으로 보낼지, 전화 오디오를 룸 스피커로 반환할지 여부, 그리고 어떤 채널을 믹스-마이너스 출력에서 제외할지 정의해야 합니다.

에코 및 피드백 제어

룸 스피커가 마이크에 다시 포착되어 전화 측으로 다시 보내지면 에코가 발생할 수 있습니다. 넓은 방에서는 스피커 거리, 방 반사, 마이크 배치 및 게인 레벨로 인해 문제가 더욱 두드러질 수 있습니다.

실용적인 해결책은 적절한 믹서 라우팅, 에코 제거, 마이크 근처의 스피커 볼륨 낮추기, 지향성 마이크 또는 회의 오디오 프로세서를 사용하는 것입니다. 전문 설치의 경우 실제 마이크, 실제 스피커 및 실제 통화 시나리오로 테스트를 수행해야 합니다.

신호 레벨 및 커넥터 매칭

전문 오디오 장치와 소비자 컴퓨터 인터페이스가 항상 동일한 신호 레벨을 사용하는 것은 아닙니다. 믹서의 균형 출력이 컴퓨터의 마이크 입력에 직접 일치하지 않을 수 있습니다. 잘못된 매칭은 노이즈, 클리핑, 약한 오디오 또는 불안정한 볼륨을 생성할 수 있습니다.

최종 설치 전에 인터페이스가 균형인지 불균형인지, 마이크 레벨인지 라인 레벨인지, 모노인지 스테레오인지, 커넥터 유형이 XLR, TRS, RCA, 3.5mm, 터미널 블록 또는 다른 형식인지 확인하십시오.

네트워크 및 SIP 구성

오디오 연결은 솔루션의 일부일 뿐입니다. SIP 엔드포인트는 통신 플랫폼에 올바르게 등록되어야 합니다. 네트워크는 게이트웨이 또는 소프트폰과 IPPBX, SIP 서버 또는 배송 플랫폼 간의 SIP 시그널링 및 RTP 미디어 전송을 허용해야 합니다.

사설 네트워크의 경우 일반적으로 간단합니다. 사이트 간 배포의 경우 VPN, SBC, NAT 통과, 방화벽 규칙 또는 보안 SIP 구성이 필요할 수 있습니다. 프로젝트 팀은 커미셔닝 전에 내선 번호 계획, 코덱 호환성, DTMF 모드, 등록 간격, 전송 모드 및 미디어 경로를 확인해야 합니다.

시스템이 비상 지휘 또는 운영 배송에 사용되는 경우 네트워크 안정성이 더욱 중요해집니다. 이중화 네트워크 링크, 백업 전원, 안정적인 스위치 및 명확한 IP 주소 계획은 중요한 회의나 긴급 상황 시 통화 중단 위험을 줄일 수 있습니다.

커미셔닝 및 인수 테스트

배선 및 SIP 등록이 완료된 후 시스템을 실제 운영 조건에서 테스트해야 합니다. 기본 테스트에는 착신 통화, 발신 통화, 자동 응답, 룸 마이크 수음, 전화 반환 오디오, 음소거 제어, 볼륨 조정 및 장시간 통화 안정성이 포함되어야 합니다.

설치자는 또한 발신자가 방 안의 연사자를 명확히 들을 수 있는지, 방에서 발신자를 명확히 들을 수 있는지, 에코, 피드백, 지연, 클리핑 또는 배경 잡음이 있는지 확인해야 합니다. 테스트는 한 번의 짧은 통화로 제한되어서는 안 됩니다. 다양한 마이크 위치, 스피커 레벨 및 말하는 거리를 검증해야 합니다.

녹음, 방송 또는 배송 연계와 관련된 프로젝트의 경우 인수 테스트는 전화 오디오가 올바른 출력 경로에 포함되는지, 룸 오디오가 올바르게 녹음되는지, 긴급 통화 또는 우선 통화가 계획된 워크플로에 따라 처리될 수 있는지도 확인해야 합니다.

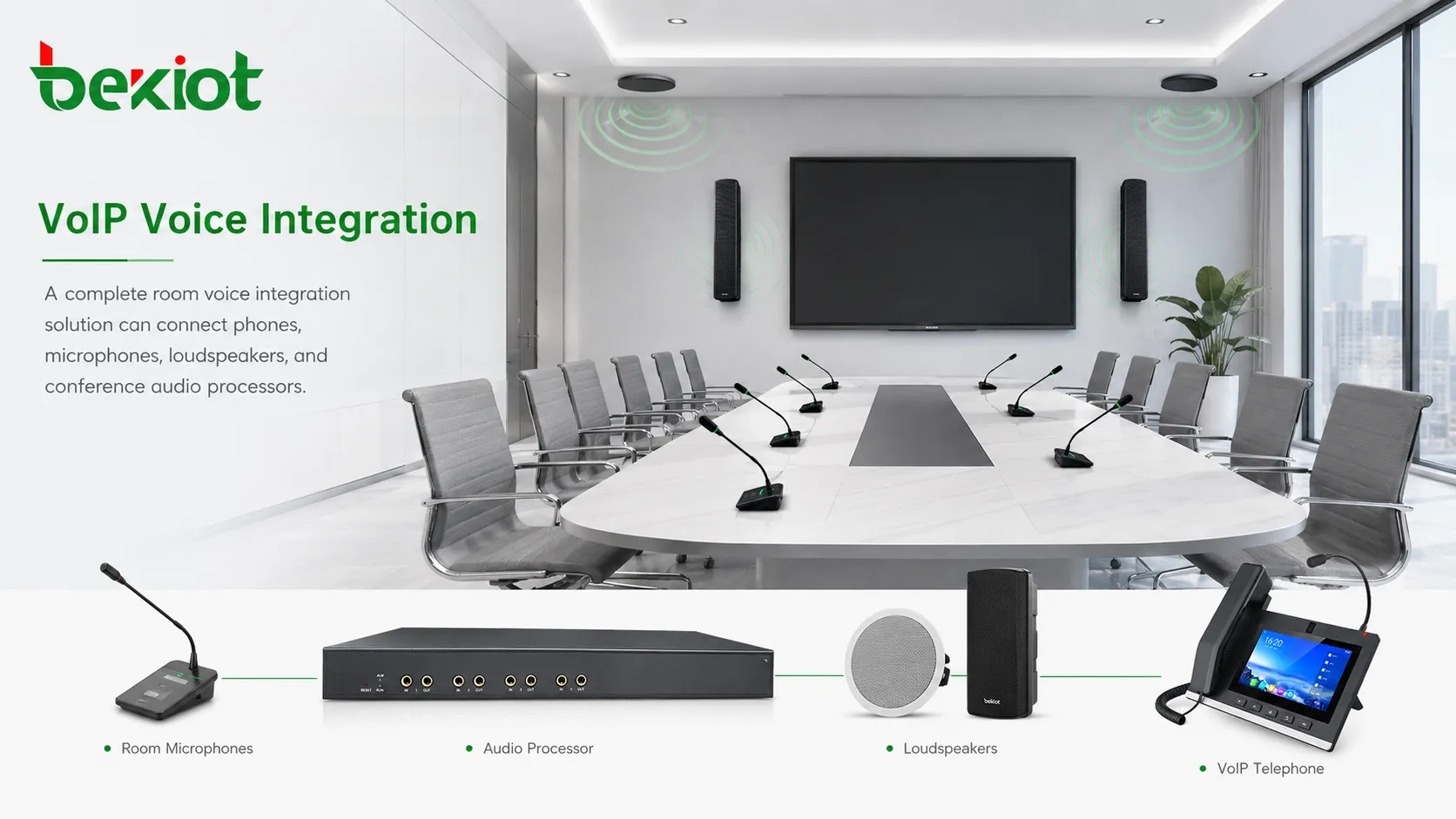

오디오 프로세서에서 동일한 논리 사용

많은 최신 회의실은 더 이상 전통적인 아날로그 믹서를 사용하지 않습니다. 대신 회의 오디오 프로세서, DSP, 매트릭스 프로세서 또는 디지털 오디오 시스템을 사용합니다. 통합 원리는 여전히 유사합니다.

프로세서는 전화 시스템용 오디오 출력을 제공하고 입력 채널을 통해 전화 반환 오디오를 수신합니다. 차이점은 주로 인터페이스 유형, 라우팅 구성, 에코 제거 기능 및 소프트웨어 제어 방법에 있습니다.

유니파이드 커뮤니케이션, 배송, 비상 지휘 또는 하이브리드 회의를 포함하는 프로젝트의 경우 이는 오디오 프로세서를 전체 음성 솔루션의 중요한 부분으로 만듭니다. 마이크, 스피커, 녹음, 원격 발신자 및 룸 오디오 라우팅을 보다 중앙 집중식으로 관리할 수 있습니다.

유지보수 및 장기 운영

시스템 인도 후 내선 번호, SIP 계정, 배선도, 믹서 채널 이름, 케이블 유형 및 라우팅 논리를 명확하게 문서화해야 합니다. 이는 향후 유지보수 팀이 전화 시스템과 오디오 시스템이 어떻게 연결되어 있는지 이해하는 데 도움이 됩니다.

고정 설치의 경우 전화 반환 오디오에 사용되는 믹서 채널과 전화 송신 오디오에 사용되는 출력에 라벨을 붙이는 것이 유용합니다. 이는 나중에 룸 유지보수 중 실수로 볼륨을 변경하거나 케이블을 제거할 위험을 줄입니다.

특히 지휘 센터, 비상 회의실 및 시스템이 매일 사용되지 않지만 필요할 때 즉시 작동해야 하는 시설에서는 정기적인 테스트도 권장됩니다. 짧은 예약 통화 테스트를 통해 SIP 등록, 오디오 경로, 스피커 출력 및 마이크 수음이 정상임을 확인할 수 있습니다.

FAQ

전화 시스템을 믹서에 직접 연결할 수 있습니까?

일반적으로 오디오 변환 장치나 소프트폰 경로 없이 직접 연결해서는 안 됩니다. 전화 시스템은 SIP 시그널링 및 음성 코덱을 사용하는 반면, 믹서는 아날로그 또는 디지털 오디오 신호를 사용합니다. 두 시스템을 연결하려면 게이트웨이, 소프트폰 또는 호환 가능한 인터페이스가 필요합니다.

균형 오디오 연결이 필요한가요?

항상 필수는 아니지만 전문 회의실, 긴 케이블 길이 또는 전기적 노이즈가 많은 환경에서는 권장됩니다. 균형 배선은 간섭을 줄이고 오디오 안정성을 향상시킬 수 있습니다.

이 솔루션은 비상 지휘 시스템에서 작동할 수 있습니까?

예. 동일한 통합 방법을 비상 지휘실, 배송 센터 및 제어실에서 사용할 수 있습니다. 전화 플랫폼은 현장 통화, 외부 회선, SIP 내선 또는 모바일 사용자를 룸 오디오 시스템에 연결할 수 있습니다.

인도 전에 무엇을 테스트해야 합니까?

시스템은 통화 연결, 룸 마이크 수음, 전화 반환 오디오, 에코, 피드백, 볼륨 레벨, 자동 응답, 라우팅 동작 및 장시간 안정성을 테스트해야 합니다. 녹음 또는 배송 연계가 필요한 경우 해당 워크플로도 테스트해야 합니다.
