사이트가 IP 전화 또는 중앙 집중식 디스패치로 전환할 때 오래된 공중 방송 시스템을 반드시 교체해야 하는 것은 아닙니다. 앰프, 존 컨트롤러 및 스피커가 여전히 사용 가능하다면 IP 페이징 게이트웨이는 네트워크 음성 플랫폼과 기존 PA 장비의 아날로그 오디오 입력 사이의 누락된 연결을 제공할 수 있습니다.

그 결과는 실용적인 리트로핏(개조)입니다. 운영자는 디스패치 콘솔, 데스크폰 또는 인증된 모바일 클라이언트에서 라이브 방송을 할 수 있으며, 기존 앰프 및 스피커 회로는 계속해서 사이트 전체에 음향을 전달합니다. 이 접근 방식은 공사 작업을 줄이고 배포 시간을 단축하며 아날로그 및 네이티브 IP 페이징 엔드포인트가 동일한 통신 계획 아래에서 작동할 수 있도록 합니다.

관련 제품:  인터콤 페이징 게이트웨이

게이트웨이 기반 업그레이드가 합리적인 이유

기존 PA 시스템은 종종 내구성이 뛰어난 구성 요소(랙 마운트 앰프, 존 선택기, 천장 스피커, 혼 스피커 및 긴 스피커 케이블)를 중심으로 구축됩니다. 이러한 부품은 제어 방법이 로컬 마이크나 전용 아날로그 입력으로 제한되더라도 여전히 우수한 성능을 발휘할 수 있습니다. 단지 네트워크 액세스를 얻기 위해 모든 현장 장치를 교체하는 것은 불필요한 비용과 혼란을 초래할 수 있습니다.

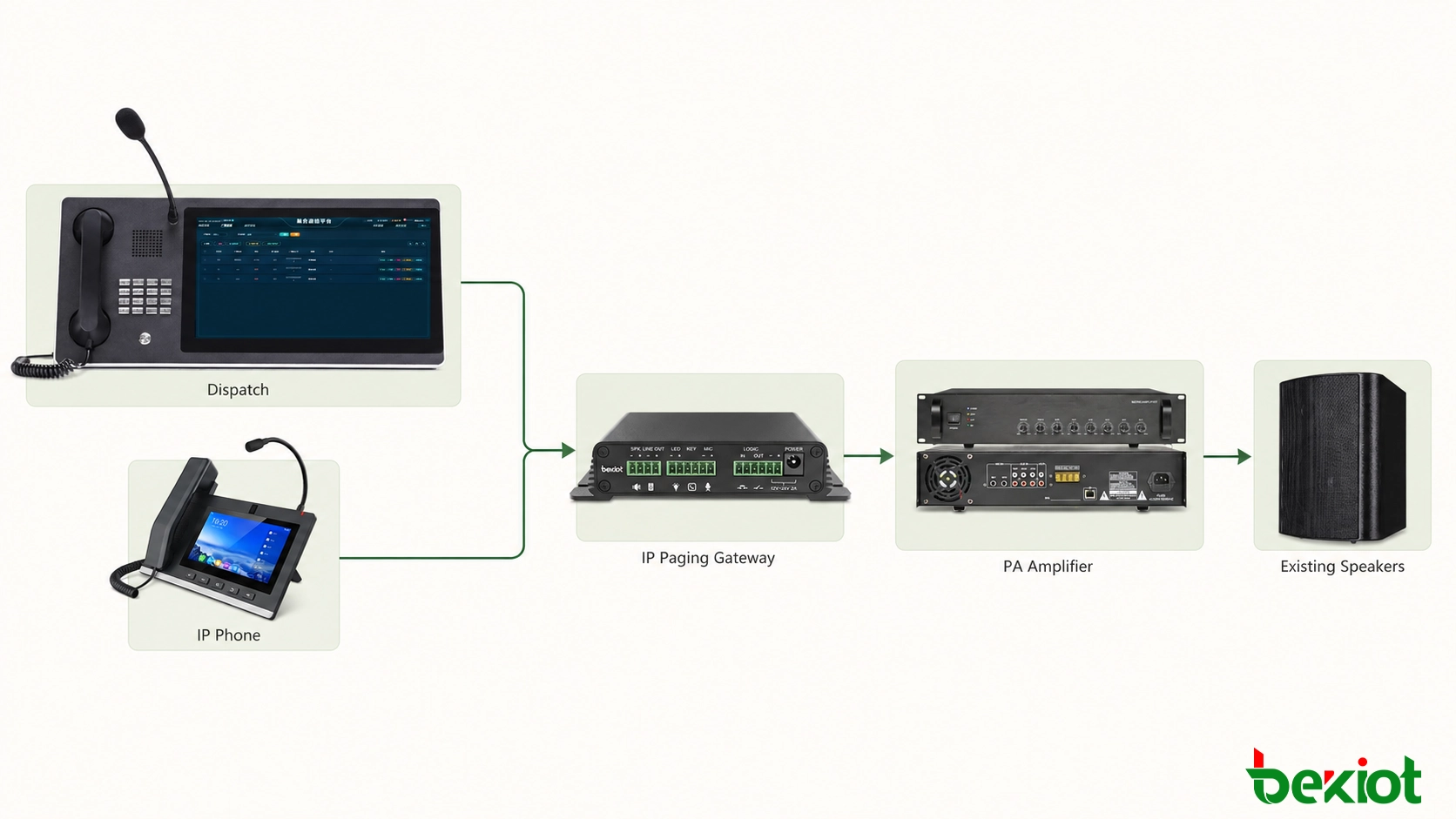

페이징 게이트웨이는 전체 분배 계층이 아닌 제어 계층을 변경합니다. IP 네트워크에 연결되고 음성 또는 디스패치 플랫폼에서 호출 가능한 엔드포인트로 표시되며 기존 앰프가 수용할 수 있는 오디오 출력을 제공합니다. 엔드포인트가 다이얼 플랜에 포함되면 권한이 부여된 사용자는 PA 랙 옆에 서지 않고도 건물, 작업장 또는 방송 존에 도달할 수 있습니다.

이 아키텍처는 프로젝트에 다음이 필요할 때 특히 유용합니다:

• 기존 앰프 및 스피커 회로 유지.

• 페이징 액세스를 디스패치 콘솔, IP 전화 또는 원격 사무실로 확장.

• 별도의 PA 존을 통합된 통신 인터페이스로 결합.

• 플랫폼 수준에서 네트워크 기반 일정, 녹음 또는 이벤트 연결 추가.

• 아날로그 존을 계속 서비스하면서 새로운 영역에 네이티브 IP 스피커 배포.

게이트웨이가 변경하는 사항 – 그리고 그대로 두는 사항

게이트웨이는 방송이 시작되고 전송되는 방식을 변경합니다. 앰프 랙 옆에 있는 마이크에만 의존하는 대신 사이트는 네트워크 주소 지정이 가능한 페이징 포인트를 확보합니다. 운영자는 이름이 지정된 목적지를 선택하고 라이브 방송을 시작하며 다른 음성 또는 디스패치 작업에 사용되는 동일한 인터페이스에서 채널을 해제할 수 있습니다. 주변 플랫폼에 따라 프로젝트는 사용자 권한, 통화 기록, 예약 오디오, 방송 그룹 및 이벤트 중심 작업을 추가할 수도 있습니다.

스피커 회로의 전기적 설계는 변경하지 않습니다. 앰프 출력 전력, 스피커 탭, 케이블 손실, 임피던스, 음향 커버리지 및 로컬 볼륨 컨트롤은 기존 PA 시스템의 일부로 남습니다. 기존 시스템에 커버리지 부족, 손상된 스피커 또는 과부하된 앰프 채널이 있는 경우 네트워크 게이트웨이를 추가해도 이러한 결함을 수정할 수 없습니다. 따라서 리트로핏 조사는 솔루션이 승인되기 전에 제어 제한 사항과 오디오 분배 문제를 분리해야 합니다.

이러한 구분은 현실적인 프로젝트 범위를 설정하는 데 도움이 됩니다. 게이트웨이는 네트워크 통신과 아날로그 오디오 간의 경계 장치입니다. 이 경계 뒤에 있는 모든 구성 요소를 대체하는 것은 아닙니다. 설치된 PA 장비가 양호한 상태일 때 이러한 분리는 이미 작동 중인 현장 인프라를 방해하지 않고 제어를 현대화할 수 있기 때문에 장점입니다.

음성이 네트워크에서 앰프로 이동하는 방식

작동 원리는 간단합니다. SIP 기반 배포에서 게이트웨이는 네트워크에 구성되고 다른 통신 엔드포인트와 동일한 방식으로 IP 음성 플랫폼에 등록됩니다. 플랫폼은 게이트웨이에 내선 번호 또는 페이징 대상을 할당합니다. 운영자가 해당 대상을 호출하면 SIP 세션이 음성 스트림을 게이트웨이로 전달하고 게이트웨이는 미디어를 아날로그 오디오로 변환합니다.

앰프는 여전히 전력 증폭 및 스피커 분배를 담당합니다. 게이트웨이는 네트워크 액세스, 통화 처리 및 오디오 변환을 담당합니다. 이러한 역할을 분리하는 것이 중요합니다. 게이트웨이의 라인 레벨 출력은 일반적으로 앰프의 AUX, LINE IN 또는 이에 상응하는 입력에 공급해야 하며 고전압 스피커 출력에 연결해서는 안 됩니다.

실용적인 리트로핏 아키텍처

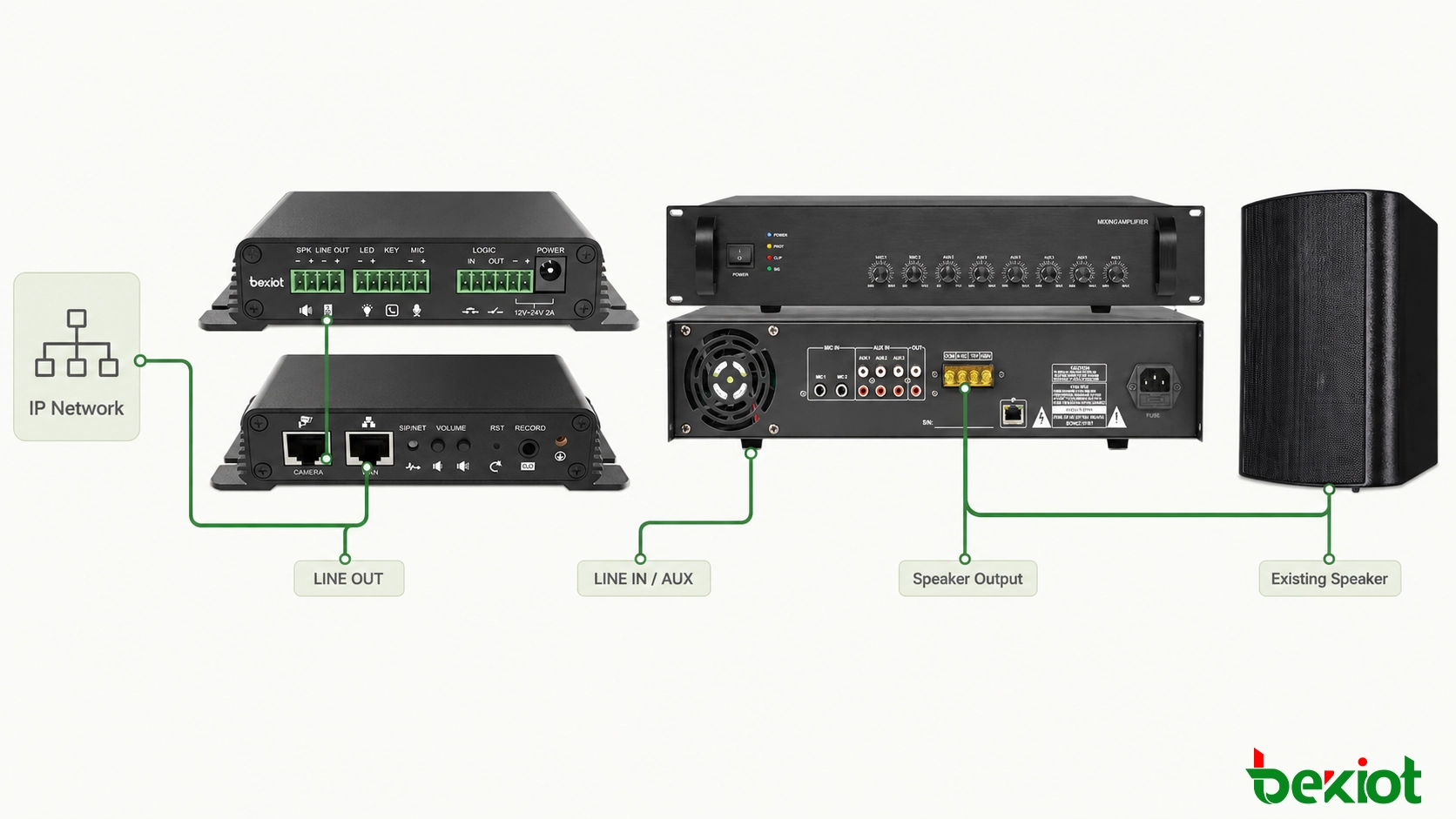

기본 단일 존 설치는 세 가지 연결이 필요합니다. 통신 네트워크에 대한 이더넷, 네트워크를 통해 전원이 공급되지 않는 경우 게이트웨이에 대한 전원, 그리고 게이트웨이에서 앰프로의 아날로그 오디오입니다. 물리적 오디오 케이블은 사용 가능한 인터페이스에 따라 달라집니다. 예를 들어, 터미널 블록 라인 출력이 있는 게이트웨이는 올바르게 배선된 케이블을 사용하여 앰프의 RCA 또는 균형 라인 입력에 연결할 수 있습니다.

해당 케이블을 만들기 전에 앰프 입력이 균형인지 불균형인지, 공칭 입력 레벨 및 접지 구성을 확인하십시오. 잘못된 핀 할당은 낮은 볼륨, 험, 왜곡 또는 하나의 오디오 채널 손실을 유발할 수 있습니다. 장비 랙 및 전기적 잡음이 많은 산업 지역에서는 차폐 케이블과 깨끗한 접지 전략이 권장됩니다.

세 가지 일반적인 배포 모델

단일 앰프, 단일 페이징 대상. 이것은 가장 간단한 모델입니다. 하나의 게이트웨이가 하나의 앰프 입력에 공급하고 플랫폼은 전체 스피커 네트워크를 단일 대상으로 표시합니다. 모든 방송이 동일한 영역에 도달해야 하는 소규모 창고, 매장, 사무실 층 또는 독립 건물에 적합합니다. 주요 설계 작업은 엔드포인트 등록, 오디오 레벨 매칭 및 명확한 내선 이름입니다.

여러 존이 있는 중앙 PA 매트릭스. 대규모 사이트에는 이미 매트릭스, 존 선택기 또는 다중 채널 앰프 랙이 있을 수 있습니다. 게이트웨이는 오디오 프로그램을 공급하고 PA 컨트롤러는 해당 프로그램이 전송될 위치를 결정합니다. 존 선택은 PA 랙에서 수동으로, 제어 접점을 통해 또는 지원되는 인터페이스를 통해 수행될 수 있습니다. 이 모델은 기존 존 로직을 유지하지만 음성 세션과 존 제어 작업 간의 신중한 조정이 필요합니다.

여러 위치에 분산된 게이트웨이. 캠퍼스 또는 다중 사이트 조직은 각 건물 또는 원격 시설의 앰프 옆에 게이트웨이를 배치할 수 있습니다. 모든 엔드포인트는 중앙 플랫폼에 등록되어 제어실에 개별적으로 명명된 대상 및 사이트 전체 그룹을 제공합니다. 아날로그 오디오 경로를 짧게 유지하면 노이즈를 줄일 수 있으며 IP 네트워크는 더 긴 거리에서 통화를 전달합니다. 각 위치에 대해 WAN 복원력, 로컬 전원 백업 및 중앙 플랫폼 중단의 영향을 고려해야 합니다.

둘 이상의 방송 존 처리

존 설계는 기존 PA 컨트롤러에 따라 달라집니다. 프로젝트는 각 독립 아날로그 존에 전용 게이트웨이 엔드포인트를 사용하거나 하나의 게이트웨이를 이미 존을 선택하는 PA 매트릭스에 공급할 수 있습니다. 설치된 컨트롤러가 접점 폐쇄를 수용하는 경우 게이트웨이 I/O 또는 외부 릴레이 인터페이스를 사용하여 오디오와 존 선택을 조정할 수 있습니다. 페이징 로직은 하드웨어가 할당되기 전에 합의되어야 합니다. 그렇지 않으면 겉보기에 간단한 리트로핏이라도 운영자에게 불명확한 대상 이름이나 예상치 못한 전체 존 방송을 남길 수 있습니다.

다이얼 플랜은 장비 레이블 대신 운영 이름을 사용해야 합니다. "동쪽 작업장", "관리동" 및 "모든 생산 지역"은 게이트웨이 내선 번호보다 디스패처가 이해하기 쉽습니다. 권한을 통해 일반 사용자가 민감한 그룹이나 사이트 전체 그룹에 접근하는 것을 방지할 수 있습니다. 여러 사용자가 동일한 존을 호출할 수 있는 경우 시스템에는 정의된 통화 중 정책(두 번째 통화 거부, 대기열에 추가 또는 우선 순위가 높은 소스가 현재 방송을 중단하도록 허용)도 필요합니다.

우선 순위 처리는 전체 경로에 걸쳐 설계되어야 합니다. IP 플랫폼에서 긴급 콘솔에 더 높은 우선 순위를 부여하는 것만으로는 아날로그 앰프가 다른 로컬 소스를 계속 재생하는 경우 충분하지 않습니다. 앰프 또는 PA 매트릭스는 적절한 우선 순위 입력, 음소거 접점 또는 제어 방법을 제공해야 합니다. 시운전 테스트는 선택된 높은 우선 순위 소스가 제어권을 잡고, 낮은 우선 순위 오디오가 의도대로 억제되며, 긴급 메시지 종료 후 정상 작동이 복귀되는 것을 확인해야 합니다.

아날로그 및 IP 엔드포인트 함께 실행

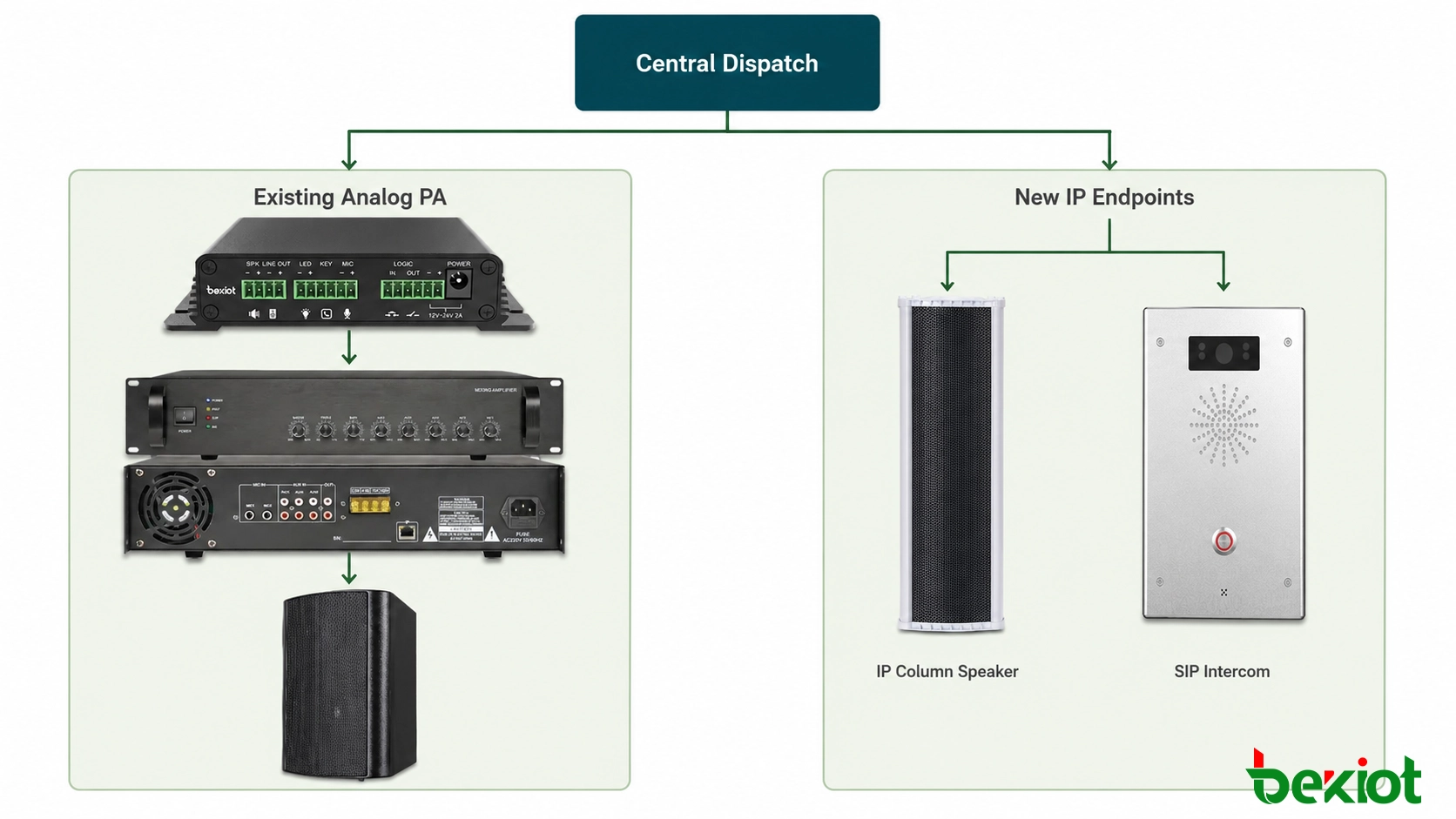

리트로핏은 추가 현대화를 방해하지 않습니다. 기존 아날로그 존은 게이트웨이 뒤에 남을 수 있으며, 새로운 건물이나 원격 지역은 IP 스피커와 인터콤 단말기를 사용합니다. 선택한 시스템이 페이징 그룹을 지원하는 경우 두 유형의 엔드포인트를 플랫폼 수준에서 그룹화할 수 있습니다. 이 단계적 접근 방식은 하루 만에 사이트 전체 전환을 강제하지 않고 확장을 허용합니다.

하이브리드 그룹은 타이밍과 커버리지 모두에 대해 테스트해야 합니다. 네트워크 스피커와 아날로그 앰프 경로는 정확히 동시에 재생을 시작하지 않을 수 있습니다. 존이 물리적으로 분리된 경우 작은 차이는 종종 허용되지만 커버리지 영역이 겹치는 곳에서는 가청 에코가 발생할 수 있습니다. 공유 음향 공간에서는 지연 정렬 또는 다른 존 그룹화가 필요할 수 있습니다.

선택적 제어 및 이벤트 통합

일부 프로젝트는 라이브 음성 경로 이상의 것이 필요합니다. 건식 접점 입력을 통해 버튼, 경보 패널 또는 기계 신호가 미리 정의된 작업을 요청할 수 있습니다. 출력 접점은 경고 비콘을 작동시키고, 앰프 입력을 활성화하거나 다른 컨트롤러에 신호를 보낼 수 있습니다. 이러한 기능은 I/O 단자의 존재에 기반한 가정이 아닌 명시적 제어 로직으로 취급해야 합니다.

각 이벤트에 대해 트리거 소스, 대상 존, 오디오 콘텐츠, 우선 순위, 재설정 조건 및 네트워크 또는 전원 중단 후 예상 동작을 문서화하십시오. 녹음된 메시지를 사용하는 경우 오디오 파일이 저장된 위치와 재생을 담당하는 장치를 정의하십시오. 명확한 책임 소유는 음성 플랫폼, 게이트웨이 및 PA 컨트롤러가 각각 개별적으로 올바르게 구성되었지만 전체 자동화 시퀀스가 작동하지 않는 일반적인 시운전 문제를 방지합니다.

설치 및 시운전 체크리스트

좋은 결과는 장치 수보다 현장 조사 및 시운전 프로세스에 더 많이 의존합니다. 다음 순서는 네트워크, 오디오 및 운영 점검을 충분히 분리하여 결함을 신속하게 식별할 수 있도록 합니다.

1. 설치된 PA 장비 조사. 앰프 입력 유형, 존 제어, 스피커 부하, 로컬 마이크, 우선 순위 입력 및 화재 경보 또는 대피 인터페이스를 기록합니다.

2. 누가 어떤 존에 페이징할 수 있는지 정의. 디스패처, 전화 및 모바일 사용자를 위한 명확한 내선 이름, 페이징 그룹 및 권한을 만듭니다.

3. 네트워크 준비. 플랫폼에 적합한 주소 지정, 음성 VLAN 정책, QoS 규칙 및 방화벽 경로를 할당합니다. 원격 사이트는 벤치에서만이 아니라 실제 WAN을 통해 테스트해야 합니다.

4. 엔드포인트 등록 및 확인. 게이트웨이가 온라인 상태를 유지하고, 권한이 부여된 장치로부터 통화를 수신하고, 각 세션을 올바르게 해제하는지 확인합니다.

5. 오디오 경로 연결. 앰프 입력에 올바른 단자 간, 단자-RCA 또는 균형 오디오 케이블을 사용합니다. 라인 출력을 스피커 레벨 회로에 연결하지 마십시오.

6. 게인을 단계적으로 설정. 보수적인 출력 및 앰프 레벨로 시작한 다음 명료도, 클리핑, 배경 험 및 음향 피드백을 확인하면서 높입니다.

7. 실제 운영 사례 테스트. 개별 존, 전체 호출 그룹, 통화 중 상태, 통화 종료, 예약 콘텐츠, 전원 복구 및 로컬 대체 마이크의 동작을 확인합니다.

볼륨뿐만 아니라 명료도 테스트

큰 방송이 반드시 명확한 것은 아닙니다. 시운전은 일관된 음성 테스트 메시지를 사용하고 정상적인 배경 잡음이 있는 상태에서 각 대표 영역을 평가해야 합니다. 클리핑된 자음, 과도한 저음, 험, 피드백 및 존 간의 큰 차이를 들어보십시오. 앰프 입력이 과도하게 구동되면 스피커 볼륨을 낮추는 것이 신호 체인의 초기 단계에서 이미 발생한 왜곡을 제거하지 않습니다.

오디오 게인은 소스에서 대상으로 조정되어야 합니다: 운영자 마이크 레벨, 플랫폼 미디어 레벨, 게이트웨이 라인 출력 및 앰프 입력 또는 마스터 레벨. 한 번에 한 단계씩 변경하고 허용된 설정을 기록합니다. 이는 장비가 교체되거나 이후 유지보수 방문에서 방송이 더 조용해지거나 왜곡되었다고 보고될 경우 재현 가능한 기준선을 제공합니다.

네트워크 및 보안 점검 포함

페이징이 네트워크 서비스가 되므로 엔드포인트 보안은 오디오 설계의 일부입니다. 기본 자격 증명을 교체하고, 관리 액세스를 제한하고, 시간 동기화를 일관되게 유지하고, 최종 구성을 백업합니다. 음성 장치를 적절한 네트워크 세그먼트에 배치하고 시스템에 필요한 시그널링, 미디어 및 관리 경로만 허용합니다. 페이징 엔드포인트는 원격 액세스를 단순화하기 위해 공용 인터넷에 직접 노출되어서는 안 됩니다.

QoS 설정은 특히 공유 WAN 링크에서 종단 간 확인되어야 합니다. 패킷 손실, 지터 또는 불안정한 라우팅은 성공적인 통화를 이해할 수 없는 방송으로 만들 수 있습니다. 승인 테스트에는 사이트가 조용할 때뿐만 아니라 현실적인 네트워크 부하 중 통화가 포함되어야 합니다. 원격 시설의 경우 링크 손실 후 복구를 테스트하고 중앙 플랫폼에 연결할 수 없을 때 로컬 페이징이 계속 사용 가능한지 확인합니다.

이 접근 방식이 가장 적합한 곳

게이트웨이 기반 통합은 공장, 창고, 학교, 병원, 오피스 캠퍼스, 교통 시설, 소매점 및 유틸리티 위치에서 아날로그 PA 네트워크가 이미 필요한 영역을 커버하는 경우 잘 작동합니다. 또한 다중 사이트 프로젝트에서 유용합니다. 중앙 디스패치 팀은 사이트의 보안, 대역폭 및 복원력 설계에 따라 IP 네트워크를 통해 원격 앰프에 도달할 수 있습니다.

• 제조 및 물류: 생산 홀, 적재 구역 및 창고를 중앙 디스패치 데스크에 연결하면서 소음이 많은 환경을 위해 설계된 고출력 혼 스피커를 유지합니다.

• 학교 및 비즈니스 캠퍼스: 권한이 부여된 사무실이 개별 건물이나 공용 공간을 호출할 수 있도록 하고 예약 콘텐츠 및 정기 방송은 중앙에서 관리합니다.

• 병원 및 요양 시설: 개인 정보 보호, 우선 순위 및 로컬 운영 요구 사항에 따라 기존 병동 스피커 회로를 방해하지 않고 일반 페이징 영역을 통합합니다.

• 교통 및 공공 시설: 제어실 방송을 기존 콩코스, 플랫폼 또는 주차장 앰프로 확장하고 이후 확장 시 IP 엔드포인트를 추가합니다.

• 유틸리티 및 원격 사이트: 변전소, 수도 시설 또는 무인 위치에 중앙 액세스를 제공하면서 로컬 마이크 또는 기타 대체 경로를 유지합니다.

이 접근 방식은 기존 앰프 또는 스피커 배선이 신뢰할 수 없거나, 스피커별 정밀 모니터링이 필수이거나, 요구되는 비상 음성 시스템이 설치된 PA 장비가 결코 충족하도록 설계되지 않은 표준을 충족해야 하는 경우 덜 적합합니다. 이러한 경우 게이트웨이는 여전히 솔루션의 일부일 수 있지만 부적합한 현장 하드웨어를 보상하거나 규정을 준수하는 생명 안전 설계를 대체할 수는 없습니다.

따라서 단계적 리트로핏에는 교체 경계가 포함되어야 합니다. 서비스 가능한 존을 먼저 통합하고 손상되거나 불합격한 구역은 갱신 일정을 잡습니다. 개별 엔드포인트 모니터링, 유연한 구역 설정 또는 더 쉬운 확장이 명확한 운영 이점을 제공하는 곳에 새로운 IP 스피커를 도입할 수 있습니다. 이는 "아날로그"와 "IP"를 전부 또는 전무 결정으로 처리하는 것을 피하고 프로젝트에 통제된 마이그레이션 경로를 제공합니다.

대부분의 리트로핏 프로젝트에서 최선의 첫 번째 단계는 장치를 선택하는 것이 아닙니다. 현재 신호 경로, 존 구조 및 운영자 워크플로를 매핑하는 것입니다. 이 세 가지 요소가 명확해지면 게이트웨이는 네트워크 통신과 아날로그 증폭 사이의 올바른 경계에 배치될 수 있으며, 사이트가 실제로 시스템을 어떻게 사용할지 반영하는 테스트 계획을 수립할 수 있습니다.
