적재 랙 근처에서 가스 감지기가 작동합니다. 중앙제어실은 위치를 확인하고, 가장 가까운 운전자에게 연락하고, 해당 카메라를 보며, 영향을 받은 구역의 인력에게 경고하고, 대응팀에 통보해야 합니다. 전화, 무선, 방송, 비디오 감시 및 경보 시스템이 독립적으로 작동할 때, 각 단계마다 다른 콘솔, 연락처 목록 또는 운영 절차가 필요합니다.

통합 통신 솔루션은 이러한 채널을 하나의 통제된 운영 환경으로 통합합니다. 기존의 모든 네트워크를 교체할 필요는 없습니다. 대신, 고정 전화, 무선 시스템, 호출 장비, 모바일 단말기, 카메라 및 산업용 경보기가 승인된 정보를 교환하고 조정된 대응을 지원할 수 있도록 합니다.

분산 운영에서의 통신 격차

석유 및 가스 운영은 위험 공정 구역, 원격 생산 현장 및 상시 근무 중앙제어실을 결합합니다. 정유소는 산업용 전화 및 공장 전체 호출에 의존할 수 있는 반면, 유전은 모바일 무선, 전용 셀룰러 커버리지 및 위성 링크를 사용합니다. 파이프라인 인력은 주요 관제 센터에서 수백 킬로미터 떨어져 있을 수 있습니다.

이러한 자원은 종종 프로젝트의 다른 단계에서 설치됩니다. 별도의 번호 계획, 무선 그룹, 관리 플랫폼 및 유지보수 절차를 사용할 수 있습니다. 운전자는 일반적으로 일상 생산 중에는 이러한 차이를 해결할 수 있습니다. 그러나 가스 누출, 화재, 정전 또는 파이프라인 사고 시에는 격리된 시스템 간 전환으로 인해 확인 및 대응이 지연될 수 있습니다.

통신 평가는 각 유형의 이벤트에 대한 운영 경로를 추적해야 합니다:

• 현장 작업자가 비정상 상태를 보고하는 방법

• 중앙제어실의 어떤 위치가 첫 번째 전화를 받는지

• 발신자의 현장 및 장비 영역을 식별하는 방법

• 어떤 대응 그룹에 연락해야 하는지

• 어떤 방송 구역이 안전 지침을 받는지

• 어떤 카메라와 공정 신호가 확인을 지원하는지

• 기본 네트워크가 장애 시에도 사용 가능한 통신 경로

일상적인 조정과 비상 대응은 동일한 워크플로를 따라서는 안 됩니다. 유지보수 전화는 표준 내선 경로를 사용할 수 있습니다. 확인된 가스 누출은 우선 통화, 구역 호출, 비디오 표시, 이벤트 기록 및 여러 부서로의 에스컬레이션을 트리거할 수 있습니다.

​5가지 운영 계층을 중심으로 아키텍처 구축

계층적 설계는 시스템 책임을 더 쉽게 정의하고 플랫폼이 통제되지 않은 인터페이스 집합이 되는 것을 방지합니다.

현장 및 센서 계층

현장 계층에는 호출, 오디오, 비디오 및 경보 정보를 생성하는 장치가 포함됩니다. 일반적인 장비로는 산업용 전화, 방폭 전화, 무선 핸드셋, 인터콤 스테이션, 호출 스피커, 카메라, 비상 버튼 및 환경 센서가 있습니다.

공정 계기 및 안전 센서는 온도, 압력, 액위, 유량, 연기 또는 가연성 가스 농도를 보고할 수 있습니다. 통신 플랫폼은 공정 제어 시스템이나 안전 계장 시스템을 대체하지 않습니다. 승인된 이벤트 정보를 수신하여 운전자 알림, 호출 또는 방송 작업으로 변환합니다.

인원 위치 태그 및 차량 위치 장치는 유용한 컨텍스트를 추가할 수 있습니다. 경보 또는 비상 호출이 수신되면 관제사는 모든 현장 그룹에 연락하는 대신 근처 팀을 식별할 수 있습니다.

전송 계층

전송 계층은 산업용 이더넷, 광섬유 링, 전용 4G/5G, 디지털 트렁크 무선, 산업용 무선 네트워크 및 위성 통신을 결합할 수 있습니다. 각 기술은 다른 운영 조건을 다룹니다.

광섬유는 정유소 및 터미널 내에서 안정적인 용량을 제공합니다. 전용 셀룰러 네트워크는 넓은 생산 지역에서 모바일 음성, 비디오 및 데이터를 지원합니다. 디지털 무선은 즉각적인 그룹 통신에 계속 유용하며, 위성 링크는 해양 플랫폼, 고립된 유정 및 육상 커버리지 너머의 장소에 필수 서비스를 확장합니다.

네트워크 기술은 커버리지, 지연 시간, 가용성 및 복구 요구 사항에 따라 선택해야 합니다. 특수 결정적 네트워킹은 명확히 정의된 운영 애플리케이션을 지원하는 경우에만 고려해야 합니다.

플랫폼 계층

플랫폼 계층은 호출 제어, 미디어 처리, 사용자 관리, 녹음, 장치 모니터링 및 시스템 통합을 제공합니다. 통신 자원을 "탱크 팜 무선", "부두 핫라인" 또는 "파이프라인 섹터 4"와 같은 실용적인 이름으로 표시하여 관제사에게 기술적 포트 번호를 노출하지 않을 수 있습니다.

게이트웨이는 아날로그 전화, 무선 네트워크 및 기존 호출 장비를 IP 환경에 연결할 수 있습니다. 이는 단계적 마이그레이션을 가능하게 하며 운영 장비가 현장에 여전히 적합한 경우 계속 사용할 수 있도록 합니다.

애플리케이션 계층

애플리케이션은 통신 기능을 운영 워크플로로 전환합니다. 음성 관제, 비디오 통화, GIS 표시, 비상 호출, 사고 회의, 녹음, 당직 관리 및 경보 연계가 포함될 수 있습니다.

SCADA 또는 DCS와의 통합은 승인되고 명확하게 정의된 인터페이스를 사용해야 합니다. 통신 플랫폼은 경보 상태, 장비 식별자 또는 위치 참조를 수신할 수 있지만, 제어 명령은 공장의 안전 및 승인 규칙을 따라야 합니다.

운전자 및 표시 계층

관제 콘솔, 워크스테이션 클라이언트, 대형 디스플레이 및 승인된 모바일 장치가 표시 계층을 구성합니다. 중앙제어실 인터페이스는 프로토콜이나 기술 주소가 아닌 현장, 유닛 및 운영 기능별로 자원을 구성해야 합니다.

사고 발생 시 관제사는 출처를 식별하고, 음성 통신을 설정하고, 사용 가능한 비디오를 보고, 관련 없는 장치 목록을 검색하지 않고 올바른 대응 그룹에 연락할 수 있어야 합니다.

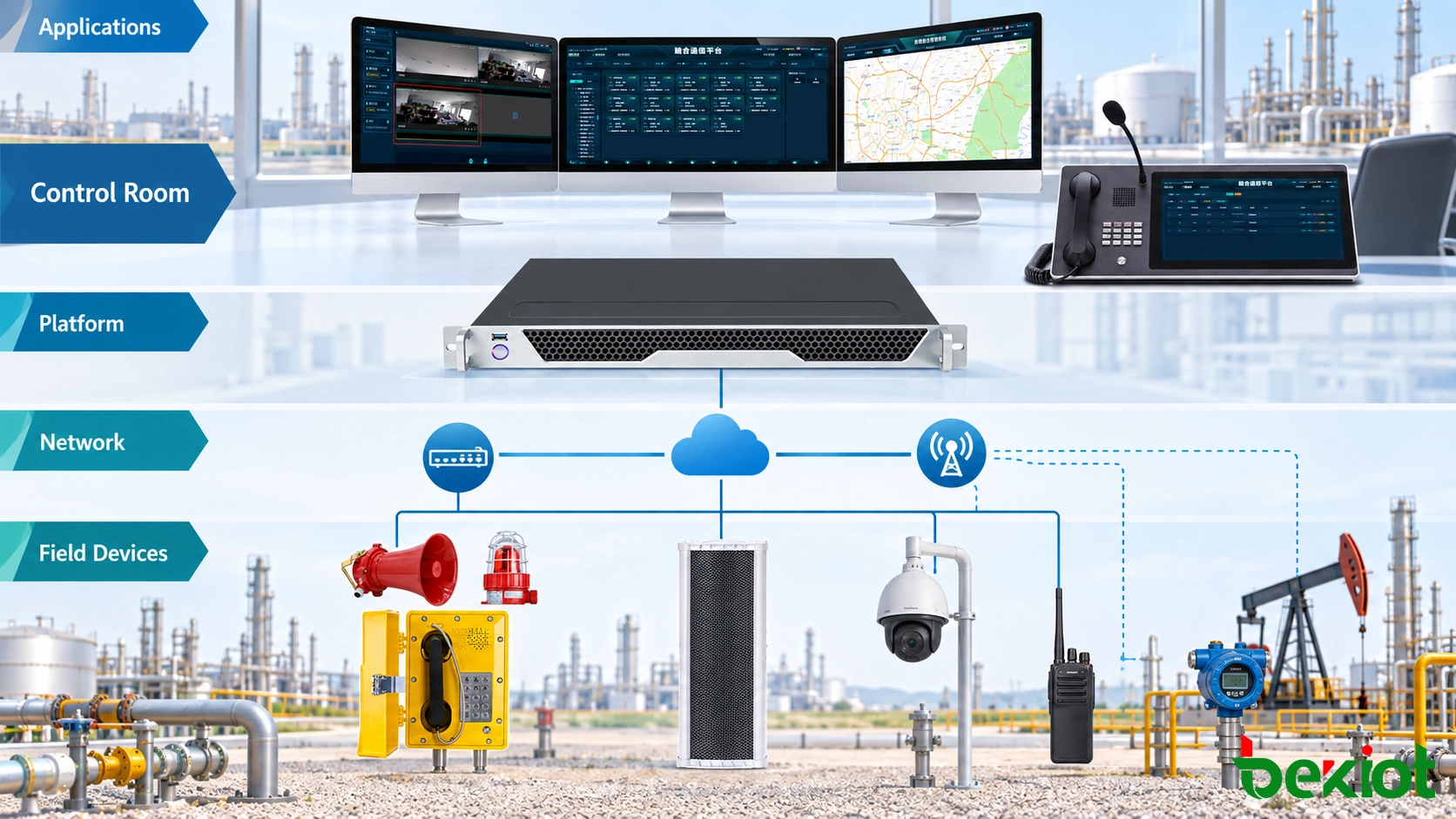

계층형 아키텍처는 현장 전화, 무선, 비디오, 센서 및 호출 자원을 연결하면서 통신 시스템과 공정 제어 시스템 간의 운영 경계를 유지합니다.

음성, 비디오, 데이터 및 현장 경보 연결

고정 및 모바일 음성 통합

고정 전화는 펌프실, 적재소, 제어 건물 및 비상 신고 지점에서 계속 중요합니다. 위험 지역에서는 전화기, 케이블 인입구, 전원 구성 및 부속품이 설치 구역의 인증 요구 사항을 충족해야 합니다.

무선 시스템은 이동성과 즉각적인 그룹 통신을 제공합니다. 무선 게이트웨이 또는 지원되는 시스템 인터페이스는 선택된 통화 그룹을 관제 플랫폼에 노출할 수 있습니다. 승인된 관제사는 활동을 모니터링하고, PTT를 시작하고, 필요 시 무선 그룹을 전화 또는 모바일 사용자와 연결할 수 있습니다.

통합은 무선 규율을 유지해야 합니다. 모든 전화 사용자가 모든 통화 그룹에 액세스할 수 있어서는 안 되며, 전화-무선 회의가 중요한 채널을 필요 이상으로 점유해서는 안 됩니다.

호출과 비디오 및 위치 연계

전화번호는 종단점을 식별하지만, 위치 기반 장치 기록은 운전자에게 더 유용한 컨텍스트를 제공합니다. 각 현장 장치는 현장, 공정 유닛, 층, 접근 경로, 근처 카메라 및 담당 부서와 연계될 수 있습니다.

비상 호출이 도착하면 플랫폼은 등록된 위치를 표시하고 관련 카메라 보기에 대한 액세스를 제공할 수 있습니다. 비디오는 운전자가 가시적 조건을 평가하는 데 도움이 되지만, 공정 제어 인력이나 현장 작업자의 확인을 대체하지는 않습니다.

GIS는 파이프라인, 유정 및 광범위하게 분산된 시설에 특히 유용합니다. 신고 지점, 근처 팀, 접근 도로 및 사용 가능한 통신 커버리지를 표시할 수 있습니다. 지도는 완전한 자산 관리 시스템을 복제하는 대신 대응에 필요한 정보에 초점을 맞춰야 합니다.

경보 신호를 표적 알림으로 전환

화재 패널, 가스 감지 시스템, 비상 버튼 및 경계 경보는 이벤트 신호를 통신 플랫폼에 제공할 수 있습니다. 각 승인된 신호는 일반적인 현장 전체 알림을 트리거하는 대신 정의된 워크플로에 매핑되어야 합니다.

적재 랙 근처의 가연성 가스 경보는 다음 순서를 시작할 수 있습니다:

1. 경보 출처 및 관련 운영 구역 표시.

2. 지정된 중앙제어실 위치에 통지.

3. 통합이 가능한 경우 관련 카메라 그룹 열기.

4. 현지 운전자 또는 대응팀과 연락 설정.

5. 영향을 받은 호출 구역에 사전 승인된 메시지 전송.

6. 확인, 에스컬레이션 및 종료 시간 기록.

자동 방송은 검증된 출처와 명확히 정의된 대응이 있는 이벤트로 제한해야 합니다. 해석이 필요한 이벤트는 먼저 관제 콘솔에 표시하여 운전자 확인을 거칠 수 있습니다.

해결될 때까지 사건을 활성 상태로 유지

비상 기록은 책임 운전자가 결과를 확인할 때까지 활성 상태로 유지되어야 합니다. 녹색 장치 아이콘, 확인된 경보 또는 완료된 방송 작업이 현장 상황이 해결되었음을 증명하지는 않습니다.

사건 기록은 원래 경보를 호출, 호출 작업, 비디오 참조, 운전자 조치 및 현장 피드백과 연결할 수 있습니다. 이는 사후 검토를 위한 시간순 기록을 생성하고 확인 또는 에스컬레이션 지연을 식별하는 데 도움이 됩니다.

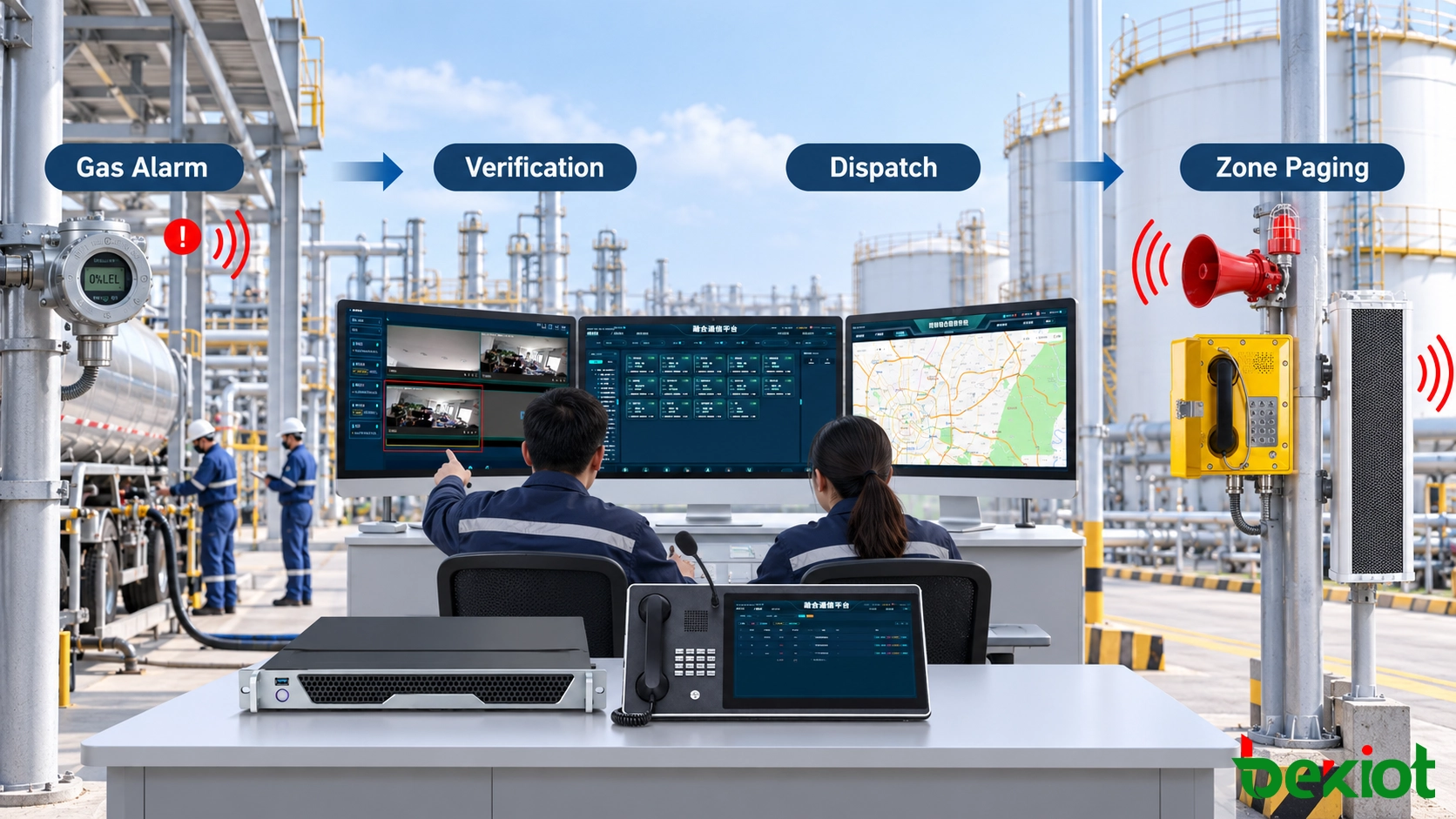

승인된 워크플로는 이벤트 출처를 운전자 확인, 현장 통신, 표적 호출 및 대응 추적과 연결합니다.

사고 발생 전 장애 대비 설계

석유 및 가스 통신 시스템은 장비 고장, 링크 손상 및 외부 연결의 일시적 손실을 겪으면서도 계속 작동해야 합니다. 중복성은 단순히 이중 장비를 추가하는 것이 아니라 신뢰할 수 있는 장애 시나리오를 해결해야 합니다.

전체 서비스에 대한 복구 목표 정의

복구 시간, 서비스 가용성 및 무선 커버리지 목표는 운영 위험, 네트워크 아키텍처 및 선택된 장비에 따라 프로젝트별로 정의해야 합니다. 빠른 광섬유 링 복구 또는 높은 서버 가용성만으로는 장애 후 현장 사용자가 호출을 완료할 수 있음을 보장하지 않습니다.

수용 테스트는 네트워크 복구, 서버 장애 조치, 미디어 세션 복원, 게이트웨이 재연결 및 종단점 등록을 포함한 전체 통신 경로를 검증해야 합니다. 이러한 단계는 다른 속도로 복구될 수 있습니다.

하트비트 모니터링은 서버, 게이트웨이 또는 네트워크 경로의 손실을 감지할 수 있습니다. 선택된 간격과 장애 임계값은 적시 복구와 짧은 네트워크 교란으로 인한 불필요한 전환 사이의 균형을 맞춰야 합니다.

메시지 무결성 검사는 전송 오류를 감지할 수 있으며, 확인 응답 메커니즘은 종단점 또는 운전자가 이벤트를 수신했는지 확인합니다. 영향이 큰 수동 작업의 경우, 프로젝트는 역할 기반 승인 또는 두 번째 승인된 운전자의 확인을 요구할 수 있습니다.

전달 기준은 정확히 정의해야 합니다. 애플리케이션에 따라 성공적인 전달은 서버 수락, 종단점 수신, 현장에서의 재생 확인 또는 운전자 확인을 의미할 수 있습니다.

공유 장애 지점 제거

하나의 스위치와 하나의 전원 회로에 연결된 두 대의 서버는 완전한 중복성을 제공하지 않습니다. 시스템 검토는 다음을 포함해야 합니다:

• 서버 및 데이터베이스 가용성

• 코어 및 액세스 스위치 경로

• 광섬유 경로 및 건물 입구 지점

• UPS 용량 및 발전기 백업 전원

• 무선 컨트롤러 및 게이트웨이 연결

• WAN, 전용 셀룰러 및 위성 의존성

• DNS, NTP, 인증 및 인증서 서비스

원격 시설은 로컬 통신 노드 또는 사전 정의된 대체 경로를 유지할 수 있습니다. WAN 연결을 사용할 수 없는 경우에도 현지 인력은 현장 중앙제어실에 연락하고 필수 경고를 발령할 수 있어야 합니다.

모든 인터페이스에 보안 적용

통신, 공정 제어 및 기업 네트워크는 현장의 보안 아키텍처에 따라 분리되어야 합니다. 방화벽 및 산업용 보안 게이트웨이는 트래픽을 승인된 시그널링, 미디어 및 관리 서비스로 제한할 수 있습니다.

각 단말기는 개별 계정 또는 장치 ID를 사용해야 합니다. 운전자, 유지보수 및 관리자 역할에는 별도의 권한이 필요합니다. 원격 관리는 통제된 액세스 경로를 통해 이루어져야 하며, 현장 장치의 웹 인터페이스를 인터넷에 직접 노출해서는 안 됩니다.

암호화는 전체 경로에서 지원되는 경우 시그널링, 미디어 및 관리 트래픽을 보호할 수 있습니다. 호환성 테스트는 필수적입니다. 전송, 인증서 또는 코덱 불일치가 개별 구성 요소가 올바르게 작동하더라도 통신을 중단시킬 수 있기 때문입니다.

중요 기록은 현장 내 또는 승인된 사설 환경에 보관할 수 있습니다. 최종 구성은 모든 프로젝트에 동일한 스토리지 모델을 적용하는 대신 조직의 사이버 보안, 데이터 분류 및 규제 요구 사항을 따라야 합니다.

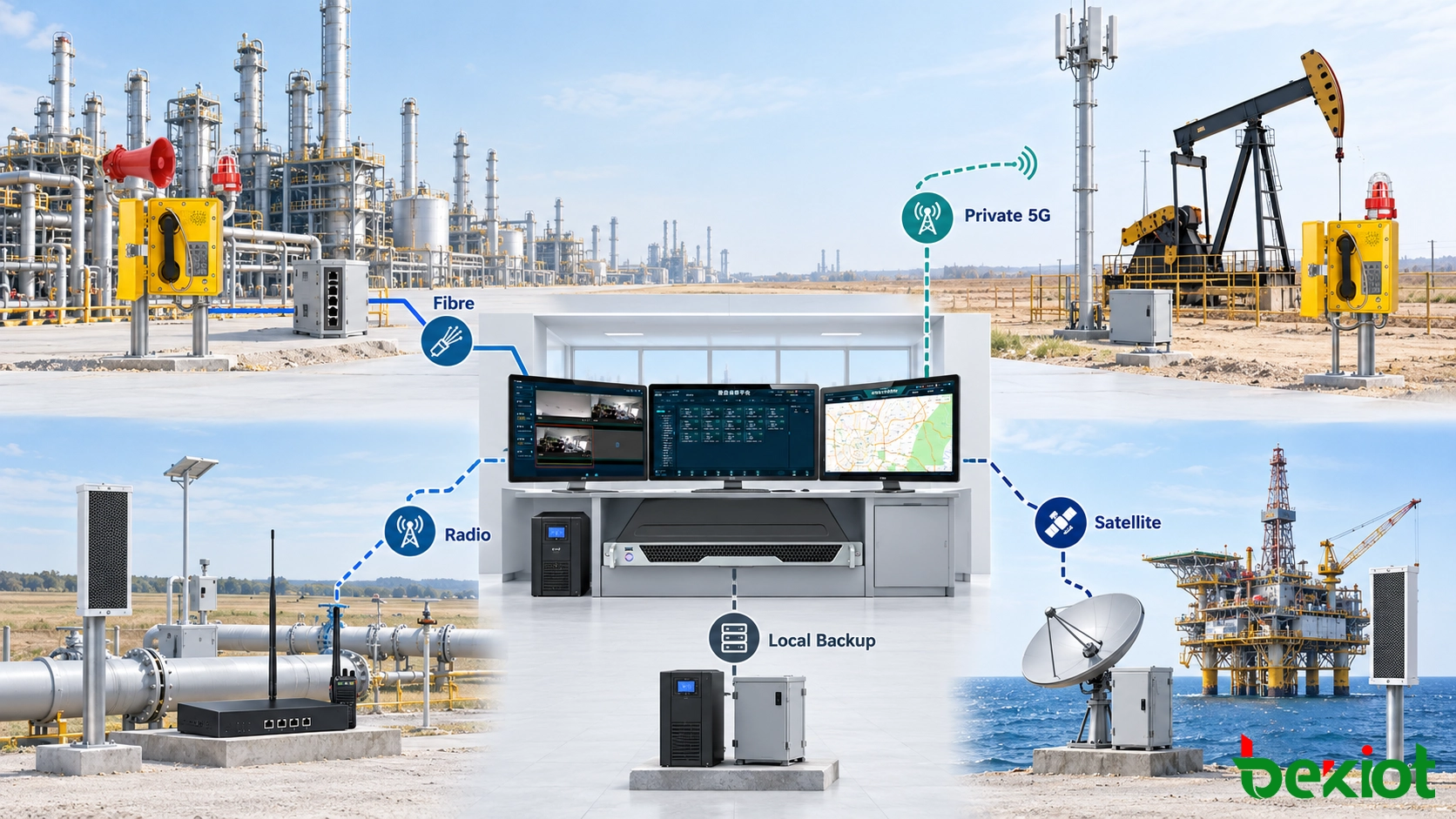

광섬유, 전용 셀룰러, 무선 및 위성 링크는 다양한 형태의 복원력을 제공하며, 로컬 통신은 원격 연결이 끊어졌을 때 필수 서비스를 유지합니다.

각 운영 환경에 맞춘 배포

유전 및 원격 생산 스테이션

유정, 계량 스테이션 및 집수 시설은 고정 인프라가 제한된 넓은 지역에 분산될 수 있습니다. 전용 셀룰러 또는 산업용 무선 링크는 음성, 비디오 및 현장 데이터를 전송할 수 있으며, 디지털 무선은 이동 인력의 그룹 통신을 지원합니다.

원격 스테이션은 산업용 CPE를 사용하여 로컬 IP 장치를 사용 가능한 WAN에 연결할 수 있습니다. 육상 커버리지가 신뢰할 수 없는 경우 위성 통신이 필수 음성 및 사고 보고를 위한 백업 경로를 제공할 수 있습니다.

정유소 및 처리 공장

정유소는 중앙제어실, 공정 유닛, 탱크 팜, 유틸리티 및 적재 지역을 결합합니다. 고정 산업용 전화 및 방송 단말기는 예측 가능한 통신 지점을 제공하며, 무선 핸드셋은 작업 영역 사이를 이동하는 운전자를 지원합니다.

경보 통합은 공장의 공정 및 안전 경계를 존중해야 합니다. 압력 또는 가스 경보는 영향을 받은 유닛을 식별하고 통신 플랫폼에 통지할 수 있지만, 메시지, 수신자 및 방송 범위는 승인된 대응 매트릭스에서 정의해야 합니다.

해양 시설

해양 플랫폼은 육상 연결을 사용할 수 없는 경우에도 신뢰할 수 있는 로컬 통신이 필요합니다. 플랫폼상의 전화, 무선, 호출 및 일반 경보 기능은 원격 데이터 센터에만 의존해서는 안 됩니다.

위성 또는 마이크로파 링크는 플랫폼을 육상 운영과 연결할 수 있습니다. 대역폭 정책은 혼잡 시 음성, 경보 정보 및 운영 비디오를 우선시해야 합니다. 중요하지 않은 트래픽은 제한하여 중요 통신이 계속 사용 가능하도록 할 수 있습니다.

저장 터미널 및 적재 지역

탱크 팜, 펌프실, 트럭 적재 랙 및 해안 부두는 현장 운전자와 중앙제어실 간의 명확한 통신이 필요합니다. 고정 호출 지점은 인력이 장갑을 착용하거나, 모바일 장치가 제한되거나, 기계 소음으로 인해 일반 전화가 부적합한 경우 유용합니다.

구역 호출은 일상적인 적재 지시가 터미널 전체를 방해하는 것을 방지합니다. 확인된 비상 시 운전자는 대상을 하나의 적재 랙에서 주변 탱크 영역으로, 그리고 필요 시 전체 시설로 확장할 수 있습니다.

장거리 파이프라인

파이프라인 통신은 제어 센터, 펌프 스테이션, 밸브 현장 및 이동 검사 팀을 지원해야 합니다. GIS는 호출 및 경보를 킬로미터 표지, 접근 도로 및 근처 인력과 연계할 수 있습니다.

현장 팀은 로컬 커버리지에 따라 전용 셀룰러, 공중 모바일 서비스, 디지털 무선 또는 위성 단말기를 사용할 수 있습니다. 관제 플랫폼은 이러한 자원을 하나의 운영 디렉토리를 통해 표시하면서 각각의 다른 가용성, 액세스 및 우선 순위 규칙을 유지할 수 있습니다.

관련 솔루션: Becke 융합 통신 시스템

완전한 대응 체인의 시운전

시운전은 일상 운영 및 비상 시 인력이 통신하는 방식을 재현해야 합니다. SIP 등록, 무선 신호 강도 또는 서버 상태만 테스트하면 개별 하위 시스템 간의 검증되지 않은 격차가 남습니다.

수용 계획은 다음을 포함해야 합니다:

• 현장 전화, 중앙제어실 및 승인된 외부 목적지 간의 호출

• 무선 그룹 선택, PTT 제어 및 전화-무선 연결

• 정상 및 고소음 운영 조건에서의 방송 커버리지

• 발신자 이름, 장비 영역 및 지도 위치 정확도

• 경보 출처 매핑 및 올바른 호출 구역 선택

• 사건 관련 비디오 표시 및 녹화

• 운전자 확인, 에스컬레이션 및 이벤트 종료

• 서버, 네트워크, 게이트웨이 또는 전원 장애 후 복구

• WAN 또는 전용 셀룰러 중단 시 로컬 통신

• 장애 조치 후 장치 ID, 우선 순위 및 녹음 복원

커버리지는 실제 운영 환경에서 검증되어야 합니다. 강철 구조물, 저장 탱크, 공정 장비, 기상 및 기계 소음은 데스크탑 계산과 크게 다른 결과를 초래할 수 있습니다.

성공적인 장애 조치 테스트는 네트워크 복구 이상을 확인해야 합니다. 엔지니어는 현장 호출이 여전히 올바른 운전자에게 도달하는지, 무선 그룹이 계속 사용 가능한지, 경보가 위치 데이터를 유지하는지, 녹음이 계속되고 비상 방송이 일상 트래픽을 우선하는지 검증해야 합니다.

최종 문서는 장치 ID, 네트워크 연결, 무선 자원, 호출 구역, 경보 매핑, 운전자 권한 및 백업 경로를 기록해야 합니다. 또한 각 라우팅 규칙이 저장된 위치를 식별하여 향후 변경이 단말기, 게이트웨이 및 서버에 충돌 구성을 남기지 않도록 해야 합니다.

석유 및 가스 통신 솔루션의 효과는 운영 연속성에 달려 있습니다. 올바른 현장 사용자와 올바른 중앙제어실 기능을 연결하고, 인프라의 일부가 장애 시에도 필수 통신을 유지하며, 각 사건이 어떻게 처리되었는지에 대한 명확한 기록을 제공해야 합니다.

자주 묻는 질문

중앙 플랫폼이 장애인 경우에도 비상 호출을 사용할 수 있어야 합니까?

필수 호출은 시설에 적합한 문서화된 대체 방법을 갖추어야 합니다. 아키텍처에 따라 로컬 호출 컨트롤러, 비상 마이크, 하드와이어 입력 또는 사전 정의된 에지 수준 방송 기능이 포함될 수 있습니다. 대체 경로는 정기 훈련 및 수용 테스트에 포함되어야 합니다.

사고 중 통신 우선 순위는 어떻게 할당해야 합니까?

우선 순위는 승인된 대응 매트릭스를 따라야 합니다. 비상 호출, 경보 알림 및 대피 메시지는 일상 호출 또는 중요하지 않은 대화보다 우선할 수 있으며, 중요한 무선 그룹에 대한 액세스는 승인된 운전자로 제한되어야 합니다. 이러한 규칙은 동시 트래픽 조건에서 테스트되어야 합니다.

원격 현장에 필요한 대역폭은 얼마입니까?

대역폭은 동시 음성 호출 수, 비디오 스트림, 무선 연결 및 데이터 애플리케이션에 따라 다릅니다. 계산에는 프로토콜 오버헤드, 최대 사용량 및 비상 운영을 위한 충분한 예비가 포함되어야 합니다. 사용 가능한 링크가 제한된 경우 음성 및 경보 트래픽이 우선되어야 합니다.

어떤 통신 기록을 보관해야 합니까?

보관 정보에는 호출 기록, 운전자 조치, 경보 확인, 호출 이력, 구성 변경 및 승인된 음성 녹음이 포함될 수 있습니다. 보관 기간은 회사 정책, 계약상 의무 및 적용되는 개인 정보 보호 또는 업계 요구 사항을 따라야 합니다.

계약자는 임시 시스템 액세스를 어떻게 받아야 합니까?

계약자는 작업에 필요한 현장 및 기능으로 제한된 개별적인 기한 계정을 받아야 합니다. 공유 관리자 자격 증명을 사용해서는 안 됩니다. 임시 권한은 자동으로 만료되어야 하며, 생성, 사용 및 제거는 보안 감사 로그에 표시되어야 합니다.
