LC 공진 회로는 전자공학에서 가장 중요한 주파수 선택형 구성 요소 중 하나입니다. 인덕터와 커패시터를 결합함으로써 엔지니어는 에너지를 저장하고, 자기장과 전기장 사이에서 에너지를 교환하며, 특정 주파수 주변에서 강하게 반응하는 네트워크를 만들 수 있습니다. 이러한 동작 덕분에 LC 회로는 무선 주파수 시스템, 아날로그 필터, 발진기, 임피던스 매칭 네트워크, 그리고 많은 센싱 및 신호 컨디셔닝 설계에서 필수적입니다.

기본 이론은 우아하지만, 실제 LC 공진 회로는 결코 완전히 이상적이지 않습니다. 실제 인덕터에는 권선 저항이 있고, 실제 커패시터에는 유전 손실이 있으며, PCB 트레이스는 기생 인덕턴스와 커패시턴스를 유발합니다. 결과적으로 실제 하드웨어에서의 공진은 L과 C의 공칭 값뿐만 아니라 Q 계수, 부하, 부품 공차, 열 드리프트 및 레이아웃 품질에 의해 결정됩니다. 따라서 유용한 기술 문서는 원리와 구현을 모두 다루어야 합니다.

LC 공진 회로란 무엇인가?

LC 공진 회로는 인덕터(L)와 커패시터(C)를 중심으로 구축된 전기 네트워크입니다. 이 두 가지 수동 부품은 독특한 방식으로 상호 작용합니다. 커패시터는 전기장에 에너지를 저장하고, 인덕터는 자기장에 에너지를 저장합니다. 함께 연결되면 에너지를 앞뒤로 전달하여 특정 주파수에서 공진 응답을 생성할 수 있습니다.

그 특별한 주파수를 공진 주파수라고 합니다. 공진 시 유도성 리액턴스와 용량성 리액턴스는 크기가 같고 효과는 반대입니다. 이론적으로 리액턴스 성분은 서로 상쇄되어 네트워크는 저항성 동작에 의해 지배됩니다. 실제로 정확한 응답은 회로가 직렬로 구성되었는지 병렬로 구성되었는지, 그리고 실제 시스템에 얼마나 많은 손실이 존재하는지에 따라 달라집니다.

간단히 말해, 공진은 인덕터와 커패시터가 회로의 동작 범위 내 다른 지점보다 한 주파수에서 더 강하게 서로 "균형"을 이룰 때 발생합니다.

LC 공진의 작동 원리

전기장과 자기장 간의 에너지 교환

LC 공진 회로의 작동 원리는 에너지 저장에서 시작됩니다. 커패시터가 충전되면 전기장에 에너지를 저장합니다. 전류가 인덕터를 통해 흐르면 인덕터는 자기장에 에너지를 저장합니다. 이상적인 무손실 LC 네트워크에서 에너지는 커패시터에서 인덕터로, 그리고 다시 돌아오는 방식으로 반복적으로 이동합니다.

이러한 주기적인 교환은 진동을 생성합니다. 커패시터가 방전됨에 따라 전류는 인덕터를 통해 증가하고 자기장을 생성합니다. 자기장이 붕괴되면 전류를 앞으로 밀어내고 반대 극성으로 커패시터를 충전합니다. 그 결과는 L과 C의 값에 의해 주파수가 결정되는 반복적인 사이클입니다.

이것이 LC 회로를 종종 공진 회로 또는 탱크 회로라고 부르는 이유입니다. 이는 일반 수동 네트워크처럼 단순히 전류를 통과시키지 않습니다. 대신 제어되고 예측 가능한 방식으로 신호를 선택, 거부 또는 생성하는 데 사용할 수 있는 고유한 주파수 동작을 나타냅니다.

공진 주파수 공식

LC 회로 이론에서 가장 친숙한 방정식은 공진 주파수 공식입니다. 이는 공진 주파수가 단일 요소가 아닌 인덕턴스와 커패시턴스 모두에 의존함을 보여줍니다. 인덕턴스가 증가하면 공진 주파수는 감소합니다. 커패시턴스가 증가하면 공진 주파수도 감소합니다.

표준 표현식은 다음과 같이 작성됩니다:

f = 1 / (2π√LC)

이 공식은 종종 설계 작업의 출발점입니다. 그러나 엔지니어는 이것이 이상적인 공진점을 설명한다는 점을 기억해야 합니다. 실제 회로에서는 기생 저항, 기생 커패시턴스 및 부하 상호 작용으로 인해 실제 측정된 공진이 순수하게 계산된 값에서 벗어날 수 있습니다.

전자공학에서 공진이 중요한 이유

공진은 회로에 주파수 선택성을 부여하기 때문에 중요합니다. LC 네트워크는 모든 주파수에 동일하게 반응하는 대신 좁은 대역 주변에서 강한 선호도를 보여줍니다. 이러한 특성은 신호를 정확한 주파수에서 분리, 필터링, 증폭 또는 생성해야 하는 통신 시스템에서 특히 가치가 있습니다.

무선 수신기에서 공진은 하나의 채널을 다른 많은 채널로부터 분리하는 데 도움이 됩니다. 발진기에서 진동 주파수를 정의하는 데 도움이 됩니다. 필터에서 통과 대역 또는 저지 대역 동작을 날카롭게 합니다. 매칭 네트워크에서는 임피던스를 변환하여 목표 동작 주파수에서 전력 전달이 더 효율적이 되도록 돕습니다.

직렬 및 병렬 LC 공진 회로

직렬 공진 회로

직렬 LC 공진 회로에서 인덕터와 커패시터는 동일한 전류 경로에 연결됩니다. 공진을 벗어난 주파수에서 회로는 상당한 리액턴스를 나타내며 전류 흐름을 제한합니다. 공진 시 유도성 리액턴스와 용량성 리액턴스가 서로 상쇄되어 전체 임피던스가 최소값으로 떨어집니다.

공진점에서 임피던스가 매우 낮아지기 때문에 주어진 소스 전압에 대해 전류는 최대값에 도달합니다. 이것이 직렬 공진이 종종 목표 주파수에서 강한 통과 효과와 연관되는 이유입니다. 이는 대역 통과 구조, 동조 단계 및 선택된 주파수를 효율적으로 수용해야 하는 응용 분야에 유용합니다.

중요한 실제 사항 중 하나는 직렬 공진 회로가 소스 전압이 적당하더라도 개별 인덕터와 커패시터 양단에 큰 전압을 생성할 수 있다는 것입니다. 따라서 설계자는 구현 중 부품 전압 스트레스, 열적 거동 및 안전 마진을 고려해야 합니다.

병렬 공진 회로

병렬 LC 회로에서 인덕터와 커패시터는 입력 또는 더 큰 네트워크의 일부에 걸쳐 병렬로 연결됩니다. 공진 시 L과 C를 통한 분기 전류는 커질 수 있지만, 소스의 관점에서 입력 임피던스는 높아집니다. 이는 회로가 직렬의 경우와 매우 다르게 동작하게 만듭니다.

공진 시 입력 임피던스가 급격히 증가하기 때문에 병렬 공진 회로는 선택된 주파수가 차단되거나, 유지되거나, 높은 임피던스 형태로 강조되어야 하는 곳에 자주 사용됩니다. 이 구성은 발진기 탱크, RF 동조 부하 및 선택적 필터링 단계에서 흔히 볼 수 있습니다.

병렬 공진은 실제 발진기 설계에서 특히 중요합니다. 네트워크가 활성 장치에 유용한 공진 부하를 제공하면서 에너지를 효율적으로 저장할 수 있기 때문입니다. 그럼에도 불구하고 실제 동작은 여전히 인덕터 저항, 커패시터 손실 및 주변 회로의 부하에 의해 형성됩니다.

LC 공진 회로의 주요 설계 매개변수

인덕턴스 및 커패시턴스 선택

첫 번째 설계 단계는 목표 공진 주파수를 정의한 다음 적절한 L 및 C 값을 선택하는 것입니다. 많은 조합이 동일한 공진 공식을 만족할 수 있지만, 모두 동등하게 실용적이지는 않습니다. 설계자는 물리적 크기, 부품 가용성, 손실 특성, 전류 정격, 전압 정격 및 비용의 균형을 맞춰야 합니다.

저주파 응용 분야의 경우 더 큰 인덕턴스 또는 커패시턴스 값이 필요할 수 있으며, 이는 부품 크기와 기생 손실을 증가시킬 수 있습니다. 고주파 설계의 경우 더 작은 부품 값이 자주 사용되지만, 레이아웃이 엄격하게 제어되지 않으면 기생 효과가 훨씬 더 중요해지고 동작을 지배할 수 있습니다.

따라서 수학적으로 올바른 한 쌍의 L 및 C 값을 계산하는 것만으로는 충분하지 않습니다. 강력한 설계 프로세스는 여러 조합을 비교하고 공진 정확도, 제조 가능성 및 안정성 사이에서 최상의 절충안을 제공하는 조합을 선택합니다.

품질 계수 및 대역폭

품질 계수(Q)는 공진 회로 성능의 가장 중요한 지표 중 하나입니다. 이는 회로가 각 사이클 동안 손실하는 에너지 양에 비해 얼마나 효율적으로 에너지를 저장하는지 반영합니다. 높은 Q 회로는 낮은 감쇠, 더 날카로운 선택성 및 더 좁은 대역폭을 갖습니다. 낮은 Q 회로는 더 큰 감쇠와 더 넓은 응답을 갖습니다.

대역폭과 Q는 밀접한 관련이 있습니다. Q가 증가하면 공진 피크는 더 선택적으로 변하고 사용 가능한 주파수 대역은 더 좁아집니다. 이는 수신기나 협대역 필터에서 바람직할 수 있지만 부품 공차와 온도에 대한 더 큰 민감도를 초래할 수 있습니다. 낮은 Q 설계는 안정화하기는 더 쉬울 수 있지만 선택성이 떨어집니다.

실제 엔지니어링에서 Q는 회로 수준의 특성만이 아닙니다. 이는 또한 인덕터의 품질, 커패시터의 손실, PCB 구조 및 공진 네트워크에 연결된 소스와 부하에 따라 달라집니다. 그렇기 때문에 측정된 Q는 종종 이상적인 방정식에서 파생된 이론적 Q와 다릅니다.

저항 및 감쇠

실제 LC 회로는 완전히 무손실이 아닙니다. 인덕터에는 구리 저항 및 코어 관련 손실이 있는 반면, 커패시터에는 등가 직렬 저항 및 유전체 손실이 포함됩니다. 이러한 저항 효과는 저장된 에너지를 열로 변환하고 공진 응답의 날카로움을 감소시킵니다.

감쇠는 진동이 빠르게 감쇠하는지, 느리게 감쇠하는지, 아니면 활성 장치의 도움을 통해서만 유지될 수 있는지를 결정합니다. 수동 공진 네트워크에서 감쇠는 응답을 넓히고 피크 크기를 줄입니다. 능동 발진기 시스템에서 연속 진동이 필요한 경우 감쇠는 이득으로 보상되어야 합니다.

저항은 항상 시스템 어딘가에 존재하기 때문에 실제 LC 회로는 공진 RLC 네트워크로 이해하는 것이 더 좋습니다. 이러한 더 넓은 관점은 이상화된 교과서 동작에만 의존하는 대신 실제 성능을 분석할 때 필수적입니다.

LC 공진 회로 설계 방법

1단계: 기능적 목표 정의

모든 좋은 공진 회로는 명확한 목표에서 시작됩니다. 설계 목표는 신호 선택, 진동, 필터링, 매칭, 감지 또는 노이즈 억제일 수 있습니다. 응용 분야는 목표 주파수뿐만 아니라 필요한 대역폭, 삽입 손실, 전압 처리 능력 및 환경 안정성을 결정합니다.

예를 들어, RF 프런트 엔드 동조 회로와 실험실 신호 발생기는 유사한 주파수에서 동작할 수 있지만 매우 다른 설계 우선 순위를 가집니다. 하나는 강한 선택성과 컴팩트한 폼 팩터를 요구하는 반면, 다른 하나는 주파수 안정성, 조정 범위 및 측정 접근성을 우선시할 수 있습니다.

2단계: 초기 부품 값 계산

목표 주파수를 알게 되면 설계자는 L 또는 C 중 하나를 시작점으로 선택하고 보완 값을 계산할 수 있습니다. 이는 초기 설계 후보를 생성합니다. 이 단계에서는 비현실적인 이론적 선택을 피하기 위해 표준 부품 시리즈, 공차 클래스 및 실제 패키지 옵션을 이미 고려해야 합니다.

첫 번째 수학적으로 올바른 답에 집착하기보다는 몇 가지 근접한 조합을 비교하는 것이 좋은 방법입니다. 약간 다른 인덕턴스 값을 다른 커패시터와 짝지으면 더 나은 Q, 더 나은 조달 옵션 또는 생산 시 개선된 공차 성능을 제공할 수 있습니다.

3단계: 실제 기생 효과 평가

초기 계산 후 다음 단계는 비이상적 효과를 평가하는 것입니다. PCB 트레이스 길이, 부품 리드 구조, 커넥터 형상, 차폐 배열 및 인접 접지 평면은 모두 회로가 보는 실효 인덕턴스와 커패시턴스에 영향을 줄 수 있습니다. 고주파 설계에서 이러한 요소는 공진을 크게 이동시킬 수 있습니다.

기생 요소는 의도하지 않은 결합 경로나 추가 공진점을 생성할 수도 있습니다. 이것은 모델이 너무 이상적일 때 프로토타입 측정이 시뮬레이션 결과와 때때로 다른 이유 중 하나입니다. 따라서 설계자는 설계 검토 프로세스에 등가 직렬 저항, 기생 커패시턴스 및 실제적인 소스/부하 조건을 포함해야 합니다.

4단계: 시뮬레이션 및 프로토타입 제작

시뮬레이션은 하드웨어를 구축하기 전에 공진 주파수, 대역폭, 피크 응답, 임피던스 동작 및 공차 민감도를 예측하는 데 도움이 됩니다. SPICE 기반 도구는 후보 부품 값을 비교하고 실제 저항 및 부하 조건이 포함될 때 네트워크가 어떻게 동작하는지 확인하는 데 특히 유용합니다.

그럼에도 불구하고 시뮬레이션은 물리적 테스트를 대체할 수 없습니다. 실제 부품, 조립 변동 및 고정물 효과가 종종 최종 응답을 변경하기 때문에 프로토타입 측정은 여전히 필수적입니다. 조정 가능한 커패시터, 트리머 요소 또는 제어된 레이아웃 수정은 테스트 후 최종 설계를 미세 조정하는 데 일반적으로 사용됩니다.

계산된 공진 주파수는 시작에 불과합니다. 안정적인 공진 설계는 계산, 시뮬레이션, 레이아웃 규율 및 측정이 함께 작동한 결과입니다.

LC 공진 회로의 응용

RF 동조 및 신호 선택

LC 공진의 가장 친숙한 응용 분야 중 하나는 무선 주파수 동조입니다. 적절히 설계된 공진 회로는 인접 신호를 감쇠시키면서 하나의 채널 또는 하나의 좁은 주파수 대역을 선호할 수 있습니다. 이러한 선택성은 수신기, 동조기 및 프런트 엔드 신호 컨디셔닝 회로에서 기본입니다.

동조 응용 분야는 종종 좁은 주파수 창을 요구하기 때문에 높은 Q 부품과 세심한 차폐가 특히 중요해집니다. 작은 기생 변화도 채널 정확도에 영향을 미칠 수 있으며, 특히 동작 주파수가 RF 범위로 올라갈 때 더욱 그렇습니다.

발진기 및 주파수 생성

LC 탱크 회로는 콜피츠 및 하틀리 설계와 같은 일반적인 토폴로지를 포함하여 정현파 발진기에 널리 사용됩니다. 이러한 시스템에서 공진 네트워크는 발진 주파수를 결정하고, 활성 장치는 각 사이클에서 손실된 에너지를 복원합니다. 이러한 능동 보상 없이는 자연 발진은 감쇠로 인해 소멸됩니다.

발진기 응용 분야는 안정성에 강한 중점을 둡니다. 온도, 공급 변동 및 기생 효과로 인한 주파수 드리프트는 출력 품질에 직접적인 영향을 미칠 수 있습니다. 이러한 이유로 발진기 지향적 LC 네트워크는 일반적으로 단순한 데모 회로보다 더 나은 부품 품질과 더 엄격한 레이아웃 제어를 요구합니다.

필터 및 임피던스 매칭

LC 공진 요소는 아날로그 필터 및 임피던스 매칭 네트워크에서도 필수적입니다. 필터에서 단순한 저항 분배기가 제공할 수 있는 것보다 훨씬 더 날카로운 동작으로 통과 대역과 저지 대역을 정의하는 데 도움이 됩니다. 매칭 네트워크에서는 선택된 동작 주파수에서 에너지 전달이 개선되도록 임피던스를 변환하는 데 사용됩니다.

이는 RF 송신기, 수신기, 안테나 인터페이스 및 전력 전송 시스템에서 특히 가치가 있습니다. 그러나 매칭 성능은 항상 주파수에 의존하므로 설계자는 공진을 보편적인 솔루션이 아닌 특정 동작 대역을 위한 목표 지향적 도구로 이해해야 합니다.

LC 공진 회로의 안정성 분석

부품 공차 및 제조 변동

안정성에 대한 첫 번째 위협 중 하나는 부품 공차입니다. 실제 인덕터와 커패시터는 정확한 값을 가지고 있지 않습니다. 제조 변동은 실제 L 및 C 값이 공칭 사양과 다를 수 있음을 의미하며, 이러한 차이는 공진 주파수를 직접 변경합니다.

광대역 응답 회로에서 이러한 이동은 허용될 수 있습니다. 그러나 협대역 또는 주파수 중요 시스템에서는 작은 백분율 오차라도 중요할 수 있습니다. 이것이 안정적인 공진 설계가 종종 더 엄격한 공차 부품을 사용하거나 교정 중 트리밍 방법을 제공하는 이유입니다.

온도 드리프트 및 환경 영향

온도 변화는 인덕턴스와 커패시턴스 모두를 변경할 수 있습니다. 일부 자기 재료는 온도에 따라 변하며, 일부 커패시터 유전체는 다른 것보다 온도에 더 민감합니다. 환경이 변함에 따라 공진 주파수는 의도된 값에서 벗어날 수 있으며, 특히 정밀 발진기 및 RF 회로에서 그렇습니다.

환경 안정성은 온도에만 국한되지 않습니다. 습도, 진동, 기계적 응력 및 인클로저 조건도 실제 성능에 영향을 줄 수 있습니다. 실제 엔지니어링에서 안정적인 공진은 회로도뿐만 아니라 작동 환경 및 패키징 전략에도 의존합니다.

부하 효과 및 결합

LC 공진 회로는 거의 단독으로 작동하지 않습니다. 일반적으로 소스, 후단 증폭기, 측정 장비 또는 다른 공진 단계에 연결됩니다. 이러한 외부 연결은 회로에 부하를 가하고 유효 Q, 대역폭, 때로는 겉보기 공진 주파수까지 변경합니다.

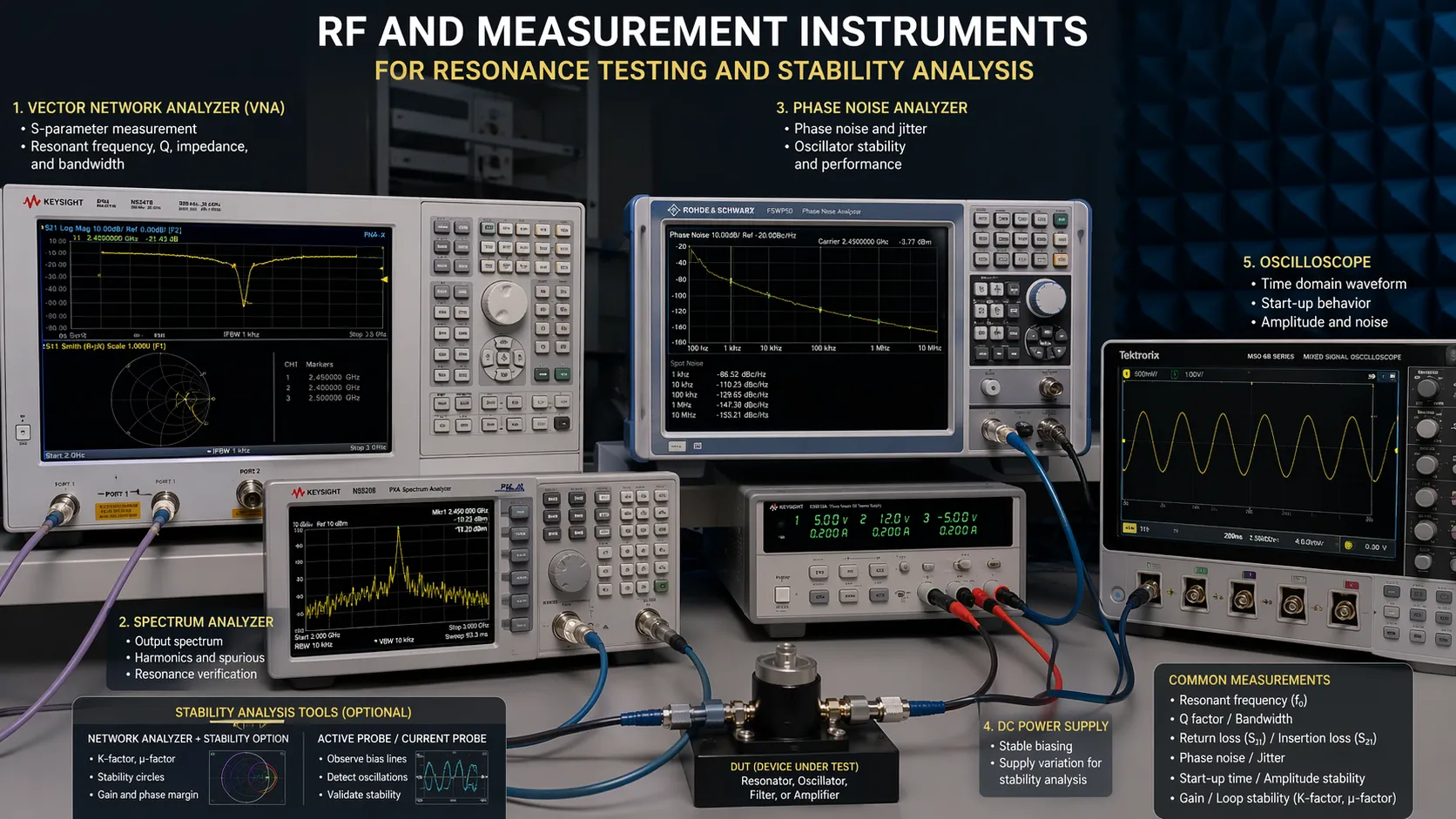

부하는 측정 중에 특히 중요합니다. 프로브, 케이블 또는 장비 입력은 의도치 않게 테스트 중인 회로를 변경하여 측정된 공진이 자유롭게 동작하는 내부 동작과 다르게 만들 수 있습니다. 따라서 좋은 엔지니어링 관행은 안정성 분석의 일부로 측정 인식을 포함합니다.

기생 요소 및 레이아웃 민감도

기생 저항, 기생 커패시턴스 및 의도하지 않은 유도성 결합은 실제 LC 회로가 1차 계산과 다르게 동작하는 가장 일반적인 이유 중 하나입니다. 저주파 및 중간 주파수에서 이러한 효과는 미미할 수 있습니다. 더 높은 주파수에서는 회로 동작의 결정적인 부분이 될 수 있습니다.

따라서 레이아웃 규율은 안정성의 핵심입니다. 짧은 리턴 경로, 합리적인 접지, 컴팩트한 배치, 제어된 트레이스 기하학 및 신중한 차폐는 모두 의도된 공진 응답을 보존하는 데 도움이 됩니다. 많은 RF 설계에서 물리적 배열은 회로도 정확성만큼이나 중요합니다.

더 나은 안정성을 위한 설계 관행

안정적인 LC 공진 회로는 계산만이 아닌 규율 있는 설계를 통해 구축됩니다. 높은 Q 인덕터, 저손실 커패시터, 엄격한 공차 부품, 컴팩트한 레이아웃 및 적절한 차폐는 모두 더 나은 주파수 안정성과 더 예측 가능한 성능에 직접적으로 기여합니다.

또한 불필요한 부하를 줄이고, 온도 동작을 조기에 평가하며, 시뮬레이션과 벤치 측정을 모두 사용하여 공진을 검증하는 것이 좋습니다. 까다로운 설계에서 부품 디레이팅, 제어된 재료 및 조정 장치는 이론적으로 올바른 회로와 신뢰할 수 있는 최종 제품 간의 차이를 만들 수 있습니다.

가장 신뢰할 수 있는 LC 공진 회로는 단순히 올바른 주파수에 동조된 것이 아닙니다. 실제 작동 조건에서 그 상태를 유지하도록 설계되었습니다.

결론

LC 공진 회로는 전자 시스템에서 주파수 동작을 정밀하고 효율적으로 형성하는 방법을 제공하기 때문에 여전히 필수적입니다. 핵심 원리는 인덕터와 커패시터 간의 에너지 교환에 기반하지만, 성공적인 설계는 공진 공식 이상의 훨씬 더 많은 것에 달려 있습니다. 직렬 및 병렬 토폴로지, Q 계수, 손실, 대역폭, 공차, 열 드리프트, 부하 및 기생 효과는 모두 최종 성능에 영향을 미칩니다.

목표가 RF 동조, 발진, 필터링 또는 임피던스 매칭이든, 엔지니어는 이론과 측정 및 안정성 분석의 균형을 맞춰야 합니다. 강력한 LC 공진 설계는 수학적으로 정확할 뿐만 아니라 하드웨어에서 견고하고, 동작에서 일관되며, 실제 응용 분야의 요구 사항에 적합해야 합니다.
