IP 기반 무선 지령 시스템은 전문 무선망을 RoIP 게이트웨이, 지령 콘솔, 녹취 서비스, SIP 플랫폼, 원격 관제센터와 연결합니다. 지령 요원은 하나의 통합 화면에서 무선 채널을 모니터링하고, PTT 통화를 시작하며, 현장 팀을 조정하고, 비상 알람을 처리하고, 여러 사이트의 통신을 관리할 수 있습니다.
핵심 기술 과제는 무선 음성을 IP 패킷으로 변환하는 것만이 아닙니다. 신뢰할 수 있는 시스템은 PTT 제어, 채널 상태, 비상 이벤트, 운용자 권한, 녹취 메타데이터, 장비 알람, 관리 정보도 함께 전달해야 합니다. 이 경로의 어느 한 부분이라도 문제가 생기면 전송 지연, 단방향 음성, 음성 잘림, 잘못된 채널 라우팅, 비상 호출 실패가 발생할 수 있습니다.
1. IP 기반 무선 지령 시스템이란?
IP 기반 무선 지령 시스템은 기존 방식 또는 디지털 방식의 무선 채널을 네트워크 통신 환경에 통합합니다. 각 운용자 옆에 별도의 무전기를 배치하는 대신, 기지국과 중계기를 RoIP 게이트웨이로 연결하고 중앙집중형 또는 분산형 지령 콘솔에서 관리합니다.
시스템은 아날로그 FM, DMR, TETRA, P25, PDT, NXDN, 휴대용 무전기, 차량용 무전기, 기지국, 중계기 및 기타 전문 무선 장비를 연결할 수 있습니다. 무선망은 현장 커버리지를 계속 제공하고, IP 계층은 채널 제어, 녹취, 모니터링, 다중 사이트 통신 기능을 확장합니다.
이 구조는 여러 무선 채널, 시설, 관제실 또는 지역을 운영하는 조직에 적합합니다. 권한이 있는 지령 요원은 기존 무선 장비를 이전하거나 각 사이트에 별도 제어 시스템을 구축하지 않고도 네트워크를 통해 원격 무선 자원에 접속할 수 있습니다.
로컬 무선 콘솔에서 네트워크 지령으로
기존 지령 시스템은 로컬 기지국과 가까운 운용 콘솔을 고정 배선으로 연결하는 방식이 일반적이었습니다. 한 개 시설에는 적합했지만, 사이트를 추가할 때마다 무선 장비, 전용 배선, 별도 운용석이 추가로 필요했습니다.
IP 제어를 적용하면 무선 음성과 신호를 LAN, 전용 WAN, 광 네트워크, 마이크로웨이브 링크, VPN, 셀룰러 백홀 또는 위성 링크로 전송할 수 있습니다. 주 지휘센터는 원격 무선 사이트를 감독할 수 있으며, 주 관제실을 사용할 수 없을 때는 권한이 있는 백업 센터가 지정 채널을 인계할 수 있습니다.
따라서 무선 시스템은 독립된 음성망을 넘어 SIP 전화, GIS, 영상 감시, 알람 시스템, 광대역 PTT, 녹취 플랫폼, 사고 관리 소프트웨어를 포함하는 더 넓은 운영 통신 환경의 일부가 됩니다.

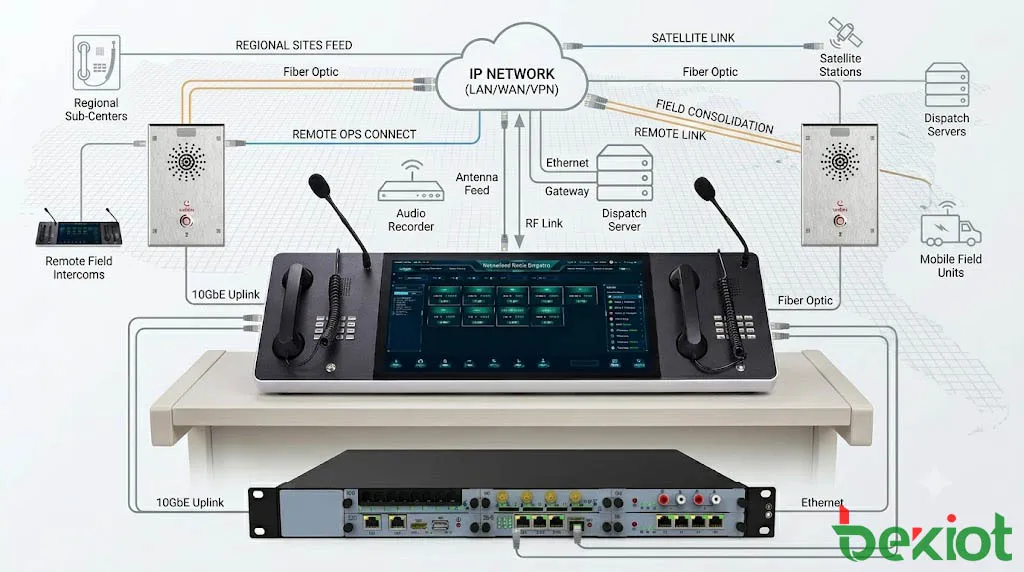

2. 시스템 구성과 신호 흐름
실제 무선 지령 시스템은 네 개의 기능 계층으로 나눌 수 있습니다. 각 계층을 이해하면 네트워크 설계가 쉬워지고 장애가 RF 시스템, 무선 인터페이스, IP 네트워크, 지령 서버, 운용 콘솔 중 어디에서 발생했는지 구분할 수 있습니다.
무선 접속 계층
무선 접속 계층에는 휴대용 무전기, 이동형 무전기, 기지국, 중계기, 안테나, RF 채널, 급전선 및 관련 인프라가 포함됩니다. 현장 커버리지, 음성 품질, 채널 용량, 간섭 대응 성능, 현장 사용자의 PTT 통신 방식을 결정하는 계층입니다.
IP 연동만으로 잘못된 RF 설계를 보완할 수는 없습니다. 커버리지 음영 지역, 부적절한 안테나 위치, 과도한 급전선 손실, 간섭, 채널 과부하는 지령 플랫폼과 데이터망이 정상이어도 통신 품질에 계속 영향을 줍니다.
게이트웨이 및 인터페이스 계층
게이트웨이 계층은 무선 장비를 IP 네트워크에 연결합니다. 사용 가능한 인터페이스에 따라 아날로그 음성 입출력, PTT 제어, COR 또는 COS 감지, GPIO 신호, 시리얼 데이터, 채널 상태 또는 전용 제어 정보를 처리합니다.
네트워크 측에서는 이러한 신호를 지령 플랫폼이 처리할 수 있는 미디어 스트림과 제어 메시지로 변환합니다. 코덱 선택, 게인 조정, 지터 버퍼, 무음 감지, 원격 설정, 장비 상태 보고도 게이트웨이 기능에 포함될 수 있습니다.
핵심 제어 계층
핵심 계층에는 지령 서버, 미디어 라우팅 서비스, 사용자 계정, 권한, 채널 설정, 녹취 서비스, 이벤트 로그, 데이터베이스, 연동 인터페이스가 포함됩니다. 어떤 운용자가 어느 채널에 접속할 수 있는지, 비상 이벤트를 어떻게 처리할지, 어디에 녹취할지, 어떤 무선 그룹을 연결할지를 결정합니다.

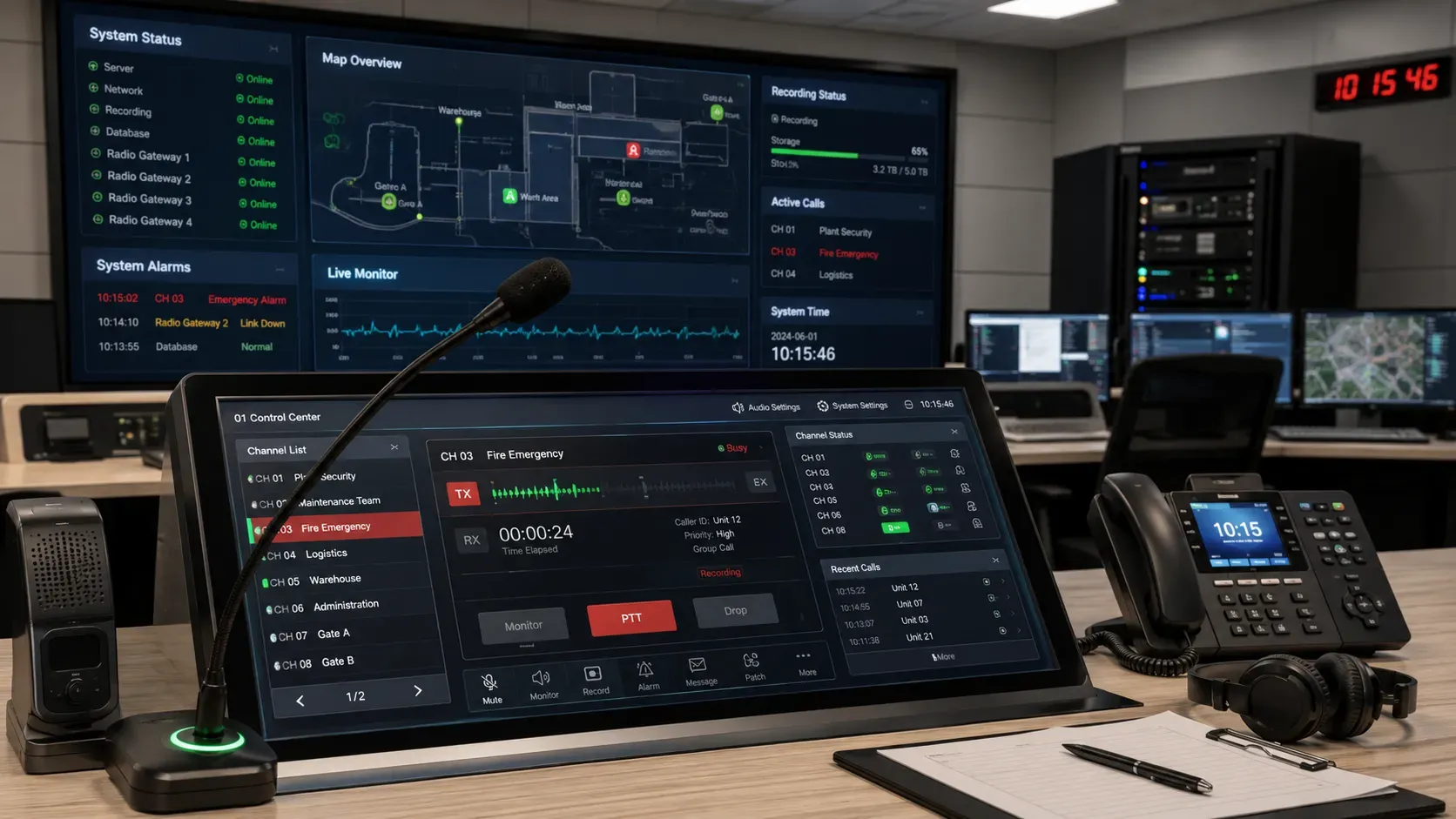

운용자 애플리케이션 계층
운용자 계층에는 하드웨어 지령 콘솔, 터치스크린 단말, 데스크톱 애플리케이션, 웹 클라이언트, 모바일 지령 인터페이스가 포함됩니다. 운용자는 이를 이용해 채널을 모니터링하고, 음성을 송신하고, 임시 패치를 만들고, 알람을 확인하고, 녹취를 재생하고, 장비 상태를 감독합니다.
채널 이름과 그룹 배치는 실제 업무를 반영해야 합니다. “공장 비상”, “북부역 보안”, “정비팀 1”과 같은 명칭은 내부 무선 ID나 게이트웨이 포트 번호보다 사고 발생 시 더 빠르게 식별할 수 있습니다.

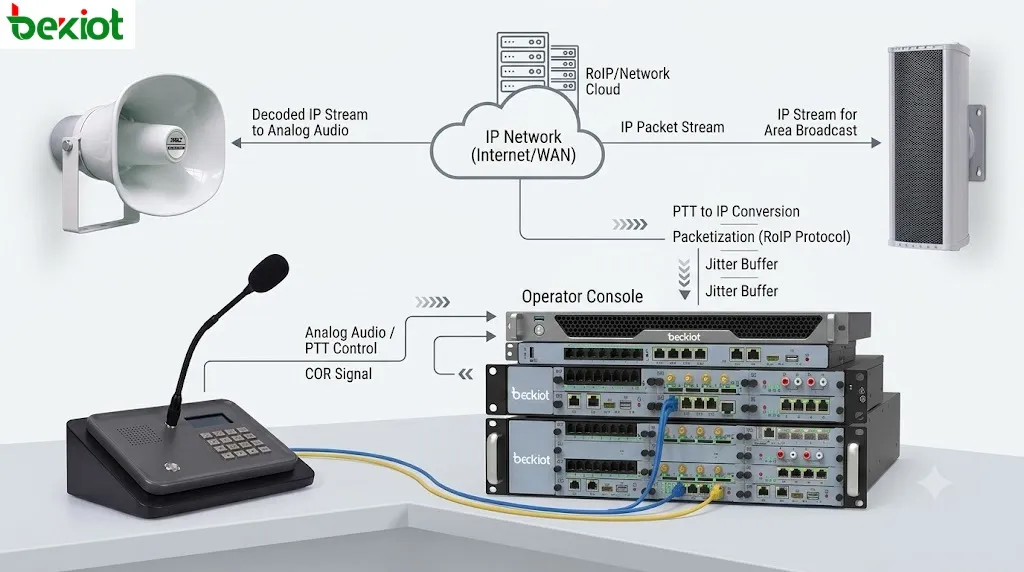

무선 음성과 PTT가 전달되는 과정
현장 사용자가 PTT를 누르면 휴대용 또는 차량용 무전기가 RF 채널로 송신합니다. 중계기나 기지국이 이를 수신해 음성과 수신 상태를 RoIP 게이트웨이에 전달합니다. 게이트웨이는 음성을 IP 미디어 스트림으로 변환한 뒤 지령 서버 또는 권한이 있는 콘솔로 전송합니다.
지령 요원이 응답하면 콘솔이 IP 네트워크를 통해 음성을 게이트웨이로 보냅니다. 게이트웨이는 무선 송신기를 활성화하고 설정된 PTT 선행 시간을 기다린 다음 무선 채널에 음성을 전송합니다.
이 타이밍은 연결된 무선 장비에 맞게 조정해야 합니다. 송신기가 준비되기 전에 음성을 보내면 첫 음절이 잘릴 수 있습니다. 발화가 끝난 뒤에도 PTT가 너무 오래 유지되면 불필요한 꼬리 잡음이 발생하고 채널 점유 시간이 길어집니다.
3. 무선 지령의 핵심 기능
채널 중앙집중 제어
무선 지령 콘솔은 여러 채널, 부서, 사이트 또는 통화 그룹을 한 화면에 표시할 수 있습니다. 지령 요원은 여러 채널을 동시에 듣고, 권한이 있는 선택 그룹에서만 송신할 수 있습니다.
각 운용석에 여러 대의 무전기를 배치할 필요가 없으며, 하나의 관제실에서 원격 무선 사이트를 관리할 수 있습니다.
그룹 호출 및 채널 모니터링
전문 무선 통신은 일반적으로 채널, 통화 그룹, 지역, 차량군 또는 운영 부서 단위로 구성됩니다. 지령 요원은 여러 그룹을 동시에 모니터링하면서 선택한 팀과 통신할 수 있습니다.
수신 표시, 채널 사용 중 상태, 호출자 정보, 송수신 방향, 우선순위 표시는 현재 통신 상황을 파악하고 진행 중인 통화를 방해하지 않도록 도와줍니다.
비상 알람 처리
무선망이 지원하는 경우 비상 신호로 발신자를 식별하고, 관련 그룹을 강조하고, 경고음을 재생하고, 사고 기록을 생성하고, 녹취를 시작하고, 관리자 또는 다른 지령석에 알릴 수 있습니다.
알람은 권한이 있는 운용자가 확인할 때까지 화면에 유지되어야 합니다. 경고음만 끈다고 해서 이벤트나 처리 기록이 자동으로 삭제되어서는 안 됩니다.
채널 간 패치
채널 패치는 두 개 이상의 무선 그룹이나 통신 시스템을 임시로 연결합니다. 보안, 정비, 소방, 관리 부서, 외부 기관이 평소에는 서로 다른 무선 자원을 사용하지만 동일한 사고에 공동 대응해야 할 때 유용합니다.
화면에는 어떤 채널이 연결되었는지, 누가 패치를 만들었는지, 언제 해제되었는지를 명확히 표시해야 합니다. 상시 또는 통제되지 않은 패치는 혼잡, 하울링, 권한 충돌을 일으킬 수 있습니다.
녹취 및 이벤트 재생
무선 녹취는 사고 검토, 교육, 규정 준수, 분쟁 해결, 운영 분석에 활용됩니다. 유용한 기록에는 음성뿐 아니라 시간 정보, 채널 이름, 운용자 ID, 송수신 방향, 비상 태그, 관련 사고 정보가 포함되어야 합니다.
재생 기능은 시간, 채널, 운용자, 이벤트 유형, 사고 번호로 검색할 수 있어야 합니다. 구조화된 메타데이터가 없으면 대규모 녹취 자료를 조사하는 데 많은 시간이 들고 신뢰성도 떨어집니다.
| 기능 | 주요 기능 | 운영 목적 |
|---|---|---|
| 음성 지령 | PTT, 채널 선택, 그룹 호출 | 현장 팀과 관제실을 조정 |
| 비상 처리 | 우선 알람, 확인, 단계별 전파 | 긴급 이벤트를 식별하고 처리 |
| 상호운용 | 채널 패치, SIP 연동, 원격 게이트웨이 | 서로 다른 시스템과 위치를 연결 |
| 녹취 | 음성, 시간 정보, ID, 이벤트 메타데이터 | 조사와 책임 추적을 지원 |
| 시스템 감시 | 게이트웨이 상태, 링크 알람, 서비스 모니터링 | 통신 장애를 조기에 감지 |
4. RoIP 게이트웨이, 네트워크, 보안 및 연동
게이트웨이와 무선 인터페이스의 적합성
RoIP 게이트웨이는 연결되는 무선 장비와 지령 플랫폼 모두에 맞아야 합니다. 무선 측 인터페이스에는 밸런스 또는 언밸런스 음성, 마이크 또는 라인 레벨 신호, PTT 입출력, 스켈치 감지, COR/COS 상태, 시리얼 데이터, 외부 제어 접점이 포함될 수 있습니다.
무전기와 중계기마다 커넥터 핀 배열, 전압 레벨, 접지 방식, 제어 동작이 다를 수 있습니다. 프로토콜이 호환되더라도 올바른 케이블과 파라미터 조정이 없으면 정상 동작을 보장할 수 없습니다.
IP 측에서는 RTP, SIP, 멀티캐스트, 유니캐스트 또는 플랫폼 전용 제어 프로토콜을 사용할 수 있습니다. 하나의다채널 RoIP 게이트웨이는 여러 무선 채널이나 원격 사이트를 동일한 지령 환경에 연결할 때 적합합니다.
음성 및 PTT 조정
음성 게인은 무전기 출력, 게이트웨이 입력, 게이트웨이 출력, 무전기 송신 입력 지점에서 각각 확인해야 합니다. 잘못 설정된 인터페이스를 보완하기 위해 한 부분의 게인만 높이면 다른 구간에서 왜곡, 잡음, 에코가 발생할 수 있습니다.
PTT 선행 시간, 음성 지연, 해제 시간, 스켈치 동작, 무음 감지는 실제 기지국 또는 중계기로 시험해야 합니다. 기본값이 모든 무선 장비에 적합하다고 가정해서는 안 됩니다.
지연, 지터 및 서비스 품질
부하가 없는 로컬 네트워크에서 음성이 깨끗하다는 사실만으로는 충분하지 않습니다. WAN에 정상 업무 트래픽이 흐르는 상태에서도 PTT 응답, 음성 품질, 지터, 패킷 손실을 시험해야 합니다.
지연이 크면 지령 요원과 현장 사용자가 동시에 말하게 됩니다. 패킷 손실과 불안정한 지터는 음성 끊김이나 단어 누락을 일으킬 수 있습니다. 셀룰러, 위성, VPN, 장거리 WAN 링크는 변화하는 네트워크 조건에서 추가 시험이 필요합니다.
지령 음성과 신호에는 적절한 네트워크 우선순위를 적용해야 합니다. QoS 마킹은 스위치, 라우터, 방화벽, VPN 장비, 통신사업자 링크 전체에서 인식되어야 합니다. 중간 장비가 우선순위를 제거하거나 무시하면 게이트웨이에서만 트래픽을 마킹해도 효과가 없습니다.
보안 및 운용자 권한
무선 지령 시스템은 안전 또는 운영과 관련된 채널을 제어할 수 있습니다. 사용자 인증, 역할 기반 권한, 네트워크 분리, 안전한 관리 접속, 이벤트 로그, 정기적인 계정 검토를 설계에 포함해야 합니다.
모든 지령 요원에게 모든 무선 그룹에서 송신할 권한을 주어서는 안 됩니다. 비상 채널, 외부 기관과의 패치, 관리 그룹, 제한 운영 채널은 관리자의 승인이 필요할 수 있습니다.
전화, GIS, 영상 및 알람 연동
무선 채널은 SIP 전화, PBX 시스템, 비상 회의 그룹, 지휘센터 통신 플랫폼과 연결할 수 있습니다. 접속 정책에는 누가 무선 그룹에 참여할 수 있는지, DTMF 제어를 허용할지, 연결된 통화를 녹취할지, 무인 연결을 얼마나 오래 유지할 수 있는지를 명시해야 합니다.
무전기나 차량이 위치 정보를 제공하면 지령 플랫폼에서 현장 단위를 GIS 지도에 표시할 수 있습니다. 지령 요원은 가까운 자원을 확인하고 순찰 경로를 검토하며 사고에 가장 가까운 팀을 판단할 수 있습니다.
비상 버튼, 출입통제, 화재 시스템, 영상 분석, 산업용 센서, 사고 관리 플랫폼도 무선 업무 흐름을 시작할 수 있습니다. 알람이 발생하면 올바른 무선 그룹을 열고, 위치와 주변 카메라를 표시하고, 당직 지령 요원에게 알리고, 녹취를 사고 기록에 연결할 수 있습니다.
이중화 및 시각 동기화
중요 시스템에는 이중화 지령 서버, 백업 게이트웨이, 이중 스위치, 분리된 WAN 경로, 예비 콘솔, 보호 전원이 필요할 수 있습니다. 공통 장애를 방지하려면 같은 스위치, 전원 회로, 케이블 경로, 건물 인입점을 공유해서는 안 됩니다.
서버, 게이트웨이, 운용 콘솔, 녹취 플랫폼은 동일한 시간원을 사용해야 합니다. 정확한 시간 정보는 송신, 알람, 녹취, 운용자 작업의 순서를 재구성하는 데 필수적입니다.
5. 산업별 적용 분야
| 산업 분야 | 주요 사용자 및 위치 | 주요 지령 요구사항 |
|---|---|---|
| 공공 안전 | 경찰, 소방, 의료팀, 지휘 차량, 임시 현장 지휘소 | 우선 PTT, 비상 알람, 기관 간 패치, 이중화 지령석 |
| 철도 및 교통 | 역, 차량기지, 차량, 정비팀, 운영센터 | 다중 사이트 제어, 원격 지령, 그룹 조정, 통신 기록 |
| 공항 및 항만 | 지상 운영, 보안, 정비, 물류, 비상 대응 | 부서별 그룹, 임시 패치, 광역 커버리지, 사고 조정 |
| 공공 설비 | 변전소, 배관, 현장 작업반, 복구팀, 원격 시설 | 분산 사이트 통신, 백업 링크, 알람, 정비 기록 |
| 산업 및 광업 | 생산 구역, 창고, 지하 구역, 제어실, 안전팀 | 신뢰성 높은 PTT, 견고한 무선 접속, 비상 그룹, 이중화 인프라 |
| 캠퍼스 및 민간 시설 | 보안, 주차, 정비, 청소, 행사, 비상 대응팀 | 간편한 운용, 건물 간 네트워크, 녹취, 임시 그룹 |
산업마다 운영 환경은 다르지만 핵심 요구는 같습니다. 현장 사용자는 올바른 통신 그룹에 즉시 접속해야 하고, 관제센터는 상태 가시성, 권한 관리, 녹취, 명확한 사고 처리 절차를 확보해야 합니다.
6. 구축, 신뢰성 및 장애 진단
장비 선정 전에 업무 흐름 정의
게이트웨이와 콘솔을 선택하기 전에 무선 채널, 사이트, 운용자, 관제실, 사용자 그룹, 비상 절차, 녹취 정책, 외부 연동의 수량과 요구사항을 정리해야 합니다.
채널 계획은 실제 책임 체계를 반영해야 합니다. 누가 각 그룹을 모니터링하는지, 누가 송신할 수 있는지, 비상 상황을 어떻게 단계별로 전파하는지, 주 관제센터를 사용할 수 없을 때 통신을 어떻게 유지하는지를 명확히 해야 합니다.
무선 인터페이스 호환성 확인
모든 무전기와 중계기가 동일한 음성, PTT, 상태, 데이터 인터페이스를 제공하는 것은 아닙니다. 설치 전에 배선도, 커넥터 핀 배열, 신호 레벨, 접지, 제어 동작을 확인해야 합니다.
필요한 IP 프로토콜을 지원하는 게이트웨이라도 전용 인터페이스 케이블과 장비 모델별 파라미터 조정이 필요할 수 있습니다.
전체 통신 경로 시험
인수 시험은 통화 한 번의 성공으로 끝내서는 안 됩니다. 다음 항목을 확인해야 합니다.
현장 무전기 음성이 지령 콘솔에서 수신되는지 확인.
지령 콘솔 음성이 무전기를 통해 정상 송신되는지 확인.
PTT 응답과 첫 음절이 손실되지 않는지 확인.
채널 사용 중 및 수신 상태 표시 확인.
비상 알람 확인과 단계별 전파 동작 확인.
녹취, 시간 정보, 메타데이터 검색 확인.
채널 패치 생성과 해제 확인.
게이트웨이, 서버, 네트워크, 전원 장애 전환 확인.
네트워크 혼잡 상태의 운용 확인.
IP 백홀 장애 후 로컬 무선 통신 유지 여부 확인.
일반적인 장애와 진단 순서
대표적인 장애에는 단방향 음성, PTT 지연, 음성 잘림, 낮은 송신 음량, 잘못된 채널 라우팅, 녹취 누락, 게이트웨이 등록 불안정, 패킷 손실, 방화벽 차단, IP 주소 충돌이 있습니다.
장애 진단은 RF 측과 IP 측을 분리해 진행해야 합니다.
IP 지령 플랫폼 없이 로컬 무선 채널이 정상 동작하는지 확인합니다.
게이트웨이가 무선 음성과 COR/COS 상태를 수신하는지 확인합니다.
게이트웨이가 PTT를 활성화하고 무전기에 깨끗한 음성을 보내는지 확인합니다.
미디어 및 제어 패킷이 지령 서버에 도달하는지 확인합니다.
운용자 권한, 채널 라우팅, 콘솔 음성 장치를 확인합니다.
녹취 서비스, 저장 용량, 시각 동기화를 확인합니다.
이 순서로 점검하면 실제 원인이 무선 케이블, 신호 레벨, 접지, PTT 인터페이스인데도 네트워크 설정을 반복해서 변경하는 일을 피할 수 있습니다.
일반적인 설계 오류
무선 연동을 음성 연결만으로 보는 것.
불명확하거나 일관되지 않은 채널 이름을 사용하는 것.
중요 그룹에 너무 많은 운용자의 접근을 허용하는 것.
QoS나 백업 링크 없이 보호되지 않은 WAN으로 지령 트래픽을 전송하는 것.
서버만 이중화하고 스위치나 전원은 단일로 유지하는 것.
운영 전에 알람, 패치, 녹취, 대체 절차를 시험하지 않는 것.
최종 인수에는 설정 확인뿐 아니라 실제 상황에 가까운 통신 훈련, 장애 전환 시험, 사고 처리 흐름 검증이 포함되어야 합니다.
7. 향후 방향과 자주 묻는 질문
전문 무선 지령은 융합 통신으로 발전하고 있습니다. 무선 채널은 광대역 PTT, LTE 또는 5G, SIP 전화, 위성 링크, 영상 지령, GIS, IoT 알람, 소프트웨어 기반 지휘 플랫폼과 함께 운용되는 경우가 늘고 있습니다.
그렇다고 기존 전문 무선이 사라지는 것은 아닙니다. 전용 무선은 즉시 그룹 호출, 현장에서의 간편한 조작, 독립적인 RF 커버리지, 높은 부하나 위험 상황에서도 예측 가능한 동작이라는 장점을 유지합니다.
현실적인 방향은 신뢰할 수 있는 현장 접속 수단으로 전문 무선을 유지하고, IP 구조를 이용해 제어, 녹취, 상호운용, 다중 사이트 조정 기능을 확장하는 것입니다.
기존 아날로그 무선 시스템을 연결할 수 있습니까?
대부분의 경우 가능합니다. 무전기나 중계기에 적절한 음성 및 PTT 인터페이스가 있어야 하며, 가능하면 채널 상태 인터페이스도 제공해야 합니다. RoIP 게이트웨이가 이러한 신호를 IP 미디어와 제어 정보로 변환합니다.
모든 사이트에 현장 지령 요원이 필요합니까?
필요하지 않습니다. 원격 무선 사이트는 IP 네트워크를 통해 중앙 관제실에서 관리할 수 있습니다. 중요한 시설에는 백업 또는 현장 운용용으로 로컬 콘솔을 남겨 둘 수 있습니다.
IP 백홀이 중단되면 어떻게 됩니까?
중계기나 기지국이 동작하면 현장 사용자는 로컬 RF 시스템을 통해 통신을 계속할 수 있습니다. 백업 링크, 보조 관제센터, 현장 대체 절차가 없다면 원격 지령 접속은 일반적으로 중단됩니다.
GPS가 필수입니까?
필수는 아닙니다. PTT 지령, 그룹 통신, 채널 모니터링, 녹취는 GPS 없이도 동작합니다. 위치 정보는 지도 표시, 현장 단위 선택, 자원 추적에 사용하는 추가 기능입니다.
채널 및 그룹 이름은 어떻게 정해야 합니까?
이름은 실제 부서, 위치, 기능, 비상 역할을 반영해야 합니다. 사고 발생 시 지령 요원이 기술적인 무선 코드를 해석하지 않고도 올바른 그룹을 즉시 식별할 수 있어야 합니다.
어떤 지령 콘솔이 적합합니까?
채널 수, 운용 흐름, 화면 크기, 방송·페이징 요구사항, 외부 연동에 따라 선택합니다. 프로젝트에는 전용IP 지령 콘솔,IP 페이징 및 지령 콘솔또는 소프트웨어 기반 운용자 인터페이스를 사용할 수 있습니다.
IP 기반 무선 지령 시스템은 무선 채널, 지령 요원, 원격 사이트, 사고 처리 절차를 하나의 통신 환경으로 관리할 때 가치를 발휘합니다. 최종 품질은 올바른 RF 커버리지, 호환되는 게이트웨이 인터페이스, 통제된 권한, 장애에 강한 네트워크, 긴급 상황에서도 명확하게 실행할 수 있는 운영 절차에 달려 있습니다.
