유도 기전력은 발전기에서 전압을 만들어 내고, 변압기에서 에너지를 전달하며, 센서가 움직임을 감지하고, 여러 전자기 시스템이 운동이나 변화하는 자기장을 유용한 신호로 바꾸도록 하는 전기적 효과입니다.

전자기 유도의 핵심 개념

유도 기전력(induced EMF, 유도 전동력)이란 도체나 코일에 쇄교하는 자속이 변할 때 그 도체나 코일에 발생하는 전압을 말합니다. 기전력이라는 말에 들어 있는 ‘힘(force)’은 기계적인 힘을 의미하지 않습니다. 전기공학과 물리학에서 기전력(EMF)은 단위 전하당 공급되는 에너지를 가리키며, 단위는 볼트(V)입니다.

기본 원리는 간단합니다. 도체가 변화하는 자기장 속에 놓이거나, 자기력선을 가로지르도록 자기장 안에서 움직이면 전압이 발생합니다. 회로가 닫혀 있다면 그 전압이 전류를 흘릴 수 있습니다. 회로가 열려 있어도 단자 사이에는 전압이 존재할 수 있지만, 지속적인 전류는 흐르지 않습니다.

변화하는 자속

자속(磁束)은 주어진 면적을 통과하는 자기장의 양을 나타냅니다. 자기장의 세기가 변하거나, 면적이 변하거나, 각도가 변하거나, 도체가 자기장에 대해 상대적으로 움직이면 회로와 쇄교하는 자속이 변합니다.

이 자속의 변화가 바로 유도 기전력이 나타나는 직접적인 원인입니다. 코일의 감은 수가 많으면 각 턴(turn)이 변화하는 자속과 쇄교하여 그 효과가 합쳐지므로 더 큰 유도 전압을 만들어 낼 수 있습니다.

패러데이 법칙을 한 문장으로

패러데이 법칙은 회로에 유도되는 기전력이 자속 쇄교량의 시간적 변화율에 비례한다는 것을 말해 줍니다. 자속이 빠르게 변할수록 더 높은 유도 전압이 생기고, 코일의 감은 수가 많을수록 유도 전압도 커집니다.

이 때문에 발전기는 회전하는 코일이나 회전 자계를 사용하고, 변압기는 교류 자속을 이용하며, 유도형 센서는 자기장의 변화를 통해 움직임이나 위치를 감지하는 것입니다.

유도 기전력이 발생하는 방식

유도 기전력을 얻는 일반적인 방법은 두 가지입니다. 첫째는 정지한 도체나 코일 주변의 자기장을 변화시키는 것이고, 둘째는 도체를 자기장 속에서 움직여 자기력선을 가로지르게 하는 것입니다.

두 방법 모두 동일한 전자기 유도 원리를 따릅니다. 다른 점은 자속 변화의 물리적 원천입니다. 변압기에서는 교류에 의해 자기장이 변하고, 발전기에서는 기계적인 움직임이 자속 쇄교를 변화시킵니다.

자기장의 변화에 의한 발생

시간에 따라 세기가 커지거나 작아지는 자기장 근처에 코일을 놓으면 코일을 통과하는 자속이 변합니다. 이 변화하는 자속이 코일에 전압을 유도하며, 코일 자체는 움직일 필요가 없습니다.

이 원리는 변압기, 인덕터, 무선 충전 코일, 변류기, 전자기 픽업, 그리고 다양한 감지 소자에 사용됩니다. 이런 시스템에서는 주로 교류나 시간적으로 변하는 자기 소스에 의해 변화하는 자기장이 만들어집니다.

도체를 자기장 속에서 움직이는 방식

도체가 자기장 속에서 움직이면 도체 내부의 자유 전하가 자기력을 받습니다. 이로 인해 도체를 따라 전하가 분리되어 전위차가 생기는데, 이것을 운동 기전력(motional EMF)이라고 합니다.

유도되는 전압은 자기장의 세기(자속 밀도), 도체의 길이, 움직이는 속도, 그리고 도체의 운동 방향과 자기장 사이의 각도에 따라 달라집니다. 도체가 자기력선을 직각으로 가로지를 때 최대 기전력이 발생합니다.

코일을 자기장 속에서 회전시키는 방식

발전기는 보통 회전 운동을 이용합니다. 코일이 자기장 안에서 회전하면 코일 면과 자기장 사이의 각도가 연속적으로 변합니다. 이로 인해 자속이 변하고 교류 기전력이 발생합니다.

코일이 빨리 회전할수록 자속의 변화도 빨라집니다. 이에 따라 발전기 설계에 따라 발생 전압과 주파수가 높아집니다. 이것이 많은 교류 발전기(alternator)와 AC 발전기의 기본 원리입니다.

렌츠 법칙의 역할

렌츠 법칙은 유도 기전력과 유도 전류의 방향을 설명합니다. 이 법칙에 따르면, 유도 전류는 그것을 발생시킨 자속의 변화를 방해하는 방향으로 흐릅니다. 그래서 패러데이 법칙에 음(-)의 부호가 붙는 것입니다.

렌츠 법칙이 말하는 이러한 반대 작용은 우연이 아니며, 에너지 보존 법칙을 반영합니다. 만약 유도 전류가 원래의 변화를 돕는 방향으로 흐른다면 외부 입력 없이도 에너지가 만들어질 수 있어 물리 법칙에 위배됩니다.

방향이 중요한 이유

방향은 모터, 발전기, 계전기, 변압기, 유도 제동, 보호 회로 등에서 중요합니다. 코일이 시스템 설계 대비 잘못된 방향으로 기전력을 발생시키면 회로가 의도대로 동작하지 않을 수 있습니다.

실제 배선에서는 극성 표시, 권선 방향, 단자 기호, 위상 관계가 모두 중요합니다. 엔지니어는 코일, 변압기, 발전기, 센서를 연결할 때 유도 기전력의 방향을 반드시 이해해야 합니다.

모터에서의 역기전력

모터가 회전하면 권선이 자기장 속에서 움직이면서 전원 전압과 반대 방향의 유도 전압이 발생합니다. 이를 역기전력(back EMF)이라고 합니다. 역기전력은 정상 동작 시 전류를 제한하며, 모터 동작 특성에서 중요한 부분입니다.

기동 시에는 모터 속도가 낮아 역기전력도 작기 때문에 큰 기동 전류가 흐를 수 있습니다. 모터가 가속되면 역기전력이 커지면서 권선에 전류를 흘리는 순수 전압이 감소합니다.

주요 계산 공식

유도 기전력은 물리적 상황에 따라 여러 방식으로 계산할 수 있습니다. 가장 일반적인 공식은 패러데이 법칙입니다. 자기장 속을 움직이는 직선 도체의 경우에는 운동 기전력 공식이 더 편리한 경우가 많습니다.

계산하기 전에, 문제가 코일을 통과하는 자속의 변화인지, 자기장 속에서 움직이는 도체인지, 아니면 회전하는 코일인지를 파악한 다음, 상황에 맞는 공식을 선택합니다.

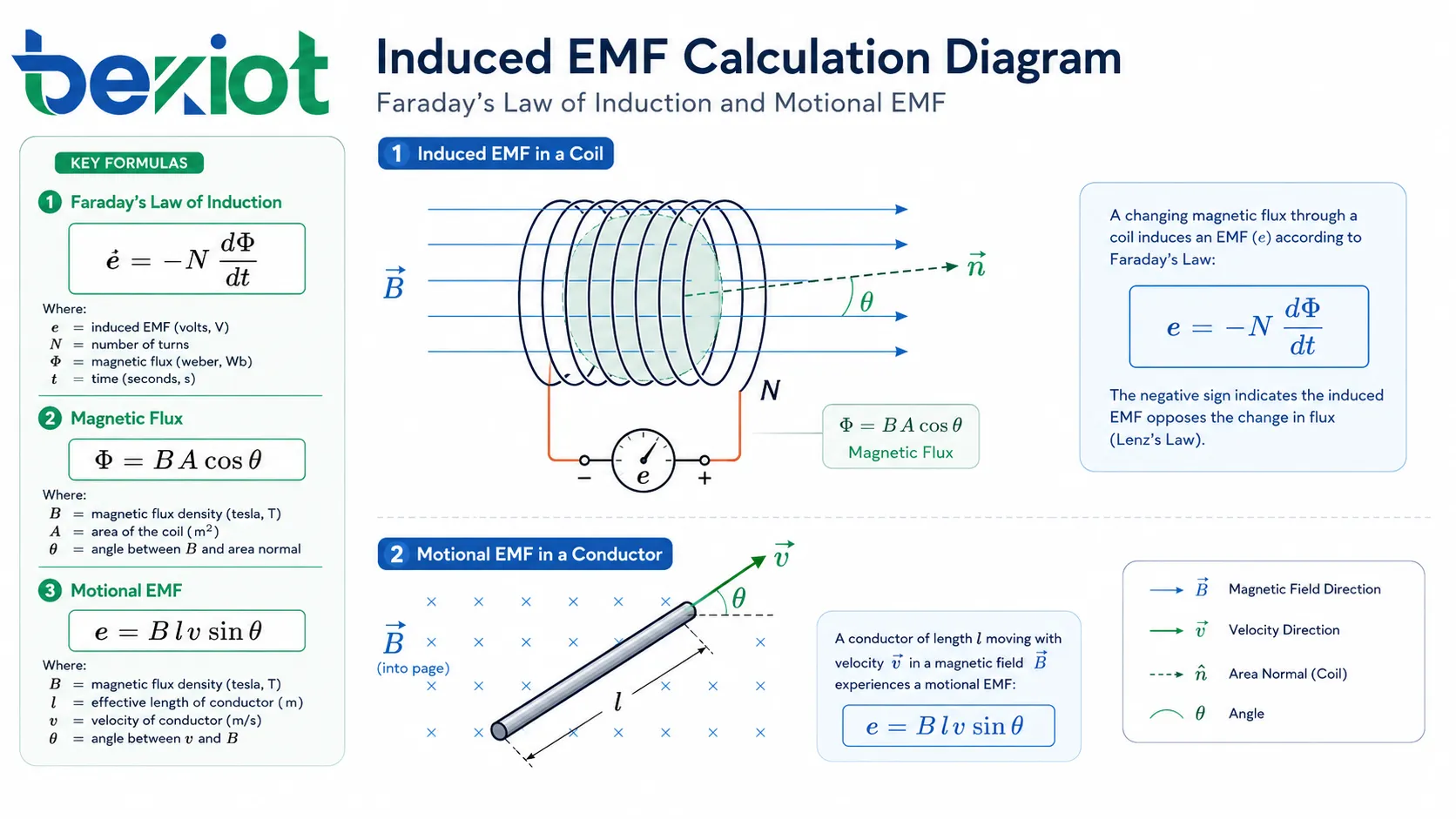

코일에 대한 패러데이 법칙

일반 공식은 다음과 같습니다:

ε = -N × ΔΦ / Δt

여기서 ε는 유도 기전력(V), N은 코일의 감은 수, ΔΦ는 자속 변화량(Wb), Δt는 시간 간격(s)입니다. 음의 부호는 렌츠 법칙을 나타내며, 유도 기전력이 자속의 변화를 방해하는 방향임을 의미합니다.

실제 계산에서는 절댓값을 사용하는 경우가 많습니다:

|ε| = N × |ΔΦ| / Δt

자속 공식

자속은 다음과 같이 계산됩니다:

Φ = B × A × cosθ

여기서 Φ는 자속(Wb), B는 자속 밀도(T), A는 면적(m²), θ는 자기장과 코일 면의 법선(수직선) 사이의 각도입니다.

자기장이 코일 면에 수직이면 자속은 최대가 됩니다. 자기장이 코일 면에 평행하면 자속은 0이 됩니다.

운동 기전력 공식

자기장 속을 움직이는 직선 도체에 대해서는 다음과 같은 공식이 흔히 사용됩니다:

ε = B × l × v × sinθ

여기서 B는 자속 밀도(T), l은 도체의 유효 길이(m), v는 속도(m/s), θ는 운동 방향과 자기장 사이의 각도입니다. 도체가 자기장에 수직으로 움직이면 sinθ = 1이 되어 ε = B × l × v로 간단해집니다.

단계별 계산 예제

물리적 과정을 명확히 파악하면 계산이 한결 쉬워집니다. 첫 번째 예제는 코일에 패러데이 법칙을 적용하고, 두 번째 예제는 움직이는 도체에 운동 기전력 공식을 적용합니다.

예제 1: 변화하는 자속 속의 코일

감은 수가 200회인 코일이 있습니다. 각 턴을 통과하는 자속이 0.5초 동안 0.06 Wb에서 0.02 Wb로 변했습니다. 평균 유도 기전력은 얼마일까요?

자속 변화량은 다음과 같습니다:

ΔΦ = 0.02 - 0.06 = -0.04 Wb

변화량의 크기는 0.04 Wb입니다. 패러데이 법칙을 이용하면:

|ε| = N × |ΔΦ| / Δt = 200 × 0.04 / 0.5 = 16 V

평균 유도 기전력은 16볼트입니다. 실제 극성은 렌츠 법칙에 따라 자속 변화의 방향과 권선 방향에 의해 결정됩니다.

예제 2: 자기장 속에서 움직이는 도체

유효 길이가 0.5 m인 직선 도체가 0.8 T의 자기장 속을 3 m/s로 움직이고 있습니다. 운동 방향은 자기장에 수직입니다. 유도 기전력은 얼마일까요?

도체가 자기장에 수직으로 움직이므로 sinθ = 1입니다. 계산은:

ε = B × l × v = 0.8 × 0.5 × 3 = 1.2 V

유도 기전력은 1.2볼트입니다. 만약 도체가 수직이 아닌 비스듬한 각도로 움직인다면 sinθ 값이 1보다 작아져 결과도 더 작아질 것입니다.

예제 3: 자기장, 면적, 각도로 자속 구하기

면적이 0.02 m²인 코일이 0.5 T의 자기장 속에 놓여 있습니다. 자기장은 코일 면에 수직입니다. 코일을 통과하는 자속은 얼마일까요?

자기장이 코일 면에 수직일 때, 자기장과 면 법선 사이의 각도는 0도이므로 cos0° = 1입니다. 자속은:

Φ = B × A × cosθ = 0.5 × 0.02 × 1 = 0.01 Wb

이후에 이 자속이 변한다면, 그 시간 변화에 패러데이 법칙을 적용하여 유도 기전력을 계산할 수 있습니다.

유도 전압에 영향을 미치는 요소들

유도 기전력은 여러 물리적·설계적 요소의 영향을 받습니다. 이러한 요소를 이해하면 엔지니어가 예측 가능한 출력을 갖는 발전기, 변압기, 센서, 유도성 소자 및 전자기 시스템을 설계하는 데 도움이 됩니다.

자속 변화율

자속이 빠르게 변할수록 유도 기전력은 커집니다. 같은 코일에서도 느리게 움직이는 자석보다 빠르게 움직이는 자석이 더 큰 전압을 만들어 내는 이유입니다.

AC 시스템에서는 주파수가 높을수록 자속이 더 빨리 변하기 때문에 유도 전압에 영향을 줍니다. 이는 변압기, 교류 발전기, 유도 전력 전송, 전자기 센싱 등에서 중요합니다.

감은 수 (턴 수)

같은 자속 변화가 각 턴에 쇄교할 때, 더 많이 감긴 코일일수록 더 높은 유도 기전력을 발생시킵니다. 그래서 변압기와 발전기에서는 원하는 전압을 얻기 위해 보통 많은 수의 권선을 사용합니다.

하지만 감은 수가 많아지면 저항, 크기, 정전 용량이 증가하고 손실도 커질 수 있습니다. 실제 설계에서는 출력 전압, 전류 용량, 온도 상승, 절연, 물리적 공간 사이에서 균형을 맞춰야 합니다.

자기장의 세기

다른 조건이 같다면 더 강한 자기장이 더 많은 자속을 만들어 내므로 유도 기전력도 더 커집니다. 더 강한 자석, 더 나은 자성 코어, 최적화된 공극(에어 갭)이 유도 성능을 향상시킬 수 있습니다.

자성 재료도 중요합니다. 적절한 철심이나 페라이트 코어는 자속을 집중시킬 수 있지만, 실제 기기에서는 포화, 히스테리시스, 와전류 손실을 반드시 고려해야 합니다.

면적과 방향

루프의 면적과 자기장에 대한 방향은 자속에 영향을 줍니다. 루프가 클수록 더 많은 자속을 포착할 수 있습니다. 최대 자속을 얻을 수 있도록 정렬된 루프는 자기장이 변할 때 더 큰 변화를 만들어 냅니다.

회전 기기에서는 코일과 자기장 사이의 각도가 변함으로써 교류 기전력이 발생합니다. 센서에서는 세심한 위치 선정과 방향 설정을 통해 신호의 세기와 정확도를 개선할 수 있습니다.

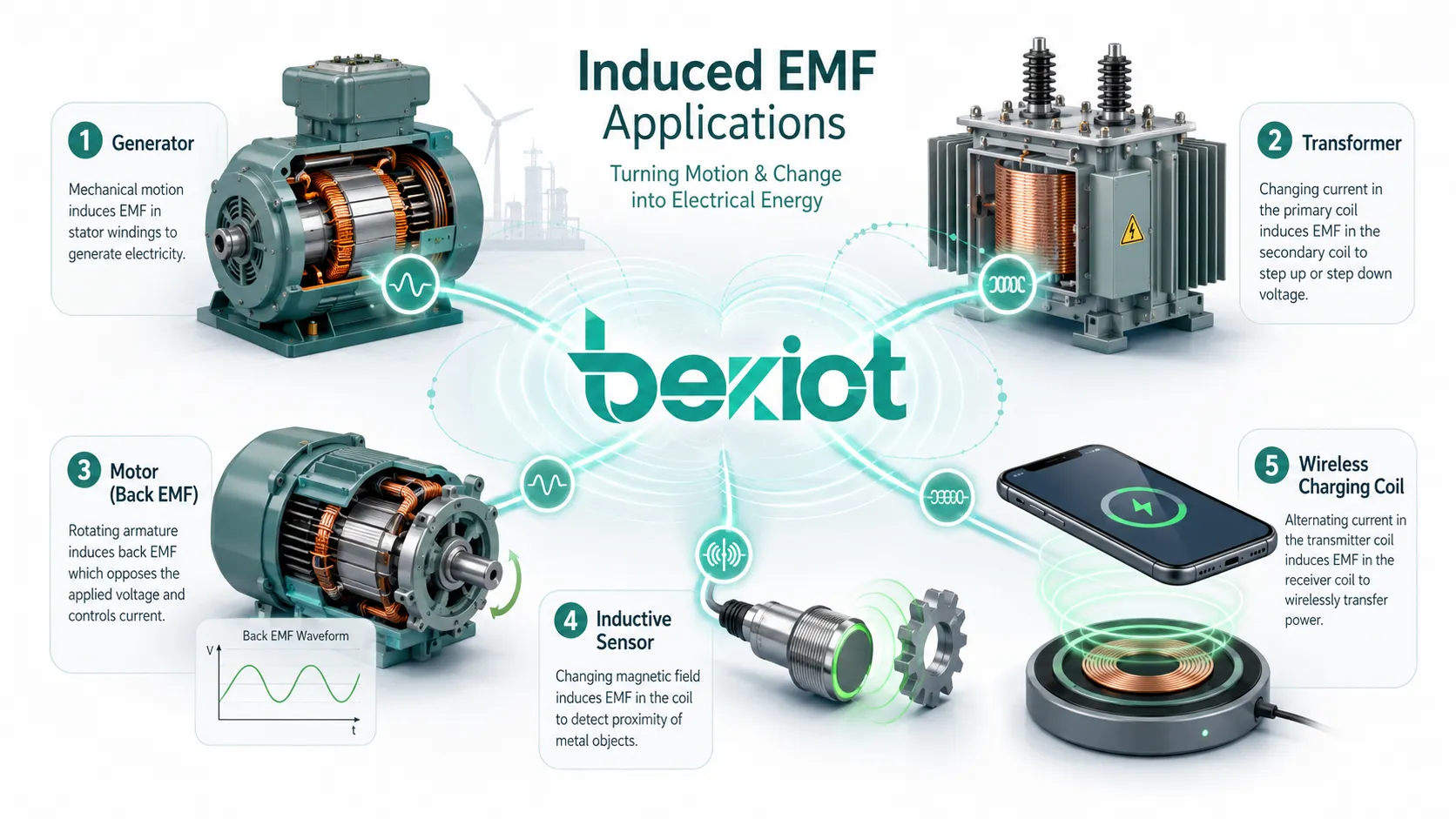

전기·전자 시스템에서의 응용

유도 기전력은 많은 전기 기술의 기초입니다. 단순히 교실 물리학에만 머물지 않고, 발전, 에너지 변환, 신호 검출, 모션 감지, 무선 전력, 보호 시스템, 전자기 적합성(EMC) 분석 등에 광범위하게 등장합니다.

발전기와 교류 발전기

발전기는 전자기 유도를 통해 기계적 에너지를 전기적 에너지로 변환합니다. 도체나 코일이 자기장에 대해 상대 운동을 하면 자속 쇄교량이 변하면서 기전력이 발생합니다.

대규모 발전소에서는 터빈이 발전기 회전자를 돌려 전기 출력을 만들어 냅니다. 소규모 시스템인 자동차의 알터네이터, 휴대용 발전기, 자전거 발전기 등도 규모만 다를 뿐 동일한 기본 원리를 이용합니다.

변압기와 전력 변환

변압기는 변화하는 자기장을 매개로 권선 간에 에너지를 전달하기 위해 유도 기전력을 이용합니다. 1차 권선에 흐르는 교류가 코어 내에 변화하는 자속을 만들고, 이 자속이 2차 권선에 전압을 유도합니다.

전압 비는 주로 1차 권선과 2차 권선의 감은 수 비(권수비)에 의해 결정됩니다. 이 때문에 변압기는 전력 분배, 충전기, 어댑터, 절연 회로, 오디오 시스템, 산업용 장비 등에서 필수적입니다.

모터와 역기전력

전동기는 회전하는 동안 역기전력을 발생시킵니다. 이 유도 전압은 인가된 전원 전압과 반대 방향으로 작용하여 모터 전류, 속도 조정, 효율 및 제어 특성에 영향을 줍니다.

모터 드라이브는 종종 역기전력 정보를 제어에 활용하는데, 특히 브러시리스 DC 모터나 센서리스 제어 시스템에서 그러합니다. 역기전력을 이해하면 엔지니어가 더 안전하고 효율적인 모터 시스템을 설계할 수 있습니다.

센서와 측정 장치

유도형 센서, 자기 픽업, 변류기, 타코미터, 금속 탐지기, 일부 유량계 등은 유도 기전력에 의존합니다. 이 장치들은 움직임, 위치, 전류 또는 자기 변화를 전기 신호로 변환합니다.

유도 전압이 움직임이나 자기장 변화에 의존하기 때문에, 이러한 센서는 비접촉 측정, 회전 기계 모니터링, 속도 감지, 산업 자동화 등에 유용하게 쓰입니다.

무선 충전과 유도 전력 전송

무선 충전은 변화하는 자기장을 이용하여 수신 코일에 전압을 유도합니다. 송신 코일이 교류 자기장을 만들어 내면, 수신 코일이 그 변화하는 자속의 일부를 전기 에너지로 변환합니다.

효율은 코일 정렬, 거리, 주파수, 자기 설계, 부하 조건, 제어 전자 회로 등에 따라 달라집니다. 정렬이 나쁘거나 거리가 너무 멀면 유도 전압이 감소하고 손실이 증가합니다.

실제 설계 및 측정 시 유의사항

실제 시스템에서 유도 기전력은 비이상적인 조건의 영향을 받습니다. 저항, 누설 자속, 코어 손실, 와전류, 정전 용량, 온도, 부하 전류, 파형, 기계적 공차 등이 모두 측정 전압에 영향을 미칠 수 있습니다.

개방 회로 전압과 부하 시 전압

패러데이 법칙으로 계산한 유도 기전력은 내부 전압 강하와 부하 효과를 고려하기 전의 발생 전압을 나타내는 경우가 많습니다. 부하가 연결되면 전류가 흘러 단자 전압은 개방 회로 기전력보다 낮아질 수 있습니다.

이는 발전기, 변압기, 배터리, 센서 등에서 흔히 볼 수 있습니다. 엔지니어는 발생된 기전력과 운전 부하 상태에서의 실제 단자 전압을 구분해야 합니다.

와전류와 손실

변화하는 자기장은 도전성 재료 내에 순환 전류를 유도할 수 있습니다. 이를 와전류(渦電流, eddy current)라고 합니다. 와전류는 변압기 코어, 모터 코어, 발전기 규소 강판, 주변 금속 구조물에서 발열과 에너지 손실을 일으킵니다.

와전류 손실을 줄이기 위해 자기 코어는 종종 성층(적층) 구조로 만들거나 전기 저항이 높은 재료로 제작합니다. 고주파 용도에서는 특정 손실 메커니즘을 줄여 주는 페라이트 코어도 사용됩니다.

계측 기기를 이용한 측정

유도 기전력은 전압계, 오실로스코프, 데이터 수집 장치(DAQ), 또는 전용 분석기로 측정할 수 있습니다. 적절한 계측기는 신호 레벨, 주파수, 파형, 소스 임피던스, 그리고 전압이 일정한지, 펄스인지, 교류인지에 따라 달라집니다.

빠르게 변하는 신호에는 파형의 모양, 피크 값, 타이밍, 과도 응답을 보여 주는 오실로스코프가 단순한 멀티미터보다 더 유용한 경우가 많습니다. 정현파 교류에는 보통 RMS(실효값) 전압을 사용합니다.

계산 시 흔한 실수

유도 기전력 계산에서 많은 오류는 자속, 자기장, 면적, 각도를 혼동하기 때문에 발생합니다. 또한 코일의 감은 수를 무시하거나 자속 변화에 잘못된 시간 간격을 사용하는 것도 흔한 실수입니다.

자속 대신 자기장 세기를 사용하는 경우

패러데이 법칙은 자기장의 세기가 아니라 자속을 사용합니다. 문제에 자속 밀도, 면적, 각도가 주어졌다면 먼저 Φ = B × A × cosθ로 자속을 계산해야 합니다.

자속을 알고 나서야 그 시간적 변화를 이용해 유도 기전력을 계산할 수 있습니다. 이 단계를 건너뛰면 단위가 틀려지고 잘못된 결과를 얻게 됩니다.

방향과 극성 무시

문제에서 크기만 물을 경우에는 패러데이 법칙의 음의 부호를 생략할 수 있습니다. 하지만 방향이나 극성을 물을 경우에는 반드시 렌츠 법칙을 고려해야 합니다.

방향은 자기장의 방향, 코일의 권선 방향, 운동 방향, 그리고 자속이 증가하는지 감소하는지에 따라 결정됩니다. 정확한 극성 해석을 위해서는 그림(다이어그램)이 필요한 경우가 많습니다.

피크값, 평균값, 실효값 혼동

교류 유도 기전력은 피크 전압, 평균 전압, 실효값(RMS) 전압으로 설명될 수 있습니다. 이들은 서로 같은 값이 아닙니다. RMS는 실제 교류 전력 계산에 널리 쓰이고, 피크값은 파형 해석에 자주 사용됩니다.

발전기, 변압기, 센서의 사양을 비교할 때는 어떤 전압 값이 명시되어 있는지, 그리고 어떤 동작 조건에서의 값인지를 항상 확인해야 합니다.

FAQ (자주 묻는 질문)

유도 기전력이란 무엇인가요?

유도 기전력은 도체나 코일에 쇄교하는 자속이 변할 때 발생하는 전압입니다. 변화하는 자기장, 움직이는 도체, 자기장 안에서 회전하는 코일 등에 의해 생길 수 있습니다.

유도 기전력을 계산하는 데 어떤 법칙이 사용되나요?

패러데이 법칙이 사용됩니다. 일반적인 공식은 ε = -N × ΔΦ / Δt이며, 여기서 N은 코일의 감은 수, ΔΦ는 자속 변화량, Δt는 시간 간격입니다.

패러데이 법칙에 마이너스 부호가 붙는 이유는 무엇인가요?

마이너스 부호는 렌츠 법칙을 나타냅니다. 유도 기전력이 그것을 일으킨 자속의 변화를 방해하는 방향으로 작용한다는 뜻이며, 이는 에너지 보존 법칙을 반영합니다.

운동 기전력은 어떻게 계산하나요?

운동 기전력은 보통 ε = B × l × v × sinθ로 계산합니다. 도체가 자기장에 수직으로 움직이면 ε = B × l × v가 됩니다.

유도 기전력이 항상 전류를 만들어 내나요?

아닙니다. 유도 기전력은 전압을 만들어 냅니다. 전류는 닫힌 도전 경로가 있을 때만 흐릅니다. 열린 회로에서는 단자 사이에 전압이 걸릴 수 있지만, 지속적인 전류는 흐르지 않습니다.

실제 시스템에서 유도 기전력은 어디에 사용되나요?

유도 기전력은 발전기, 교류 발전기(알터네이터), 변압기, 전동기, 유도형 센서, 변류기, 무선 충전 시스템, 자기 픽업, 그리고 다양한 전자기 측정 장치에 사용됩니다.
