양방향 무전기는 보안, 긴급 대응, 산업 운영, 교통, 건설, 항만, 유틸리티, 행사 운영에서 널리 사용됩니다. 빠르고 안정적이며 현장 팀에게 익숙합니다. 하지만 무전기는 보통 반이중 방식으로 동작합니다. 사용자가 푸시 투 토크 버튼을 누르고 말한 뒤 버튼을 놓고, 다른 사람의 응답을 기다립니다.

회의실, PA 시스템, 오디오 믹서는 보통 다른 방식으로 동작합니다. 마이크, 스피커, 오디오 프로세서가 지속적으로 소리를 송수신할 수 있는 전이중 또는 개방형 오디오 환경에 더 가깝습니다. 프로젝트에서 휴대용 무전기나 차량용 무전기를 회의 믹서에 연결해야 할 때 주요 과제는 단순한 오디오 배선만이 아닙니다. 실제 과제는 PTT 제어, 오디오 방향, SIP 변환, 시스템 절연을 올바르게 처리하는 것입니다.

단순한 오디오 케이블만으로 충분하지 않은 이유

무전기 측에는 오디오 입력과 출력이 있다

처음 보면 통합이 간단해 보일 수 있습니다. 양방향 무전기에는 오디오 입력과 출력이 있고, 회의 믹서에도 오디오 입력과 출력이 있습니다. 맞춤 케이블 하나로 두 시스템을 직접 연결할 수 있을 것처럼 보입니다.

이 생각은 일부만 맞습니다. 무전기 오디오를 믹서로 보내는 것은 보통 가장 어려운 부분이 아닙니다. 적절한 인터페이스, 레벨 매칭, 배선 설계를 통해 믹서는 무전기 오디오를 받을 수 있습니다. 실제 어려움은 회의실이 오디오를 다시 무전 채널로 보내야 할 때 나타납니다.

누락된 신호는 PTT 제어이다

무전기는 일반적으로 오디오가 있다고 해서 바로 송신하지 않습니다. 말하기 전에 무전기 측은 PTT 신호를 활성화하여 송신 권한을 확보해야 합니다. 휴대용 또는 차량용 무전기에서는 보통 버튼을 누르거나 제어선을 트리거하여 수행합니다.

표준 회의 믹서는 무전기 PTT 제어를 제공하지 않습니다. 오디오는 출력하지만, 무전기의 송신 키를 언제 눌러야 하는지는 알지 못합니다. 적절한 PTT 처리가 없으면 회의 오디오가 무전 그룹으로 전송되지 않거나, 송신이 불안정하고 관리하기 어려워질 수 있습니다.

무전기와 회의 시스템 통합에서 오디오 연결은 설계의 한 부분일 뿐입니다. 시스템은 통화 제어, SIP 변환, 지연, 접지, 물리적 배치도 함께 관리해야 합니다.

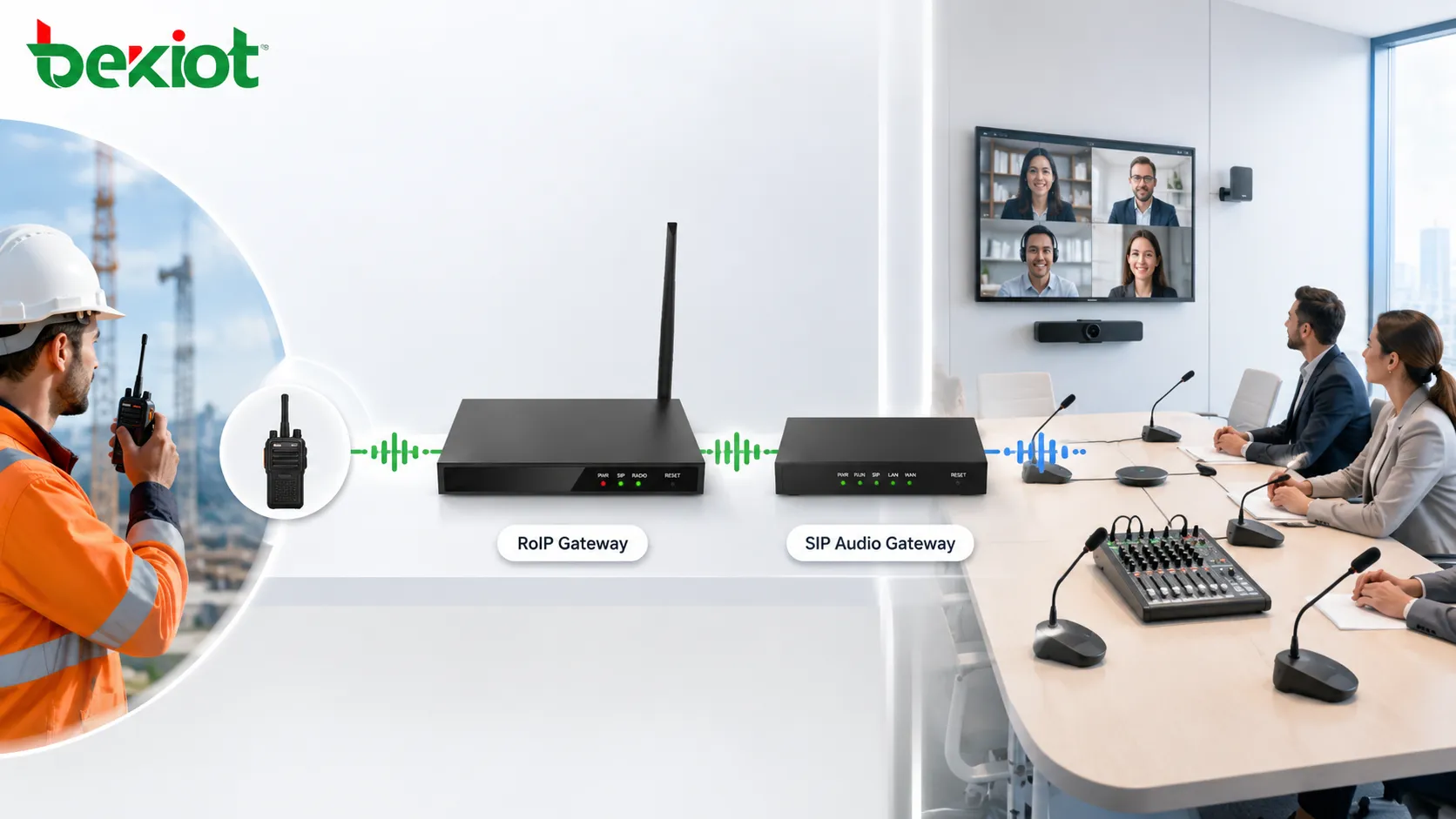

실용적인 게이트웨이 기반 아키텍처

무전기 측 RoIP 게이트웨이

RoIP 게이트웨이는 무선 통신과 IP 기반 음성 시스템 사이의 브리지 역할을 합니다. 무전기 측에서는 적절한 오디오 및 제어 인터페이스를 통해 휴대용 무전기, 차량용 무전기, 기지국, 중계기 또는 기타 무선 장비에 연결됩니다.

게이트웨이는 오디오 입력, 오디오 출력, PTT 제어 신호를 통합할 수 있습니다. 실제 프로젝트에서는 서로 다른 무전기 브랜드와 모델이 다른 액세서리 포트, 신호 레벨, 배선 정의, 헤드셋 감지 방식을 사용하므로 맞춤 케이블이 필요할 수 있습니다.

회의 측 오디오 게이트웨이

회의실에서는 오디오 게이트웨이를 XLR 입출력과 같은 밸런스 인터페이스를 통해 믹서에 연결할 수 있습니다. 이는 회의실 오디오를 SIP/VoIP 통신으로 변환하고, 오디오 시스템이 IP 기반 음성 플랫폼과 상호 작용하도록 돕습니다.

믹서는 계속해서 마이크, 스피커, 앰프, 에코 제어, 실내 오디오 처리를 담당합니다. 게이트웨이는 네트워크 음성 접속, SIP 시그널링, 무전기 측 게이트웨이 또는 통신 플랫폼과의 상호 연결을 처리합니다.

두 개의 분리된 게이트웨이가 더 나을 수 있는 이유

무전기 게이트웨이와 회의 오디오 게이트웨이를 분리하면 배치 유연성이 향상됩니다. 무선 장비는 전자기 간섭을 발생시켜 오디오 장치에 영향을 줄 수 있으며, 특히 민감한 회의실 환경에서 문제가 될 수 있습니다. 무전기 측 장비를 믹서에서 멀리 두면 이 위험을 줄일 수 있습니다.

또 다른 이유는 신호 커버리지입니다. 회의실은 항상 무전 수신에 가장 좋은 위치가 아닙니다. 무전기 게이트웨이는 창가, 옥상, 통제실, 장비 캐비닛 또는 무전 신호가 더 강한 원격 지점에 설치해야 할 수 있습니다. IP 네트워크 연결만 가능하다면 회의 오디오 게이트웨이는 회의실 안에 두고, 무전기 게이트웨이는 더 좋은 무전 위치에 배치할 수 있습니다.

오디오 흐름 작동 방식

무전기 사용자에서 회의실로

무전기 사용자가 PTT를 누르고 말하면 무전기 오디오가 RoIP 게이트웨이로 전송됩니다. 게이트웨이는 일반적으로 SIP/VoIP 전송을 통해 무전기 오디오를 IP 음성으로 변환합니다. 이후 오디오는 회의 오디오 게이트웨이 또는 SIP 통신 플랫폼에 도달합니다.

그 후 오디오는 회의 믹서로 입력되어 회의실 음향 시스템을 통해 재생될 수 있습니다. 이를 통해 회의 참가자는 기존 회의 스피커나 PA 장비를 통해 무전기 사용자의 목소리를 들을 수 있습니다.

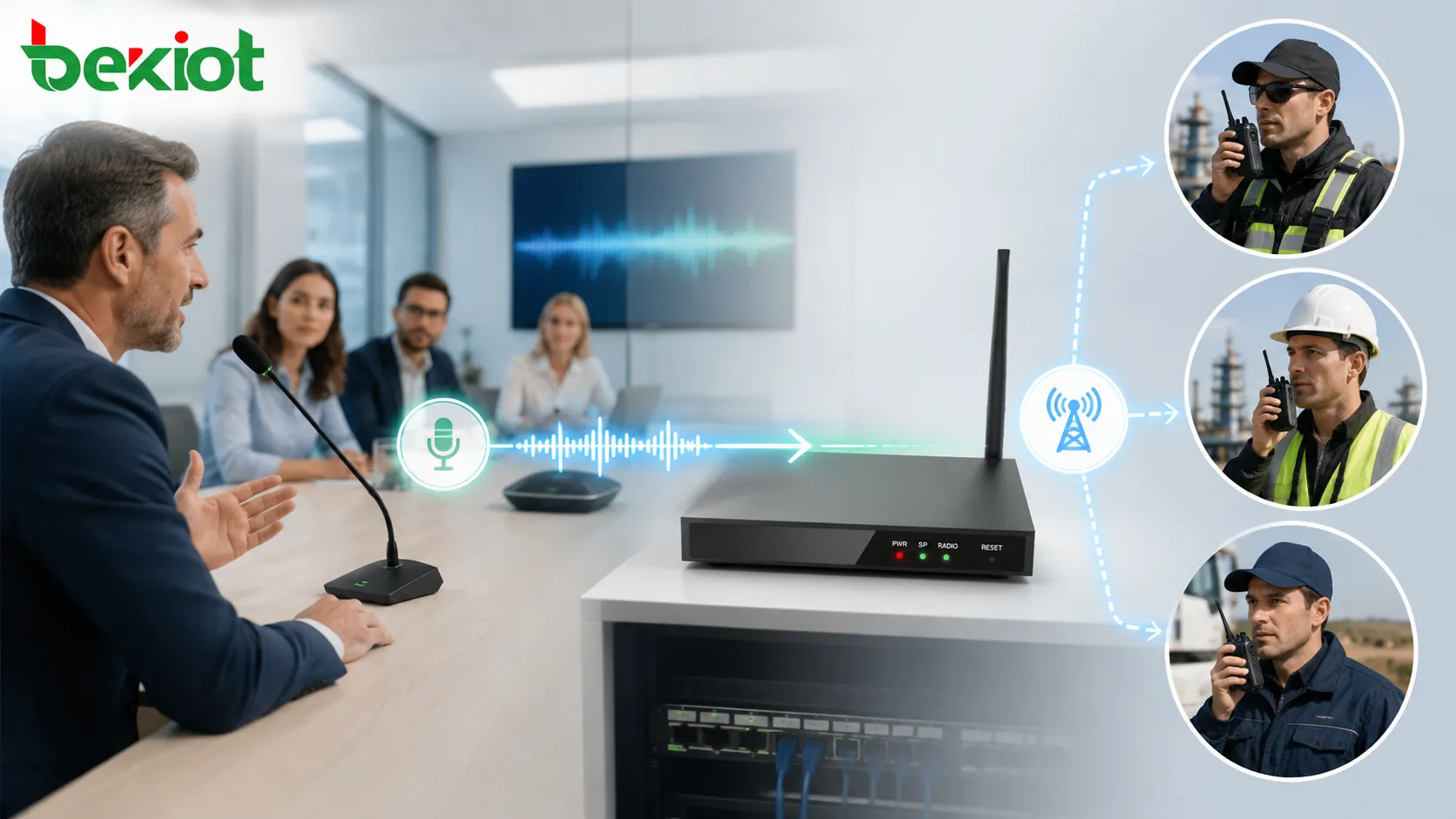

회의실에서 무전기 사용자로

회의실의 누군가가 말하면 믹서는 오디오를 회의 오디오 게이트웨이로 보냅니다. 오디오는 SIP/VoIP로 변환되어 네트워크를 통해 RoIP 게이트웨이로 전송됩니다. 그런 다음 RoIP 게이트웨이는 무전기 측 PTT 제어를 활성화하고 회의 오디오를 연결된 무전 채널로 보냅니다.

이것이 솔루션의 핵심입니다. 시스템은 단순히 오디오를 무전기로 보내는 것뿐 아니라 무전 송신도 정확히 트리거해야 합니다. 회의 측이 말을 멈추면 게이트웨이는 PTT를 해제하여 무전기 사용자가 응답할 수 있게 합니다.

유연한 네트워크 경로

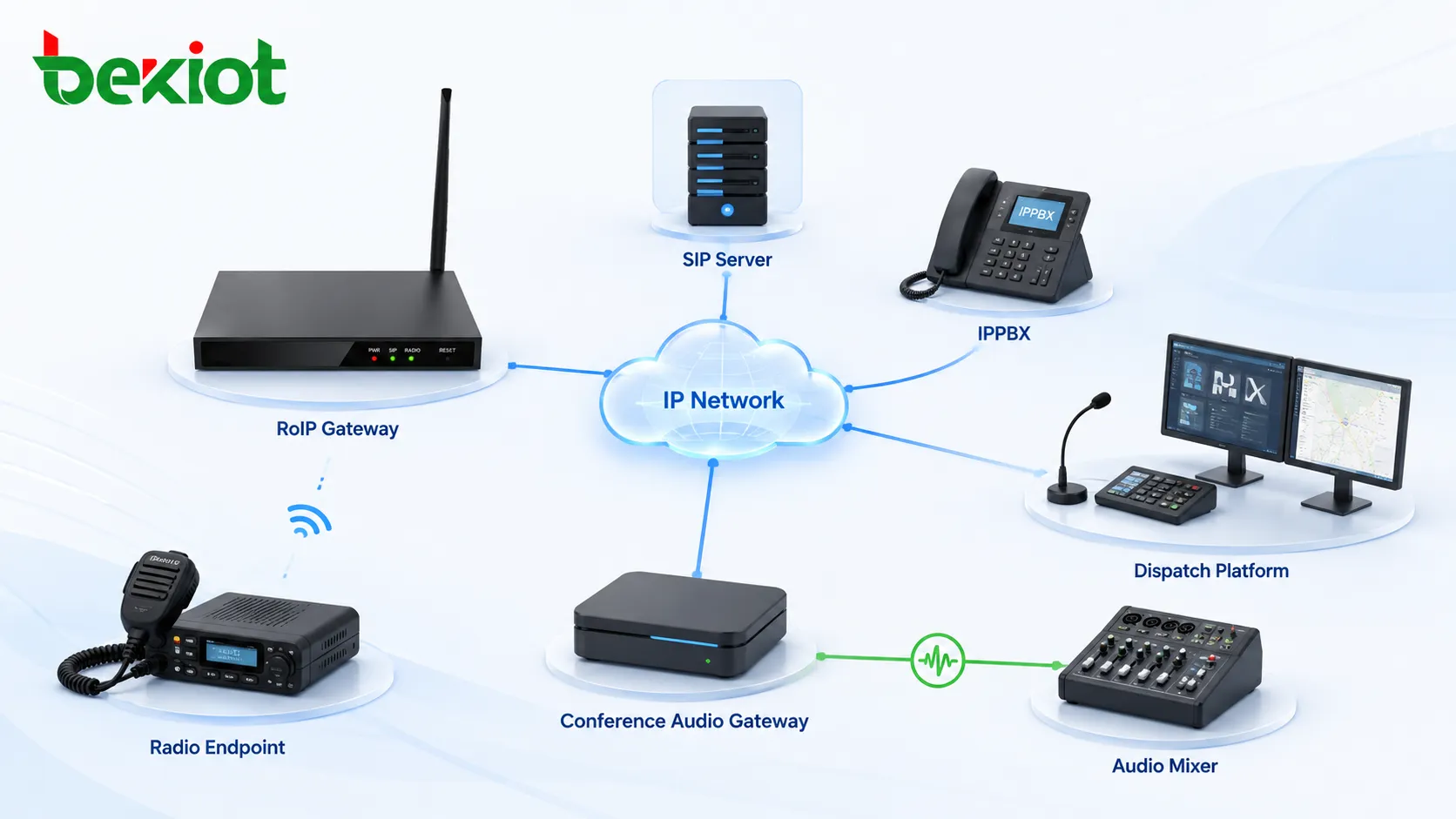

두 게이트웨이는 IP 네트워크를 통해 직접 연결할 수 있으며, 기존 SIP 서버, IP-PBX, 디스패치 플랫폼 또는 지휘 통신 시스템에 등록할 수도 있습니다. 직접 네트워킹은 단순한 지점 간 애플리케이션에 적합하고, SIP 플랫폼 통합은 라우팅, 녹음, 모니터링, 회의, 다중 사이트 통신이 필요한 대규모 시스템에 더 적합합니다.

이러한 유연성 덕분에 이 아키텍처는 회의실, 긴급 지휘 센터, 운영실, 대형 행사장, 교통 디스패치, 산업 제어실, 임시 현장 지휘 시나리오에 적합합니다.

호환 가능한 무전 및 통신 환경

휴대용 무전기와 차량용 무전기

잘 설계된 RoIP 통합은 휴대용 무전기와 차량용 무전기를 모두 지원할 수 있습니다. 실제 연결은 무전기 액세서리 인터페이스, 마이크와 스피커 경로, PTT 제어선, 전기 레벨, 케이블 설계에 따라 달라집니다.

무전기마다 핀 정의와 감지 방식이 다르기 때문에 맞춤 배선이 필요한 경우가 많습니다. 예를 들어 일부 무전기는 외부 스피커 마이크나 헤드셋이 삽입되었는지 감지합니다. 게이트웨이 케이블은 무전기가 올바르게 작동하도록 이러한 감지 동작에 맞춰야 할 수 있습니다.

아날로그 및 디지털 무전 시스템

이러한 아키텍처는 아날로그 무전기, 디지털 트렁킹 시스템, DMR, PDT, TETRA, VHF 항공 무전, 해상 무전, 단파 무전 시스템 등 다양한 무전 환경에서 사용할 수 있습니다. 목표는 무전기 측 오디오와 제어 신호를 IP 통신 시스템이 처리할 수 있는 음성 경로로 변환하는 것입니다.

이러한 무전 시스템은 동작과 인터페이스 요구 사항이 다르므로 프로젝트 테스트가 중요합니다. 정식 배포 전에 오디오 레벨, 임피던스, 송신 지연, PTT 타이밍, 소음 환경을 확인해야 합니다.

화상 회의와의 상호 연결

일부 프로젝트에서는 RoIP 게이트웨이를 화상 회의 시스템에도 연결할 수 있습니다. 이를 통해 기존 회의 환경이 회의 플랫폼을 교체하지 않고도 무전기 사용자와 통신할 수 있습니다.

예를 들어 회의실은 원격 협업을 위해 마이크, 스피커, 카메라, 화상 회의 장비를 사용하고, 현장 팀은 계속 무전기를 사용할 수 있습니다. 게이트웨이 통합을 통해 화상 회의는 무전기 오디오를 통신 워크플로의 일부로 포함할 수 있습니다.

시스템 설계 고려사항

오디오 레벨과 인터페이스 매칭

회의 믹서와 무전기는 항상 동일한 오디오 레벨이나 인터페이스 표준을 사용하지 않습니다. 믹서는 밸런스 오디오 인터페이스를 사용할 수 있고, 무전기는 보통 스피커 마이크나 헤드셋용 액세서리 포트를 사용합니다. 부적절한 레벨 매칭은 낮은 음량, 왜곡, 노이즈 또는 불안정한 송신을 유발할 수 있습니다.

설계에서는 입력 및 출력 레벨, 접지, 케이블 차폐, 커넥터 유형, 임피던스, 절연 필요 여부를 확인해야 합니다. 전문 회의실에서는 밸런스 오디오와 올바른 케이블링이 험, 간섭, 신호 손실을 줄이는 데 도움이 됩니다.

PTT 타이밍과 통화 제어

PTT 타이밍은 사용자 경험에 영향을 줍니다. PTT가 너무 늦게 트리거되면 회의 발화의 첫 부분이 손실될 수 있습니다. 너무 오래 유지되면 무전기 사용자가 빠르게 응답하지 못할 수 있습니다. 너무 민감하면 회의실 배경 소음이 실수로 무전 채널을 트리거할 수 있습니다.

좋은 게이트웨이 구성은 송신 지연, 해제 지연, 음성 감지 임계값, 수동 트리거 옵션, 우선순위 규칙을 고려해야 합니다. 이러한 설정은 실제 회의와 지휘 환경에서 시스템이 더 자연스럽게 동작하도록 돕습니다.

무전 장비 배치

무전 신호 품질은 위치에 크게 의존합니다. 회의실은 건물 내부 깊숙한 곳에 있을 수 있으며 벽, 금속 구조물, 전자 장비로 둘러싸여 있을 수 있습니다. 이는 안정적인 무전 통신에 이상적이지 않을 수 있습니다.

분리형 게이트웨이 아키텍처는 무전 장치와 안테나를 커버리지가 더 좋은 위치에 배치하고, 회의실 오디오 게이트웨이는 믹서 가까이에 유지할 수 있게 합니다. 이는 무전 성능과 오디오 시스템 신뢰성을 모두 향상시킵니다.

이 통합이 유용한 곳

긴급 지휘실

긴급 지휘 센터는 종종 무전기 사용자, 현장 대응 인력, 정부 부서, 원격 전문가와 동시에 통신해야 합니다. 무전기를 회의 오디오 시스템에 연결하면 실내 지휘자가 현장 무전 트래픽을 듣고 필요할 때 응답할 수 있습니다.

대형 장소와 행사 운영

전시장, 경기장, 호텔, 회의장, 공공 행사는 회의실 오디오 시스템과 무전 통신을 함께 사용하는 경우가 많습니다. 게이트웨이 통합은 행사 관리자, 보안팀, 기술 인력, 통제실이 공유 음성 환경에서 협업하도록 돕습니다.

산업 및 교통 제어실

공장, 광산, 항만, 철도, 공항, 고속도로, 유틸리티 시설은 현장 운영에 무전기를 사용하고, 제어실은 IP 전화, 회의 오디오, 디스패치 콘솔, 녹음 시스템을 사용하는 경우가 많습니다. 게이트웨이 기반 아키텍처는 각 팀이 장비를 바꾸도록 강요하지 않고 이러한 서로 다른 시스템을 연결합니다.

배포 체크리스트

무전기 모델과 케이블 요구사항 확인

프로젝트는 먼저 무전기 브랜드, 모델, 커넥터 유형, PTT 방식, 오디오 입력 및 출력 레벨, 헤드셋 삽입 감지가 필요한지 확인해야 합니다. 이러한 세부 사항은 표준 케이블 또는 맞춤 케이블이 필요한지를 결정합니다.

통신 경로 정의

팀은 게이트웨이를 직접 연결할지, SIP 서버에 등록할지, IP-PBX에 연결할지, 디스패치 플랫폼에 참여할지, 화상 회의 시스템과 통합할지를 결정해야 합니다. 이 결정은 번호, 라우팅, 녹음, 운영 제어에 영향을 줍니다.

실제 회의실 오디오로 테스트

테스트는 실제 회의실 또는 유사한 환경에서 수행해야 합니다. 시스템을 라이브 이벤트나 지휘 운영에 사용하기 전에 마이크 픽업, 스피커 볼륨, 에코, 배경 소음, PTT 트리거, 해제 타이밍, 무전 오디오 명료도를 모두 확인해야 합니다.

결론

양방향 무전기를 회의 믹서에 연결하는 것은 단순한 케이블 문제가 아닙니다. 무전 시스템은 반이중 통신과 PTT 제어로 동작하는 반면, 회의실과 오디오 믹서는 연속 오디오 환경에 맞게 설계되어 있습니다. 두 시스템이 안정적으로 통신하려면 오디오 변환, PTT 제어, SIP/VoIP 네트워킹, 인터페이스 매칭, 배치 위치를 처리해야 합니다.

실용적인 해결책은 무전기 측에 RoIP 게이트웨이를 사용하고, 믹서 측에 회의 오디오 게이트웨이를 사용하는 것입니다. 이 아키텍처는 무전기 사용자와 회의 참가자가 IP 네트워크, SIP 서버, IP-PBX 시스템, 디스패치 플랫폼 또는 화상 회의 시스템을 통해 통신하도록 합니다.

올바르게 계획하면 시스템은 지휘실, 대형 장소, 산업 제어실, 긴급 운영, 다중 사이트 협업을 지원하면서 무전기 사용자와 회의실 사용자의 일반적인 작업 방식을 유지할 수 있습니다.

FAQ

회의 믹서가 무전기 PTT를 직접 트리거할 수 있나요?

대부분의 표준 믹서는 무전기 PTT를 직접 트리거할 수 없습니다. 오디오는 출력할 수 있지만, 보통 무전 통화 채널을 점유하는 데 필요한 제어 신호를 제공하지 않습니다. 안정적인 운영에는 게이트웨이 또는 제어 인터페이스가 필요합니다.

모든 프로젝트에 밸런스 오디오가 필요한가요?

항상 필요한 것은 아니지만, 전문 회의실, 긴 케이블 구간, 전기적 노이즈가 발생할 수 있는 환경에서는 권장됩니다. 간섭을 줄이고 오디오 신호를 더 깨끗하게 유지하는 데 도움이 됩니다.

여러 무전기를 하나의 회의 시스템에 연결할 수 있나요?

가능합니다. 하지만 아키텍처는 채널 라우팅, 통화 우선순위, 게이트웨이 수량, 각 무전 채널의 독립 제어 필요 여부를 정의해야 합니다. 더 큰 시스템은 여러 게이트웨이나 디스패치 플랫폼이 필요할 수 있습니다.

회의실에서 모든 무전 트래픽을 듣게 되나요?

라우팅과 설정에 따라 다릅니다. 시스템은 모든 무전 오디오를 회의실로 보내거나, 선택된 채널만 보내거나, 디스패치 또는 SIP 플랫폼을 통해 시작된 호출만 보내도록 설계할 수 있습니다.

실사용 전에 무엇을 테스트해야 하나요?

프로젝트는 PTT 타이밍, 첫 음절 손실, 에코, 오디오 레벨, 노이즈 트리거, 무전 커버리지, 네트워크 지연, SIP 등록, 녹음 동작, 긴급 대체 절차를 테스트해야 합니다.
