기업 음성 시스템은 IP PBX, SIP 트렁크, 클라우드 통신 또는 통합 음성 플랫폼으로 이동하면서도 아날로그 전화기, 팩스, PSTN 회선, 기존 PBX 장비를 유지해야 하는 경우가 많습니다. 이러한 하이브리드 구축에서 FXS와 FXO 포트는 작은 인터페이스이지만, 시스템이 발신, 수신, 정상 벨 울림, 백업 경로 유지가 가능한지를 결정합니다.

FXS와 FXO 포트는 같은 RJ11 형태의 물리 커넥터를 사용할 수 있지만 같은 인터페이스가 아닙니다. 전기적 역할이 반대입니다. 한쪽은 회선 전원, 다이얼 톤, 링 전압을 제공하고, 다른 쪽은 그 신호를 받아 전화 단말처럼 동작합니다. 잘못 연결하면 다이얼 톤 없음, 착신 실패, PSTN 백업 불가, 팩스 전송 불안정, 인터페이스 손상이 발생할 수 있습니다.

먼저 포트 역할을 정의해야 하는 이유

많은 아날로그 음성 장애는 SIP 등록, 코덱 설정, 방화벽 규칙 또는 PBX 라우팅 로직 때문이 아닙니다. 잘못된 아날로그 인터페이스를 회로의 잘못된 쪽에 연결하는 단순 배선 오류에서 시작되는 경우가 많습니다. FXS와 FXO는 외관이 비슷할 수 있으므로, 설치자는 케이블이 단말 장치에서 오는지 회선 공급원에서 오는지를 먼저 확인해야 합니다.

기본 규칙은 명확합니다. FXS는 전원과 신호를 제공하는 서비스 측입니다. FXO는 전원과 신호를 받는 단말 측입니다. 올바른 구축은 항상 전원을 제공하는 쪽과 전원을 받는 쪽을 연결합니다. FXS-FXS, FXO-FXO 연결은 양쪽이 같은 역할을 하려 하기 때문에 잘못된 연결입니다.

프로젝트 계획에서는 모든 아날로그 케이블을 설치 전에 분류해야 합니다. 케이블이 전화기, 팩스, 알람 패널, 기존 PBX 내선, 통신사 PSTN 회선 또는 다른 음성 소스로 이어지는지 알아야 합니다. 이 단계의 명확한 식별은 전환 후 반복적인 장애 조치를 줄여 줍니다.

실제 구축에서 FXS 이해하기

FXS는 Foreign Exchange Station의 약자입니다. 실제 엔지니어링에서 FXS 포트는 전화 벽면 잭처럼 동작합니다. 아날로그 단말에 회선 전류, 다이얼 톤, 링 전압을 제공합니다. 아날로그 전화기를 FXS 포트에 연결하면 전화기는 다이얼 톤을 듣고, 착신 시 벨이 울리며, 아날로그 게이트웨이를 통해 내선으로 동작합니다.

FXS 포트는 일반 아날로그 전화기, 팩스, 모뎀, 엘리베이터 전화, 비상 전화, 도어폰, 알람 패널 등 아날로그 단말 장비를 연결하는 데 사용됩니다. 단말 자체는 회선 전원을 제공하지 않으며, 게이트웨이에서 필요한 전기 조건을 받습니다.

많은 기업 환경에서 FXS 포트는 기존 투자를 보호하기 때문에 중요합니다. 기업은 사무실, 창고, 호텔, 캠퍼스, 산업 건물에 신뢰할 수 있는 아날로그 장치를 이미 설치했을 수 있습니다. FXS 게이트웨이를 사용하면 이러한 장치를 계속 사용하면서 핵심 음성 플랫폼을 IP로 업그레이드할 수 있습니다.

실제 구축에서 FXO 이해하기

FXO는 Foreign Exchange Office의 약자입니다. 실제 프로젝트에서 FXO 포트는 아날로그 전화기처럼 동작합니다. PSTN 회선, 통신사 구리 회선 또는 기존 PBX 내선 포트에서 회선 전원, 다이얼 톤, 링 신호를 받습니다. FXO 포트는 링을 감지하고, 오프훅과 온훅을 수행하며, 아날로그 회선으로 다이얼 숫자를 보낼 수 있습니다.

FXO 포트는 게이트웨이가 외부 아날로그 회선 또는 다른 시스템이 제공하는 아날로그 내선에 연결해야 할 때 사용됩니다. 예를 들어 IP PBX가 기존 PSTN 회선을 착신과 발신에 사용해야 한다면, 해당 PSTN 회선은 FXO 포트에 연결해야 합니다.

FXO는 보수적인 마이그레이션 전략에도 유용합니다. 일부 사이트는 번호가 아직 공개되어 있거나, 비상 통화 규칙이 전통 회선에 의존하거나, 지역 서비스 여건이 제한되어 있어 모든 구리 회선을 즉시 제거할 수 없습니다. FXO 게이트웨이는 일상 통신을 중단하지 않고 이러한 회선을 새 시스템에 통합합니다.

관련 제품: Analog Gateway — Becke Telcom 아날로그 게이트웨이는 아날로그 전화기, 팩스, PSTN 트렁크, 기존 PBX 포트를 IP 음성 시스템에 연결하며 유연한 FXS 및 FXO 구축 옵션을 제공합니다.

IP 음성 마이그레이션을 위한 실용적 아키텍처

현대적인 음성 마이그레이션 프로젝트에서 아날로그 게이트웨이는 오래된 아날로그 자원과 새로운 IP 통신 플랫폼 사이의 브리지 역할을 합니다. FXS 포트는 아날로그 단말을 연결하여 IP 내선으로 변환하고, FXO 포트는 PSTN 회선이나 기존 PBX 포트를 SIP에서 접근 가능한 통화 경로로 변환합니다.

이 아키텍처는 단계적 마이그레이션을 가능하게 합니다. 기존 전화기, 팩스, 비상 회선, 지점 배선, 통신사 아날로그 회선은 계속 작동하고, 주요 통화 제어는 IP PBX 또는 SIP 기반 통신 플랫폼으로 이동할 수 있습니다. 이는 교체 비용을 줄이고 모든 단말을 동시에 바꾸는 부담을 피합니다.

권장 설계는 아날로그 단말 접근, 외부 회선 접근, PBX 라우팅 로직을 명확한 계층으로 분리하는 것입니다. 아날로그 게이트웨이는 전기 변환과 SIP 신호를 처리합니다. IP PBX는 내선 번호, 통화 권한, 라우팅 계획, 음성 사서함, 녹음, 큐, 트렁크 정책을 관리합니다. 스위치, VLAN, QoS, 보안 정책은 안정적인 IP 기반을 제공합니다.

일반적인 적용 시나리오

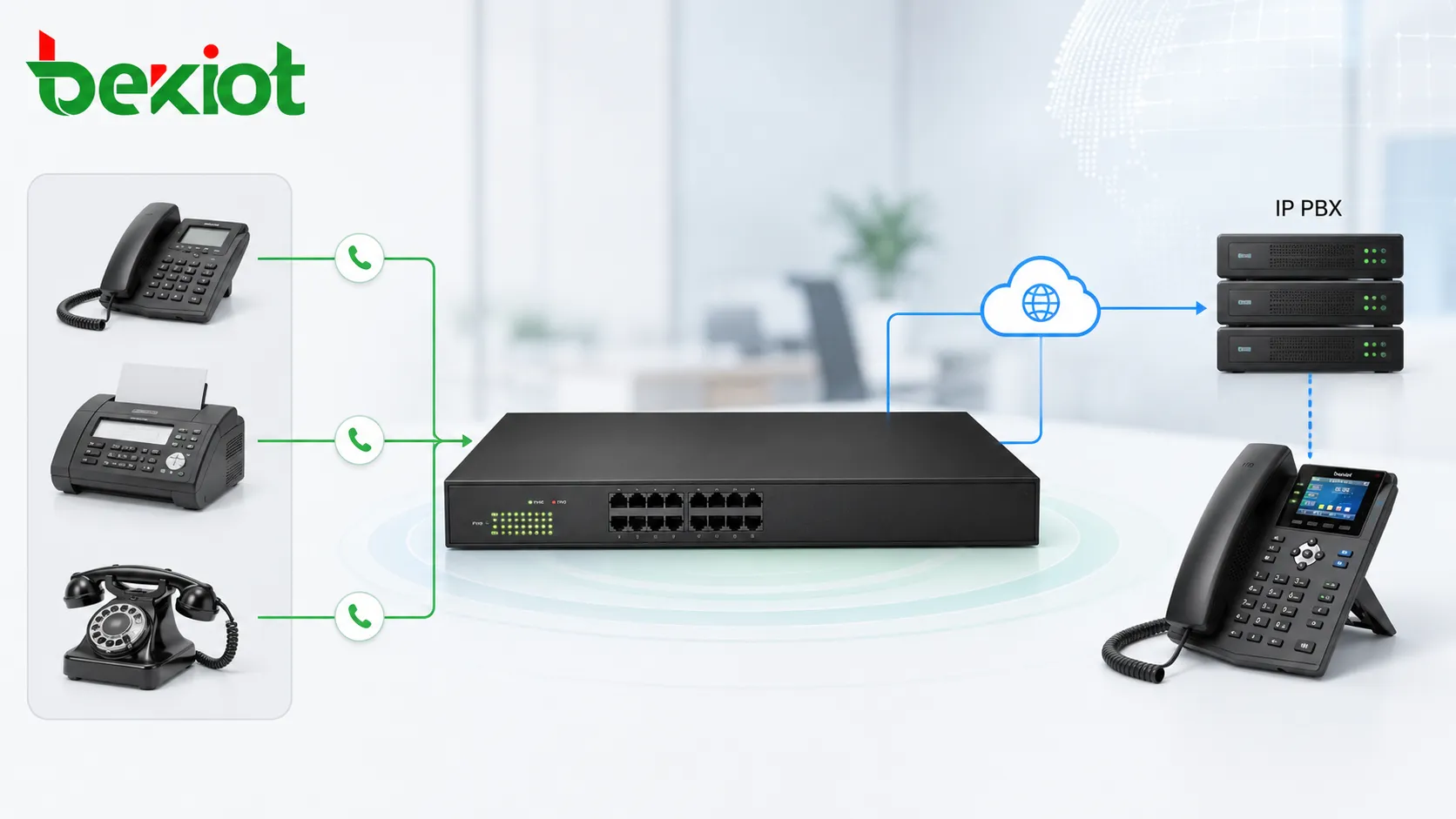

PBX 업그레이드 중 아날로그 전화기 유지

조직이 전통 PBX에서 IP PBX로 업그레이드할 때, 사무실, 창고, 호텔 객실, 보안실, 생산 구역에는 여전히 많은 아날로그 전화기가 있을 수 있습니다. 모든 장치를 한 번에 교체할 필요는 없습니다. FXS 포트가 있는 아날로그 게이트웨이는 이러한 전화기를 IP PBX에 연결하고 내선으로 계속 사용하게 합니다.

기존 배선을 교체하기 어렵거나 아날로그 전화기가 일상 사용에 충분히 신뢰할 수 있는 곳에서 특히 유용합니다. 게이트웨이는 아날로그 회선 인터페이스를 제공하고, IP PBX는 내선 번호, 라우팅, 권한, 중앙 음성 서비스를 관리합니다.

팩스를 IP 음성 시스템에 연결

많은 회사는 계약서, 청구서, 의료 문서, 물류 양식, 공공기관 관련 통신에 여전히 팩스를 사용합니다. 이러한 팩스는 보통 아날로그 회선 인터페이스가 필요합니다. FXS 포트는 필요한 연결을 제공하고 팩스를 IP 음성 환경에 통합할 수 있습니다.

팩스 응용에서는 회선 품질, 코덱 설정, T.38 지원, 실제 전송 테스트에 주의해야 합니다. 팩스는 일반 음성 통화보다 민감하므로 최종 검수 전에 실제 문서로 테스트해야 합니다.

PSTN 회선을 통화 경로로 사용

사이트에 통신사의 아날로그 PSTN 회선이 남아 있다면 해당 회선은 FXO 포트에 연결해야 합니다. 아날로그 게이트웨이는 PSTN 회선을 IP PBX가 사용할 수 있는 경로로 변환합니다. 이를 통해 PBX는 착신, 발신, 통화 권한, 백업 라우팅을 하나의 시스템에서 관리할 수 있습니다.

이 설계는 지점, 소규모 사업장, 임시 사무실, 원격 시설, SIP 트렁크 마이그레이션이 완료되지 않은 위치에서 흔합니다. 또한 단계적 마이그레이션 중 기존 공중 번호를 유지하는 데 도움이 됩니다.

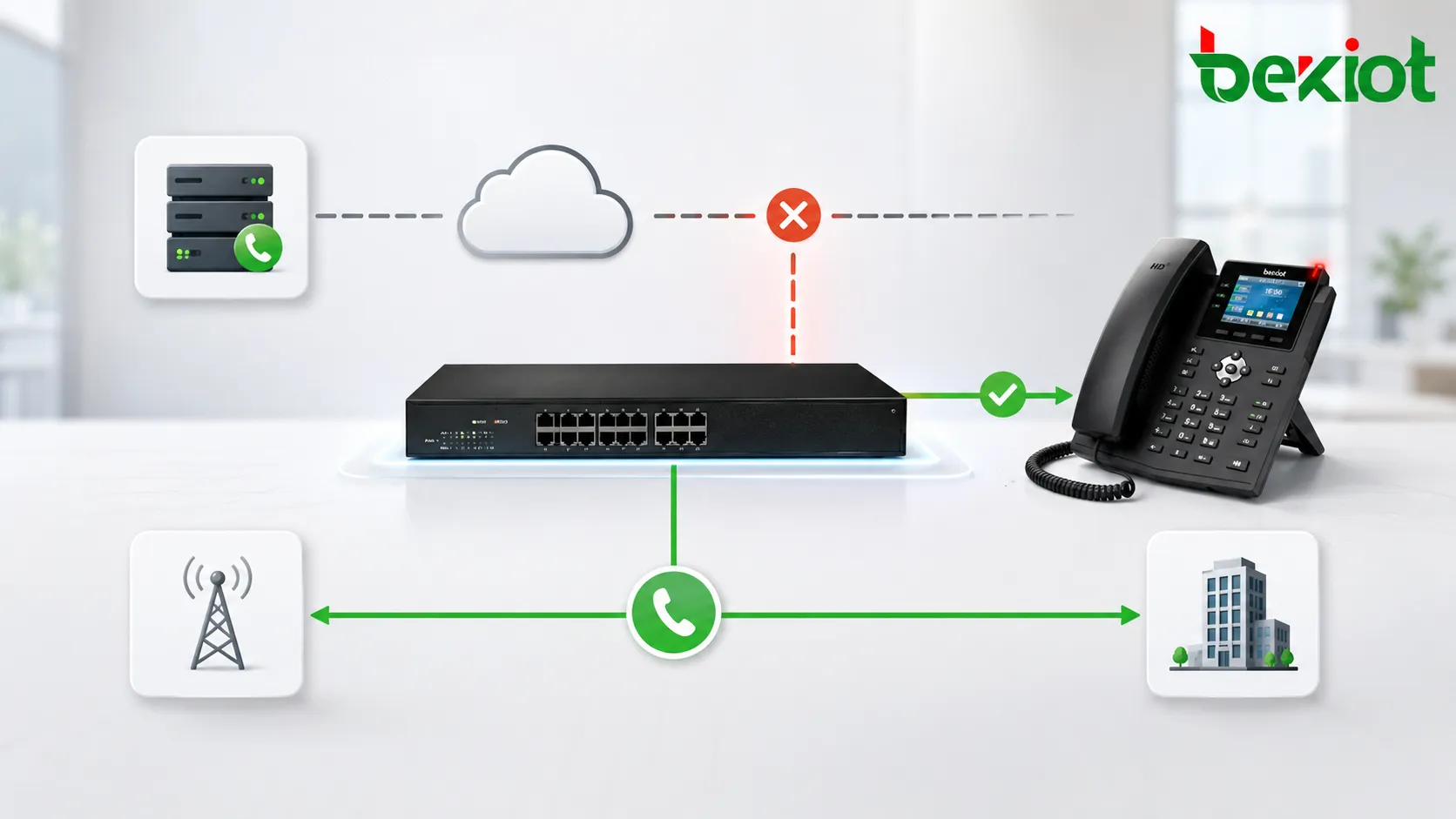

중요 통화를 위한 백업 경로 구축

FXO 포트는 백업 경로로도 사용할 수 있습니다. 정상 상태에서는 통화가 SIP 트렁크나 기업 IP 네트워크를 통과합니다. 인터넷 연결, SIP 트렁크, 방화벽 또는 데이터 링크에 장애가 발생하면 선택된 통화를 FXO에 연결된 PSTN 회선으로 라우팅할 수 있습니다.

이 백업 설계는 병원, 공장, 캠퍼스, 공공 서비스 사이트, 보안 센터 등 음성 가용성이 중요한 환경에 유용합니다. 하나의 전통 아날로그 회선도 IP 연결이 끊겼을 때 가치 있는 비상 경로가 될 수 있습니다.

기존 PBX와 상호 연결

점진적 마이그레이션 중에는 기존 PBX가 새 IP PBX와 공존해야 할 수 있습니다. 많은 경우 기존 PBX의 내선 포트는 전화기에 전원과 다이얼 톤을 제공하므로 FXS 소스처럼 동작합니다. 이 내선을 새 IP 시스템에 연결하려면 게이트웨이는 FXO 포트를 사용해야 합니다.

이를 통해 전환 기간 동안 기존 시스템과 새 시스템 간에 통화를 교환할 수 있습니다. 조직은 일부 부서나 사이트를 새 플랫폼으로 이전하면서 기존 내선, 배선, 사용자 습관, 서비스 연속성을 유지할 수 있습니다.

포트 용량과 통화 흐름 계획

아날로그 게이트웨이 계획은 실제 목록 조사에서 시작해야 합니다. 유지해야 할 아날로그 전화기, 팩스, 알람 장치, 엘리베이터 전화, 도어폰, PSTN 회선, 기존 PBX 포트 수를 계산합니다. 각 아날로그 단말에는 일반적으로 하나의 FXS 포트가 필요하고, 각 아날로그 외부 회선 또는 기존 PBX 내선 소스에는 하나의 FXO 포트가 필요합니다.

용량 계획은 통화 동시성도 고려해야 합니다. 아날로그 전화기 8대가 항상 8개의 동시 통화를 의미하지는 않지만, 각 전화기에는 자체 FXS 인터페이스가 필요합니다. 반면 FXO 포트에 연결된 PSTN 회선 4개는 보통 최대 4개의 동시 외부 통화를 허용합니다.

통화 흐름 설계도 중요합니다. PSTN 착신은 자동 응답, 안내 데스크 내선, 콜 큐 또는 전화 그룹으로 연결될 수 있습니다. 발신은 접두어 규칙, 비상 통화 우선순위, 최소 비용 라우팅, 백업 정책이 필요할 수 있습니다. 이러한 규칙은 설치 전에 설계해야 합니다.

피해야 할 일반적인 배선 오류

FXS와 FXO 인터페이스는 비슷해 보일 수 있으므로 케이블을 꽂기 전에 확인해야 합니다. 포트 라벨, 게이트웨이 모델, 모듈 유형, 케이블 목적지를 확인합니다. Phone, TEL 또는 수화기 아이콘은 보통 FXS를 의미합니다. Line, CO, PSTN 표기는 보통 FXO를 의미합니다.

포트 선택 가이드

올바른 게이트웨이는 연결해야 할 대상을 기준으로 선택합니다. 아날로그 전화기가 많은 사이트는 충분한 FXS 포트가 필요합니다. 여러 PSTN 회선이 있는 사이트는 충분한 FXO 포트가 필요합니다. 마이그레이션 프로젝트에는 두 인터페이스를 모두 제공하는 혼합형 게이트웨이가 필요할 수 있습니다.

커미셔닝 체크리스트

시스템을 운영하기 전에 각 아날로그 포트를 실제 목적에 맞게 테스트해야 합니다. 포트 유형, 케이블 라벨, 연결 단말, 회선 소스, 내선 번호, 트렁크 경로, 발신자 표시, 벨 동작, 착신/발신 라우팅, DTMF, 통화 해제 상태를 확인합니다.

FXO 회선을 백업 경로로 사용하는 사이트는 네트워크 장애를 시뮬레이션하여 페일오버를 테스트해야 합니다. SIP 트렁크나 인터넷이 사용 불가일 때도 비상 또는 우선 통화를 발신할 수 있는지 확인합니다. FXS 단말은 전화기가 정상적으로 울리는지, 팩스나 특수 단말이 예상대로 동작하는지 확인합니다.

커미셔닝 후에는 게이트웨이 IP, SIP 서버 주소, 인증 방식, 포트 매핑, 번호 계획, 라우팅 테이블, 페일오버 정책, 펌웨어 버전, 물리 케이블 라벨을 명확히 문서화해야 합니다. 좋은 기록은 유지보수와 확장을 쉽게 합니다.

구축 후 운영 관리

아날로그 게이트웨이는 다른 네트워크 음성 장치처럼 모니터링해야 합니다. 관리자는 등록 상태, 회선 상태, 통화 로그, 비정상 종료, 포트 사용률, 알람 이벤트를 확인해야 합니다. 거의 사용하지 않는 PSTN 백업 회선도 정기적으로 테스트해야 합니다.

펌웨어 업데이트, 설정 백업, 비밀번호 정책, 네트워크 접근 제어도 유지보수 계획에 포함되어야 합니다. 아날로그 게이트웨이는 오래된 물리 회선과 현대적인 IP 시스템을 연결하므로, 레거시 인프라와 디지털 통신 서비스 사이의 중요한 경계에 있습니다.

기업 통신을 위한 비즈니스 가치

잘 계획된 FXS 및 FXO 솔루션은 기존 투자를 보호하면서 음성 시스템을 현대화합니다. 모든 아날로그 장치를 즉시 교체하는 대신, 기업은 전화기, 팩스, PSTN 회선, 기존 PBX 연결을 통제된 아날로그 게이트웨이 구조로 재사용할 수 있습니다.

이 방식은 콜센터, 지점, 호텔, 공장, 학교, 병원, 물류 현장, 공공 서비스 건물, 산업 시설에 유용합니다. 마이그레이션 위험을 줄이고, 필수 서비스를 온라인으로 유지하며, 기존 음성 인프라와 IP 기반 통신 플랫폼 사이의 실용적 다리를 만듭니다.

의사결정자에게 가치는 기술 호환성만이 아닙니다. 좋은 아날로그 게이트웨이 솔루션은 프로젝트 비용 절감, 마이그레이션 기간 단축, 기존 번호 보호, 비상 백업 지원, 단계적 업그레이드 단순화에 도움이 됩니다. IT 및 통신 팀에는 중앙집중형 IP 통신으로 가는 관리 가능한 경로를 제공합니다.

FAQ

아날로그 게이트웨이가 오래된 구리 회선의 모든 문제를 해결할 수 있나요?

아니요. 연결을 변환하고 관리할 수는 있지만, 통신사 회선 품질 불량, 물에 손상된 케이블, 접지 문제, 불안정한 오래된 배선을 완전히 해결할 수는 없습니다. 물리 회선 테스트는 여전히 필요합니다.

마이그레이션 후 팩스에 특별 테스트가 필요한 이유는 무엇인가요?

팩스 전송은 일반 음성보다 민감합니다. 음성 통화가 선명해도 코덱 설정, 패킷 손실, 지연, 적절한 팩스 지원 부족 때문에 실패할 수 있습니다. 프로젝트 검수 전 실제 팩스 테스트가 필요합니다.

모든 지점이 같은 수의 FXS와 FXO 포트를 사용해야 하나요?

아니요. 포트 수량은 실제 장치와 회선에 따라 정해야 합니다. 아날로그 전화기가 많은 지점은 더 많은 FXS가 필요할 수 있고, PSTN 백업 회선을 주로 유지하는 지점은 더 많은 FXO가 필요할 수 있습니다.

유지보수 팀은 향후 혼동을 어떻게 줄일 수 있나요?

각 포트의 인터페이스 유형, 게이트웨이 포트 번호, 연결 장치 또는 회선, 내선 또는 트렁크 번호, 케이블 경로, 서비스 목적을 문서화해야 합니다. 명확한 라벨링은 장애 처리 시간을 줄입니다.

혼합형 FXS 및 FXO 게이트웨이는 언제 적합한가요?

한 사이트에서 아날로그 단말 접속과 PSTN 회선 접속이 모두 필요할 때 적합합니다. 더 큰 시스템에서는 별도 FXS 및 FXO 게이트웨이가 확장, 유지보수, 장애 격리에 더 쉬울 수 있습니다.
