오디오 회의 시스템은 기업, 정부 기관, 운영 센터, 산업 단지, 교통 기관, 공공 시설 및 서비스 부서에서 여전히 널리 사용됩니다. 화상 회의 및 IP 협업 플랫폼을 사용할 수 있는 경우에도 다이얼인 회의 통화는 간단하고 익숙하며 일반 전화에서 접근할 수 있기 때문에 여전히 중요합니다.

핵심 문제는 회의 플랫폼이 공중 전화망 또는 기업 음성 네트워크에 어떻게 연결되어야 하는지입니다. 기존 아날로그 회선 액세스는 소규모 시스템에 적합할 수 있지만, 많은 참가자가 동시에 다이얼인해야 하는 경우 관리가 어려워집니다. E1 트렁크 액세스는 특히 안정적인 다중 채널 음성 액세스가 필요한 경우 오디오 회의 시스템을 연결하는 더 효율적이고 캐리어급 방법을 제공합니다.

회의가 확장됨에 따라 아날로그 액세스가 어려워지는 이유

초기 전화 회의 브리지 시스템은 종종 아날로그 전화선을 통해 통신 사업자에 연결되었습니다. 이 접근 방식은 이해하기 쉽습니다. 각 아날로그 회선은 하나의 음성 경로를 나타냅니다. 회의 시스템이 여러 외부 참가자를 동시에 지원해야 하는 경우 여러 개의 물리적 전화선을 연결해야 합니다.

이는 매우 빠르게 비효율적이 됩니다. 예를 들어, 16자 오디오 회의 브리지가 공중 전화망을 통해 16명의 참가자가 다이얼인해야 하는 경우, 시스템은 충분한 액세스 용량을 제공하기 위해 16개의 아날로그 전화선이 필요할 수 있습니다. 각 회선에는 배선, 번호 관리, 유지 보수, 테스트 및 문제 해결이 필요합니다.

소규모 사무실의 경우 몇 개의 아날로그 회선이 허용될 수 있습니다. 그러나 기업 수준의 회의, 지휘 센터, 공공 서비스 핫라인, 디스패치 시스템 또는 빈번한 그룹 통화를 수행하는 조직의 경우 아날로그 액세스는 너무 많은 배선 및 관리 작업을 발생시킵니다. 또한 추가 액세스 채널마다 추가 물리적 회선 리소스에 의존하기 때문에 확장이 덜 편리합니다.

E1 회선이 음성 채널을 전송하는 방법

E1은 통신사급 음성 서비스에 일반적으로 사용되는 물리 계층 디지털 전송 표준입니다. CCITT 표준에 따라 정의되었으며 종종 1차 군 신호라고도 합니다. 전송 속도는 2.048Mbps이며, 이것이 많은 사업자와 엔지니어가 2M 회선이라고도 부르는 이유입니다.

통신 환경에서 E1은 음성 교환 시스템의 디지털 트렁크로 널리 사용됩니다. 여러 개의 개별 아날로그 전화선을 사용하는 대신 하나의 E1 트렁크가 단일 물리 회선을 통해 여러 디지털 음성 채널을 전송할 수 있습니다. 이것이 오디오 회의 액세스에 유용한 주된 이유입니다.

E1 프레임은 시분할 다중화를 기반으로 합니다. 각 프레임은 125마이크로초 길이이며 CH0부터 CH31까지 번호가 매겨진 32개의 동일한 타임 슬롯으로 나뉩니다. 타임 슬롯 CH0은 프레임 동기화에 사용되며, CH16은 PRI 기반 음성 애플리케이션에서 시그널링에 일반적으로 사용됩니다. 나머지 30개 타임 슬롯, CH1~CH15 및 CH17~CH31은 30개의 음성 채널로 사용됩니다.

각 타임 슬롯은 프레임당 8비트를 전송합니다. 32개의 타임 슬롯이 있으므로 하나의 프레임은 256비트를 전송합니다. 매초 8,000개의 프레임이 전송되므로 E1 1차 군 신호의 총 데이터 속도는 2.048Mbps입니다. 음성 트렁크 애플리케이션에서 이 구조는 일반적으로 64kbps 용량의 32개 채널로 이해되며, CH0과 CH16이 동기화 및 시그널링용으로 예약된 경우 30개 채널이 음성에 사용 가능합니다.

하나의 E1 트렁크가 회의 다이얼인 액세스에 적합한 이유

E1 트렁크 액세스의 가장 실용적인 장점은 채널 밀도입니다. 하나의 E1 회선은 30개의 동시 음성 통화를 지원할 수 있습니다. 전화 회의 시스템의 경우, 이는 많은 참가자가 동일한 회의 액세스 번호로 전화할 수 있고 시스템이 참가자마다 별도의 아날로그 회선을 필요로 하지 않음을 의미합니다.

이는 특히 다이얼인 오디오 회의 서비스에 적합합니다. 참가자는 하나의 통합 액세스 번호만 기억하면 됩니다. 해당 번호 뒤에서 E1 트렁크는 여러 베어러 채널을 제공하여 많은 사용자가 동시에 회의 시스템에 들어갈 수 있도록 합니다.

용량이 충분하지 않은 경우 확장도 더 명확합니다. 많은 독립 아날로그 회선을 추가하는 대신 조직은 회의 플랫폼 및 사업자 리소스에 따라 다른 E1 트렁크를 추가하거나 트렁크 용량을 늘릴 수 있습니다. 공용 다이얼인 번호와 사용자 경험은 더 일관되게 유지될 수 있습니다.

관련 제품: Becke IPGA-1E1 트렁크 게이트웨이

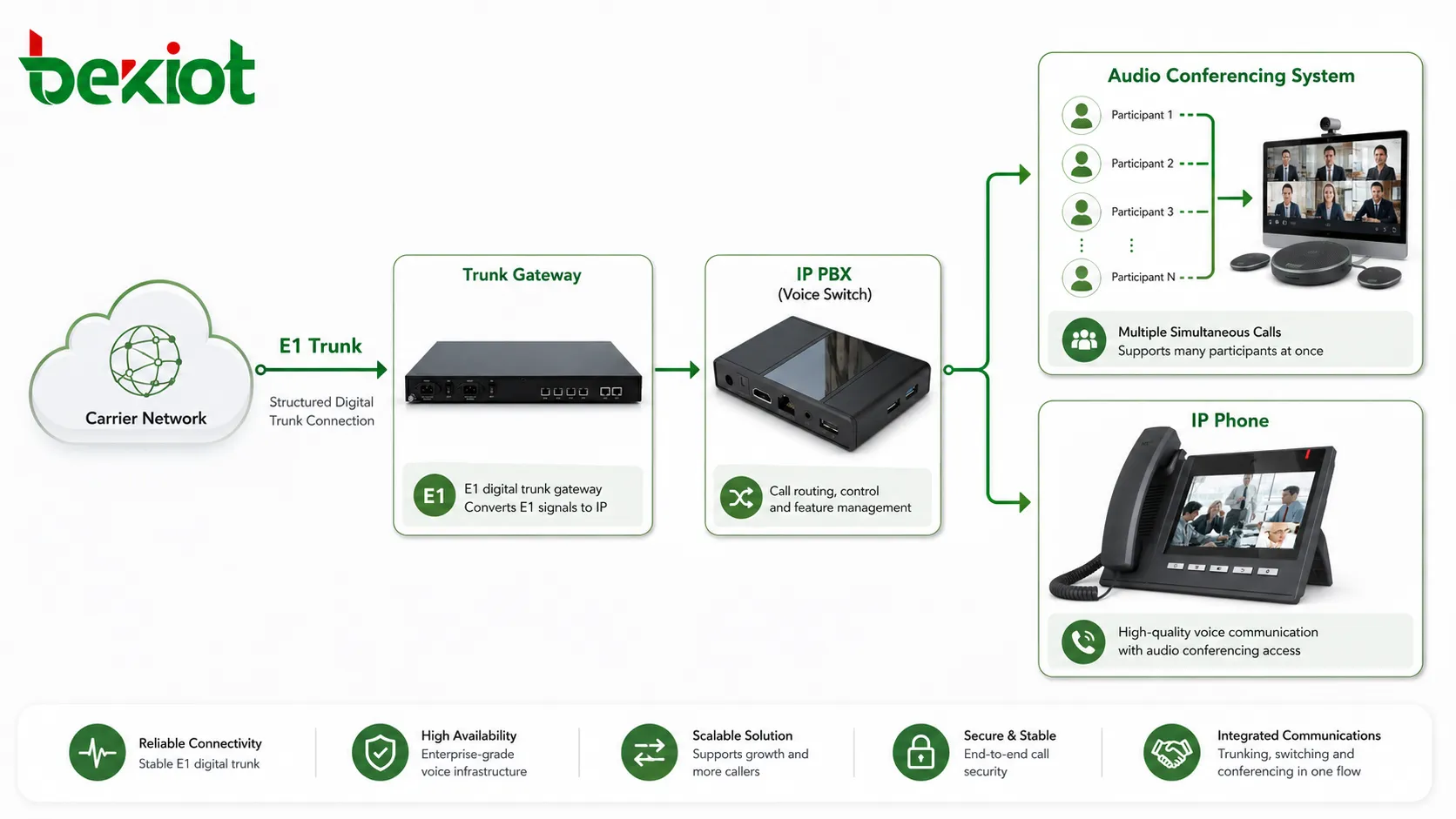

IP 기반 음성 환경에서 E1 트렁크 게이트웨이는 캐리어 E1 회로와 IP PBX, SIP 서버 또는 오디오 회의 플랫폼 간의 변환 및 액세스 계층으로 사용될 수 있습니다. 이를 통해 기존 디지털 트렁크 리소스를 최신 VoIP 및 통합 커뮤니케이션 아키텍처에 통합할 수 있습니다.

물리적 액세스 및 인터페이스 계획

일반적인 배포에서 사업자는 광섬유와 같은 전송 인프라를 통해 E1 서비스를 고객의 장비실에 제공합니다. 그런 다음 전송 또는 광 변환 장치가 E1 전기 인터페이스를 해제하여 고객 측 통신 장비에 연결합니다.

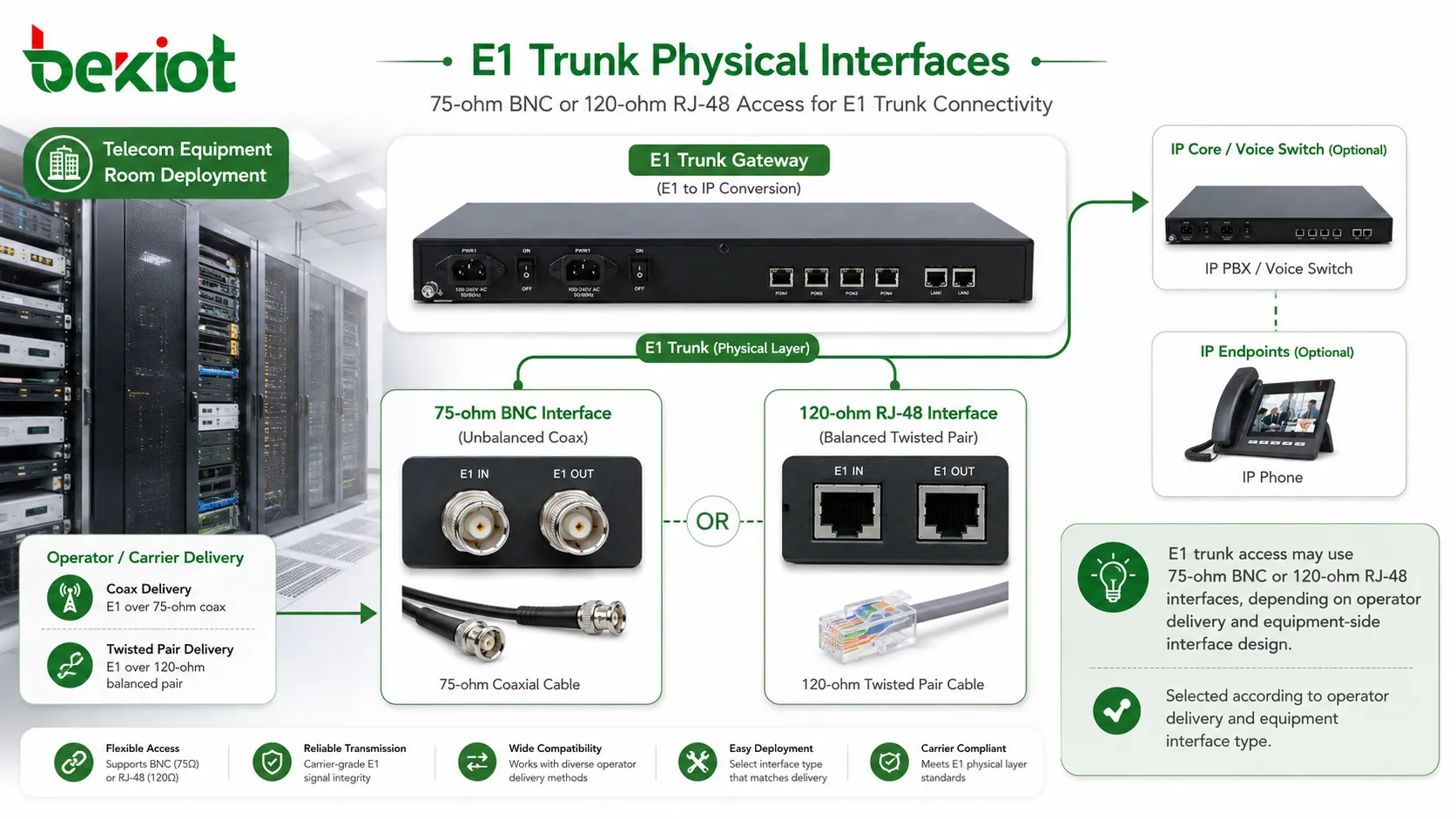

E1 인터페이스는 G.703 전기적 특성에 따라 일반적으로 두 가지 물리적 형태로 나타납니다. 하나는 불평형 75옴 인터페이스로, 일반적으로 이중 동축 BNC 커넥터를 사용합니다. 다른 하나는 평형 120옴 인터페이스로, 일반적으로 RJ-48 트위스트 페어 커넥터를 사용합니다.

75옴과 120옴 액세스의 차이가 반드시 배포를 방해하지는 않습니다. 사업자 측과 장비 측이 다른 물리적 인터페이스 유형을 사용하는 경우 적절한 임피던스 변환기 또는 어댑터를 사용할 수 있습니다. 핵심은 설치 전에 인터페이스 유형을 명확히 계획하고 배선, 커넥터, 접지 및 전송 거리가 올바르게 처리되도록 하는 것입니다.

신호 방향 및 매개변수 일관성

E1 트렁크 설치는 케이블을 꽂는 문제만이 아닙니다. 송신 및 수신 방향이 올바르게 연결되어야 합니다. 원격 스위치 또는 사업자 장치가 한쪽을 수신으로 사용하는 경우 로컬 장치는 해당 송신 포트에 연결해야 합니다. 원격 측이 송신할 때 로컬 측은 수신해야 합니다. 잘못된 송신 및 수신 배선은 링크가 설정되는 것을 방지할 수 있습니다.

시운전 중 양측에서 신호 손실, 프레임 손실, 다중 프레임 동기화 손실, 슬립 경보 또는 기타 E1 계층 오류가 표시되어서는 안 됩니다. 이러한 경보는 일반적으로 물리적 링크, 클로킹, 프레이밍 또는 매개변수 구성이 올바르지 않음을 나타냅니다.

매개변수 일관성도 중요합니다. E1 인터페이스의 양측은 프레이밍, 시그널링, CRC, 인코딩, 클록 소스 및 관련 트렁크 매개변수에 대해 일치하는 설정을 사용해야 합니다. 작은 불일치라도 채널 장애, 비트 오류, 슬립, 프레임 동기화 문제 또는 불안정한 통화 동작을 유발할 수 있습니다.

많은 오디오 회의 액세스 프로젝트의 경우 일반적으로 사업자에게 ISDN-PRI 시그널링, CRC 비활성화, PCM30 인코딩이 포함된 E1 회선을 제공하도록 요청할 수 있습니다. 이러한 설정은 여전히 로컬 사업자, 회의 플랫폼, 트렁크 게이트웨이 및 PBX 요구 사항에 따라 확인해야 합니다.

디지털 전송을 통한 더 선명한 음질

E1은 디지털 전송과 구조화된 타임 슬롯을 사용한다는 점에서 아날로그 전화 액세스와 다릅니다. 이는 기존 아날로그 회선보다 간섭에 대한 더 강한 내성을 제공합니다. 아날로그 액세스에서는 회선 잡음, 임피던스 문제, 노후 구리선 및 환경 간섭이 통화 품질에 영향을 미칠 수 있습니다.

E1 디지털 트렁킹을 사용하면 음성 채널이 더 제어된 디지털 구조로 전송됩니다. 회선이 올바르게 프로비저닝되고 동기화되면 오디오 품질이 일반적으로 더 선명하고 안정적입니다. 이는 회의에 중요합니다. 음질이 좋지 않으면 여러 참가자에게 동시에 영향을 미치고 회의 효율성을 저하시킬 수 있기 때문입니다.

회의 시스템에서 명료함은 편안함 요소일 뿐만 아니라 더 선명한 오디오는 참가자가 발언자를 식별하고 반복 설명을 줄이며 회의 연속성을 유지하는 데 도움이 됩니다. 지휘, 디스패치, 기업 조정 및 공공 서비스 회의의 경우 안정적인 음질은 시스템 신뢰성의 일부입니다.

PRI 시그널링을 통한 더 빠른 통화 설정

E1 액세스의 또 다른 중요한 장점은 시그널링 효율성입니다. E1이 ISDN-PRI 시그널링을 사용하는 경우 시그널링 정보는 음성 베어러 채널과 별도로 전송됩니다. 일반적인 30채널 음성 구조에서 CH16은 시그널링에 사용되고 다른 30개 채널은 음성 트래픽에 사용됩니다.

이는 기존 아날로그 회선 동작과 다릅니다. 아날로그 전화는 종종 발신음, 사용중 신호음, 링백톤 또는 기타 회선 상태 표시와 같은 톤 기반 상태 인식에 의존합니다. 이러한 방법은 더 느릴 수 있으며 특정 환경에서 감지 오류를 초래할 수 있습니다.

PRI 시그널링을 통해 통화 설정, 해제, 발신자 정보, 채널 할당 및 기타 통화 제어 작업을 시그널링 메시지를 통해 전송할 수 있습니다. 이는 더 빠른 연결 처리를 가능하게 하고 잘못된 톤 감지 위험을 줄입니다. 짧은 시간 내에 많은 착신 통화를 수신할 수 있는 회의 플랫폼의 경우 더 빠르고 안정적인 시그널링은 실용적인 이점입니다.

통합 번호 부여로 사용자 경험 향상

회의 액세스는 사용자에게 간단해야 합니다. 참가자가 다른 번호, 부서, 회선 또는 백업 액세스 방법을 기억해야 하는 경우 회의 참여가 더 복잡해집니다. E1 트렁크 액세스는 통합된 번호 뒤에 많은 동시 통화를 허용함으로써 이 문제를 해결하는 데 도움이 됩니다.

일반적인 오디오 회의 서비스에서 사용자는 공개된 회의 액세스 번호 하나를 다이얼합니다. 그러면 네트워크와 회의 플랫폼이 채널 할당 및 회의 라우팅을 처리합니다. 발신자는 시스템이 하나의 트렁크, 여러 트렁크 또는 내부 라우팅 논리를 사용하는지 알 필요가 없습니다.

이는 정기 회의, 긴급 브리핑, 부서 간 조정 및 대규모 그룹 알림의 사용성을 향상시킵니다. 통합 번호는 관리자가 회의 지침을 게시하고 장기 회의 액세스 정책을 관리하기도 더 쉽게 만듭니다.

기업 및 지휘 시스템을 위한 확장 가능한 액세스

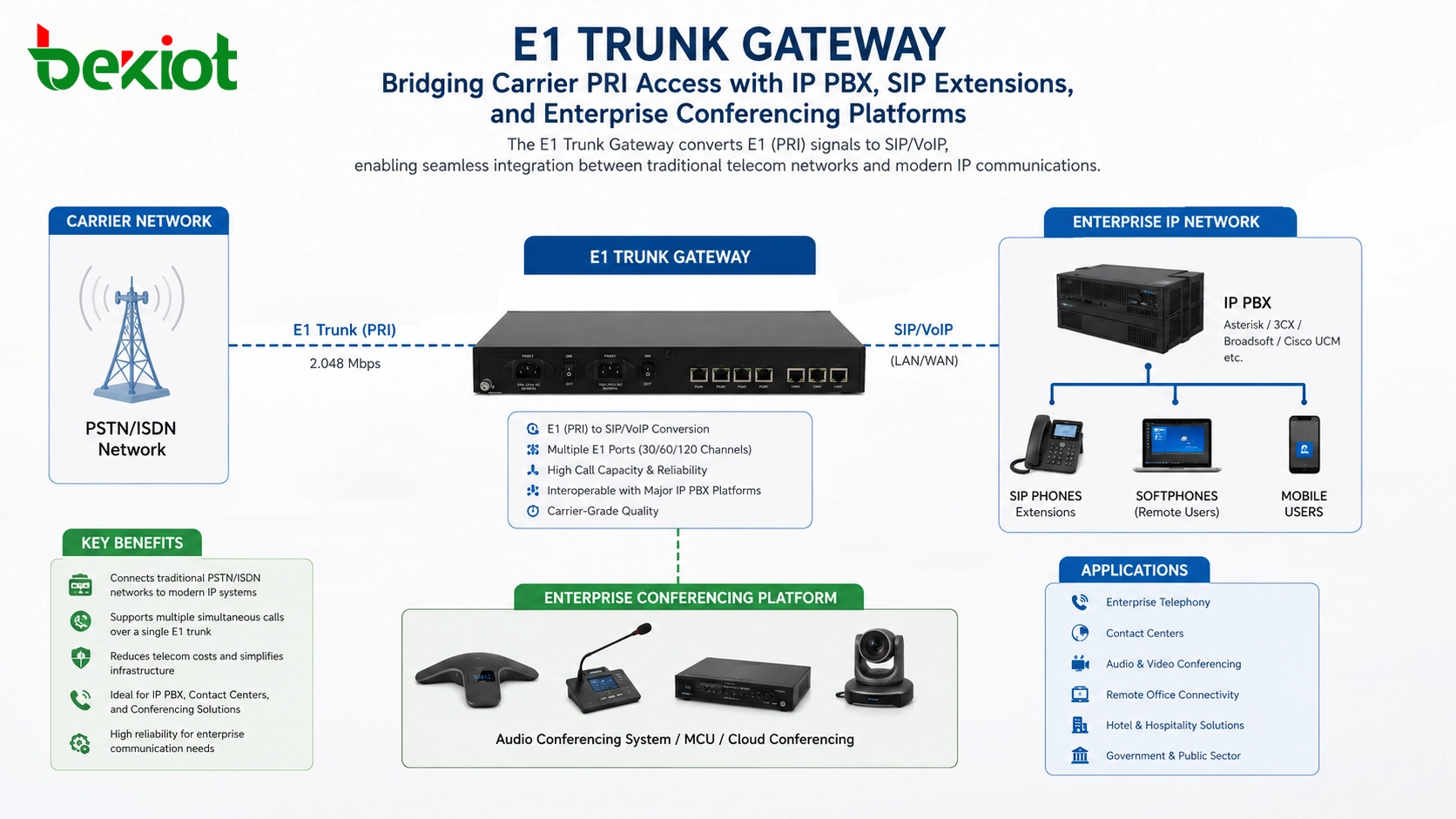

E1 트렁크 액세스는 단일 회의 브리지에만 유용한 것이 아닙니다. 더 광범위한 기업 음성 아키텍처의 일부가 될 수도 있습니다. 트렁크는 트렁크 게이트웨이를 통해 IP PBX, SIP 기반 통신 플랫폼, 디스패치 시스템 또는 전용 회의 서버에 연결될 수 있습니다.

이 아키텍처는 조직이 레거시 통신 액세스와 최신 IP 통신을 결합해야 할 때 유용합니다. 외부 발신자는 E1 트렁크를 통해 들어오고 내부 사용자는 SIP 내선, IP 전화, 소프트폰, 디스패치 콘솔 또는 통합 커뮤니케이션 클라이언트를 통해 참여할 수 있습니다. 게이트웨이와 PBX는 통화를 회의 플랫폼으로 라우팅합니다.

지휘 센터 및 기업 통신실의 경우 이 설계는 공중망 액세스와 내부 IP 통신 사이에 안정적인 경계를 제공합니다. 또한 조직이 유연한 내부 음성 애플리케이션을 구축하면서 캐리어급 트렁크 신뢰성을 유지할 수 있도록 합니다.

E1이 여전히 강력한 옵션인 경우

IP 기반 음성 액세스와 IMS 회선이 더 보편화되고 있으며, 올IP 음성 네트워크는 장기적인 발전 추세입니다. 그러나 E1은 성숙하고 예측 가능하며 통신 사업자 및 음성 엔지니어에게 널리 이해되기 때문에 많은 실제 오디오 회의 프로젝트에서 여전히 강력한 옵션으로 남아 있습니다.

조직은 안정적인 착신 통화 용량, 명확한 채널 할당, 확립된 PRI 시그널링, 신뢰할 수 있는 캐리어 상호 연결 및 기존 PBX 또는 회의 인프라와의 호환성이 필요할 때 여전히 E1을 선택할 수 있습니다. 일부 지역이나 업계에서 E1은 여전히 다중 채널 음성 액세스를 제공하는 가장 신뢰할 수 있는 방법 중 하나입니다.

가장 좋은 접근 방식은 E1과 IP 음성을 대립하는 기술로 보지 않는 것입니다. 많은 배포에서 E1은 캐리어 액세스 측면에서 사용되는 반면 SIP와 IP 통신은 기업 네트워크 내부에서 사용됩니다. 트렁크 게이트웨이는 이 두 도메인을 연결하고 회의 시스템이 안정적인 디지털 트렁크 액세스와 유연한 IP 라우팅 모두의 이점을 누릴 수 있도록 합니다.

프로젝트 계획을 위한 배포 체크리스트

오디오 회의 시스템에 E1 액세스를 배포하기 전에 프로젝트 팀은 사업자 측 조건과 장비 측 요구 사항을 모두 평가해야 합니다. 명확한 체크리스트는 시운전 문제를 줄이고 프로젝트 인도 시간을 단축할 수 있습니다.

• 사업자가 E1을 PRI로 제공하는지 확인하고 예상 시그널링 모드를 확인합니다.

• 필요한 동시 착신 및 발신 회의 통화 수를 검증합니다.

• 30음성 채널의 E1 트렁크 하나로 충분한지 또는 여러 E1 트렁크가 필요한지 확인합니다.

• 물리적 인터페이스 유형(75옴 BNC 또는 120옴 RJ-48)을 확인합니다.

• 사업자 측과 장치 측이 다른 인터페이스 유형을 사용하는 경우 어댑터 또는 임피던스 변환을 준비합니다.

• 시운전 전에 송신 및 수신 배선 방향을 확인합니다.

• 양측에서 E1 프레이밍, 클로킹, CRC, PCM30 및 시그널링 매개변수를 일치시킵니다.

• 신호 손실, 프레임 손실, 다중 프레임 손실, 슬립 경보 및 비트 오류가 없는지 확인합니다.

• 착신 통화 동시성, 통화 설정 속도, 통화 종료 동작, 발신자 번호 전달 및 회의 라우팅을 테스트합니다.

• 번호 게시, 트렁크 장애 조치, 용량 확장, 녹음 및 PBX 통합을 계획합니다.

결론

E1 트렁크 액세스는 오디오 회의 시스템을 캐리어급 음성 네트워크에 연결하는 실용적이고 성숙한 방법을 제공합니다. 아날로그 회선 액세스와 비교하여 배선 복잡성을 줄이고, 하나의 2.048Mbps 회선에서 30개의 동시 음성 채널을 지원하며, 통합 다이얼인 번호를 가능하게 하고, 음성 안정성을 향상시키며, PRI 시그널링을 통해 더 빠른 통화 제어를 제공합니다.

기술 구조도 명확합니다. E1 프레임에는 32개의 타임 슬롯이 포함되어 있으며, CH0은 동기화에, CH16은 일반적으로 시그널링에 사용되고, 30개 채널은 음성에 사용 가능합니다. 이는 E1을 특히 여러 참가자가 하나의 액세스 번호로 다이얼인해야 하는 회의 시스템에 적합하게 만듭니다.

IMS 및 IP 기반 음성 액세스가 점점 더 중요해지고 있지만, E1은 안정적인 디지털 트렁킹, 예측 가능한 채널 용량 및 캐리어급 상호 연결이 필요한 곳에서 여전히 가치가 있습니다. E1 트렁크 게이트웨이 및 IP PBX 또는 SIP 기반 회의 플랫폼과 결합하면 기존 통신 네트워크와 최신 기업 통신 시스템 간의 신뢰할 수 있는 브리지를 형성할 수 있습니다.

FAQ

하나의 E1 트렁크는 몇 개의 동시 음성 통화를 지원할 수 있습니까?

일반적인 PRI 음성 구성에서 하나의 E1 트렁크는 30개의 동시 음성 채널을 지원합니다. 나머지 타임 슬롯은 동기화 및 시그널링 기능에 사용됩니다.

회의에서 E1이 여러 아날로그 회선보다 나은 이유는 무엇입니까?

E1은 물리적 배선을 줄이고, 트렁크 관리를 단순화하며, 디지털 음성 전송을 제공하고, 통합 다이얼인 번호를 지원하며, 단일 구조화 회선을 통해 많은 동시 통화를 허용합니다.

E1은 IP PBX 시스템에서 작동합니까?

예. E1 트렁크는 E1 트렁크 게이트웨이를 통해 IP PBX 또는 SIP 기반 회의 시스템에 연결할 수 있습니다. 게이트웨이는 기존 디지털 트렁크 측과 IP 음성 네트워크 측 간에 변환합니다.

E1 트렁크가 통화를 할 수 없는 경우 무엇을 확인해야 합니까?

엔지니어는 물리적 인터페이스 유형, 송수신 배선, 클록 소스, 프레이밍 모드, CRC 설정, PRI 시그널링, PCM30 인코딩, 경보 및 양측이 일치하는 트렁크 매개변수를 사용하는지 여부를 확인해야 합니다.
