통합 커뮤니케이션 프로젝트에서 게이트웨이는 종종 서로 다른 통신 시스템, 단말기, 네트워크 및 서비스 플랫폼 간의 브리지 역할을 합니다. 아날로그 전화, PSTN 트렁크, E1 회선, 무선 시스템, 오디오 장비, 디스패치 플랫폼 및 IP 기반 통신 서버를 연결할 수 있습니다. 잘 계획된 게이트웨이 아키텍처는 시스템 복잡성을 줄이고 배포 유연성을 향상시키며 향후 유지 관리를 더 쉽게 만듭니다.

실제 통합 프로젝트에서는 카드 기반 게이트웨이와 독립형 게이트웨이의 두 가지 형태가 일반적으로 사용됩니다. 둘 다 시스템 간 통신을 지원할 수 있지만 동일한 프로젝트 조건에는 적합하지 않습니다. 더 나은 선택은 사이트 레이아웃, 인터페이스 유형, 배포 거리, 유지 관리 모델, 확장 요구 사항 및 총 프로젝트 비용에 따라 달라집니다.

시스템 통합자의 경우 포트 수나 초기 장치 가격만 비교하여 결정을 내려서는 안 됩니다. 게이트웨이 선택은 배선 설계, 캐비닛 공간, 문제 해결 속도, 예비 장치 전략, 원격 관리 및 향후 시스템 업그레이드에 영향을 미칩니다. 실제 프로젝트가 여러 개의 방, 건물 또는 원격 사이트에 분산되어 있는 경우, 서류상으로는 강력해 보이는 게이트웨이라도 불필요한 복잡성을 초래할 수 있습니다.

시스템 통합에서 게이트웨이 계획이 중요한 이유

통합 커뮤니케이션 프로젝트에는 종종 다른 세대와 다른 기술 표준의 장비가 포함됩니다. 예를 들어, 한 사이트에서는 아날로그 전화 내선을 계속 사용할 수 있고, 다른 사이트에서는 PSTN 트렁크 액세스가 필요할 수 있으며, 지휘 센터에서는 E1 연결, 무선 디스패치 통합 또는 외부 오디오 입력이 필요할 수 있습니다.

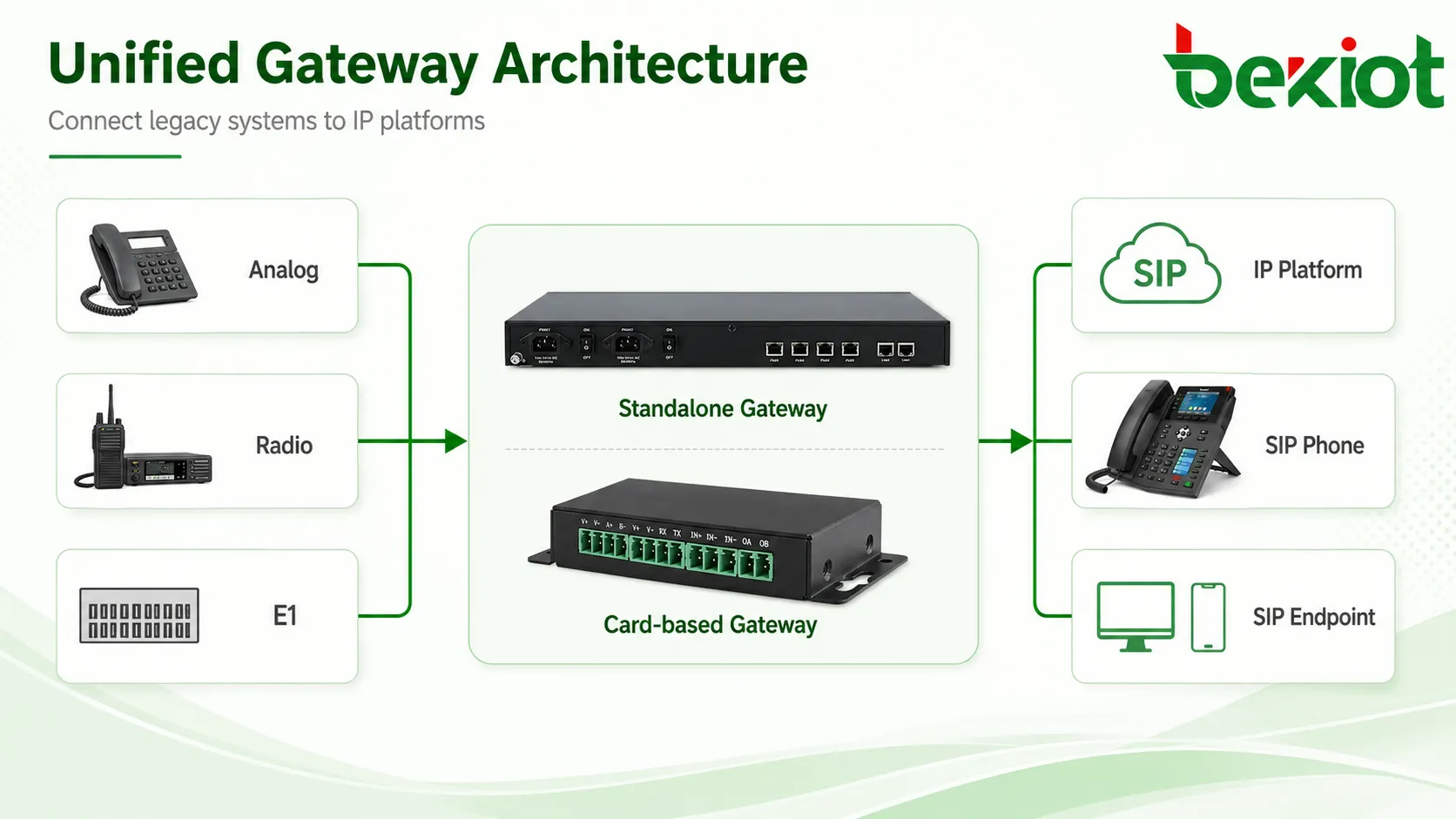

적합한 게이트웨이 없이는 이러한 시스템은 격리된 상태로 유지됩니다. 올바른 게이트웨이 설계를 통해 레거시 인터페이스와 최신 IP 통신 플랫폼을 하나의 관리 가능한 시스템으로 연결할 수 있습니다. 이를 통해 호출 라우팅, 디스패치, 긴급 통신, 녹음, 인터콤 연결 및 중앙 집중식 관리를 더 쉽게 구현할 수 있습니다.

핵심 질문은 단순히 게이트웨이가 필요한 포트를 제공할 수 있는지 여부가 아닙니다. 더 중요한 질문은 그 구조가 프로젝트의 물리적 환경, 네트워크 토폴로지, 운영 워크플로우 및 장기 유지 관리 요구 사항에 적합한지 여부입니다.

많은 프로젝트에서 게이트웨이는 신뢰성 설계의 일부이기도 합니다. 게이트웨이 계층이 제대로 계획되지 않은 경우, 단일 배선 실수, 인터페이스 불일치 또는 장치 고장으로 인해 부서 간, 제어실, 긴급 지점 또는 원격 스테이션 간의 통신에 영향을 미칠 수 있습니다. 따라서 게이트웨이 아키텍처는 네트워크 중복성, 전원 공급, 캐비닛 레이아웃, 접지 및 운영 관리와 함께 고려되어야 합니다.

두 가지 일반적인 게이트웨이 구조

카드 기반 게이트웨이 설계

카드 기반 게이트웨이는 여러 인터페이스 보드를 하나의 섀시 내에 배치합니다. 다양한 보드는 FXS 아날로그 내선 인터페이스, FXO 아날로그 트렁크 인터페이스, E1 인터페이스, 무선 통신 인터페이스 및 오디오 인터페이스와 같은 다양한 기능을 제공할 수 있습니다.

이 구조는 고도로 통합되어 있습니다. 여러 서비스 기능을 하나의 장치 프레임에 집중할 수 있으므로 제한된 설치 공간에서 많은 인터페이스 유형이 필요한 프로젝트에 유용합니다. 컴팩트한 사이트, 중앙 집중식 장비실, 차량 탑재 시스템 또는 다양한 통신 인터페이스를 하나의 섀시에 조립해야 하는 환경에서 종종 고려됩니다.

이 설계의 주요 장점은 중앙 집중식 관리입니다. 모든 보드가 하나의 프레임에 설치되면 엔지니어는 하나의 물리적 위치에서 여러 액세스 기능을 관리할 수 있습니다. 이를 통해 캐비닛 계획을 간소화하고 개별 장치의 수를 줄일 수 있습니다. 그러나 섀시가 중요한 시스템 노드가 된다는 의미이기도 하므로 전원 보호, 예비 보드, 환기 및 서비스 연속성을 신중하게 계획해야 합니다.

독립형 게이트웨이 설계

독립형 게이트웨이는 일반적으로 고정된 인터페이스 유형과 명확한 기능 경계를 가진 어플라이언스 스타일의 장치입니다. 예를 들어, 하나의 게이트웨이는 주로 FXS 아날로그 사용자에게 서비스를 제공하고, 다른 게이트웨이는 FXO 트렁크 액세스를 처리하고, 또 다른 게이트웨이는 E1 액세스를 지원하고, 또 다른 게이트웨이는 무선 시스템을 IP 디스패치 플랫폼에 연결할 수 있습니다.

많은 독립형 게이트웨이는 1U 랙마운트 설계 또는 소형 산업용 인클로저를 사용합니다. 모든 기능을 하나의 프레임에 집중하는 대신 독립형 게이트웨이는 여러 사이트에 분산되어 IP 네트워크를 통해 연결됩니다.这使得它们适用于多房间、多建筑、多区域或跨网络项目.

이 설계의 장점은 명확한 책임입니다. 각 게이트웨이는 정의된 액세스 작업을 처리하여 구성, 교체 및 문제 해결을 보다 직접적으로 만듭니다. 사이트에 하나의 유형의 인터페이스만 필요한 경우 독립형 게이트웨이는 더 큰 통합 섀시의 비용과 복잡성을 피할 수 있습니다.

사이트 레이아웃이 실제 선택을 결정하는 경우가 많습니다

카드 기반 게이트웨이는 여러 인터페이스 유형이 물리적으로 동일한 위치에 있을 때 적합합니다. 예를 들어, 아날로그 회선, E1 액세스, 오디오 입력 및 무선 통합이 모두 하나의 장비실에 집중되어 있는 경우 카드 기반 구조는 장치 수를 줄이고 랙 공간을 절약할 수 있습니다.

그러나 인터페이스가 여러 위치에 분산되어 있으면 이 장점은 약화됩니다. 오디오 인터페이스가 회의실의 믹싱 콘솔에 연결되어야 하는 반면, 전화 트렁크는 주 장비실에 있고 무선국은 원격 사이트에 있는 경우, 모든 것을 하나의 카드 기반 섀시에 넣으면 불필요한 배선과 설치 어려움이 발생할 수 있습니다.

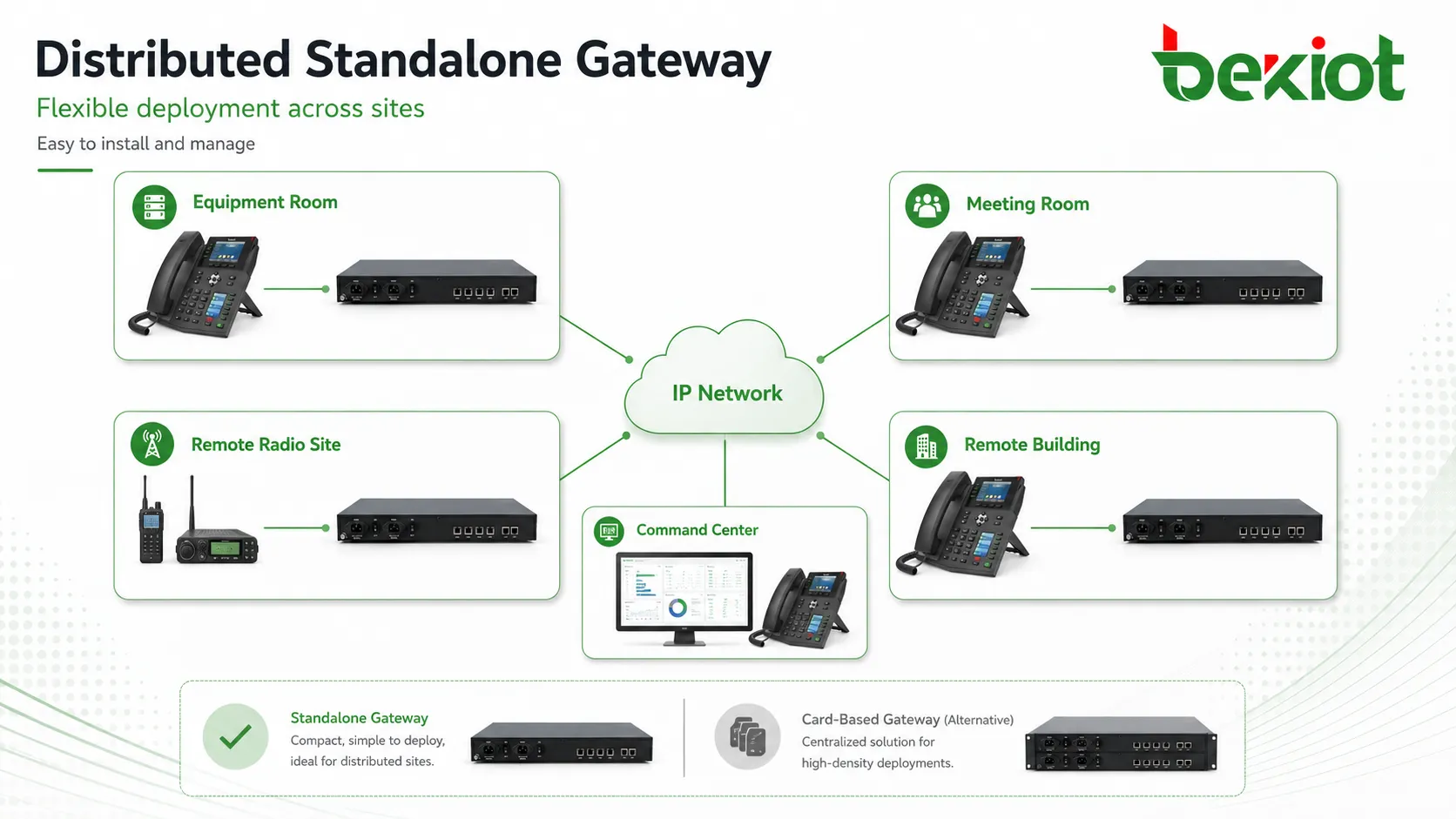

독립형 게이트웨이는 분산 배포에서 더 유연합니다. 연결되는 실제 장비 가까이에 설치할 수 있습니다. 무선 게이트웨이는 무선 기지국 근처에, 오디오 게이트웨이는 회의 시스템 근처에, 아날로그 게이트웨이는 기존 전화 배선 근처에 배치할 수 있습니다. 그러면 IP 네트워킹이 이러한 노드를 다시 통합 커뮤니케이션 플랫폼에 연결합니다.

이 분산 방법은 캠퍼스, 산업 단지, 교통 허브, 유틸리티 시설, 공장, 터널 및 긴급 지휘 시스템에서 특히 유용합니다. 이러한 프로젝트에는 여러 건물이나 원격실이 있는 경우가 많으며 통신 액세스 지점이 항상 메인 서버실 근처에 있지 않습니다. 이러한 경우 모든 인터페이스를 하나의 중앙 캐비닛에 강제로 넣으면 케이블 길이, 설치 비용 및 향후 유지 관리 작업량이 증가할 수 있습니다.

배포 및 시운전 차이점

카드 기반 게이트웨이는 일반적으로 설치 중에 더 많은 계획이 필요합니다. 다양한 보드는 다양한 배선 요구 사항, 인터페이스 정의, 서비스 목적 및 구성 로직을 가질 수 있습니다. 엔지니어는 시스템을 시운전하기 전에 슬롯 위치, 보드 기능, 회선 라우팅, 접지 조건 및 애플리케이션 시나리오를 구분해야 합니다.

여러 서비스가 하나의 섀시에 통합되어 있기 때문에 구성 오류가 여러 기능에 동시에 영향을 미칠 수 있습니다. 이는 카드 기반 게이트웨이가 신뢰할 수 없다는 것을 의미하는 것이 아니라 배포 팀이 더 강력한 기술 준비와 더 명확한 문서가 필요함을 의미합니다.

독립형 게이트웨이는 일반적으로 구성하기가 더 쉽습니다. 각 장치가 일반적으로 하나의 특정 액세스 문제를 해결하기 때문입니다. 독립형 FXS 게이트웨이는 아날로그 전화 사용자에 중점을 둡니다. 독립형 FXO 게이트웨이는 트렁크 라인에 중점을 둡니다. 독립형 E1 게이트웨이는 디지털 트렁크 액세스에 중점을 둡니다. 무선 게이트웨이는 무선-IP 상호 연결에 중점을 둡니다.

이러한 기능적 분리는 설치를 보다 간단하게 만듭니다. 엔지니어는 전체 게이트웨이 프레임을 변경하지 않고 하나의 게이트웨이 유형을 구성, 테스트, 교체 또는 확장할 수 있습니다. 여러 계약자, 여러 사이트 또는 단계적 건설이 있는 프로젝트의 경우 이 더 간단한 경계는 통신 비용과 구현 위험을 줄일 수 있습니다.

시운전 중에 독립형 게이트웨이는 또한 승인 테스트를 더 쉽게 만듭니다. 각 인터페이스 유형은 독립적으로 테스트할 수 있으며 문제는 사이트, 장치, 케이블 또는 서비스 기능별로 찾을 수 있습니다. 이는 프로젝트 일정이 촉박하거나 시스템의 일부를 전체 프로젝트가 완료되기 전에 인도해야 할 때 유용합니다.

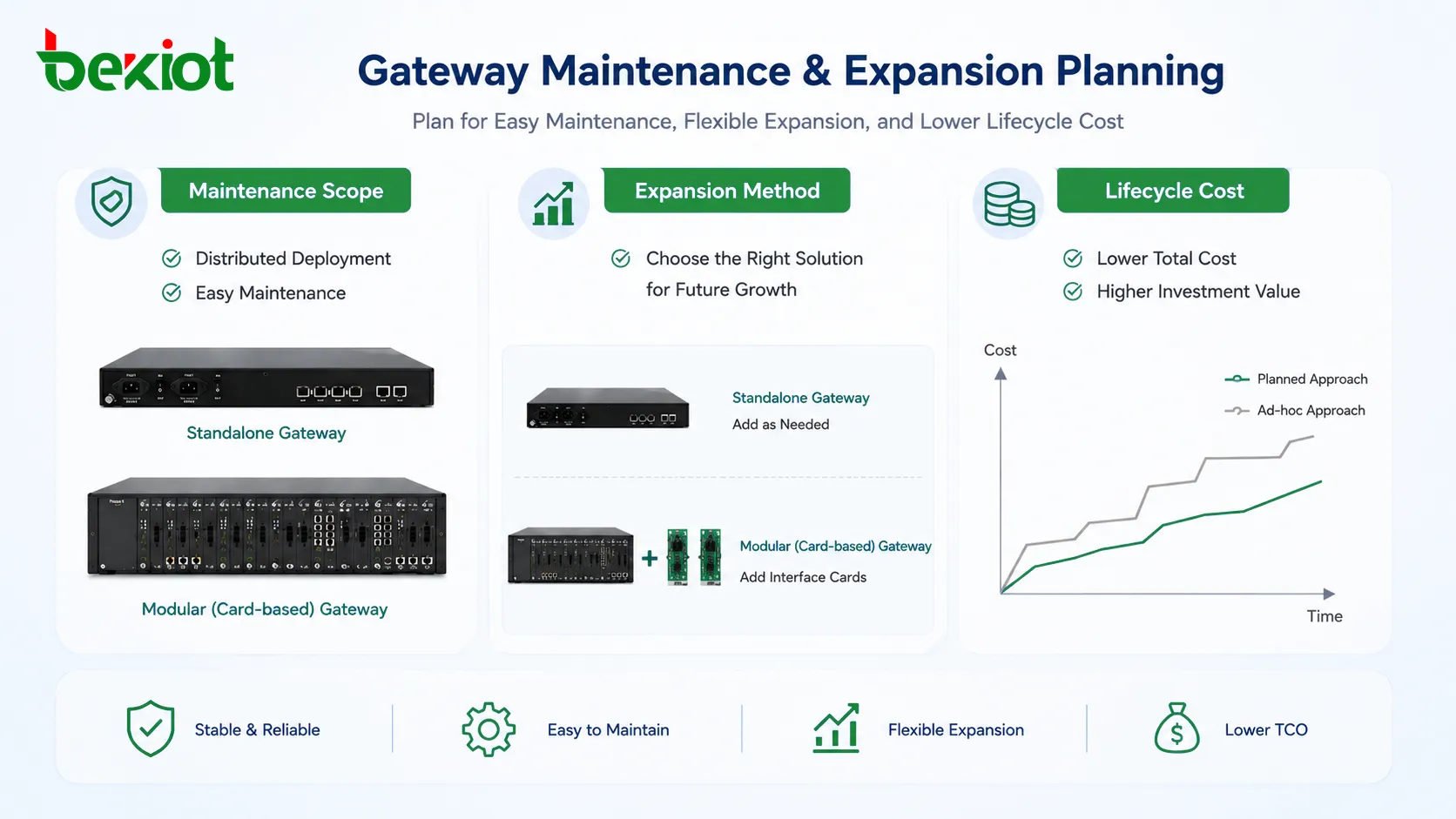

유지 관리, 확장 및 프로젝트 비용

유지 관리 요구 사항은 프로젝트 시작부터 고려해야 합니다. 카드 기반 구조에서는 단일 섀시가 여러 중요한 서비스를 담당할 수 있습니다. 섀시, 전원 모듈, 관리 모듈 또는 백플레인에 문제가 있으면 여러 통신 기능이 함께 영향을 받을 수 있습니다. 따라서 예비 부품 계획 및 장애 격리가 중요해집니다.

독립형 게이트웨이는 더 명확한 서비스 분리를 제공합니다. 하나의 독립형 게이트웨이가 실패하면 영향을 받는 서비스 범위는 일반적으로 해당 장치와 연결된 인터페이스로 제한됩니다. 이를 통해 문제 해결 속도를 높이고 교체를 더 쉽게 할 수 있으며, 특히 현장 기술자가 복잡한 카드 기반 시스템에 익숙하지 않은 프로젝트에 유용합니다.

확장 로직도 다릅니다. 카드 기반 게이트웨이는 섀시 용량이 허용할 때 보드를 추가하거나 교체하여 확장합니다. 이는 미래 요구 사항을 예측 가능하고 중앙 집중화할 수 있을 때 효율적입니다. 독립형 게이트웨이는 필요한 노드에 다른 장치를 추가하여 확장하며, 이는 프로젝트가 사이트별로 성장할 때 더 유연합니다.

비용 관점에서 독립형 게이트웨이는 일반적으로 일반 통합 프로젝트에 더 적합합니다. 일반적으로 진입 비용이 낮고 배포 요구 사항이 더 간단하며 구매 옵션이 더 유연하기 때문입니다. 카드 기반 게이트웨이는 많은 인터페이스 유형을 가진 고도로 집중된 시스템에서 더 경제적일 수 있지만, 사용률이 낮은 슬롯이나 향후 제한을 피하기 위해 신중한 용량 계획이 필요합니다.

라이프사이클 비용에는 교육, 문서, 예비 장치, 교체 시간 및 원격 지원도 포함되어야 합니다. 더 낮은 장치 가격이 항상 더 낮은 프로젝트 비용을 의미하는 것은 아닙니다. 게이트웨이 구조가 복잡한 배선, 어려운 문제 해결 또는 낮은 확장성을 유발하는 경우 장기 유지 관리 비용이 예상보다 높아질 수 있습니다.

권장 선택 접근 방식

카드 기반 게이트웨이는 프로젝트가 단순하고 중앙 집중화된 네트워크 구조를 가지고 있고, 여러 인터페이스 유형이 동일한 장비 영역에 위치하며, 설치 공간이 제한적이고, 시스템이 단일 섀시 내에서 높은 통합을 요구할 때 더 적합합니다.

독립형 게이트웨이는 일반적으로 프로젝트에 분산 노드, 여러 방, 원격 사이트, 크로스 네트워크 액세스, 단계적 배포 또는 독립적인 유지 관리 요구 사항이 포함될 때 더 좋습니다. 또한 각 게이트웨이가 아날로그 내선 액세스, 아날로그 트렁크 액세스, E1 액세스, 무선 통합 또는 오디오 연결과 같은 하나의 액세스 기능만 해결하면 되는 경우 실용적인 선택입니다.

많은 통합 커뮤니케이션 프로젝트에서 최종 설계는 하나의 형태만 선택할 필요가 없습니다. 하이브리드 아키텍처도 사용할 수 있습니다. 고도로 집중된 코어 인터페이스는 통합 게이트웨이로 처리하고, 원격 또는 특수 목적 액세스 지점은 독립형 게이트웨이를 사용할 수 있습니다. 이 접근 방식은 랙 공간, 배포 유연성, 유지 관리 편의성 및 비용 제어의 균형을 유지합니다.

실용적인 설계 프로세스는 먼저 모든 액세스 지점을 매핑한 다음 인터페이스 유형, 물리적 위치, 서비스 우선 순위 및 유지 관리 책임별로 분류하는 것입니다. 그런 다음 프로젝트 팀은 어떤 인터페이스를 중앙 집중화하고 어떤 인터페이스를 로컬에 배포할지 결정할 수 있습니다. 이 방법은 총 포트 수를 계산한 후에만 장비를 선택하는 것보다 더 안정적입니다.

실용적인 결정 체크리스트

• 카드 기반 게이트웨이 선택 – 많은 인터페이스가 하나의 장비실에 중앙 집중화된 경우.

• 독립형 게이트웨이 선택 – 액세스 포인트가 여러 사이트나 방에 분산된 경우.

• 카드 기반 설계 고려 – 소형 환경, 차량 탑재 시스템 또는 공간이 제한된 캐비닛용.

• 독립형 설계 고려 – 더 쉬운 배포, 간단한 구성, 낮은 유지 관리 난이도 및 유연한 확장을 위해.

• 하이브리드 설계 사용 – 중앙 집중식 및 분산형 액세스 요구 사항이 동일한 프로젝트에 존재하는 경우.

• 라이프사이클 비용 검토 – 배선, 예비 장치, 엔지니어 교육, 장애 복구 시간 및 향후 인터페이스 확장 포함.

자주 묻는 질문

독립형 게이트웨이가 대규모 통합 커뮤니케이션 프로젝트를 지원할 수 있습니까?

예. 독립형 게이트웨이는 분산 액세스 노드로 계획될 때 대규모 프로젝트를 지원할 수 있습니다. 그들의 장점은 포트 용량뿐만 아니라 적절한 게이트웨이를 서비스하는 장비 가까이에 배치할 수 있는 능력에도 있습니다.

카드 기반 게이트웨이가 항상 더 전문적입니까?

반드시 그렇지는 않습니다. 카드 기반 게이트웨이는 높은 통합성을 제공하지만 전문성은 아키텍처가 프로젝트와 일치하는지 여부에 따라 달라집니다. 분산 프로젝트에서는 여러 독립형 게이트웨이가 더 깔끔하고 유지 관리가 용이한 설계를 생성할 수 있습니다.

향후 확장에 더 쉬운 게이트웨이 유형은 무엇입니까?

독립형 게이트웨이는 일반적으로 단계적 확장에 더 쉽습니다. 새로운 액세스 포인트가 필요한 곳에 새 장치를 추가할 수 있기 때문입니다. 카드 기반 게이트웨이는 확장이 계획된 섀시 용량 내에 있을 때 효율적입니다.

게이트웨이 선택은 포트 수에만 기반해야 합니까?

아니요. 포트 수는 하나의 요소일 뿐입니다. 사이트 분포, 배선 거리, 인터페이스 유형, 전원 공급, 유지 관리 책임, 네트워크 보안, 중복성 및 라이프사이클 비용도 고려해야 합니다.

동일한 프로젝트에서 두 구조를 모두 사용할 수 있습니까?

예. 하이브리드 구조는 종종 합리적입니다. 중앙 집중식 고밀도 액세스는 통합 게이트웨이를 사용할 수 있고, 원격 또는 전용 액세스 포인트는 독립형 게이트웨이를 사용할 수 있습니다. 이를 통해 시스템은 통합 효율성과 배포 유연성을 모두 유지할 수 있습니다.
