자동화된 화물 처리는 음성 통신의 필요성을 제거하지 않습니다. 선박 승무원, 장비 운영자, 보안 팀 및 유지보수 인력은 작업을 즉시 조정해야 할 때 여전히 해상 VHF 또는 기타 양방향 무선 채널에 의존합니다. 문제는 제어 센터가 해안가에서 멀리 이동할 때 발생합니다. 운영자는 카메라와 관리 소프트웨어를 통해 터미널을 볼 수 있지만, 제어실의 휴대용 무전기는 작업을 수행하는 사람들에게 더 이상 닿지 않을 수 있습니다.

Radio over IP 게이트웨이는 항만이 기존 무선 네트워크를 교체할 필요 없이 이 간극을 메웁니다. 터미널의 무선 장비 옆에 설치된 게이트웨이는 음성과 PTT(Push-to-Talk) 제어를 항만 IP 네트워크를 통해 전송합니다. 그러면 원격 디스패처는 인터콤, 공중 방송 및 운영 통화에 사용되는 동일한 콘솔에서 현장 무전기와 통신할 수 있습니다.

요구 사항은 일상적인 선박-육상 간 통화로 제한되지 않습니다. 원격 운영자는 접안 위치 변경을 조정하거나, 크레인 차선이 비어 있는지 확인하거나, 자동화 장비 옆의 유지보수 팀에 연락하거나, 시야가 좋지 않은 조건에서 운영 지침을 전달해야 할 수 있습니다. 이러한 통화는 일반적으로 짧지만 시간에 민감하며 다양한 통신 장치를 사용하는 사람들이 관련됩니다. 따라서 솔루션은 무선의 즉시성을 보존하면서도 더 넓은 항만 디스패치 환경 내에서 채널을 사용할 수 있도록 해야 합니다.

직접 무선 통신이 실패하는 이유

기존의 휴대용 무전기 간 무선 링크는 디스패처가 설계된 적용 범위 내에 있을 때 가장 잘 작동합니다. 자동화 또는 원격 운영 항만에서 제어실은 부두에서 멀리 떨어진 사무실 캠퍼스, 운영 센터 또는 기타 보안 시설에 위치할 수 있습니다. 거리, 컨테이너 적재물, 크레인, 건물 및 지역 지형으로 인해 직접 무선 적용 범위가 불안정하거나 불가능할 수 있습니다.

단순히 무전기를 사용하기 위해 디스패치 인력을 해안가로 다시 보내는 것은 원격 운영의 목적에 어긋납니다. 또한 피할 수 있는 이동을 초래하고, 의사 결정을 지연시키며, 더 많은 직원을 움직이는 기계 근처에 배치합니다. 원격 사무실에 고출력 무전기를 설치하는 것도 항상 좋은 해결책은 아닙니다. 해당 부지에는 적합한 안테나 인프라가 부족할 수 있으며, 긴 무선 경로는 동일한 물리적 장애물에 계속 노출됩니다.

더 실용적인 접근 방식은 VHF 무전기와 안테나를 무선 적용 범위가 이미 입증된 곳, 즉 항만 장비실에 유지하고, 기존 네트워크를 통해 운영자 위치를 확장하는 것입니다. 이렇게 하면 통신 경로의 두 부분이 분리됩니다:

• 로컬 무선 링크는 선박, 부두 팀 및 이동 근로자를 커버합니다.

• IP 링크는 항만과 원격 제어 센터 간에 오디오와 제어를 전달합니다.

이 두 가지 적용 범위 도메인은 별도로 평가되어야 합니다. 휴대용 무전기와 항만 안테나 사이의 약한 신호는 RF 적용 범위 문제인 반면, 장비실과 제어 센터 사이의 끊기거나 지연된 오디오는 IP 전송 문제입니다. 둘 다를 단일 장애로 처리하면 문제 해결이 느려집니다. 실용적인 설계는 시스템이 서비스에 들어가기 전에 의도된 무선 적용 범위 영역, 네트워크 경로 및 경로의 각 부분을 담당하는 유지보수 팀을 기록해야 합니다.

IP를 통한 해상 VHF 확장을 위한 아키텍처

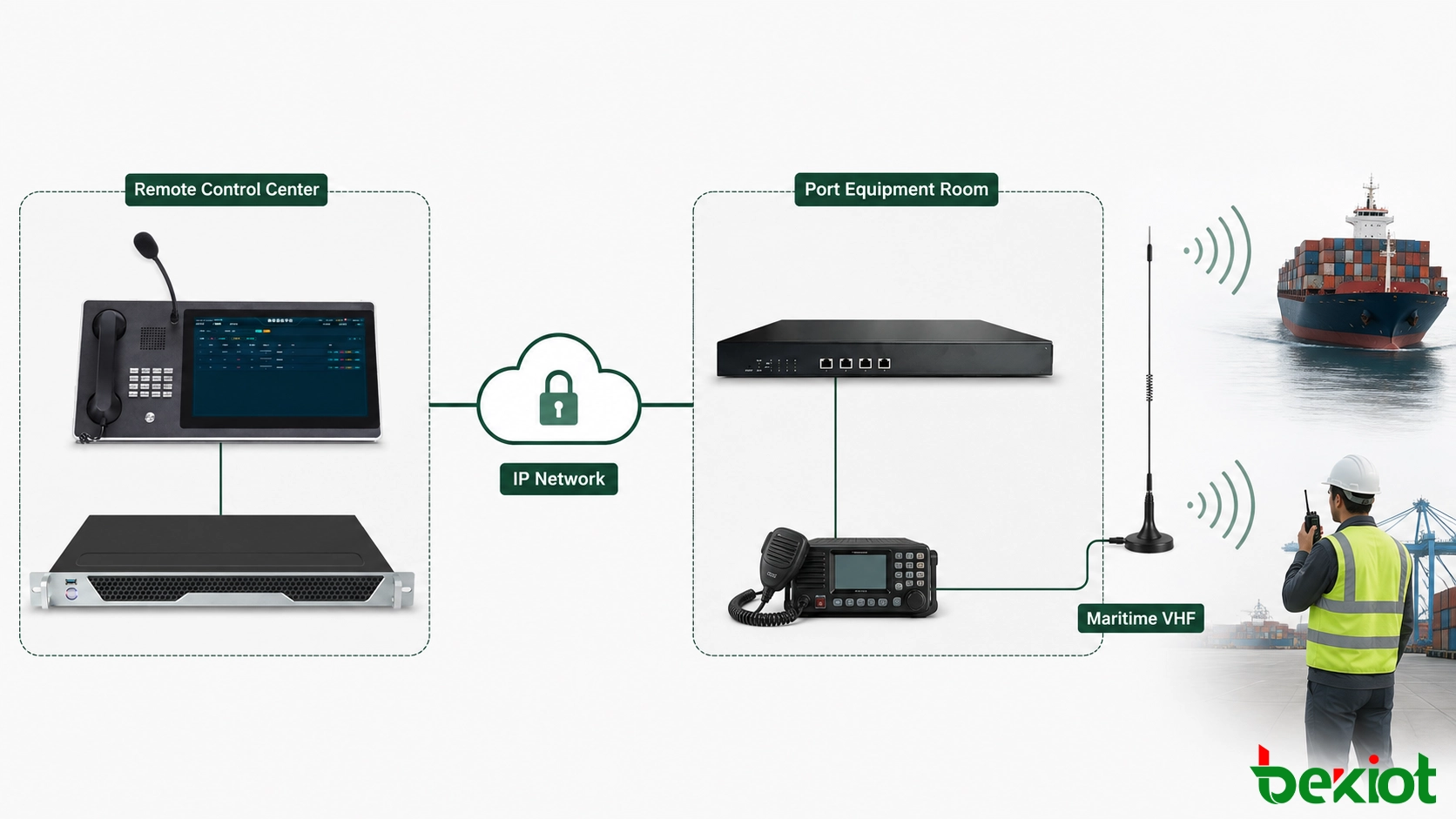

기본 단일 채널 배포는 원본 문서의 실용적인 구조를 유지합니다: 하나의 RoIP 게이트웨이, 항만 장비실의 하나의 해상 대역 VHF 무전기, 그리고 원격 제어실의 하나의 디스패치 단말기입니다. VHF 무전기는 로컬 안테나와 할당된 운영 채널을 계속 사용합니다. 게이트웨이는 무전기의 오디오 및 제어 인터페이스에 연결되며, 이더넷 포트는 항만 LAN 또는 관리형 광역 링크에 연결됩니다.

IP 측에서 게이트웨이는 SIP 기반 디스패치 플랫폼에 등록하거나 연결할 수 있습니다. 무전기에서 수신된 오디오를 IP 미디어 스트림으로 변환하고, 디스패처의 오디오를 무선 전송에 적합한 신호로 다시 변환합니다. 제어 인터페이스는 PTT 명령을 전달하여 디스패처가 무전기를 영구적으로 송신 모드로 두지 않고 원격으로 키잉할 수 있도록 합니다.

이 구성은 VHF를 스마트폰 애플리케이션으로 대체하는 것과 다릅니다. 현장 팀과 선박 승무원은 해안가 운영에 이미 적합한 무전기와 채널을 계속 사용합니다. RoIP는 제어 센터가 무선 기지국에 도달하는 방식을 변경합니다. 현장 인력이 사용하는 무선 인터페이스를 변경하지는 않습니다.

IP 부분은 여러 사이트에 걸칠 수도 있습니다. 항만 LAN은 장비실에서 로컬 운영 건물로 트래픽을 전달할 수 있으며, 관리형 WAN 또는 사설 터널이 이를 지역 제어 센터로 확장할 수 있습니다. 어느 경우든 무선 엔드포인트는 제어된 네트워크 세그먼트에 유지되어야 합니다. 그러면 라우팅, 방화벽 규칙 및 음성 우선순위를 게이트웨이 또는 디스패치 서비스를 신뢰할 수 없는 네트워크에 직접 노출시키지 않고 관리할 수 있습니다.

구현 도면은 무전기로부터의 수신 오디오, 무전기로의 송신 오디오, 디스패처로부터의 PTT 제어라는 세 가지 관련 경로를 식별해야 합니다. 게이트웨이 가용성 또는 무선 인터페이스 상태와 같은 상태 정보는 별도의 시그널링 경로를 사용할 수 있습니다. 이러한 흐름을 문서화하면 방화벽 규칙 할당, 단방향 오디오 진단 및 전송을 제어하는 구성 요소 확인이 쉬워집니다. 또한 음성 패킷은 올바르게 통과하지만 제어 경로가 매핑되지 않아 무전기가 키잉되지 않는 일반적인 시운전 오류를 방지합니다.

관련 제품: Becke RoIP 게이트웨이

디스패치 운영자가 현장과 통신하는 방법

운영자의 관점에서 무선 채널은 인터페이스 모음이 아닌 명확하게 식별된 리소스처럼 작동해야 합니다. 게이트웨이에는 통신 플랫폼에서 번호, 채널 레이블 또는 디스패치 키를 할당할 수 있습니다. 디스패처는 해당 리소스를 선택하고, 채널 활동을 청취하고, PTT를 눌러 동일한 주파수에서 작동하는 무전기와 통신합니다.

프로그래밍 가능한 키가 있는 데스크 콘솔 또는 디스패치 전화기는 원터치 액세스를 제공할 수 있습니다. 키는 운영자가 암기해야 하는 내부 내선 번호를 표시하는 대신 접안 운영, 해상 채널 또는 야드 유지보수와 같은 운영 기능에 따라 레이블이 지정되어야 합니다. 제어실에서 빈번한 방송이나 무선 통화를 처리할 때는 외부 구즈넥 마이크를 사용할 수 있습니다.

실시간 통화는 일반적으로 다음 순서를 따릅니다:

1. 디스패처가 콘솔에서 필요한 무선 채널을 선택합니다.

2. 플랫폼이 채널의 현재 활동 상태를 확인하거나 표시합니다.

3. 디스패처가 PTT를 누르면 명령이 IP 네트워크를 통해 게이트웨이로 전송됩니다.

4. 게이트웨이가 연결된 VHF 무전기를 키잉하고 디스패처의 오디오를 송신 입력으로 전달합니다.

5. PTT가 해제되면 무전기는 수신 모드로 돌아가고 현장 응답이 디스패치 위치에서 재생됩니다.

PTT 타이밍이 중요합니다. 무선 송신기가 완전히 키잉되기 전에 음성이 시작되면 첫 음절이 손실될 수 있습니다. 잘 설계된 시스템은 적절한 송신 리드인을 적용하고 원격 음성이 무선 입력을 과도하게 구동하지 않으면서 선명하도록 오디오 레벨을 조정합니다.

여러 디스패처가 동일한 채널에 액세스할 수 있는 경우 콘솔 절차도 똑같이 중요합니다. 운영자는 리소스를 사용할 수 있는지 확인하고, 송신 전에 청취하고, 현재 PTT를 보유한 위치를 식별할 수 있어야 합니다. 채널 이름과 바로가기 키는 기본 및 백업 콘솔 전반에 걸쳐 일관성을 유지해야 합니다. 이러한 작은 인터페이스 결정은 우발적인 이중 송신을 줄이고 대체 운영자가 기본 게이트웨이 구성을 배우지 않고도 무선 경로를 올바르게 사용하는 데 도움이 됩니다.

기존 항만 시스템과의 통합

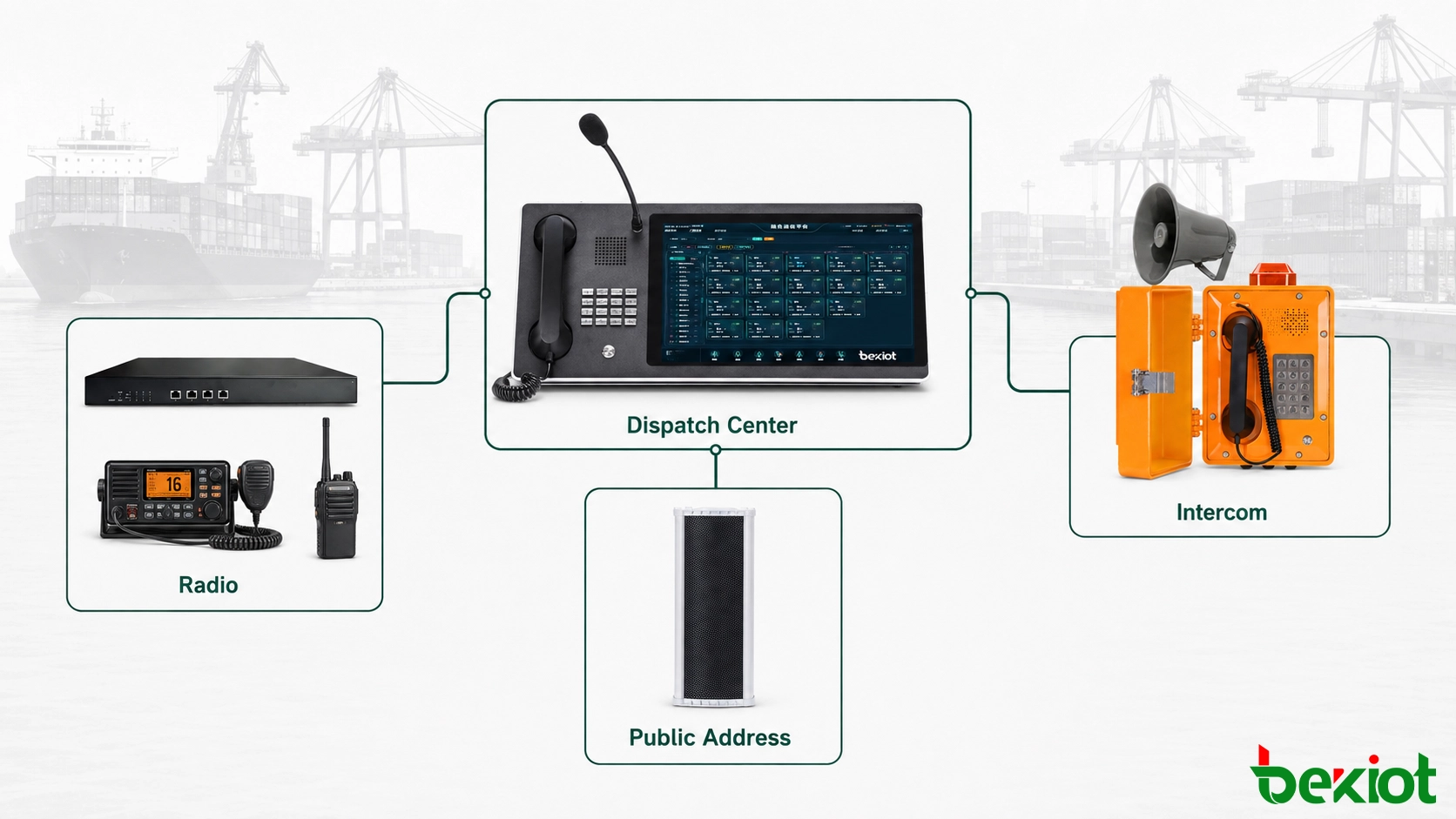

게이트웨이의 주요 가치는 무선 확장에 국한되지 않습니다. 많은 항만은 이미 산업용 인터콤 스테이션, IP 혼, 페이징 엔드포인트 및 제어실 전화에 서비스를 제공하는 IP 디스패치 시스템을 운영하고 있습니다. 해당 환경에 무선 채널을 추가하면 운영자에게 여러 개별 통신 경로에 대한 단일 인터페이스가 제공됩니다.

예를 들어, 디스패처는 선박이 사용하는 VHF 채널을 호출하고, 산업용 인터콤을 통해 유지보수 작업자와 통화하고, 데스크를 변경하지 않고 비상시 운영 메시지를 하역 구역에 방송할 수 있습니다. 시스템은 동일한 물리적 미디어를 공유할 필요가 없으며, 디스패치 계층에서 제어된 통합만 필요합니다.

통합 인터페이스는 또한 운영자가 이벤트의 컨텍스트를 추적하는 데 도움이 됩니다. 장비 알람 또는 카메라 알림이 문제 영역을 식별하면, 디스패처는 해당 영역을 담당하는 무선 그룹을 선택하고, 가까운 인터콤 지점에 연락하고, 작업을 중단해야 하는 경우 표적 방송을 발행할 수 있습니다. 통신은 장치 수준에서 분리된 상태를 유지하지만, 이름, 권한 및 운영 상태는 함께 표시됩니다. 이렇게 하면 채널 선택 오류가 줄어들고 관련 없는 영역에 메시지가 방송되는 것을 방지합니다.

이 설계는 이전 투자도 보존합니다. VHF 무전기, 안테나 시스템, 내부 LAN 및 디스패치 플랫폼이 이미 서비스 가능한 경우, 프로젝트는 완전한 통신 교체가 필요하지 않습니다. 게이트웨이는 무선 도메인과 IP 도메인 간의 경계에 추가됩니다. 그런 다음 실제 수요에 따라 확장할 수 있습니다. 두 번째 운영 채널을 별도로 통합할 수 있으며, 관련 없는 채널은 변경되지 않습니다.

통합은 여전히 운영 경계를 존중해야 합니다. 일상적인 페이징, 개인 전화 통화 및 해상 무선 트래픽은 서로 다른 사용자와 권한을 가집니다. 디스패치 플랫폼은 각 리소스를 명확하게 식별하고 역할별로 액세스를 제한하여 권한이 있는 위치만 무선 채널에서 송신할 수 있도록 해야 합니다.

일상 운영을 위한 배포 엔지니어링

아키텍처는 간단하지만 안정적인 운영은 설치 전에 확인해야 할 여러 세부 사항에 따라 달라집니다.

무전기 및 제어 호환성

게이트웨이는 무전기가 제공하는 수신 오디오, 송신 오디오 및 PTT 제어 연결과 일치해야 합니다. 일부 무전기는 전용 액세서리 인터페이스를 제공하는 반면, 다른 무전기는 승인된 인터페이스 케이블 또는 절연 회로가 필요합니다. 호환성은 무전기 커넥터만으로 추정하지 말고 인터페이스 문서와 벤치 테스트를 통해 확인해야 합니다.

네트워크 품질

무선 대화는 짧고 상호 작용적이므로 안정적인 지연 시간과 낮은 패킷 손실이 원시 대역폭보다 더 중요합니다. 음성 트래픽은 적절한 서비스 품질 정책이 있는 관리 경로를 사용해야 합니다. 원격 센터가 공용 또는 공유 네트워크를 통해 연결되는 경우, 음성 서비스를 인터넷에 직접 노출시키기보다는 보안 사설 연결이 바람직합니다.

오디오 레벨 및 PTT 튜닝

수신 및 송신 게인은 실제 무선 트래픽을 사용하여 조정되어야 합니다. 과도한 게인은 왜곡과 잡음을 생성하고, 불충분한 게인은 디스패처를 이해하기 어렵게 만듭니다. PTT 활성화, 해제 타이밍 및 사용 중 채널 동작은 원격 콘솔이 로컬 무선 네트워크의 운영 규율을 따르도록 함께 조정되어야 합니다.

모니터링 및 페일오버

제어실은 침묵 채널과 게이트웨이 장애, 무전기 연결 끊김 또는 네트워크 경로 사용 불가를 구분할 수 있어야 합니다. 장치 연결 가능성, 등록 상태 및 인터페이스 알람은 기술 직원이나 디스패치 플랫폼에 표시될 수 있습니다. IP 링크 또는 원격 제어 센터를 사용할 수 없는 경우 필수 운영을 위해 로컬 무선 위치를 유지해야 합니다.

전원 및 장비실 조건

무전기와 게이트웨이는 항만의 연속성 요구 사항에 적합한 안정적인 전원에 설치되어야 합니다. 백업 전원은 이더넷 스위치, 네트워크 업링크 및 필요한 디스패치 서버가 동일한 통신 체인의 일부로 보호되는 경우에만 유용합니다. 장비실은 또한 적절한 접지, 환기 및 무선 주파수 케이블과 네트워크 또는 오디오 배선 간의 분리를 제공해야 합니다. 명확한 케이블 라벨과 접근 가능한 테스트 포인트는 특히 여러 무전기와 안테나가 동일한 랙이나 기술실을 공유할 때 이후 유지보수를 더 안전하게 만듭니다.

실제 운영 조건에서의 시운전

최종 테스트는 서비스에 계획된 실제 무전기, 안테나, 네트워크 경로 및 운영자 콘솔을 사용해야 합니다. 테스트 통화는 선박 측 위치, 부두, 컨테이너 적재물 뒤 및 이전에 적용 범위가 약했던 유지보수 구역에서 이루어져야 합니다. 팀은 양방향 오디오, 각 송신의 시작과 끝, 채널 사용 중 동작, 콘솔 라벨 및 일시적인 네트워크 중단 후 복구를 확인해야 합니다. 결과는 위치 및 채널별로 기록되어 인계 후 무선 적용 범위 문제가 게이트웨이 결함으로 오인되지 않도록 해야 합니다.

이러한 세부 사항이 해결되면 솔루션은 기존 무선 적용 범위를 원격 운영 환경으로 확장하는 제어된 방법을 제공합니다. 디스패치 직원이 부두로 이동할 필요성을 줄이고, 의사 결정자와 현장 팀 간의 통신 경로를 단축하며, 무선, 인터콤 및 페이징 리소스를 하나의 운영 보기로 통합합니다. 가장 중요한 것은 선박이나 항만 근로자에게 일상 업무에서 이미 사용하는 무전기를 포기하도록 강요하지 않고 이 결과를 달성한다는 것입니다.
