SIP 비디오 도어 전화 스냅샷 기능 가이드: 트리거 이벤트(통화/링/응답/잠금 해제), HTTP/FTP/TFTP에 업로드, 설정 단계, Bi30 시리즈 문제 해결.
이 문서는 SIP 비디오 도어폰 및 인터콤의 스냅샷 기능에 대해 설명합니다. 스냅샷 기능은 이벤트에 의해 장치가 트리거될 때 카메라 이미지를 캡처하고 지정된 서버에 이미지를 업로드합니다. 지원 서버: HTTP/HTTPS, FTP, TFTP. 지원 트리거: 통화, 호출, 응답, 잠금 해제 등.
비디오 도어폰: Bi30, Bi31S, Bi32V, Bi33V
비디오 인터콤: BK-DAB-PA2 + PA KIT 카메라, BK-DAB-PA2S + PA2 KIT 카메라, BHP-SOS10, BHP-SOS10V, BHP-SOS16, BHP-SOS16V, BHP-SOS18

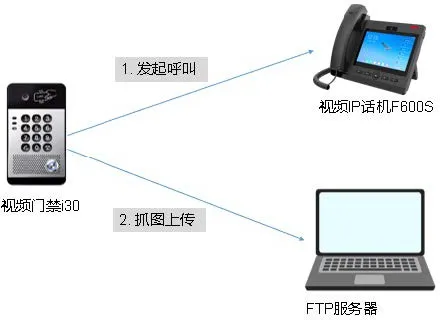

스냅샷 기능은 미리 정의된 트리거에 따라 이미지를 캡처하고 서버에 업로드하여 저장합니다. 두 가지 핵심 부분으로 구성됩니다:
스냅샷 트리거: 발신, 수신 호출, 통화 응답, 입력 트리거(인터콤), 출력 트리거(인터콤), 도어 잠금 해제(도어폰)
이미지 업로드: HTTPS, HTTP, FTP, TFTP 서버 지원
이벤트 이미지를 저장해야 하는 장면에 적합합니다(예: 엘리베이터에 들어가는 전기 자전거 모니터링).

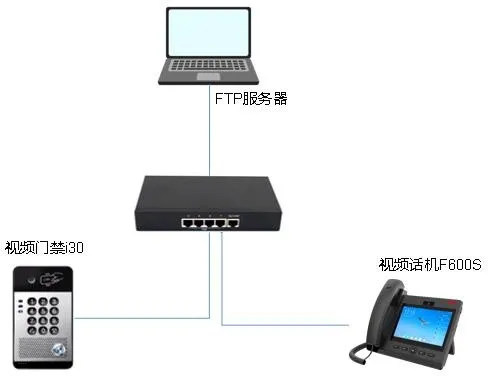

Bi30 비디오 도어폰 1대 + BF600S 비디오 전화 1대를 준비하고 유효한 IP 주소로 스위치에 연결합니다.
서버 소프트웨어가 설치된 구성 PC를 준비하고 장치와 동일한 LAN에 연결합니다.
Bi30 비디오 도어폰을 예로 들어 설명합니다:
스냅샷 기능을 사용하려면 서버와 도어폰을 설정해야 합니다. 이 가이드는 Bi30 + WFTPD(FTP 서버)를 예로 사용합니다.
WFTPD를 다운로드합니다(설치 불필요).

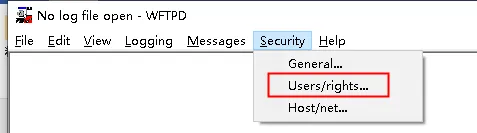

소프트웨어 열기 → Security – User/Rights 클릭

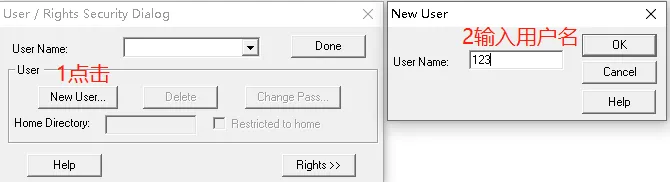

New User 클릭 → 사용자 이름 입력(예: 123) → OK
비밀번호 입력(예: 123) → OK

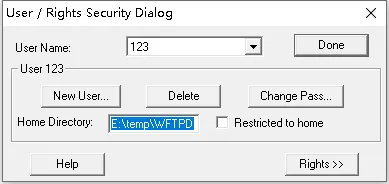

FTP 루트 디렉토리 설정(예: E:\temp\WFTPD) → Home Directory에 붙여넣기

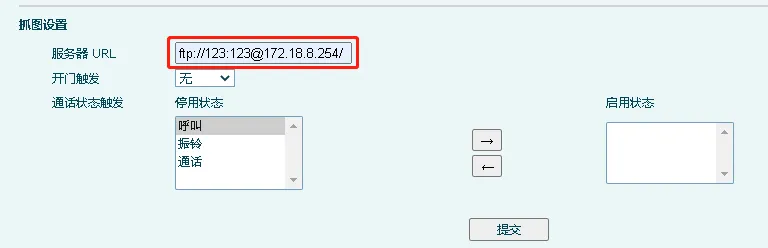

장치의 WEB 인터페이스에 로그인하여 스냅샷 트리거 및 업로드 URL을 설정합니다.
URL 형식 예시:ftp://123:123@172.18.8.254/
- ftp: 프로토콜 유형
- 123:123: 사용자 이름:비밀번호
- 172.18.8.254: 서버 IP
- /: 루트 디렉토리에 저장; 하위 폴더는 /snap/ 사용

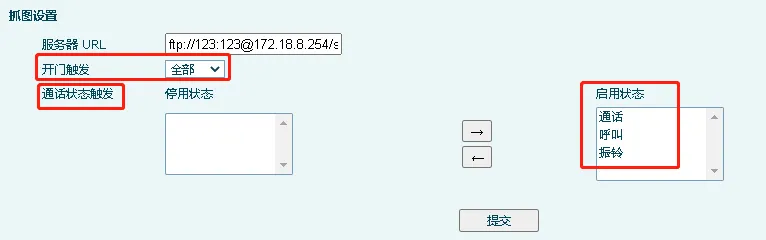

트리거 조건 설정(도어폰):
활성화된 모든 트리거는 이미지를 캡처하고 업로드합니다(예: 도어 잠금 해제).

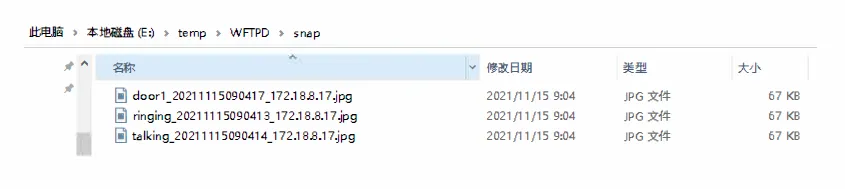

스냅샷 파일 이름 지정: 이벤트 + 타임스탬프
서버에 이미지가 저장되지 않은 경우 다음을 확인하십시오:
네트워크: 장치가 서버에 도달할 수 있는지 확인
서버 구성: 사용자 이름/비밀번호 및 쓰기 권한 확인; 다른 도구로 업로드 테스트
기타 문제: 기술 지원에 문의
