산업용 전화 오디오 자체 테스트 기능 가이드: 스피커/마이크에 대한 에코 테스트, 4가지 테스트 방법(활성 URI/HTTP API/시간 계획/SIP 메시지), 문제 해결.
이 문서는 산업용 인터콤 및 도어폰 장치의 오디오 자가 테스트, 즉 에코 자가 테스트 기능을 설명합니다. 이 기능은 스피커를 통해 오디오를 재생하고 마이크로 이를 수음하여 스피커와 마이크를 테스트하며, 오디오 구성 요소의 원격 진단을 가능하게 합니다.
BHP-SOS12, BHP-SOS11, BHP-SOS16V, BHP-SOS18, Bi20S, Bi30, Bi32V, Bi33V, BHP-SOS10V, BK-DAB-PA3, BK-DAB-PA2S
장치는 스피커를 통해 테스트 톤을 재생한 다음 마이크를 통해 녹음합니다. 수신된 오디오 비율을 측정합니다: - 임계값 이상 = 테스트 성공 - 임계값 미만 = 테스트 실패

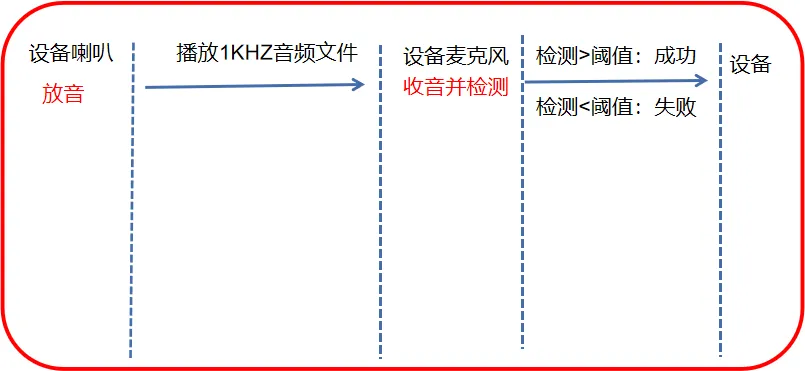

그림 1 오디오 자가 테스트 구성도
원격 장비 점검에 사용되며, 특히 방송 오디오가 없거나 중단되는 경우에 적합합니다. 현장 유지보수 비용을 줄이고 효율성을 향상시킵니다.

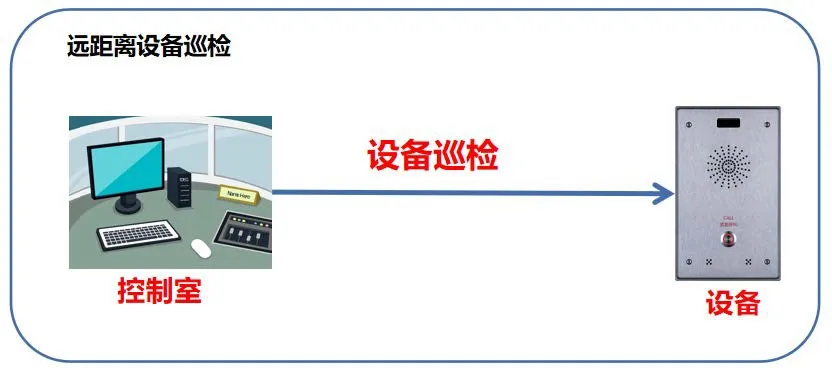

그림 2 오디오 자가 테스트 장면
산업용 인터콤 1대, 예: BHP-SOS12, PoE 스위치, Keneng 서버
동일한 LAN에 연결된 구성 PC

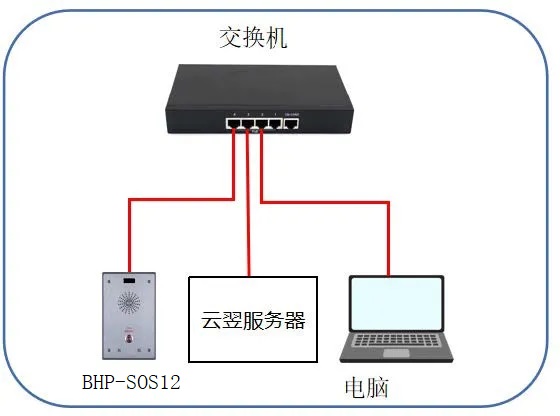

그림 3 장치 및 PC 연결도
에코 자가 테스트에는 네 가지 방법을 사용할 수 있습니다:
원격 콘솔에서 HTTP GET 요청으로 트리거합니다.
형식: http://device-ip/cgi-bin/ConfigManApp.com?key=ECHO_TEST
결과:
- 성공: 스피커와 마이크 정상 작동
- 실패: 스피커/마이크 연결 해제 또는 고장
예시: http://172.18.8.15/cgi-bin/ConfigManApp.com?key=ECHO_TEST
그림 4 Active URI 오디오 자가 테스트
타사 연동을 위한 XML 기반 API입니다.
요청 URL: http://device-ip/xmlservice (POST)
요청 XML:
URI="cmd:echo_test"
응답 XML:
URI="cmd:echo_test" 0

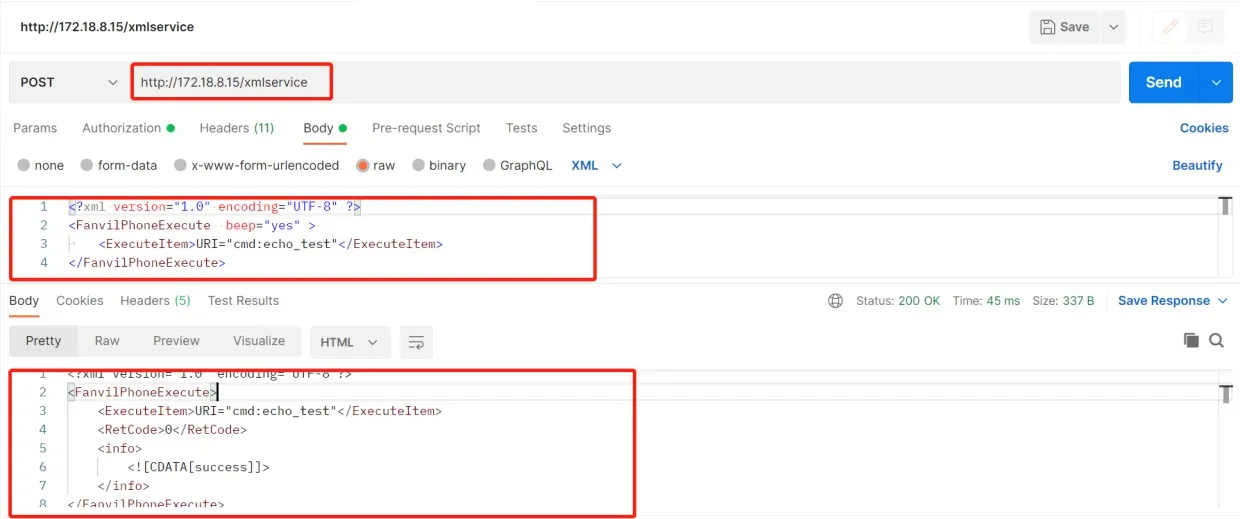

그림 5 HTTP API 오디오 자가 테스트
자동 자가 테스트를 예약하고 Action URL을 통해 결과를 보고합니다.
Web UI에 로그인 → Intercom → Time Plan → Time Plan Rule
Action Type: Audio Self-Test
실행 시간 설정

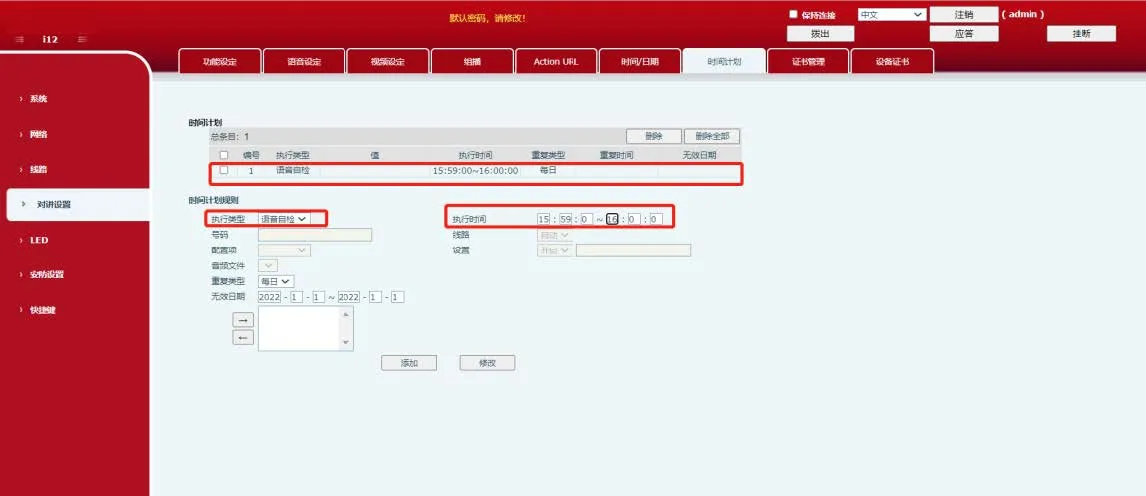

그림 6 시간 계획 오디오 자가 테스트
공용 네트워크 환경에서 SIP 서버를 통해 자가 테스트를 실행합니다.
장치가 서버에 SIP 계정을 등록합니다
Keneng 서버에서 자가 테스트 작업을 생성합니다
작업 실행: 서버에서 Success/Failure 확인

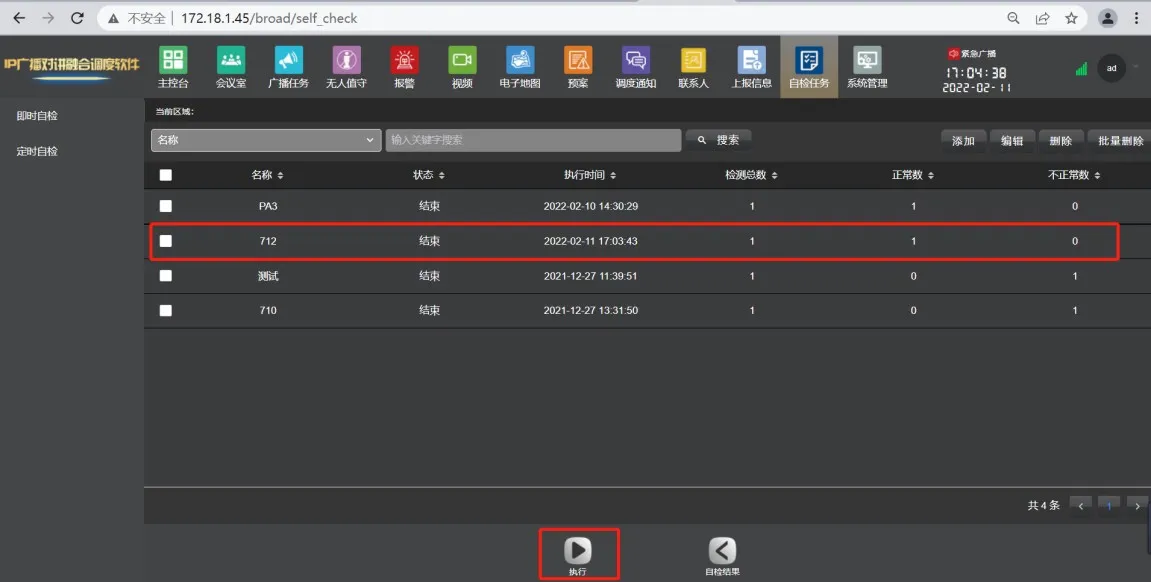

그림 7 SIP 메시지 오디오 자가 테스트
패킷 캡처 확인:
Web UI → System → Tools → Packet Capture → Start
자가 테스트 실행 → 캡처 중지
Wireshark에서 열기 → sip 필터 적용
MESSAGE 본문 확인: Success / Fail

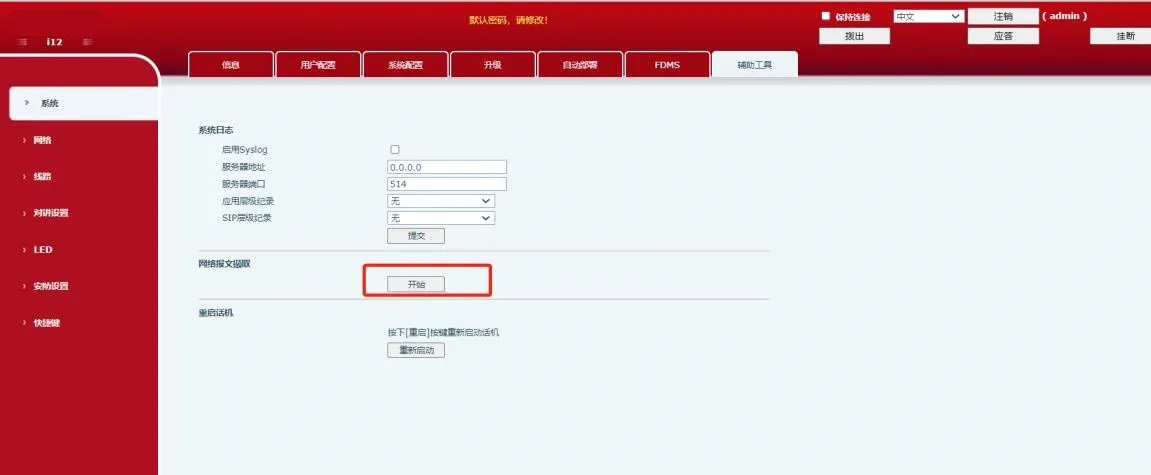

그림 8 장치 패킷 캡처

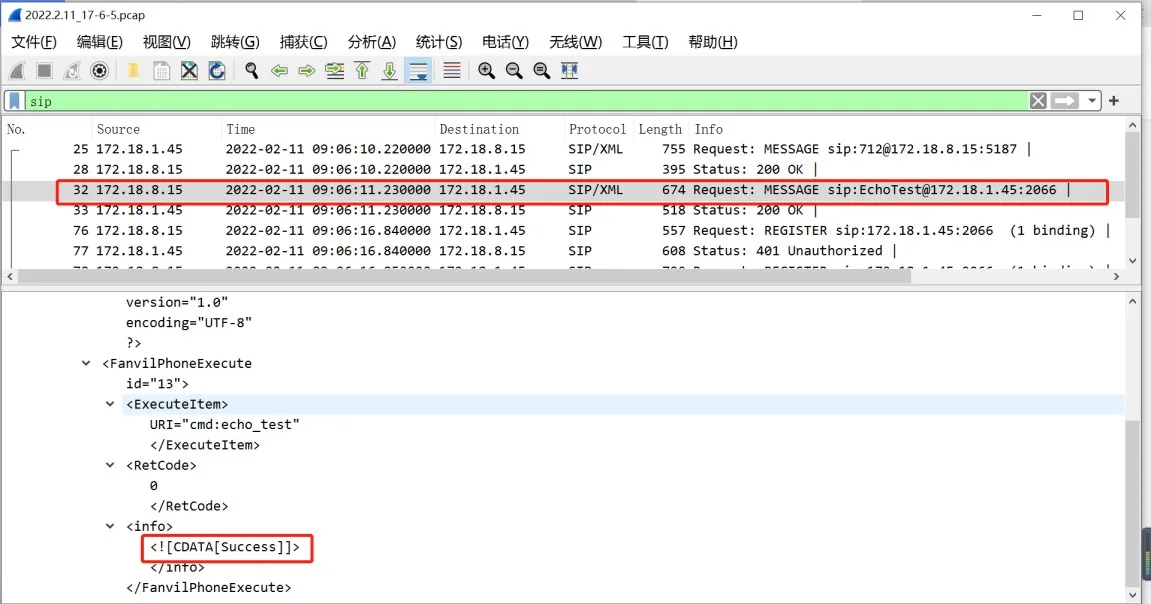

그림 9 패킷 캡처로 결과 확인
연결 확인
스피커 연결 해제 = 테스트 실패
마이크 연결 해제 = 테스트 항상 실패
구성 요소 확인
스피커와 마이크가 손상되지 않았는지 확인
구성 요소가 정상인데도 테스트가 실패하면 지원팀에 문의
환경 확인
테스트는 1KHz 톤을 사용합니다
주변 1KHz 소음은 거짓 성공을 유발할 수 있습니다
조용한 환경에서 테스트하십시오
