이 가이드에서는 BHP-SOS 시리즈 인터콤 장치의 입력 포트에 연결된 외부 버튼을 사용하여 스피드 다이얼을 설정하는 방법에 대해 자세히 설명합니다. 지원되는 모델, 배선 연결 및 바로 가기 및 입력 포트 바인딩을 위한 단계별 웹 구성을 다룹니다.
인터콤 장치의 내장 버튼이 부족하거나 특수 기능이 필요한 경우, 외부 버튼을 사용하여 기능을 확장할 수 있습니다. 본 문서는 인터콤 장치에 외부 버튼을 연결하여 스피드 다이얼 기능을 구현하는 방법을 상세히 설명합니다.
BHP-SOS10、BHP-SOS10V、BHP-SOS10D、BHP-SOS11、BHP-SOS11V、BHP-SOS16V。
① 당사 BHP-SOS10 시리즈 장치 1대(BHP-SOS10 예시), PoE 스위치 1대(또는 DC 전원). 장치를 스위치에 연결하십시오.
② 디버깅 컴퓨터 1대를 동일한 스위치에 연결하여 컴퓨터와 장치 간 네트워크 연결을 확인하십시오.

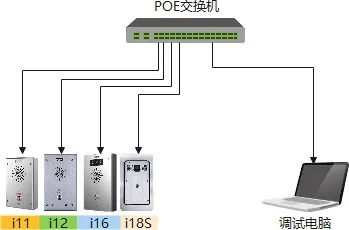

BHP-SOS10을 스위치에 연결하고, 컴퓨터도 동일한 스위치에 연결하여 컴퓨터와 장치 간 네트워크 통신이 정상적으로 이루어지도록 하십시오. 연결도는 그림 1과 같습니다.
그림 1 장치 및 컴퓨터 연결도
입력 포트를 통해 스피드 다이얼을 구현하려면 입력 포트에 버튼을 연결하고 장치 웹 인터페이스에서 설정해야 합니다. 본 섹션에서는 설정 방법을 상세히 설명합니다.

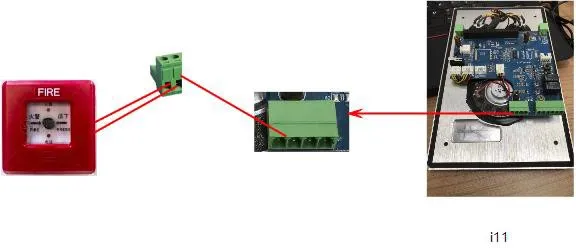

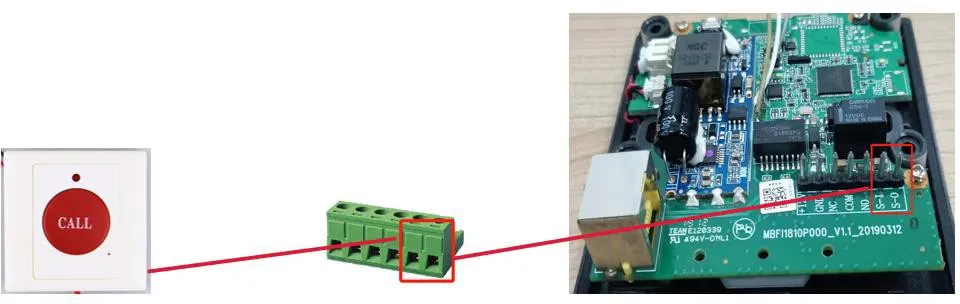

외부 버튼 연결：장치의 입력 포트 단자대를 사용하여 버튼을 해당 입력 포트 단자에 연결합니다. 그림 2와 같습니다(i10 예시)：
그림 2 외부 버튼 연결도
버튼 연결 완료 후, 장치 웹 인터페이스에서 설정을 진행해야 합니다. 상세한 설정 단계는 다음과 같습니다：
(1) 장치 로그인：브라우저에 장치 IP 주소를 입력하고 사용자 이름과 비밀번호를 입력하여 로그인하십시오(기본 사용자 이름과 비밀번호는 모두 admin)；

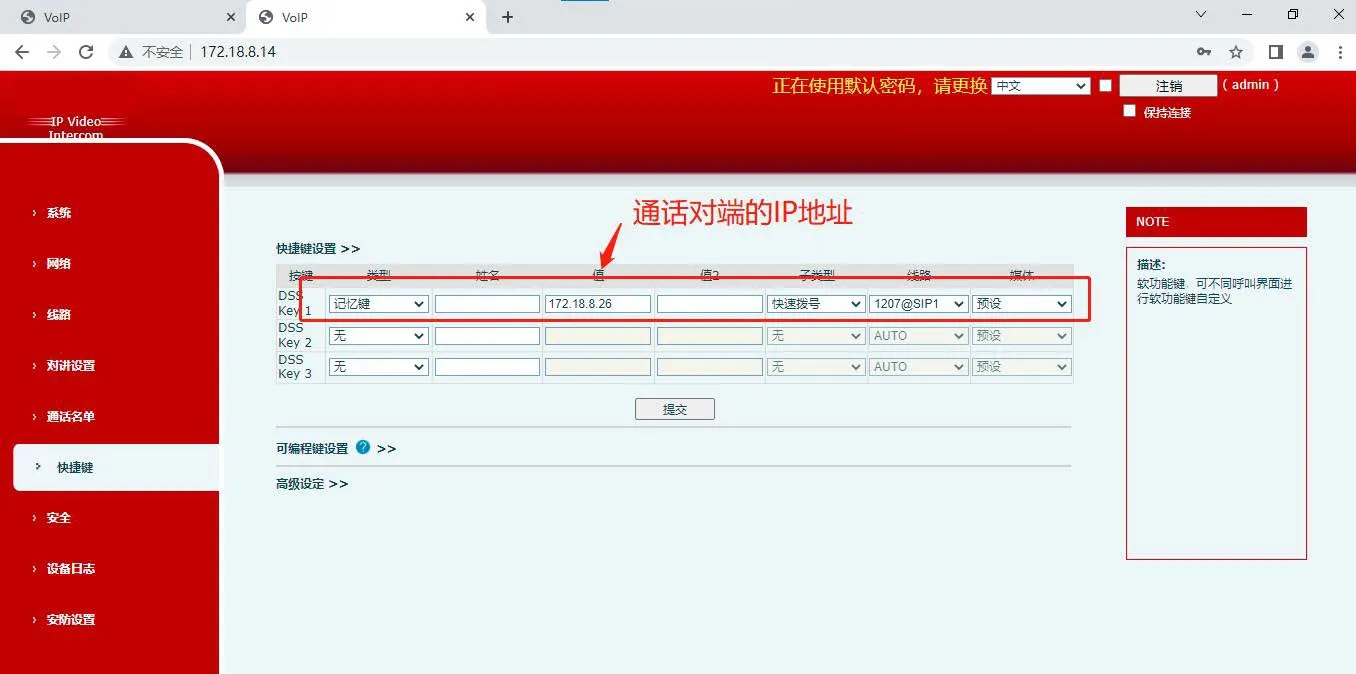

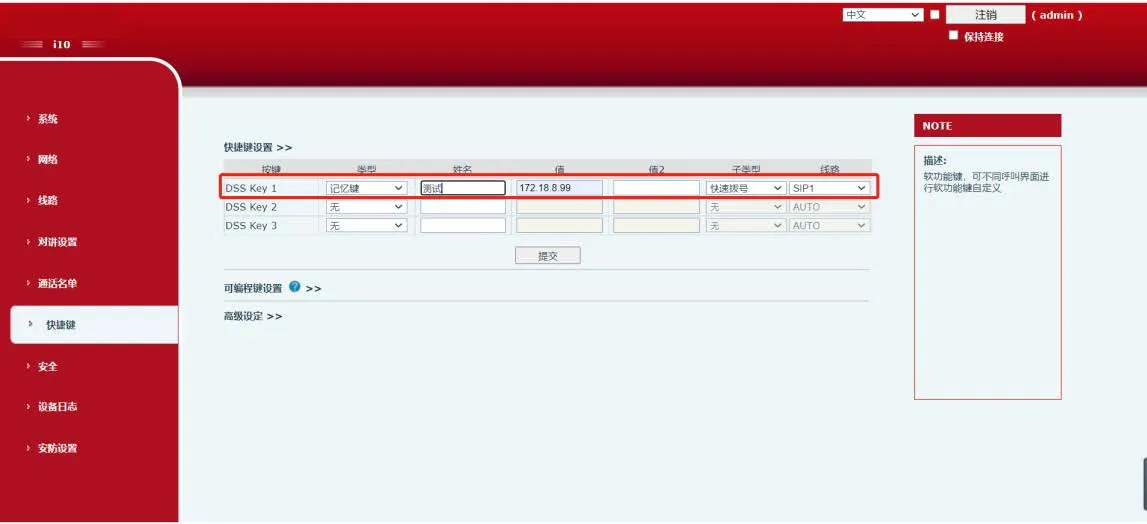

(2) 로그인 후, 바로가기 -- 바로가기 설정으로 이동하여 그림 3과 같이 설정하십시오；
① 유형：메모리 키 선택；
② 이름：사용자 지정；
③ 값：상대방 IP 주소 또는 SIP 계정 입력(여기서는 IP 주소 예시)；
④ 하위 유형：스피드 다이얼 선택；
그림 3 바로가기 설정도

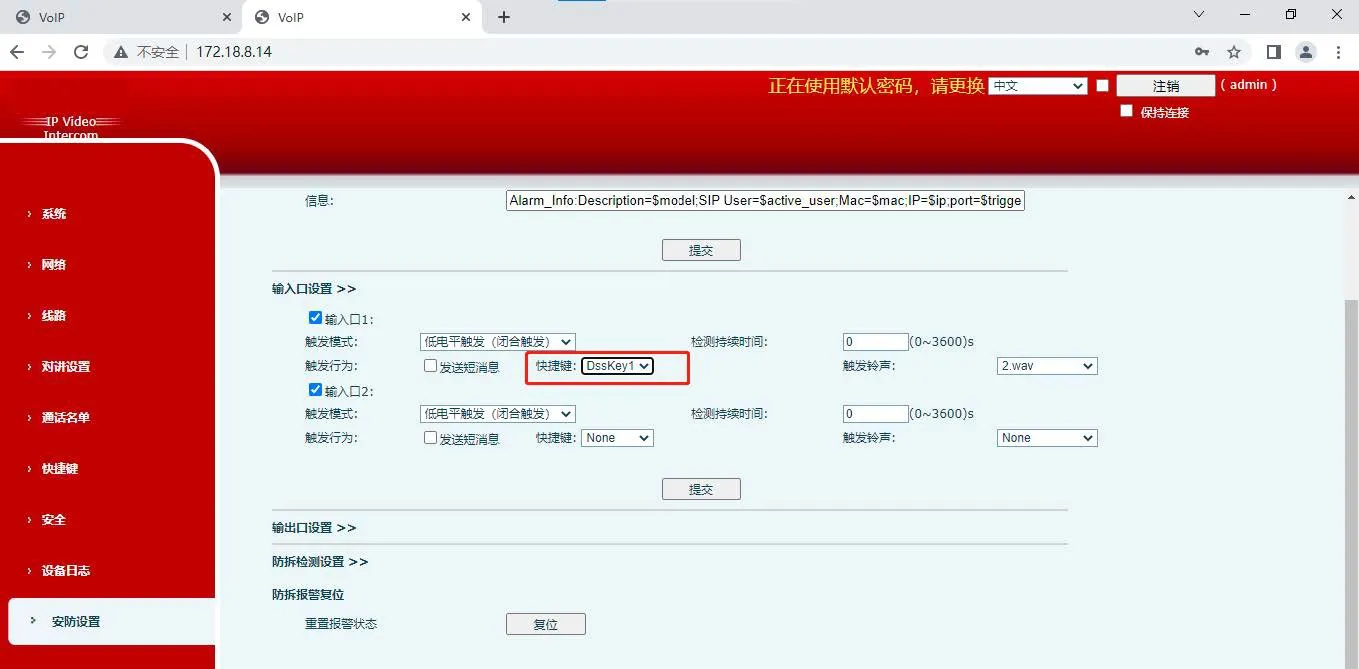

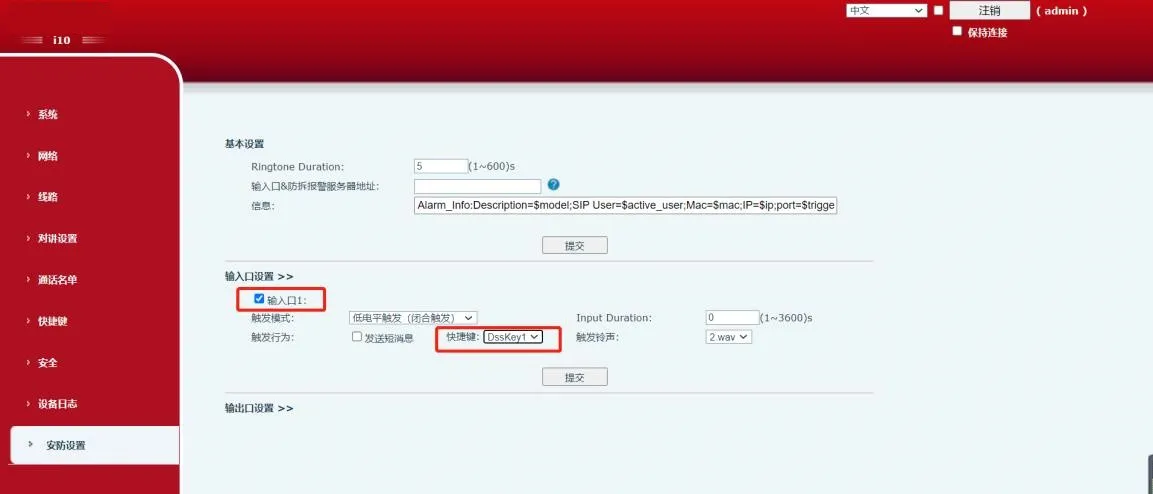

(3) 바로가기 설정 완료 후, 장치의 보안 설정 -- 입력 포트 설정으로 이동하여 입력 1을 체크하고, 바로가기 드롭다운 메뉴에서 설정된 DssKey1을 선택하십시오. 설정 완료 후 스피드 다이얼 기능이 활성화됩니다. 그림 4와 같습니다.
그림 4 입력 포트 설정도
