이 가이드에서는 완전한 배선 및 웹 UI 설정이 있는 오디오 출력/라인 아웃 및 릴레이 트리거 모드를 사용하여 산업용 SIP 인터콤의 외부 앰프 오디오 출력을 제어하는 방법을 설명합니다.
산업용 장치가 외부 앰프에 연결된 경우 애플리케이션 시나리오에 따라 앰프로 오디오를 출력할지 여부를 제어할 수 있습니다. 일반 통화 중에는 앰프를 OFF하고 내장 스피커만 사용해야 합니다. 방송 또는 긴급 공지 중에는 앰프를 활성화해야 합니다. 이 문서에서는 다양한 장치 모델에 대한 두 가지 제어 방법을 설명합니다.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① 지원되는 장치 하나(예: BHP‑SOS16V), PoE 스위치 하나(또는 DC 전원), 앰프 하나, 스피커 하나. 앰프를 장치에 연결하고 스피커를 앰프에 연결합니다. 장치를 스위치에 연결합니다.
② 동일한 스위치에 연결된 디버깅 컴퓨터 하나. 네트워크 연결을 보장합니다.
BHP‑SOS16V와 컴퓨터를 동일한 스위치에 연결합니다. 연결 다이어그램은 그림 1에 나와 있습니다.

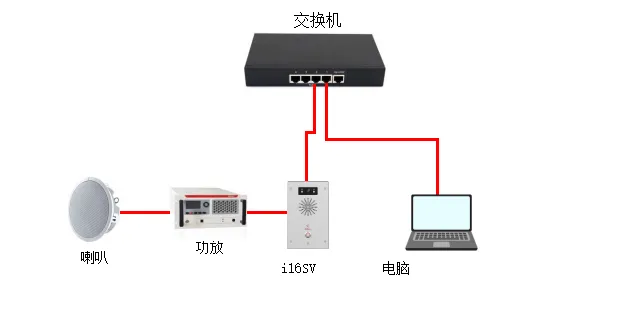

그림 1 장치 및 컴퓨터 연결 다이어그램
앰프 출력은 Audio Out 인터페이스를 활성화하거나 릴레이를 사용하여 앰프 전원을 전환함으로써 제어할 수 있습니다. 두 방법 모두 아래에 설명되어 있습니다.
이 방법은 다음에 적용됩니다: BHP‑SOS10 시리즈, BHP‑SOS11 시리즈, BHP‑SOS16 시리즈, BK‑ROIP‑PA2, PA2S, PA3.
참고: BK‑ROIP‑PA2/PA2S는 Headset 인터페이스를 사용하고, PA3는 Line Out을 사용합니다. i10/i11 시리즈는 사용자 정의 2핀 MX1.25 배선이 필요합니다.
Web UI를 통해 구성:
(1) Web UI에 로그인합니다(기본 사용자 이름/비밀번호: admin).
(2) 인터폰 설정 → 미디어 설정 → 미디어 설정으로 이동합니다.
외부 스피커 활성화를 핸즈프리 및 라인 출력으로 설정합니다.
라인 출력 트리거 상태를 인터폰 수신자로 설정합니다.
매개변수 설명:
핸즈프리 및 라인 출력: 핸즈프리 오디오와 라인 출력 오디오를 모두 활성화합니다.
라인 출력 트리거 상태:
벨소리: 벨소리 중 트리거
발신자(통화 중): 발신 시 트리거
SIP 수신자(통화 중): SIP 수신 시 트리거
멀티캐스트 수신자: 멀티캐스트 수신 시 트리거
인터폰 수신자: 인터폰 수신 시 트리거

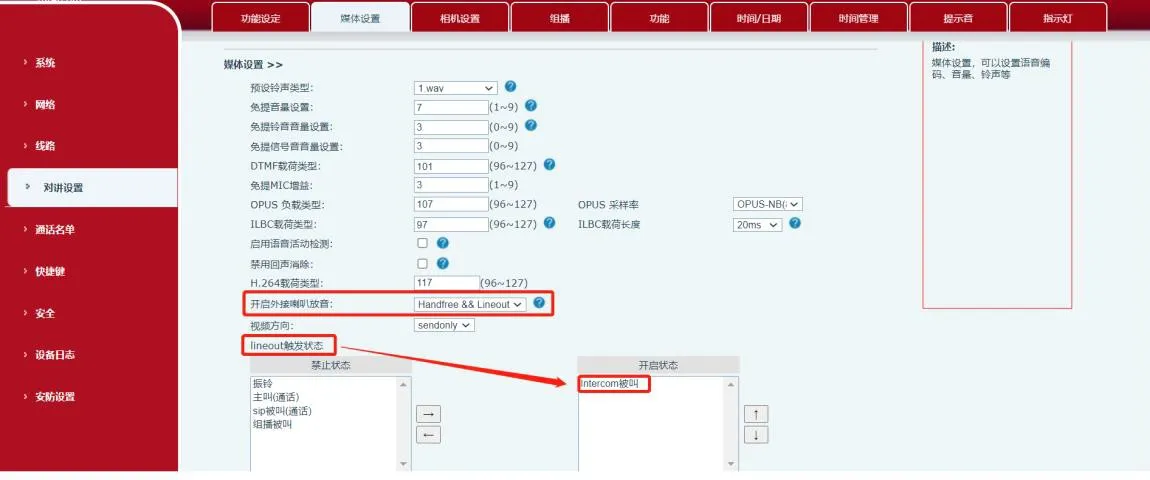

그림 2 Audio Out 제어 다이어그램
이 방법은 BHP‑SOS12를 포함한 나열된 모든 모델에 적용됩니다. (1) 출력 포트 사양
| 모델 | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| 출력 포트 수 | 2 | 2 | 1 | 1 |
| 정격 | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) 앰프 배선(건식 접점 예)
① BHP‑SOS16V 외부 전원 모드의 경우: JP1의 핀 2‑3을 연결하고 핀 1과 4는 연결하지 않습니다. 그림 3에 나와 있습니다.

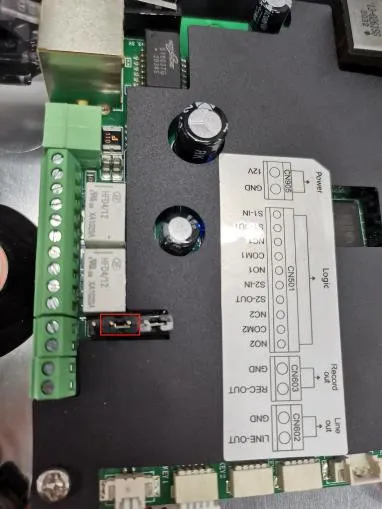

그림 3 점퍼 연결 다이어그램
② 배선:
- 전원 양극 → 앰프 양극
- 전원 음극 → 장치 COM
- 앰프 음극 → 장치 NC

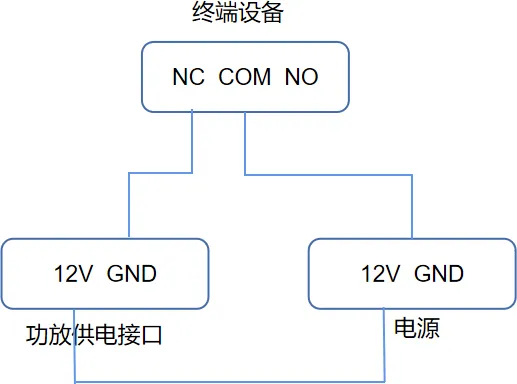

그림 4 앰프 배선 다이어그램
③ 오디오 배선:
- 앰프 왼쪽 오디오 → 장치 Audio Out +
- 앰프 GND → 장치 GND

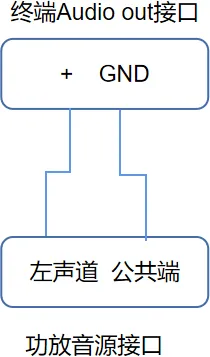

그림 5 오디오 입력 배선
(3) 출력 포트 구성
① 보안 설정 → 출력 포트 설정으로 이동합니다.
② 출력 포트 1(또는 2)을 체크합니다.
③ 통화 상태로 트리거를 체크하고 인터폰 수신자를 활성화합니다.

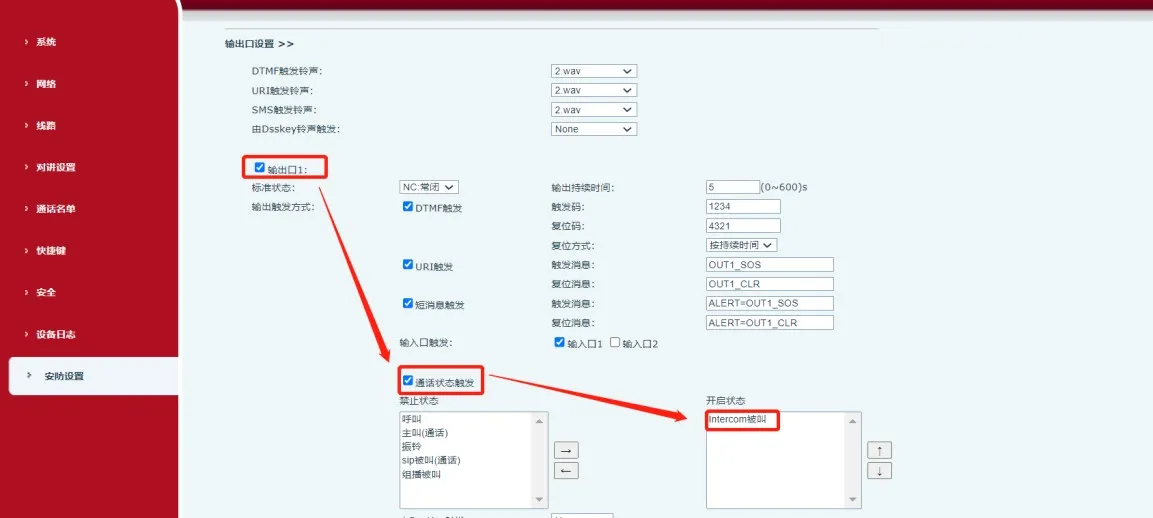

그림 6 출력 포트 구성
장치가 인터폰 수신자 이벤트를 수신하면 COM과 NC가 닫혀 앰프가 켜집니다.
