이 가이드에서는 완전한 배선 및 웹 UI 설정이 있는 오디오 출력/라인 아웃 및 릴레이 트리거 모드를 사용하여 산업용 SIP 인터콤의 외부 앰프 오디오 출력을 제어하는 방법을 설명합니다.
산업용 기기를 외부 앰프에 연결한 후, 사용 시나리오에 따라 앰프로 오디오를 출력할지 여부를 제어할 수 있습니다. 일반 통화 시에는 앰프를 끄고 내장 스피커만 사용하며, 방송 또는 비상 알림 시에는 앰프를 반드시 작동해야 합니다. 본 문서는 기기 모델에 따른 두 가지 제어 방법을 설명합니다.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① 지원 기기 1대(예: BHP‑SOS16V), PoE 스위치(또는 DC 전원 공급기), 앰프 1대, 스피커 1개. 앰프를 기기에, 스피커를 앰프에, 기기를 스위치에 연결합니다.
② 디버깅용 컴퓨터 1대를 동일한 스위치에 연결하여 네트워크 연결을 확인합니다.

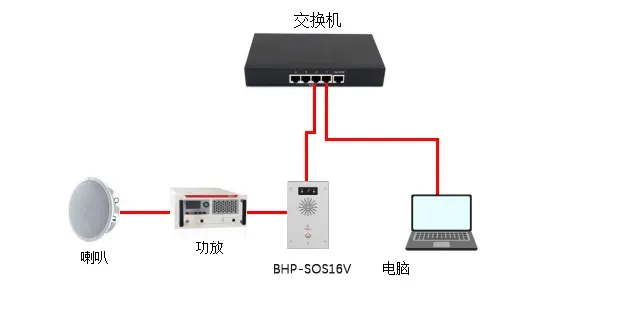

BHP‑SOS16V와 컴퓨터를 동일한 스위치에 연결합니다. 연결 방식은 그림 1과 같습니다.
그림 1 기기 및 컴퓨터 연결도
앰프 출력은 오디오 출력 인터페이스를 활성화하거나 릴레이를 사용해 앰프 전원을 전환하여 제어할 수 있습니다. 두 가지 방법을 아래에 설명합니다.
적용 모델: BHP‑SOS10 시리즈, BHP‑SOS11 시리즈, BHP‑SOS16 시리즈, BK‑ROIP‑PA2, PA2S, PA3.
참고: BK‑ROIP‑PA2/PA2S는 헤드셋 인터페이스를 사용하고, PA3는 라인 아웃을 사용합니다. i10/i11 시리즈는 커스텀 2핀 MX1.25 배선이 필요합니다.

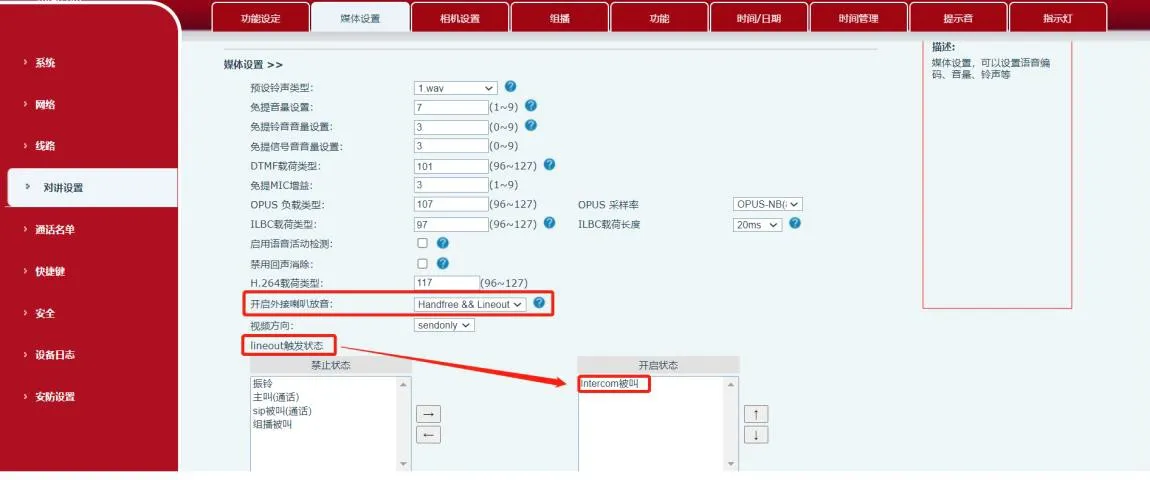

웹 UI 설정:
(1) 웹 UI에 로그인합니다(기본 사용자 이름/비밀번호: admin).
(2) 인터콤 설정 → 미디어 설정 → 미디어 설정으로 이동합니다.
외부 스피커 사용을 핸즈프리&&라인아웃으로 설정합니다.
라인아웃 트리거 상태을 인터콤 피호으로 설정합니다.
매개변수 설명:
핸즈프리&&라인아웃: 핸즈프리와 라인아웃 오디오를 모두 활성화합니다.
라인아웃 트리거 상태:
링잉: 벨소리 울릴 때 트리거
발신(통화 중): 전화 발신 시 트리거
SIP 피호(통화 중): SIP 전화 수신 시 트리거
멀티캐스트 피호: 멀티캐스트 수신 시 트리거
인터콤 피호: 인터콤 호출 수신 시 트리거
그림 2 오디오 출력 제어도
BHP‑SOS12를 포함한 모든 listed 모델에 적용됩니다. (1) 출력 포트 사양
| 모델 | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| 출력 포트 | 2 | 2 | 1 | 1 |
| 정격 | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) 앰프 배선(드라이 컨택트 예시)

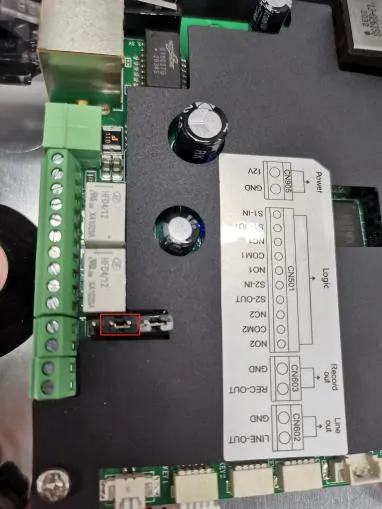

① BHP‑SOS16V 외부 전원 모드: JP1 핀 2‑3을 연결하고 핀 1과 4는 개방합니다. 그림 3을 참고하십시오.
그림 3 점퍼 연결도

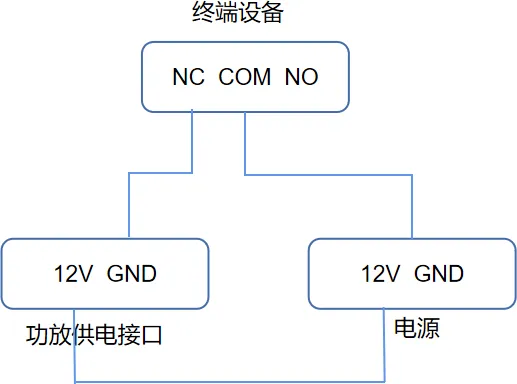

② 전원 배선:
- 전원 양극 → 앰프 양극
- 전원 음극 → 기기 COM
- 앰프 음극 → 기기 NC
그림 4 앰프 배선도

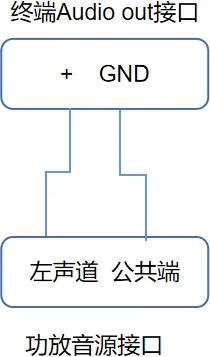

③ 오디오 배선:
- 앰프 왼쪽 오디오 → 기기 오디오 아웃 +
- 앰프 GND → 기기 GND
그림 5 오디오 입력 배선

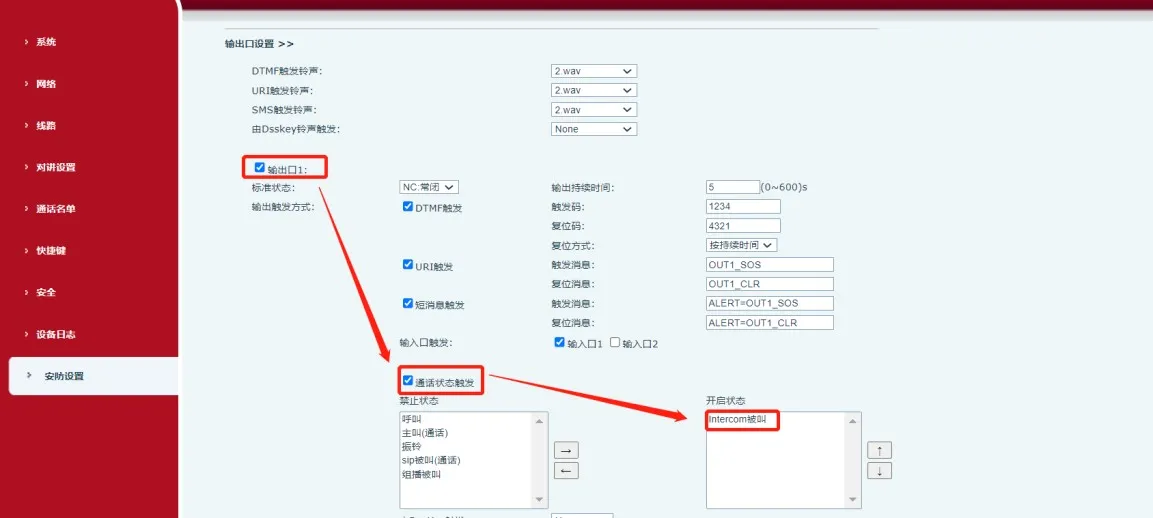

(3) 출력 포트 설정
① 보안 설정 → 출력 포트 설정으로 이동합니다.
② 출력 포트 1(또는 2)에 체크합니다.
③ 통화 상태 트리거에 체크하고 인터콤 피호를 활성화합니다.
그림 6 출력 포트 설정
기기가 인터콤 피호 이벤트를 수신하면 COM과 NC가 닫히며 앰프가 켜집니다.
