JP1 점퍼 설정, 내부 또는 외부 전원 모드, 잠금 배선 및 웹 기반 테스트를 포함하여 Bi20S 및 Bi30 실내 액세스 제어 장치에 전기 잠금을 연결하는 방법에 대해 배우십시오.
본 가이드는 Bi20S, Bi30 실내 출입 통제 장치에 전자 잠금장치를 배선하는 방법을 설명합니다. 정확한 배선 방식은 잠금장치의 기동 전류 및 전원 사양에 따라 결정됩니다.
잠금장치 기동 전류가 12V/500mA 이하일 경우, 출입 통제 장치에서 직접 전원을 공급하며 이를내부 전원 모드라고 합니다. 기동 전류가 12V/500mA 초과 시, 장치는 릴레이 트리거 용도로만 사용하고 잠금장치는 별도 외부 전원을 사용해야 하며 이를외부 전원 모드라고 합니다.
두 가지 모드는JP1 점퍼로 전환합니다. 아래 안내에 따라 적합한 모드를 선택하고 안전하게 배선 작업을 진행하세요.
Bi20S, Bi30
1. Bi20S 실내 출입 통제 장치 1대, 전자 잠금장치 1개, 잠금장치용 전원 어댑터, PoE 스위치(또는 DC 전원 공급기).
2. 잠금장치의 전원 모드를 확인하고 실내기 JP1 설정을 완료합니다.
3. 설정 및 테스트용 컴퓨터 1대, 출입 통제 기기와 동일 네트워크에 연결해야 함.

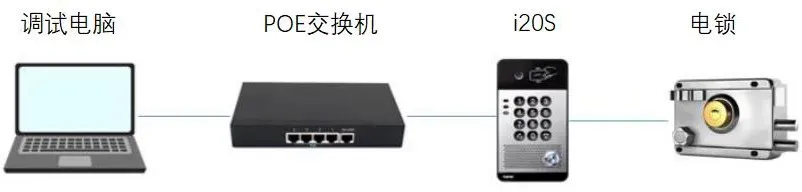

출입 통제 장치를 스위치에 연결한 후 컴퓨터를 동일 스위치에 연결하여 두 기기가 상호 통신하도록 구성합니다. 그림 1 참고.
그림 1
잠금장치 배선 전, 출입 통제 장치 커버를 분리한 후 잠금장치 전원 규격에 맞춰JP1 점퍼를 설정하고 해당 배선 방식을 진행하세요.
드라이버로 고정 나사를 제거한 후 기기 하우징을 엽니다.
잠금장치 사양에 맞춰JP1 점퍼 위치를 조절합니다.
잠금장치 기동 전류가 12V/500mA 이하일 시 실내기 직접 전원 공급이 가능하며 내부 전원 모드입니다.
잠금장치 기동 전류가 12V/500mA 초과 시 실내기는 건식 접점 제어 출력으로만 작동하며 잠금장치는 외부 전원을 사용하는 외부 전원 모드입니다.

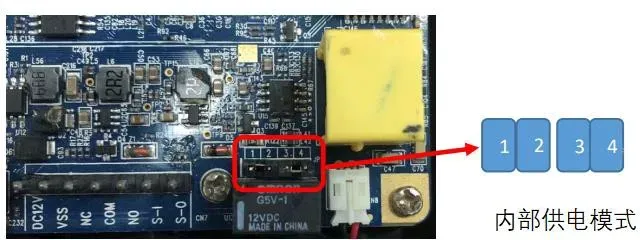

내부 전원 모드 JP1 설정

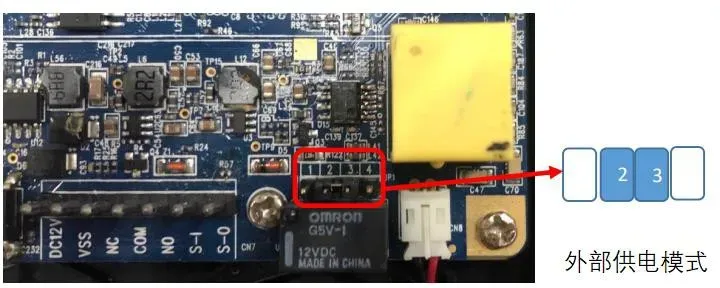

외부 전원 모드 JP1 설정

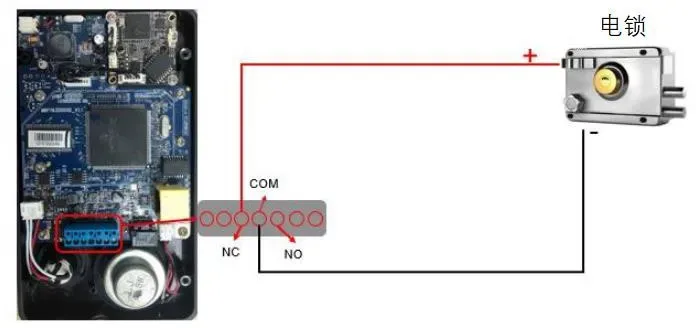

내부 전원 배선
참고：잠금장치 종류(페일세이프(무전원 잠김) / 페일시큐어(통전 잠김))를 확인하세요. 두 종류는 양극 배선 위치가 상이합니다. 페일세이프 잠금은 양극을 NC 연결, 페일시큐어 잠금은 양극을 NO 연결합니다.
경고：내부 전원 모드에서 잠금장치에 별도 외부 전원을 함께 연결하지 마세요. 기기 파손 원인이 됩니다.

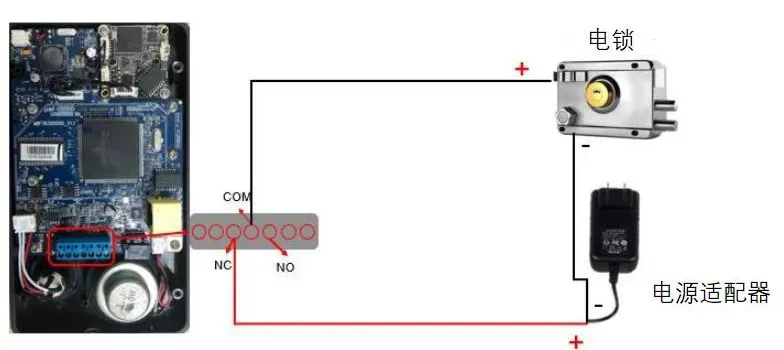

외부 전원 배선
참고 1：잠금장치 유형에 따라 NC 또는 NO 단자를 선택해 배선하세요.
참고 2：출입 통제 기기 릴레이 출력 규격：최대 DC 30V/1A、AC 125V/0.5A。
1. 외부 전원 모드 사용 시, 잠금장치 외부 전원 어댑터를 켜주세요.
2. 설정용 컴퓨터 브라우저를 실행하고 출입 통제 기기 IP 주소를 입력합니다.

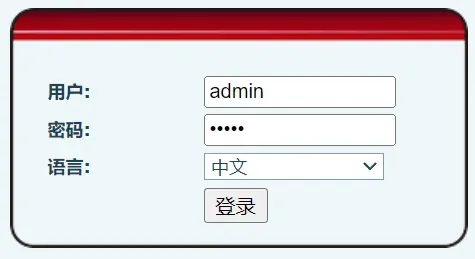

3. 로그인 정보를 입력합니다. 기본 아이디：admin、기본 비밀번호：admin。

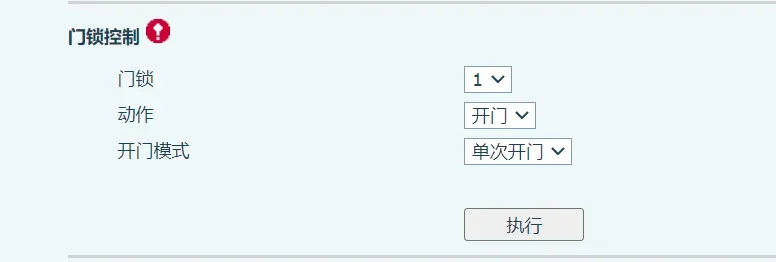

4. 도어 잠금 > 잠금 제어 메뉴에 진입 후 실행 버튼을 클릭하여 잠금 정상 작동 여부를 테스트합니다.
