장치를 사용할 때는 먼저 장치의 IP 주소를 획득해야 합니다. 본 문서에 설명된 방법을 참조하여 장치 IP 주소를 조회할 수 있습니다.
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① BHP-SOS10/BHP-SOS10V/BHP-SOS10D 장치 1대, PoE 스위치 1대(또는 DC 전원). 장치를 스위치에 연결하십시오.
② 디버깅 컴퓨터 1대를 동일한 스위치에 연결하여 컴퓨터와 장치 간 네트워크 연결을 확인하십시오.

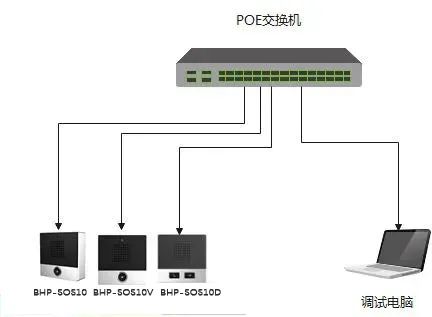

BHP-SOS10/BHP-SOS10V/BHP-SOS10D를 스위치에 연결하고, 컴퓨터도 동일한 스위치에 연결하여 컴퓨터와 장치 간 네트워크 통신이 정상적으로 이루어지도록 하십시오. 연결도는 그림 1과 같습니다.
그림 1
장치의 IP 주소가 동적으로 획득되었거나 잊어버린 경우, 음성 방송 또는 IP 스캔 도구 두 가지 방법으로 조회할 수 있습니다. 아래에 두 가지 방법을 자세히 설명합니다.
장치는 DSS 키를 통해 IP 주소를 방송하여 조회할 수 있습니다. 음성 방송을 사용하여 IP 주소를 조회하는 단계는 다음과 같습니다:
① 장치 연결:그림 1에 따라 BHP-SOS10/BHP-SOS10V/BHP-SOS10D의 WAN 포트를 PoE 스위치에 연결하십시오. 장치가 시작되고 대기 상태가 될 때까지 기다리십시오(전원 켠 후 30초).
② 네트워크 환경에서 IP를 동적으로 획득할 수 있는 경우:그림 2에 표시된 키를 약 5초 동안 길게 누릅니다. 알림음이 들린 후 키를 빠르게 한 번 누르면 장치가 현재 IP 주소를 자동으로 음성으로 알립니다.
③ 네트워크 환경에서 IP를 동적으로 획득할 수 없는 경우:그림 2에 표시된 키를 약 5초 동안 길게 누릅니다. 알림음이 들린 후 키를 빠르게 세 번 누르면 장치가 네트워크 모드를 전환합니다. 전환이 완료되면 장치가 현재 IP 주소를 자동으로 음성으로 알립니다.
그림 2
장치 자체의 음성 방송 외에도 IP 스캔 도구를 사용하여 장치 IP를 조회할 수 있습니다. 아래에 IP 주소 스캔 도구 사용 방법을 설명합니다:
① 공식 웹사이트(fanvil.com)에 접속하여 IP 주소 스캔 도구를 다운로드하고 컴퓨터에 설치하십시오.

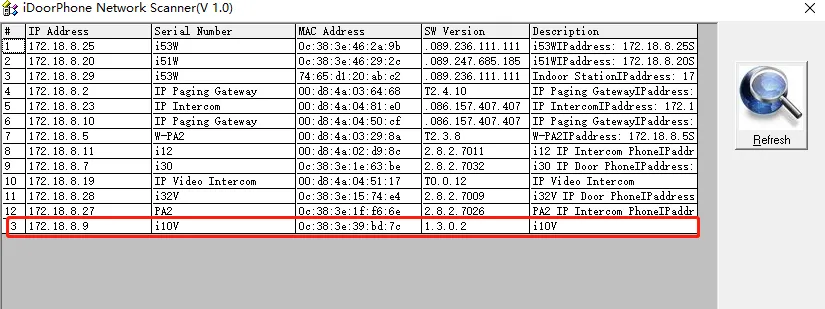

② 컴퓨터의 IP 주소를 장치와 동일한 네트워크 세그먼트로 설정하십시오. 새로 고침을 클릭하면 동일한 LAN 세그먼트 내의 모든 산업용 장치를 감지하고 해당 모델 및 IP 주소를 표시합니다. 그림 3과 같습니다.
그림 3
