존 22는 정상 조업 시 가연성 분진이 공기 중에 혼합된 폭발성 분위기가 발생할 가능성이 낮지만, 발생하더라도 단기간만 지속되는 장소에 적용되는 위험 지역 분류입니다. 간단히 말해, 존 22는 가연성 분진 위험 지역 분류 중 발생 빈도가 가장 낮은 등급을 의미합니다. 여전히 위험 장소이지만, 폭발성 분진 구름이 예상되는 빈도가 더 낮고 지속 시간이 짧기 때문에 존 20 및 존 21보다 위험도가 낮습니다.
이 정의가 중요한 이유는 많은 산업 현장에서 특정 조건 하에 분진 구름을 형성할 수 있는 분말, 과립, 섬유 및 미세 입자 물질을 취급하기 때문입니다. 분진 누출이 드물게 발생하더라도 위험은 사라지지 않습니다. 약간의 누설, 퇴적된 분진의 교란, 이송 중 단기간의 분진 방출, 불완전한 밀봉 또는 일시적인 공정 이상으로 인해 점화 가능한 분진 구름이 여전히 형성될 수 있습니다. 따라서 존 22 분류는 식품 가공, 사료 생산, 목재 가공, 제약, 화학, 재활용, 자재 취급 및 기타 벌크 고체 산업에서 매우 중요하게 적용됩니다.
존 22는 '저위험 지역'으로 들리기 때문에 오해받기 쉽습니다. 실제로는 적절한 장비 선정, 올바른 설치 방식, 현장에 존재하는 실제 분진에 대한 명확한 이해가 필요한 관리형 위험 분류입니다. 단순히 분진이 많은 환경이 자동으로 존 22가 되는 것은 아니며, 존 22 지역이 일반 산업용 장비에 자동으로 안전한 것도 아닙니다. 해당 분류는 분진 방출 빈도, 분진 특성, 퇴적층 형성, 환기 및 점화 위험과 연계되어야 합니다.
존 22 분진 위험 지역이란 무엇인가?
존 22 분진 위험 지역은 정상 조업 시 가연성 분진 구름이 발생할 가능성이 낮고, 발생하더라도 단기간만 존재하는 장소를 의미합니다. 이 표현은 정밀하므로 주의 깊게 이해해야 합니다. 분진은 가연성이어야 하고, 공기 중에 부유할 수 있어야 하며, 방출 시나리오는 현실적이어야 합니다. 또한 폭발성 분위기의 예상 지속 시간은 일반 조업의 일부로 지속적이거나 간헐적인 것이 아니라 단기적이어야 합니다.
즉, 존 22는 주 분진 방출 지점이 아닌 그 바깥쪽 영역에 주로 적용됩니다. 예를 들어 분말 컨베이어의 주 배출 지점은 존 21일 수 있지만, 누설이나 교란으로 인해 분진이 예상되지 않지만 단기간 나타날 수 있는 먼 외곽 지역은 존 22로 분류될 수 있습니다. 마찬가지로 집진기 내부는 존 20, 인접한 장비 인터페이스는 존 21, 효과적인 집진 및 청소 관리가 이루어지는 외부 작업 영역은 존 22로 적용될 수 있습니다.
따라서 존 22는 실제 공장 설계에서 중요한 역할을 합니다. 엔지니어는 적절한 보호 조치를 유지하면서 가연성 분진 위험의 저위험 경계를 정의할 수 있습니다. 이는 일반적인 '오염 지역'을 의미하는 라벨이 아닙니다. 오히려 정상 운전 조건에서는 예상되지 않지만 단기적인 폭발성 분진 구름이 형성될 가능성이 있는 장소에 대한 분류입니다.
존 22와 존 20, 존 21의 차이점
존 22를 이해하는 가장 쉬운 방법은 다른 분진 존과 비교하는 것입니다. 존 20은 폭발성 분진 분위기가 지속적으로, 장기간 또는 빈번하게 존재하는 곳에 적용됩니다. 존 21은 정상 조업 시 간헐적으로 발생할 가능성이 있는 곳에 적용됩니다. 존 22는 정상 조업 시 발생 가능성이 낮지만, 발생하더라도 단기간만 지속되는 곳에 적용됩니다.

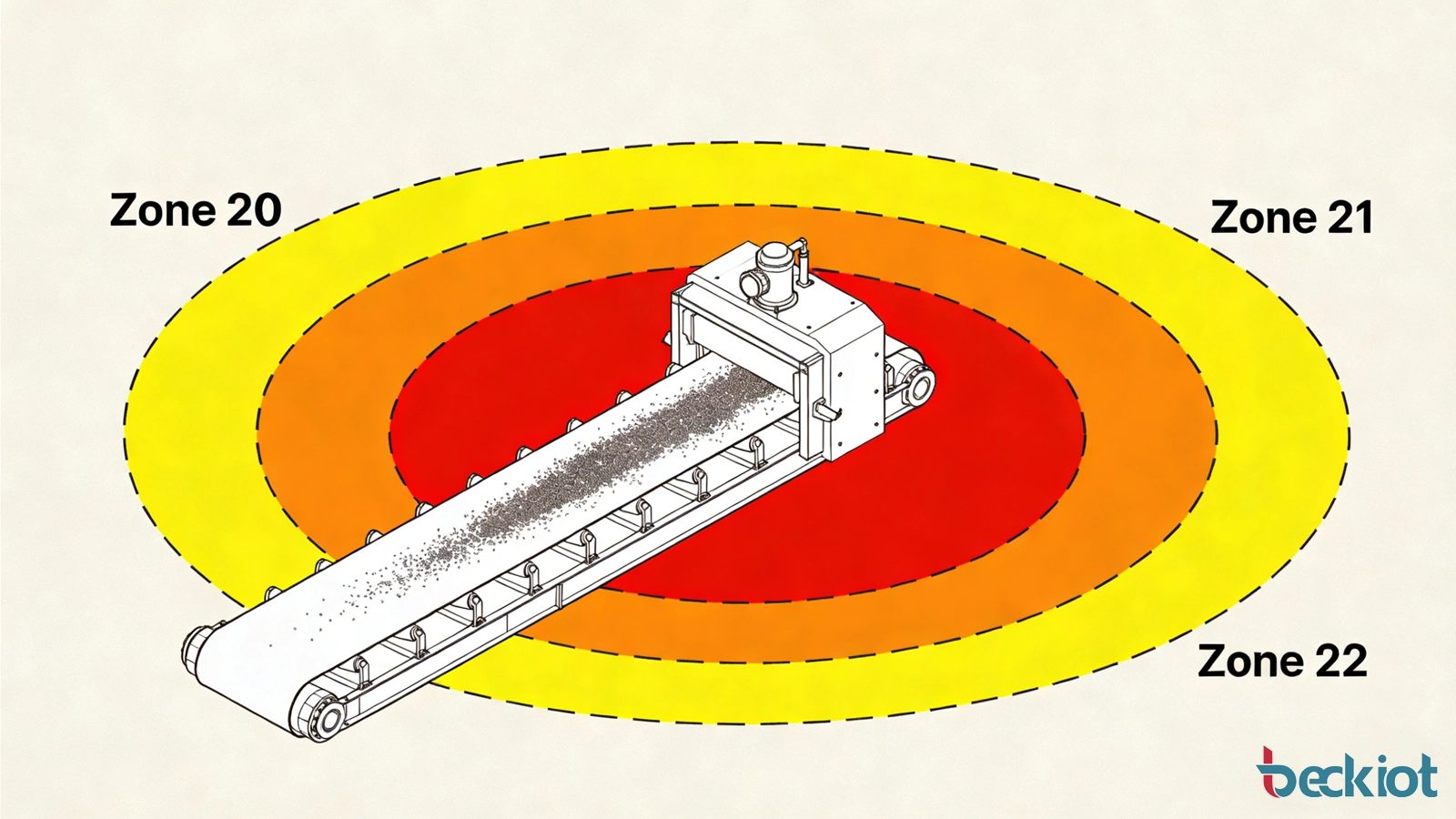

이것이 동일한 시설에 세 가지 분진 존이 동시에 존재할 수 있는 이유입니다. 사일로, 필터 및 밀폐된 공정 용기 내부는 위험도로 인해 존 20으로 분류될 수 있습니다. 일반 조업 시 분진 방출이 예상되는 충전 스테이션, 이송 지점 및 장비 개구부는 존 21로 적용될 수 있습니다. 분진 방출이 비정상적이거나 제한적이며 빠르게 확산되는 주변 공간은 존 22로 분류될 수 있습니다.
실제적인 결과는 존마다 장비 요구 사항이 달라지는 것입니다. 하지만 존 22의 발생 가능성이 낮다고 해서 보호 조치를 무시할 수 있는 것은 아닙니다. 분진층, 정전기 효과, 과열 표면, 불량한 유지보수 또는 일시적인 방출 조건으로 인해 실제 점화 상황이 여전히 발생할 수 있습니다.
존 22를 정의하는 표준은 무엇인가?
분진 위험 지역 분류에 대한 국제 프레임워크는 IEC 60079 시리즈를 중심으로 구축되었습니다. IEC 60079-10-2는 폭발성 분진 분위기에 대한 지역 분류를 다루며, 특정 장소를 존 20, 존 21 또는 존 22로 분류할지 결정하는 주요 참고 자료입니다. IEC 60079-0은 마킹 및 기본 구조 원칙을 포함한 Ex 장비의 일반 요구 사항을 제공하며, IEC 60079-31은 폭발성 분진 분위기에 대한 하우징 't' 방식의 장비 분진 점화 방지를 다룹니다. 설치 설계 및 장비 선정에는 IEC 60079-14가 핵심 문서이며, 검사 및 유지보수는 IEC 60079-17에 규정되어 있습니다.
유럽에서는 ATEX 프레임워크가 동등하게 중요합니다. 지침 1999/92/EC는 위험 장소에 대한 작업장 분류 정의를 제공하며, 존 22를 정상 조업 시 가연성 분진이 공기 중에 혼합된 폭발성 분위기가 발생할 가능성이 낮지만, 발생하더라도 단기간만 지속되는 장소로 공식 정의합니다. 동일 지침은 가연성 분진의 층, 퇴적물 및 더미가 폭발성 분위기를 형성할 수 있는 원천으로 고려되어야 한다고 명시합니다. 지침 2014/34/EU는 잠재적 폭발성 분위기에서 사용하기 위한 장비 및 보호 시스템을 다루며 EU 시장에 출시되는 제품에 대한 적합성 프레임워크를 지원합니다.
이러한 표준 및 지침은 개별 참고 자료로 취급되어서는 안 됩니다. 지역 분류, 장비 인증, 설치 설계 및 지속적인 검사는 모두 상호 연관됩니다. 올바른 존 22 프로젝트는 이 모든 요소가 함께 작동해야 합니다.
실제 시설에서 존 22를 평가하는 방법
실제로 존 22 분류는 추측이 아닌 지역 분류 연구를 통해 결정됩니다. 엔지니어는 가연성 분진 특성, 공정 레이아웃, 취급 자재 양, 분진 방출 원천, 방출 빈도, 방출 지속 시간, 기류 패턴, 집진 효율성 및 청소 관리 조건을 검토합니다. 또한 진동, 청소, 기계적 작용 또는 우발적인 기류로 인해 분진 퇴적물이 축적되었다가 나중에 공기 중에 부유할 수 있는지 평가합니다.
존 22 평가에서는 환기 및 밀폐 관리가 특히 중요합니다. 효과적인 국소 집진이 갖춰진 잘 밀폐된 이송 시스템은 위험 범위를 더 작은 주변 존으로 제한할 수 있습니다. 마찬가지로 철저한 청소 관리 및 분진 제어가 이루어지는 공장은 광범위한 축적을 방지하고 위험한 분진 구름의 현실적인 크기를 줄일 수 있습니다. 그럼에도 불구하고 분류는 낙관론에 의존해서는 안 됩니다. 엔지니어는 이상적인 설계 의도뿐만 아니라 현실적인 조업 동작을 고려해야 합니다.
이것이 존 22가 공정 주변부 영역에서 흔히 나타나는 이유 중 하나입니다. 분진 방출이 드물고 구름이 단기간만 지속되더라도, 해당 사건이 현실적으로 발생할 수 있고 분진이 가연성이라면 여전히 위험 분류가 필요할 수 있습니다.
존 22에 대한 보호 등급 및 Ex 마킹
존 22용 장비를 선정할 때 가장 흔한 실수는 제품이 '방진'인지 여부에만 초점을 맞추는 것입니다. 존 22 선정에는 일반적인 침입 방지 주장 이상이 필요합니다. 제품은 가연성 분진 폭발성 분위기에 적합해야 하며, 이는 엔지니어가 전체 Ex 마킹, 장비 보호 등급, 분진 그룹, 최대 표면 온도, 인증 근거 및 설치 조건을 확인해야 함을 의미합니다.
1. 장비 보호 등급 및 ATEX 카테고리
존 22는 일반적으로 IEC 방식의 Dc 장비 보호 등급에 해당하며, 실제로 ATEX 적용 시 3D 카테고리 장비와 연관됩니다. 적절한 경우 더 높은 보호 등급의 장비를 사용할 수도 있지만, 핵심은 선정된 제품이 분류 연구에서 확인된 실제 존 및 분진 위험에 적합해야 한다는 것입니다.
2. 하우징 't' 방식의 보호
분진 분위기의 많은 전기 제품에 가장 익숙한 보호 개념은 Ex t이며, 존 22 장비는 자주 Ex tc로 마킹됩니다. 이 방식은 IEC 60079-31에 규정되어 있으며, 하우징의 완전성과 표면 온도 제한을 기반으로 장비 외부의 가연성 분진이 점화되지 않도록 합니다. 가연성 분진 장소에 사용되는 산업용 전화기, 확성기, 경광등, 단자함, 조명, 제어반, 카메라 하우징 및 유사 제품에 널리 사용됩니다.
3. 분진 그룹 IIIA, IIIB, IIIC
분진 분위기용 장비는 III 그룹 카테고리로 분류됩니다. IIIA는 가연성 비산물, IIIB는 비전도성 분진, IIIC는 전도성 분진을 의미합니다. 전도성 분진은 하우징 설계 및 보호 완전성에 더 높은 요구 사항을 부과하므로 이러한 구분이 중요합니다. IIIC 그룹으로 인증된 장비는 나머지 마킹 및 온도 제한이 적절하다면 요구 사항이 낮은 IIIA 및 IIIB 분진 그룹에 일반적으로 적합합니다.
4. 최대 표면 온도
가연성 분진 위험의 경우 표면 온도 제어가 매우 중요합니다. 존 22 장비 마킹에는 T85°C, T100°C 또는 T120°C 등의 최대 표면 온도가 지정될 수 있습니다. 선정된 온도 제한은 현장에 존재하는 실제 분진의 점화 특성보다 낮게 유지되어야 하며, 공기 중 부유 분진 구름과 하우징 표면의 분진층을 모두 고려한 엔지니어링 여유가 있어야 합니다.
5. IP 등급 및 하우징 완전성
하우징의 분진 침입 방지 성능이 보호 완전성 유지의 일부이므로 존 22에서도 IP 등급은 중요합니다. IEC 60529는 고체 및 물의 침입에 대한 하우징 보호를 위한 IP 코드 시스템을 정의합니다. 하지만 IP 코드는 평가의 일부일 뿐입니다. 높은 IP 등급이 자동으로 장비가 폭발성 분진 분위기에 적합함을 증명하지는 않습니다. 존 22 적합성에는 적절한 환경 밀봉 외에도 관련 Ex 보호 개념 및 인증 근거가 필요합니다.
존 22 분진 적용에 대한 일반적인 마킹은 다음과 같습니다:
Ex tc IIIC T120°C Dc
Ex는 폭발 방지 장비임을 식별합니다.
tc는 존 22 사용을 위한 하우징 기반 분진 보호 개념을 나타냅니다.
IIIC는 가장 요구 사항이 높은 III 그룹 분진 분류인 전도성 분진에 적합함을 식별합니다.
T120°C는 최대 허용 표면 온도를 명시합니다.
Dc는 존 22와 일반적으로 연관된 장비 보호 등급을 식별합니다.
IP 등급이 Ex 등급과 동일하지 않은 이유
가장 흔한 구매 실수 중 하나는 IP65 또는 IP66 제품이 자동으로 존 22에 적합하다고 가정하는 것입니다. 이는 올바르지 않습니다. IP 코드는 주로 표준화된 시험 조건에서 고체 입자 및 물의 침입에 대한 보호 정도를 나타냅니다. 가연성 분진 분위기에서의 점화 제어에 대해서는 아무런 정보를 제공하지 않습니다.
Ex 보호는 다른 문제를 다룹니다: 장비가 잠재적 폭발성 분위기에서 효과적인 점화원이 되지 않고 작동할 수 있는지 여부입니다. 이를 위해 열적 거동, 하우징 설계, 소재 선정, 고장 허용성, 분진 침입 성능, 마킹, 시험 및 인증을 고려해야 합니다. 즉, IP 등급은 환경 보호를 지원하는 반면 Ex 등급은 폭발 안전성을 다룹니다. 존 22 제품은 종종 두 가지 모두 필요하지만, 하나가 다른 하나를 대체할 수는 없습니다.
존 22 장비의 일반적인 적용 분야

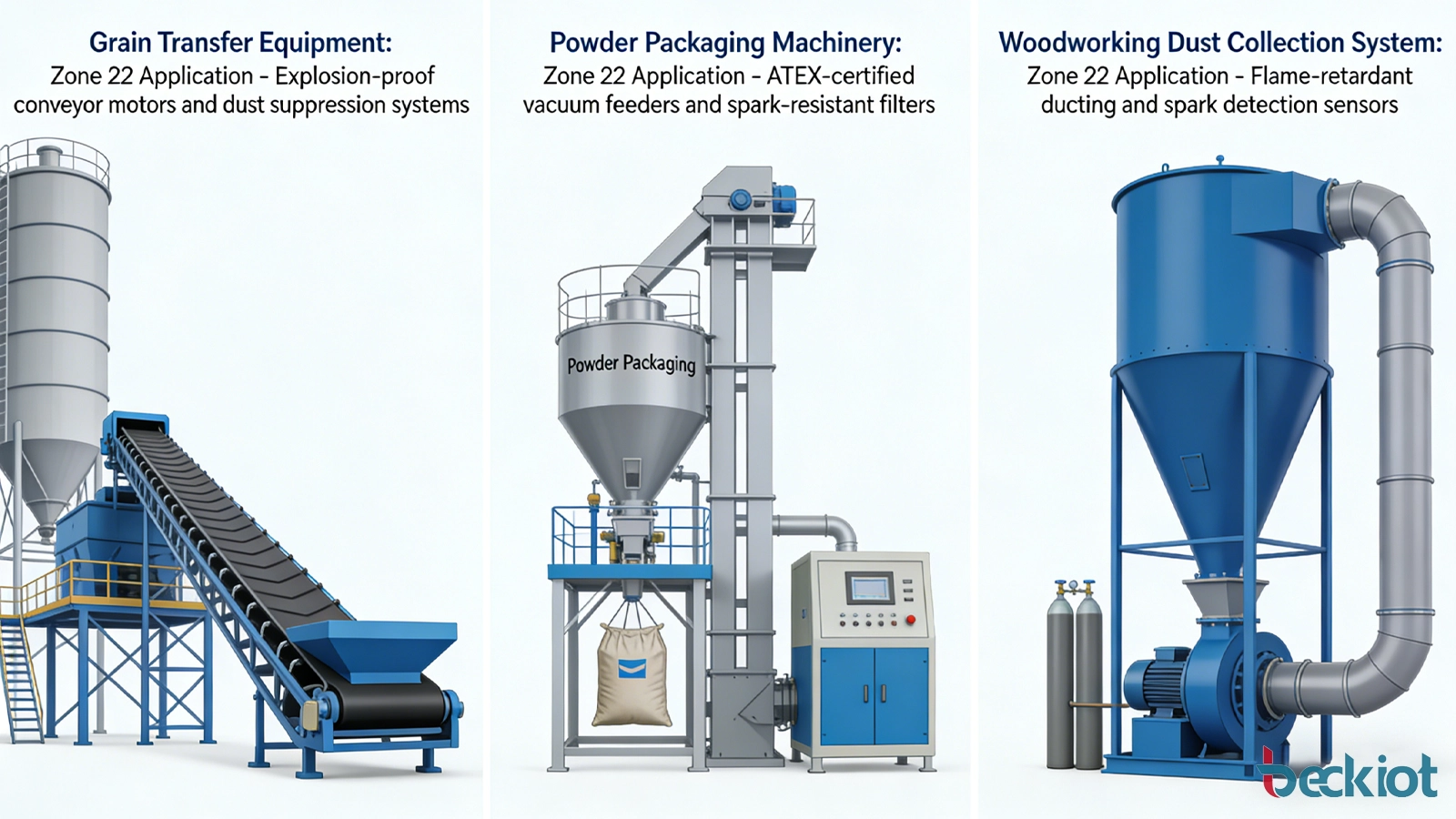

존 22 장비는 분진 구름 발생 가능성이 제한적이지만 현실적인 가연성 분진 공정 주변 영역에서 널리 사용됩니다. 일반적인 적용 분야는 다음과 같습니다:
식품 및 곡물 공장: 밀 취급, 설탕 이송, 사료 생산, 곡물 투입 및 분말 포장 라인 주변의 주변부 공간.
목재 가공 및 패널 공장: 샌딩 라인, 톱밥 이송 장비, 집진 인터페이스 및 펠릿 취급 시스템 주변 영역.
화학 및 제약 생산: 분진 방출이 제어되는 분말 이송 지점, 혼합기, 충전 장비 및 포장 셀 주변의 외부 공정 존.
벌크 자재 및 재활용: 미세 가연성 고체를 취급하는 분리기, 빈, 투입 장비 및 밀폐 컨베이어 주변의 주변부 영역.
유틸리티 및 공장 서비스: 분진 분류 공정 공간 근처에 설치된 현장 경보 장치, 인터콤, 호출 스테이션, 확성기 및 현장 제어 제품.
이러한 장소에는 분류된 분진 분위기에 올바르게 등급이 지정된 경우 산업용 전화기, 인터콤 스테이션, 혼 확성기, 경광등, 운전자 스테이션, 단자함, 카메라 하우징, 조명 기구, 현장 패널 및 케이블 액세서리가 포함될 수 있습니다.
공장 레이아웃에서 일반적인 존 22 위치
존 22는 공정 장비 내부가 아닌 바깥쪽 또는 주변 존에 자주 나타납니다. 예를 들어 효과적인 분진 집진이 갖춰진 포장 기계 주변 공간, 스크류 컨베이어 검사 지점 근처 영역, 사일로 배출 인터페이스 근처 바닥 영역 또는 일반적으로 밀폐된 분말 공정 라인 외부의 주변 복도가 포함될 수 있습니다. 또한 정상적으로 닫혀 있지만 단기간 분진이 누출될 수 있는 집진기 배출구, 이송 슈트 또는 출입문 근처에도 나타날 수 있습니다.
많은 시설에서 존 22 분류는 청소 관리 품질에도 크게 의존합니다. 바닥, 보, 케이블 트레이 및 장비 상단의 분진 퇴적물은 단순히 청결 문제가 아닙니다. 교란되어 공기 중에 확산되면 위험 원천이 될 수 있습니다. 이것이 지역 분류가 유지보수 규율과 분리될 수 없는 이유입니다.
존 22에 대한 장비 선정 및 설치 고려 사항
해당 지역이 존 22뿐이라도 설치 품질은 여전히 중요합니다. 부적절한 케이블 글랜드, 누락된 씰, 잘못된 입구, 손상된 하우징, 부적절한 장착 또는 무단 수정으로 인해 인증된 장비의 보호 개념이 무너질 수 있습니다. 액세서리 및 현장 배선은 제품 인증 및 실제 사용 조건과 일치해야 합니다. 옥외 또는 세척 환경에서는 부식, 기후 노출 및 물 침입과 관련된 추가 요구 사항이 발생할 수 있지만, 이러한 환경 요구 사항이 폭발 방지를 저해해서는 안 됩니다.
엔지니어는 또한 공정 자재의 실제 가연성 분진 특성을 확인해야 합니다. 전도성 분진, 점화 온도가 낮은 분진 또는 두꺼운 분진층 형성은 적합해 보일 수 있는 제품의 적합성을 변경할 수 있습니다. 명판 마킹 및 인증서는 외관이나 과거 습관에 따라 선정하는 것이 아니라 지역 분류 연구를 기준으로 항상 확인해야 합니다.
존 22 프로젝트의 일반적인 실수
존 22는 위험도가 너무 낮아 위험 지역용 장비가 필요하지 않다고 가정하는 것.
Ex 마킹 및 인증을 확인하지 않고 IP 등급만으로 선정하는 것.
분진층을 무시하고 눈에 보이는 공기 중 부유 분진에만 초점을 맞추는 것.
특히 전도성 분진이 존재할 수 있는 경우 올바른 분진 그룹을 확인하지 않는 것.
인증된 장비를 사용하지만 호환되지 않는 케이블 입구 또는 액세서리와 함께 사용하는 것.
퇴적된 분진을 2차 위험 원천으로 만들 수 있는 청소 관리를 소홀히 하는 것.
지역 분류를 실제 공정과 연계된 엔지니어링 판단이 아닌 문서상의 절차로 취급하는 것.
자주 묻는 질문
존 22는 일반적인 분진 지역과 동일한가?
아닙니다. 분진이 많은 지역이 자동으로 위험 지역이 되는 것은 아닙니다. 존 22는 특히 정상 조업 시 가연성 분진 구름 형태의 폭발성 분위기가 발생할 가능성이 낮지만, 발생하더라도 단기간만 존재하는 장소를 의미합니다.
존 22는 존 21보다 위험도가 낮은가?
그렇습니다. 존 21은 정상 조업 시 간헐적으로 폭발성 분진 구름이 발생할 가능성이 있는 곳에 적용됩니다. 존 22는 정상 조업 시 발생 가능성이 낮고, 발생하더라도 단기간만 지속되는 곳에 적용됩니다.
일반 IP 등급 장비를 존 22에 사용할 수 있는가?
자동으로는 불가능합니다. 높은 IP 등급은 환경 밀봉에 도움이 될 수 있지만, 그 자체로 가연성 분진 폭발성 분위기에 적합함을 입증하지는 않습니다. 장비는 올바른 Ex 보호 개념 및 인증을 갖춰야 합니다.
존 22 제품에 일반적으로 보이는 마킹은 무엇인가?
일반적인 예시는 Ex tc IIIC T120°C Dc이지만, 정확한 마킹은 보호 방식, 분진 그룹, 온도 요구 사항 및 제품 설계에 따라 달라집니다.
더 높은 등급의 장비를 존 22에 설치할 수 있는가?
가능합니다. 적절한 경우 더 높은 보호 등급의 장비를 사용할 수 있습니다. 실제로 표준화 또는 현장 요구 사항이 지원하는 경우 더 높은 위험 분진 존에 적합한 제품이 존 22에 자주 사용됩니다.
존 22가 분진 구름과 관련된데 분진층이 중요한 이유는 무엇인가?
퇴적된 분진은 나중에 공기 중에 부유하여 구름을 형성할 수 있고, 뜨거운 표면을 단열하여 점화 위험에 영향을 줄 수 있기 때문입니다. 따라서 분진층, 퇴적물 및 더미는 분진 위험 지역 평가에서 여전히 중요합니다.
결론
존 22는 정상 조업 시 가연성 분진 구름 형태의 폭발성 분위기가 발생할 가능성이 낮지만, 현실적인 방출 조건 하에서 단기간 발생할 수 있는 장소에 대한 위험 지역 분류입니다. IEC 60079 및 ATEX와 같은 공인 프레임워크에 의해 규제되며, 추측이 아닌 적절한 지역 분류를 통해 평가되어야 합니다. 올바른 장비 선정은 단순한 일반 방진 하우징 이상에 달려 있습니다. 엔지니어는 전체 Ex 마킹, 분진 그룹, 온도 제한, 장비 보호 등급, IP 성능, 설치 품질 및 현장의 실제 공정 조건을 고려해야 합니다. 이러한 요소가 함께 관리되면 존 22 보호는 명확하고 관리 가능한 엔지니어링 작업이 됩니다.
