어디서나 사용되는 간단한 오디오 연결 방식

언밸런스드 오디오는 하나의 신호선과 공통 접지 또는 실드로 소리를 전달하는 방식입니다. TV, 홈시어터, 데스크톱 스피커, MP3 플레이어, 기타, 키보드, 노트북, RCA 출력, 3.5mm 이어폰 잭, 짧은 패치 케이블, 소형 믹서, 홈 스튜디오 같은 소비자 오디오 기기와 간단한 음향 시스템에서 폭넓게 사용됩니다.

언밸런스드 오디오가 널리 쓰이는 주된 이유는 구조가 단순하기 때문입니다. 배선이 쉽고 제작 비용이 저렴하며, 전기적 노이즈가 크게 문제 되지 않는 짧은 거리 연결에 알맞습니다. 하지만 밸런스드 방식처럼 신호와 접지가 분리되어 있지 않기 때문에, 케이블 길이가 길어질수록 험, 버즈, 간섭, 신호 저하에 더 취약합니다.

언밸런스드 오디오는 실용적이고 널리 쓰이지만, 케이블이 짧고 전기적으로 깨끗한 환경이며 연결된 기기들의 접지 상태가 안정적일 때 가장 잘 동작합니다.

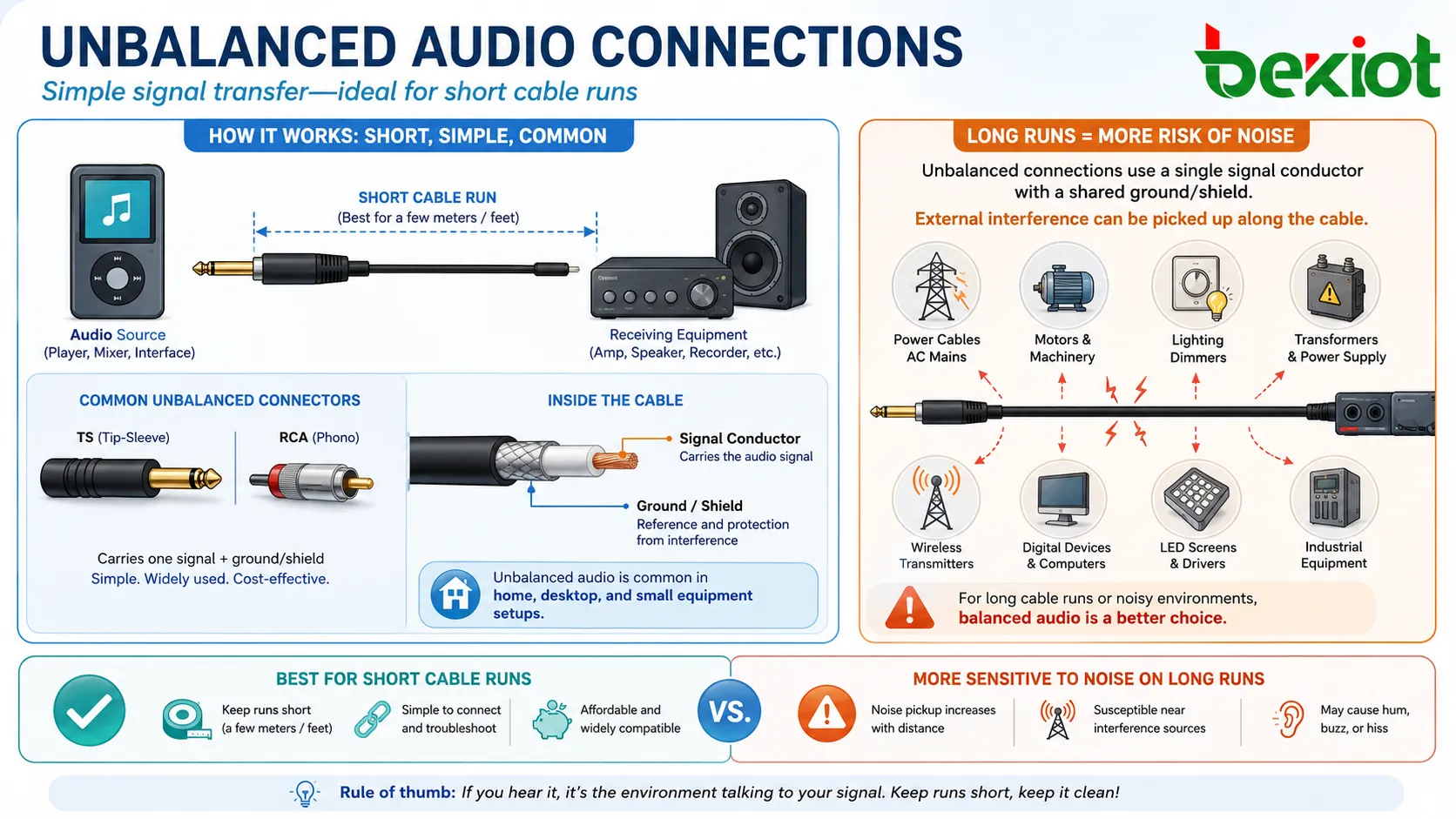

언밸런스드 오디오의 기본 개념

언밸런스드 오디오는 오디오 신호가 하나의 도체로 전송되고 접지 또는 실드 경로를 통해 되돌아오는 아날로그 연결을 말합니다. 실드는 외부 노이즈를 줄이는 역할도 겸하지만, 밸런스드 연결처럼 효과적으로 간섭을 상쇄하지는 못합니다.

일상에서 접하는 많은 오디오 포트가 이 방식에 해당합니다. 가정용 오디오 기기의 RCA 단자, 기타용 TS 케이블, 3.5mm 스테레오 헤드폰 출력, AUX 연결 등이 대표적인 언밸런스드 방식입니다. 이런 연결은 단순한 음악 재생, 악기 연결, 짧은 패치 구성, 저비용 오디오 시스템에 적합합니다.

하나의 신호 경로와 하나의 접지 경로

언밸런스드 연결은 보통 하나의 활성 신호 경로와 하나의 접지 기준점을 사용합니다. 모노 TS 케이블에서 팁은 신호를 전달하고 슬리브는 접지를 담당합니다. RCA 케이블에서는 중앙 핀이 신호를, 바깥쪽 링이 접지를 맡습니다.

신호가 접지를 기준으로 삼기 때문에 접지 경로에 유입된 노이즈가 오디오에 섞일 수 있습니다. 그래서 케이블이 너무 길거나 실드 품질이 떨어지고 기기들이 서로 다른 전원 접지에 연결되어 있을 때 험 또는 버즈가 생기기 쉽습니다.

짧은 거리 오디오 전송

언밸런스드 오디오는 케이블 길이가 짧은 구성에서 가장 빛을 발합니다. 가정, 데스크탑, 소형 장비에서는 기기 사이 거리가 보통 몇 미터에 불과해 매우 양호한 품질로 동작할 수 있습니다.

하지만 케이블이 길어지거나 전원 케이블, 모터, 조명 디머, 변압기, 무선 송신기, 산업용 장비 근처를 지날 때는 노이즈가 유입될 가능성이 높아집니다. 그런 상황에서는 밸런스드 오디오가 더 나은 선택입니다.

언밸런스드 오디오의 동작 원리

언밸런스드 오디오는 출력 기기에서 입력 기기로 아날로그 전압 신호를 보내는 방식으로 동작합니다. 수신 기기는 신호 도체와 접지 기준 사이의 전압 차이를 읽습니다. 이 변화하는 전압이 오디오 파형을 나타냅니다.

연결 자체는 간단하지만 신호 경로에는 몇 가지 현실적인 문제가 따릅니다. 케이블 실드가 간섭을 줄여줄 수는 있어도 그 자체가 접지 기준으로 동작하기 때문에, 원치 않는 전기 노이즈가 이 경로에 유입되면 수신 기기에서 험, 버즈, 히스 또는 무선 주파수 간섭으로 재현될 수 있습니다.

신호 전송

소스 기기는 음악 플레이어의 재생 신호, 기타의 악기 사운드, 믹서의 라인 레벨 출력 같은 오디오 신호를 만들어냅니다. 이 신호는 케이블을 타고 수신 입력으로 이동합니다.

수신 기기는 앰프, 파워드 스피커, 오디오 인터페이스, 레코더, 믹서, 이펙터, 프로세서 등이 될 수 있습니다. 신호 레벨과 임피던스가 적합하면 수신 기기는 오디오를 정상적으로 증폭하거나 녹음하고 처리합니다.

실드와 접지의 역할

실드는 신호 도체를 외부 전자기 간섭으로부터 보호합니다. 동시에 보통 접지 또는 리턴 경로 역할을 겸합니다. 이 이중 역할은 간단하고 비용 효율적이지만 언밸런스드 오디오가 노이즈에 더 민감한 이유이기도 합니다.

짧은 케이블과 깨끗한 환경에서는 이 설계로도 훌륭하게 동작합니다. 하지만 전기적으로 복잡한 환경에서는 접지 경로가 근처 장비나 전원 시스템에서 발생하는 원치 않는 노이즈를 실어 나를 수 있습니다.

노이즈 유입

노이즈 유입은 케이블이 안테나처럼 동작하거나 접지 경로가 원치 않는 전기 에너지를 전달할 때 발생합니다. 전원 시스템에서 비롯된 험, 디머에서 생기는 버즈, 스위칭 장치의 클릭 노이즈, 라디오 주파수 간섭 등이 이런 현상에 해당합니다.

긴 언밸런스드 케이블은 더 넓은 범위에서 신호 경로를 노출하므로 노이즈가 타기 쉽습니다. 케이블 품질, 실드 상태, 배선 경로, 접지 방식 모두 결과에 영향을 줍니다.

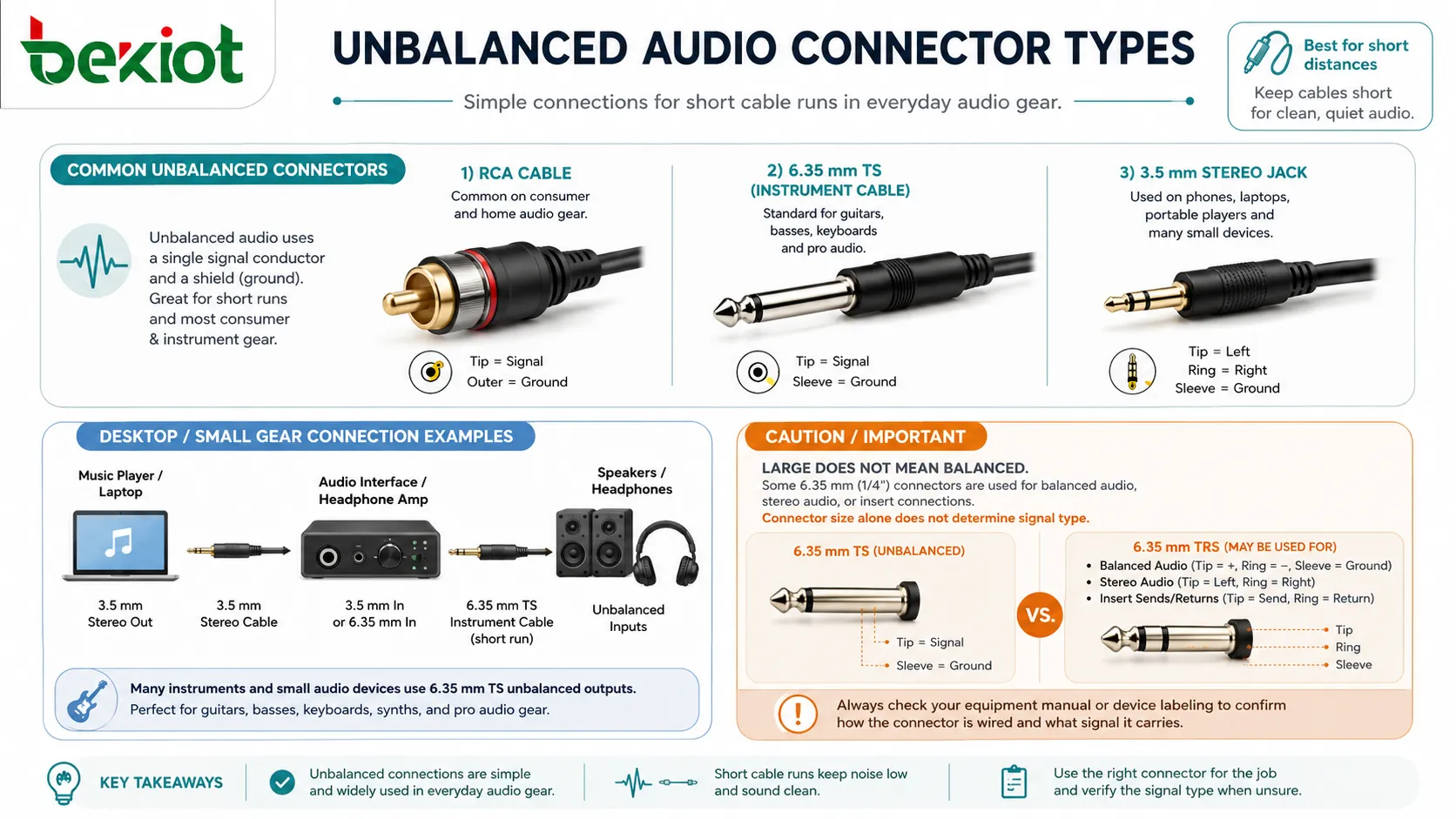

주요 커넥터 유형

언밸런스드 오디오는 여러 커넥터 타입을 사용할 수 있습니다. 커넥터 모양만으로 밸런스드 신호인지 아닌지를 단정할 수는 없지만, 일부 커넥터는 언밸런스드 오디오와 깊은 관련이 있습니다.

RCA 커넥터

RCA 커넥터는 가정용 오디오, 미디어 플레이어, 턴테이블, 앰프, TV, DJ 장비, 소비자 재생 시스템에서 널리 쓰입니다. 대개 언밸런스드 라인 레벨 오디오를 전송합니다.

RCA 연결은 간단하고 편리합니다. 스테레오 연결은 보통 좌우 채널용 RCA 케이블 또는 플러그 두 개를 사용합니다.

TS 커넥터

TS 커넥터에는 팁과 슬리브 접점이 있습니다. 일렉트릭 기타, 베이스 기타, 키보드, 이펙터, 패치 케이블, 일부 오디오 출력에서 흔히 볼 수 있습니다. TS 케이블은 보통 언밸런스드입니다.

악기 레벨 신호는 비교적 약하고 임피던스가 높기 때문에 TS 케이블을 길게 늘어뜨리면 노이즈가 생기기 쉽습니다. 기타와 악기 시스템은 보통 케이블을 짧게 유지하거나, 긴 전송이 필요할 때 DI 박스를 사용합니다.

3.5mm 오디오 잭

3.5mm 오디오 잭은 노트북, 휴대폰, 태블릿, 소형 스피커, 헤드폰, 차량 AUX 입력, 소비자 기기에서 흔히 볼 수 있습니다. 스테레오 3.5mm 출력은 보통 언밸런스드이며, 좌측 신호, 우측 신호, 공통 접지를 전달합니다.

이런 연결은 개인용, 데스크탑용으로 편리하지만, 장거리 전문 오디오 라우팅에는 적합하지 않습니다.

6.35mm 악기 출력

많은 악기와 소형 오디오 장비는 6.35mm TS 언밸런스드 출력을 씁니다. 일부 기기는 6.35mm TRS 커넥터를 밸런스드 오디오, 스테레오 오디오, 인서트 연결 등으로도 사용하므로 반드시 장비 설명서를 확인하는 것이 좋습니다.

여기서 흔히 혼동이 생깁니다. 굵은 6.35mm 커넥터라고 해서 자동으로 밸런스드인 것은 아닙니다. 배선과 기기 설계가 신호 타입을 결정합니다.

언밸런스드 오디오와 밸런스드 오디오 비교

언밸런스드와 밸런스드 오디오는 둘 다 아날로그 오디오 신호를 전송하지만 노이즈 처리 방식이 다릅니다. 언밸런스드 오디오는 신호 도체와 접지를 사용합니다. 밸런스드 오디오는 서로 반대 극성의 신호 도체 두 개와 실드 또는 접지를 사용하므로 수신 입력에서 공통 노이즈를 제거할 수 있습니다.

이 점 덕분에 밸런스드 오디오는 긴 케이블과 전문가용 환경에 더 적합합니다. 언밸런스드 오디오는 짧고 단순하며 저비용 연결에 여전히 유용합니다.

밸런스드 오디오가 노이즈를 더 잘 제거하는 이유

밸런스드 오디오는 동일한 신호를 서로 반대의 전기적 형태로 보냅니다. 케이블을 따라 유입된 노이즈는 두 도체에 비슷하게 영향을 주는 경향이 있습니다. 수신 입력에서 한쪽 신호를 다른 쪽에서 빼면 공통으로 섞인 노이즈가 대부분 상쇄됩니다.

언밸런스드 오디오에는 이런 상쇄 메커니즘이 없습니다. 실드, 짧은 케이블 길이, 깨끗한 접지 상태에 더 의존할 수밖에 없습니다.

언밸런스드 오디오가 여전히 존재하는 이유

언밸런스드 오디오는 간단하고 저렴하며 많은 일상적인 시스템에서 충분히 좋기 때문에 여전히 널리 쓰입니다. 미디어 플레이어와 앰프 사이의 짧은 RCA 케이블은 잘 동작합니다. 악기와 이펙터 사이의 짧은 기타 케이블도 실용적입니다. 노트북에서 데스크탑 스피커로 연결하는 짧은 3.5mm 케이블도 쉽고 효과적입니다.

모든 시스템에 밸런스드 오디오의 복잡성이 필요한 것은 아닙니다. 핵심은 언밸런스드 오디오가 적합한 때와 리스크가 되는 때를 아는 것입니다.

언밸런스드 오디오의 장점

전문가 환경에서는 밸런스드 오디오가 선호되기도 하지만 언밸런스드 오디오에도 분명한 장점이 있습니다. 이것은 '나쁜' 포맷이 아니라 명확한 사용 한계를 지닌 단순한 포맷일 뿐입니다.

간단한 연결

언밸런스드 오디오는 연결이 쉽습니다. 대부분의 사용자가 RCA, TS, 3.5mm 케이블을 호환 기기에 꽂기만 하면 별도 설정 없이 사용할 수 있습니다. 소비자 기기, 소규모 스튜디오, 악기, 데스크탑 시스템에서 실용적입니다.

배선이 단순하기 때문에 작은 규모의 구성에서는 문제 해결도 더 쉽습니다. 소리가 나지 않으면 보통 케이블, 포트, 볼륨, 입력 선택을 빠르게 확인할 수 있습니다.

저렴한 비용

언밸런스드 포트와 케이블은 보통 밸런스드 방식보다 저렴합니다. 더 적은 도체와 단순한 입출력 회로로 만들기 때문에 대량 생산 기기의 비용을 낮춰줍니다.

짧은 거리 연결에서는 이 비용 이점이 성능 저하를 거의 동반하지 않으므로 의미가 큽니다.

폭넓은 호환성

수많은 기기가 언밸런스드 오디오를 지원합니다. 가정용 앰프, 파워드 스피커, 노트북, TV, 악기, DJ 컨트롤러, 미디어 플레이어, 소형 레코더 등에 언밸런스드 연결이 포함되는 경우가 많습니다.

이 폭넓은 호환성 덕분에 가정, 데스크탑, 세미 프로 환경에서 서로 다른 분야의 장비를 쉽게 연결할 수 있습니다.

악기와의 궁합

일렉트릭 기타, 베이스 기타, 많은 키보드는 언밸런스드 출력을 사용하는 것이 일반적입니다. 페달보드와 기타 앰프도 이 연결 방식을 기준으로 설계되었습니다.

악기 구성에서는 케이블 선택과 길이가 중요합니다. 짧고 품질 좋은 악기 케이블은 노이즈를 줄이고 톤을 보존하는 데 도움이 됩니다.

한계와 리스크

언밸런스드 오디오는 더 크거나 까다로운 시스템에 적용하기 전에 알아둬야 할 한계가 있습니다. 대부분의 문제는 노이즈, 케이블 길이, 접지, 레벨 불일치와 관련이 있습니다.

노이즈에 취약함

언밸런스드 케이블은 전원 케이블, 변압기, 조명 시스템, 디머, 모터, 무선 기기, 기타 전기 장비에서 발생하는 노이즈를 더 쉽게 수집합니다.

이 문제는 케이블이 길거나, 신호가 약하거나, 전기적으로 노이즈가 심한 환경일수록 더 두드러집니다. 케이블을 짧게 유지하고 올바르게 배선하면 위험을 줄일 수 있습니다.

접지 루프

접지 루프는 연결된 기기들의 접지 경로가 서로 다를 때 발생할 수 있습니다. 스피커를 통해 저주파 노이즈로 흔히 들리는 험이나 버즈를 만들어낼 수 있습니다.

접지 루프는 오디오 장비가 서로 다른 전원 콘센트에 연결되어 있거나, 소비자 기기를 전문가 시스템에 연결할 때 흔히 생깁니다. 밸런스드 오디오, 절연 트랜스, 올바른 전원 분배, 정확한 접지 방식이 도움이 됩니다.

제한된 케이블 거리

언밸런스드 오디오는 긴 케이블 연결에 이상적이지 않습니다. 모든 시스템에 적용되는 절대적인 최대 거리 수치는 없지만, 일반적으로 짧을수록 좋습니다. 긴 언밸런스드 케이블은 노이즈 가능성과 고음역 손실을 증가시킵니다.

설치형 시스템, 무대 배선, 회의실, 시설 오디오 라우팅에서는 보통 장거리 전송에 밸런스드 오디오가 선호됩니다.

레벨과 임피던스 불일치

일부 언밸런스드 소스는 소비자 라인 레벨로 동작하지만, 전문가용 입력은 다른 레벨을 기대할 수 있습니다. 악기 출력 또한 라인 출력과 다릅니다. 레벨이 맞지 않으면 소리가 너무 작거나, 노이즈가 끼거나, 찌그러질 수 있습니다.

소스 출력과 수신 입력을 맞추는 것이 중요합니다. 구성에 따라 DI 박스, 라인 레벨 컨버터, 오디오 인터페이스, 믹서가 필요할 수 있습니다.

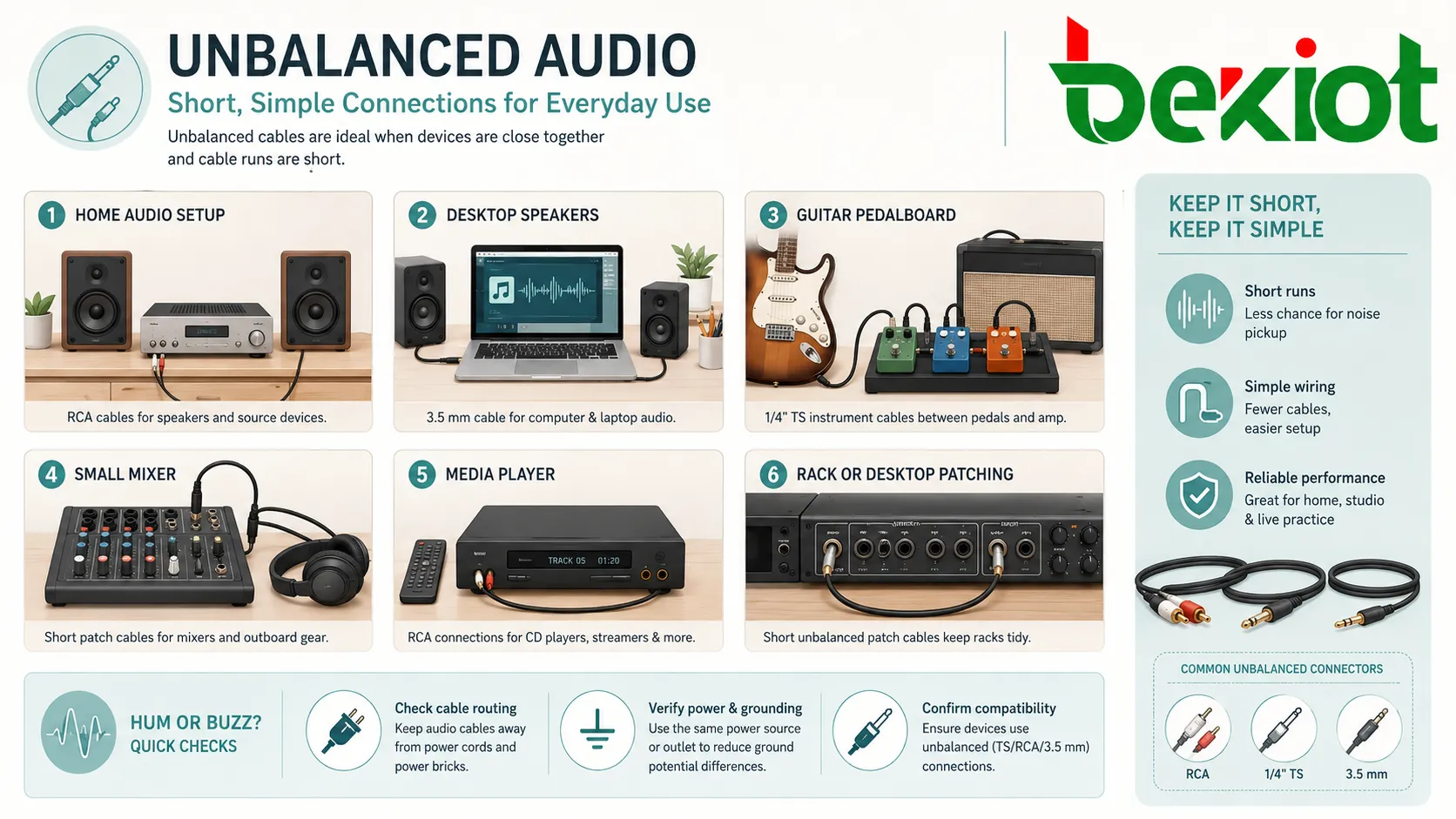

주요 활용 사례

언밸런스드 오디오는 일상적이고 전문 주변기기 수준의 다양한 환경에서 사용됩니다. 연결이 짧고 환경이 통제되며 신호 경로가 단순할 때 가장 효과적입니다.

홈 오디오 시스템

홈 오디오 시스템은 미디어 플레이어, 앰프, 턴테이블, TV, 파워드 스피커 사이에 RCA 언밸런스드 연결을 자주 사용합니다. 케이블 길이가 보통 짧아 신뢰도 높은 성능을 기대할 수 있습니다.

가정에서 음악을 듣는 용도로는 언밸런스드 오디오로 충분한 경우가 많습니다. 보통 케이블이 아주 길거나, 기기들의 접지가 다르거나, 품질이 낮은 케이블을 전원 근처에서 쓸 때 문제가 드러납니다.

데스크탑 및 컴퓨터 오디오

노트북과 데스크탑 컴퓨터는 흔히 3.5mm 언밸런스드 오디오 출력을 사용합니다. 이 출력은 헤드폰, 파워드 스피커, 소형 믹서, 레코딩 장치로 연결할 수 있습니다.

컴퓨터 오디오는 기기 내부 오디오 회로가 부실하거나 USB 전원 노이즈, 접지 문제가 있을 때 잡음을 일으킬 수 있습니다. 더 높은 품질이 필요한 구성에서는 외장 오디오 인터페이스로 개선할 수 있습니다.

악기

일렉트릭 기타, 베이스 기타, 일부 키보드, 이펙터는 보통 언밸런스드 TS 연결을 사용합니다. 이 포맷은 악기 시스템에 깊이 자리 잡고 있습니다.

무대에서 믹서까지 긴 케이블을 연결할 때는 DI 박스를 쓰는 것이 일반적입니다. DI 박스는 언밸런스드 악기 신호를 밸런스드 신호로 변환해 장거리 전송에 유리하게 만듭니다.

소형 믹서와 포터블 장비

소형 믹서, 포터블 레코더, DJ 컨트롤러, 미디어 플레이어, 컴팩트 오디오 장비에는 언밸런스드 출력이나 입력이 포함될 수 있습니다. 빠른 세팅과 짧은 패치 연결에 유용합니다.

포터블 장비를 전문가 시스템에 연결할 때는 레벨 매칭과 노이즈 제어를 주의 깊게 확인해야 합니다.

소비자용 재생 및 AUX 연결

차량, 소형 스피커, TV, 포터블 플레이어의 AUX 연결은 보통 언밸런스드입니다. 일상적인 재생과 개인용으로 편리합니다.

이런 시스템은 대개 거리가 짧고 비용이 낮은 편이라 언밸런스드 오디오가 실용적인 선택입니다. 주된 관심사는 케이블 품질과 커넥터의 내구성입니다.

짧은 패치 연결

랙 내부나 책상 위에서 기기들이 아주 가까이 있을 때 언밸런스드 케이블을 쓰기도 합니다. 짧은 패치 연결은 노이즈 위험을 줄이고 배선을 단순하게 유지합니다.

만약 험이나 버즈가 발생하면 장비 교체를 고려하기 전에 케이블 경로, 전원 접지, 기기 호환성을 점검하는 것이 좋습니다.

설치 및 배선 시 고려사항

좋은 설치 습관은 언밸런스드 오디오의 신뢰성을 훨씬 높여줍니다. 많은 노이즈 문제는 포맷 자체보다 부실한 케이블 선택, 긴 케이블 길이, 잘못된 배선 경로, 맞지 않는 기기 연결 때문에 생깁니다.

케이블 길이를 짧게 유지하기

짧은 케이블은 노이즈 유입 가능성을 줄입니다. 데스크탑, 악기, 홈 오디오 구성에서는 긴 케이블을 돌돌 말아 전원 공급 장치나 다른 장비 옆에 두기보다 가능한 한 짧은 케이블을 쓰는 것이 좋습니다.

길게 감겨 있는 케이블은 안테나처럼 동작해 간섭을 증가시킬 수 있습니다. 가지런한 케이블 정리는 신호 품질 유지에 도움이 됩니다.

오디오 케이블과 전원 케이블 분리

언밸런스드 오디오 케이블은 전원 케이블, 조명 디머, 변압기, 모터, 스위칭 전원 공급 장치로부터 떨어뜨려야 합니다. 오디오와 전원 케이블이 반드시 교차해야 한다면 직각으로 교차시키면 간섭을 줄일 수 있습니다.

이것은 여러 케이블이 한데 모이는 랙, 스튜디오, 무대, 작업실, 장비실에서 특히 중요합니다.

양호한 실드 케이블 사용

좋은 언밸런스드 케이블은 적절한 실딩, 신뢰성 있는 커넥터, 용도에 맞는 구조를 갖춰야 합니다. 악기 케이블, RCA 케이블, 3.5mm 케이블이 모두 같은 수준으로 만들어지는 것은 아닙니다.

실드가 부실하면 버즈나 라디오 간섭을 허용할 수 있습니다. 커넥터가 헐거우면 지직거림, 간헐적인 단선, 채널 손실을 일으킬 수 있습니다.

불필요한 변환 어댑터 피하기

어댑터가 유용할 때도 있지만 너무 많은 어댑터는 취약점을 만듭니다. 어댑터 하나하나가 접촉 저항, 헐거움, 배선 불일치, 채널 혼동을 더할 수 있습니다.

가능하면 정확한 케이블 타입을 사용하십시오. 변환이 꼭 필요하다면 무분별한 어댑터 연결보다 적절한 인터페이스, DI 박스, 오디오 컨버터를 사용해야 합니다.

모노와 스테레오 배선 확인

언밸런스드 오디오는 모노이거나 스테레오일 수 있습니다. TS 케이블은 모노 언밸런스드 오디오를 전송합니다. 3.5mm TRS 케이블은 스테레오 언밸런스드 오디오를 전송하기도 합니다. RCA 스테레오는 보통 좌우 분리된 케이블을 씁니다.

스테레오 출력을 모노 입력에 잘못 연결하면 소리가 빠지거나 중앙 음상이 약해지고 위상 상쇄가 일어날 수 있습니다. 필요할 때는 올바른 합산 방식을 사용하십시오.

언밸런스드 오디오 문제 해결

언밸런스드 오디오에 문제가 생기면 원인은 대개 신호 경로, 케이블, 접지, 레벨 매칭, 기기 선택에 있습니다. 여러 설정을 한꺼번에 바꾸기보다 단계별 확인이 더 좋습니다.

험 또는 버즈

험이나 버즈는 접지 루프, 근처 전원 케이블, 디머, 변압기, 부실한 실드에서 비롯되는 경우가 많습니다. 케이블을 짧게 바꾸거나, 전원 배선에서 멀리 떨어뜨리거나, 연결된 기기들이 동일한 전원을 쓰게 하거나, 적절한 곳에 절연 트랜스를 사용해 보십시오.

노이즈를 줄이기 위해 보호 접지를 제거하는 임시방편은 쓰지 마십시오. 전기 안전이 노이즈 감소보다 항상 우선입니다.

약한 신호

신호가 약한 것은 악기 레벨 출력을 라인 입력에 연결했거나, 잘못된 입력 타입을 선택했거나, 소스 볼륨이 낮거나, 케이블이 불량이거나, 임피던스 불일치가 원인일 수 있습니다.

소스가 악기 레벨인지, 소비자 라인 레벨인지, 전문가 라인 레벨인지 확인하십시오. 신호를 올바르게 올리려면 프리
