정밀 시간 프로토콜(Precision Time Protocol), 흔히 PTP라고 부르는 이 기술은 네트워크에 연결된 장치들의 시계를 매우 높은 정확도로 맞추기 위해 설계된 시간 동기화 기술입니다. 일반적인 시간 동기화만으로는 정밀도가 부족한 통신망, 변전소, 산업 자동화, 금융 거래, 방송, 시험 연구소, 데이터 센터, 실시간 제어 환경 등에서 폭넓게 사용됩니다.

단순히 장치들을 대략적으로만 맞추는 기본적인 시계 설정 방식과 달리, PTP는 마이크로초, 나노초 또는 엄격하게 관리되는 타이밍 관계가 중요한 환경을 위해 만들어졌습니다. 여러 장치가 동일한 시간 기준에 합의하도록 도와주며, 타이밍 드리프트를 줄이고 분산 시스템 간의 협응력을 높여줍니다.

현대 네트워크에서 정확한 시간이 중요한 이유

수많은 디지털 시스템은 시간에 의존합니다. 통신 기지국은 무선 신호를 조정해야 합니다. 전력망 장치는 이벤트에 정확한 타임스탬프를 찍어야 합니다. 공장의 컨트롤러는 정밀한 순서로 동작을 트리거해야 할 수 있습니다. 방송 스튜디오에서는 카메라, 오디오 장치, 제작 시스템이 서로 동기화된 상태를 유지해야 합니다.

시계가 서로 어긋나면 처음에는 시스템이 겉으로 잘 동작하는 것처럼 보일 수 있지만, 미묘한 문제들이 나타날 수 있습니다. 로그 이벤트 순서가 잘못 표시되고, 제어 시스템의 응답이 늦어지며, 네트워크 측정값이 신뢰할 수 없게 되고, 분산 애플리케이션 간의 조율이 깨질 수 있습니다.

PTP는 여러 장비가 공유된 시간 기준 아래에서 동작할 수 있도록 네트워크를 통해 정밀한 시간을 분배하는 방법을 제공합니다. 이는 장치들이 여러 랙, 방, 건물, 변전소, 공장 또는 네트워크 세그먼트에 걸쳐 설치되어 있을 때 특히 중요합니다.

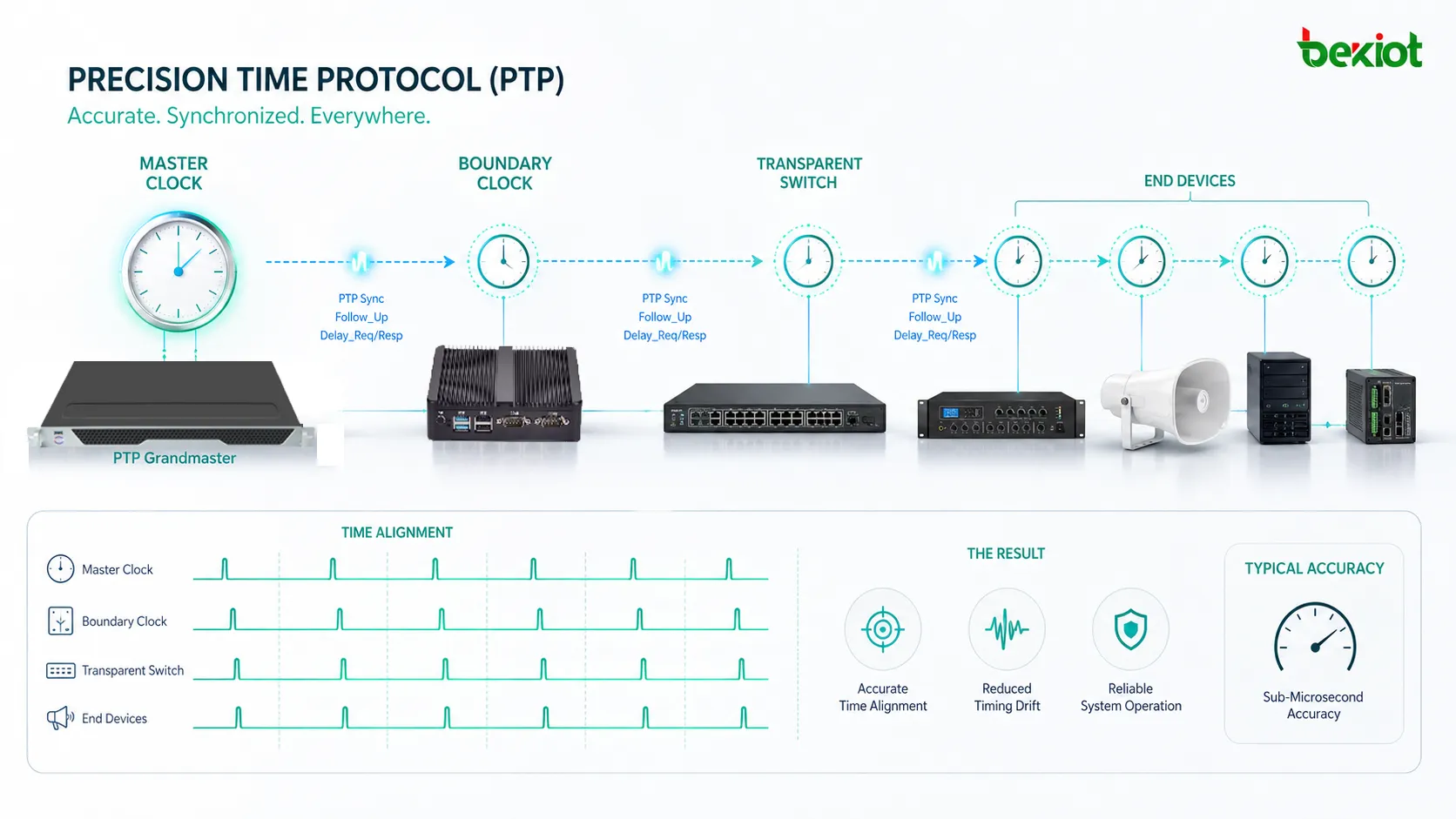

동기화 체인

그랜드마스터 클록

그랜드마스터 클록은 PTP 시스템에서 최상위 시간 공급원입니다. 다른 장치들이 따라야 할 기준 시간을 제공합니다. 이 클록은 GNSS, 원자 시계, 통신 타이밍 소스, 혹은 신뢰할 수 있는 다른 시간 기준과 연결될 수 있습니다.

여러 개의 시간 소스가 사용 가능한 경우, 네트워크는 선택 규칙에 따라 가장 적합한 마스터를 선택할 수 있습니다. 이를 통해 하나의 시간 소스에 장애가 발생하거나 신뢰도가 떨어지더라도 시스템이 안정적인 동기화를 유지할 수 있습니다.

오디너리 클록

오디너리 클록은 보통 동기화에 참여하는 엔드포인트 장치입니다. 단순한 네트워크에서는 마스터로 동작하거나, 그랜드마스터가 제공하는 시간을 따르는 슬레이브로 동작할 수 있습니다.

산업용 컨트롤러, 계측 장비, 서버, 카메라, 통신 장비, 오디오 장치, 보호 계전기 등이 여기에 해당합니다. 이 장치들은 네트워크로부터 받은 타이밍 메시지를 바탕으로 자신의 로컬 시계를 조정합니다.

바운더리 클록

바운더리 클록은 스위치나 라우터 같은 네트워크 장비 내부에서 사용됩니다. 상위 마스터로부터 타이밍을 받은 다음, 하위 장치들에게 타이밍 소스 역할을 수행합니다.

이를 통해 대규모 네트워크에서 확장성과 정확도가 향상됩니다. 각 네트워크 세그먼트가 엔드 투 엔드 메시지 경로에만 의존하지 않고 로컬에 존재하는 타이밍 인지 노드를 통해 동기화될 수 있기 때문입니다.

트랜스페어런트 클록

트랜스페어런트 클록은 하위 장치의 마스터가 되지 않습니다. 대신 타이밍 메시지가 스위치나 네트워크 장비를 통과하는 동안 발생하는 지연을 측정하여 타이밍 정보를 그에 맞게 보정합니다.

이것은 스위치의 가변적인 체류 시간으로 인해 발생하는 타이밍 오차를 줄이는 데 도움을 줍니다. 높은 정밀도가 요구되는 네트워크에서 트랜스페어런트 클록은 동기화 품질을 상당히 개선할 수 있습니다.

타이밍 메시지가 어떻게 일치를 만들어내는가

PTP는 클록 간에 타이밍 메시지를 교환하며 동작합니다. 이 메시지를 통해 수신 장치는 자신의 로컬 시계와 기준 시계 사이의 시간 차이를 추정할 수 있으며, 그런 다음 자신의 시간이나 주파수를 조정하여 정렬 상태를 유지합니다.

이 과정에는 일반적으로 동기 메시지, 후속 정보, 지연 요청, 지연 응답 등이 포함됩니다. 메시지 타임스탬프를 비교함으로써 수신 장치는 클록 오프셋과 네트워크 지연을 모두 계산합니다.

단순화해서 말하면, 시스템은 두 가지 질문을 던집니다. 내 시계는 마스터 클록과 얼마나 차이가 나는가? 그리고 타이밍 메시지가 네트워크를 가로지르는 데 걸린 시간은 얼마인가? 이 값들이 추정되면 장치는 자신의 로컬 시계를 보정할 수 있습니다.

중요한 클록 역할과 네트워크 요소

프로토콜을 정밀하게 만드는 요소

하드웨어 타임스탬핑

PTP가 높은 정확도를 달성할 수 있는 이유 중 하나는 하드웨어 타임스탬핑입니다. 소프트웨어에서만 메시지 시간을 기록하는 대신, 네트워크 인터페이스나 타이밍 하드웨어가 패킷이 장치에 들어오고 나가는 순간을 기록합니다.

이는 운영체제 스케줄링, 소프트웨어 큐, 드라이버 지연, 애플리케이션 처리 등으로 인한 불확실성을 줄여줍니다. 하드웨어 타임스탬핑은 나노초 수준 또는 서브 마이크로초 동기화가 필요할 때 특히 중요합니다.

지연 측정

프로토콜은 마스터와 슬레이브 장치 사이의 네트워크 지연을 추정합니다. 타이밍 메시지가 순간적으로 도착하지 않기 때문에 이것은 매우 중요합니다. 수신기가 경로 지연을 무시하면 시계를 잘못 보정할 수 있습니다.

지연 측정은 네트워크 경로가 안정적이고 대칭적일 때 가장 잘 동작합니다. 경로가 자주 바뀌거나 업스트림 지연과 다운스트림 지연 차이가 크면 정확도에 영향을 줄 수 있습니다.

최적 마스터 클록 선택

PTP 네트워크는 어떤 클록이 마스터가 되어야 하는지 결정하기 위해 선택 과정을 사용할 수 있습니다. 이 결정에는 클록 정확도, 우선순위, 클래스, 안정성, 그리고 기타 타이밍 품질 값들이 고려됩니다.

이는 중복 시간 소스가 존재할 때 유용합니다. 주 소스에 문제가 생겨도 네트워크가 다른 적합한 클록으로 전환할 수 있으며, 동기화를 완전히 잃어버리는 대신 계속 유지할 수 있습니다.

타이밍 인지 스위칭

일반 이더넷 스위치는 패킷을 전달할 수 있지만, 까다로운 애플리케이션이 요구하는 정밀도로 타이밍 트래픽을 다루지 못할 수 있습니다. 바운더리 클록이나 트랜스페어런트 클록을 지원하는 타이밍 인지 스위치는 네트워크 전체의 타이밍 오차를 줄일 수 있습니다.

대규모 구축에서는 네트워크 인프라가 엔드포인트 지원만큼이나 중요합니다. 소스의 정밀한 클록이라 할지라도 네트워크 경로가 통제되지 않은 지연 변동을 유발한다면 정확한 시간을 전달할 수 없습니다.

높은 정확도의 동기화는 기준 소스, 마스터 클록, 네트워크 스위치, 타임스탬핑 방식, 엔드포인트 동작, 그리고 설정 원칙에 이르기까지 전체 타이밍 경로에 달려 있습니다.

주요 시스템을 위한 이점

더 높은 이벤트 정확도

장치들이 정밀한 시간 기준을 공유하면 이벤트 기록을 더 쉽게 비교할 수 있습니다. 이는 트러블슈팅, 장애 분석, 포렌식 검토, 자동화 로그, 보호 이벤트, 성능 측정에 중요합니다.

정확한 타임스탬프는 팀이 이벤트의 실제 순서를 이해하는 데 도움을 줍니다. 동기화된 시간이 없으면 서로 다른 장치의 로그가 사고 분석 중 혼란을 야기할 수 있습니다.

더 나은 협응

어떤 시스템은 여러 장치에 걸쳐 조율된 동작이 필요합니다. PTP는 분산 장비가 공유된 시간 기준에 따라 동작할 수 있게 해주어 제어 정확도와 시스템 동작을 향상시킬 수 있습니다.

이는 타이밍 관계가 성능에 영향을 미치는 산업 자동화, 통신 무선 조정, 오디오/비디오 제작, 전력망 보호 분야에서 유용합니다.

타이밍 드리프트 감소

모든 시계는 시간이 지남에 따라 드리프트합니다. 온도, 발진기 품질, 하드웨어 노화, 전원 상태는 로컬 시계가 기준에서 멀어지게 만들 수 있습니다. PTP는 타이밍 정보를 교환함으로써 이 드리프트를 지속적으로 보정합니다.

주기적인 보정 덕분에 장치들은 수동 조정 없이 오랜 기간 동작하더라도 계속해서 정렬 상태를 유지할 수 있습니다.

개선된 네트워크 측정

정밀한 시간 동기화는 더 나은 네트워크 측정 및 모니터링을 뒷받침합니다. 지연, 패킷 타이밍, 서비스 성능, 시스템 이벤트 등을 시계가 정렬되어 있을 때 더 정확하게 측정할 수 있습니다.

이는 통신, 금융, 데이터 센터, 시험 연구소, 실시간 서비스 플랫폼에서 중요합니다.

자동화 및 실시간 제어 지원

자동화 시스템에서 정밀한 타이밍은 스케줄 기반 동작, 조율된 모션, 측정 정렬, 결정적 통신을 가능하게 합니다. 장치들은 로컬 타이밍에만 의존하는 대신 공유된 클록을 기준으로 작업을 실행할 수 있습니다.

이는 타이밍 오차가 공정 품질이나 안전에 영향을 줄 수 있는 환경에서 예측 가능성을 향상시킵니다.

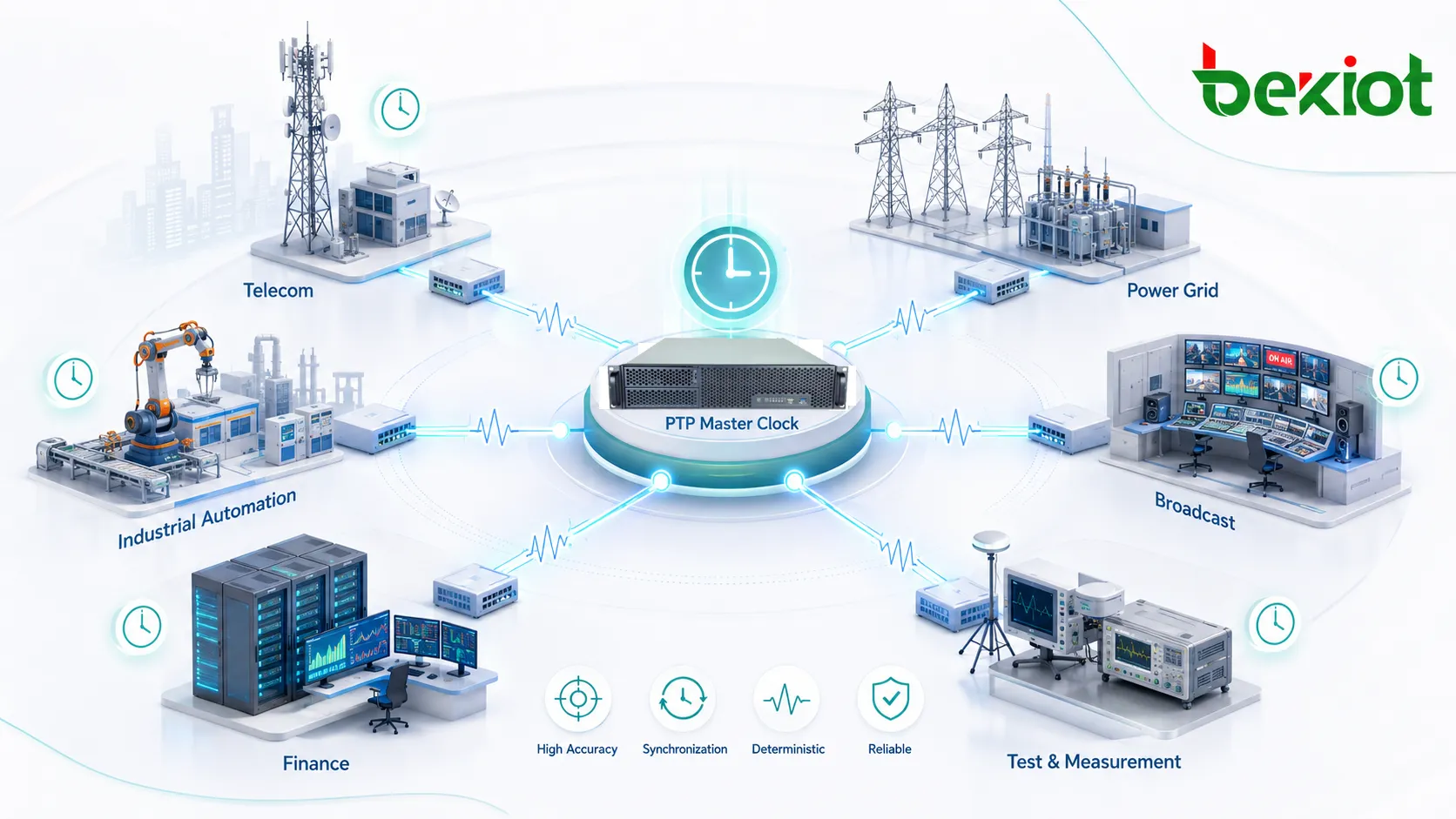

높은 정확도의 시간이 사용되는 곳

통신

통신 네트워크는 이동 기지국, 전송망, 패킷 동기화, 주파수 정렬에 정밀한 타이밍을 사용합니다. 정확한 시간은 무선 시스템이 전송을 조정하고 서비스 품질을 유지하는 데 도움을 줍니다.

네트워크가 소프트웨어 정의 및 패킷 기반으로 변화함에 따라, 이더넷과 IP 인프라를 통한 타이밍 분배의 중요성이 더욱 커지고 있습니다.

전력 및 에너지 시스템

변전소와 그리드 자동화 시스템은 장애 기록, 보호 협조, 싱크로페이저 측정, 이벤트 분석을 위해 정확한 타임스탬프에 의존합니다. 장애가 발생했을 때, 엔지니어는 서로 다른 장치가 언제 그것을 감지했는지 정확히 알아야 합니다.

정밀한 시간은 분석을 개선하고 팀이 분산 장비 전반의 그리드 동작을 이해하는 데 도움을 줍니다.

산업 자동화

공장과 공정 플랜트는 모션 제어, 측정 시스템, 기계 협조, 데이터 로깅, 분산 제어를 위해 시간 동기화를 사용할 수 있습니다. 정확한 시간은 장치들이 동작을 조율하고 생산 데이터를 정렬하는 데 도움을 줍니다.

고도화된 자동화 환경에서 타이밍 품질은 공정 반복성과 시스템 진단에 직접적인 영향을 미칠 수 있습니다.

방송 및 전문 미디어

방송 시설은 오디오, 비디오, 카메라, 제작 시스템, 미디어 네트워크를 정렬하기 위해 정밀한 타이밍을 사용합니다. 동기화는 드리프트, 립싱크 오류, 제작 타이밍 문제를 방지하는 데 도움을 줍니다.

IP 기반 미디어 워크플로우에서는 오디오 및 비디오 스트림이 전통적인 전용 신호 경로 대신 패킷 네트워크를 통해 이동할 수 있기 때문에 정밀한 네트워크 타이밍에 의존하는 경우가 많습니다.

금융 거래

금융 시스템은 거래 순서, 감사 추적, 지연 측정, 규제 보고, 매매 분석에 정확한 타임스탬프를 사용합니다. 고속 거래 환경에서는 아주 작은 타이밍 차이도 중요해질 수 있습니다.

PTP는 거래 인프라가 서버, 네트워크 장치, 측정 시스템 전반에 걸쳐 더 신뢰할 수 있는 시간 기준을 유지하도록 돕습니다.

데이터 센터 및 시험 연구소

데이터 센터와 연구소는 분산 로깅, 성능 시험, 패킷 분석, 스토리지 시스템, 보안 모니터링, 과학적 측정을 위해 정밀한 시간을 사용합니다. 정확한 타임스탬프는 여러 장치에 걸친 데이터를 훨씬 쉽게 연관 지을 수 있게 해줍니다.

시험 환경에서는 장비 동작을 검증하고 여러 장비 간의 결과를 비교하는 데 타이밍 정확도가 필수적일 수 있습니다.

네트워크 설계 고려 사항

올바른 프로파일 선택

PTP는 산업 및 사용 사례에 따라 서로 다른 프로파일로 설정할 수 있습니다. 통신 네트워크, 변전소, 방송 시스템, 산업 자동화 네트워크는 서로 동일한 설정을 사용하지 않을 수 있습니다.

프로파일은 메시지 간격, 지연 메커니즘, 전송 방식, 클록 선택, 성능 기대치 같은 중요한 동작을 정의합니다. 잘못된 프로파일을 선택하면 상호운용성이 저하될 수 있습니다.

타이밍 인지 인프라 사용

높은 정확도를 위해서는 스위치와 라우터가 타이밍 인지 기능을 지원해야 합니다. 바운더리 클록과 트랜스페어런트 클록은 네트워크 장비가 유발하는 오차를 줄입니다.

일반 스위치가 까다로운 환경에서 사용되면, 엔드포인트가 PTP를 지원하더라도 패킷 지연 변동이 동기화 성능을 저하시킬 수 있습니다.

네트워크 부하 제어

심한 혼잡은 타이밍 트래픽에 영향을 줄 수 있습니다. PTP 메시지는 작지만 지연 변동에 민감합니다. 서비스 품질(QoS), 네트워크 세그먼트 분할, 적절한 트래픽 엔지니어링을 통해 타이밍 패킷을 보호할 수 있습니다.

중요한 타이밍 네트워크는 불필요한 경로 변경이나 통제되지 않은 브로드캐스트 또는 멀티캐스트 동작을 피해야 합니다.

이중화 계획

시간 동기화는 미션 크리티컬할 수 있습니다. 그랜드마스터 클록에 장애가 발생하면 네트워크에는 백업 전략이 있어야 합니다. 이중화된 클록, 홀드오버 기능, 다중 기준 소스, 모니터링되는 페일오버는 복원력을 향상시킬 수 있습니다.

이중화는 반드시 시험되어야 합니다. 백업 클록은 장치들이 큰 시간 점프나 동기화 손실 없이 부드럽게 전환할 수 있을 때만 유용합니다.

시간 품질 모니터링

관리자는 클록 상태, 오프셋, 경로 지연, 그랜드마스터 식별 정보, 록 상태, 홀드오버 상태, 타이밍 알람을 모니터링해야 합니다. 모니터링이 없으면 애플리케이션이 실패하거나 로그가 불일치 상태가 될 때까지 동기화 문제를 알아채지 못할 수 있습니다.

특히 통신, 전력, 방송, 산업, 금융 환경에서는 시간 품질이 정상적인 시스템 상태 모니터링의 일부가 되어야 합니다.

NTP와의 비교

네트워크 시간 프로토콜(Network Time Protocol), 즉 NTP는 IT 시스템 전반에서 범용 시간 동기화를 위해 널리 사용됩니다. 많은 서버, 컴퓨터, 애플리케이션, 일반적인 네트워크 서비스에 적합합니다. 그러나 적절히 설계된 하드웨어 지원 환경에서 PTP가 제공하는 수준의 정밀도를 보통 제공하지는 못합니다.

PTP는 더 엄격한 타이밍이 요구될 때 사용됩니다. 하드웨어 타임스탬핑, 타이밍 인지 네트워크 장비, 특정 산업에 맞춰진 프로파일의 이점을 얻을 수 있습니다. 이 때문에 통신, 자동화, 전력, 방송, 계측 애플리케이션에 더 적합합니다.

선택은 반드시 둘 중 하나만 고르는 문제가 아닙니다. 많은 조직이 일반 IT 시스템에는 NTP를 사용하고, 더 높은 정밀도를 요구하는 특수 시스템에는 PTP를 사용합니다.

흔한 문제와 트러블슈팅

클록 오프셋이 너무 큼

오프셋이 크다는 것은 장치가 기준 시계와 밀접하게 일치하지 않는다는 뜻입니다. 원인으로는 잘못된 프로파일 설정, 지원되지 않는 타임스탬핑, 불안정한 네트워크 지연, 낮은 클록 품질, 부정확한 마스터 선택 등이 있을 수 있습니다.

엔드포인트가 의도한 그랜드마스터에 록되어 있는지, 하드웨어 타임스탬핑이 활성 상태인지 확인하십시오.

잦은 마스터 변경

장치들이 마스터를 자주 바꾼다면, 네트워크에 불안정한 클록 선택, 잘못 설정된 우선순위, 신뢰할 수 없는 기준 소스, 경쟁하는 그랜드마스터 클록 등이 있을 수 있습니다.

예상된 마스터가 일관되게 선택되고 백업 클록은 적절한 경우에만 이어받도록 클록 우선순위와 품질 값을 계획해야 합니다.

불안정한 경로 지연

경로 지연 변동은 정확도를 떨어뜨릴 수 있습니다. 네트워크 혼잡, 타이밍을 인지하지 못하는 스위치, 변경되는 경로, 멀티캐스트 문제, 과부하된 네트워크 장치 등이 원인일 수 있습니다.

타이밍 트래픽은 안정적인 경로를 사용해야 하며, 필요한 경우 바운더리 클록이나 트랜스페어런트 클록 기능을 지원하는 스위치를 사용해야 합니다.

장치 상호운용성 문제

제조사와 산업마다 서로 다른 프로파일, 메시지 간격, 전송 모드, 기본 설정을 사용할 수 있습니다. 장치들의 구성이 서로 맞지 않으면 올바르게 동기화되지 않을 수 있습니다.

특히 여러 제조사의 장비가 혼재된 환경에서는 대규모 구축 이전에 상호운용성 시험을 반드시 거쳐야 합니다.

구축 모범 사례

먼저 정확도 요구사항을 정의하는 것에서 시작하십시오. 모든 시스템에 나노초 수준 동기화가 필요한 것은 아닙니다. 요구되는 정밀도는 더 높은 수치를 바라는 막연한 바람이 아니라 애플리케이션으로부터 나와야 합니다.

적합한 시간 소스와 그랜드마스터 클록을 선택하십시오. 마스터 클록에는 신뢰할 수 있는 기준, 안정적인 발진기, 모니터링되는 상태, 그리고 애플리케이션이 중요할 경우 백업 전략이 갖춰져야 합니다.

여러 장치 간에 호환되는 프로파일을 사용하십시오. 계획 없이 프로파일 설정을 혼합하면 동기화 실패나 일관되지 않은 동작이 발생할 수 있습니다.

타이밍 트래픽을 보호하십시오. 애플리케이션이 높은 정확도를 요구하는 경우 타이밍 인지 스위치, QoS, VLAN, 안정적인 라우팅, 네트워크 모니터링을 사용하십시오.

페일오버와 홀드오버를 시험하십시오. 제어된 시험 환경에서 주 기준 소스를 분리하고 시스템이 안정적으로 유지되는지 관찰하십시오. 이를 통해 백업 타이밍 설계가 예상대로 동작하는지 확인할 수 있습니다.

성공적인 구축은 단순히 정밀한 클록을 선택하는 것만으로 정의되지 않습니다. 전체 타이밍 체인을 안정적이고 모니터링 가능하게 유지하며 애플리케이션 요구사항에 부합하도록 만드는 것이 진정한 성공입니다.

유지보수 및 장기 운영

시간 동기화는 다른 중요한 인프라 서비스처럼 유지보수되어야 합니다. 관리자는 클록 로그, 오프셋 추세, 그랜드마스터 상태, 펌웨어 버전, 네트워크 변경 사항, 알람 이력을 검토해야 합니다.

네트워크 변경은 타이밍 성능에 영향을 줄 수 있습니다. 스위치 교체, VLAN 변경, 라우팅 경로 추가, QoS 규칙 수정 등은 지연 동작을 바꿀 수 있습니다. 주요 네트워크 변경 후에는 타이밍을 다시 시험해야 합니다.

백업 클록과 홀드오버 소스 또한 주기적으로 점검해야 합니다. 한 번도 시험해 보지 않은 백업 시스템은 주 소스가 상실되었을 때 실패할 수 있습니다.

자주 묻는 질문 (FAQ)

PTP를 Wi-Fi를 통해 실행할 수 있나요?

기술적으로는 일부 환경에서 무선 네트워크를 통해 전달될 수 있지만, Wi-Fi는 일반적으로 높은 정확도의 동기화를 어렵게 만드는 가변적인 지연을 유발합니다. 정밀한 사용 사례에서는 유선 이더넷이 선호됩니다.

모든 스위치가 타이밍 기능을 지원해야 하나요?

항상 그렇지는 않지만, 여러 네트워크 홉에 걸쳐 높은 정확도가 필요한 경우 타이밍 인지 스위치가 중요해집니다. 까다롭지 않은 애플리케이션에서는 일반 스위치도 수용 가능할 수 있습니다.

그랜드마스터가 외부 기준을 잃어버리면 어떻게 되나요?

좋은 클록이라면 홀드오버 모드로 진입하여 내부 발진기를 기반으로 계속 시간을 제공할 수 있습니다. 홀드오버의 품질은 발진기 안정성과 외부 기준이 복구되지 않은 기간에 따라 달라집니다.

PTP와 NTP를 함께 사용할 수 있나요?

그렇습니다. 많은 환경이 고정밀 시스템에는 PTP를, 일반 IT 시스템에는 NTP를 사용합니다. 이때 각 장치가 자신의 역할에 맞는 올바른 시간 소스를 따르도록 주의를 기울여야 합니다.

동일한 네트워크에서 두 장치가 서로 다른 정확도를 보이는 이유는 무엇인가요?

타임스탬핑 지원 여부, 발진기 품질, 프로파일 설정, 스위치 경로, 펌웨어 동작, 네트워크 부하, 또는 각 장치가 동일한 그랜드마스터와 지연 메커니즘을 사용하고 있는지 여부 등에서 차이가 발생할 수 있습니다.
