PoE(Power over Ethernet)는 동일한 이더넷 케이블을 통해 데이터와 전력을 모두 전송하는 기능을 말합니다. 실제로 이는 네트워크 스위치나 인젝터가 별도의 로컬 전원 어댑터 없이 호환 가능한 엣지 디바이스에 전원을 공급할 수 있음을 의미합니다. 이 문서에서 논의하는 특정 표준은 IEEE 802.3af로, 트위스티드 페어 이더넷 케이블링을 통해 안전하게 전력을 공급하는 일반적인 방법을 확립한 최초의 널리 채택된 PoE 표준입니다.

802.3at 및 802.3bt와 같은 최신 표준은 이제 더 높은 전력 수준을 지원하지만, 802.3af는 여전히 매우 관련성이 높습니다. IP 전화, 기본 무선 액세스 포인트, 소형 IP 카메라, 인터콤, 카드 리더기 및 많은 전력 예산이 필요하지 않은 기타 네트워크 장치에 여전히 널리 사용됩니다. 많은 기업 및 산업 현장에서 802.3af는 여전히 단순성, 호환성 및 설치 비용 간의 가장 실용적인 균형을 제공합니다.

IEEE 802.3af PoE란 무엇인가?

기본 정의

IEEE 802.3af는 이더넷 네트워크를 위한 최초의 표준화된 PoE 형식입니다. 이는 표준 이더넷 케이블링을 통해 PSE(Power Sourcing Equipment)에서 PD(Powered Device)로 전력이 감지, 협상 및 전달되는 방식을 정의합니다. 일상적인 배포 언어에서 PSE는 일반적으로 PoE 스위치 포트 또는 미드스팬 인젝터이고, PD는 IP 전화, 카메라 또는 무선 단말기와 같은 엔드포인트 장치입니다.

이 표준은 중요한 배포 문제를 해결했습니다. 표준화된 PoE 이전에는 많은 네트워크 장치에 데이터 케이블과 가까운 AC 콘센트가 모두 필요했습니다. 802.3af를 통해 설치자는 전원 콘센트가 우연히 있는 곳이 아니라 장치가 가장 유용한 곳에 배치할 수 있었습니다. 이러한 변화는 IP 텔레포니, 천장 장착형 무선 액세스 포인트 및 네트워크 기반 건물 장치의 채택을 가속화하는 데 도움이 되었습니다.

802.3af가 여전히 중요한 이유

원래 PoE 표준이 구식이 되었다고 가정하기 쉽지만, 실제 네트워크의 대부분은 그렇게 작동하지 않습니다. 많은 수의 엣지 디바이스가 여전히 802.3af 전력 범위 내에서 잘 작동합니다. 장치가 적당한 전력만 필요로 하는 경우 802.3af를 사용하면 스위치 선택이 간소화되고, 전력 계획 부담이 줄어들며, 혼합 환경에서의 하위 호환성이 향상됩니다.

이것이 광범위한 네트워크가 PoE+ 이상을 지원하는 경우에도 많은 기업, 운송, 산업 및 상업 프로젝트에 802.3af 엔드포인트를 계속 포함하는 이유입니다. 원래 표준은 특히 높은 전력 소비보다 안정적인 통신을 우선시하는 장치의 경우 최신 엣지 네트워킹의 실질적인 기초의 일부로 남아 있습니다.

일반적인 802.3af 배포는 하나의 이더넷 케이블을 사용하여 IP 전화와 같은 호환 가능한 엔드포인트에 네트워크 연결과 전원을 모두 전달합니다.

802.3af PoE는 어떻게 작동하는가?

PSE 및 PD

모든 802.3af 배포는 두 가지 역할로 시작됩니다. 첫 번째는 PSE(Power Sourcing Equipment)입니다. 이것은 전원을 공급하는 측으로, 일반적으로 PoE 지원 이더넷 스위치 또는 독립형 인젝터입니다. 두 번째는 PD(Powered Device), 즉 이더넷을 통한 전력 수용을 위해 설계된 엔드포인트를 의미합니다. 이 두 측이 서로 인식하고 안전하게 상호 작용할 수 있도록 표준이 존재합니다.

이 안전 단계는 중요합니다. PoE 지원 스위치는 단순히 항상 모든 구리 포트에 전력을 공급하지 않습니다. 먼저 연결된 장치가 실제로 PoE를 수신하도록 설계되었는지 확인합니다. 이는 비PoE 장비에 대한 우발적인 전력 공급을 방지하고 혼합 배포를 훨씬 쉽게 관리할 수 있게 합니다.

감지, 분류 및 전력 공급

간단히 말해서, 802.3af는 단계적으로 작동합니다. 먼저, PSE는 유효한 PD가 연결되었는지 확인하기 위해 감지를 수행합니다. 그런 다음 장치의 전력 요구량을 추정하기 위해 분류를 수행할 수 있습니다. 그 후, 포트는 작동 전원을 적용하고 필요에 따라 전원을 유지하거나 차단할 수 있도록 링크를 계속 모니터링합니다.

배포 관점에서 이것은 PoE가 매우 실용적으로 느껴지는 이유 중 하나입니다. 설치자는 호환 장치를 연결하고 네트워크가 나머지를 처리하도록 할 수 있습니다. 스위치는 엔드포인트에 전원 공급 자격이 있는지 확인하고, 적절한 예산을 할당하며, 엔드포인트 위치에 별도의 전기 설비 없이 장치를 온라인 상태로 유지합니다.

15.4W가 엔드포인트가 15.4W를 받는다는 의미가 아닌 이유

802.3af에 대한 가장 일반적인 오해 중 하나는 바로 전력 수치 자체입니다. 이 표준은 일반적으로 최대 15.4와트를 공급하는 것으로 설명되지만, 이 수치는 공급 측에서 사용 가능한 최대 전력을 나타냅니다. 케이블을 통해 일부 전력이 손실되기 때문에 PD에서 사용 가능한 최대 보장 전력은 더 낮습니다.

대부분의 기술 요약에서 장치 측의 사용 가능한 최대치는 12.95와트로 나열됩니다. 이러한 차이는 실제 제품 선택에서 중요합니다. 장치가 PoE 전원이라고 불릴 수 있지만, 전체 작동 시 실제 소비 전력이 PD 측의 802.3af 한도를 초과하는 경우 대신 802.3at가 필요할 수 있습니다. 이것이 그렇지 않으면 단순한 이더넷 설치에서도 신중한 전력 예산 책정이 중요한 이유입니다.

802.3af의 기술적 특성

전력 수준 및 케이블링 모델

IEEE 802.3af는 일반적으로 PSE에서 최대 15.4와트, PD에서 최대 12.95와트 사용 가능과 관련이 있습니다. 배포 측면에서 이것은 고부하 장치보다는 중간 전력의 엔드포인트에 적합합니다. 표준 트위스티드 페어 이더넷 케이블링을 중심으로 설계되었으며 네트워크가 발전함에 따라 10/100 및 기가비트 이더넷 환경과 널리 연관되었습니다.

실제 프로젝트에서 이것은 802.3af가 일반적으로 음성 단말기, 적당한 수준의 비디오 장치, 액세스 제어 구성 요소, 소형 인터콤 단말기 및 경량 무선 엔드포인트에 적합하다는 것을 의미합니다. 히터, 팬-틸트-줌 메커니즘, 대형 디스플레이 또는 더 강력한 무선 장치가 관련된 경우 계획자는 종종 PoE+ 이상으로 이동합니다.

최신 PoE 세대와의 호환성 및 공존

802.3af가 유용하게 남아 있는 또 다른 이유는 에코시스템 호환성입니다. 최신 PoE 네트워크는 여러 전력 등급에 걸친 장치들의 혼합을 포함하는 경우가 많습니다. 최신 스위치는 다른 포트 또는 동일한 플랫폼에서 802.3af, 802.3at 및 802.3bt를 지원할 수 있지만, 많은 엔드포인트는 여전히 802.3af 수준의 전력만 소비합니다.

이러한 하위 호환성은 조직이 점진적으로 업그레이드하는 데 도움이 됩니다. 스위칭 계층이 최신 표준으로 이동했다는 이유만으로 모든 전화기, 인터콤 또는 카메라를 교체할 필요는 없습니다. PSE와 PD가 올바르게 협상하는 한, 저전력 장치는 더 넓은 혼합 전력 환경에서 정상적으로 계속 작동할 수 있습니다.

PoE 인젝터 및 미드스팬과의 관계

모든 802.3af 배포가 PoE 스위치로 시작되는 것은 아닙니다. 많은 개조 시나리오에서 현장에는 이미 비PoE 스위치가 설치되어 있을 수 있습니다. 이 경우, 미드스팬 인젝터를 스위치와 엔드포인트 사이에 삽입하여 이더넷 데이터 경로를 유지하면서 전력을 추가할 수 있습니다. 이것은 소수의 엣지 디바이스만 PoE가 필요할 때 유용합니다.

이것은 802.3af를 단계별 업그레이드에 특히 친숙하게 만듭니다. 조직은 인젝터가 있는 몇 개의 IP 전화 또는 액세스 포인트로 시작한 후, 전원이 공급되는 엔드포인트 수가 증가함에 따라 나중에 통합 PoE 스위칭으로 이동할 수 있습니다. 이 표준은 엔드포인트 로직을 변경하지 않고 두 접근 방식을 모두 지원합니다.

802.3af PoE의 주요 용도

IP 전화 및 통신 단말기

802.3af의 고전적인 용도 중 하나는 IP 텔레포니입니다. IP 전화는 네트워크 액세스와 안정적인 작동 전력이 모두 필요하기 때문에 단일 케이블 배포로부터 큰 이점을 얻습니다. PoE는 책상 설치를 간소화하고, 케이블 배선을 더 깔끔하게 유지하며, 모든 책상의 로컬 어댑터가 아닌 스위칭 계층을 통한 중앙 집중식 UPS 시스템으로 전력을 백업할 수 있도록 합니다.

이것이 PoE가 처음에 기업 텔레포니와 밀접하게 연관된 이유 중 하나입니다. 오늘날에도 많은 책상 전화기, 벽 전화기, SIP 인터콤 및 소형 페이징 단말기가 802.3af 전력 범위 내에 편안하게 들어맞습니다.

무선 액세스 포인트 및 경량 네트워크 인프라

무선 액세스 포인트는 특히 초기 Wi-Fi 세대 또는 저전력 실내 배포에서 또 다른 일반적인 802.3af 응용 분야입니다. 전용 AC 콘센트가 필요하지 않을 때 천장 배치가 훨씬 쉬워집니다. 단일 구조화된 케이블링 런으로 업링크와 작동 전력을 모두 제공할 수 있습니다.

모든 최신 액세스 포인트가 802.3af 전력 제한 내에 머물 수 있는 것은 아니지만, 많은 소형 또는 기능 제한 모델은 여전히 가능합니다. 이것은 적당한 성능이 허용되고 설치 단순성이 중요한 사무실, 학교, 소매점, 임시 공간 및 지점 환경에서 표준을 유용하게 만듭니다.

IP 카메라, 인터콤 및 액세스 제어 엔드포인트

802.3af는 보안 및 시설 시스템에도 널리 사용됩니다. 고정 IP 카메라, 소형 비디오 또는 오디오 인터콤, 도어 스테이션, 카드 리더기 및 일부 경보 또는 센서 게이트웨이는 로컬 전원 공급이 불편하거나 비용이 많이 들 수 있는 네트워크 엣지 위치에 설치되기 때문에 종종 PoE를 사용합니다.

이러한 시나리오에서 중앙 집중식 전력 공급에는 두 번째 이점이 있습니다. 유지 관리가 더 쉬워집니다. 엔드포인트가 관리되는 스위치를 통해 전원을 공급받을 때 관리자는 포트 전원 상태를 모니터링하고, 전력 예산을 더 명확하게 계획하며, 일부 환경에서는 현장에 사람을 보내지 않고 문제가 있는 장치를 원격으로 전원 재순환할 수 있습니다.

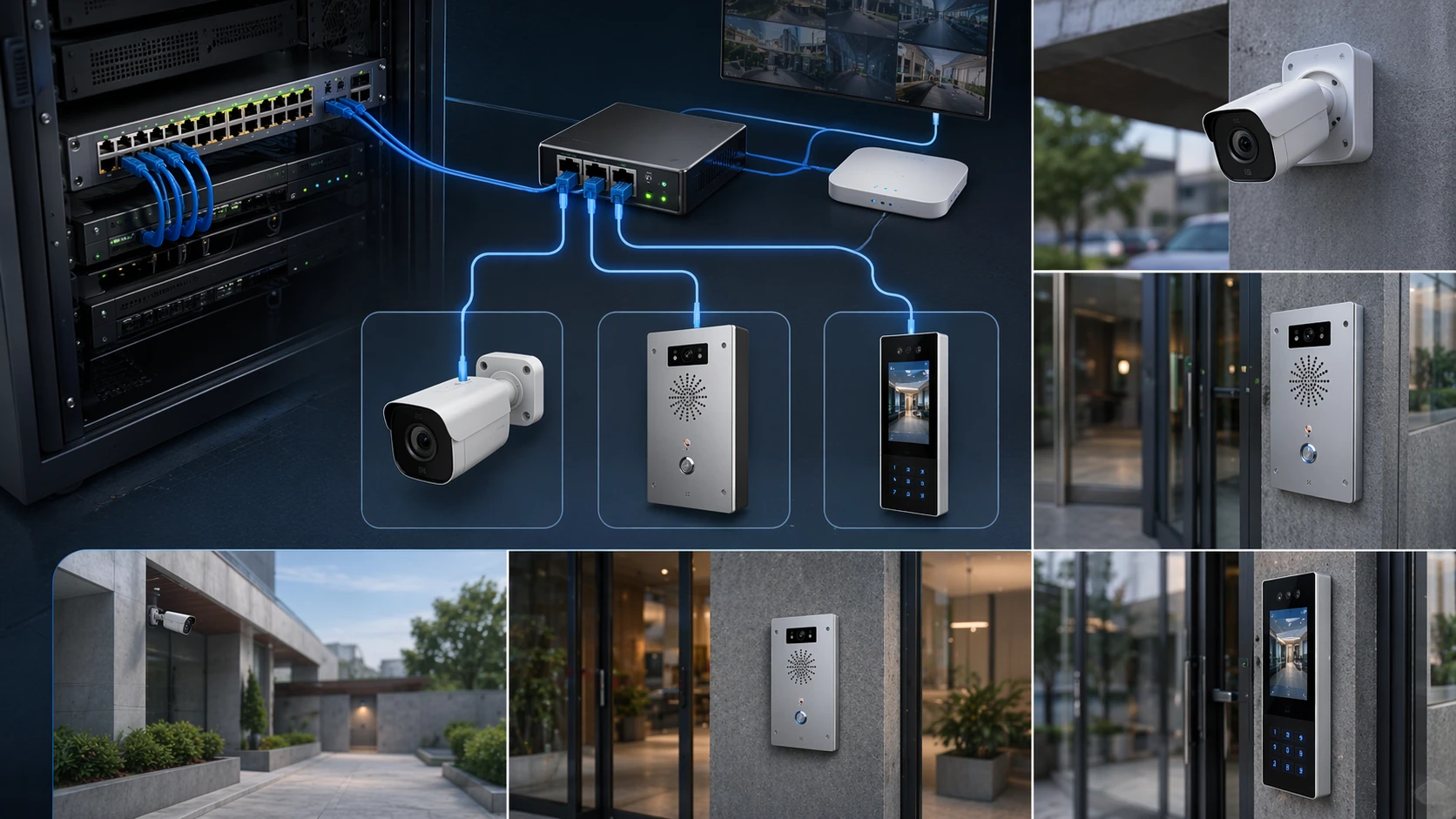

802.3af PoE는 단일 케이블 설치로 현장 복잡성을 줄이는 고정 카메라, 인터콤 단말기 및 액세스 제어 리더와 같은 엣지 장치에 일반적으로 사용됩니다.

실제 배포에서 802.3af의 이점

더 간단한 설치

가장 확실한 이점은 실제로 가장 중요한 것이기도 합니다: 더 적은 케이블과 더 적은 로컬 전원 공급 장치입니다. 데이터와 전원 모두에 단일 이더넷 런을 사용하면 설치 노력이 줄어들고, 가까운 벽면 콘센트에 대한 의존도를 피하며, 장치 배치에 대한 설계자의 유연성이 향상됩니다.

이것은 특히 복도, 로비, 교실, 창고, 터미널, 통제 지점 및 구조화된 케이블링 확장보다 전기 인프라 추가가 더 느리거나 비용이 많이 드는 개조 프로젝트에서 가치가 높습니다.

중앙 집중식 전력 관리

PoE는 전력 로직의 대부분을 네트워크 계층으로 다시 이동시킵니다. 많은 분산된 어댑터에 의존하는 대신 조직은 스위치 인프라 또는 중앙에 배치된 인젝터에서 전력을 관리할 수 있습니다. 이는 스위칭 계층이 UPS 시스템으로 백업될 때 복원력을 향상시키고 엔드포인트가 부팅에 실패할 때 문제 해결을 단순화할 수 있습니다.

통신 시스템의 경우 중앙 집중식 전원은 사람들이 처음 기대하는 것보다 더 가치 있는 경우가 많습니다. 책상 전화기, 인터콤 또는 페이징 장치가 네트워크를 통해 전원을 공급받고 코어 스위칭 경로에 백업 전원이 있는 경우, 사용자 영역의 로컬 AC 전원이 중단되어도 음성 및 알림 서비스를 계속 사용할 수 있습니다.

분산 엔드포인트를 위한 깔끔한 확장성

프로젝트가 소수의 장치에서 수십 또는 수백 개로 확장될 때 802.3af는 엣지 설계의 일관성을 유지하는 데 도움이 됩니다. 설치자는 모든 엔드포인트에 대해 별도의 콘센트 가용성을 계획할 필요가 없습니다. 대신 네트워크 설계 과정의 일부로 스위치 전력 예산과 포트 수를 계산할 수 있습니다.

이것은 PoE가 최신 통합 커뮤니케이션 및 스마트 빌딩 배포의 중요한 부분이 된 이유 중 하나입니다. 가치는 단 하나의 장치에 전원을 공급하는 것이 아닙니다. 그것은 사이트 전체에 걸쳐 분산된 엔드포인트에 더 반복 가능하고 지원 가능한 배포 모델을 제공하는 데 있습니다.

802.3af 대 PoE+ 및 최신 표준

802.3af로 충분한 경우

802.3af는 일반적으로 엔드포인트가 적당한 전력 프로필로 집중된 작업을 수행할 때 충분합니다. 일반적인 예로는 많은 책상 전화기, 기본 인터콤 스테이션, 소형 액세스 포인트, 카드 리더기 및 무거운 보조 기능이 없는 고정 카메라가 있습니다. 이러한 경우 더 높은 PoE 클래스로 이동해도 실질적인 이점이 없을 수 있습니다.

이러한 이유로 많은 네트워크는 스위칭 하드웨어 자체가 더 높은 전력 표준을 지원하는 경우에도 802.3af 엔드포인트를 계속 사용합니다. 엔드포인트를 올바른 전력 수준에 맞추는 것은 모든 장치가 사용 가능한 최신 표준을 사용해야 한다고 가정하는 것보다 종종 더 효율적입니다.

802.3at 또는 802.3bt가 더 나은 선택인 경우

IEEE 802.3at에 따른 PoE+는 일반적으로 장치가 802.3af가 안정적으로 보장할 수 있는 것보다 더 많은 전력을 필요로 할 때 선택됩니다. 이는 종종 듀얼 라디오 액세스 포인트, PTZ 카메라, 대형 인터콤 패널, 더 까다로운 기능을 갖춘 비디오폰 또는 가열 또는 보조 주변 장치가 있는 장치에 적용됩니다.

더 높은 전력 수요의 경우 802.3bt가 중요해집니다. 여기에는 대형 디스플레이, 고급 무선 인프라, 산업용 장치 또는 특수 현장 장비가 포함됩니다. 선택은 실제로 어떤 표준이 더 발전된 것처럼 들리는지에 관한 것이 아닙니다. 엔드포인트의 실제 작동 요구 사항이 사용 가능한 전력 예산 내에 맞는지에 관한 것입니다.

설계 및 배포 팁

마케팅 라벨이 아닌 장치 측 전력 요구 사항 확인

장치를 평가할 때 “PoE 지원”이라는 문구에 멈추지 마십시오. 실제 전력 소비와 필요한 PoE 등급을 확인하십시오. 일부 엔드포인트는 802.3af로 부팅할 수 있지만 더 많은 전력을 사용할 수 없는 경우 특정 기능을 비활성화합니다. 다른 것들은 이상적인 조건에서 작동하지만 액세서리, 저온 또는 전체 기능 작동으로 인해 전력 소비가 증가하면 불안정해질 수 있습니다.

이것이 사양 검토가 중요한 이유입니다. 좋은 배포 계획은 실제 PD 전력 요구 사항으로 시작하여 케이블 길이, 스위치 전력 예산, 중복성 기대치 및 환경 조건을 통해 역으로 작업합니다.

스위치 전력 예산 조기 계획

소규모 배포에서 PoE는 거의 자동적으로 느껴질 수 있습니다. 대규모 프로젝트에서 전력 예산 계획은 필수적이 됩니다. 스위치에는 많은 PoE 지원 포트가 있을 수 있지만 사용 가능한 총 전력은 여전히 연결된 모든 엔드포인트의 결합된 최대 소비 전력보다 낮을 수 있습니다. 설계자는 포트별 제한과 총 섀시 또는 전원 공급 장치 용량을 모두 확인해야 합니다.

이것은 많은 장치가 한 번에 설치될 수 있는 통신 시스템, 학교, 운송 노드 및 보안 배포에서 특히 중요합니다. 충분한 이더넷 포트가 있는 스위치가 반드시 충분한 전력 예산을 가진 스위치는 아닙니다.

더 넓은 신뢰성 전략의 일부로 PoE 사용

PoE는 더 넓은 네트워크 복원력 계획과 연결될 때 가장 잘 작동합니다. 여기에는 PoE 스위치를 위한 UPS 보호, 세분화된 음성 VLAN, 중요 엔드포인트의 명확한 라벨링, 링크 상태와 전원 상태를 모두 표시할 수 있는 모니터링 도구가 포함될 수 있습니다. 통신량이 많은 환경에서 이러한 세부 사항은 단순히 작동하는 시스템과 중단 중에도 사용 가능한 상태를 유지하는 시스템 간의 차이를 만들 수 있습니다.

IP 전화, 인터콤, 페이징 스테이션 또는 경량 산업용 엔드포인트를 배포하는 사이트의 경우 802.3af는 종종 편의 기능 이상입니다. 그것은 전체 엣지 네트워크의 운영 설계의 일부가 됩니다.

다양한 산업 분야의 응용

기업 사무실 및 캠퍼스 네트워크

사무실, 학교 및 캠퍼스 환경에서 802.3af는 전화기, 출입구 인터콤, 벽 장착형 장치 및 경량 액세스 포인트와 가장 자주 연관됩니다. 이들은 단일 케이블 배포가 설치 복잡성을 줄이고 시간이 지남에 따라 재배치 또는 재구성을 더 쉽게 만드는 전형적인 사례입니다.

이 표준은 건물 구석구석에 추가 로컬 전력 공사를 기다리지 않고 사이트에서 통신 및 액세스 장치를 배포할 수 있도록 하기 때문에 단계적 인프라 프로젝트에서도 잘 작동합니다.

상업용 건물 및 공공 시설

상업용 부동산, 병원, 운송 건물, 호텔 및 공공 서비스 위치는 종종 분산된 저전력 네트워크 엔드포인트에 의존합니다. 카드 리더기, 도움말 지점, 책상 전화기, 소형 페이징 장치 및 모니터링 단말기는 모두 표준화된 PoE 전달의 이점을 누릴 수 있습니다.

이러한 환경에서 중앙 집중식 전원 및 간소화된 유지 관리는 종종 원래 설치 비용 절감만큼 가치가 있습니다. 네트워크 팀은 로컬 어댑터 및 현장 측 전기 변경에 대한 의존도를 줄이면서 많은 수의 분산 장치를 관리할 수 있습니다.

산업 및 반산업 통신 지점

산업 또는 견고한 환경에서도 일부 네트워크 장치는 여전히 802.3af 제한 내에 잘 속합니다. 산업용 IP 전화, 소형 운영자 패널, 현장 인터콤 스테이션, 모니터링 단말기 또는 경량 센싱 게이트웨이는 장치 설계가 중간 전력 소비에 최적화된 경우 802.3af를 사용할 수 있습니다.

여기서 장점은 단순한 편의성이 아닙니다. 통제된 배포입니다. 단일 이더넷 케이블은 캐비닛 레이아웃을 단순화하고, 액세서리 부품을 줄이며, 여러 위치에 걸쳐 저전력 현장 엔드포인트를 설치하는 방법을 표준화하기 쉽게 만듭니다.

자주 묻는 질문 (FAQ)

802.3af는 PoE+와 동일합니까?

아닙니다. 802.3af는 원래 PoE 표준이고, PoE+는 IEEE 802.3at를 나타냅니다. 후자의 표준은 802.3af보다 더 높은 전력 수준을 지원합니다.

802.3af는 얼마나 많은 전력을 제공합니까?

802.3af는 일반적으로 PSE 측에서 최대 15.4와트를 제공하며, 케이블 손실을 고려한 후 PD에서 최대 12.95와트가 보장되는 것으로 설명됩니다.

802.3af 스위치가 IP 전화에 전원을 공급할 수 있습니까?

예, 많은 IP 전화는 802.3af 전력 예산 내에서 작동하도록 특별히 설계되었습니다. 그러나 대형 디스플레이나 추가 기능이 있는 일부 고급 전화기에는 더 많은 전력이 필요할 수 있습니다.

일반적으로 어떤 장치가 802.3af를 사용합니까?

일반적인 예로는 IP 전화, 소형 무선 액세스 포인트, 고정 IP 카메라, 인터콤 단말기, 카드 리더기 및 기타 적당한 전력의 네트워크 엔드포인트가 있습니다.

PoE는 로컬 전원 어댑터의 필요성을 줄여줍니까?

예. 그것은 주요 배포 이점 중 하나입니다. 네트워크 케이블은 데이터와 전력을 모두 제공할 수 있으며, 이는 종종 엔드포인트에서 별도의 로컬 어댑터의 필요성을 제거합니다.

802.3af 대신 802.3at를 선택해야 하는 경우는?

엔드포인트의 실제 전력 요구 사항이 802.3af가 안정적으로 제공할 수 있는 것을 초과하거나, 장치가 더 높은 PoE 클래스에서만 중요한 기능을 활성화하는 경우 802.3at로 이동해야 합니다.
