Modbus TCP는 표준 TCP/IP 네트워크, 주로 이더넷을 통해 Modbus 응용 메시지를 전달하는 산업용 통신 프로토콜입니다. 실질적으로 제어기, 원격 입출력 스테이션, HMI, 게이트웨이, 계측기, 드라이브 및 소프트웨어 플랫폼에 IP 네트워크를 통한 읽기 및 쓰기 명령을 교환하는 간단한 방식을 제공합니다. 해당 프로토콜은 개념상 수십 년이 지났지만 예측 가능하고 구현이 쉬우며 방대한 자동화 제품 생태계의 지원을 받아 널리 사용되고 있습니다.
사람들은 Modbus TCP를 '이더넷 포트가 탑재된 Modbus'로 간단히 설명하기도 하지만 해당 표현은 피상적입니다. 핵심은 Modbus 자체가 응용 계층 메시지 모델이며, TCP/IP와 이더넷이 하위 전송 및 네트워크 계층을 구성한다는 점입니다. 이로 인해 Modbus TCP 기기는 다수의 자동화 시스템에서 공통으로 사용되는 Modbus 데이터 모델과 기능 코드 동작을 유지한 채 현대 산업 아키텍처에 통합될 수 있습니다.

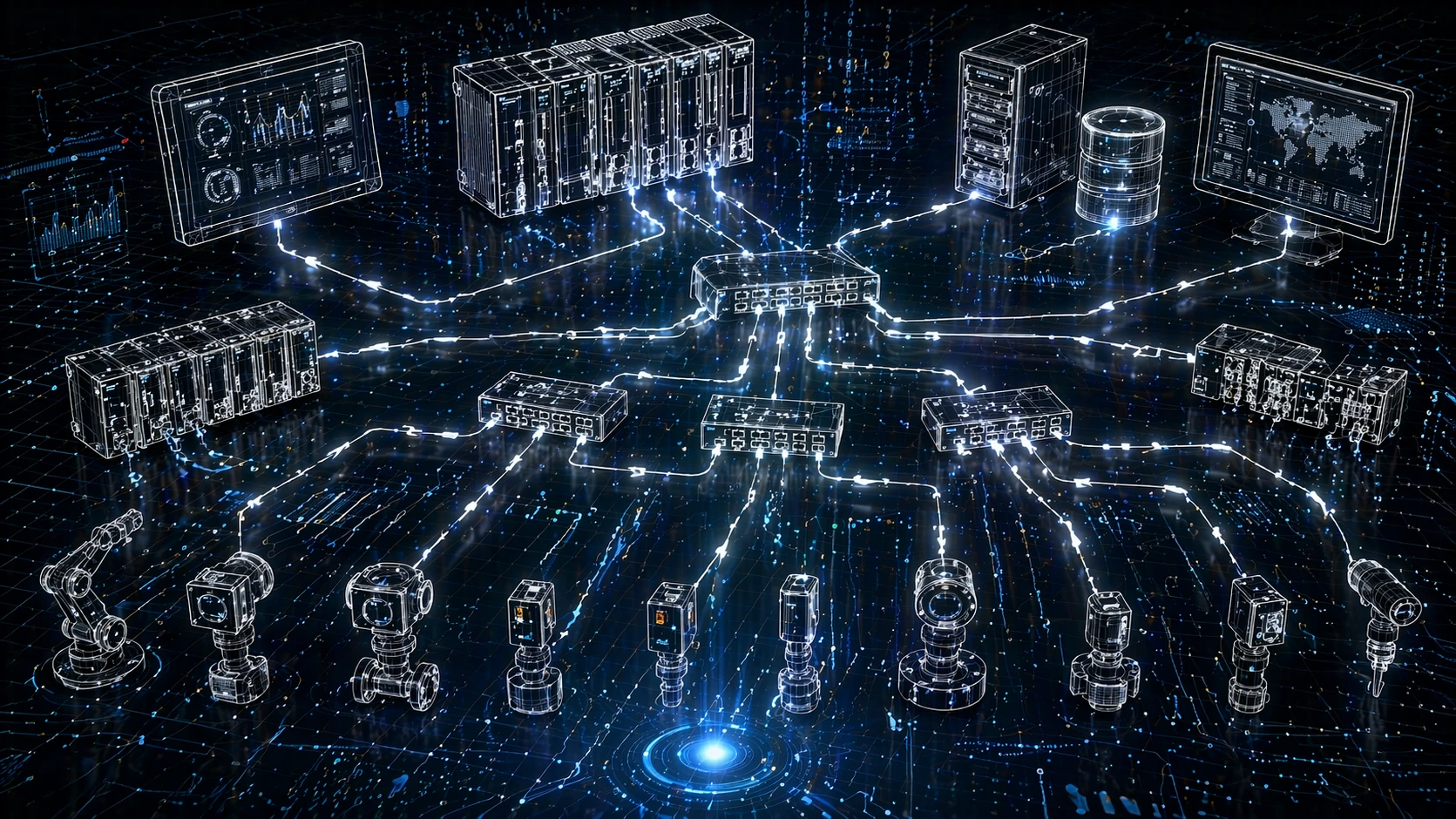

Modbus TCP는 표준 이더넷 및 TCP/IP 환경에서 산업 기기를 연결하며 익숙한 Modbus 요청-응답 모델을 유지합니다.
Modbus TCP란 무엇인가
Modbus는 다양한 버스 및 네트워크 환경의 기기 간 클라이언트/서버 통신에 사용되는 응용 계층 메시지 프로토콜입니다. Mod 협회의 응용 프로토콜 사양에서는 Modbus를 명확히 OSI 7계층으로 지정하며, TCP/IP 스택의 예약 시스템 포트 502번을 통해 인터넷 환경에서 접근할 수 있다고 명시합니다. 해당 응용 프로토콜을 이더넷 상의 TCP/IP로 실행하는 시스템을 대부분의 엔지니어가 Modbus TCP 또는 Modbus TCP/IP라고 부릅니다.
실제 프로젝트에서 클라이언트는 통신을 시작하는 시스템을 의미하며 PLC, SCADA 서버, 산업용 PC, BMS 플랫폼 또는 데이터 수집 프로그램이 해당됩니다. 서버는 원격 입출력 노드, 가변 주파수 드라이브, 전력 계측기, 보호 계전기, HVAC 제어기, 공정 계측기 등 요청에 응답하는 기기입니다. 클라이언트가 데이터 요청 또는 쓰기 명령을 전송하면 서버는 요청한 값 또는 예외 응답을 반환합니다.
용어 관련 미세하지만 중요한 변경점으로, Mod 협회는 구식 마스터/슬레이브 표현 대신 클라이언트/서버 용어 사용을 권장합니다. 해당 변경은 현대 네트워크 용어와의 일관성을 높이고 소프트웨어 및 게이트웨이 아키텍처 설명의 정확도를 개선했습니다.
Modbus TCP의 활용 분야
Modbus TCP는 주로 이더넷 네트워크 기반의 산업 모니터링, 제어 및 데이터 교환에 사용됩니다. 공장, 공공 설비 시스템, 빌딩 자동화, 수처리 시설, 에너지 관리 플랫폼 및 공정 설비에서 널리 쓰이며 운영자는 기기 상태 확인, 계측 데이터 수집, 간단한 제어 명령 전송을 안정적으로 수행할 수 있습니다.
PLC 및 원격 입출력 통신
가장 흔한 활용처는 PLC와 분산 입출력 기기 간 통신입니다. 제어기는 직렬 링크에 의존하지 않고 이더넷을 통해 원격 입출력 모듈을 주기적으로 조회할 수 있습니다. 이는 다수의 패널, 캐비닛, 현장 스테이션이 넓은 영역에 분포된 공장에서 시스템 확장을 용이하게 합니다.
Modbus TCP는 구현 난이도가 낮아 다수의 입출력 제조사가 자사 제품에 다른 산업용 이더넷 프로토콜을 탑재하더라도 해당 프로토콜을 지원합니다. 서로 다른 브랜드의 장비를 단일 제어 네트워크로 통합해야 할 때 실용적인 대안 및 상호 운용 계층으로 활용됩니다.
SCADA, HMI 및 데이터 수집
SCADA 플랫폼과 HMI는 탱크 수위, 펌프 상태, 모터 가동 현황, 온도, 압력, 유량 및 전기 파라미터 등의 데이터 수집에 Modbus TCP를 주로 활용합니다. 엔지니어링 관점에서 폴링 방식이 직관적이고 레지스터 기반 구조를 태그 및 대시보드에 쉽게 매핑할 수 있어 효율적입니다.
복잡한 P2P 제어 로직보다 데이터 가시성 확보가 목표일 때 특히 유용합니다. 예를 들어 HMI는 전력 계측기의 홀딩 레지스터를 주기적으로 읽어 전압, 전류 값을 표시하고 임계값 초과 시 알람을 작동시킵니다.
게이트웨이 및 프로토콜 통합
또 다른 주요 활용처는 프로토콜 브리징입니다. 게이트웨이는 Modbus TCP와 Modbus RTU, 혹은 다른 필드 프로토콜 간의 변환을 수행합니다. 구식 직렬 기기를 최신 이더넷 기반 감시 플랫폼에 연결해야 하는 개보수 프로젝트에서 빈번하게 사용됩니다.
이러한 환경에서 Modbus TCP는 실용적인 통합 계층으로 작용합니다. 모든 계측 장비를 교체하지 않고 기존 현장 자산을 유지한 채 게이트웨이를 통해 제어실, 중앙 서버 또는 클라우드 연동 엣지 컴퓨터에 데이터를 연동할 수 있습니다.
실제 산업 현장의 Modbus TCP 사용 사례는 분산 장비의 상태 비트, 계측값, 카운터 및 제어 값 읽기 위주로 이루어집니다.
Modbus TCP 작동 원리
기능적으로 Modbus TCP는 요청-응답 모델을 따릅니다. 클라이언트는 일반적으로 TCP 502번 포트를 사용해 서버와 TCP 연결을 생성한 후, 기능 코드 및 필요한 데이터 필드가 포함된 Modbus 요청을 전송합니다. 서버는 요청을 처리하고 정상 응답 또는 처리 불가 시 예외 응답을 반환합니다.
공식 Modbus 메시지 가이드에서는 TCP/IP 기반 Modbus 통신을 이더넷 TCP/IP 네트워크의 클라이언트/서버 서비스로 정의합니다. 또한 구현 환경에서 자주 언급되는 네 가지 메시지 유형(요청, 표시, 응답, 확인)을 설명합니다. 엔지니어가 일상 대화에서 모든 용어를 사용하지는 않지만 해당 모델은 응용 프로그램과 네트워크 스택 간의 작동 과정을 명확히 합니다.
프로토콜 스택
Modbus TCP의 스택 구조는 다음과 같습니다.
최상단: Modbus 응용 계층
전송 계층: TCP
네트워크 계층: IP
데이터 링크 및 물리 계층: 이더넷
해당 구조가 RS-485 기반 Modbus RTU와의 핵심 차이점입니다. 응용 동작은 동일하지만 전송 방식이 변경되며, 직렬 타이밍 규칙 및 CRC 프레이밍 대신 TCP 세션 관리와 이더넷/IP 전송 방식을 사용합니다.
MBAP 헤더 및 PDU 구조
표준 Modbus TCP 메시지는 MBAP 헤더 이후 Modbus PDU가 이어지는 구조입니다. MBAP는 Modbus Application Protocol Header의 약칭이며 주요 구성 요소는 다음과 같습니다.
트랜잭션 식별자
프로토콜 식별자
길이
유닛 식별자
PDU에는 기능 코드와 연관 데이터가 담기며 실행 작업에 따라 레지스터 주소, 비트 수, 레지스터 값 또는 쓰기 명령 등의 정보가 포함됩니다.
유닛 식별자는 게이트웨이 환경에서 특히 중요합니다. 순수 이더넷 종단 간 Modbus TCP 네트워크에서는 비중이 낮지만, Modbus TCP 게이트웨이가 하위 직렬 기기를 주소 지정할 때 요청을 정확한 장비로 라우팅하는 핵심 역할을 수행합니다.
기능 코드
기능 코드는 클라이언트가 서버에 요청하는 동작을 정의합니다. 가장 널리 사용되는 예시는 다음과 같습니다.
코일 읽기
이산 입력 읽기
홀딩 레지스터 읽기
입력 레지스터 읽기
단일 코일 쓰기
단일 레지스터 쓰기
다중 코일 쓰기
다중 레지스터 쓰기
해당 동작은 실질적인 산업 데이터 교환의 대부분을 커버합니다. 불리언 상태는 주로 코일 또는 이산 입력에 매핑되며 아날로그 값, 카운터, 설정값, 계측 데이터는 16비트 레지스터에 저장됩니다.
Modbus TCP 데이터 모델 설명
다수의 엔지니어가 레지스터 표를 통해 Modbus를 처음 접합니다. Modbus는 자기 기술형 객체 구조가 아닌 단순 논리 모델로 데이터를 구성하며 주요 데이터 유형은 코일, 이산 입력, 입력 레지스터, 홀딩 레지스터 총 4가지입니다.
코일과 이산 입력은 1비트 단일 값이며 레지스터는 16비트 값입니다. 실제 현장에서는 제조사가 다수의 16비트 레지스터를 결합해 32비트 정수, 부동 소수점 값, 타임스탬프, 총 에너지 사용량, 누적 카운터 등 대용량 데이터를 표현합니다. 이 때문에 모든 Modbus TCP 프로젝트에서 기기 레지스터 맵이 필수적입니다. 프로토콜은 데이터 전송 방식을 규정하고 제조사 맵은 데이터의 실제 의미를 정의합니다.
이러한 간결함이 Modbus TCP의 주요 장점입니다. 방대한 의미론적 형식으로 전체 기기를 모델링하지 않고, 상위 제어 및 모니터링 플랫폼에서 해석 가능한 압축되고 범용적인 읽기/쓰기 방식을 제공합니다.
Modbus TCP 주요 특징
간편성 및 폭넓은 호환 지원
Modbus TCP의 가장 큰 강점은 간단한 구조입니다. 제조사가 손쉽게 탑재할 수 있고 시스템 통합업체의 테스트가 용이해 산업용 장비에서 가장 지원 범위가 넓은 통신 옵션 중 하나로 자리 잡았습니다.
다브랜드 혼용 시스템에서 해당 범용성이 중요합니다. 고급 프로토콜이 탑재된 기기라도 기본 상호 운용성을 확보하는 공통 표준으로 Modbus TCP가 활용됩니다.
표준 이더넷 인프라 활용
순수 직렬 솔루션과 달리 Modbus TCP는 표준 이더넷 및 TCP/IP 네트워크에서 작동합니다. 일반 스위치, 구조화 케이블, 광섬유 업링크, 산업용 이더넷 장비, VLAN 설계, 표준 IP 문제 해결 도구를 활용할 수 있습니다.
현장 엔지니어와 IT 지식을 갖춘 OT 팀의 구축 부담을 줄이며 네트워크 분할 및 원격 접속을 이더넷 기반 통합 아키텍처에 쉽게 연동할 수 있습니다.
모니터링 및 기본 제어에 최적화
Modbus TCP는 폴링 기반 모니터링과 간단한 제어 로직에 적합합니다. 공정 값, 기기 상태, 알람, 카운터, 파라미터 블록 읽기에 효율적이며 다수의 시스템에서 설정값, 모드 명령, 활성화 비트, 구성 값 쓰기에도 실용적입니다.
고도화된 의미론적 모델이나 고정밀 시간 기반 제어 시스템보다 간편한 상호 운용성을 목적으로 선택되는 프로토콜입니다. 복잡성보다 명확성과 호환성이 중요한 환경에서 강점을 발휘합니다.
게이트웨이 연동성 우수
프로토콜 구조가 성숙해 Modbus TCP는 게이트웨이와 자연스럽게 연동됩니다. 직렬-이더넷 변환, 현장 기기 통합, 엣지 데이터 수집, OT-IT 데이터 연동이 간소화되며 이더넷 측 인터페이스로 설계하기 용이합니다.
이는 기존 설비 환경에서 Modbus TCP가 지속적으로 활용되는 이유 중 하나이며, 전면 교체 없이 구식 제어 자산을 현대 공장 네트워크와 연결하는 다리 역할을 수행합니다.
Modbus TCP vs Modbus RTU
Modbus TCP와 Modbus RTU는 기본 응용 개념은 동일하지만 전송 방식, 프레이밍, 운영 방식에서 차이가 존재합니다.
Modbus RTU는 주로 RS-485 등 직렬 링크에서 구동되며 직렬 프레임 규칙, 버스 기기 주소 지정, CRC 오류 검사를 사용합니다. 전통적인 현장 배선 및 다중 접속 직렬 환경에서 일반적으로 사용됩니다.
Modbus TCP는 TCP/IP 및 이더넷 기반으로 작동하며 RTU 프레임 대신 MBAP 헤더를 사용하고 이더넷 스위칭 및 IP 라우팅 기술을 활용합니다. 각 서버를 IP 기반 네트워크 노드로 인식해 현대 공장 네트워크 및 소프트웨어와의 통합이 용이합니다.
실제 현장에서는 두 프로토콜을 병용하는 경우가 많으며, 레거시 직렬 기기는 Modbus RTU를 유지하고 게이트웨이가 Modbus TCP로 변환해 SCADA, 이력 관리 시스템, 상위 제어기와 연동합니다.
현대 시스템에서 Modbus TCP의 장점
제조사 간 상호 운용성
실 현장에서 가장 큰 장점은 상호 운용성입니다. Modbus TCP는 대부분의 브랜드가 공통으로 지원하는 프로토콜로, PLC, 계측기, HVAC 제어기, SCADA 시스템이 각기 다른 제조사 제품으로 구성된 프로젝트에서 필수적으로 활용됩니다.
모든 고급 기능을 활용할 수는 없더라도 감시 및 연동에 필요한 핵심 운영 데이터 교환에는 충분히 활용 가능합니다.
빠른 통합 및 시운전
시운전 담당자는 검증과 확인이 간편한 프로토콜을 선호합니다. Modbus TCP는 투명한 구조로 일반 테스트 도구 및 프로토콜 분석기를 통해 연결 상태, 레지스터 맵, 읽기/쓰기 동작을 신속하게 검증할 수 있습니다.
이로 인해 시스템 가동 시 문제 해결 기간이 단축되며, 납기 압박이 있는 프로젝트에서 주소 지정 오류, 레지스터 매핑 오류, 네트워크 연결 문제를 정밀하게 분리할 수 있어 실용적입니다.
확장 가능한 이더넷 기반 설계
이더넷 기반 구축 방식은 순수 직렬 네트워크보다 유연한 확장성을 제공합니다. 기기를 패널, 건물, 공정 구역에 분산 배치하더라도 체계적인 IP 설계를 통해 안정적으로 접근할 수 있습니다.
서브넷 분할, VLAN, 스위치 용량, 산업 사이버 보안, 트래픽 관리의 중요성은 여전히 높지만, 전체 아키텍처는 직렬 연결 네트워크보다 훨씬 유연합니다.
Modbus TCP 일반 활용처
공장 자동화
공장에서는 Modbus TCP를 활용해 PLC, 모터 드라이브, 조작 스테이션, 원격 입출력 블록, 바코드 기기, 환경 센서, 설비 보조 시스템 간 데이터를 교환합니다. 설비 감시 및 상태 수집을 위한 범용 통신 표준으로 가장 널리 쓰입니다.
에너지 및 전력 모니터링
전력 계측기, 차단기, 무정전 전원장치, 에너지 관리 제어기는 대부분 Modbus TCP를 지원합니다. 전압, 전류, 역률, 주파수, 고조파 데이터, 총 에너지 사용량을 단일 모니터링 플랫폼으로 통합 관리할 수 있습니다.
상하수도 시설
펌프, 밸브 스테이션, 분석 기기, 수위 계측기, 양수장 제어 패널 등이 Modbus TCP로 공정 데이터를 전송합니다. 공공 설비 운영사 및 통합업체는 중앙 모니터링, 알람 관리, 분산 현장의 보고서 작성에 해당 프로토콜을 활용합니다.
빌딩 자동화 및 HVAC
빌딩 시스템에서 Modbus TCP는 냉동기, 보일러, 공조기, 가변 주파수 드라이브, 에너지 계측기, 환경 제어기에 탑재됩니다. 빌딩 관리 플랫폼(BMS)이 운영 데이터를 수집하고 기계 및 전기 하위 시스템의 명령을 연동하는 핵심 역할을 수행합니다.
엣지 데이터 수집 및 산업 IoT 연동
다수의 엣지 게이트웨이와 산업용 컴퓨터가 Modbus TCP 기기를 주기적으로 조회해 로컬 대시보드, 이력 데이터 저장, 클라우드 전송용 데이터를 수집합니다. 광범위한 분석 플랫폼과 연동되는 현장 최종 통신 프로토콜로 활용됩니다.
구축 시 고려사항 및 권장 사항
레지스터 맵 관리
프로토콜 자체는 간단하지만 프로젝트 문서화가 미흡하면 제조사별 레지스터 맵이 복잡해집니다. 레지스터 주소, 스케일 규칙, 데이터 타입, 바이트 순서, 쓰기 가능 파라미터를 버전 관리하며 체계적으로 관리하는 것이 권장됩니다.
시운전 시 발생하는 다수의 문제는 프로토콜 자체가 아닌 레지스터 매핑 오류에서 비롯됩니다. 부호 불일치, 워드 순서 뒤바뀜, 미기입 스케일 계수 등은 네트워크 오류와 동등한 장애를 유발합니다.
산업 환경에 맞는 네트워크 설계
Modbus TCP는 일반 이더넷과 IP를 사용하기 때문에 일부 팀에서 네트워크 관리의 중요성을 간과합니다. 생산 환경에서는 분할 제어 네트워크, 관리형 스위치, 이중화 전략, 브로드캐스트 제한, QoS, 안전한 원격 접속 설계가 필수적입니다.
프로토콜은 간단하지만 무구조 평면 네트워크에 모든 기기를 배치하면 전체 시스템이 취약해질 수 있습니다.
폴링 동작 이해
Modbus TCP는 기본적으로 폴링 기반으로 작동해 클라이언트가 주기적으로 데이터를 요청합니다. 엔지니어는 폴링 주기, 레지스터 그룹화, 연결 제한, 각 기기의 처리 한계를 고려해야 합니다.
다수의 시스템이 동일 서버에 과도한 빈도로 접근하면 성능 저하가 발생합니다. 각 플랫폼이 개별적으로 현장 기기를 조회하기보다 중앙 수집 계층을 구축해 데이터를 재분배하는 설계가 효율적입니다.
현실적인 사이버 보안 대응
기존 Modbus TCP는 상호 운용성을 우선으로 설계되었으며 현대 제로 트러스트 보안 기준을 충족하지 않습니다. 따라서 실제 구축 환경에서는 접근 제어, 네트워크 분할, 방화벽 규칙, VPN, 산업 DMZ 설계, 기기 보안 설정 강화가 필수입니다.
일부 환경에서는 Modbus 보안 강화 옵션을 검토하고 있지만 대부분의 운영 현장에서는 실용적인 네트워크 방어 및 자산 관리가 핵심 보안 대책으로 작용합니다.
Modbus TCP의 한계
Modbus TCP는 실용적인 프로토콜이지만 완벽하지는 않습니다. 자체적으로 고도화된 의미론적 데이터 모델을 제공하지 않으며 초고속 시간 제어 및 상황별 자기 설명이 필요한 시스템에는 부적합합니다. 엔지니어는 추가 계층, 게이트웨이, 소프트웨어 로직을 결합해 해당 한계를 보완합니다.
또 다른 한계로 프로토콜 레벨의 호환성이 데이터 모델 호환성을 보장하지 않는다는 점이 있습니다. 두 기기가 모두 Modbus TCP를 지원하더라도 레지스터 구조, 스케일 규칙, 지원 기능이 상이해 정밀한 매핑 작업이 필수적입니다.
결론
Modbus TCP는 산업 기기에 이더넷 및 TCP/IP 기반의 간편한 운영 데이터 교환 방식을 제공하는 실용적인 문제 해결책으로 지속적으로 중요한 역할을 수행합니다. 과도한 기능을 탑재하지 않지만 계측 데이터 폴링, 상태 확인, 기본 명령 전송, 다브랜드 기기 통합, 레거시 자산의 신규 네트워크 연동 분야에서 꾸준히 활용 가치를 인정받고 있습니다.
이러한 이유로 Modbus TCP는 전 세계 공장, 공공 시설, 빌딩, 산업 설비 및 개보수 프로젝트에서 널리 사용됩니다. 오랜 사용 역사는 단순한 전통이 아닌 간결한 설계, 폭넓은 지원, 실질적인 현장 활용 가치의 결과입니다.
자주 묻는 질문
Modbus TCP와 Modbus RTU는 동일한가
아닙니다. 두 프로토콜은 기본 Modbus 응용 개념은 공유하지만 Modbus RTU는 RS-485 등 직렬 링크에서 구동되고 Modbus TCP는 TCP/IP 및 이더넷 환경에서 작동합니다.
Modbus TCP가 사용하는 포트 번호
Modbus TCP는 기본적으로 TCP 502번 포트를 사용하며, 해당 포트는 Modbus 응용 프로토콜 사양에서 TCP/IP 통신용 예약 시스템 포트로 지정됩니다.
Modbus TCP 클라이언트와 서버의 차이
클라이언트가 레지스터 읽기, 값 쓰기 등 요청을 개시하고 서버는 요청을 수신해 데이터 또는 예외 응답을 반환합니다.
Modbus TCP가 직렬 Modbus 기기와 통신할 수 있는가
네, 일반적으로 게이트웨이를 통해 연동합니다. 게이트웨이가 이더넷 측 Modbus TCP와 하위 직렬 환경의 Modbus RTU를 상호 변환합니다.
Modbus TCP는 기본적으로 안전한가
아닙니다. 기존 Modbus TCP는 호환성과 간편성을 목적으로 개발되어 현대 사이버 보안 요건을 충족하지 않습니다. 안전한 운영을 위해 네트워크 분할, 접근 제어, 방화벽, VPN 및 체계적인 시스템 설계가 필수입니다.
