장비 설치 지점의 전원 연속성
로컬 백업 전원은 주 전원이 고장 나거나 불안정해질 때 장비, 시스템 또는 중요 부하를 계속 운전하게 해 주는 근접 전원입니다.
UPS, 배터리 팩, 발전기, 전원 스테이션, 인버터, DC 전원 또는 보호 대상 가까이에 설치된 하이브리드 구조로 구성될 수 있습니다.
대규모 중앙 백업과 달리 로컬 백업은 특정 실, 랙, 통신 단말, 보안 시스템, 네트워크 장비, 의료 장비, 제어 패널 또는 비상 회로를 보호합니다.
목적은 다운타임 감소, 데이터 손실 방지, 안전 기능 유지, 제어된 종료 또는 지속 운전입니다.
로컬 백업 전원은 단순히 장비를 켜 두는 것이 아니라, 그 장비에 의존하는 기능을 보호하는 것입니다.
기본 의미
보호할 부하 가까이에 배치되는 대기 또는 보조 전원입니다.
정상 시에는 주 전원을 사용하고, 주 전원이 실패하면 설계에 따라 자동 또는 수동으로 백업 전원이 부하를 이어받습니다.
소규모 시스템에서는 라우터, 스위치, IP 전화, 서버, 출입통제 패널용 소형 UPS가 될 수 있습니다.
대형 현장에서는 배터리 캐비닛, 발전기 연동 회로, 비상 배전 또는 통신·제어 장비용 로컬 DC 전원이 포함됩니다.
로컬 백업과 중앙 백업
중앙 백업은 주 발전기, 중앙 UPS 또는 비상 전원으로 건물이나 많은 부하를 보호합니다. 로컬 백업은 설치 지점의 선택된 장비를 보호합니다.
두 방식은 함께 사용할 수 있습니다. 건물에 발전기가 있어도 네트워크 랙, 제어 패널, 통신 장비, 보안 장비는 전환 지연과 짧은 정전을 보완하기 위해 로컬 UPS를 사용할 수 있습니다.
단시간과 장시간 백업
일부 시스템은 몇 분의 운전을 위해 설계되어 순간 정전을 넘기고 전자 장비의 갑작스러운 종료를 막으며 발전기 기동 시간을 확보합니다.
다른 시스템은 1시간, 여러 시간 또는 그 이상을 지원하며 장기 정전 중에도 장비가 계속 동작해야 하는 경우에 사용됩니다.
작동 방식
UPS 기반 구조에서는 UPS가 상용 전원을 받아 배터리를 충전하고 보호 장비에 전력을 공급합니다. 전원이 끊기면 배터리 에너지로 즉시 부하를 유지합니다.
발전기 기반 구조에서는 주 전원 장애와 발전기 안정화 사이의 간격을 로컬 백업이 메웁니다.
DC 시스템에서는 배터리 스트링이 통신, 보안, 제어 장비를 안정화된 DC 버스로 직접 지원할 수 있습니다.
전원 감지
시스템은 전압, 주파수, 위상 상태와 전원 품질을 감시합니다. 주 전원이 허용 범위를 벗어나면 이상 상태를 감지합니다.
민감한 전자 장비는 짧은 정전에도 재부팅, 고장, 데이터 손실이 발생할 수 있어 빠른 감지가 중요합니다.
자동 전환
UPS는 밀리초 단위로 배터리 전환이 가능하고, 발전기 시스템은 발전기가 안정된 뒤 자동 절체 스위치를 사용합니다.
필요한 속도는 부하에 따라 다릅니다. 서버, 스위치, 스토리지, 통신 장비는 매우 빠른 백업이 필요합니다.
운전 시간 지원
운전 시간은 배터리 용량, 부하 전력, 인버터 효율, 배터리 수명, 온도, 설계에 따라 달라집니다.
계획은 실제 부하 측정에 기반해야 하며 장비가 추가되면 예상보다 시간이 줄어들 수 있습니다.

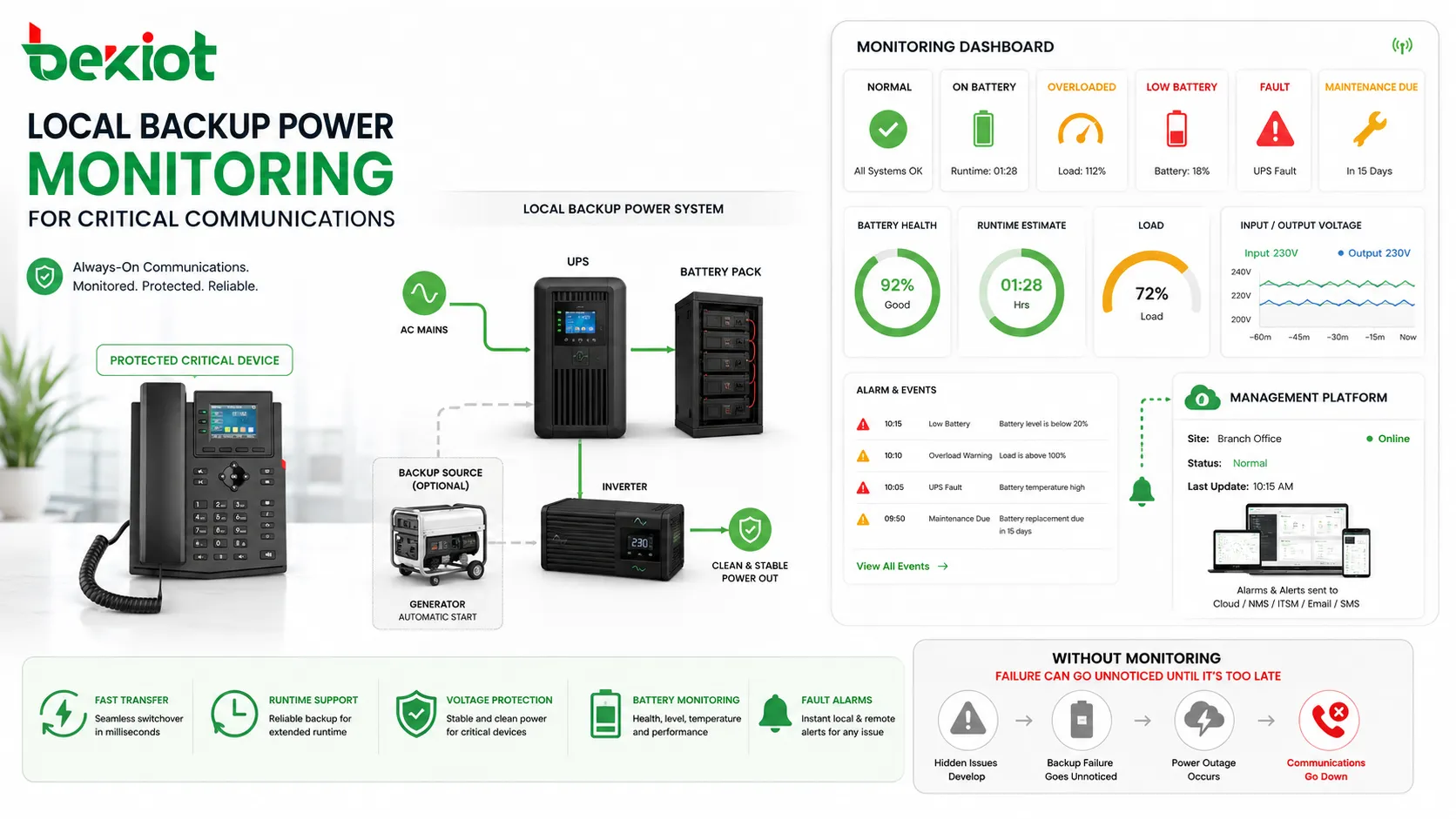

주요 기능
신뢰성 있는 시스템은 빠른 응답, 안정 출력, 적절한 운전 시간, 전원 품질 보호, 모니터링, 알람, 안전한 유지보수성을 제공해야 합니다.
빠른 백업 응답
전원 장애 시 장비 재부팅이나 서비스 중단을 막을 만큼 빠르게 부하를 지탱해야 합니다.
IT와 통신에서는 짧은 순간 정전도 네트워크 단절, 통화 중단, 데이터 손상, 시스템 재시작을 유발할 수 있습니다.
전압 및 품질 보호
많은 백업 장비는 전압 강하, 서지, 과전압, 저전압, 주파수 변동, 전기 노이즈를 보호합니다.
서버, 네트워크, 출입통제, 영상감시, 의료전자, 연구장비, 산업 제어기에 중요합니다.
배터리와 운전 시간 관리
배터리 상태가 백업 신뢰성을 결정합니다. 충전, 저전압 경고, 상태 감시, 운전 시간 추정, 교체 계획이 필요합니다.
배터리는 노화되므로 중요 시스템은 정기 시험이 필요합니다.
상태 모니터링과 알람
정상, 배터리 운전, 과부하, 저전압, 고장, 유지보수 필요 여부를 표시하고 로컬 또는 플랫폼으로 알람을 보낼 수 있습니다.
모니터링이 없으면 실제 정전 때까지 고장을 알지 못할 수 있습니다.
이점
로컬 백업 전원은 반드시 가동되어야 하는 장비와 서비스를 보호해 다운타임을 줄이고 데이터를 보호하며 비상 대응과 시스템 회복력을 높입니다.
서비스 중단 감소
라우터, 스위치, 서버, PBX, 인터콤, 카메라, 출입통제, 경보, 모니터링 장비가 계속 동작할 수 있습니다.
이 장비들이 꺼지면 통신, 보안, 업무 운영이 중단될 수 있습니다.
데이터 손실 방지
컴퓨터, 서버, 스토리지, 임베디드 컨트롤러는 갑작스러운 전원 제거 시 데이터 손실이나 손상을 겪을 수 있습니다.
백업 전원은 작업 완료 또는 안전 종료 시간을 제공합니다.
안전과 비상 준비
비상 조명, 경보 패널, 통신 장비, 출입통제, 방송 장비, 보안 시스템은 비상 시 계속 작동해야 합니다.
로컬 백업은 일반 전원이 없을 때도 이러한 기능을 유지합니다.
분산 현장의 회복력
원격실, 야외 캐비닛, 지사, 통신 쉘터, 현장 스테이션은 중앙 백업으로 완전히 보호되지 않을 수 있습니다.
로컬 백업은 각 중요 지점에 독립적인 회복력을 제공합니다.

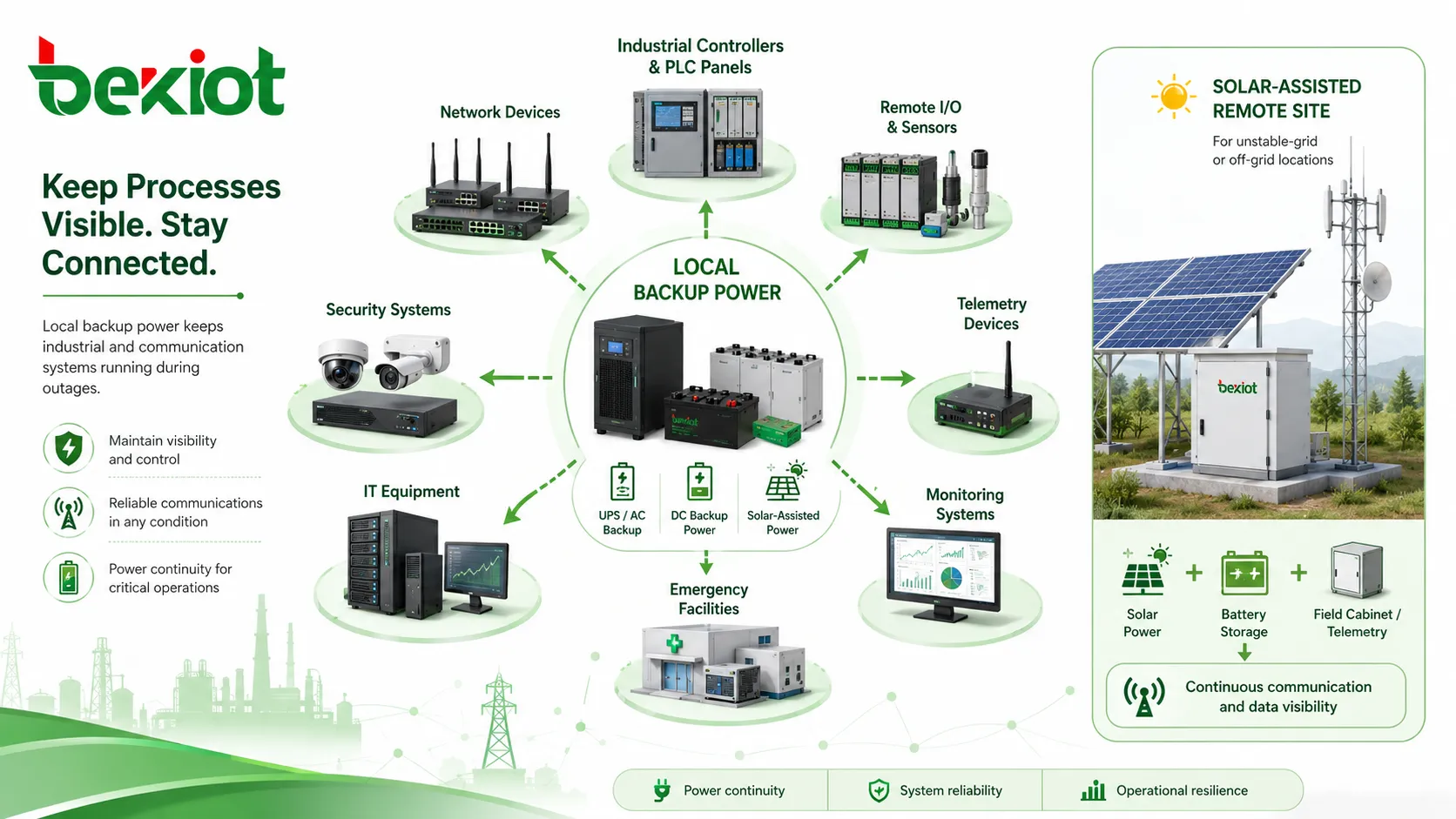

일반 적용 분야
짧은 전원 중단이 운영, 보안, 통신 또는 안전 문제를 만들 수 있는 곳에서 사용됩니다.
네트워크와 통신
라우터, 스위치, Wi-Fi, SIP 전화, IP PBX 서버, VoIP 게이트웨이, 인터콤, 페이징 컨트롤러, 통신 서버에는 로컬 백업이 필요합니다.
통신실과 네트워크 랙에서 UPS는 연결성을 유지하고 발전기 전원이 가능해질 때까지 시간을 벌어 줍니다.
보안과 출입통제
출입 제어 패널, 전기 잠금장치, 카드 리더, 비상 출구 장치, 침입 경보, CCTV, 보안 워크스테이션은 백업 전원이 필요할 수 있습니다.
설계는 fail safe, fail secure, 필요한 시간, 지역 규정을 고려해야 합니다.
화재와 생명 안전
화재 수신기, 통보 장치, 비상 통신, 연기 제어, 대피 장비는 전용 백업 전원이 요구될 수 있습니다.
해당 기관 요구에 따라 설계, 유지, 시험, 문서화해야 합니다.
IT 서버와 워크스테이션
서버, 스토리지, 워크스테이션, POS 단말은 갑작스러운 종료를 막기 위해 로컬 UPS를 사용합니다.
정전이 배터리 시간보다 길면 UPS가 안전 종료 신호를 보낼 수 있습니다.
산업 및 원격 모니터링
산업 컨트롤러, PLC, 원격 I/O, 센서, 게이트웨이, 원격측정, 모니터링 시스템은 정전 중에도 공정을 볼 수 있게 전원이 필요합니다.
원격지는 태양광 보조 배터리 또는 DC 백업을 사용할 수 있습니다.
일반 유형
기술은 운전 시간, 전환 속도, 부하 종류, 현장 환경, 유지보수 요건에 따라 선택됩니다.
| 백업 유형 | 일반 용도 | 주요 장점 |
|---|---|---|
| UPS | 서버, 네트워크, 통신 | 빠른 전환과 깨끗한 출력 |
| 배터리 팩 | 경보, 출입통제, 소형 전자 | 간단한 로컬 운전 시간 |
| 발전기 | 긴 정전과 큰 부하 | 연료가 있으면 장시간 공급 |
| DC 백업 | 통신, 제어, 원격 감시 | DC 부하에 효율적 |
| 태양광+배터리 | 원격지와 실외 감시점 | 전력망이 제한된 곳에 유용 |
UPS 시스템
UPS는 가장 일반적인 장치 중 하나이며 정전 시 빠르게 배터리 전원을 공급합니다.
부하 전력, 운전 시간, 파형, 배터리 용량, 관리 기능에 따라 선택합니다.
배터리 기반 백업
경보 패널, 출입통제, 비상 장비, DC 장비에 널리 쓰입니다.
배터리 수명, 온도, 충전 품질, 방전 이력이 성능에 영향을 줍니다.
발전기 지원 백업
발전기는 긴 정전과 큰 부하에 적합하지만, 민감한 장비는 발전기 기동과 전환 중 UPS가 필요합니다.
선정 요소
배터리 크기만이 아니라 보호 부하, 목표 운전 시간, 전환 시간, 환경, 유지보수, 모니터링을 검토해야 합니다.
부하 계산
연결 장비의 정격 전력과 실제 운전 전력을 합산합니다.
장래 확장도 고려해 과부하를 피해야 합니다.
운전 시간 요구
일부 시스템은 안전 종료 시간만 필요하고, 다른 시스템은 전원 복귀나 발전기 기동까지 계속 운전해야 합니다.
중요 통신, 비상, 보안 시스템은 일반 사무 장비보다 긴 시간이 필요할 수 있습니다.
전환 시간
일부 장비는 짧은 중단을 견디지만, 다른 장비는 즉시 재부팅됩니다.
서버, 통신, 네트워크 장비는 적절한 UPS가 필요합니다.
환경과 설치 공간
온도, 습도, 먼지, 환기, 랙 공간, 배선, 소음, 유지보수 접근성을 고려합니다.
고온은 배터리 수명을 단축합니다.
유지보수와 시험
일상적으로 정상처럼 보여도 배터리 약화, 과부하, 분리, 설정 오류가 있으면 실제 정전 시 실패할 수 있습니다.
운전 시간 시험
제어된 조건에서 요구 시간 동안 부하를 지탱하는지 확인합니다.
시간이 짧으면 노화, 부하 증가, 충전 불량, 고온, 고장을 의심합니다.
배터리 점검
수명, 팽창, 누액, 부식, 단자, 온도, 경고 표시를 확인하고 중요 시스템은 고장 전에 교체합니다.
부하 변화 확인
새 장비가 추가되면 용량과 운전 시간을 다시 계산해야 합니다.
알람 감시
과부하, 배터리 고장, 저전압, 전원 장애, 충전기, 온도, 자체시험 오류를 처리해야 합니다.
피해야 할 실수
하나의 UPS에 너무 많은 장비를 연결하거나, 주 장비만 보호하고 관련 장비를 잊거나, 발전기가 모든 UPS 필요를 대체한다고 생각하는 것은 흔한 실수입니다.
서비스가 작동하는 전체 경로를 보호해야 합니다.
배포 모범 사례
백업 전원은 사후 보완이 아니라 부하 목록, 운전 시간, 유지보수, 알람, 복구 절차를 포함한 전체 시스템 설계의 일부여야 합니다.
전체 서비스 경로 보호
통신 시스템은 PBX, 스위치, 라우터, 게이트웨이, 단말, 녹음 시스템이 필요할 수 있습니다.
필수 장비 하나라도 보호되지 않으면 서비스는 실패할 수 있습니다.
명확한 라벨
콘센트, 회로, UPS 출력, 배터리 캐비닛, 연결 장비를 명확히 표시합니다.
운전 시간과 책임 문서화
예상 운전 시간, 부하, 배터리 유형, 교체일, 담당자, 알람 연락처, 시험 절차를 기록합니다.
변경 후 재검토
장비 추가, 제거, 업그레이드, 이동 후 전력 수요, 운전 시간, 배선, 모니터링 설정을 다시 확인합니다.
FAQ
AC와 DC 장비를 모두 지원할 수 있습니까?
예. AC 부하는 UPS 또는 인버터, DC 부하는 DC 배터리 시스템 또는 안정화 DC 전원이 필요합니다.
UPS 과부하는 어떻게 알 수 있습니까?
대부분의 UPS는 표시창, 소프트웨어, SNMP 카드 또는 알람으로 부하율을 보여 줍니다.
모든 네트워크 랙에 설치해야 합니까?
항상은 아닙니다. 해당 랙 장비의 중요도에 따라 결정합니다.
배터리가 일찍 고장 나는 원인은?
고온, 잦은 깊은 방전, 충전 불량, 노후, 잘못된 종류, 과부하, 환기 불량입니다.
낙뢰로부터 보호할 수 있습니까?
UPS는 일부 서지 보호를 제공하지만 SPD, 접지, 본딩, 낙뢰 보호 설계를 대체하지 않습니다.
긴 정전 후 무엇을 확인해야 합니까?
배터리 상태, 충전 상태, 알람 이력, 연결 부하, 이벤트 로그, 장비 재시작, 예기치 않은 종료 여부를 확인합니다.
