범용 입력/출력, 즉 GPIO는 프로세서, 컨트롤러, 임베디드 보드, 산업 장비, 보안 장비, 통신 시스템이 외부 상태를 감지하거나 외부 동작을 제어하는 데 사용하는 유연한 디지털 인터페이스입니다. GPIO 핀은 소프트웨어로 입력 또는 출력으로 설정할 수 있어, 동일한 하드웨어 플랫폼에서 버튼, 센서, 릴레이, 알람, 표시기, 문 접점, 리셋 신호와 같은 간단한 제어 작업을 지원할 수 있습니다.

GPIO는 Ethernet, USB, RS-485, CAN 같은 인터페이스에 비해 단순해 보이지만 실제 시스템에서는 매우 중요한 역할을 합니다. 문이 열리고, 고장 접점이 바뀌고, 릴레이가 동작하고, 알람등이 켜지며, 컨트롤러가 비상 신호를 받는 물리적 이벤트를 소프트웨어 로직과 직접 연결합니다. 이 글은 GPIO의 동작 방식, 기능, 실제 설계에서의 가치를 설명합니다.

GPIO의 기본 의미

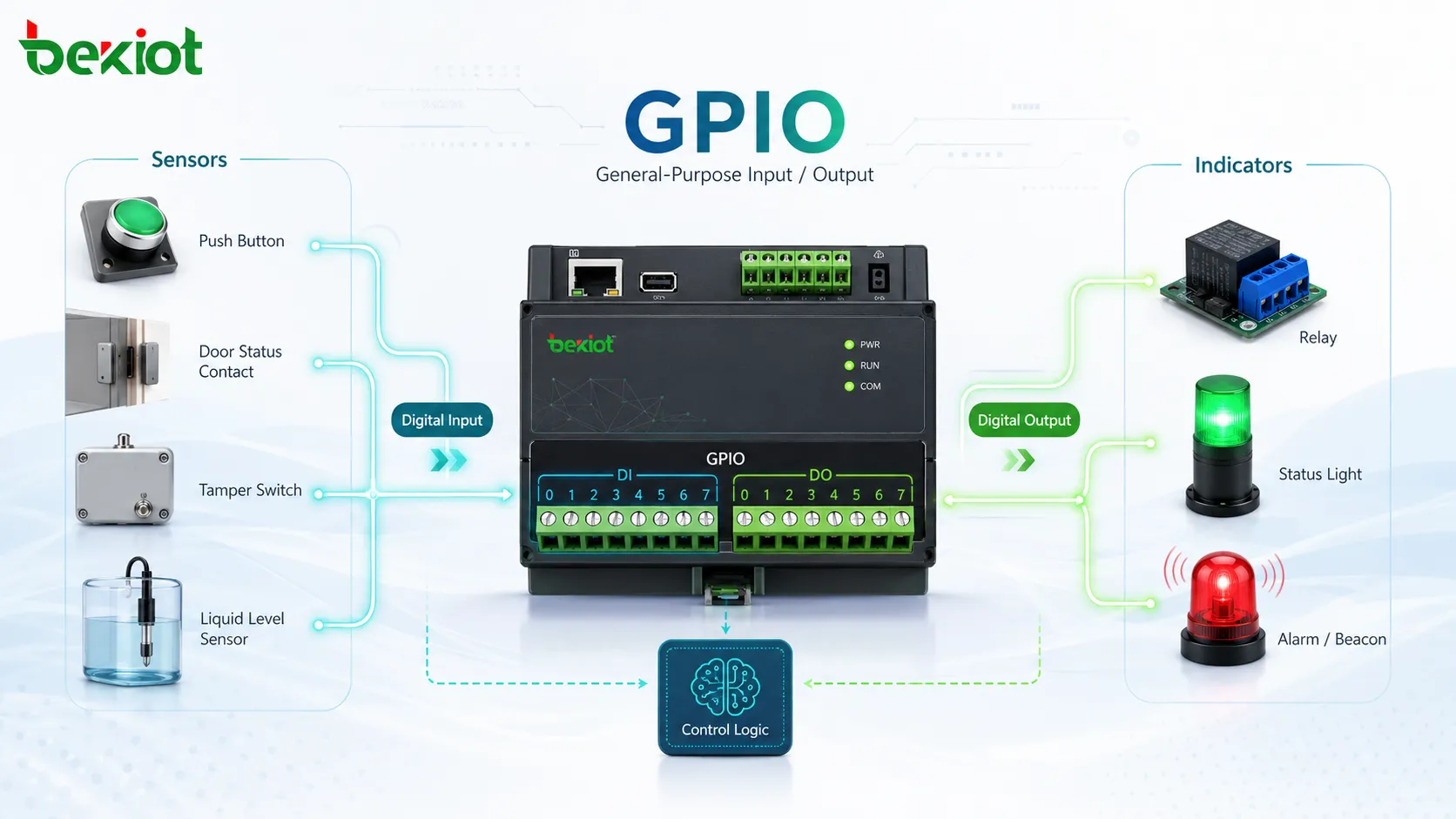

GPIO는 하나의 고정 기능에 영구적으로 묶이지 않은 디지털 핀 또는 단자를 의미합니다. 시스템 설계자와 소프트웨어 개발자는 프로젝트 요구에 따라 이를 구성할 수 있습니다. 마이크로컨트롤러에서는 칩의 작은 핀으로 나타나고, 산업 장비에서는 DI, DO, I/O, 알람 입력, 릴레이 출력, 트리거 입력, 드라이 접점 단자로 나타날 수 있습니다.

“범용”이라는 표현은 중요합니다. 전기적 조건이 맞으면 같은 물리 인터페이스가 여러 외부 연결을 지원할 수 있다는 뜻입니다. 하나의 GPIO 입력은 어떤 제품에서는 버튼을 읽고, 다른 설계에서는 탬퍼 스위치, 액체 레벨 센서, 문 상태 접점을 감지할 수 있습니다.

장치에서 GPIO가 동작하는 방식

입력 모드

GPIO 핀이 입력으로 구성되면 장치는 해당 핀의 전기적 상태를 읽습니다. 많은 디지털 회로에서 이 상태는 HIGH 또는 LOW로 해석됩니다. 회로 설계에 따라 HIGH는 활성 신호, 닫힌 접점, 감지된 전압을 의미하고, LOW는 비활성 신호 또는 열린 접점을 의미할 수 있습니다.

입력 모드는 푸시 버튼, 자기식 문 접점, 모션 감지기, 알람 접점, 리미트 스위치, 비상 정지 피드백, 센서 출력, 감시 신호에 사용됩니다. 부동 상태나 불안정한 판독을 피하기 위해 입력 회로에는 풀업 또는 풀다운 저항이 자주 사용되며, 외부 접점이 신호를 구동하지 않을 때 알려진 기본 상태를 만들어 줍니다.

출력 모드

GPIO 핀이 출력으로 구성되면 장치는 선택된 디지털 상태로 핀을 구동합니다. 이 출력은 LED 제어, 버저 작동, 릴레이 트리거, 다른 회로 리셋, 모듈 활성화, 연결된 장치로 단순 제어 신호 전송에 사용할 수 있습니다.

실제 설치에서는 GPIO 출력이 큰 부하를 직접 구동하는 경우가 드뭅니다. 일반적으로 트랜지스터, 옵토커플러, 릴레이 모듈, 솔리드 스테이트 릴레이 또는 드라이버 회로를 제어합니다. 이렇게 하면 컨트롤러를 보호하면서 사이렌, 도어록, 신호등, 게이트 모터, 외부 알람 장치 같은 높은 전압 또는 전류 장비를 스위칭할 수 있습니다.

소프트웨어 구성

GPIO 동작은 보통 소프트웨어나 펌웨어로 정의됩니다. 개발자는 방향, 초기 상태, 인터럽트 동작, 디바운스, 극성, 풀업 또는 풀다운 모드, 경우에 따라 대체 핀 기능을 설정할 수 있습니다. 이러한 유연성 때문에 하나의 하드웨어 플랫폼을 여러 제품이나 프로젝트 요구에 맞출 수 있습니다.

일부 시스템은 웹 인터페이스, 설정 파일, 장치 관리 플랫폼 또는 API를 통해 GPIO 설정을 제공합니다. 이 경우 설치자는 저수준 펌웨어를 다시 작성하지 않고도 물리 입력을 “문 강제 개방”, “고장 입력 활성”, “알람 리셋 버튼 눌림”과 같은 이벤트 규칙에 연결할 수 있습니다.

GPIO의 핵심 기능

GPIO의 가치는 단순한 물리 상태를 소프트웨어가 인식할 수 있는 이벤트로 바꾸고, 소프트웨어의 결정을 다시 물리 동작으로 바꾸는 데 있습니다. 많은 시스템에서 장비와 주변 환경을 잇는 가장 작고 직접적인 인터페이스입니다.

기본 ON/OFF 제어 외에도 GPIO는 이벤트 기반 워크플로를 지원할 수 있습니다. 입력 변화가 주기적 폴링을 기다리지 않고 즉시 소프트웨어 인터럽트를 발생시킬 수 있습니다. 이는 안전 모니터링, 출입 통제, 알람 통보, 산업 장비 보호, 비상 대응에서 중요합니다.

GPIO가 시스템에 주는 가치

디지털 시스템과 물리 이벤트를 연결

많은 현대 시스템은 소프트웨어 플랫폼, IP 네트워크, 클라우드 대시보드, 데이터 인터페이스에 의존합니다. 하지만 실제 현장에는 여전히 문, 버튼, 센서, 릴레이, 사이렌, 게이트, 캐비닛, 펌프, 기계가 있습니다. GPIO는 각 장치가 복잡한 통신 프로토콜을 지원하지 않아도 이러한 물리 요소를 디지털 제어 계층에 연결합니다.

이 때문에 GPIO는 개조 프로젝트에서 특히 유용합니다. 오래된 알람 패널, 출입 컨트롤러, 기계 컨트롤러, 환경 센서의 기존 접점 출력을 GPIO 입력에 연결하면 모든 장비를 한 번에 교체하지 않고도 새 소프트웨어가 기존 장비를 감시할 수 있습니다.

제어 및 이벤트 로직 단순화

많은 작업에서는 GPIO가 완전한 데이터 프로토콜보다 효율적입니다. 장치가 접점이 열렸는지 닫혔는지만 알면 되는 경우 GPIO 입력은 직렬 또는 네트워크 통합보다 빠르고 저렴하며 유지보수가 쉽습니다. 릴레이를 켜고 끄는 것만 필요할 때도 GPIO 출력은 직접적이고 이해하기 쉬운 제어 경로를 제공합니다.

단순하다는 것이 가치가 낮다는 뜻은 아닙니다. 많은 핵심 환경에서는 테스트, 문서화, 문제 해결이 쉬운 명확한 이진 로직을 선호합니다. 기술자는 멀티미터로 접점 상태를 측정하고 릴레이 동작을 확인하며 배선 문제를 빠르게 분리할 수 있습니다.

통합 유연성 향상

GPIO는 하나의 장치가 여러 시스템에 참여할 수 있게 합니다. 컨트롤러는 센서의 알람 입력을 받고, 방송 시스템에 트리거를 출력하고, 경고등을 켜고, 모니터링 플랫폼에 장치 상태를 보고하거나 출입 장비와 협동할 수 있습니다. 이 유연성은 프로젝트마다 맞춤형 하드웨어가 필요한 상황을 줄입니다.

확장 가능한 시스템에서 GPIO는 계층형 통합의 일부가 될 수 있습니다. 단순한 현장 신호가 GPIO를 통해 들어오고, 이후 소프트웨어 이벤트, 네트워크 메시지, 대시보드 알림, 로그 기록 또는 자동화 워크플로가 됩니다. 단순한 전기 상태가 추적 가능한 운영 이벤트로 바뀌는 것입니다.

전기적 및 설계 고려사항

전압 레벨과 전류 용량

GPIO 설계에서 가장 중요한 확인 사항 중 하나는 전기적 호환성입니다. 많은 임베디드 GPIO 핀은 3.3 V 또는 5 V 로직 레벨로 동작하지만, 산업 현장 신호는 12 V, 24 V 또는 릴레이 드라이 접점을 사용할 수 있습니다. 호환되지 않는 전압을 직접 연결하면 장치가 손상될 수 있습니다.

설계자는 인터페이스 회로, 광절연기, 레벨 시프터, 릴레이 모듈, 산업용 I/O 보드를 사용해 민감한 전자회로를 현장 배선에서 분리합니다. 출력의 경우 전류 용량도 반드시 확인해야 합니다. 작은 LED를 구동할 수 있는 GPIO 핀이 드라이버 없이 릴레이 코일, 잠금장치, 사이렌, 모터 입력을 구동할 수 있는 것은 아닙니다.

신호 극성과 기본 상태

GPIO 로직은 액티브 하이 또는 액티브 로우일 수 있습니다. 액티브 하이 설계에서는 HIGH가 이벤트 활성 상태를 의미하고, 액티브 로우 설계에서는 LOW가 활성 상태를 의미합니다. 두 방식 모두 흔하므로 설정과 시운전 중 극성을 확인해야 합니다.

기본 상태도 중요합니다. 일부 알람 및 안전 설계는 케이블이 절단되거나 분리되면 비정상 상태로 감지할 수 있도록 정상 폐회로를 선호합니다. 다른 설계는 단순 트리거를 위해 정상 개회로를 사용합니다. 올바른 선택은 안전 요구, 감시 요구, 장치 능력에 따라 달라집니다.

노이즈 보호와 디바운스

기계식 접점은 열리거나 닫힐 때 바운스가 발생해 빠른 전이 신호를 만들 수 있으며, 소프트웨어가 이를 여러 이벤트로 오인할 수 있습니다. 디바운스 로직은 신호가 일정 시간 안정된 뒤에만 상태를 받아들여 이러한 전이를 필터링합니다.

긴 케이블, 산업 환경, 모터, 전원 공급 장치, 전자기 간섭도 노이즈를 만들 수 있습니다. 가혹한 설치 환경에서는 차폐 케이블, 올바른 접지, 서지 보호, 절연, 입력 필터링이 필요할 수 있습니다. GPIO는 단순한 소프트웨어 설정이 아니라 시스템 배선 설계의 일부로 다뤄야 합니다.

GPIO의 일반적인 적용 분야

출입 통제 및 보안 시스템

GPIO는 출입 통제 및 보안 시스템에서 널리 사용됩니다. 입력은 문 상태, 출구 요청 버튼, 탬퍼 스위치, 비상 해제 신호, 모션 감지기 출력, 침입 알람 접점을 감지할 수 있습니다. 출력은 잠금장치, 사이렌, 스트로브, 릴레이, 알람 패널을 작동시킬 수 있습니다.

통합 보안 플랫폼에서 GPIO 입력은 영상 녹화 시작, 알림 전송, 문 상태 변경, 카메라 화면 표시를 유발하는 이벤트가 될 수 있습니다. 주 시스템이 IP 기반이어도 많은 현장 장치가 신뢰할 수 있는 접점 입력과 릴레이 출력을 제공하므로 GPIO는 계속 유용합니다.

산업 자동화와 기계 설비

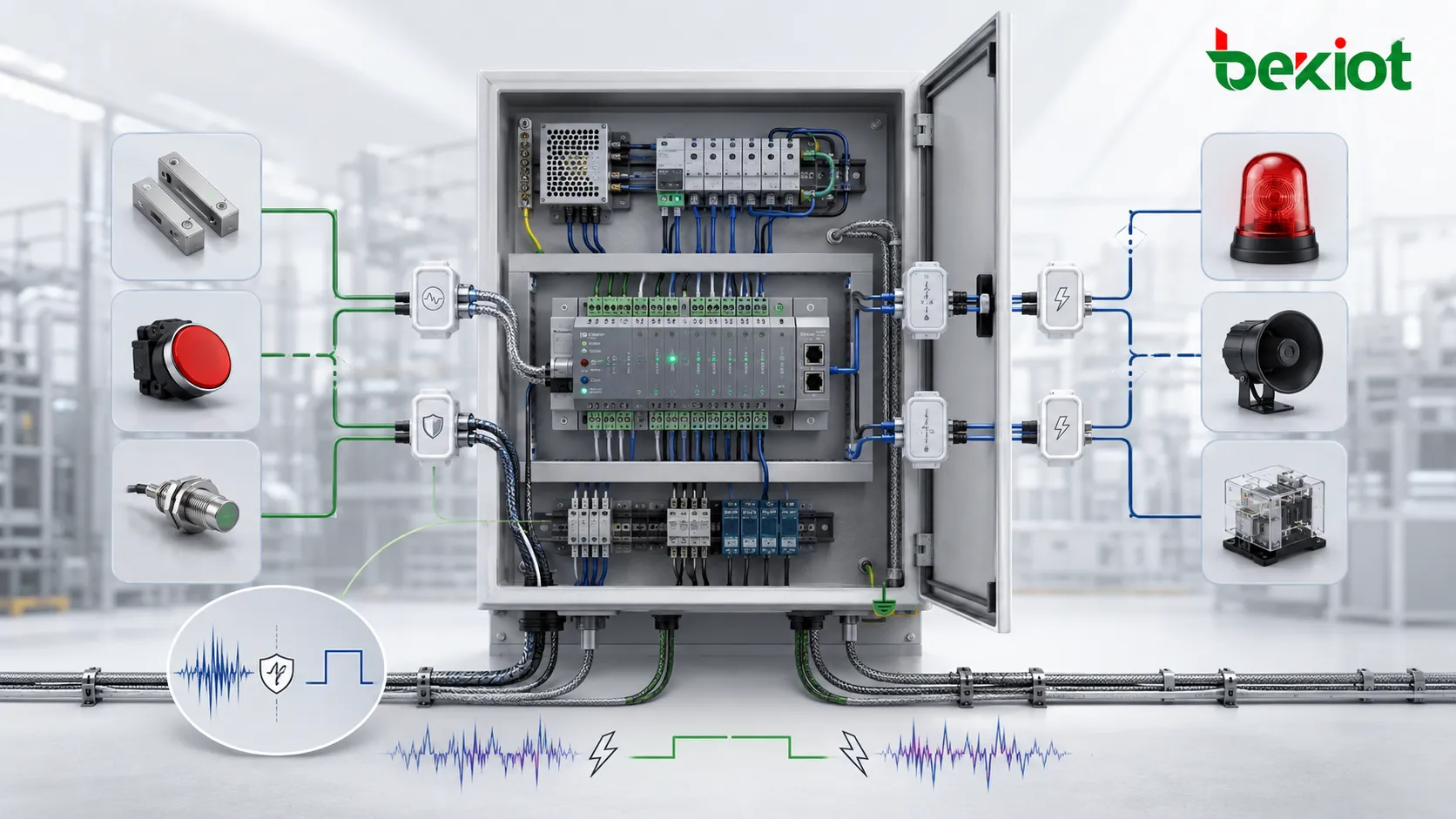

산업 시스템은 리미트 스위치, 기계 상태 피드백, 시작/정지 명령, 고장 신호, 인터록, 타워 라이트, 컨베이어 센서, 제어반 버튼에 GPIO를 사용합니다. 단순 디지털 I/O는 견고하고 점검이 쉬우며 많은 컨트롤러와 호환되기 때문에 여전히 일반적입니다.

GPIO는 로컬 제어 로직을 지원하거나 장비를 상위 모니터링 시스템에 연결할 수 있습니다. 예를 들어 기계 고장 출력을 게이트웨이 입력에 연결하고, 이를 유지보수 대시보드 또는 알람 통보 시스템으로 보고할 수 있습니다.

임베디드 장치와 IoT 제품

GPIO는 임베디드 개발에서 가장 흔한 인터페이스 중 하나입니다. 작은 장치는 GPIO를 통해 LED, 버튼, 센서, 릴레이, 디스플레이, 확장 모듈, 웨이크업 신호, 전원 제어 회로와 상호작용합니다. 개발자는 프로토타입과 완제품 모두에서 GPIO를 사용합니다.

IoT 시스템에서 GPIO는 물리 입력을 연결된 이벤트로 바꿉니다. 누수 센서, 캐비닛 문 스위치, 진동 알람, 비상 버튼은 펌웨어 처리와 네트워크 전송 전에 디지털 입력 핀으로 들어갈 수 있습니다.

건물 시스템과 시설 장비

시설 시스템은 HVAC 상태, 발전기 알람, UPS 고장 출력, 화재 알람 릴레이, 엘리베이터 신호, 게이트 제어, 조명 트리거, 환경 모니터링에 GPIO 방식의 인터페이스를 사용합니다. 이러한 신호는 건물 운영자가 안전, 에너지 관리, 운영 대응을 조정하는 데 도움을 줍니다.

많은 건물 장치가 서로 다른 공급업체와 세대에서 오기 때문에 GPIO는 실용적인 공통 분모를 제공합니다. 완전한 프로토콜처럼 상세 데이터를 주지는 않지만, 알람 활성, 고장 존재, 장치 동작, 문 열림 같은 중요한 이진 상태를 안정적으로 전달합니다.

통신 및 비상 장비

통신 단말, 방송 컨트롤러, 인터컴, 게이트웨이, 비상 전화, 지령 관련 장비는 알람 입력, 호출 트리거, 릴레이 출력, 외부 버튼, 경고등, 도어 릴리즈, 시스템 상태 피드백에 GPIO를 사용할 수 있습니다. 이를 통해 음성 통신, 시각 알림, 물리 제어가 함께 동작합니다.

예를 들어 비상 버튼을 누르면 GPIO 입력이 활성화되고, 통화가 시작되며, 릴레이가 트리거되고, 모니터링 플랫폼에 알림이 전송될 수 있습니다. 릴레이 출력은 비콘, 현장 사이렌, 게이트, 외부 녹화 시스템도 제어할 수 있습니다. 이런 흐름은 산업 현장, 캠퍼스, 교통 시설, 공공 안전 환경에서 특히 유용합니다.

GPIO와 다른 인터페이스 비교

GPIO는 통신 프로토콜과 혼동해서는 안 됩니다. Ethernet, Modbus, CAN, RS-485, USB, SIP처럼 구조화된 메시지를 전달하지 않고 주로 단순한 디지털 상태를 나타냅니다. 그래서 사용은 쉽지만 전달 가능한 정보량은 제한됩니다.

시스템에 상세 데이터, 진단, 주소 지정, 인증 또는 다중 장치 통신이 필요하다면 프로토콜 기반 인터페이스가 더 적합합니다. 단순 이벤트 감지나 ON/OFF 제어라면 GPIO가 더 직접적이고 비용 효율적입니다. 많은 시스템은 로컬 물리 트리거에는 GPIO를, 관리·로그·원격 운용에는 네트워크 프로토콜을 함께 사용합니다.

GPIO 사용 모범 사례

배선 전에 이벤트 로직 정의

케이블을 연결하기 전에 설계자는 각 입력과 출력이 무엇을 의미하는지 정의해야 합니다. 명확한 I/O 목록에는 신호명, 방향, 전압 레벨, 활성 상태, 정상 상태, 연결 장치, 케이블 경로, 예상 소프트웨어 동작이 포함되어야 합니다. 이는 설치와 유지보수 중 혼란을 줄입니다.

GPIO 이벤트를 운영 워크플로에 매핑하는 것도 유용합니다. 문 접점 입력은 단순히 “DI1”로만 표시해서는 안 되며, “장비실 문 상태”처럼 기록하고 정상 개방, 강제 개방, 알람 지연, 로그, 통보 동작을 명확히 해야 합니다.

신뢰성이 중요한 곳에서는 절연 사용

절연은 전압 스파이크, 접지 루프, 배선 고장, 외부 장비 문제로부터 민감한 전자회로를 보호합니다. 산업, 실외, 출입 통제, 비상 환경에서는 직접 GPIO 연결보다 절연 입력과 릴레이 출력이 더 안전한 선택인 경우가 많습니다.

장거리 배선이 포함될 때 설치자는 서지 보호, 케이블 차폐, 접지 전략, 고전압 또는 대전류 케이블과의 분리를 고려해야 합니다. 이러한 방식은 오동작을 줄이고 장치를 장기간 보호합니다.

시운전 중 모든 상태 테스트

GPIO 시운전에는 정상 상태, 활성 상태, 케이블 분리 동작, 알람 리셋, 전원 재투입 복구, 소프트웨어 이벤트 로그가 포함되어야 합니다. 신호가 한 번 동작하는지만 확인하는 것으로는 충분하지 않으며, 실제 운용 조건에 가깝게 시험해야 합니다.

안전 관련 기능의 경우 테스트는 fail-safe 또는 fail-secure 동작도 확인해야 합니다. 정전, 케이블 단선, 장치 재부팅이 발생하면 시스템은 의도한 상태로 이동하고 필요한 경우 명확한 유지보수 또는 알람 기록을 생성해야 합니다.

결론

GPIO는 전자 시스템이 물리 이벤트를 감지하고 외부 동작을 제어하도록 해 주는 단순하지만 강력한 인터페이스입니다. 디지털 입력, 디지털 출력, 릴레이, 접점, 알람, 표시기, 인터록, 다양한 통합 흐름을 지원합니다. 임베디드 제품과 IoT 장치에서 출입 통제, 산업 자동화, 건물 시스템, 비상 통신 장비까지 GPIO는 소프트웨어 로직과 실제 조건을 연결하는 유용한 방법입니다.

좋은 GPIO 설계는 핀 배정만으로 끝나지 않습니다. 올바른 전압 매칭, 명확한 신호 로직, 신뢰할 수 있는 배선, 절연, 문서화, 철저한 테스트가 필요합니다. 제대로 설계된 GPIO는 시스템을 더 빠르게 반응하게 하고, 유연하게 만들며, 유지보수와 혼합 장비 통합을 쉽게 합니다.

FAQ

GPIO를 긴 케이블 거리에서 사용할 수 있나요?

GPIO는 케이블을 통해 사용할 수 있지만 거리는 전압 레벨, 케이블 품질, 노이즈 환경, 입력 설계, 보호 방식에 따라 달라집니다. 장거리 또는 가혹한 환경에서는 절연 I/O 모듈, 차폐 케이블, 서지 보호, 프로토콜 기반 원격 I/O가 직접 배선보다 더 안정적일 수 있습니다.

GPIO와 릴레이 접점의 차이는 무엇인가요?

GPIO는 보통 컨트롤러의 전자식 디지털 입력 또는 출력이고, 릴레이 접점은 전기적으로 절연된 기계식 또는 반도체식 스위칭 인터페이스입니다. 릴레이는 저전력 GPIO 출력이 더 높은 전력 또는 전기적으로 분리된 회로를 제어하도록 도와줍니다.

GPIO 입력이 가끔 잘못 트리거되는 이유는 무엇인가요?

오동작은 접점 바운스, 부동 입력, 접지 불량, 전기 노이즈, 긴 비차폐 케이블, 잘못된 풀업 또는 풀다운 설정, 전압 레벨 불일치에서 발생할 수 있습니다. 디바운스 필터링과 올바른 배선 설계는 이러한 문제를 줄입니다.

설치 후 GPIO 설정을 문서화해야 하나요?

예. 모든 입력과 출력은 연결 장치, 활성 상태, 정상 상태, 전압 레벨, 케이블 라벨, 소프트웨어 규칙, 테스트 결과와 함께 문서화해야 합니다. 좋은 문서는 문제 해결, 확장, 장치 교체를 훨씬 쉽게 만듭니다.

GPIO가 완전한 통신 프로토콜을 대체할 수 있나요?

GPIO는 필요한 정보가 ON/OFF, 열림/닫힘, 알람/정상, 활성/비활성처럼 단순할 때만 프로토콜을 대체할 수 있습니다. 상세 값, 명령, 장치 주소 지정, 진단, 보안 기능이 필요하다면 일반적으로 통신 프로토콜이 필요합니다.
