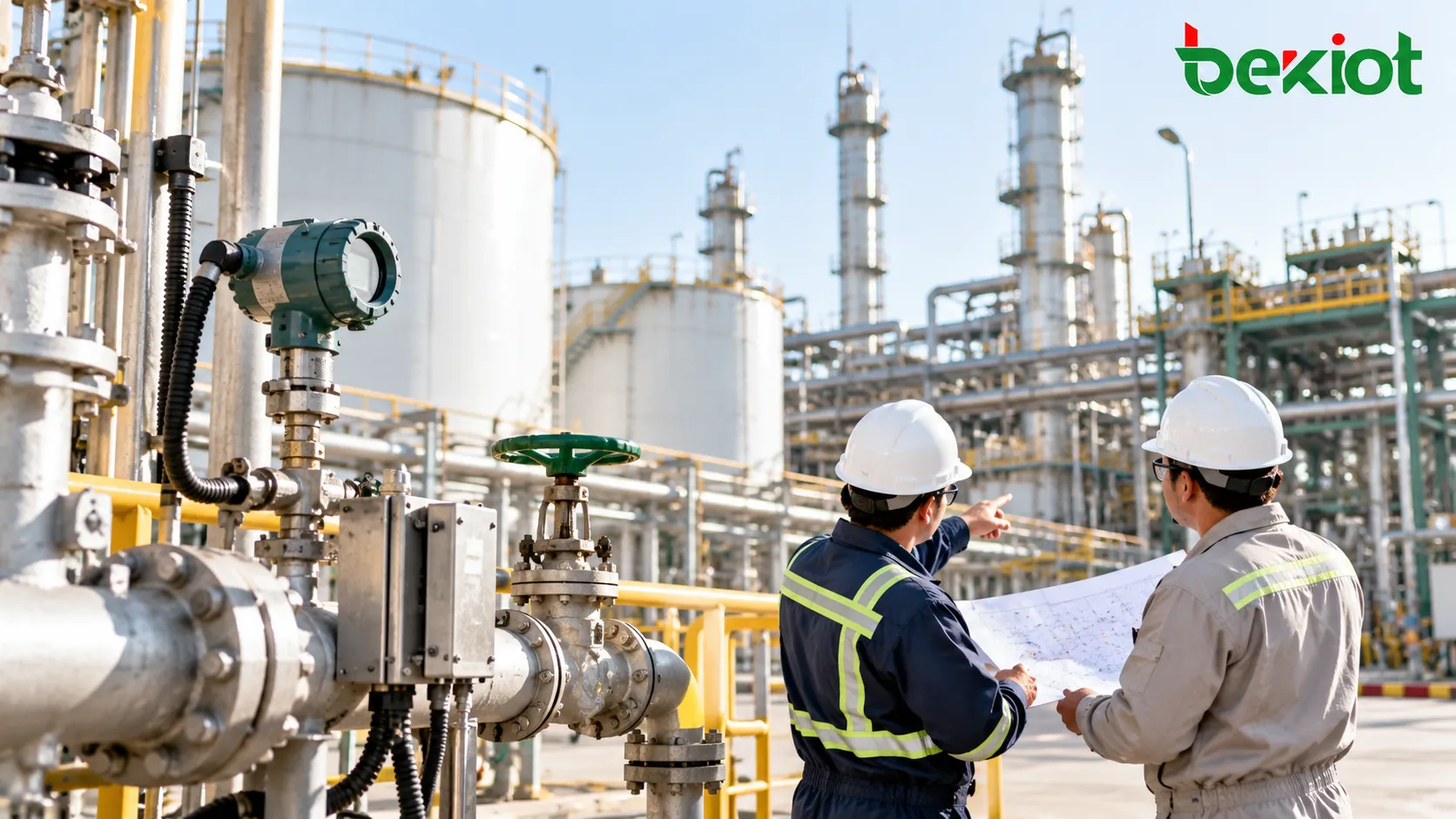

석유·가스 처리 설비, 용제 이송 작업대, 도장 라인에서는 가연성 가스나 증기가 발생할 수 있지만, 공장 전체가 동일한 위험 등급인 것은 아닙니다. 북미 엔지니어링 도면, 기기 명판 및 구매 기술 조건에서 Class I, Division 1(약칭 Class I Div 1 또는 C1D1)은 중요한 위험 장소 지역 분류로, 특정 공정 조건에서 점화될 수 있는 가연성 가스 또는 증기 혼합물이 나타날 수 있음을 의미합니다.
C1D1을 이해하려면 먼저 두 개념을 구분해야 합니다. 지역은 위험 장소 구분으로 결정되고, 기기는 해당 지역에 적합함을 입증해야 합니다. “Class I, Division 1”은 일반 산업 제품에 붙는 범용 품질 인증이 아니며, 방수, 내부식성, 금속 외함 등의 성능으로부터 추론할 수도 없습니다. 지역 등급, 가스 그룹, 온도 조건, 보호 방식 및 설치 방법을 함께 검토해야 완전한 선정 근거가 마련됩니다.
Class I, Division 1의 정의와 위험 경계
Class I은 가스 및 증기 위험을 의미
북미 전통 Class/Division 체계는 가연물 범주에 따라 위험 장소를 구분합니다. Class I은 가연성 가스 및 가연성 액체에서 방출되는 증기를 대상으로 하며, Class II는 주로 가연성 분진, Class III는 인화성 섬유 및 비산물을 다룹니다. 한 시설에서도 방이나 공정 구간에 따라 서로 다른 범주가 적용될 수 있으므로, 폭발 위험이 있는 모든 구역을 일괄적으로 Class I로 표기해서는 안 됩니다.
Division 1 판정 방법
북미 위험 장소 분류의 기본 정의에 따르면, Class I, Division 1은 주로 다음과 같은 경우를 포함합니다. 가연성 가스 또는 증기의 점화 가능 농도가 정상 운전 중에 나타날 수 있는 경우, 수리·유지보수 또는 누출로 인해 빈번하게 발생하는 경우, 또는 설비·공정 고장 시 위험 농도가 방출되면서 전기 설비 고장이 함께 발생해 점화 위험이 형성되는 경우입니다. 판단 근거는 실제 공정 조건이며, 현장에서 냄새가 나는지 여부만으로 결정하지 않습니다.
반면 Division 2는 일반적으로 밀폐 시스템으로 제어되며, 비정상적 손상이나 비정상 운전 등의 경우에만 위험 매체가 방출될 수 있는 환경에 더 초점을 둡니다. Division 1과 Division 2의 경계는 자격을 갖춘 인원이 방출원, 운전 방식, 환기 및 설비 배치를 종합하여 결정해야 합니다. 같은 작업장의 펌프 구역, 밸브 그룹, 샘플링 포인트와 인접 통로도 서로 다른 구분 결과를 가질 수 있습니다.
북미 위험 장소 규정 체계와 준수 책임
미국 프로젝트에서는 OSHA의 위험 장소 규정, 적용 버전의 NFPA 70《National Electrical Code》(NEC), 그리고 구체적인 기기 인증 근거가 함께 기술 검토 체계를 구성합니다. OSHA 29 CFR 1910.399는 지역 범주를 정의하고, 1910.307은 위험 장소의 전기 설비 및 설치 요구사항을 제시하며, NEC는 분류 장소의 전기 시스템 설계, 배선 및 시공을 안내합니다. 실제 적용 규정 버전은 프로젝트所在地 요구사항과 관할 당국(AHJ)의 결정을 따라야 합니다.
기기 측의 일반적인 기술 근거로는 UL 1203(특정 위험 장소용 방폭형 및 분진 점화 방지형 전기 설비)과 UL 913(본질안전 기기 및 관련 기기)이 있습니다. 그러나 기술 문서에서 특정 UL 표준을 언급했다고 해서 특정 제품이 해당 인증을 받았다고 단정할 수는 없으며, 유효한 인증 기록, 모델, 표시 및 제한 조건을 확인해야 합니다.
공정 설계자: 공정 매체, 방출원, 환기 조건, 지역 등급 및 적용 규정을 확인합니다.
제품 공급자: 실제 구매 모델과 일치하는 명판 정보, 인증 범위 및 설치 설명서를 제공합니다.
시공 및 검수자: 케이블, 배관, 밀봉재, 접지 및 방폭 보호 구조가 설계 및 승인된 설치 조건에 부합하는지 확인합니다.
운영 유지보수자: 지역 도면, 기기 목록, 검사 기록 및 변경 이력을 보관하여 유지보수 활동이 기존 보호 성능을 훼손하지 않도록 합니다.
다국적 프로젝트의 경우 ATEX, IECEx 또는 기타 체계의 인증서가 엔지니어링 평가에 도움이 될 수 있지만, 인증서 명칭만으로 북미 Class I, Division 1 설치 요구사항을 자동으로 충족한다고 판단해서는 안 됩니다. 프로젝트 관할 지역에서 인정하는 인증 방식과 구체적인 기기 표시를 확인해야 합니다.
완전한 C1D1 기기 표시 읽는 방법
기기 라벨의 “Class I, Div 1”은 선정 조건의 일부일 뿐입니다. 가스 그룹, 온도 등급, 적용 환경 온도, 보호 방식 및 인증 조건도 확인해야 합니다. 전기 통신 단말의 경우 회선 인터페이스와 연결된 관련 기기도 인증 조건의 제한을 받을 수 있습니다.
| 확인 항목 | 나타내는 기술 정보 | 일반적인 선정 위험 |
|---|---|---|
| Class | 위험 매체 범주, Class I은 가스 또는 증기 | 분진·섬유 위험과 가스 위험을 혼동 |
| Division | 위험 환경 발생 조건과 빈도 | Division 2 전용 기기를 Division 1 기기 대신 사용 |
| Gas Group | A, B, C, D 등 가스 또는 증기 그룹 | 지역 등급만 확인하고 구체 매체를 무시 |
| Temperature Code | 규정 조건에서 기기의 최고 표면 온도 등급 | 발열 표면이 매체 허용 조건을 초과할 수 있음 |
| Protection / Approval | 승인된 점화 방지 보호 방식과 적용 범위 | 두꺼운 외함, 홍보 자료 또는 유사 모델만으로 적합 판단 |
| Ambient / Conditions | 정격 주위 온도, 설치 제한 및 추가 조건 | 현장 고온·저온 또는 배선 방식이 승인 조건을 초과 |
A, B, C, D 가스 그룹은 임의로 대체할 수 없음
Class I 체계에서 Group A는 일반적으로 아세틸렌, Group B는 수소, Group C는 에틸렌, Group D는 프로판으로 대표됩니다. 구분은 서로 다른 가스 또는 증기의 점화 및 폭발 전파 특성을 반영합니다. 기기가 Group D에 적합하다고 표시되어 있다고 해서 Group B 또는 Group A 환경에 바로 사용할 수 있는 것은 아니며, 실제 매체와 인증 적용 범위를 항목별로 확인해야 합니다.
T 코드는热 표면 점화 위험 제어에 사용
위험 장소의 점화원은 전기 스파크만이 아니라, 운전 중 과열된 기기 표면도 주변 분위기를 점화할 수 있습니다. 일반적인 온도 코드에서 T1, T2, T3, T4, T5, T6에 해당하는 최고 표면 온도는 각각 450℃, 300℃, 200℃, 135℃, 100℃, 85℃이며, 더 세분화된 하위 등급도 있습니다. 선택한 기기의 온도 등급은 현장 매체의 자연발화 온도 요구사항과 적용 표준 조건에 부합해야 하며, 문자나 숫자의 크기만 보고 결정해서는 안 됩니다.
예를 들어 특정 기기 문서에 “Class I, Division 1, Groups C,D, T4”라고 표기되어 있다면, 이는 선언된 적용 경계가 해당 범주, 그룹 및 온도 등급에 관련됨을 의미할 뿐이며, 특정 제품이 이미 인증되었다는 뜻은 아닙니다. 실제 구매 시에는 전체 명판, 인증 문서 및 환경 온도 조건을 확인해야 합니다.
방폭, 본질안전 및 기타 보호 방식 선택
방폭형(Explosionproof)
방폭형 전기 기기는 검증된 외함과 접합 구조를 통해 규정 조건에서 발생할 수 있는 내부 폭발을 견디고, 내부 화염이나 고온 가스가 외부 규정 분위기를 점화하지 않도록 합니다. 기기 내부에서 연소가 절대 발생하지 않는다고 보장하는 것도 아니고, “금속 외함이 두꺼울수록 안전하다”는 의미도 아닙니다. 외함 접합면, 체결부, 인입구 및 밀봉 구조는 인증 설계 상태를 유지해야 합니다.
이 보호 방식은 산업 제어함, 조명 장치, 현장 조작 스테이션 및 일부 고정식 통신 기기에 사용될 수 있습니다. 설치 시 케이블 인입 방식, 나사산 일치, 배선실, 밀봉재 및 제조사가 규정한 유지보수 방식을 중요하게 다루어야 하며, 임의로 구멍을 뚫거나 커넥터를 개조하거나 호환되지 않는 부품으로 교체하면 기존 방폭 성능이 무효화될 수 있습니다.
본질안전형(Intrinsically Safe)
본질안전 기술은 회로 에너지에서 출발하여 정상 및 규정 고장 조건에서 발생할 수 있는 전기 에너지와 열 에너지를 목표 위험 분위기를 점화하기에 부족한 범위로 제한합니다. 센서, 계기 회로, 저전력 신호 기기 및 일부 통신 단말에 자주 사용됩니다. 안전성은 현장 기기 본체뿐 아니라 안전 장벽, 절연기, 관련 기기 및 회선 커패시턴스·인덕턴스 같은 시스템 파라미터에도 의존할 수 있습니다.
“본질안전형 단말”이라고 해서 임의의 스위치, 전원 또는 케이블에 연결할 수 있는 것은 아닙니다. 전체 회로와 관련 기기의 제어 도면, 파라미터 일치 및 절연 조치를 검토해야 합니다. 일부 승인된 정압 또는 퍼지 보호 방식도 특정 장소에 적용될 수 있지만, 전용 설계와 승인 조건에 따라 시행해야 하며 보호 방식을 서로 대체할 수 없습니다.
Division 1, Division 2와 Zone 1의 차이
북미 엔지니어링에서는 Class/Division 체계와 Class/Zone 체계를 볼 수 있고, 국제 프로젝트에서는 IEC/ATEX의 Zone 분류도 흔히 사용됩니다. 모두 폭발성 분위기 발생 가능성을 평가하지만 정의 체계, 승인 경로 및 기기 표시에 차이가 있으므로 숫자 “1”을 서로 교환 가능한 것으로 이해해서는 안 됩니다.
| 분류 명칭 | 기본 판단 사고 | 선정 시 주의사항 |
|---|---|---|
| Class I, Division 1 | 정상 운전, 빈번한 유지보수 누출 또는 규정 고장 조합에서 가스·증기의 점화 가능 농도가 나타날 수 있음 | Division 체계下的 기기 적합성과 전체 가스·온도 표시 확인 |
| Class I, Division 2 | 정상 상태는 일반적으로 밀폐 또는 기타 조치로 제어되며, 위험 농도는 주로 비정상 상황과 관련 | Division 2 기기를 Division 1에 직접 사용할 수 없음 |
| Zone 0 | 폭발성 가스 분위기가 연속 또는 장기간 존재 | 일반 Zone 1场景보다 더 엄격한 기기 적합성 요구 |
| Zone 1 | 정상 운전 중 폭발성 가스 분위기가 나타날 수 있음 | 프로젝트에서 채택한 Zone 체계와 기기 표시에 따라 검토 |
| Zone 2 | 정상 운전 중에는 가능성이 낮고, 발생하더라도 지속 시간이 짧음 | 유사한 의미만으로 Division 승인 범위를 대체할 수 없음 |
Division 1의 일부工况은 Zone 0 또는 Zone 1场景과 개념적으로 겹칠 수 있지만, Division 1이 ATEX Zone 1과 같은 것은 아닙니다. 기기에 이중 체계 표시가 있는 경우 두 표시가 허용하는 위험 환경, 가스 그룹 및 온도 등급을 각각 확인하고, 프로젝트 지역 구분 문서와 현지 관할 당국의 요구사항을 따라야 합니다.
동일 Class 및 가스 그룹에 대해 Division 1용으로 승인된 기기는 일반적으로 Division 2에서도 사용할 수 있지만, 온도, 환경, 배선 및 기기 승인 조건을 여전히 충족해야 합니다. 반대로 Division 2 전용 기기는 외관이 유사하다는 이유만으로 Division 1에 사용할 수 없습니다.
Class I, Division 1에 속할 수 있는 산업 위치
C1D1은 전체 업종 명칭과 일대일로 대응하기보다 가연성 매체 방출 지점과 관련되는 경우가 많습니다. 지역 구분은 일반적으로 매체 특성, 방출원 수, 운전 및 정비 빈도, 환기 효과, 인접 설비의 공간 관계를 분석해야 합니다.
석유·가스 채굴, 저장·운송 및 하역
웰헤드 처리 설비, 분리기 주변, 샘플링 포인트, 탱크 구역 하역 인터페이스, 펌프 밀봉 및 일부 분석실은 Division 1 판정이 필요할 수 있습니다. 방출원에서 멀리 떨어진 밀폐 배관의 일반 통로가 하역 연결점과 동일 등급이라고 볼 수는 없습니다. 위험 경계는 실제工况과 승인된 지역 도면에 따라 결정해야 합니다.
화학 용제 및 도장 공정
용제 이송, 반응기 개방, 드럼 충전, 혼합 작업대 및 휘발성 용제를 사용하는 도장 구역은 정상 작업 중 가연성 증기가 형성될 수 있습니다. 국부 배기, 밀폐 정도 및 작업 방식이 위험 범위에 영향을 미치며, 공장 외형이나 기기 보호 등급만으로 구역을划分해서는 안 됩니다.
산업 통신 및 경보 지점
위험 구역内的 방폭 전화, 비상 호출 스테이션, 인터콤 단말, 경보 버튼, 음향·시각 경보기 및 방송 설비도 검토가 필요한 전기 장치입니다. 특히 IP PBX나 제어 서버가 안전 구역에 설치되어 있더라도, 위험 구역에 배치된 전화, 게이트웨이 인터페이스, 전원 및 배선 부품은 현지 적용 요구사항을 충족해야 합니다. 일반 SIP 전화에 방수함을 추가했다고 해서 C1D1 기기로 사용할 수 없습니다.
IP, NEMA 및 내부식 등급이 방폭 승인을 대체할 수 없는 이유
산업 기기에는 IP66, IP67, NEMA 4X, 내염수 또는 내충격 등의 설명이 붙는 경우가 많습니다. 이러한 지표는 외함이 물, 분진, 부식 및 기계 환경에 적응하는 능력을 다루며, C1D1 적합성은 가연성 가스 또는 증기 환경의 점화 위험을 다룹니다. 두 요구사항은 서로 독립적이며 동시에 충족해야 하는 경우가 많습니다.
IP66: 일반적으로 방진 및 강한 물 분사에 대한 보호를 의미하며, 내부 전기 스파크가 가연성 가스를 점화하지 않음을 증명하지 않습니다.
IP67: 일반적으로 방진 및 규정 조건에서의 단시간 침수 능력을 의미하며, 모든 고압 세척 또는 내부식 요구사항과 직접 동일시할 수 없습니다.
NEMA 4X: 특정 환경의 외함 보호 및 내부식 성능을 중시하며, Class I, Division 1 사용 자격을 자동으로 부여하지 않습니다.
내염수, 내자외선 및 내충격: 기기의 장기 신뢰성에 영향을 줄 수 있지만 위험 장소 등급, 가스 그룹 및 온도 표시를 대체할 수 없습니다.
예를 들어 야외 화학 플랫폼의 산업용 전화는 C1D1 적합성과 함께 빗물, 염수, 일사 및 온도 변화에 대한 저항이 필요할 수 있습니다. 엔지니어링 선정 시 두 조건을 각각 나열해야 하며, “방폭 방수 전화”라는 포괄 명칭만 사용해서는 안 됩니다. 기기의 환경 등급은 케이블 커넥터, 설치 액세서리 및 현장 유지보수 방식과도 일치해야 합니다.
지역 구분 도면에서 기기 구매까지의 선정 절차
신뢰할 수 있는 구매 절차는 제품을 먼저 선택한 뒤 인증서를 찾는 것이 아니라 현장 위험 정보에서 시작합니다. 설계, 구매 및 설치 담당자는 다음 단계에 따라 추적 가능한 선정 기록을 만들 수 있습니다.
공간 범위 확인: 승인된 위험 장소 구분 도면, 평면 위치, 기기 설치 높이 및 방출원 설명을 확보하고 대상 지점이 Division 1, Division 2 또는 비위험 구역인지 확인합니다.
매체 명확화: 가연성 가스 또는 증기의 명칭, 성분 및 공정 데이터를 수집하고 적용 규정에 따라 가스 그룹과 관련 점화 특성을 결정합니다. 혼합 매체는 명칭만으로 간단히 분류할 수 없습니다.
온도 조건 결정: 요구되는 T 코드, 자연발화 온도, 최고·최저 환경 온도 및 기기가 태양 복사, 공정 열원 또는 부착물의 영향을 받을 수 있는지 확인합니다.
보호 방식 선택: 소비전력, 배선 방식, 유지보수 요구에 따라 승인된 방폭, 본질안전 또는 기타 적합한 방법을 선택하고 관련 기기와 전체 시스템 조건을 검토합니다.
증거 검증: 명판, 전체 모델, 인증 문서, 적용 가스 그룹, 정격 환경 온도 및 설치 설명을 프로젝트 요구사항과 항목별로 대조합니다.
현장 인터페이스 검토: 케이블 인입, 배관, 방폭 밀봉, 단자, 접지, 전원 및 통신 회선이 승인된 방식으로 시공될 수 있는지 확인하여 액세서리가 취약环节이 되지 않도록 합니다.
환경 및 운전 요구 확인: IP/NEMA 보호, 부식, 진동, 충격, 세척, 가청도, 통화 방식 및 현장 인원 조작 요구를 각각 검토합니다.
검수 체크리스트 작성: 핵심 명판 정보, 배선도, 승인 조건, 시험 범위 및 기기 지점 번호를 구매 및 검수 문서에 기록합니다.
산업 통신 시스템의 경우 위험 구역과 안전 구역 사이의 기기 경계도 사전에 구분해야 합니다. 예를 들어 안전 구역의 디스패치 플랫폼은 위험 구역의 승인된 단말에 연결할 수 있지만, 단말과 그 회로가 해당 전원 또는 데이터 인터페이스를 사용할 수 있는지는 기기 인증 조건과 시스템 설계가 함께 확인해야 하며, 통신 프로토콜이 SIP로 같다는 이유만으로 호환된다고 판단할 수 없습니다.
설치 검수, 유지보수 관리 및 일반적인 오해
설치는 “인증 기기를 벽에 설치”하는 것으로 끝나지 않음
승인된 기기는 설치 조건을 충족할 때만 예상 보호 성능을 발휘할 수 있습니다. 시공 시 케이블 밀봉 커넥터, 도관 나사산, 밀봉 위치, 접지 및 등전위 연결, 사용하지 않는 인입구의 밀봉, 외함 체결 및 제조사 요구 액세서리를 확인해야 합니다. 본질안전 회로의 경우 절연 방식, 관련 기기, 케이블 파라미터 및 회로 문서도 확인해야 합니다. 모든 작업은 해당 자격을 갖춘 인원이 유효한 규정에 따라 수행해야 합니다.
시운전 단계에서는 전기 안전과 실제 기능을 모두 검증해야 합니다. 위험 구역 전화 또는 원터치 경보 단말의 경우 호출 설정, 경보 트리거, 전원 이상 및 관제 센터 연동을 시험해야 하지만, 임의로 통전된 방폭 외함을 열거나 인위적으로 가연성 가스 환경을 만들어 이른바 “방폭 시험”을 수행해서는 안 됩니다.
운영 유지보수는 승인 상태를 유지해야 함
운전 기간에는 외함 손상, 부식, 밀봉재 상태, 체결부, 인입구, 접지 및 이상 온도 상승을 정기적으로 점검해야 합니다. 부품 교체, 배선 수정, 외부 스피커 추가 또는 전원 변경 전에는 기존 인증 및 설치 허용 범위를 초과하는지 확인해야 합니다. 공정 매체 변경, 환기 개조, 탱크工况 변화 시에는 지역 분류의 적용 가능성을 재평가해야 합니다.
| 일반적인 오해 | 실제 위험 | 올바른 처리 |
|---|---|---|
| 방수 인증이 있으면 Division 1에 사용 가능 | 외함 방수 성능이 점화 방지 능력을 의미하지 않음 | C1D1 승인 범위와 환경 등급을 별도로 확인 |
| 기기에 Explosionproof라고 쓰여 있으면 모든 가스에 적용 | 그룹, 온도 및 인증 조건에 여전히 제한이 있음 | 실제 매체와 전체 명판 확인 |
| 인증서 하나로 모든 시리즈 모델을 커버할 수 있음 | 인증이 특정 모델과 구성에만 해당할 수 있음 | 전체 모델, 버전 및 인증 범위 비교 |
| Division 1은 Zone 1과 같음 | 지역 분류와 기기 인증 체계가 완전히 일치하지 않음 | 엔지니어링에서 채택한 분류 방식과 승인 요구 준수 |
| 일반 케이블 커넥터로 교체해도 방폭에 영향 없음 | 방폭 무결성 또는 본질안전 시스템 파라미터를 훼손할 수 있음 | 승인된 연결 방법과 호환 액세서리 사용 |
| 기기 인증 후 임의 개조 가능 | 구멍 뚫기, 덮개 열기, 부품 교체로 보호 성능이 무효화될 수 있음 | 제조사 문서와 변경 관리 절차 준수 |
엔지니어링 관리 관점에서 Class I, Division 1 기기의 신뢰성은 정확한 구역划分, 승인 일치, 규정 준수 설치 및 지속적 유지보수 네 가지环节에 달려 있습니다. 인증 명판, 지역 도면, 설치 문서 및 검사 기록을 연계하는 것이 제품 홍보 페이지 한 장을 보관하는 것보다 훨씬 가치가 있습니다.
자주 묻는 질문
Class I, Division 1 구역에 Division 2용으로 표시된 기기를 사용할 수 있나요?
직접 사용할 수 없습니다. Division 2 전용 기기의 적용 범위는 Division 1으로 자동 확장되지 않으며, Division 1 요구사항을 충족하고 가스 그룹, 온도 조건 및 설치 방법이 일치하는 기기를 선택해야 합니다.
ATEX 또는 IECEx 표시가 있는 기기를 미국 C1D1 프로젝트에 직접 사용할 수 있나요?
ATEX 또는 IECEx 표시만으로 결론을 내릴 수 없습니다. 해당 구체 모델이 프로젝트所在地에서 인정하는 위험 장소 적합성 근거, 완전한 북미 표시 및 설치 조건을 갖추었는지 확인하고 프로젝트 관할 당국의 확인을 받아야 합니다.
동일 모델 기기가 다른 환경 온도에서도 T 코드가 항상 유효한가요?
항상 그렇지는 않습니다. 온도 등급은 기기가 승인될 때의 운전 및 환경 조건과 관련이 있으며, 현장 온도가 표정 범위를 초과하면 기존 온도 코드가 더 이상 적용되지 않을 수 있습니다. 명판, 인증 문서 및 제조사의 환경 온도 제한을 확인해야 합니다.
위험 구역의 방폭 전화는 전원 및 통신 회선과 함께 검사해야 하나요?
필요합니다. 전화 본체, 전원 공급 방식, 단자, 케이블 인입 부품 및 관련 기기는 해당 보호 방식과 승인된 시스템 조건에 따라 검토해야 합니다. 안전 구역의 교환 설비가 위험 구역 단말과 회로의 적합성 검증을 대체할 수는 없습니다.
공정 매체나 환기 방식을 변경한 후 기존 C1D1 구분을 그대로 사용할 수 있나요?
평가 없이 그대로 사용하는 것은 바람직하지 않습니다. 매체 성분, 방출 빈도, 압력, 공정 온도 및 환기 조건이 위험 지역 경계와 가스 그룹을 변경할 수 있습니다. 자격을 갖춘 인원이 지역 분류, 설치된 기기 및 후속 유지보수 요구사항을 재검토해야 합니다.
